专题63 磁学必考的作图问题

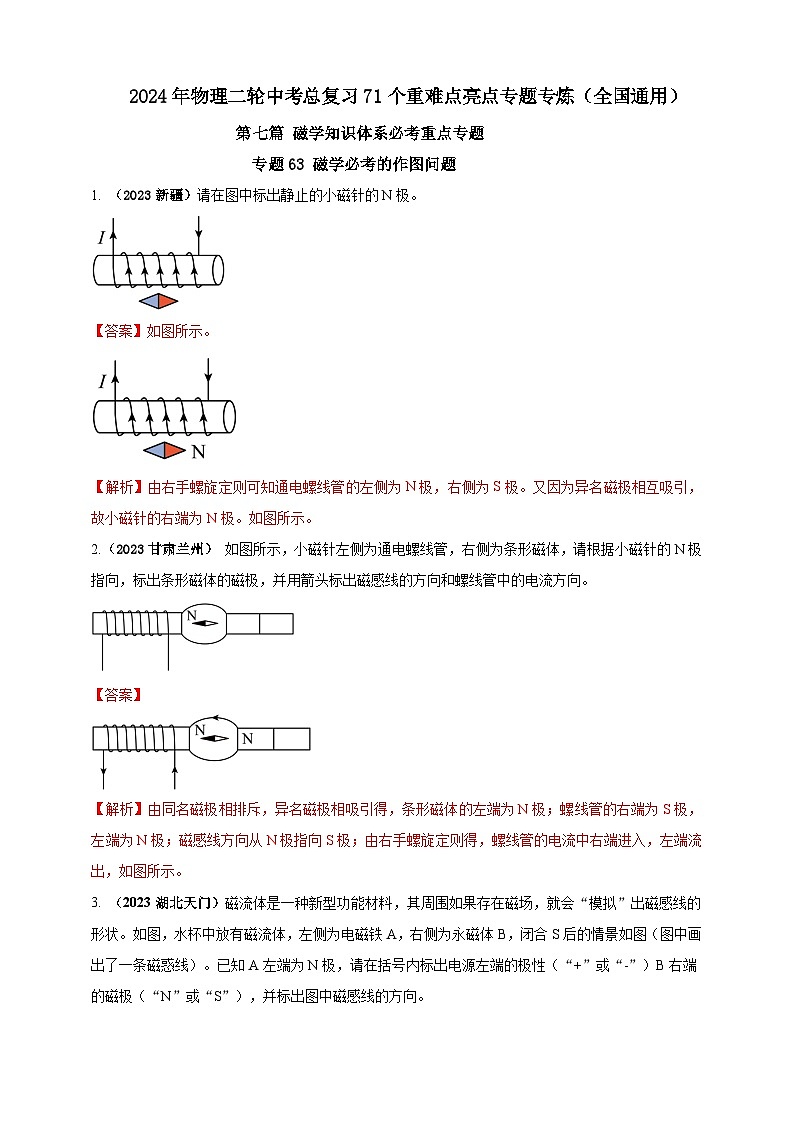

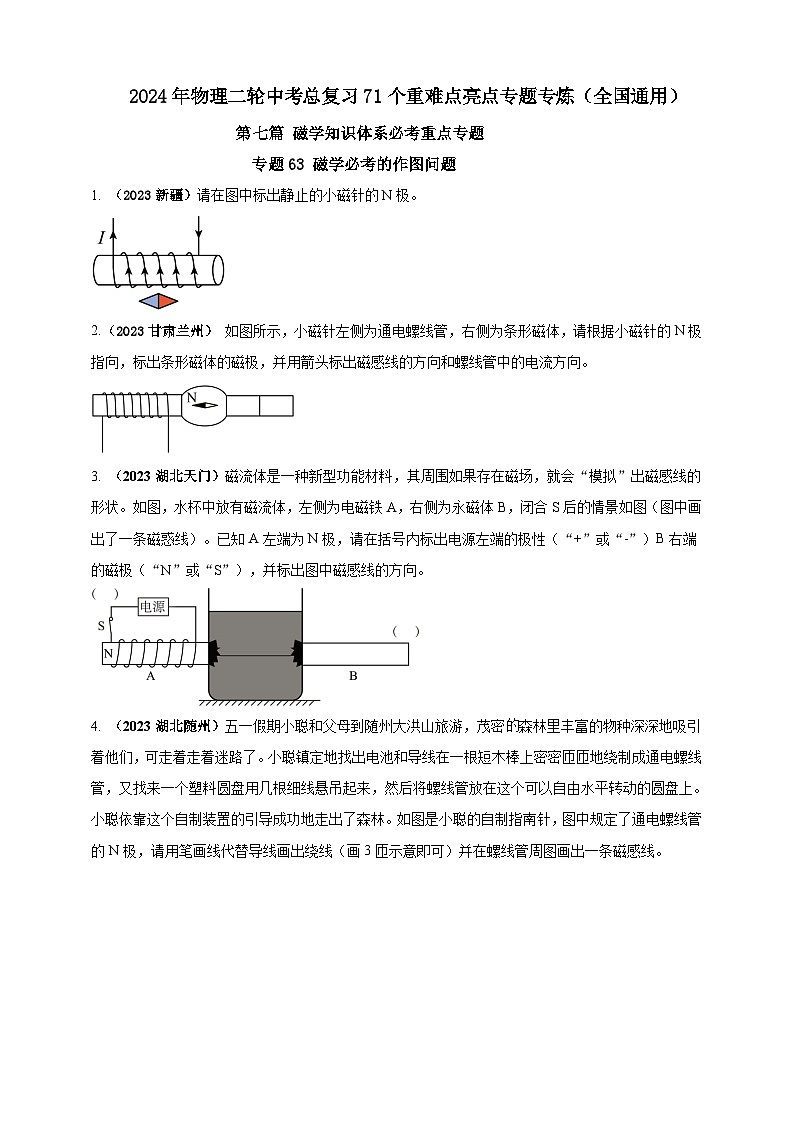

1. （2023新疆）请在图中标出静止的小磁针的N极。

【答案】如图所示。

【解析】由右手螺旋定则可知通电螺线管的左侧为N极，右侧为S极。又因为异名磁极相互吸引，故小磁针的右端为N极。如图所示。
2.（2023甘肃兰州） 如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。

【答案】

【解析】由同名磁极相排斥，异名磁极相吸引得，条形磁体的左端为N极；螺线管的右端为S极，左端为N极；磁感线方向从N极指向S极；由右手螺旋定则得，螺线管的电流中右端进入，左端流出，如图所示。

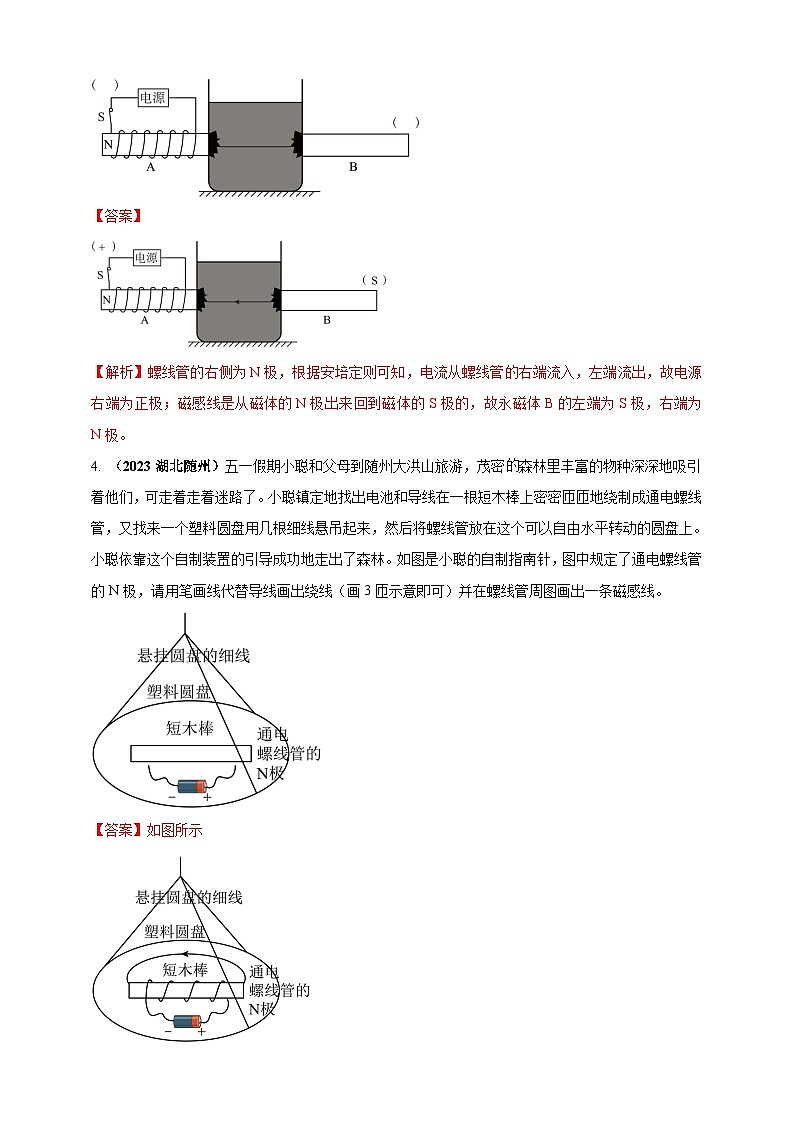

3. （2023湖北天门）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

【答案】

【解析】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为 N极。

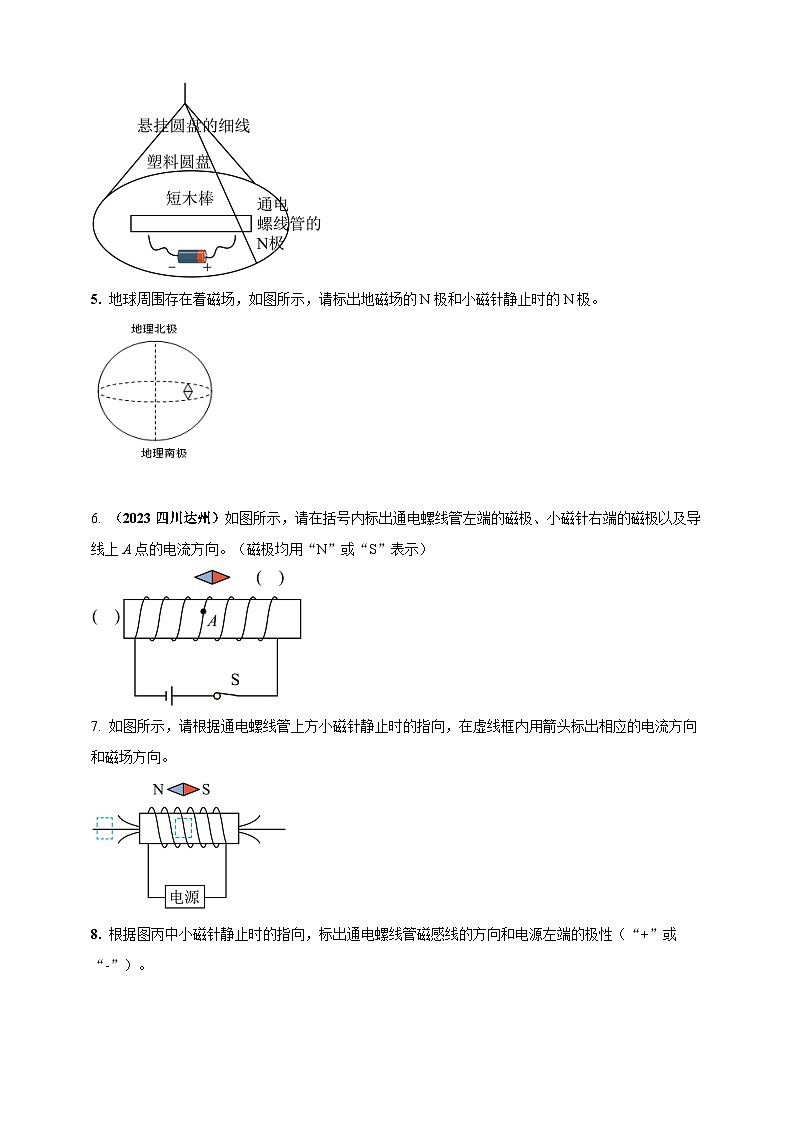

4. （2023湖北随州）五一假期小聪和父母到随州大洪山旅游，茂密森林里丰富的物种深深地吸引着他们，可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。

【答案】如图所示

【解析】自制指南针静止时，右端为N极，下左端为S极，根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（右端），则四指曲所指的方向为电流的方向。如图所示。

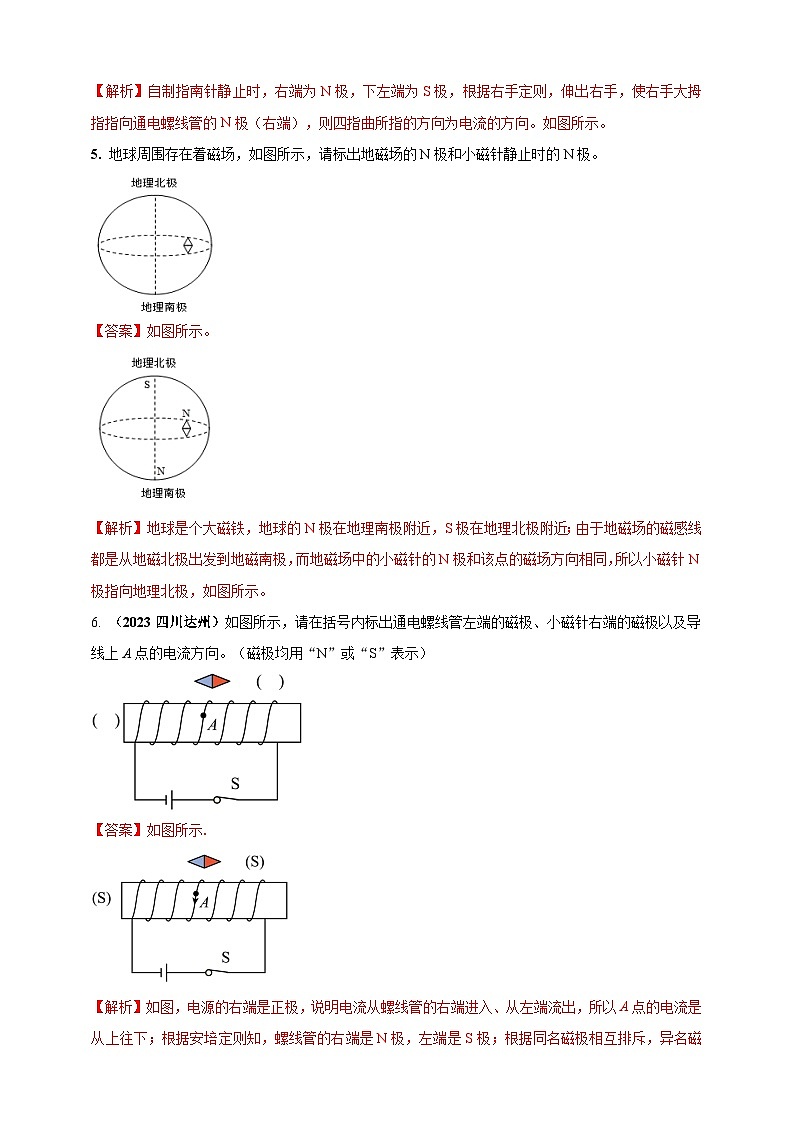

5. 地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。
【答案】如图所示。
【解析】地球是个大磁铁，地球的N极在地理南极附近，S极在地理北极附近；由于地磁场的磁感线都是从地磁北极出发到地磁南极，而地磁场中的小磁针的N极和该点的磁场方向相同，所以小磁针N极指向地理北极，如图所示。
6. （2023四川达州）如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）

【答案】如图所示.

【解析】如图，电源的右端是正极，说明电流从螺线管的右端进入、从左端流出，所以A点的电流是从上往下；根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针的右端是S极，左端是N极。如图所示.
7. 如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。

【答案】如图所示.

【解析】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，由此可知，螺线管左侧为S极，右侧为N极，根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向，则由右手螺旋定则可知电流由左侧流入，即虚线框内电流方向应向下，如图所示.
8. 根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）。
【答案】如图所示。
【解析】由图可知，小磁针左侧为S极，右侧为N极，由磁极间的相互作用规律可知，通电螺线管的左侧为S极，右侧为N极，磁体外部的磁感线由N极指向S极，根据安培定则，伸出右手握住通电螺线管，大拇指指向通电螺线管的N极，四根手指所指方向为电流方向，由此可知，电源左侧为正极，如图所示。
9. （2023辽宁抚顺）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：

（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“＋”或“-”表示）。
【答案】如图所示：

【解析】由图可知，小磁针的右端为N极，根据异名磁极相互吸引可知，电磁铁的右端为S极、左端为N极；根据安培定则可知，电流从螺线管的右端流入、左端流出，因此右端导线连接电源的极性为正极；磁体周围的磁感线都是从N极出发回到S极的，如图所示。
10. 在图相应的括号中，标出小磁针的N、S极和电源的“＋”、“-”极。
【答案】如图所示
【解析】通电螺线管右端为N极，由安培定则，可知电源左端为“＋”极，右端为“-”极；根据同名磁极相互排斥，异名磁极相互吸引，故可知小磁针的左端为S及，右端为N及，如下所示。
11. 如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：
（1）画出绕线（三匝即可），使它和电源形成闭合回路；
（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；
（3）画一条螺线管周围的磁感线。
【答案】如图所示。
或者
【解析】小磁针静止时，上端为N极，下端为S极，根据磁极间的相互作用，同名磁极互相排斥；异名磁极互相吸引，可得通电螺线管上端为N极，下端为S极。根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向。如下图所示。
12. （2023四川内江） 如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。

【答案】如图所示.

【解析】根据小磁针静止时N极的方向可知，螺线管的左端为N极，右端为S极，磁感线总是从N极出发回到S极，故A点的磁感线方向向右，由右手螺旋定则可知，螺线管中的电流从右端流入，左端流出，故B点的电流方向向上。如图所示.
13. （2023四川宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。

【答案】如图所示.

【解析】因为要求闭合开关，移动滑片P能改变螺线管磁性强弱，所以滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一个下接线柱；电路从左侧往上流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，所以小磁针右边为N极。如图所示.
14. （2023辽宁营口）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。

【答案】如图所示。

【解析】电磁铁上端为N极，由安培定则可知电流从下端流入，电源的右端是负极，左端是正极，当温度低于设定温度时，水银与金属丝断开，电磁铁断电没有磁性，安全指示灯所在电路接通，指示灯亮，上面虚线框是指示灯，当温度达到设定温度时，水银和金属丝连接，电磁铁通电有磁性，把衔铁吸引下来，电铃所在电路接通，电铃发出报警信号，下面虚线框是电铃，如图所示。
15.将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。
【答案】如图所示。
【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以先从螺线管的后面开始绕螺线管.
16.电源接通后，螺线管内部小磁针静止时N极指向如图所示。请在图上标出电源的正负极，通电后的N、S极和开关闭合时螺线管外部小磁针N极的偏转方向。

【答案】如图所示：
【解析】（1）螺线管内小磁针的N极指向表示该点的磁场方向（即内部磁感线方向），而在磁体内部磁感线从S极出发到N极，所以，根据图示可知螺线管的左侧为S极、右侧为N极；
（2）由右手螺旋定则可知，电流由螺线管左侧流入，所以电源左侧为正极、右侧为负极；
（3）由于同名磁极相互排斥，所以右侧小磁针的N极将顺时针转动。
17.小磁针放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线并标出电流的方向.
【答案】如图所示。
【解析】由图中小磁针的N、S极可以判断出螺线管A的右端是N极，螺线管B的左端是S极，由安培定则可知，电流从A螺线管左端流入，右端流出；再用右手握住螺线管B，大拇指指向右侧，可判断螺线管B外侧线圈中电流方向由上至下，画出B螺线管的绕线.如图.
