作图题03 电学作图类

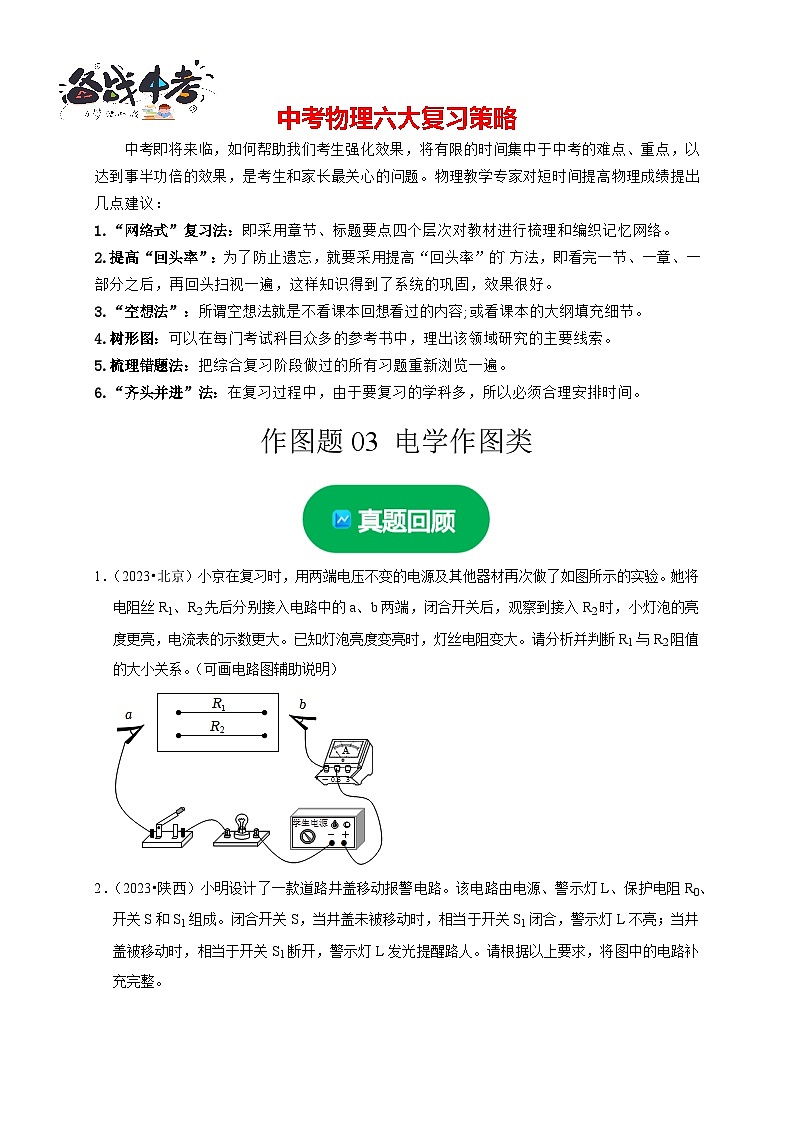

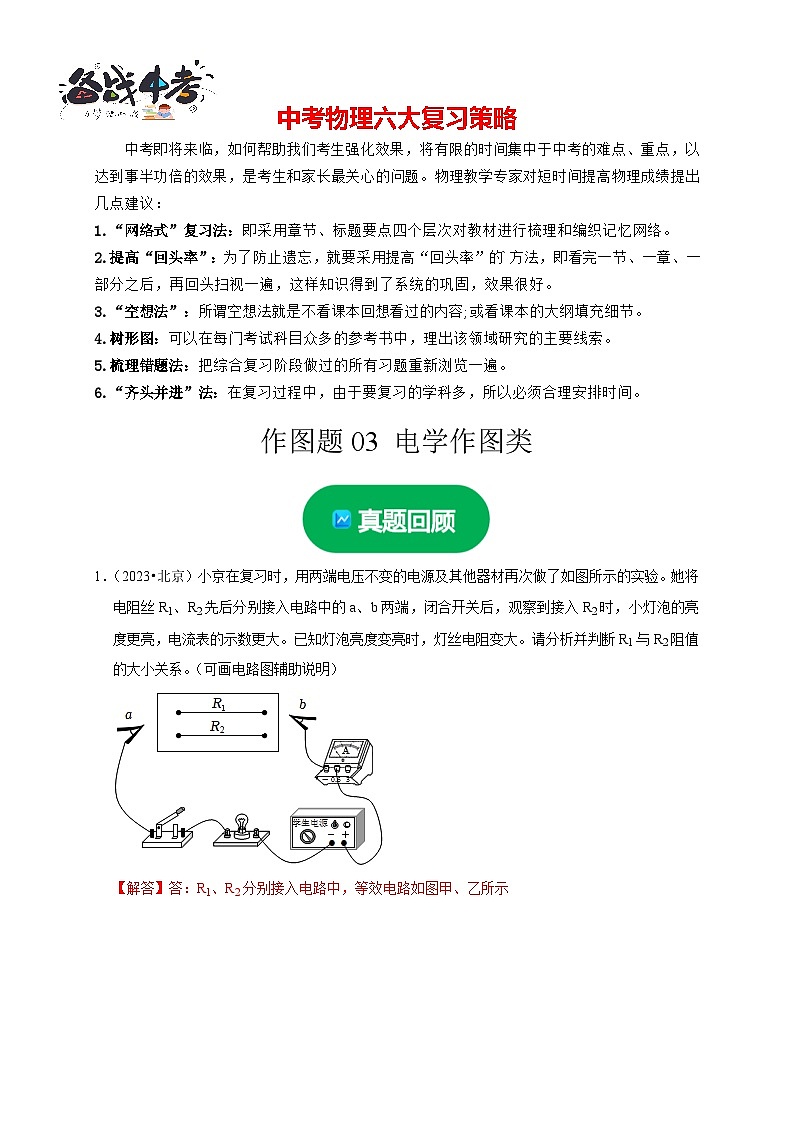

1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。已知灯泡亮度变亮时，灯丝电阻变大。请分析并判断R1与R2阻值的大小关系。（可画电路图辅助说明）

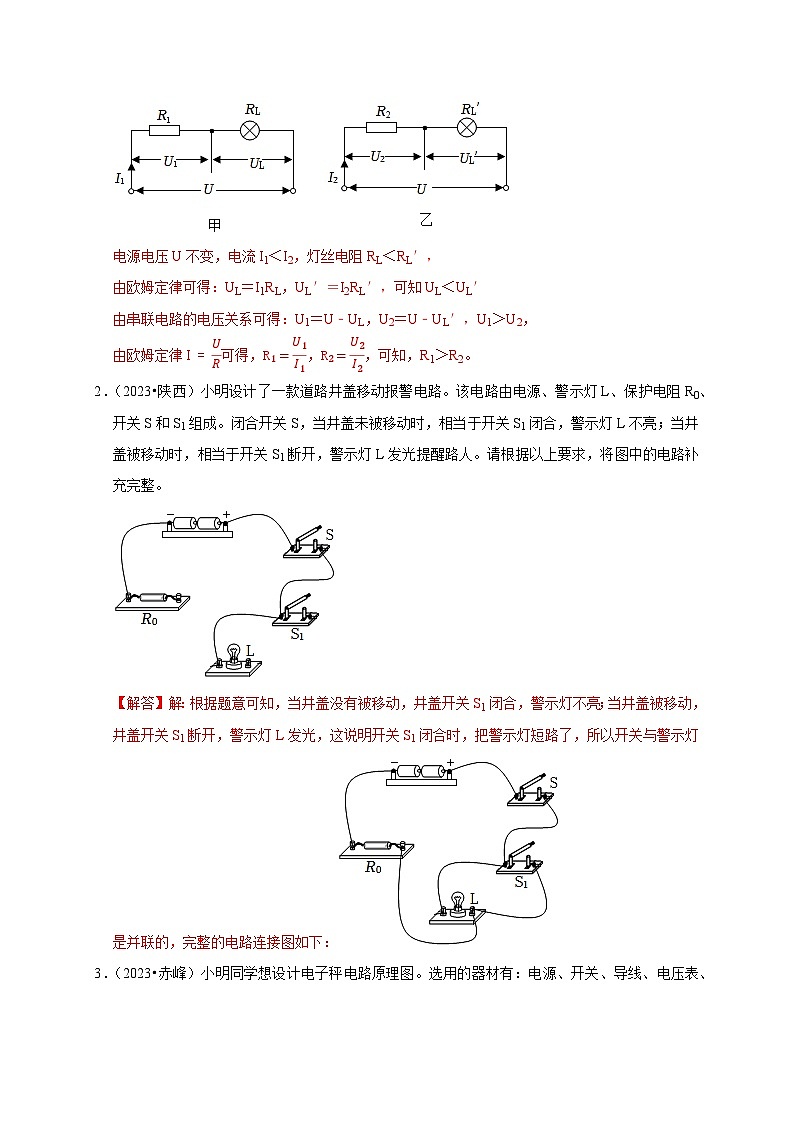

2．（2023•陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。

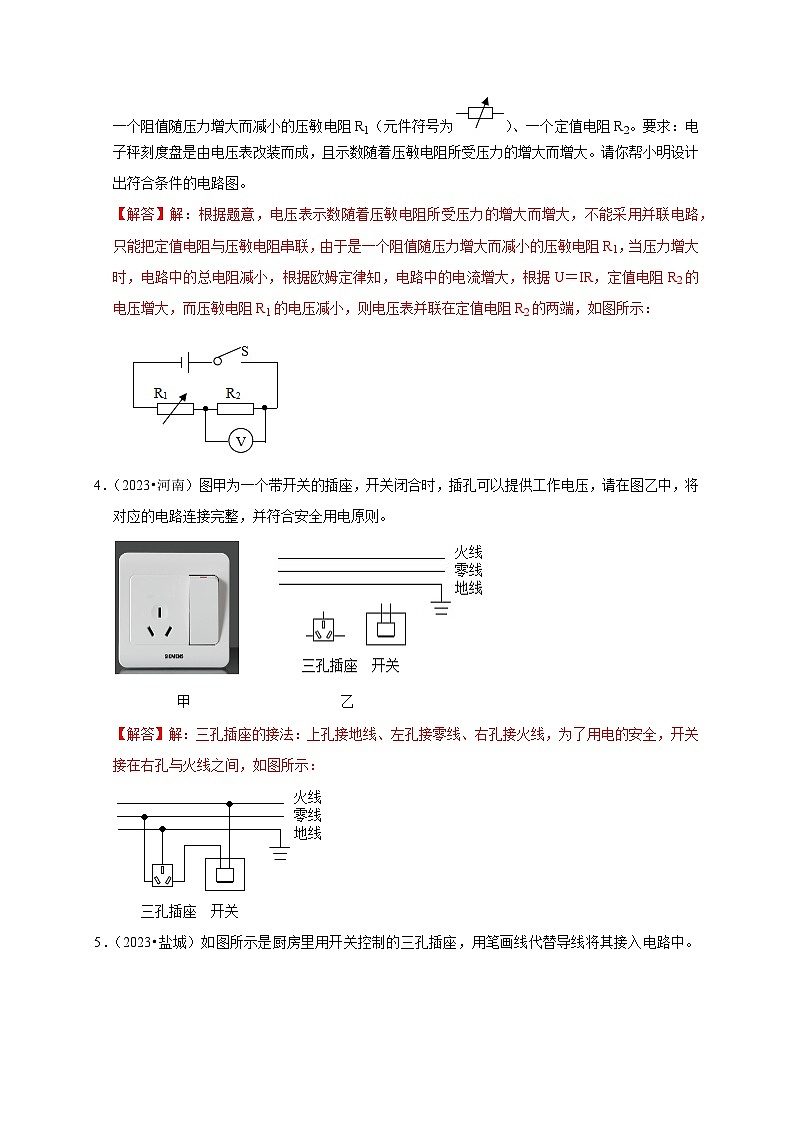

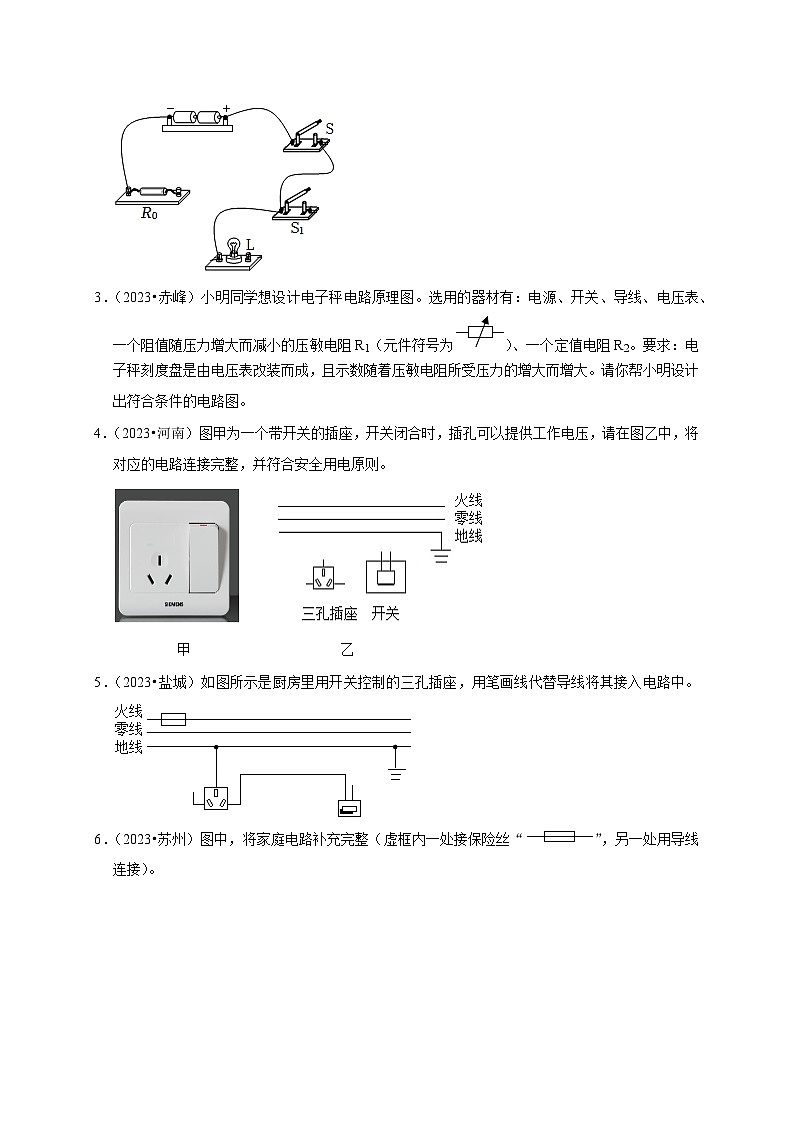

3．（2023•赤峰）小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出符合条件的电路图。
4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
5．（2023•盐城）如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入电路中。
6．（2023•苏州）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
7．（2023•聊城）如图甲所示是一个带有开关的插座。开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。
8．（2023•鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
9．（2022•营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
10．（2023•锦州）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。
11．（2023•江门三模）如图所示，为一身高测量仪的电路图，请在“”“”或“”中选两个填入框，要求被测人身高变高时电表的示数增大。
12．（2023•福田区模拟）这是一款红外感应式垃圾桶如图甲所示。工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关S2自动断开。请在图乙中虚线框中分别填入启动开关S1、感应开关S2和指示灯，完成垃圾桶的电路图。
13．（2023•禅城区三模）图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地，旁边的灯可在打扫较暗处时辅助照明，该灯只有在拖地机擦地过程中才能使用，不能单独工作。请根据以上信息，将图乙中的电路图补充完整。
14．（2023•秦都区二模）某学校大门安装了“人脸识别测温门禁一体机”，要求人脸数据识别成功（S1闭合），且体温不高于37.3℃（S2闭合）才能把门锁（由电动机M控制）打开，请把这种一体机的电路图（如图所示）连接完整。
15．（2023•金平区校级三模）在探究电流通过导体产生的热量与电流的关系的实验中，实验器材如图所示。请：
①选择合适的电阻，并标在虚线方框内；（供选择电阻：R1＝5Ω，R2＝10Ω，R3＝10Ω）
②用笔画线代替导线补充完整电路的连接。
16．（2023•开江县模拟）如图所示的是一个双温电炉电路图。电路由两段阻值都为44Ω的电阻丝R组成发热体，A、B、C为三段引出线，单刀双掷开关接A为低温挡，接B为高温挡，且高温挡的功率为低温挡的2倍，试在图中框内画出两段电阻丝的连接图。
17．（2023•鲁甸县二模）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将电灯、控制电灯的开关和插座接入家庭电路中。
18．（2023•姑苏区校级二模）如图为冰箱工作时部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图中的电路连接完整，并符合安全用电原则。
19．（2023•殷都区一模）请你将图中的元件连成符合安全用电原则的照明电路，只有电灯受开关控制。
20．（2023•普宁市模拟）如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）
21．（2023•铁西区模拟）如图所示的粗黑线框表示一个多功能插板。已知开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔通线代替导线完成剩余部分的接线。
22．（2023•邗江区校级一模）为做好新冠疫情防控工作，某小区入口安装了图甲所示的健康码识别及测温门禁一体机。进入小区人员出示健康码，健康码为绿码且体温不高于37℃时，门禁才会打开。图乙为其内部简化电路，“健康码识别”和“体温测量”均相当于开关。请在图乙中画线代替导线将电路连接完整。
23．（2022•沁阳市模拟）如图1所示是小梁家的电饭煲，图2是该电饭煲的内部电路图。正常情况下，插上插头时开关S与A点连通，电路初始为“保温”状态，此时保温电阻R1工作、指示灯L1亮；若将开关S拨下与B点连通，则电路变为“煮饭”状态，加热电阻R2工作、指示灯L2亮。有一次小梁插上电饭煲的插头并拨下开关煮饭时，发现指示灯L2不亮，但加热电阻R2正常工作。请你根据生活实际，在图2中补全该电饭煲内部电路图。
24．（2021•渭南二模）如图所示为探究“电流热效应与哪些因素有关”的实验装置，小明要探究电流热效应与电阻的关系。请你用笔画线代替导线，帮他把电路连接完整。
25．（2021•乐东县模拟）某实验小组的同学用如图所示的器材测量小灯泡电功率。已知待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1.2W左右。
（1）连接电流表时应选用哪个量程？
（2）用笔画出导线完成电路的连接。
（3）在虚线框中画出相应的电路图。
26．（2020•邹城市校级二模）如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1，当开关S1闭合时，电路的总功率增加到原来的2倍，请画出两种可能的连接电路图。
27．（2020•南岗区模拟）小亮家的电炉铭牌标有“220V 1000W“，小亮想让该电炉增加一挡功率，为使电炉的该挡功率为额定功率的19，给你一个开关、一个定值电阻R0，请帮他完成电路设计，在方框中画出电路图，并标出定值电阻R0的阻值。
28．（2019•天津一模）某实验小组的同学用图所示的器材测量小灯泡的电功率。已知待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。
（1）在图甲中用笔画线代替导线完成实物电路的连接（要求：滑片P向右移动时，小灯泡变亮）；
（2）若将小灯泡换成亮度相当的发光二极管，并测量发光二极管的电功率，请在图乙的虚线框中画出相应的电路图。（发光二极管的符号为“”）
29．（2020•西峰区校级二模）如图是“探究电流产生的热量与什么因素有关”的实验装置，请在答题卡的虚线框内画出与之对应的电路图。
