专题03 作图题-中考物理重难题型满分冲刺集训（全国通用）

专题03 作图题

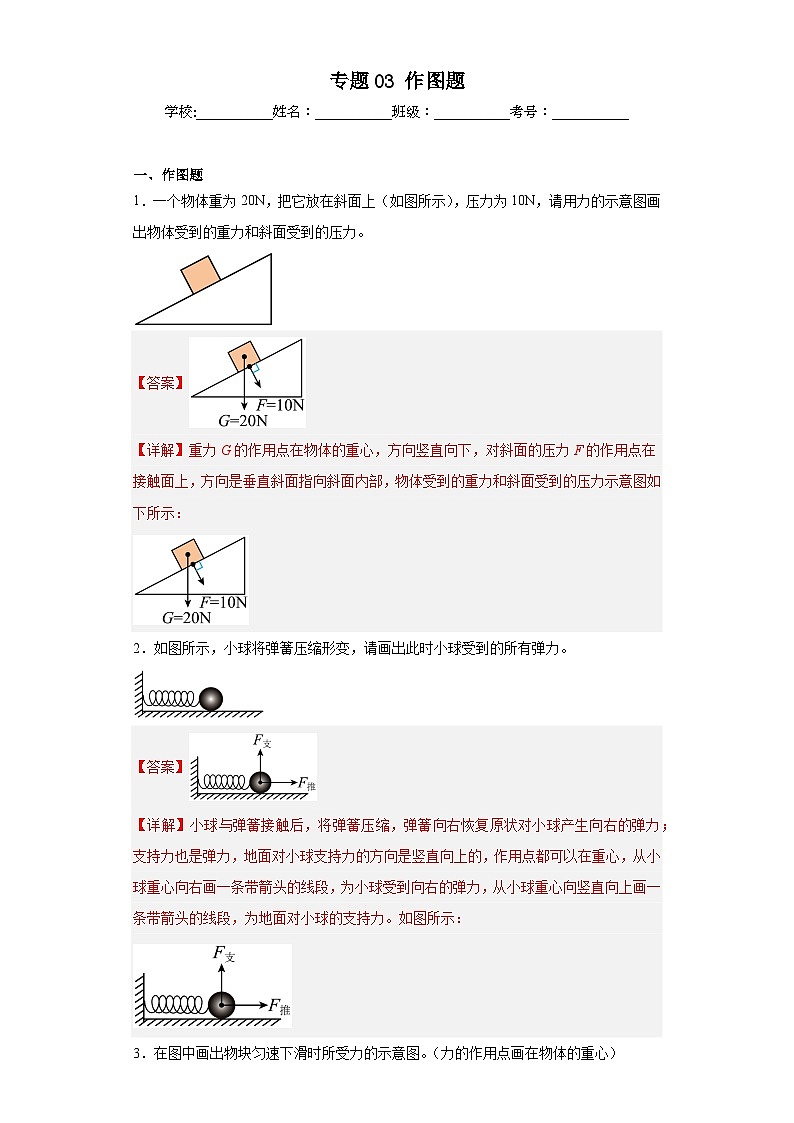

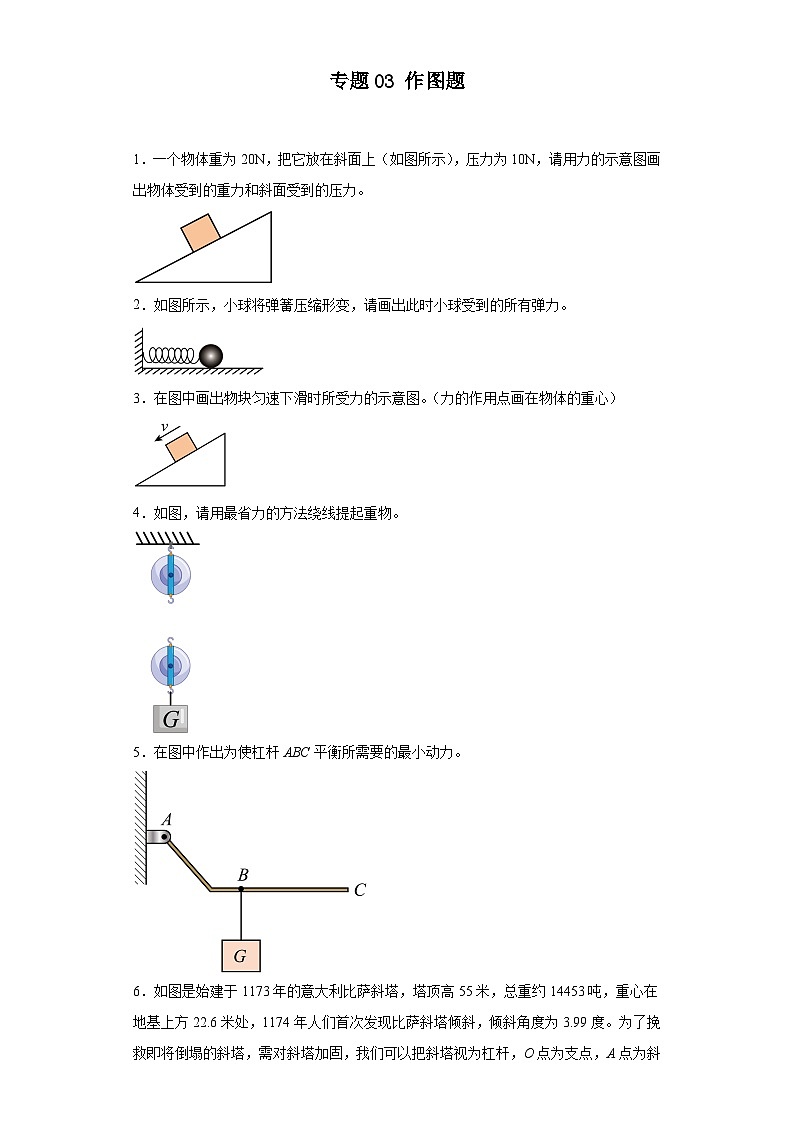

1．一个物体重为20N，把它放在斜面上（如图所示），压力为10N，请用力的示意图画出物体受到的重力和斜面受到的压力。

2．如图所示，小球将弹簧压缩形变，请画出此时小球受到的所有弹力。

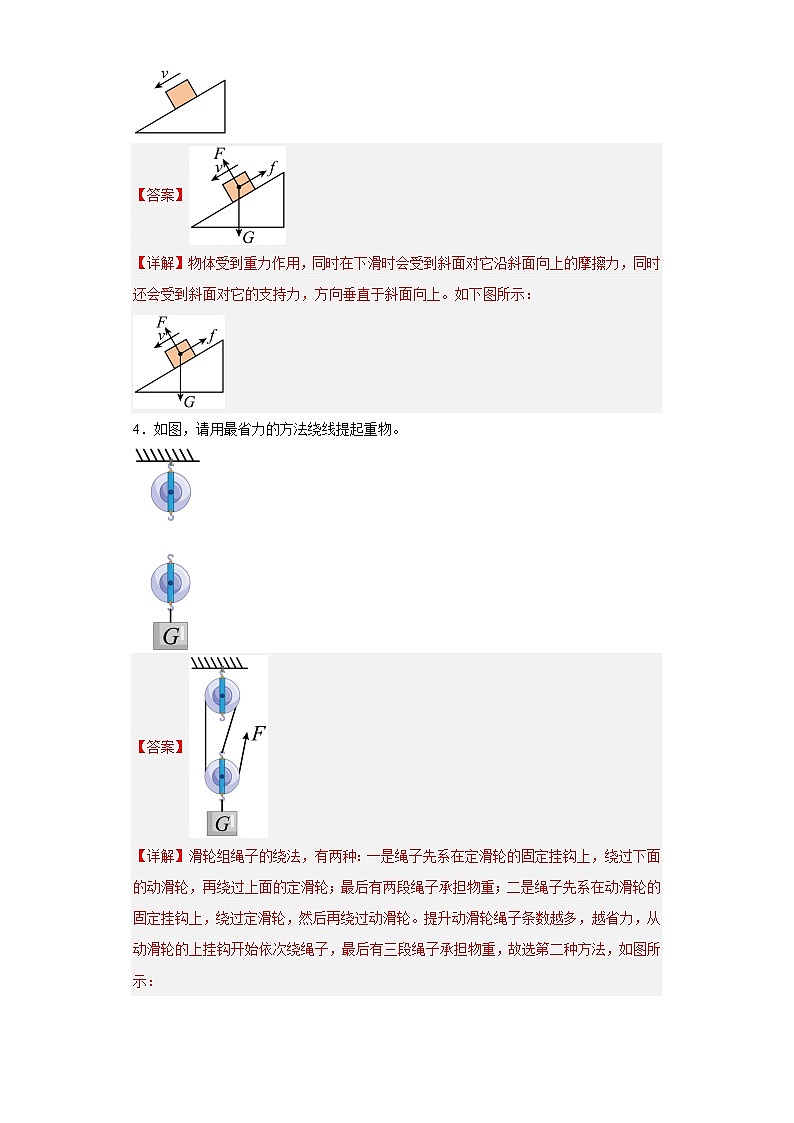

3．在图中画出物块匀速下滑时所受力的示意图。（力的作用点画在物体的重心）

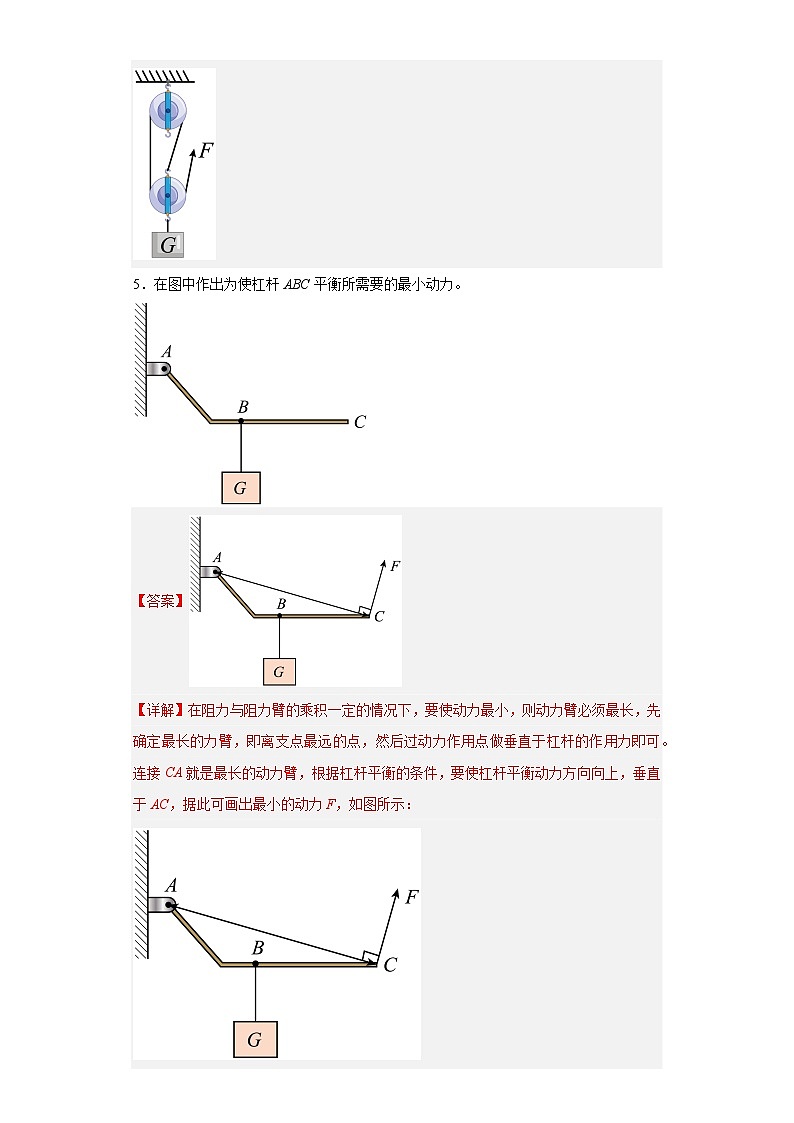

4．如图，请用最省力的方法绕线提起重物。

5．在图中作出为使杠杆ABC平衡所需要的最小动力。

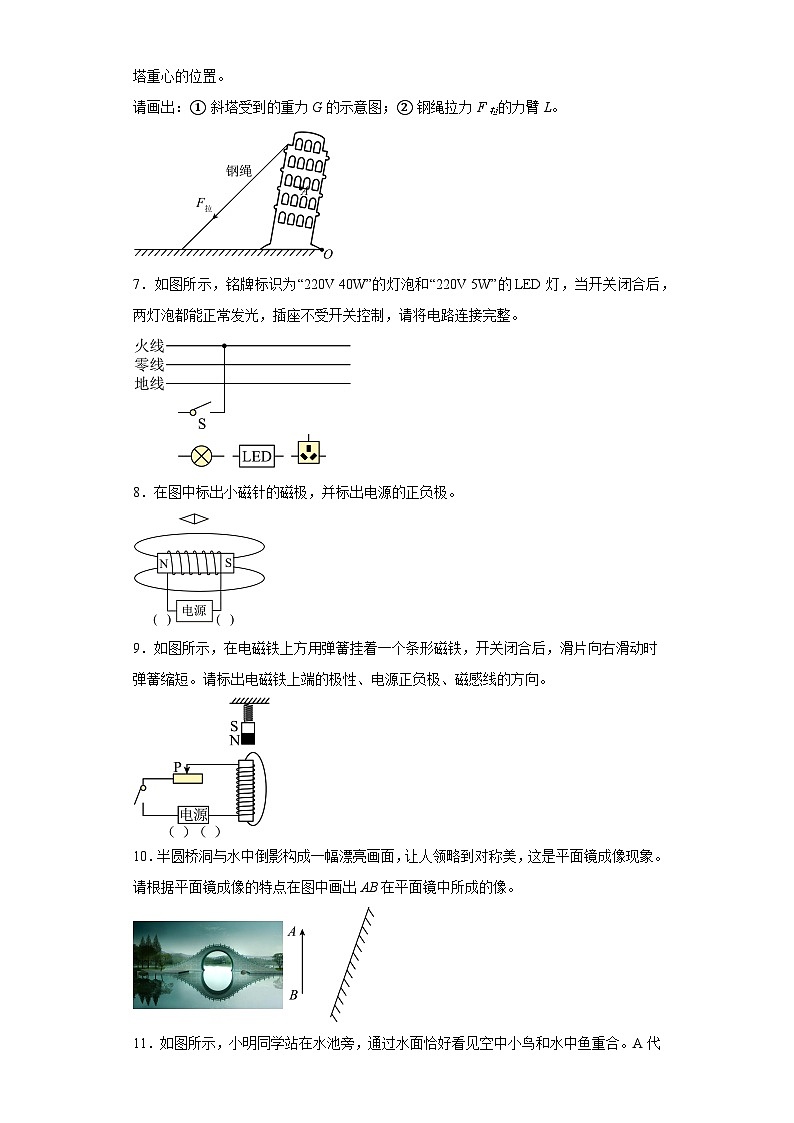

6．如图是始建于1173年的意大利比萨斜塔，塔顶高55米，总重约14453吨，重心在地基上方22.6米处，1174年人们首次发现比萨斜塔倾斜，倾斜角度为3.99度。为了挽救即将倒塌的斜塔，需对斜塔加固，我们可以把斜塔视为杠杆，O点为支点，A点为斜塔重心的位置。

请画出：① 斜塔受到的重力G的示意图；② 钢绳拉力F拉的力臂L。

7．如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8．在图中标出小磁针的磁极，并标出电源的正负极。

9．如图所示，在电磁铁上方用弹簧挂着一个条形磁铁，开关闭合后，滑片向右滑动时弹簧缩短。请标出电磁铁上端的极性、电源正负极、磁感线的方向。

10．半圆桥洞与水中倒影构成一幅漂亮画面，让人领略到对称美，这是平面镜成像现象。请根据平面镜成像的特点在图中画出AB在平面镜中所成的像。

11．如图所示，小明同学站在水池旁，通过水面恰好看见空中小鸟和水中鱼重合。A代表小明的眼睛、B代表看到的小鸟和鱼。请你画出小鸟（用点C表示）和鱼（用点D表示）原来位置的大致光路图。

12．如图所示是一块玻璃砖的截面，该截面有四分之一圆面OAC和一直角三角形OAB组成。一束紫光由P点射向玻璃砖，光线所在的直线过圆面的圆心O点，在AC面上发生折射后，在BC面上发生反射，然后从AB面折射出去。请在图中画出该光线从玻璃砖中射出的大致方向。（保留作图痕迹）

13．在图中完成光路图，请作出入射光线与折射光线。

14．在图中画出经过凹透镜后折射光线的入射光线。
