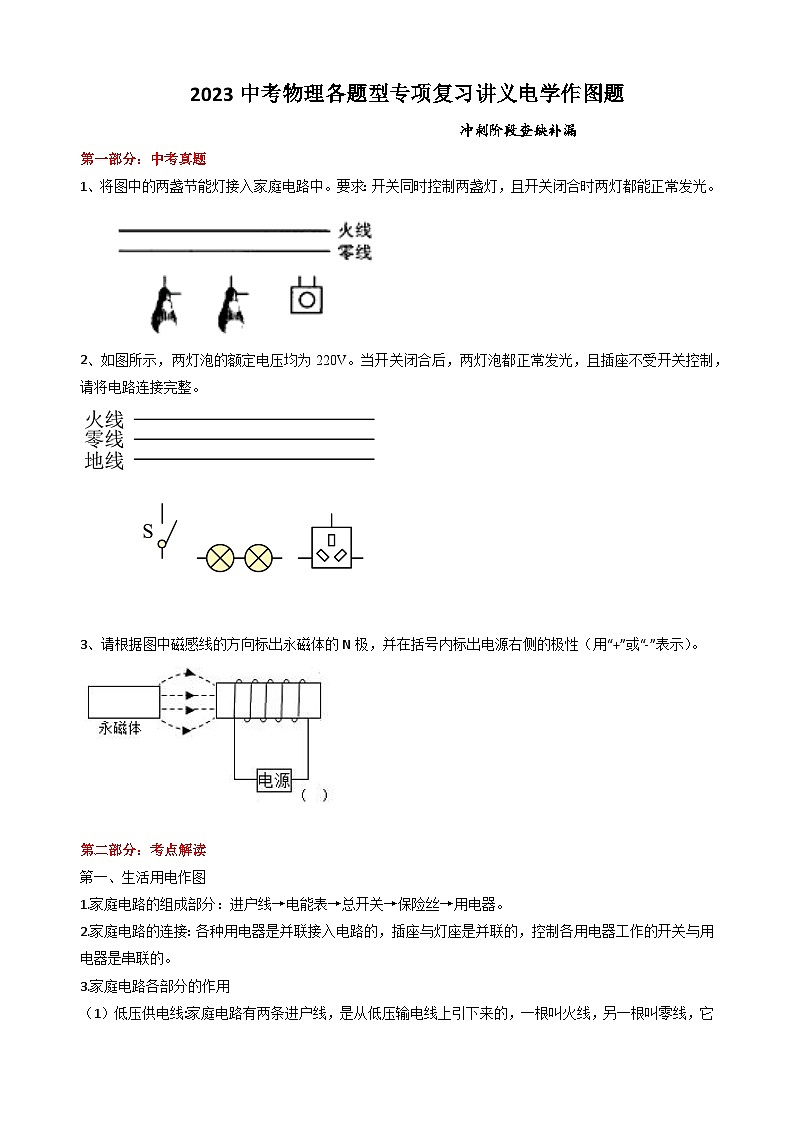

2023中考物理各题型专项复习讲义电学作图题

  2023中考物理各题型专项复习讲义电学作图题

                       冲刺阶段查缺补漏

第一部分：中考真题

1、将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。

2、如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

3、请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）。

第二部分：考点解读

第一、生活用电作图

1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。

2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。

3.家庭电路各部分的作用

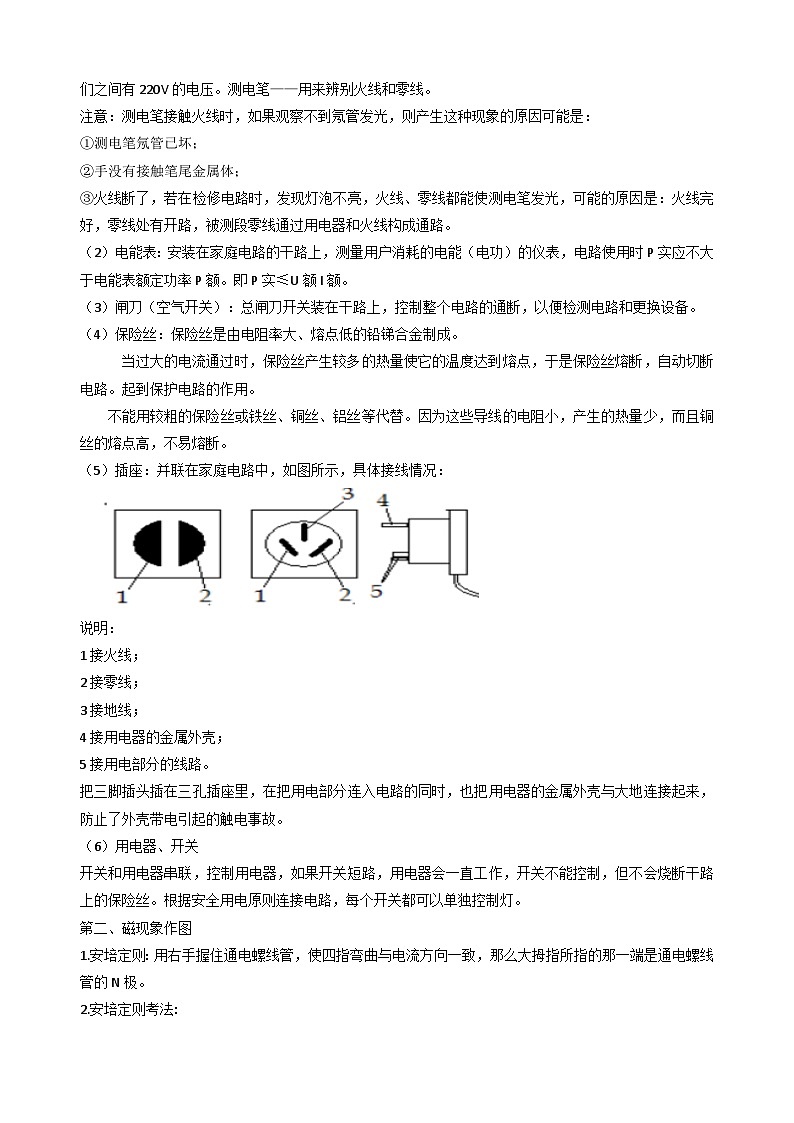

（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。测电笔——用来辨别火线和零线。

注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：

①测电笔氖管已坏；

②手没有接触笔尾金属体；

③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段零线通过用电器和火线构成通路。

（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。即P实≤U额I额。

（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。

（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成。

当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。起到保护电路的作用。

不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。

（5）插座：并联在家庭电路中，如图所示，具体接线情况：

说明：

1接火线；

2接零线；

3接地线；

4接用电器的金属外壳；

5接用电部分的线路。

把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

（6）用电器、开关

开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。

第二、磁现象作图

1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。

2.安培定则考法:

（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；

（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；

（3）已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。

3.抓住"右手螺旋定则"三个要点：

①伸出右手；

②四指与电流方向一致；

③大拇指所指为N极方向。

第三部分：例题解析

如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出：

（1）通电螺线管的“N”或“S”极；

（2）电源的“+”或“-”极。

【详解】由图可知，条形磁体被螺线管吸引，根据异名磁极相互吸引可知，螺线管的右端为S极，左端为N极。根据安培定则可知，电流从螺线管的右侧流入，左侧流出，所以电源的左端为负极，如图所示：

第四部分：自主练习

1、请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。

2、如图所示的家庭电路中，控制电灯的开关应接在______处；接地线应接在三孔插座的______插孔处。

3、如图，请把节能灯正确接人到家庭电路中。

4、请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5、现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。

6、如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。

7、如图所示，当开关S闭合后，小磁针顺时针偏转。

（1）在电源的括号中填上“+”或“﹣”极；

（2）在小磁针的括号中填上“N”或“S”极；

（3）画出磁感线的方向。

8、如图甲所示为我国最早的指南针司南，磁勺静止时A点指南；将司南放在图乙所示的电磁铁附近，闭合开关后发生了偏转，静止时司南指向如图乙所示，请在乙图的括号中分别标出磁勺、电磁铁的磁极和电源极性。

9、如图所示是简单的火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮。请按上述要求。将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）。

10、如图是某宾馆床头柜控制电路。只有将旋钮开关接通，插座才能供电，床头灯开关才能起到控制床头灯的作用。请你把电路图连接完整。
