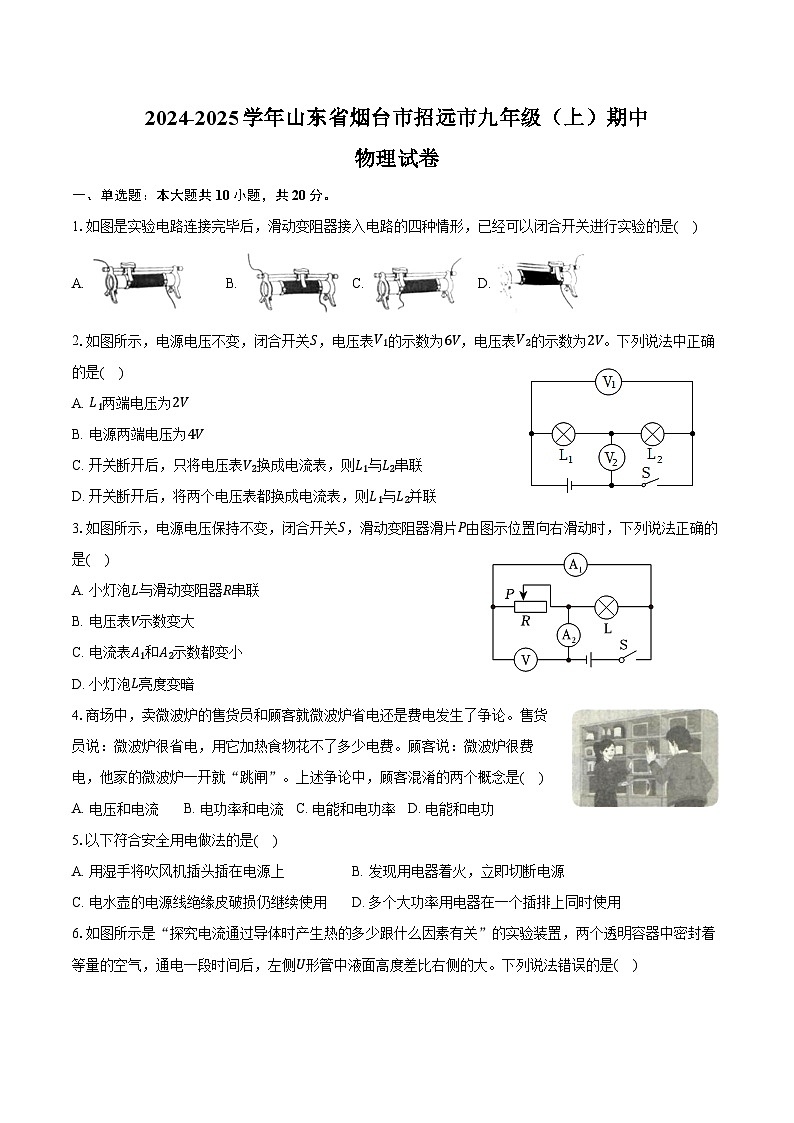

2024-2025学年山东省烟台市招远市九年级（上）期中物理试卷（含答案）

这是一份2024-2025学年山东省烟台市招远市九年级（上）期中物理试卷（含答案），共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
一、单选题：本大题共10小题，共20分。
1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是( )
A. B. C. D.
2.如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是( )
A. L1两端电压为2V
B. 电源两端电压为4V
C. 开关断开后，只将电压表V2换成电流表，则L1与L2串联
D. 开关断开后，将两个电压表都换成电流表，则L1与L2并联
3.如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是( )
A. 小灯泡L与滑动变阻器R串联
B. 电压表V示数变大
C. 电流表A1和A2示数都变小
D. 小灯泡L亮度变暗
4.商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是( )
A. 电压和电流B. 电功率和电流C. 电能和电功率D. 电能和电功
5.以下符合安全用电做法的是( )
A. 用湿手将吹风机插头插在电源上B. 发现用电器着火，立即切断电源
C. 电水壶的电源线绝缘皮破损仍继续使用D. 多个大功率用电器在一个插排上同时使用

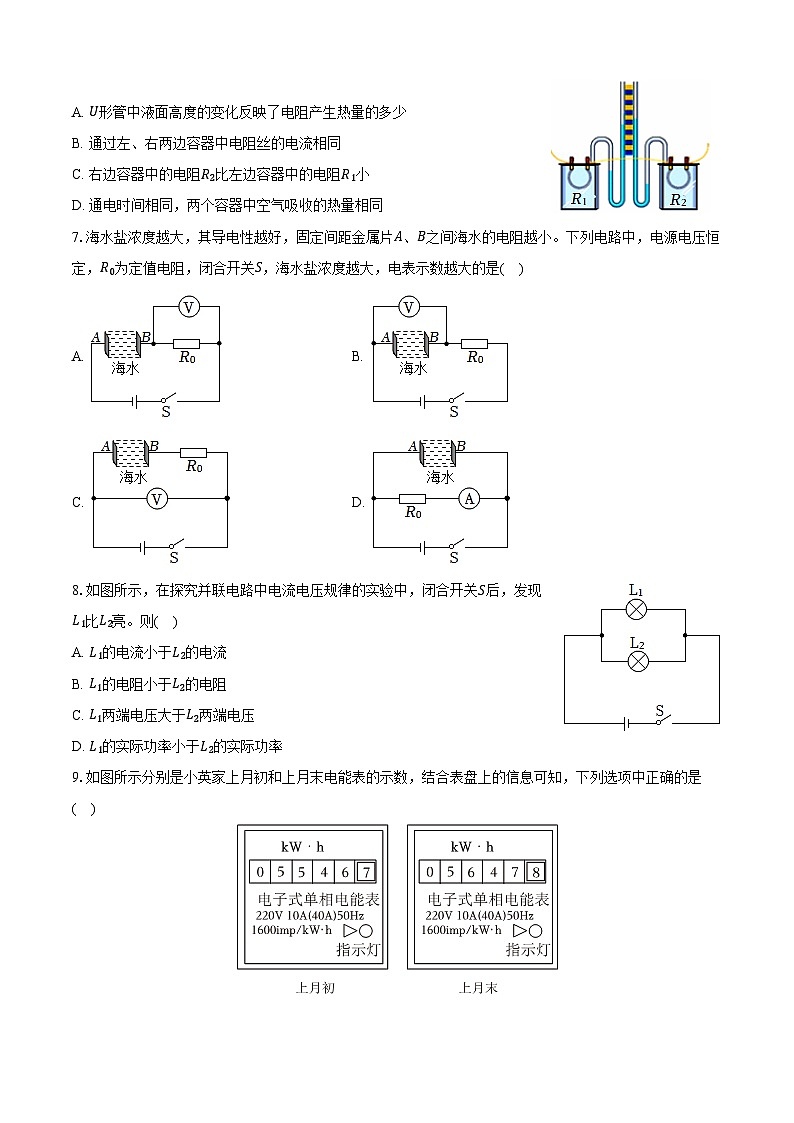

6.如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法错误的是( )
A. U形管中液面高度的变化反映了电阻产生热量的多少
B. 通过左、右两边容器中电阻丝的电流相同
C. 右边容器中的电阻R2比左边容器中的电阻R1小
D. 通电时间相同，两个容器中空气吸收的热量相同
7.海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，R0为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是( )
A. B.
C. D.
8.如图所示，在探究并联电路中电流电压规律的实验中，闭合开关S后，发现L1比L2亮。则( )
A. L1的电流小于L2的电流
B. L1的电阻小于L2的电阻
C. L1两端电压大于L2两端电压
D. L1的实际功率小于L2的实际功率

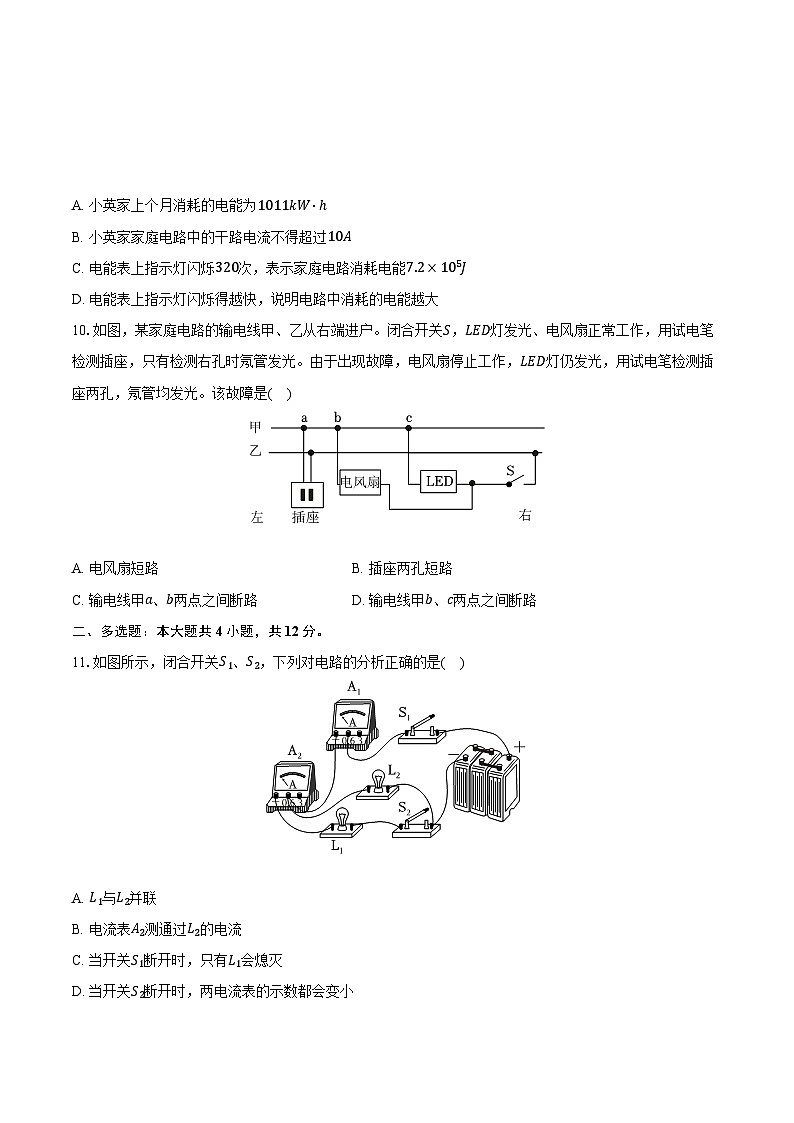

9.如图所示分别是小英家上月初和上月末电能表的示数，结合表盘上的信息可知，下列选项中正确的是( )
A. 小英家上个月消耗的电能为1011kW⋅ℎ
B. 小英家家庭电路中的干路电流不得超过10A
C. 电能表上指示灯闪烁320次，表示家庭电路消耗电能7.2×105J
D. 电能表上指示灯闪烁得越快，说明电路中消耗的电能越大
10.如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是( )
A. 电风扇短路B. 插座两孔短路
C. 输电线甲a、b两点之间断路D. 输电线甲b、c两点之间断路
二、多选题：本大题共4小题，共12分。
11.如图所示，闭合开关S1、S2，下列对电路的分析正确的是( )
A. L1与L2并联
B. 电流表A2测通过L2的电流
C. 当开关S1断开时，只有L1会熄灭
D. 当开关S2断开时，两电流表的示数都会变小
12.小胡同学设计的质量测量仪如图所示，载物台可以上下移动，电源电压保持不变，闭合开关S后，下列
说法正确的是( )
A. 定值电阻R0在这个电路中没有作用B. 重物的质量越大，电流表示数越大
C. 重物的质量越大，电压表示数越大D. 重物的质量越大，电路的总功率越小
13.如图是科技小组设计的湘江水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2。闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，U1>U2。则下列说法正确的是( )
A. R1>R2
B. 水位超过防洪预警线时，红灯亮
C. R1R1，因此当闭合S和S2，滑动变阻器滑片滑到b端时，灯L和变阻器的最大阻值串联，此时的电阻最大R总=RL+R0=24Ω+24Ω=48Ω，
在1min内消耗的电能是：
W最小=U2R总t=(12V)248Ω×60s=180J。
答：(1)电源电压为12V；
(2)电路消耗的总功率为18W；
(3)1min内电路消耗的最小电能为180J。
25.解：(1)由图甲可知，R、R0串联，由图乙可知，当检测板不受压力时，R的阻值：R=80Ω，
根据串联电路的电阻特点可知，电路中的总电阻：R总=R+R0=80Ω+10Ω=90Ω，
此时电路中的电流：I=UR总=9V90Ω=0.1A，
由I=UR可知，R0两端的电压：U0=IR0=0.1A×10Ω=1V；
(2)根据电压表量程可知，R0两端的最大电压：U0大=3V，
电路中的最大电流：I大=U0大R0=3V10Ω=0.3A，
由I=UR可知，电路中的最小总电阻：R总小=UI大=9V0.3A=30Ω，
根据串联电路的电阻特点可知，R的最小阻值：R小=R总小−R0=30Ω−10Ω=20Ω，
由图乙可知，当R小=20Ω时，该装置所能测量的最大压力为600N；
(3)将该装置所能测量的最大压力值提高到700N，由图乙可知，此时R的阻值：R′=10Ω，
压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，则U小=U−U0大=9V−3V=6V，
此时电路中的电流I′=U小R′=6V10Ω=0.6A，
R0的阻值为：R0′=U0大I′=3V0.6A=5Ω。
答：(1)检测板不受压力时，电压表的示数为1V；
(2)该装置所能测量的最大压力为600N；
(3)需将R0的阻值变为5Ω。
26.电子 摩擦起电 接触 位置
A
B
C
电流(A)
0.18
0.18
0.36
实验次数
1
2
3
4
5
电压U/V
1.6
2.0
2.2
2.4
a. ______
电流I/A
0.16
0.20
0.22
0.24
b. ______
