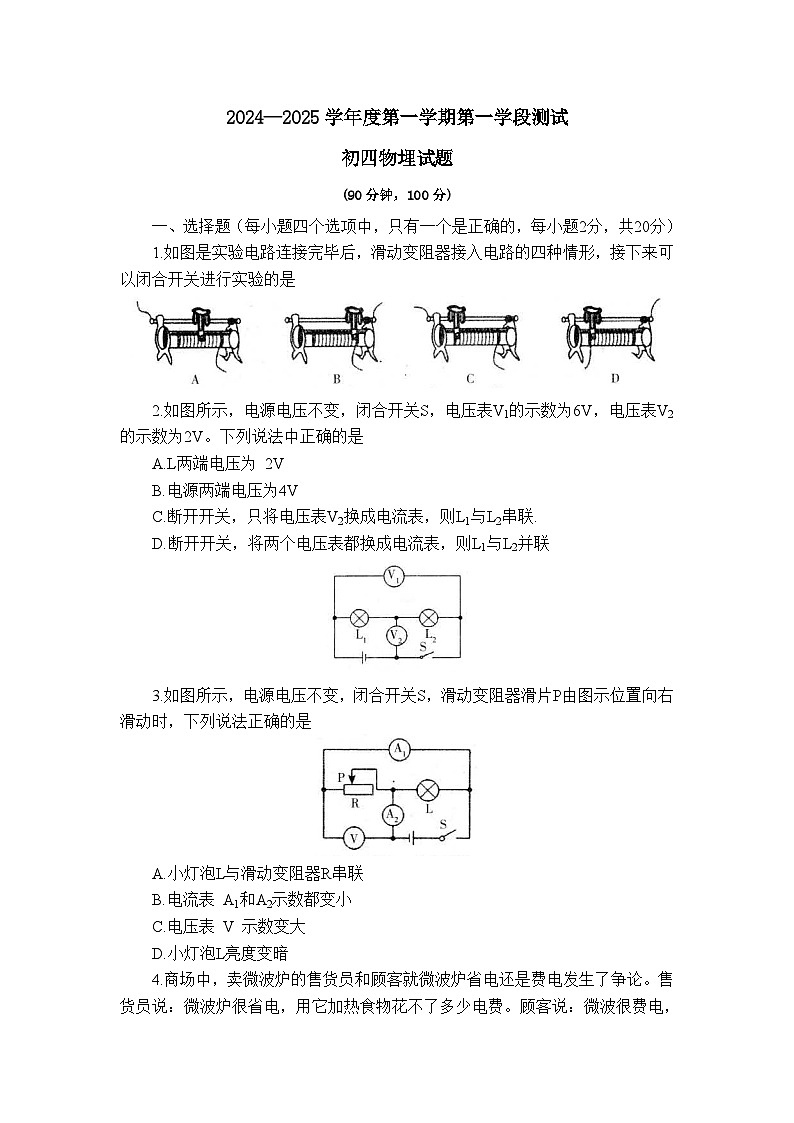

山东省招远市2024-2025学年九年级上学期期中考试物理试题

这是一份山东省招远市2024-2025学年九年级上学期期中考试物理试题，共12页。试卷主要包含了选择题，多项选择题，填空题，作图简答题，实验探究题，计算题等内容，欢迎下载使用。
(90分钟，100分)
一、选择题（每小题四个选项中，只有一个是正确的，每小题2分，共20分）
1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，接下来可以闭合开关进行实验的是
2.如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是
A.L两端电压为 2V
B.电源两端电压为4V
C.断开开关，只将电压表V2换成电流表，则L1与L2串联.
D.断开开关，将两个电压表都换成电流表，则L1与L2并联
3.如图所示，电源电压不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是
A.小灯泡L与滑动变阻器R串联
B.电流表 A1和A2示数都变小
C.电压表 V 示数变大
D.小灯泡L亮度变暗
4.商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是
A.电压和电流
B.电功率和电流
C.电能和电功率
D.电能和电功
5.以下符合安全用电做法的是
A.用湿手将吹风机插头插在电源上
B.发现用电器着火，立即切断电源
C.电水壶的电源线绝缘皮破损仍继续使用
D.多个大功率用电器在一个插排上同时使用
6.如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧 U 形管中液面高度差比右侧的大。下列说法不正确的是
A.U形管中液面高度的变化反映了电阻产生热量的多少
B.通过左、右两边容器中电阻丝的电流相同
C.右边容器中的电阻 R2比左边容器中的电阻 R1小
D.通电时间相同，两个容器中空气吸收的热量相同
7.海水盐浓度越大，其导电性越好，固定间距的金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，R0为定值电阻，当闭合开关S，符合海水盐浓度越大，电表示数越大的是
8.如图所示，在探究并联电路中电流电压规律的实验中，闭合开关S后，发现L1比L2亮。则下列说法正确的是
A.L1的电流小于 L2的电流
B.L1的电阻小于 L2的电阻
C.L1两端电压大于L2两端电压
D.L1的实际功率小于L2的实际功率
9.如图所示分别是小英家上月初和上月末电能表的示数，结合表盘上的信息可知，下列选项中正确的是
A.小英家上个月消耗的电能为1011kw·h
B.小英家家庭电路中的干路电流不得超过 10A
C.电能表上指示灯闪烁320次，表示家庭电路消耗电能7.2x105J
D.电能表上指示灯闪烁得越快，说明电路中消耗的电能越大
10.如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇测停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。则该故障可能是
A.电风扇短路
B.插座两孔短路
C.输电线甲 a、b两点之间断路
D.输电线甲b、c两点之间断路
二、多项选择题（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得2分，不选或选错的得0分，共12分）
11.如图所示，闭合开关S1、S2，下列对电路的分析正确的是
A.L1与L2并联
B.电流表A2测通过L2的电流
C.当开关S1断开时，只有L1会熄灭
D.当开关S2断开时，两电流表的示数都会变小
12.小胡同学设计的质量测量仪如图所示，载物台可以上下移动，电源电压保持不变，闭合开关S后，下列说法正确的是
A.定值电阻R0在这个电路中可有可无
B.重物的质量越大，电流表示数越大
C.重物的质量越大，电压表示数越大
D.重物的质量越大，电路的总功率越小
13.如图是科技小组设计的水位监测器的原理图。电源电压不变，红灯工作时的电阻为R1，黄灯工作时的电阻为R2。闭合开关S后，当水位超过防洪预警线时，浮筒上升带动铜片将CD接通，电压表示数为U1；当水位低于干旱预警线时，浮筒下降带动铜片将EF接通，电压表示数为U2，且U1> U2则下列说法正确的是
A.R1 > R2
B.R1
