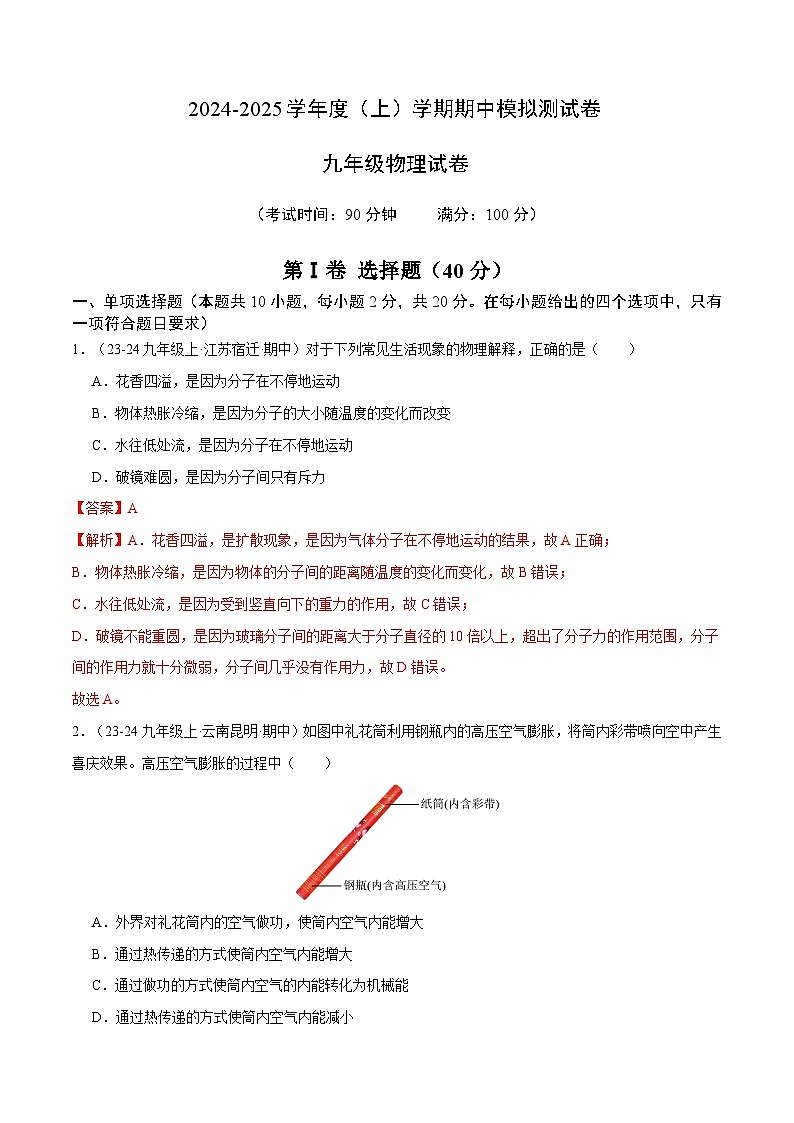

（考试时间：90分钟 满分：100分）
第Ⅰ卷 选择题（40分）
一、单项选择题（本题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项符合题目要求）
1．（23-24九年级上·江苏宿迁·期中）对于下列常见生活现象的物理解释，正确的是（ ）
A．花香四溢，是因为分子在不停地运动
B．物体热胀冷缩，是因为分子的大小随温度的变化而改变
C．水往低处流，是因为分子在不停地运动
D．破镜难圆，是因为分子间只有斥力
【答案】A
【解析】A．花香四溢，是扩散现象，是因为气体分子在不停地运动的结果，故A正确；
B．物体热胀冷缩，是因为物体的分子间的距离随温度的变化而变化，故B错误；
C．水往低处流，是因为受到竖直向下的重力的作用，故C错误；
D．破镜不能重圆，是因为玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，分子间的作用力就十分微弱，分子间几乎没有作用力，故D错误。
故选A。
2．（23-24九年级上·云南昆明·期中）如图中礼花筒利用钢瓶内的高压空气膨胀，将筒内彩带喷向空中产生喜庆效果。高压空气膨胀的过程中（ ）
A．外界对礼花筒内的空气做功，使筒内空气内能增大
B．通过热传递的方式使筒内空气内能增大
C．通过做功的方式使筒内空气的内能转化为机械能
D．通过热传递的方式使筒内空气内能减小

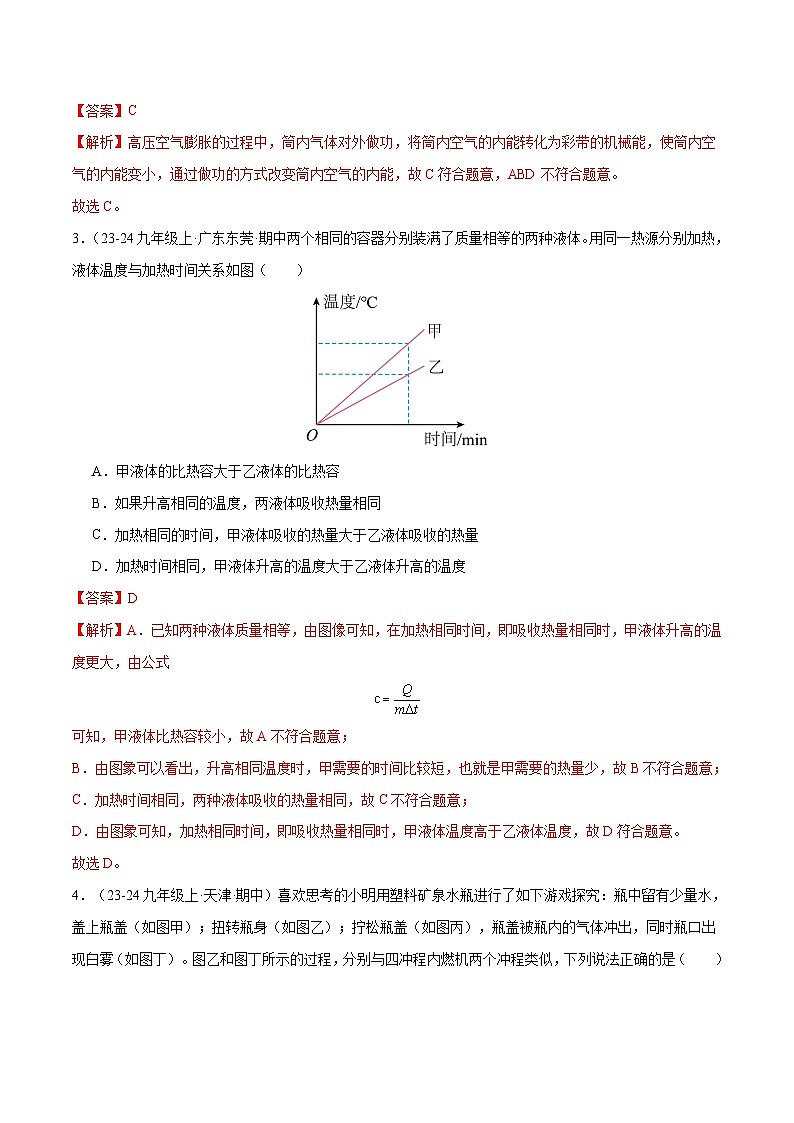

【答案】C
【解析】高压空气膨胀的过程中，筒内气体对外做功，将筒内空气的内能转化为彩带的机械能，使筒内空气的内能变小，通过做功的方式改变筒内空气的内能，故C符合题意，ABD不符合题意。
故选C。
3．（23-24九年级上·广东东莞·期中两个相同的容器分别装满了质量相等的两种液体。用同一热源分别加热，液体温度与加热时间关系如图（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收热量相同
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体升高的温度大于乙液体升高的温度
【答案】D
【解析】A．已知两种液体质量相等，由图像可知，在加热相同时间，即吸收热量相同时，甲液体升高的温度更大，由公式
可知，甲液体比热容较小，故A不符合题意；
B．由图象可以看出，升高相同温度时，甲需要的时间比较短，也就是甲需要的热量少，故B不符合题意；
C．加热时间相同，两种液体吸收的热量相同，故C不符合题意；
D．由图象可知，加热相同时间，即吸收热量相同时，甲液体温度高于乙液体温度，故D符合题意。
故选D。

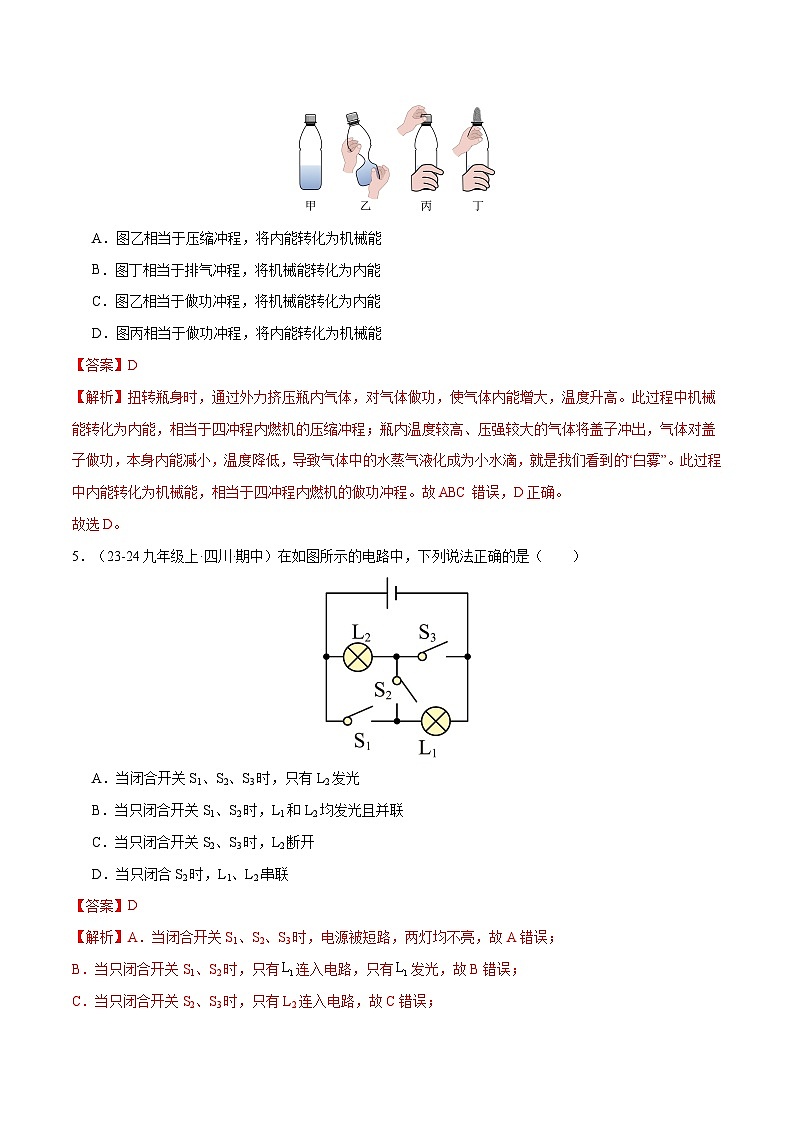

4．（23-24九年级上·天津·期中）喜欢思考的小明用塑料矿泉水瓶进行了如下游戏探究：瓶中留有少量水， 盖上瓶盖（如图甲）；扭转瓶身（如图乙）；拧松瓶盖（如图丙），瓶盖被瓶内的气体冲出，同时瓶口出现白雾（如图丁）。图乙和图丁所示的过程，分别与四冲程内燃机两个冲程类似，下列说法正确的是（ ）
A．图乙相当于压缩冲程，将内能转化为机械能
B．图丁相当于排气冲程，将机械能转化为内能
C．图乙相当于做功冲程，将机械能转化为内能
D．图丙相当于做功冲程，将内能转化为机械能
【答案】D
【解析】扭转瓶身时，通过外力挤压瓶内气体，对气体做功，使气体内能增大，温度升高。此过程中机械能转化为内能，相当于四冲程内燃机的压缩冲程；瓶内温度较高、压强较大的气体将盖子冲出，气体对盖子做功，本身内能减小，温度降低，导致气体中的水蒸气液化成为小水滴，就是我们看到的“白雾”。此过程中内能转化为机械能，相当于四冲程内燃机的做功冲程。故ABC错误，D正确。
故选D。
5．（23-24九年级上·四川·期中）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S1、S2、S3时，只有L2发光
B．当只闭合开关S1、S2时，L1和L2均发光且并联
C．当只闭合开关S2、S3时，L2断开
D．当只闭合S2时，L1、L2串联
【答案】D
【解析】A．当闭合开关S1、S2、S3时，电源被短路，两灯均不亮，故A错误；
B．当只闭合开关S1、S2时，只有连入电路，只有发光，故B错误；
C．当只闭合开关S2、S3时，只有L2连入电路，故C错误；
D．当只闭合S2时，电流依次流经两灯，L1、L2串联，故D正确。
故选D。
6．（23-24九年级上·福建漳州·期中）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（ ）
A．1.2A，0.24AB．0.96A，0.24A
C．0.98A，0.22AD．0.24A，1.2A
【答案】B
【解析】分析电路可知，两灯并联，电流表测干路电流，电流表测电流。两个电流表指针偏转均如图乙所示，根据并联电流规律可知，电流表选用大量程，分度值为0.1A，示数为1.2A，电流表选用小量程，分度值为0.02A，示数为0.24A，即电流为0.24A，则电流为
故B符合题意，ACD不符合题意。
故选B。
7．（23-24九年级上·广东广州·期中）图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。下列有关说法正确的是（ ）
A．电位器应该与电风扇中的电动机并联
B．电位器通过改变接入电路的电阻丝的长度来改变电阻
C．若将a、c接入电路中，逆时针转动旋钮时，电位器接入电阻变小
D．若将a、b接入电路中，顺时针转动旋钮时，电位器接入电阻变小
【答案】B
【解析】A．并联电路各支路之间互不影响，电位器串联在电路中才能改变电路中电流的大小，从而改变电风扇的转速，所以图中电位器应与风扇串联，故A错误；
B．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变电风扇的转速的目的，故B正确；
C．若将a、c接入电路中，等于是把电阻片最大阻值接入，旋转旋钮无法改变其阻值，故C错误；
D．若将a、b接入电路中，顺时针转动旋钮时，接入的电阻片长度变大，阻值变大，故D错误。
故选B。
8．（23-24九年级上·广东深圳·期中）小明在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A．当在导体乙的两端上加1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
【答案】D
【解析】A．由图象可知，当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A，故A正确，不符合题意；
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路电流
I＝I1+I2＝0.6A+0.3A＝0.9A
故B正确，不符合题意；
C．由图象可知，通过导体甲、乙的电流与其两端的电压成正比，故C正确，不符合题意；
D．由图象可得，当电压为2.0V时，I甲＝0.4A，I乙＝0.2A，由I得，甲导体电阻
乙导体电阻
所以R甲＜R乙，故D错误，符合题意。
故选D。
9．（23-24九年级上·四川眉山·期中）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电压表的示数变大，电流表A2的示数变小
C．电流表A2示数与电流表A1示数的差值不变
D．电压表V与电流表A2示数的比值将变小
【答案】C
【解析】分析电路可知，闭合开关S，、并联，电流表测电流，电流表测干路电流。
AB．电压表测电源电压，电源电压保持不变，所以电压表V的示数不变。将滑动变阻器的滑片P向左移动，阻值变大，根据可知电流表示数变小；并联电路各支路互不影响，电流不变，根据并联电流规律可知电流表示数变小。故AB错误；
C．根据并联电流规律可知电流表A2示数与电流表A1示数的差值即为电流，电流不变，所以差值不变，故C正确；
D．电压表V的示数不变，电流表示数变小，所以电压表V与电流表A2示数的比值将变大，故D错误。
故选C。
10．（23-24九年级上·云南曲靖·期中）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则下列说法正确的是（ ）
A．R1∶R2=1∶4
B．R1∶R2=1∶3
C．当开关S断开，甲、乙两表为电流表时，R1与R2两端的电压之比U1∶U2=1∶1
D．当开关S断开，甲、乙两表为电流表时，两电表的示数之比I甲∶I乙=4∶3
【答案】C
【解析】AB．当开关S闭合，甲、乙两表为电压表时,电阻R1、R2串联，甲测电源电压，乙测电阻R2两端电压，根据串联电路分压规律可得
即
故A错误，B错误；
C．当开关S断开，甲、乙两表为电流表时，电阻R1、R2并联，R1与R2两端的电压之比U1∶U2=1∶1，故C正确；
D．当开关S断开，甲、乙两表为电流表时，电阻R1、R2并联，甲测通过R2的电流，乙测干路电流，则有
故
故D错误。
故选C。
二、多项选择题（本题共5小题，每小题4分，共20分。在每小题给出的四个选项中，有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。）
11．（23-24九年级上·天津·期中）下列关于温度、热量和内能说法不正确的是（ ）
A．物体从外界吸收了热量，温度一定升高
B．热量总是自发地从高温物体传给低温物体
C．物体的温度越高，具有的热量越多
D．物体温度升高一定从外界吸收了热量
【答案】ACD
【解析】A．物体从外界吸收了热量，温度不一定升高，比如水在沸腾时，需要从外界继续吸热，但温度不变，故A错误，符合题意；
B．热传递过程中，热量总是自发地从高温物体传给低温物体，故B正确，不符合题意；
C．热量是过程量，不能“具有”，故C错误，符合题意；
D．物体温度升高不一定从外界吸收了热量，也可能是外界对物体做功，故D错误，符合题意。
故选ACD。
12．（23-24九年级上·河北邯郸·期中）2022年4月16日9时56分，神舟十三号载人飞船返回舱反推发动机成功点火后，神十三号安全降落在东风着陆场预定区域（如图所示为飞船返回过程模拟示意图）。下列有关说法不正确的是（ ）
A．火箭的燃料燃烧的过程是内能转化为化学能
B．反推发动机点火后，发动机工作是机械能转化为内能
C．火箭选用液态氢作燃料，主要是因为氢具有较大的比热容
D．在大气层内的降落过程中，与空气摩擦是机械能转化成内能
【答案】ABC
【解析】A．火箭的燃料燃烧的过程是化学能转化为内能，故A错误，符合题意；
B．发动机工作是内能转化为机械能，故B错误，符合题意；
C．火箭选用液态氢作燃料，主要是因为氢具有较大的热值，故C错误，符合题意；
D．在大气层内的降落过程中，克服空气摩擦做功，机械能转化成内能，故D正确，不符合题意。
故选ABC。
13．（23-24九年级上·广西钦州·期中）如图，验电器A带正电，B不带电，现用带有绝缘手柄D的金属棒C把A和B连接起来，发现A金属箔张角变小，B金属箔张开。则下列说法正确的是（ ）
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向是从B流向A
C．电子从B移到A，两个验电器都带正电
D．电子从B移到A，A带负电，B带正电
【答案】AC
【解析】A．验电器金属箔片张开是因为它们带同种电荷，同种电荷相互排斥，故A正确；
B．验电器A带正电，带有绝缘手柄D的金属棒C把A和B连接起来，金属棒中自由电子从B流向A，则金属棒中瞬间电流的方向是从A流向B，故B错误；
C D．电子从B移到A，故B带正电，只有一部分的电子转移到验电器A的金属箔片，仅看到了验电器A的金属箔片的张角变小，故验电器A金属箔片仍带负电，故C正确；D错误。
故选AC。
14．（23-24九年级上·四川泸州·期中）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图2所示。则（ ）
A．电源电压为4VB．电源电压为6V
C．R1阻值为10ΩD．R2的最大阻值为20Ω
【答案】BCD
【解析】由图1可知，定值电阻R1与滑动变阻器R2串联接入电路，电流表测量电路中的电流，电压表测量滑动变阻器R2两端的电压，当滑动变阻器R2的滑片P在b端时，滑动变阻器R2接入电路的阻值最大，电路中的电流最小，由图2可知，此时电路中的电流为0.2A，电压表的示数为4V、滑动变阻器R2的最大阻值为
电源电压
①
当滑动变阻器的滑片P在a端时，滑动变阻器R2接入电路的阻值为0，电路中的电流最大，由图2可知，此时电路中的电流为0.6A，电压表的示数为0V，电源电压为
②
由于电源电压不变，联立①②解得：电源电压U=6V，定值电阻的阻值R1=10Ω。故BCD符合题意，A不符合题意。
故选BCD。
15．（23-24九年级上·辽宁营口·期中）如图所示的电路中，电源电压为4.5V不变，电阻R1的阻值为6Ω，滑动变阻器R2标有“30Ω，0.5A”，电流表量程为“0~0.6A”，电压表量程为“0~3V”，为了保护各电表和元件，下列说法正确的是（ ）
A．电流表的变化范围0.25~0.6A
B．电压表的变化范围3V~1.5V
C．滑动变阻器变化范围3~12Ω
D．滑动变阻器滑片向右滑，电压表示数变小
【答案】BC
【解析】从电路图可知，滑动变阻器与电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
ABC．为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为0.5A，当电流最大为0.5A时，电阻两端的最大电压为
则滑动变阻器两端的最小电压为
所以滑动变阻器连入电路的电阻最小为
由于电压表的量程为“0~3V”，则电压表示数最大为3V，所以电压表的变化范围为3V~1.5V，当变阻器两端的电压最大时，电路中最小电流为
所以电流表的变化范围为0.25~0.5A；此时滑动变阻器接入电路的最大电阻为
故滑动变阻器接入电路的阻值范围是3~12Ω，故A错误，BC正确；
D．滑动变阻器滑片向右滑，滑动变阻器接入电路的电阻变大，由串联电路的分压作用知滑动变阻器两端的电压变大，电压表的示数变大，故D错误。
故选BC。
第Ⅱ卷 非选择题（60分）
三、填空题（本题共6小题，每空1分，共12分。）
16．（23-24九年级上·江苏宿迁·期中）农用拖拉机在作业时需向发动机的散热水箱里加水，这是利用水的 较大的性质；若水箱中质量为20kg的水温度从25℃升高到到75℃，则水吸收的热量是 J。[c水=4.2×103J/(kg·℃)]
【答案】 比热容 4.2×106
【解析】[1]和质量相同的其它物质相比，升高相同的温度，水吸热多，即水的比热容大；汽车发动机用水作冷却剂就是利用水的这个特性。
[2]据题意可知，水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×20kg×(75℃-25℃)=4.2×106J
17．（23-24九年级上·湖南长沙·期中）为了实现中国2030年前“碳达峰”，新疆的达坂城号称“百里风区”风力发电站可以将风能转化为 能从而减少CO2的排放。在转化过程中，能的总量 （选填“变大”“变小”或“不变”）。
【答案】 电 不变
【解析】[1]风力发电时将风能转化为电能。
[2]根据能量守恒定律可知，能量在转化和转移的过程中能的总量不变。
18．（23-24九年级上·福建莆田·期中）如图，油罐车在行驶过程中，油罐车内运输的油来回摇晃，与油罐的金属壁发生摩擦，从而产生 。达到一定程度，就会产生火花引起油箱爆炸。所以油罐车尾部都会接一根铁链。高压线路上的间隔棒是 （导体或绝缘体）
【答案】 静电 绝缘体
【解析】[1]油罐车在行驶过程中，油罐车内运输的油来回摇晃，与油罐的金属壁发生摩擦，产生摩擦起电现象，在油罐上产生静电，如果不及时将这些静电导走，一旦出现放电现象，就会发生爆炸事故。
[2]为了防止导线互相鞭击，在高压输电中使用了如图所示的间隔棒，该间隔棒不容易导电，属于绝缘体。
19．（23-24九年级上·江苏·期中）为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或“b”）处安装一个开关S，断开此开关时，指示灯熄灭，整个装置停止工作。点燃烟花前，定时器在电路中应处于 （选填“断开”或“闭合”）状态，目的是进行倒计时，避免点燃烟花造成人员伤害。
【答案】 a 闭合
【解析】[1]根据题意，安装的开关需要控制指示灯，所以需要将开关安装在a处。
[2]点燃烟花前，点火器不能工作处于被短路的状态，所以定时器需要闭合。
20．（23-24九年级上·云南曲靖·期中）如图是小聪自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。电源电压恒为12V，当油箱浮子内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是 A，据此推理油量表的刻度 （选填“均匀或不均匀”）。
【答案】 0.4 不均匀
【解析】[1]当油箱浮子内油面高度最高时，R的金属滑片在最下端，接入电路中的电阻为0，油量表指针满偏，即为0.6A，此时R0电阻为
当油箱内没有油时，R全部接入电路，油量表的读数最小，为
当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是
[2]当油箱内油面最高时，油量表的示数最大为0.6A，当油箱内油面的高度为最高油面一半时，油量表的示数为0.4A，当油箱内油面最低时，油量表的示数最小为0.3A，即油的体积均匀减小时电流表的示数不是均匀减小的，所以油量表的刻度不均匀。
21．（23-24九年级上·重庆·期中）小何在电学实验箱找到两个灯泡，L1标有“4V，0.5A”，L2标有“6V，0.3A”，忽略灯丝电阻随温度的变化。小何将它们接入一个电源电压可调的电路中，在电路安全的情况下，如果两个灯泡串联，则此时电源电压不能超过 V；如果两个灯泡并联，则流过灯泡L2的电流最大是 A。
【答案】 8.4 0.2
【解析】[1]用电器的电流不能超过额定电流，两个灯泡串联，电流相等，所以最大电流为0.3A，L1电阻为
L2电阻为
根据，所以电源电压最大为
[2]用电器的电压不能超过额定电压，如果两个灯泡并联，则电源电压最大为4V，根据并联电路的电压规律，L2的电压最大为4V，则流过灯泡L2的最大电流为
四、实验探究题（本题共2小题，每空2分，共24分。）
22．（23-24九年级上·江苏无锡·期中）在探究比热容和热值大小的实验中，如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯中两种液体的密度不同。
（1）在烧杯中分别装入 相等的两种液体（选填“质量”或“体积”）；
（2）若要比较不同物质的吸热本领：
①应选择 两图进行实验；
②该实验是通过比较 来间接反映液体吸收热量的多少（选填“升高的温度”或“加热时间”）；
③冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供热物质（使用过程中温度不容易降低），由图丁可知，应选择 （A/B），若该种液体为水，则另一种液体的比热容是 ；
（3）若要比较不同燃料的热值，应选择 两图进行实验。通过实验得到的燃料热值与实际相比将偏 （选填“大”或“小”）。
【答案】（1）质量 （2）甲、丙 加热时间 B 2.1×103 （3）甲、乙 小
【解析】（1）[1]根据控制变量法可知，实验中需要控制液体的质量相同。
（2）①[2]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验。
②[3]该实验是通过比较加热时间来间接反映液体吸收热量的多少，相同时间内，两种液体吸收的热量相同。
③[4]因质量相等的A和B两种液体，在升高相同温度时，B吸热多，B的吸热能力，比热容大，根据Q=cmΔt，质量相同的A、B液体降低相同的温度，B放热多效果好；故从A或B中选一种液体装入暖手袋中作为供热物质，则应选择B。
[5]B为水，根据，在质量和升高温度相同的情况下，吸收的热量与比热容成正比，由图可知，升高相同的温度，A的加热时间是10min，B的加热时间是20min，则A的比热容为水的比热容的一半，即A液体的比热容为
（3）[6][7]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，所以测得的热值会偏小。
23．（23-24九年级上·山东青岛·期中）在“测量电阻Rx阻值”的实验中，电路设计如图甲所示。
（1）闭合开关，移动滑动变阻器的滑片P，当电流表示数为0.3A时，电压表示数如图乙所示，则其示数为 V，未知电阻 。
（2）多次移动滑动变阻器的滑片，记下每次对应的电流值和电压值并求出对应的电阻值，多次测量的目的是 。
（3）若实验中只有一个电压表和一个已知阻值为的定值电阻，在图丙所示的电路中接入一个开关S1同样可以测量未知电阻Rx的阻值，则应将开关S1接在 （填“A”或“B”）处，请将以下实验步骤补充完整：
①闭合开关S，断开开关S1，电压表示数记为；
②同时闭合开关S、S1，电压表示数记为U；
③未知电阻阻值表达式： （用U、和的关系式表示）。
【答案】（1）2.4 8 （2）求平均值减小误差 （3）A
【解析】（1）[1][2] 排除故障后，闭合开关，移动滑动变阻器的滑片P，当电流表示数为0.3A时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.4V，根据欧姆定律可得，未知电阻阻值为
（2）多次移动滑动变阻器的滑片，记下每次对应的电流和电压值并求出对应的电阻值，其目的是多次测量求平均值减小误差。
（3）[3][4]①闭合开关S，断开开关S1，两电阻串联，的电流和Rx的电流相等，通过求出的电流即可求得Rx的电流，因此开关S1接在A处，电压表测量Rx两端的电压，用电压表测出待测电阻Rx两端的电压为；
②闭合开关S、S1，被短路，电路为Rx的简单电路，记下此时电压表读数为U，则电源电压为U；
③闭合开关S，断开开关S1时，根据串联电路的电压特点可知两端的电压
欧姆定律可知电路中的电流，可得则未知电阻Rx阻值表达式为
五、计算题（本题共2小题，共18分。）
24．（9分）（23-24九年级上·四川广元·期中）小红在家利用燃气灶加热，完成了冰的熔化实验，并绘制了冰熔化时温度随时间的变化的关系图。实验时，冰的质量为0.5kg，相同时间内水和冰吸收的热量相同，水的比热容为4.2×103J/(kg·℃)，求：
（1）CD段水吸收的热量；
（2）冰的比热容；
（3）若加热35min共消耗了1.75×10-3m3的天然气，求该燃气灶的效率。（天然气的热值为8.4×107J/m3）
【答案】（1）2.1×104J；（2）2.1×103J/(kg·℃)；（3）50%。
【解析】解：（1）CD段水吸收的热量为
Q吸水=c水m(t水-t0水)=4.2×103J/(kg·℃)×0.5kg×(35℃-25℃)=2.1×104J
（2）AB段冰吸热时间为CD段水吸热时间的一半，所以AB段吸收的热量为CD段水吸收热量的一半，即
AB段冰升高的温度
Δt冰=0℃-(-10℃)=10℃
由Q吸=cmΔt可得冰的比热容
（3）天然气完全燃烧放出的热量
Q放=qV=8.4×107J/m3×1.75×10-3m3=1.47×105JAD时间为AB吸热时间的7倍，所以AD段吸收的热量为AB段水吸收热量的7倍，为
Q吸=7Q吸冰=7×1.05×104J=7.35×104J
该燃气灶的效率
答：（1）CD段水吸收的热量为2.1×104J；
（2）冰的比热容为2.1×103J/(kg·℃)；
（3）该燃气灶的效率为50%。
25．（9分）（23-24九年级上·重庆江津·期中）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：
（1）当电流表的示数为200mA时，R接入电路中的阻值是多少？
（2）当电压表示数为9V时，通过R0的电流是多少？
（3）当电压表的示数是8V，空气的湿度是多少？
【答案】（1）30Ω；（2）0.1A；（3）50%
【解析】解：（1）当电流表的示数为200mA时，电阻R0的电压是
根据串联电路的电压规律可知，电阻R的电压是
根据可知，R接入电路中的阻值是
（2）当电压表示数为9V时，R0的电压是
那么流过R0的电流是
（3）当电压表的示数是8V时，定值电阻两端的电压为
此时通过定值电阻的电流为
串联电路电流处处相等，此时敏电阻R的阻值
由图丙可知，此时空气的湿度是50%。
答：（1）当电流表的示数为200mA时，R接入电路中的阻值30Ω；
（2）当电压表示数为9V时，通过R0的电流0.1A；
（3）当电压表的示数是8V，空气的湿度50%。
六、综合应用题（本题共1小题，每空1分，共6分。）
26．（23-24九年级上·山东烟台·期中）阅读短文，回答下列问题
“电子烟花”绽放别样灿烂
9月23日，杭州亚运会在一场科技感满满的电子烟花秀中拉开了帷幕。这场电子烟花秀不仅给观众带来了视觉盛宴，更展现了杭州亚运会环保理念的独特魅力。
电子烟花的核心部件是一个微型电子发光装置，这些发光装置通常由发光二极管（LED）组成，如图是LED的电路符号，它有两根引线，分别为正极（+）和负极（-），接直流电路时，它只允许电流从它的正极流向负极。当给LED加上合适的正向电压后，不同型号的LED能发出不同颜色的光，其发光效率很高，几乎不会产生热量。如果加上反向电压，则视为断路不能发光。
工作人员通过控制电路根据预设的程序控制LED的亮度和颜色变化，从而模拟出烟花的效果。电子烟花的效果包括闪烁、渐变、跳动等，以营造出多样化的烟花场景。
除了基本的发光效果，一些高级的电子烟花还具备其他特殊功能。例如，一些电子烟花可以通过无线通信技术与其他设备进行互动，实现更加丰富的表演效果。还有一些电子烟花可以通过声音感应器或触摸传感器来实现用户的交互操作，增加乐趣和创意性。
随着科技的不断发展，电子烟花的视觉效果将更加震撼，互动性也会更强。同时，随着环保理念的深入人心，越来越多的活动将会采用绿色低碳的方式举行。电子烟花秀不仅可以有效减少环境污染，还具有可重复使用的优势，将为未来的可持续发展贡献力量。
（1）发光二极管主要由 （选填“导体”、“半导体”或“超导体”）材料制成；二极管具有 性；
（2）为了测试某二极管的性能，将其接入图1所示电路，已知电源电压恒为4.5V，发光二极管额定电压为3.0V。调节变阻器滑片，记录多组电压表、电流表数据，描绘出如图2所示的I-U图像；
①闭合开关S，向左移动滑片时，二极管的电阻 （选填“变大”“变小”或“不变”）；
②当二极管正常发光时，保持滑片位置不变，对调二极管的正负极后再闭合S，电压表示数
（选填“变大”“变小”或“不变”）；
③某次测试时，需要在图1电路中同时接入12颗二极管，为确保二极管正常工作，12颗二极管应 （选填“串联”或“并联”），此时电流表的示数为 。
【答案】 （1）半导体 单向导电 （2） 变小 变大 并联 2.4A
【解析】（1）[1][2]由材料可知，二极管是由半导体做成的器件，LED灯主要由半导体材料制成；半导体具有单向导电性。
（2）[3]分析电路，二极管与滑动变阻器串联，电流表测电路电流，电压表测二极管两端电压。根据串联电路电压的规律和I-U图像可知，当二极管两端电压为U1=2.5V时，电流为50mA即I1=0.05A，此时二极管的电阻为
此时滑动变阻器的电阻为
当二极管两端电压为U2=3.0V时，电流为200mA即I2=0.2A，此时二极管的电阻为
此时滑动变阻器的电阻为
因此可知，闭合开关，此时若将滑片P慢慢向左移动时，滑动变阻器阻值变小，电流变大，此时二极管的电阻变小。
[4]根据题意可知，如果加上反向电压，则视为断路不能发光。所以当二极管正常发光时，保持滑片位置不变，对调二极管的正负极后再闭合S，此时二极管相当于断路，则电压表测电源电压，所以示数变大。
[5][6]由于二极管只有在额定电压下才能正常工作，根据串并联电路电压的特点，应当将12颗二极管并联。发光二极管额定电压为3.0V，由I-U图像可知，电流为0.2A，根据并联电路电流的特点，干路电流等于各支路电流之和，因此电流表的示数为
I=12×0.2A=2.4A
