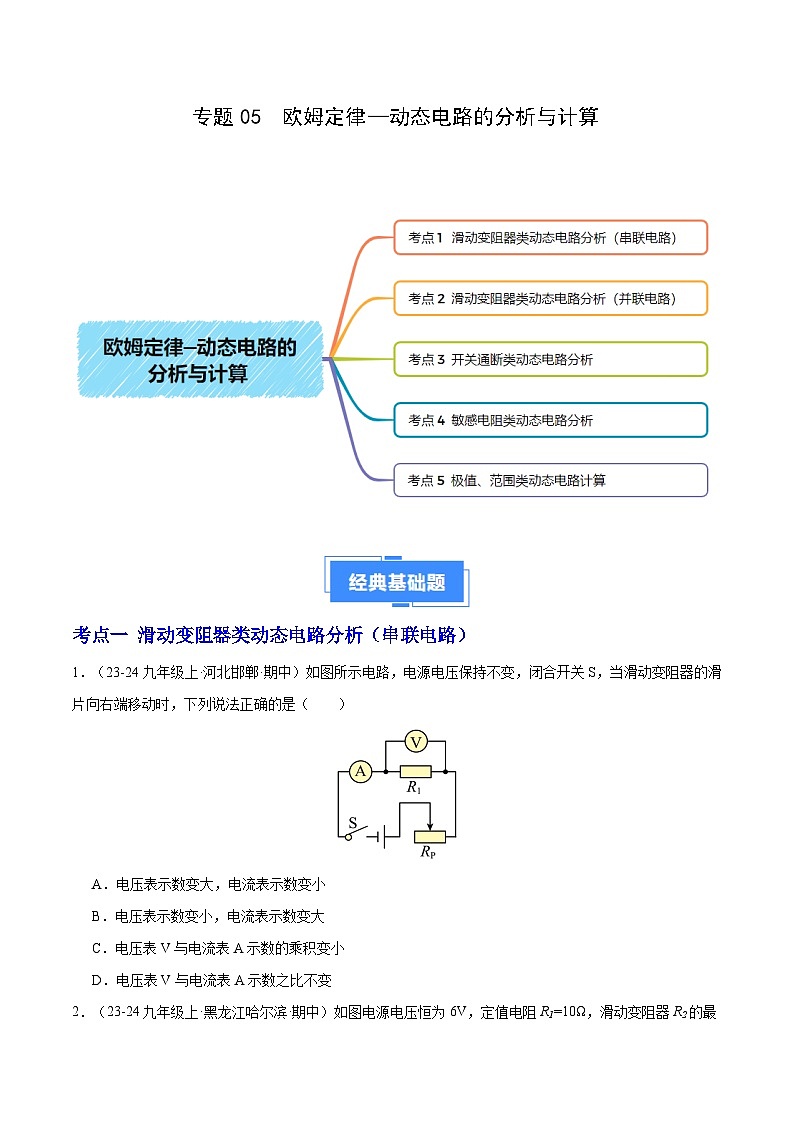

考点一 滑动变阻器类动态电路分析（串联电路）
1．（23-24九年级上·河北邯郸·期中）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表V与电流表A示数的乘积变小
D．电压表V与电流表A示数之比不变

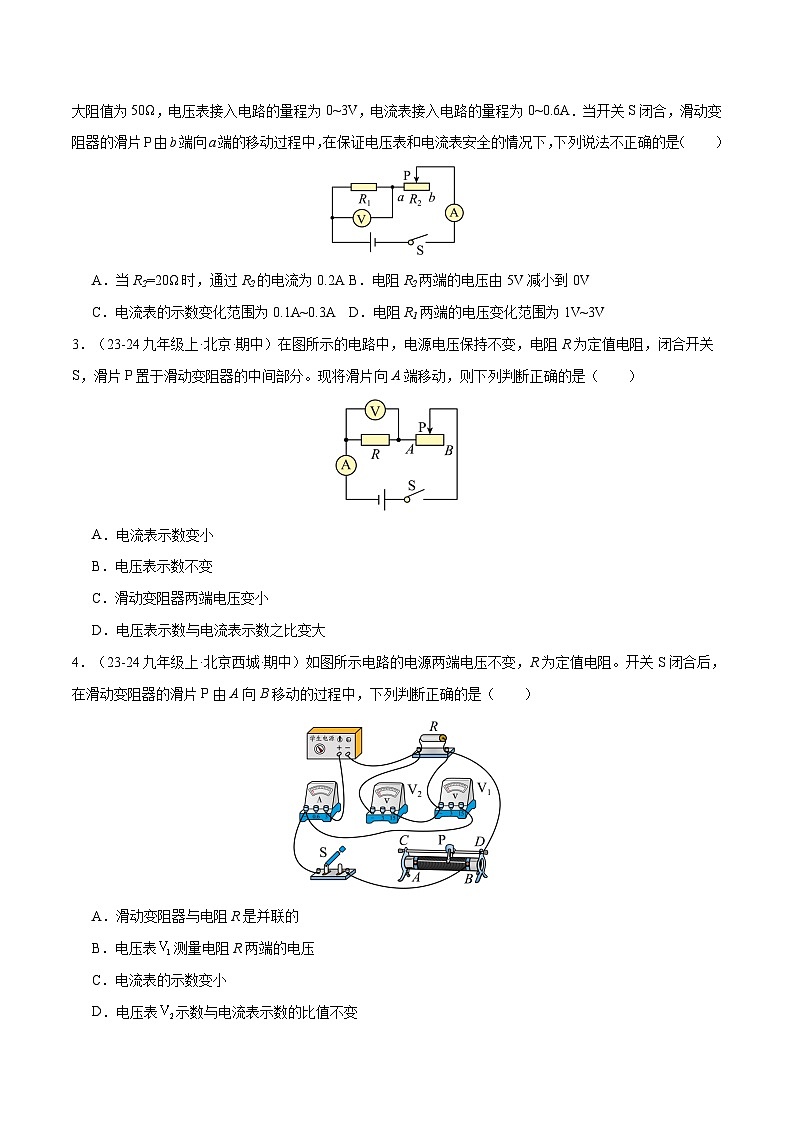

2．（23-24九年级上·黑龙江哈尔滨·期中）如图电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为50Ω，电压表接入电路的量程为0~3V，电流表接入电路的量程为0~0.6A．当开关S闭合，滑动变阻器的滑片P由b端向a端的移动过程中，在保证电压表和电流表安全的情况下，下列说法不正确的是（ ）
A．当R2=20Ω时，通过R2的电流为0.2AB．电阻R2两端的电压由5V减小到0V
C．电流表的示数变化范围为0.1A~0.3AD．电阻R1两端的电压变化范围为1V~3V
3．（23-24九年级上·北京·期中）在图所示的电路中，电源电压保持不变，电阻R为定值电阻，闭合开关S，滑片P置于滑动变阻器的中间部分。现将滑片向A端移动，则下列判断正确的是（ ）
A．电流表示数变小
B．电压表示数不变
C．滑动变阻器两端电压变小
D．电压表示数与电流表示数之比变大
4．（23-24九年级上·北京西城·期中）如图所示电路的电源两端电压不变，R为定值电阻。开关S闭合后，在滑动变阻器的滑片P由A向B移动的过程中，下列判断正确的是（ ）
A．滑动变阻器与电阻R是并联的
B．电压表测量电阻R两端的电压
C．电流表的示数变小
D．电压表示数与电流表示数的比值不变

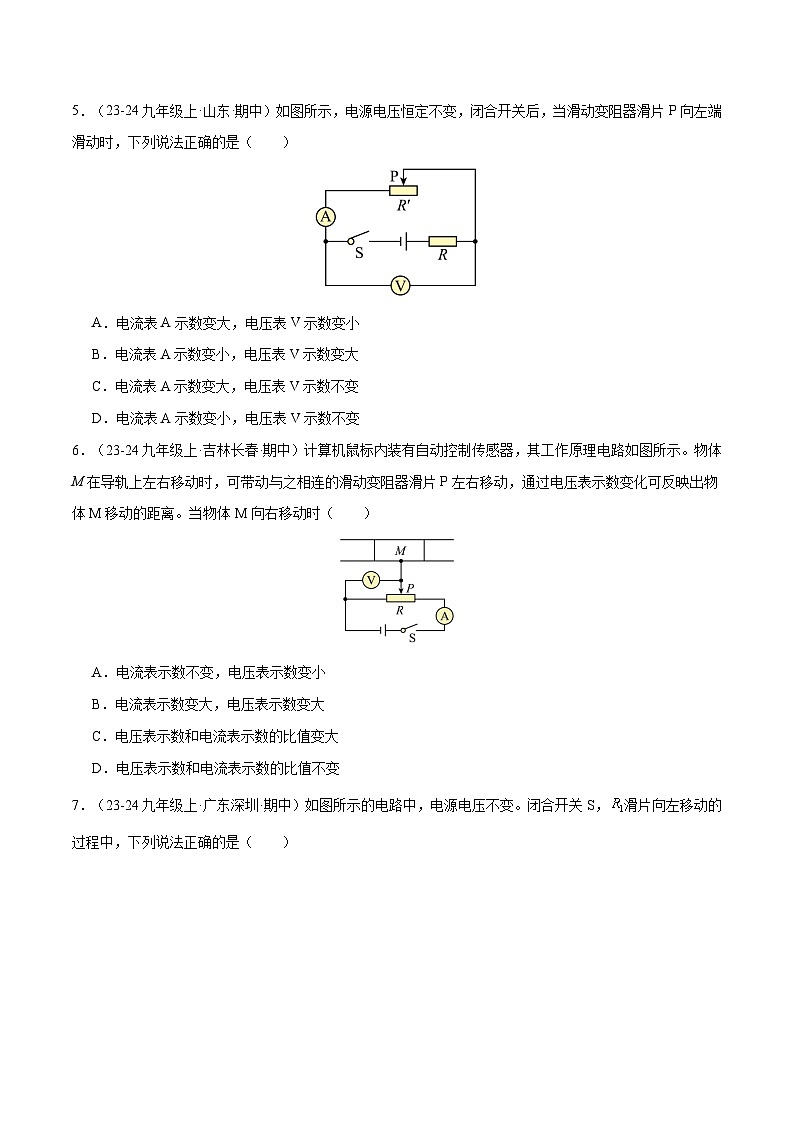

5．（23-24九年级上·山东·期中）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
6．（23-24九年级上·吉林长春·期中）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变
7．（23-24九年级上·广东深圳·期中）如图所示的电路中，电源电压不变。闭合开关S，滑片向左移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小
B．电压表的示数变大
C．电压表示数与电流表A示数的比值变大
D．电压表示数与电压表示数的比值变小
8．（23-24九年级上·河北石家庄·期中）如图所示电路，电源两端电压不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，关于各电表的示数，下 面判断正确的是（ ）
A．电流表A表变小，电压表V表变大B．电流表A表变大，电压表V表不变
C．电流表A表不变，电压表V表变小D．电流表A表变小，电压表V表不变
考点二 滑动变阻器类动态电路分析（并联电路）
9．（23-24九年级上·河南新乡·期中）如图所示电路，电源电压保持不变，开关S 闭合后， 在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A．滑动变阻器连入电路阻值变小
B．电流表 A 的示数变小
C．电压表V 示数变小
D．电压表V 与电流表 A的示数之比不变
10．（23-24九年级上·湖北武汉·期中）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向a滑动时，以下说法正确的是（ ）
A．这是一个并联电路，电流表A2测量总电流
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电路的总电流变大
D．电压表V的示数不变，电流表A1的示数变大，A2的示数不变
11．（23-24九年级上·四川成都·期中）如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变小，电压表的示数不变
C．电流表的示数变大，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
12．（23-24九年级上·四川成都·期中）如图的电路中，电源电压不变，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．滑动变阻器阻值变小B．电压表V的示数变大
C．电流表A1的示数变小D．灯泡的亮度变暗
13．（23-24九年级上·辽宁沈阳·期中）如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时。下列说法正确的是（ ）
A．电流表示数变大，电压表V示数不变
B．电流表示数变大，灯泡L的亮度变大
C．电流表示数不变，电压表V示数不变
D．电压表V示数变小，灯泡L的亮度不变
14．（多选）（23-24九年级上·河南驻马店·期中）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）（不考虑温度对灯丝电阻的影响）
A．电流表A1示数不变、电流表A2示数变大
B．电流表A2示数变大、电压表V示数变小
C．电流表A1示数变大、电压表V示数不变
D．电压表V示数与电流表A1示数的比值不变
考点三 开关通断类动态电路分析
15．（23-24九年级上·安徽马鞍山·期中）如图所示，电源电压不变，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。当开关S2由闭合到断开时，下列说法正确的是（ ）
A．电压表V1示数不变B．电流表A示数不变
C．电压表V1示数变大D．电流表A示数变小
16．（23-24九年级上·湖南怀化·期中）在如图所示的电路中， 下列说法正确的是（ ）
A．闭合开关S， 电压表测L1两端的电压
B．闭合开关S， 电压表测电源两端电压
C．开关S由闭合到断开，电压表示数变大
D．断开开关S， 电压表示数为零
17．（23-24九年级上·福建漳州·期中）如图所示，电源电压不变，当开关由断开到闭合时，电流表的示数（ ）
A．不变B．变大C．变小D．无法判断
18．（23-24九年级上·广东惠州·期中）如图所示，开关S由断开到闭合，则（ ）
A．电压表示数不变B．电流表示数不变
C．电流表示数变大D．灯光的亮度变亮
19．（23-24九年级上·辽宁抚顺·期中）如图所示，电源两端电压保持不变，闭合开关S1和S2，电流表和电压表都有示数；当只断开开关S2时，下列判断正确的是（ ）
A．电流表示数变小，电压表示数不变
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数变大
20．（23-24九年级上·河北邢台·期中）如图所示，当开关S由闭合到断开后，电流表A1的示数将 （选填“不变”“变大”或“变小”），电流表A2的示数将 （选填“不变”“变大”或“变小”）。
考点四 敏感电阻类动态电路分析
21．（23-24九年级上·重庆长寿·期中）如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的变化如图所示，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
22．（23-24九年级上·四川成都·期中）如图是某款电子测温仪以及它内部的原理图，其中电源电压不变，R是热敏电阻，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会随之变大，下列分析错误的是（ ）
A．显示仪是由电压表改装成的
B．被测温者温度越高，电路中的电流越小
C．热敏电阻R的阻值随着温度的升高而减小
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变大
23．（23-24九年级上·山东济宁·期中）小明设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻。电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是（ ）
A．物体重力越大，该电路中的电流越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
24．（多选）（23-24九年级上·辽宁鞍山·期中）如图所示，图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为20Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所示。以下说法中正确的是（ ）
A．湿度减小湿敏电阻的阻值增大
B．湿度增大电流表示数增大
C．湿度为80%时，电流表的示数为0.12A
D．电压表的示数为6V时，监测到空气的湿度为10%
25．（多选）（23-24九年级上·江西南昌·期中）在科技创新比赛中，某同学设计了一种水箱水位监测器，其工作原理如图所示，下列对电路中“电表”的选择，分析正确的是（ ）
A．如果选择电流表，水量减少时电流表示数变大
B．如果选择电压表，水量减少时电压表示数变小
C．如果选择电流表，水量增大时R两端的电压变小
D．如果选择电压表，水量增大时通过R的电流变大
26．（多选）（23-24九年级上·天津静海·期中）随着生活水平的提高，家用小汽车越来越普及。油量表经常由图中电流表改装而成，其中R是滑动变阻器的电阻片。当油量增加时，滑动变阻器的滑片P向下移动，则电路中（ ）
A．电阻增大B．电流增大
C．电阻减小D．电流减小
27．（多选）（23-24九年级上·河北石家庄·期中）如图所示，这是一种显示汽车油箱油量的装置图，电源电压恒定，其中滑杆P相当于滑动变阻器R的滑片，电流表为理想电表，R保持始终接入电路，下列关于该装置的说法正确的是（ ）
A．若电流表读数减小，滑动变阻器R两端的电压增大
B．两电阻电压变化量一定相等
C．若油箱没有油时，则电流表示数为零
D．若电流表读数增大，R接入电路的电阻减小
考点五 极值、范围类动态电路计算
28．（23-24九年级上·重庆长寿·期中）如图所示，电源电压为6V且保持不变，电压表的量程为0~3V，电压表的量程为0~5V，电流表的量程为0~0.6A，小灯泡L标有“4V 10Ω”的字样（不考虑温度对灯丝电阻的影响），滑动变阻器标有“30Ω 1A”的字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法中错误的是（ ）
A．电流表A示数的变化范围是0.15A~0.3A
B．电压表示数的变化范围是1.5V~3V
C．滑动变阻器接入电路的阻值变化范围是10Ω~30Ω
D．电压表示数的变化范围是3V~5V
29．（23-24九年级上·重庆·期中）如图所示电路中，灯泡L的额定电流为0.25A（超过此电流灯泡极易烧坏），其电流与电压关系如图2所示，滑动变阻器R的规格为“，1A”，电流表量程为0~0.6A，电压表量程为0~3V。闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光。下列说法正确的是（ ）
A．灯泡正常工作时电阻为
B．电压表的调节范围为1.5-3V
C．电源电压为6V
D．滑动变阻器的调节范围是
30．（23-24九年级上·河南郑州·期中）标有“5Ω 0.8A”的定值电阻和标有“20Ω 0.5A”的滑动变阻器连接在如图所示的电路中，其中电源电压为4.5V，电流表的量程为0~0.6A，电压表的量程为0~3V。闭合开关，在保证电路安全的情况下，下列说法正确的是（ ）
A．电路中允许通过的最大电流为0.8AB．电流表的示数变化范围是
C．电压表的示数变化范围是 D．滑动变阻器的阻值调节范围是
31．（多选）（23-24九年级上·辽宁营口·期中）小强同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω，0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（ ）
A．滑动变阻器R2接入电路的最小阻值为5Ω
B．电压表示数变化范围为2V～3V
C．通过电阻R1的电流最大值为0.5A
D．滑动变阻器R2调节范围为10Ω～20Ω
32．（多选）（23-24九年级上·河北石家庄·期中）如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R1=10Ω，滑动变阻器R2上标有“20Ω 1A”的字样，电流表的量程为0~0.6A．两个电压表的量程均为0~3V，在保证电路安全的条件下（ ）
A．电流表A的示数范围为0.15~0.3A
B．电压表V1示数范围为0~3V
C．电压表V2示数范围为1.5~3V
D．滑动变阻器R2的阻值取值范围为5~20Ω
33．（多选）（23-24九年级上·辽宁营口·期中）如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表和电压表选择的量程分别为0～0.6A和0～3V。闭合开关S，在保证电路安全的情况下，下列说法中正确的是（ ）
A．电路中的最大电流为0.6AB．R2两端的最大电压为4V
C．R1两端的最小电压为3VD．滑动变阻器阻值的取值范围为2Ω～10Ω
34．（23-24九年级上·黑龙江哈尔滨·期中）如图，电源电压7.5V不变，滑动变阻器标有“40Ω；2A”。当R＝5Ω时，使电压表示数为2.5V；断开开关，将R更换为10Ω电阻后闭合开关，R两端电压变为 V；若更换为10Ω电阻后，电压表量程接为“0~3V”，滑动变阻器的阻值变化范围是 。
35．（23-24九年级上·山东济宁·期中）如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标“20Ω 2A”的字样，闭合开关S后，电流表的示数为1A，电压表的示数是4V，求：
（1）电阻R1的阻值。
（2）电路中的最小电流。
（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。
36．（23-24九年级上·辽宁沈阳·期中）如图所示电路，电源电压保持不变，则下列说法正确的是（ ）
A．若只闭合开关，将滑动变阻器的滑片由中点向右移动，电流表与电流表的示数相等
B．若只闭合开关，将滑动变阻器的滑片由中点向右移动，电压表与电压表的示数之和变大
C．若三个开关都闭合，将滑动变阻器的滑片由中点向右移动，电流表减小的示数大于电流表减小的示数
D．若三个开关都闭合，将滑动变阻器的滑片由中点向右移动，电压表的示数保持不变，电流表的示数变小
37．（23-24九年级上·广东·期中）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A． B．
C． D．
38．（23-24九年级上·重庆·期中）如图甲所示，电源电压恒为18V，灯泡L上标有“10V，0.5A”字样，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为140Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，滑动变阻器两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，电流表示数变化了0.15A，（忽略灯泡电阻随温度的变化），则下列说法中正确的的是（ ）
A．灯泡L的电阻为40Ω
B．定值电阻R0的阻值为20Ω
C．只闭合S和S1，在保证电路安全的情况下，调节滑动变阻器的滑片P，电流表的示数变化范围为0.1A~0.45A
D．只闭合S和S2，在保证电路安全的情况下，调节滑动变阻器的滑片P，电压表的示数变化范围为6V~15V
39．（23-24九年级上·广东佛山·期中）如图甲所示是一种自动测定油箱内油量的装置，R是滑动变阻器的电阻片，油量表由电流表改装而来。
（1）R0在电路中的作用 ；
（2）油箱中的油量减少时，油面下降，这时浮子的下降会带动滑动变阻器的滑片向 移动，从而滑动变阻器连入电路的电阻变 ，从而使电流表的示数变 ；
（3）若将电流表换为电压表，用电压表的指针指示的刻度显示油箱内油面的高度，要求油面升高时电压表的读数变大，请将电压表的电学符号画在图乙中。
40．（22-23九年级上·陕西西安·期中）如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法正确的是（ ）
A．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表V2的示数与电流表A的示数之比变小
B．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变小
C．若滑动变阻器滑片P自b向a移动，电压V2的示数变化量与电流表A的示数变化量的比值变大
D．不管滑片P怎么移动，电压V1的示数变化量U1与电流表A的示数变化量的比值都不变
41．（22-23九年级上·黑龙江哈尔滨·期中）如图所示，滑动变阻器最大阻值，，电源电压是6V且保持不变。当变阻器的滑片P由a端滑到b端，电流表和电压表示数变化范围分别是（ ）
A．0.3A～0.12A；6V～0V
B．保持0.12A不变；3.6V～0V
C．0.3A～0.12A；2.4V～0V
D．保持0.12A不变；3.6V～2.4V
42．（23-24九年级上·山东泰安·期中）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）
①在甲图中，电压表V示数不变，电流表、示数均变大
②在甲图中，电流表、示数均变小，电压表V示数不变
③在乙图中，电压表示数变大，电流表A示数变小，电压表示数不变
④在乙图中，电压表示数不变，电流表A、电压表示数均变小
A．只有①③正确B．只有②③正确C．只有①④正确D．只有②④正确
43．（23-24九年级上·四川·期中）如图所示，电源电压不变，R为滑动变阻器，R0为定值电阻；忽略温度对灯丝电阻的影响。闭合开关S，将滑动变阻器的滑片P向左滑动时，下列说法正确的是（ ）
A．小灯泡的亮度变暗，电压表V1示数变小
B．电压表V2示数和电压表V1示数之差变小
C．电阻R0两端电压变化量等于滑动变阻器两端电压变化量
D．电压表V2变化量和电流表A变化量之比增大
44．（23-24九年级上·福建泉州·期中）如图甲是某兴趣小组设计的身高、体重测量仪的工作电路图。电源U1为6V恒压电源，电流表A1的量程为0~0.6A，R1为踏板下方的压敏电阻，其阻值R1随压力F的变化规律如图乙所示；电源U2电压大小未知，电压表量程为0~15V，电流表A2量程为0~0.6A，滑动变阻器R2为竖直固定放置的变阻器，其滑片P可竖直上下移动，接入电路的阻值与接入电路的长度成正比，R3为20Ω定值电阻。闭合开关S1、S2，身高140cm的小侨站上踏板时，电流表A1示数为0.2A，电流表A2示数为0.45A，此时滑片刚好在距R2下端五分之二位置；身高180cm的小江站上踏板时，电流表A2示数为0.3A，滑片刚好在距R2下端五分之四位置。求：
（1）小侨的重力；
（2）电源U2的电压；
（3）保证电路安全的前提下，该身高测量仪的身高测量范围。
45．（23-24九年级上·湖南永州·期中）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U=6V且恒定不变，定值电阻R0=10Ω电压表量程为0～3V，RP是阻值随水深度变化的电阻，其变化关系图象如图丙所示，RP允许通过的最大电流为0.34A。求：
（1）深度表在水面上时，求电路中的电流；
（2）电压表示数为2.4V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
