2021中考物理真题分类汇编-欧姆定律-电路的动态分析与电路图的设计一（含答案，共59题）
展开
这是一份2021中考物理真题分类汇编-欧姆定律-电路的动态分析与电路图的设计一（含答案，共59题），共37页。
2021中考物理真题分类汇编-欧姆定律-电路的动态分析与电路图的设计一（含答案，共59题）

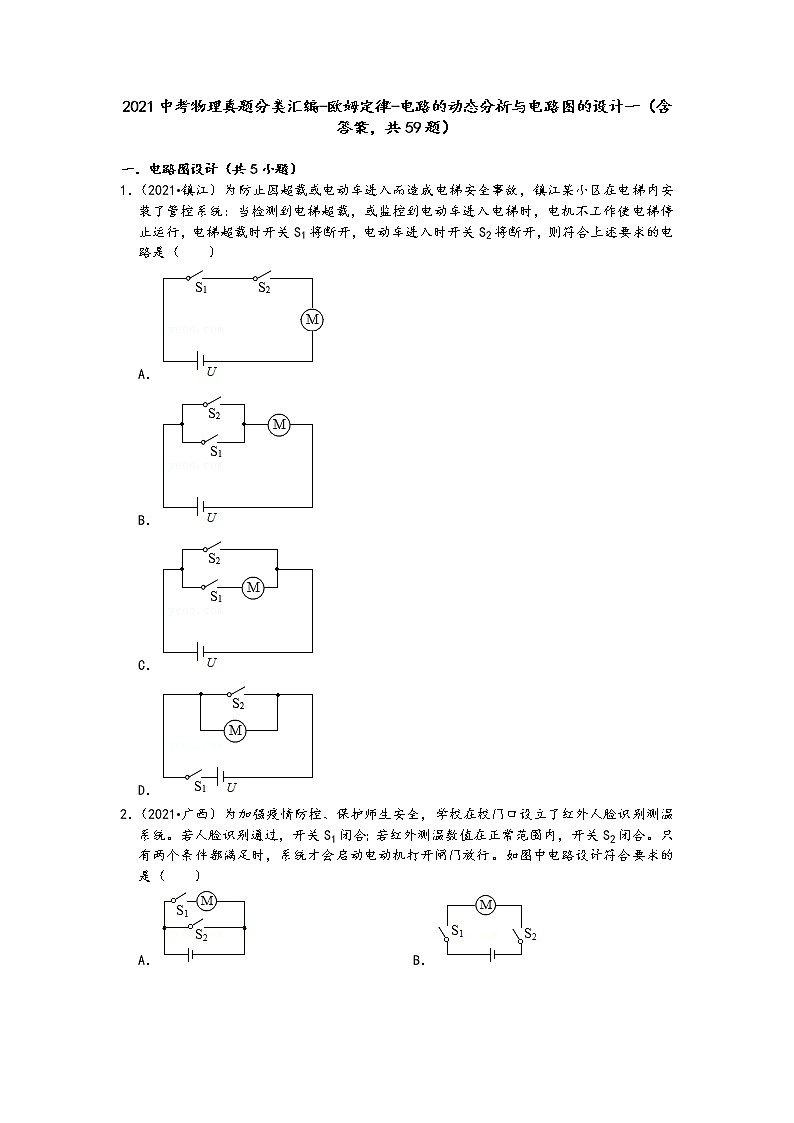

一．电路图设计（共5小题）
1．（2021•镇江）为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合上述要求的电路是（ ）
A．
B．
C．
D．
2．（2021•广西）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是（ ）
A． B．
C． D．

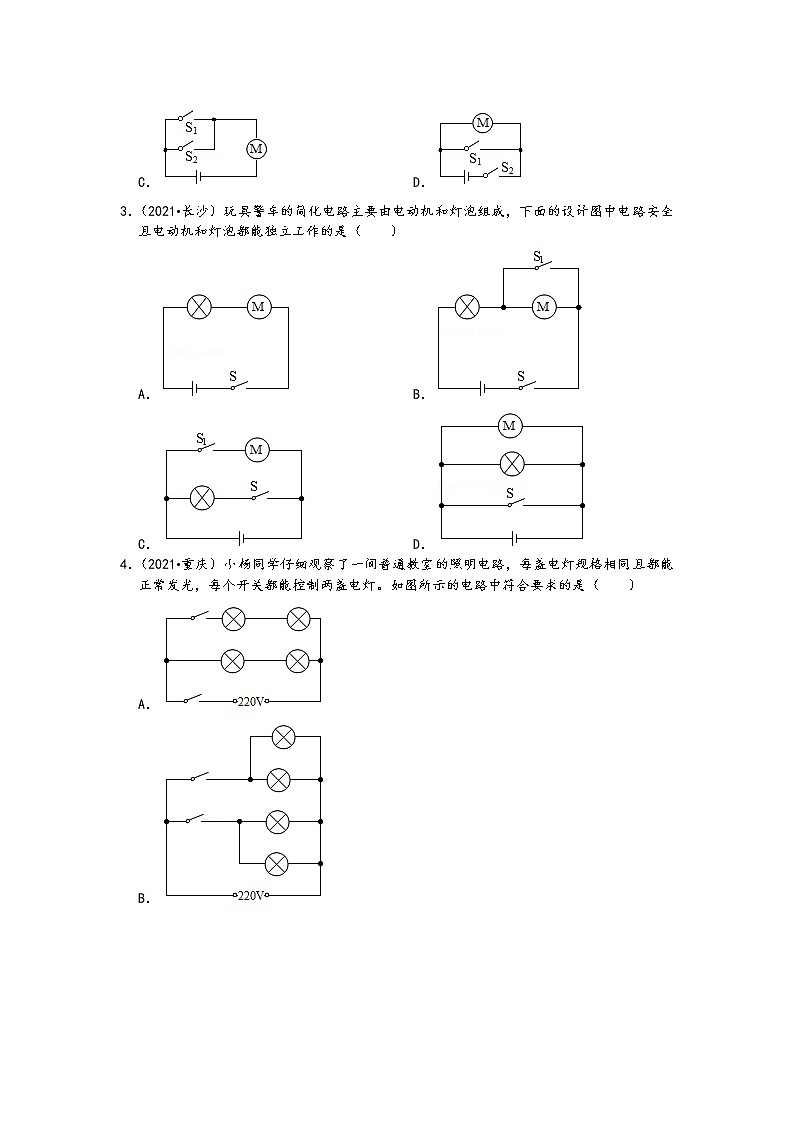

3．（2021•长沙）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4．（2021•重庆）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯。如图所示的电路中符合要求的是（ ）
A．
B．
C．
D．

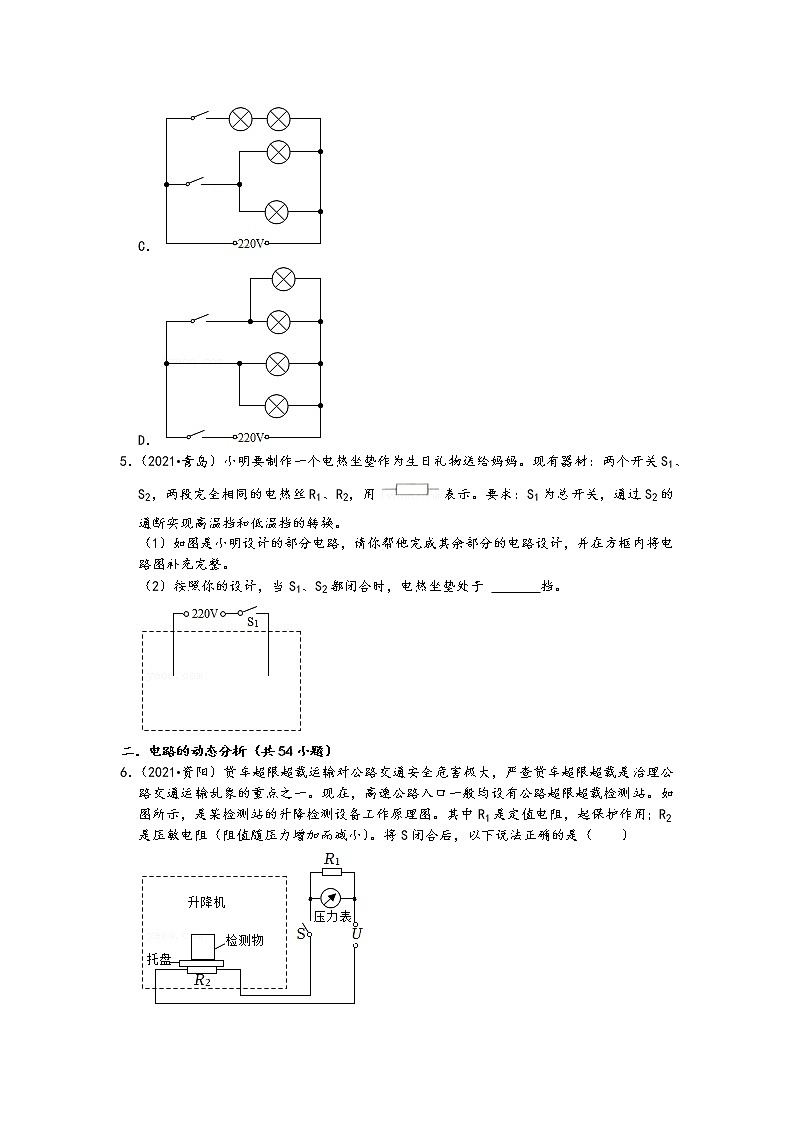

5．（2021•青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材：两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求：S1为总开关，通过S2的通断实现高温挡和低温挡的转换。
（1）如图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于 挡。
二．电路的动态分析（共54小题）
6．（2021•资阳）货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限超载检测站。如图所示，是某检测站的升降检测设备工作原理图。其中R1是定值电阻，起保护作用；R2是压敏电阻（阻值随压力增加而减小）。将S闭合后，以下说法正确的是（ ）
A．压力表实际是一个电流表
B．当升降机静止不动时，检测物越重压力表示数越大
C．压力表示数不变时升降机一定在做匀速直线运动
D．检测物被取走时电路消耗的总功率最大
7．（2021•鄂尔多斯）如图是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R′为光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（ ）
A．通过R0的电流变大 B．R0与R′的电流之比变小
C．计数器两端的电压不变 D．电路的总功率变小
8．（2021•西宁）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
9．（2021•鞍山）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
10．（2021•河池）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
11．（2021•镇江）如图1所示，R1是电阻箱，R2是定值电阻，闭合开关S，改变R1的阻值，两电压表示数与R1关系图像如图2所示，已知图线①和②相互平行，则（ ）
A．①是V1示数和R1的关系图线
B．供电设备两端的电压保持不变
C．电路中电流随R1的增大而减小
D．电路总功率随R1的增大而增大
12．（2021•德州）如图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（ ）
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R0两端电压越大
C．被测者体温越低，整个电路消耗的功率越大
D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小
13．（2021•滨州）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A．电流表A示数不变 B．电压表V示数变小
C．电路消耗的总功率不变 D．电路的总电阻变小
14．（2021•赤峰）教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图，电源电压恒为6V，定值电阻R2＝100Ω，传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是（ ）
A．当过氧乙酸气体浓度增大时，电路中电流表示数变小
B．当过氧乙酸气体浓度增大时，电路中电压表示数变小
C．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45A
D．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为40Ω
15．（2021•朝阳）如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变小，电压表V2的示数不变
B．电流表A的示数变大，电压表V2的示数变大
C．电压表V2示数的变化量小于电压表V1示数的变化量
D．电压表V1的示数和电流表A的示数比值不变
16．（2021•锦州）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A1示数与电流表A2示数的差值变小
D．电压表V示数与电流表A2示数的比值变小
17．（2021•凉山州）在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（ ）
A．电流表示数减小，电压表示数增大
B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变
D．电流表示数不变，电压表示数不变
18．（2021•德阳）如图所示，电源电压恒为6V，电流表量程0﹣0.6A，电压表量程0﹣3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（ ）
A．电路的最大电功率是3.6W
B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
19．（2021•随州）如图所示，电源电压恒定，R0为定值电阻，闭合开关S1、S2后，将滑片P逐渐滑动到变阻器中央，电流表A和A1的示数分别用I和I1表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断正确的是（ ）
A．I1的数值变小，U的数值变大
B．I﹣I1的数值不变
C．UI−I1的数值变大
D．UI的数值变大
20．（2021•宿迁）如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（ ）
A．小灯泡变亮，电压表示数变大
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小
D．小灯泡亮度不变，电压表示数变大
21．（2021•玉林）气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是（ ）
A．电流表的示数减小 B．电压表的示数增大
C．电路消耗的电功率减小 D．电路消耗的电功率增大
22．（2021•湘西州）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（ ）
A．变大 B．变小
C．不变 D．先变小后变大
23．（2021•湘潭）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）
A．电压表示数越小 B．电压表示数越大
C．电路中的电流越大 D．电路中的电流越小
24．（2021•鄂州）如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）
A．电流表示数变小
B．电路的总功率变大
C．电压表V1示数与电流表示数的比值变小
D．电压表V2示数与电流表示数的比值变大
25．（2021•黄石）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关，在滑动变阻器的滑片P向左移动的过程中，下列选项正确的是（ ）
A．电压表的示数减小
B．两电流表的示数均增大
C．电压表V与电流表A2的示数的比值增大
D．电压表V跟电流表A1的示数的乘积减小
26．（2021•辽阳）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（ ）
A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
27．（2021•铁岭）如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
28．（2021•宁夏）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
C．若先闭合S1，再闭合S2，电压表示数变大，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
29．（2021•娄底）如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电流表A示数变小，电压表V1示数变大
B．电流表A示数变大，电压表V2示数变大
C．电压表V1示数与电流表A示数比值变小
D．电压表V2示数与电流表A示数比值变小
30．（2021•兰州）如图所示，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为0.2A～0.5A
C．滑动变阻器R2接入电路的最小阻值为2Ω
D．电阻R1消耗的最大功率为0.9W
31．（2021•烟台）如图所示某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
A．电压表V1的示数变大
B．电压表V2的示数变小
C．电压表V2的示数与电流表A的示数比值变大
D．电压表V1的示数与电流表A的示数比值变小
32．（2021•恩施州）如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
33．（2021•兰州）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
34．（2021•齐齐哈尔）在如图所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表示数减小，电压表示数增大
B．电流表示数减小，电压表示数不变
C．电路总电阻减小，电路总功率增大
D．电流表示数不变，电压表示数不变
35．（2021•贺州）如图所示的电路中，电源电压和R2的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
36．（2021•荆州）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变小
C．电路的总电阻变小
D．电压表示数与电流表示数的比值变大
37．（2021•大庆）如图甲所示，电源电压U恒定不变，R为定值电阻。闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是（ ）
A．滑动变阻器功率为0.72W滑片位置有2处，此2处电流表示数之和为1A
B．电压表示数与电流表示数比值不变
C．电压表示数的减少量与电流表示数的增加量比值减小
D．当电流表示数为1A时，滑动变阻器的滑片P处于a端
38．（2021•海南）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）
A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小
39．（2021•攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转动。当油量减少时，以下说法中正确的是（ ）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
40．（2021•青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小 B．电流表A2的示数变大
C．电压表V的示数变大 D．灯泡L的亮度不变
41．（2021•福建）如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
42．（2021•泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A．电压表V的示数变大
B．电压表V的示数变小
C．电压表V与电流表A1的示数之比不变
D．电压表V与电流表A的示数之比变小
43．（2021•枣庄）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（ ）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
44．（2021•临沂）在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（ ）
A．灯泡的亮度变大 B．电流表的示数不变
C．电压表的示数变小 D．电路的总功率变大
45．（2021•宜昌）如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（ ）
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
46．（2021•昆明）如图甲所示电路的电源电压为3V恒定不变，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图像。闭合开关S后，下列判断正确的是（ ）
A．滑动变阻器的滑片P向左移动，灯泡变暗
B．小灯泡的电阻不随温度的改变而改变
C．滑动变阻器的滑片P向右移动，电压表的示数变小
D．小灯泡正常发光时，滑动变阻器的功率是0.1W
47．（2021•怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R0的电流越大
48．（2021•菏泽）在如图所示的电路中，电源的电压保持不变，R1为定值电阻。开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表A的示数减小
C．电流表A1的示数减小
D．滑动变阻器R2消耗的电功率变大
49．（2021•潍坊）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（ ）
A．压力为0时，电压表示数为0
B．压力变大时，电压表示数变大
C．压力变大时，电压表示数变小
D．压力变大时，电流表示数变小
50．（2021•岳阳）如图所示是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“20Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．电压表示数变大，表示水流速度增大
B．电流表示数变小，表示水流速度增大
C．滑动变阻器允许接入电路的阻值范围为2.5Ω～20Ω
D．电路消耗总功率的变化范围为1.35W～2.7W
51．（2021•东营）如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V 0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（ ）
A．同时闭合S1、S2、S3，将会造成电源短路，烧坏电流表
B．同时闭合S2、S3，向右移动滑动变阻器的滑片，电流表示数变小
C．只闭合S3，移动滑动变阻器的滑片，可使灯泡正常发光
D．只闭合S3，向右移动滑动变阻器的滑片，电压表示数会变大
52．（2021•安徽）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变）。闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A．电流表示数减小，小灯泡变暗
B．电压表示数增大，小灯泡变亮
C．电压表示数与电流表示数的比值减小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
53．（2021•连云港）如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则（ ）
A．电流表A1示数变大 B．电流表A1示数变小
C．电路消耗的总功率变大 D．电路消耗的总功率变小
54．（2021•南充）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻R0的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
55．（2021•泰安）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（ ）
①电磁铁左端为S极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动，电磁铁磁性变强
④将滑片P向a端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确 C．只有②④正确 D．只有②③正确
56．（2021•自贡）如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R消耗的电功率越小
D．身高越高，电路消耗的总功率越大
57．（2021•自贡）如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电流表示数与电压表示数的比值变大
58．（2021•兴安盟）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（ ）
A．电流表的示数变大
B．电压表的示数变小
C．电压表与电流表的示数之比不变
D．电压表与电流表的示数之比变大
59．（2021•通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
参考答案与试题解析
一．电路图设计（共5小题）
1．【解答】解：
根据题意知，开关S1将断开或开关S2将断开，都能使电动机停止工作，说明两开关相互影响，即两开关串联起来控制电动机。由各选项图知，A符合要求，BCD不符合要求。
故选：A。
2．【解答】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项可知B正确。
故选：B。
3．【解答】解：
A、该电路为串联电路，电动机和灯泡工作时相互影响，不能独立工作，故A错误；
B、该电路为串联电路，开关S闭合，S1断开时，电动机和灯泡都工作；开关S闭合，S1闭合时，只有灯泡工作，电动机不能独立工作，故B错误；
C、该电路为并联电路，且每个用电器有独立的开关控制，所以电动机和灯泡都能独立工作，故C正确；
D、由图可知，开关S闭合时，电源短路，故D错误。
故选：C。
4．【解答】解：由题意可知，每盏灯正常工作的电压均为220V，要使四盏灯全部正常发光，它们之间的连接方式只能是并联。每个开关能控制两盏灯，则开关应接在被控制的两盏灯的干路上。
A、四盏灯两两串联后再并联，每盏灯都不能正常发光；闭合上面的开关，四盏灯都不亮。故A不符合题意；
B、四盏灯并联，每个开关都能独立控制两盏灯。故B符合题意；
C、两盏灯串联后再与另外两盏灯并联，所以串联的两盏灯都不能正常发光。故C不符合题意；
D、四盏灯并联，闭合下面的开关只有两盏灯发光；同时闭合两个开关四盏灯才能正常发光。故D不符合题意。
故选：B。
5．【解答】解：（1）方法一：根据题意可知，S1为总开关，通过S2的通断实现高温挡和低温挡的转换，根据并联电路的特点可知，在并联电路中，总功率等于各用电器的功率之和，所以可以将S2与电热丝R2串联接入电路中，然后与电阻R1并联；
方法二：在串联电路中，电路的总电阻越小，根据P=U2R可知，总功率越大；可以将S2与电热丝R2并联接入电路中，然后与电阻R1串联；如图所示：
（2）方法一中，当S1、S2都闭合时，总功率等于两个电阻功率之和，为高温挡；方法一中，当S1、S2都闭合时，R2被短路，总电阻最小，根据P=U2R可知，总功率最大，为高温挡。
故答案为：（1）如上图；（2）高温。
二．电路的动态分析（共54小题）
6．【解答】解：由图可知，该电路为串联电路，电阻R1和R2电阻串联在电路中；
A、压力表与R1并联，所以压力表由电压表改装而成，故A错误；
B、检测物越重，则压力越大，R2的阻值的变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U＝IR可知，R1两端的电压变大，压力表示数变大，故B正确；
C、若压力表示数不变，根据I=UR可知，电路中的电流不变，R2的阻值不变，受到的压力不变，当升降机保持静止或匀速直线运动时，货物受力平衡，压力等于货物的重力，重力不变，压力不变，故C错误；
D、若将检测物取走，R2的阻值变大，总电阻变大，电路中的电流减小，根据P＝UI可知，电路消耗的总功率变小，故D错误。
故选：B。
7．【解答】解：
AB、两电阻串联，计数器（电压表）测R'的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R'变大，电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过R0的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R0与R'的电流之比不变，故AB错误；
C、根据U＝IR可知，R0的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，即计数器的示数变大，故C错误；
D．通过电路的电流变小，电源电压不变时，根据公式P＝UI可知整个电路消耗的总功率变小，故D正确。
故选：D。
8．【解答】解：由实物电路图可知，闭合开关S，定值电阻R与滑动变阻器并联，电流表测干路电流，电压表测电源两端的电压。
因电源电压保持不变，
所以，滑片移动时电压表的示数不变，故AB错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻R的电流不变，
将滑动变阻器的滑片P缓慢向右移动的过程中，变阻器接入电路中的电阻变大，
由I=UR可知，通过滑动变阻器的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表的示数变小，故C错误、D正确。
故选：D。
9．【解答】解：
由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A测干路电流，电流表A1测滑动变阻器支路的电流；
AB、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡支路的电流不变，灯泡的亮度不变；
闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，由I=UR可知，通过滑动变阻器的电流变大，即电流表A1示数变大；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故AB错误；
C、根据R=UI可知，电压表V示数与电流表A1示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，则该比值变小，故C错误；
D、根据并联电路的电流关系可知，电流表A和A1示数之差为通过灯泡的电流；根据R=UI可知，电压表V示数与电流表A和A1示数之差的比值为灯泡的电阻（忽略灯丝电阻的变化），则该比值保持不变，故D正确。
故选：D。
10．【解答】解：由图可知，灯泡和滑动变阻器并联，电流表测量干路中的电流；
闭合开关S，因并联电路中各支路互不影响，所以，移动滑片时，通过灯泡的电流和实际功率均不变，则灯泡的亮度不变，故CD错误；
把滑动变阻器的滑片P自左向右移动（在各元件安全的前提下），滑动变阻器接入电路中的电阻变小，其两端的电压不变，根据欧姆定律可知，通过滑动变阻器的电流变大；根据并联电路的电流特点可知，干路中的电流变大，即电流表示数变大，故A正确，B错误。
故选：A。
11．【解答】解：
A、根据电路图可知，当电阻R1的阻值为0时，其两端的电压也为0，根据图2可知，②是V1示数和R1的关系图线，故A错误；
B、图2中的①是电压表V2示数和R1的关系图线，根据图线可知，当R1增大时，电压表V2示数也是增大的，由于电压表V2测量的是电源电压，所以供电设备两端的电压是改变的，故B错误；
C、根据串联电路的电压关系可知，R2两端电压等于V2示数与V1示数的差值，由于图线①和②相互平行，则V2示数与V1示数的差值保持不变，即R2两端电压保持不变，根据I=UR可知，电路中的电流保持不变，故C错误；
D、R1增大时，电源电压变大，电路中的电流不变，根据P＝UI可知，电路总功率变大，故D正确。
故选：D。
12．【解答】解：
已知显示仪由电压表改装而成，根据电路图可知，R与R0串联，显示仪（电压表）测R0两端的电压；
AB、因热敏电阻R的阻值随温度的升高而减小，所以，被测者体温越高，R的阻值越小，电路的总电阻越小，根据欧姆定律可知，电路中的电流越大；根据U＝IR可知，定值电阻R0两端电压越大，故A错误，B正确；
C、与之相反，被测者体温越低，则电路中的电流越小，由P＝UI可知，整个电路消耗的功率也越小，故C错误；
D、温度相同时，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路的分压特点可知，R0两端分得的电压变大，即显示仪示数会变大，故D错误。
故选：B。
13．【解答】解：由图可知，当开关S断开时，该电路为串联电路，电压表测量的是电源电压，电流表测量电路中的电流；当开关S闭合时，R2被短路，该电路为只有R1的电路，电压表测量的是电源电压，电流表测量电路中的电流；电源电压不变，电路的总电阻减小，根据I=UR可知，电路中的电流会变大，即电流表示数变大，故A错误，D正确；
由于电源电压不变，所以电压表示数不变，故B错误；
根据P＝UI可知，电路消耗的总功率变大，故C错误。
故选：D。
14．【解答】解：
由电路图可知传感器R1和定值电阻R2串联，电压表测R1两端的电压，电流表测电路中的电流；
A、由题知，当过氧乙酸气体浓度增大时，传感器R1的阻值减小，电路的总电阻减小，而电源电压不变，根据I=UR可知电路中电流会变大，即电流表示数变大，故A错误；
B、当过氧乙酸气体浓度增大时，传感器R1的阻值减小，根据串联分压的规律可知传感器R1分得的电压减小，即电压表示数变小，故B正确；
CD、当电路中电压表示数为4.5V时，即U1＝4.5V，则电阻R2两端的电压为U2＝U﹣U1＝6V﹣4.5V＝1.5V，
此时电路中的电流为：I′=U2R2=1.5V100Ω=0.015A，故C错误；
根据欧姆定律可得，此时传感器R1的阻值为：R1=U1I′=4.5V0.015A=300Ω，故D错误。
故选：B。
15．【解答】解：由图可知，两个电阻串联，电压表V1测R1的电压；电压表V2测变阻器的电压，电流表测量电路中的电流；
AB、闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，即电压表V2示数变大；
根据串联电路的电压关系可知，电压表V1的示数变小；
滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；故AB错误；
C、在串联电路中，电源电压等于各部分电压之和，所以电压表V2示数的变化量等于电压表V1示数的变化量，故C错误；
D、根据欧姆定律可知，电压表V1的示数和电流表A的示数比值为R1的阻值，保持不变，故D正确。
故选：D。
16．【解答】解：由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测干路电流，电流表A2测R2支路电流；
A、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A错误；
B、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变；
当滑动变阻器R2的滑片P由中点向下端移动时，变阻器接入电路中的电阻变小，由I=UR可知，通过R2的电流变大，即电流表A2的示数变大；因为通过R1的电流不变，通过R2的电流变大，所以，由并联电路的电流特点可知，干路电流变大，即A1的示数变大，故B错误；
C、根据并联电路的电流关系可知，电流表A1示数与电流表A2示数的差值为通过定值电阻的电流，保持不变，故C错误；
D、电压表V示数不变、电流表A2示数变大，则电压表V示数与电流表A2示数的比值变小，故D正确。
故选：D。
17．【解答】解：
由电路图可知，闭合开关S后，定值电阻R1与滑动变阻器R2并联，电压表测并联电路两端的电压，电流表测通过R1的电流；
因为并联电路中各支路互不影响，所以当滑片向右移动时，通过定值电阻R1的电流不变，即电流表示数不变；
由于电压表测量并联电路两端的电压（等于电源电压），因此电压表的示数始终不变，故D正确。
故选：D。
18．【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A、根据P＝UI可得，灯的额定电流：IL额=P额U额=0.625W2.5V=0.25A；
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为Imax＝0.25A；
电路的最大电功率是：Pmax＝UImax＝6V×0.25A＝1.5W，故A错误；
B、由I=UR可得，灯泡的电阻：RL=U额IL额=2.5V0.25A=10Ω，
当滑动变阻器全部接入电路中时，电路中的电流是最小的，则最小电流为：Imin=URL+R滑=6V10Ω+50Ω=0.1A；则电流表示数变化范围是0.1A﹣0.25A，故B正确；
C、电流最大时，电路中的最小总电阻：Rmin=UImax=6V0.25A=24Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω，所以滑动变阻器的阻值允许调节的范围是14﹣50Ω，故C错误；
D、当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U＝IR可知灯泡两端的电压变小，即电压表示数变小，故D错误。
故选：B。
19．【解答】解：由图可知，该电路为并联电路，电压表测量电源的电压，电流表A测量干路中的电流，电流表A1测量通过滑动变阻器的电流；
由于电源电压不变，在移动滑动变阻器滑片的过程中，电压表示数不变；
闭合开关S1、S2后，当滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1示数变小；
并联电路互不影响，通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流会变小，即电流表A示数变小；
A、电流表A1示数变小，I1的数值变小，电压表示数U不变，故A错误；
B、根据并联电路的电流关系可知，I﹣I1的数值为通过定值电阻的电流，保持不变，故B正确；
C、电源电压U不变，I﹣I1的数值不变，则UI−I1的数值不变，故C错误；
D、电源电压U不变，I变小，则UI的数值变小，故D错误。
故选：B。
20．【解答】解：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中，由于电源电压不变，所以电压表示数不变；并联电路中各支路互不影响，所以灯泡的亮度不变，故B正确。
故选：B。
21．【解答】解：
由电路图可知，闭合开关，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；
A、由题知，当气体的浓度增大时，气敏电阻R的阻值减小，则串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中电流增大，即电流表示数变大，故A错误；
B、因电阻R0的阻值不变，电路中电流变大，由U＝IR可知，电阻R0两端电压变大，根据串联电路的电压关系可知，R两端的电压变小，即电压表示数变小，故B错误；
CD、电源电压不变，电路中电流变大，根据P＝UI可知电路消耗的总功率变大；
综上所述，故C错误，D正确。
故选：D。
22．【解答】解：由电路图可知，闭合开关，灯泡与滑动变阻器串联，电压表也串联接入电路；
滑动变阻器滑片向右滑动的过程，由于电压表串联在电路中，电压表测量电源电压，故电压表示数不变。
故选：C。
23．【解答】解：由图可知：滑动变阻器全部电阻连入电路，滑片P的移动不改变电路中的电阻，根据欧姆定律可知电路中电流不变，故CD错误；
由于电压表测量滑动变阻器下部分R2两端的电压，当被测者的身高越高时，滑片P向上移动，滑动变阻器下部分R2的阻值变大，由U＝IR可知R2两端的电压变大，即电压表示数变大，故A错误，B正确。
故选：B。
24．【解答】解：由电路图可知，闭合开关，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；
A、滑动变阻器的滑片P由b向a端移动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表A的示数变大，故A错误；
B、电源电压不变，电路中电流变大，根据P＝UI可知，电路的总功率变大，故B正确；
C、根据R=UI可知，电压表V1示数与电流表示数的比值为灯泡的电阻，因灯泡电阻不变，则该比值不变，故C错误；
D、根据R=UI可知，电压表V2示数与电流表示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，所以该比值变小，故D错误。
故选：B。
25．【解答】解：由电路图可知，闭合开关，R1与R2并联后再与滑动变阻器串联，电压表测并联部分的电压，电流表A1测干路电流，电流表A2测R2支路的电流。
ABD．在滑动变阻器的滑片P向左移动的过程中，变阻器接入电路中的电阻减小，电路的总电阻减小，
由I=UR可知，电路中的总电流增大，即电流表A1的示数增大，
由U＝IR可知，并联部分的电压增大，即电压表V的示数增大，故A错误；
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，R2支路的电流增大，即电流表A2的示数增大，故B正确；
由电压表V的示数增大和电流表A1的示数增大可知，电压表V跟电流表A1的示数的乘积增大，故D错误；
C．由R=UI可知，电压表V与电流表A2的示数的比值等于R2的阻值，则其比值不变，故C错误。
故选：B。
26．【解答】解：由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；
A、开关闭合，向右调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小，故A错误；
B、电源电压不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小，故B错误；
C、由于电源电压不变，移动滑片时，电压表V2示数不变；电路中的电流变小，根据U＝IR可知，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表V1示数变大，所以电压表V2与电压表V1示数之差变小，故C正确；
D、根据R=UI可知，电压表V1与电流表A示数之比为滑动变阻器接入电路的电阻，电阻变大，比值变大，故D错误。
故选：C。
27．【解答】解：
ABC、只闭合开关S1，该电路为串联电路，电流表测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量滑动变阻器右部分两端的电压；
由于电压表在电路中相当于断路，移动滑片时，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变，灯泡的实际功率不变，灯泡的亮度不变，故A错误；
根据U＝IR可知，滑动变阻器两端的电压不变，即V1示数不变；滑动变阻器的滑片由右向左滑动过程中，与电压表V2并联部分的电阻变大，根据U＝IR可知，电压表V2示数变大，所以电压表V1与电压表V2的示数差变小，故B正确；
电压表V1示数不变，电流表A的示数不变，其比值不变，故C错误；
D、再闭合S2，变阻器左边部分被短路，该电路为串联电路，电流表测量电路中的电流，电压表V1和V2测量滑动变阻器两端的电压，调节变阻器的滑片，滑动变阻器接入电路的电阻发生变化，总电阻改变，根据欧姆定律可知，电路中的电流改变，通过灯泡的电流改变，则灯泡的亮度改变，故D错误。
故选：B。
28．【解答】解：
A．同时闭合两个开关，两灯泡并联，电压表测电源两端的电压，电流表测电路中的电流，
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，只有两灯泡的电阻相等时通过它们的电流才相等，否则不相等，故A错误；
BC．先闭合S1时，电路为灯泡L1的简单电路，电压表测电源两端的电压，电流表测通过L1的电流，
再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路中的电流，
由电源电压保持不变可知，电压表的示数不变，故C错误；
因并联电路中各支路独立工作、互不影响，
所以，通过L1的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表的示数变大，故B正确；
D．若灯L1被短路，闭合S1、S2后，电流从电源的正极出发，经电流表、短路位置、开关S1后回到电源的负极，会造成电源短路，
此时两灯泡均不发光，电流表损坏，故D错误。
故选：B。
29．【解答】解：由电路图可知，闭合开关，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
AB、当滑动变阻器的滑片P从a端向b端滑动时，变阻器接入电路中的电阻变小，串联电路总电阻等于各部分电阻之和，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表A的示数变大，由U＝IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V2的示数变小，故AB错误；
CD、根据R=UI可知，电压表V1示数与电流表A示数比值为R1的阻值，因R1的阻值不变，则该比值不变；电压表V2示数与电流表A示数比值等于R2的阻值，而R2的阻值变小，则该比值变小，故D正确，C错误。
故选：D。
30．【解答】解：由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
当电压表的示数U1＝3V时，电路中的电流I=U1R1=3V10Ω=0.3A，
因串联电路中各处的电流相等，且电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为0.5A，
所以，电路中的最大电流为0.3A，故B错误；
此时电路消耗的功率最大，电阻R1消耗的功率最大，滑动变阻器R2接入电路的阻值最小，
则电路消耗的最大功率：P大＝UI＝6V×0.3A＝1.8W，故A错误；
此时电路的总电阻：R总=UI=6V0.3A=20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器R2接入电路的最小阻值：R2小＝R总﹣R1＝20Ω﹣10Ω＝10Ω，故C错误；
电阻R1消耗的最大功率：P1大＝U1I＝3V×0.3A＝0.9W，故D正确。
故选：D。
31．【解答】解：由电路图可知，闭合开关S，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流。
ABC．当压力F增大时，滑片P下移，变阻器R2接入电路中的电阻变大，电路的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表A的示数变小，
由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小，故A错误；
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；
则电压表V2的示数与电流表A的示数比值变大，故C正确；
D．由R=UI可知，电压表V1的示数与电流表A的示数比值等于R1的阻值，其比值不变，故D错误。
故选：C。
32．【解答】解：由电路图可知，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压，A测电路中的电流；
AB、当开关S闭合后，滑片从最右端向左端移动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据I=UR可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，R1两端的电压变大，即V1的示数变大；根据串联电路的电压关系可知，滑动变阻器两端的电压变小，即V2的示数变小，故AB错误；
CD、由题意可知，R1为定值电阻且小于R2的最大阻值，
电压表V2的示数与电流表示数的乘积（即R2的电功率）：
P=(UR1+R2)2R2=U2R2R12+2R1R2+R22=U2(R1−R2)2+4R1R2R2=U2(R1−R2)2R2+4R1，
则当R1＝R2时，R2的电功率最大，即电压表V2的示数与电流表示数的乘积最大，
所以滑片从最右端向左移动的过程中，电压表V2的示数与电流表示数的乘积先变大后变小，故C正确，D错误。
故选：C。
33．【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故AD错误；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变大，
因串联电路中总电压等于各分电压之和，且电源电压恒定不变，
所以，滑动变阻器R2两端的电压变小，即电压表的示数变小，故B错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。
故选：C。
34．【解答】解：由图可知，R1和R2并联，电压表测量电源的电压；电流表测量R1的电流；
滑片向右移动时，由于电源电压不变，则电压表示数不变；因并联电路中各支路互不影响，所以通过R1的电流不变，即电流表示数不变，故D正确，AB错误；
当闭合开关S，滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路的总电阻变大；根据P=U2R可知，总功率变小，故C错误。
故选：D。
35．【解答】解：由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测干路电流，电压表V测电源两端的电压。
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，R2支路的电流不变，电流表A1的示数不变，则电压表V与电流表A1示数的比值不变；
将滑动变阻器的滑片P从中点向左移动，接入电路中的电阻变大，由I=UR可知，R1支路的电流变小；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小；
电源电压不变，总电流变小，根据P＝UI可知，电路的总功率变小；
综上所述，C正确。
故选：C。
36．【解答】解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；
滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大；电源电压U不变，由I=UR可知，电路电流变小，电流表示数变小，根据U＝IR可知，灯泡两端的电压变小，根据P＝UI可知，灯泡的实际功率变小，灯泡变暗；
电压表示数与电流表示数的比值为灯泡的电阻，灯泡的实际功率变小，灯丝的温度降低，灯泡的电阻变小，电压表示数与电流表示数的比值变小；
综上所述，B正确。
故选：B。
37．【解答】解：由电路图可知，滑动变阻器与定值电阻R串联，电压表测变阻器两端的电压，电流表测电路中的电流。
根据P＝I2R滑可知，滑动变阻器的功率与电流图像为二次函数图像，因此图3为滑动变阻器的功率与电流图像，由P＝UI可知，图1为电路总功率与电流图像，则图2为定值电阻的功率与电流关系图像；
由电路图和图1可知，当电路电流为最大1A时，滑动变阻器接入电路的阻值为0，电路的总功率最大，即3W，由P＝UI可知，电源电压：U=PI=3W1A=3V，
由I=UR可得，定值电阻的阻值：R=UI=3V1A=3Ω；
A、当滑动变阻器功率为0.72W时，由P＝I2R滑＝（UR+R滑）2R滑可得：0.72W＝（3V3Ω+R滑）2R滑
解答：R滑1＝2Ω，R滑2＝4.5Ω
则I1=UR+R滑1=3V3Ω+2Ω=0.6A，I2=UR+R滑2=3V3Ω+4.5Ω=0.4A，
此2处电流表示数之和：I′＝I1+I2＝0.6A+0.4A＝1A，故A正确；
B、因串联电路各处电流相等，电压表测滑动变阻器两端电压，因此电压表示数和电流表示数的比值等于滑动变阻器接入电路的阻值，而滑片P从a移向b的过程中，滑动变阻器接入电路的阻值变小，因此其比值变小，故B错误；
C、由串联电路电压规律和电流规律可知，定值电阻：R=△U△I，因此电压表示数的减少量与电流表示数的增加量比值等于定值电阻的阻值，即比值不变，故C错误；
D、当滑动变阻器的滑片在b端时，接入电路的阻值为0时，电路电流最大为1A，故D错误。
故选：A。
38．【解答】解：由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
将滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器两端的电压变大，电压表示数变大；
滑动变阻器阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小。
故选：D。
39．【解答】解：电路图可知，R0与R串联，电流表测电路中的电流；
当油量减少时，浮子向下移动，滑动变阻器的滑片向上移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U＝IR可知，定值电阻R0两端的电压减小；根据P＝UI可知，电路消耗的总功率变小，故D正确，ABC错误。
故选：D。
40．【解答】解：由图示电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；
ABD、滑动变阻器的滑片P由图示位置向下端滑动的过程中，滑动变阻器接入电路的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大；由于并联电路中各支路互不影响，则通过灯泡的电流不变，电流表A2的示数不变，灯泡的亮度不变；根据并联电路的电流关系可知，干路电流变大，故AB错误，D正确；
C、电压表测电源两端电压，电源电压不变，电压表示数不变，故C错误。
故选：D。
41．【解答】解：
A.由电路图可知，显示仪与R0并联，则显示仪是由电压表改装成的，故A错误；
B.由热敏电阻的阻值随温度的升高而减小可知，测较高温度时，R的阻值变小，电路的总电阻变小，由I=UR可知，电路中的电流变大，R0两端的电压变大，即R0两端的电压较大，故B正确；
C.测温仪的最大测量值（即电压表的最大示数）一定，由串联电路中总电压等于各分电压之和可知，此时热敏电阻两端的电压也一定，当增大测温仪的最大测量值时，热敏电阻R的阻值变小，由I=UR可知，通过R的电流变大，即电路的电流变大，由R=UI可知，R0的阻值应减小，故C错误；
D.测温仪的最大测量值（即电压表的最大示数）一定，由I=UR可知，最大测量时电路中的电流一定，当增大电源电压时，由R=UI可知，电路的总电阻变大，则热敏电阻的阻值变大，测温仪的最大测量值会减小，故D错误。
故选：B。
42．【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A测干路的电流；
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故AB错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，即电流表A1的示数不变，所以电压表V与电流表A1的示数之比不变，故C正确；
当滑动变阻器滑片P向右移动的过程中，滑动变阻器接入电路中的电阻变大，由I=UR可知，该支路的电流变小，
根据并联电路电流的规律可知，干路中电流减小，即电流表A的示数变小，所以电压表V与电流表A的示数之比变大，故D错误。
故选：C。
43．【解答】解：由电路图可知，定值电阻与滑动变阻器并联，电压表V测电源两端的电压，电流表A测量干路中的电流；
由于电源电压不变，滑片移动时，电压表示数不变；
并联电路各支路互不影响，滑片移动时，通过定值电阻的电流不变；
闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，根据并联电路的电流关系可知，干路中的电流变小，电流表示数变小，故B正确。
故选：B。
44．【解答】解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；
由于电源电压不变，移动滑片时，电压表示数不变，故C错误；
并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的亮度不变，故A错误；
闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故B错误；
电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D正确。
故选：D。
45．【解答】解：由电路图可知，闭合开关S1时，电路为灯泡的简单电路，电流表测通过灯泡的电流，电压表测电源两端的电压；
A、再闭合开关S2后，灯泡与定值电阻并联，电流表测干路电流，电压表仍测电源两端的电压，由电源两端的电压恒定可知，电压表的示数不变，故A错误；
BCD、因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，灯泡的亮度不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大，故BC错误，D正确。
故选：D。
46．【解答】解：
A、由图可知，闭合开关S后，灯泡与变阻器串联，电流表测量电路电流，电压表测量R两端的电压，滑片P向左滑动时，滑动变阻器接入电路的阻值变小，电路中总电阻变小，电源电压不变，根据欧姆定律可知，电路中的电流变大，灯丝中电流变大，电根据串联分压特点可知滑动变阻器两端的电压变小，根据串联电路的电压特点可知灯泡两端的电压变大，根据P＝UI可知灯丝的实际功率变大，灯泡变亮，故A错误；
B、从图乙可知，灯泡的I﹣U图像为一条曲线，且当灯泡两端电压升高，灯丝温度升高，故小灯泡的电阻随温度的升高而变化，故B错误；
C、由图可知，闭合开关S后，灯泡与变阻器串联，电压表测变阻器两端的电压，滑片P向右滑动时，滑动变阻器接入电路的阻值变大，根据串联分压的特点可知，电压表示数变大，故C错误；
D、小灯泡两端的电压等于额定电压：UL＝2.5V，灯泡正常发光，由图象可知灯泡的额定电流为：IL＝0.2A，
根据串联电路电压的规律，滑动变阻器的电压为：U滑＝U﹣UL＝3V﹣2.5V＝0.5V，
串联电路电流处处相等，所以通过滑动变阻器的电流：I滑＝IL＝0.2A，
此时滑动变阻器的功率：P滑＝U滑I滑＝0.5V×0.2A＝0.1W，故D正确。
故选：D。
47．【解答】解：由图可知，两个电阻串联，电压表测定电阻R0两端的电压；
A、体温越高，由图丙知，热敏电阻R的阻值越小，故A错误；
BCD、体温越高，热敏电阻R的阻值减小，由串联分压原理可知，热敏电阻R分得的电压越小，根据串联电路电压的规律，定值电阻R0两端的电压越大，即电压表示数越大；故B正确；
相反，体温越低，热敏电阻R的阻值越大，总电阻越大，根据欧姆定律I=UR可知，电路中的电流越小，即通过R0的电流越小；由串联分压原理可知，热敏电阻R的电压越大，故CD错误。
故选：B。
48．【解答】解：由电路图可知，开关S闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电压表V测电源两端的电压。
AC.因电源的电压保持不变，所以滑片移动时电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，所以滑片移动时通过R1支路的电流不变，即电流表A1的示数不变，故C错误；
BD.将滑动变阻器R2的滑动触头向右移动时，变阻器接入电路中的电阻变大，由I=UR可知，通过R2的电流变小，而变阻器两端的电压不变（等于电源电压），则由P＝UI可知，滑动变阻器R2消耗的电功率变小，故D错误；
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小，故B正确。
故选：B。
49．【解答】解：由电路图可知，闭合开关S，定值电阻R0和压敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。
A.由压敏电阻R的阻值随压力增大而减小可知，压力为0时，R的阻值不为零，
由串联电路的分压特点可知，R两端的电压不为0，即电压表的示数不为0，故A错误；
BCD.由压敏电阻R的阻值随压力增大而减小可知，压力变大时，R的阻值减小，电路的总电阻减小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故D错误；
由U＝IR可知，R0两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压变小，即电压表的示数变小，故B错误、C正确。
故选：C。
50．【解答】解：
由图知，定值电阻R1与变阻器R2串联，电压表测变阻器R2的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小；当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，R2的滑片上移，R2接入电路的阻值减小，总电阻减小，由I=UR可知，电流表示数变大，
根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A、B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I=UR1=4.5V5Ω=0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为I大＝0.6A；
电路的最大功率为：P大＝UI大＝4.5V×0.6A＝2.7W；
此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻：
R=UI大=4.5V0.6A=7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2小＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：I小=U1R1=1.5V5Ω=0.3A，
则滑动变阻器接入电路中的最大阻值：
R2大=U2I小=3V0.3A=10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C错误；
电路的最小功率为：P小＝UI小＝4.5V×0.3A＝1.35W；
所以，电路的总功率的变化范围为1.35W∼2.7W，故D正确。
故选：D。
51．【解答】解：
A.同时闭合S1、S2、S3时，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路中的电流，
所以，不会造成电源短路，不会烧坏电流表，故A错误；
B.同时闭合S2、S3时，电路为滑动变阻器的简单电路，电压表测电源两端的电压，电流表测电路中的电流，
向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，
由I=UR可知，电路中的电流变大，即电流表示数变大，故B错误；
C.只闭合S3时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
由电路图可知，电压表的量程为0～15V，电流表的量程为0～0.6A，
因串联电路中总电压等于各分电压之和，且灯泡正常发光时的电压UL＝2.5V，
所以，此时滑动变阻器两端的电压：U滑＝U﹣UL＝6V﹣2.5V＝3.5V＜15V，电压表安全，
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：I=PLUL=0.5W2.5V=0.2A＜0.6A，电流表安全，
滑动变阻器接入电路中的电阻：R滑=U滑I=3.5V0.2A=17.5Ω＜30Ω，电路安全，
所以，移动滑动变阻器的滑片，可使灯泡正常发光，故C正确；
D.只闭合S3时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，
由串联电路的分压特点可知，变阻器两端分得的电压变小，即电压表的示数变小，故D错误；
故选：C。
52．【解答】解：由图知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测变阻器两端电压，
滑动变阻器的滑片P从b端向a端滑动的过程中，变阻器连入电路的阻值变小，电路的总电阻变小，串联电路总电阻等于各分电阻之和，所以电源电压不变，由I=UR知，电路中电流变大，所以电流表示数变大；
灯泡电阻不变，根据U＝IR知，灯泡两端电压变大，由P＝UI知，灯泡的实际功率变大，所以灯泡变亮；
由R=UI可知，电压表与电流表比值等于滑动变阻器连入电路的阻值，所以两表比值变小。
综上分析知，C正确，ABD错误。
故选：C。
53．【解答】解：由电路图可知，闭合开关S1后，电路为灯泡L1的简单电路，电流表A1、A均测通过L1的电流；
当再闭合开关S2时，灯泡L1和L2并联，电流表A1测灯泡L1支路的电流，电流表A测干路电流。
AB.因并联电路中各支路独立工作、互不影响，且电路中电源电压保持不变，
所以，通过灯泡L1的电流不变，即电流表A1示数不变，故AB错误；
CD.因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，
由P＝UI可知，电路消耗的总功率变大，故C正确、D错误。
故选：C。
54．【解答】解：由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流。
A.若电流表读数增大，由I=UR的变形式R=UI可知，电路中的总电阻变小，由串联电路中总电阻等于各分电阻之和可知，R接入电路的电阻减小，故A正确；
B.若电流表读数增大，R接入电路的电阻减小，由杠杆的作用可知，浮子应上浮，则油箱油量应增多，故B正确；
C.若电流表读数减小，由P＝UI＝I2R可知，电阻R0的功率减小，故C正确；
D.若电流表读数减小，由U＝IR可知，电阻R0两端的电压减小，由串联电路中总电压等于各分电压之和可知，滑动变阻器R两端的电压增大，故D错误。
故选：D。
55．【解答】解：
①根据安培定则判断电磁铁的左端为N极、右端为S极，故①错误；
②在磁体的外部，磁感线是从N极出来回到S极的，所以电磁铁外部的磁感线从左端出发回到右端，故②正确；
③将滑片P向b端滑动，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故③错误；
④将滑片P向a端滑动，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，则巨磁电阻的阻值变小，灯泡所在电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，通过灯泡的电流变大，则灯泡变量，故④正确。
故选：C。
56．【解答】解：
由电路图可知，R与R0串联在电路中，电压表测滑片P下方电阻丝两端的电压，电流表测电路中的电流；
A、因电压表在电路中相当于断路，则当滑片移动时，滑动变阻器接入电路中的电阻不变；
身高越高时，滑片会向上移动，由于滑动变阻器接入电路的电阻不变，电路的总电阻不变，由欧姆定律可知，电路中的电流不变，所以电流表示数不能显示身高的变化，故A错误；
B、电压表测滑片下方电阻丝两端的电压，身高越高时，滑片下方电阻丝的阻值越大，由U＝IR可知电压表示数越大，所以应该用电压表示数显示身高，且身高越高示数越大，故B正确；
C、身高越高时，由于电路中的电流不变、R的阻值不变，则根据P＝I2R可知R消耗的电功率不变，故C错误；
D、身高越高时，总电压不变，电路中电流不变，由P＝UI可知，电路消耗的总功率不变，故D错误。
故选：B。
57．【解答】解：
AB、根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流：
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR，电路的电流变大，电流表示数变大；根据U＝IR，R1的电压变大，由串联电路电压的规律，电压表示数变小，故AB错误；
C、电路的电流变大，根据P＝UI知电路消耗总电功率变大，故C错误；
D、由图知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流，电流表与电压表的比值即为滑动变阻器的电阻的倒数，由（1）知当水流的速度变大时，滑动变阻器的电阻减小，其倒数增大，所以电流表与电压表的比值变大，故D正确。
故选：D。
58．【解答】解：
AB．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻R阻值变大，电路中的总电阻变大，由I=UR可知电路中的电流变小，即电流表的示数变小，由串联分压规律可知R两端的电压变大，即电压表的示数变大，故AB错误；
CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：D。
59．【解答】解：
由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，
因电源的电压不变，
所以，滑片移动时，电压表的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；
当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，
由I=UR可知，通过R的电流变小，即电流表A2的示数变小，故B错误；
因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，
所以，电流表A1与A2的示数之差不变，故C错误；
由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。
故选：D。
2021中考物理真题分类汇编-欧姆定律-电路的动态分析与电路图的设计一（含答案，共59题）
一．电路图设计（共5小题）
1．（2021•镇江）为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合上述要求的电路是（ ）
A．
B．
C．
D．
2．（2021•广西）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是（ ）
A． B．
C． D．
3．（2021•长沙）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4．（2021•重庆）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯。如图所示的电路中符合要求的是（ ）
A．
B．
C．
D．
5．（2021•青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材：两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求：S1为总开关，通过S2的通断实现高温挡和低温挡的转换。
（1）如图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于 挡。
二．电路的动态分析（共54小题）
6．（2021•资阳）货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限超载检测站。如图所示，是某检测站的升降检测设备工作原理图。其中R1是定值电阻，起保护作用；R2是压敏电阻（阻值随压力增加而减小）。将S闭合后，以下说法正确的是（ ）
A．压力表实际是一个电流表
B．当升降机静止不动时，检测物越重压力表示数越大
C．压力表示数不变时升降机一定在做匀速直线运动
D．检测物被取走时电路消耗的总功率最大
7．（2021•鄂尔多斯）如图是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R′为光敏电阻，有光照时其阻值变小，计数器可视为电压表。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（ ）
A．通过R0的电流变大 B．R0与R′的电流之比变小
C．计数器两端的电压不变 D．电路的总功率变小
8．（2021•西宁）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
9．（2021•鞍山）如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（ ）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
10．（2021•河池）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
11．（2021•镇江）如图1所示，R1是电阻箱，R2是定值电阻，闭合开关S，改变R1的阻值，两电压表示数与R1关系图像如图2所示，已知图线①和②相互平行，则（ ）
A．①是V1示数和R1的关系图线
B．供电设备两端的电压保持不变
C．电路中电流随R1的增大而减小
D．电路总功率随R1的增大而增大
12．（2021•德州）如图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（ ）
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R0两端电压越大
C．被测者体温越低，整个电路消耗的功率越大
D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小
13．（2021•滨州）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A．电流表A示数不变 B．电压表V示数变小
C．电路消耗的总功率不变 D．电路的总电阻变小
14．（2021•赤峰）教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。如图所示是其简化的工作电路图，电源电压恒为6V，定值电阻R2＝100Ω，传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是（ ）
A．当过氧乙酸气体浓度增大时，电路中电流表示数变小
B．当过氧乙酸气体浓度增大时，电路中电压表示数变小
C．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45A
D．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为40Ω
15．（2021•朝阳）如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变小，电压表V2的示数不变
B．电流表A的示数变大，电压表V2的示数变大
C．电压表V2示数的变化量小于电压表V1示数的变化量
D．电压表V1的示数和电流表A的示数比值不变
16．（2021•锦州）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A1示数与电流表A2示数的差值变小
D．电压表V示数与电流表A2示数的比值变小
17．（2021•凉山州）在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（ ）
A．电流表示数减小，电压表示数增大
B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变
D．电流表示数不变，电压表示数不变
18．（2021•德阳）如图所示，电源电压恒为6V，电流表量程0﹣0.6A，电压表量程0﹣3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（ ）
A．电路的最大电功率是3.6W
B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω
D．滑片向右滑动，电流表示数变小，电压表示数变大
19．（2021•随州）如图所示，电源电压恒定，R0为定值电阻，闭合开关S1、S2后，将滑片P逐渐滑动到变阻器中央，电流表A和A1的示数分别用I和I1表示，电压表V的示数用U表示，当滑片P向右移动时，下列判断正确的是（ ）
A．I1的数值变小，U的数值变大
B．I﹣I1的数值不变
C．UI−I1的数值变大
D．UI的数值变大
20．（2021•宿迁）如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中（ ）
A．小灯泡变亮，电压表示数变大
B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小
D．小灯泡亮度不变，电压表示数变大
21．（2021•玉林）气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是（ ）
A．电流表的示数减小 B．电压表的示数增大
C．电路消耗的电功率减小 D．电路消耗的电功率增大
22．（2021•湘西州）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（ ）
A．变大 B．变小
C．不变 D．先变小后变大
23．（2021•湘潭）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）
A．电压表示数越小 B．电压表示数越大
C．电路中的电流越大 D．电路中的电流越小
24．（2021•鄂州）如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）
A．电流表示数变小
B．电路的总功率变大
C．电压表V1示数与电流表示数的比值变小
D．电压表V2示数与电流表示数的比值变大
25．（2021•黄石）如图所示电路，电源电压保持不变，R1和R2为定值电阻，闭合开关，在滑动变阻器的滑片P向左移动的过程中，下列选项正确的是（ ）
A．电压表的示数减小
B．两电流表的示数均增大
C．电压表V与电流表A2的示数的比值增大
D．电压表V跟电流表A1的示数的乘积减小
26．（2021•辽阳）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（ ）
A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
27．（2021•铁岭）如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
28．（2021•宁夏）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
C．若先闭合S1，再闭合S2，电压表示数变大，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
29．（2021•娄底）如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）
A．电流表A示数变小，电压表V1示数变大
B．电流表A示数变大，电压表V2示数变大
C．电压表V1示数与电流表A示数比值变小
D．电压表V2示数与电流表A示数比值变小
30．（2021•兰州）如图所示，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为0.2A～0.5A
C．滑动变阻器R2接入电路的最小阻值为2Ω
D．电阻R1消耗的最大功率为0.9W
31．（2021•烟台）如图所示某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
A．电压表V1的示数变大
B．电压表V2的示数变小
C．电压表V2的示数与电流表A的示数比值变大
D．电压表V1的示数与电流表A的示数比值变小
32．（2021•恩施州）如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
33．（2021•兰州）如图所示的电路，电源电压恒定不变，R1为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
34．（2021•齐齐哈尔）在如图所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表示数减小，电压表示数增大
B．电流表示数减小，电压表示数不变
C．电路总电阻减小，电路总功率增大
D．电流表示数不变，电压表示数不变
35．（2021•贺州）如图所示的电路中，电源电压和R2的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
36．（2021•荆州）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变小
C．电路的总电阻变小
D．电压表示数与电流表示数的比值变大
37．（2021•大庆）如图甲所示，电源电压U恒定不变，R为定值电阻。闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是（ ）
A．滑动变阻器功率为0.72W滑片位置有2处，此2处电流表示数之和为1A
B．电压表示数与电流表示数比值不变
C．电压表示数的减少量与电流表示数的增加量比值减小
D．当电流表示数为1A时，滑动变阻器的滑片P处于a端
38．（2021•海南）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）
A．电压表示数变小，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数变小
39．（2021•攀枝花）如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转动。当油量减少时，以下说法中正确的是（ ）
A．电流表示数增大
B．电路的总电阻减小
C．电路消耗的总功率增大
D．定值电阻R0两端的电压减小
40．（2021•青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小 B．电流表A2的示数变大
C．电压表V的示数变大 D．灯泡L的亮度不变
41．（2021•福建）如图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
42．（2021•泰州）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A．电压表V的示数变大
B．电压表V的示数变小
C．电压表V与电流表A1的示数之比不变
D．电压表V与电流表A的示数之比变小
43．（2021•枣庄）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（ ）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
44．（2021•临沂）在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（ ）
A．灯泡的亮度变大 B．电流表的示数不变
C．电压表的示数变小 D．电路的总功率变大
45．（2021•宜昌）如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（ ）
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
46．（2021•昆明）如图甲所示电路的电源电压为3V恒定不变，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图像。闭合开关S后，下列判断正确的是（ ）
A．滑动变阻器的滑片P向左移动，灯泡变暗
B．小灯泡的电阻不随温度的改变而改变
C．滑动变阻器的滑片P向右移动，电压表的示数变小
D．小灯泡正常发光时，滑动变阻器的功率是0.1W
47．（2021•怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小
D．体温越低，通过R0的电流越大
48．（2021•菏泽）在如图所示的电路中，电源的电压保持不变，R1为定值电阻。开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表A的示数减小
C．电流表A1的示数减小
D．滑动变阻器R2消耗的电功率变大
49．（2021•潍坊）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（ ）
A．压力为0时，电压表示数为0
B．压力变大时，电压表示数变大
C．压力变大时，电压表示数变小
D．压力变大时，电流表示数变小
50．（2021•岳阳）如图所示是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“20Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．电压表示数变大，表示水流速度增大
B．电流表示数变小，表示水流速度增大
C．滑动变阻器允许接入电路的阻值范围为2.5Ω～20Ω
D．电路消耗总功率的变化范围为1.35W～2.7W
51．（2021•东营）如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V 0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（ ）
A．同时闭合S1、S2、S3，将会造成电源短路，烧坏电流表
B．同时闭合S2、S3，向右移动滑动变阻器的滑片，电流表示数变小
C．只闭合S3，移动滑动变阻器的滑片，可使灯泡正常发光
D．只闭合S3，向右移动滑动变阻器的滑片，电压表示数会变大
52．（2021•安徽）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变）。闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A．电流表示数减小，小灯泡变暗
B．电压表示数增大，小灯泡变亮
C．电压表示数与电流表示数的比值减小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
53．（2021•连云港）如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则（ ）
A．电流表A1示数变大 B．电流表A1示数变小
C．电路消耗的总功率变大 D．电路消耗的总功率变小
54．（2021•南充）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻R0的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
55．（2021•泰安）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（ ）
①电磁铁左端为S极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动，电磁铁磁性变强
④将滑片P向a端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确 C．只有②④正确 D．只有②③正确
56．（2021•自贡）如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R消耗的电功率越小
D．身高越高，电路消耗的总功率越大
57．（2021•自贡）如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。闭合开关S，当水流的速度变大时（ ）
A．电压表的示数变大
B．电流表的示数变小
C．电路消耗的总功率变小
D．电流表示数与电压表示数的比值变大
58．（2021•兴安盟）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（ ）
A．电流表的示数变大
B．电压表的示数变小
C．电压表与电流表的示数之比不变
D．电压表与电流表的示数之比变大
59．（2021•通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是（ ）
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
参考答案与试题解析
一．电路图设计（共5小题）
1．【解答】解：
根据题意知，开关S1将断开或开关S2将断开，都能使电动机停止工作，说明两开关相互影响，即两开关串联起来控制电动机。由各选项图知，A符合要求，BCD不符合要求。
故选：A。
2．【解答】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项可知B正确。
故选：B。
3．【解答】解：
A、该电路为串联电路，电动机和灯泡工作时相互影响，不能独立工作，故A错误；
B、该电路为串联电路，开关S闭合，S1断开时，电动机和灯泡都工作；开关S闭合，S1闭合时，只有灯泡工作，电动机不能独立工作，故B错误；
C、该电路为并联电路，且每个用电器有独立的开关控制，所以电动机和灯泡都能独立工作，故C正确；
D、由图可知，开关S闭合时，电源短路，故D错误。
故选：C。
4．【解答】解：由题意可知，每盏灯正常工作的电压均为220V，要使四盏灯全部正常发光，它们之间的连接方式只能是并联。每个开关能控制两盏灯，则开关应接在被控制的两盏灯的干路上。
A、四盏灯两两串联后再并联，每盏灯都不能正常发光；闭合上面的开关，四盏灯都不亮。故A不符合题意；
B、四盏灯并联，每个开关都能独立控制两盏灯。故B符合题意；
C、两盏灯串联后再与另外两盏灯并联，所以串联的两盏灯都不能正常发光。故C不符合题意；
D、四盏灯并联，闭合下面的开关只有两盏灯发光；同时闭合两个开关四盏灯才能正常发光。故D不符合题意。
故选：B。
5．【解答】解：（1）方法一：根据题意可知，S1为总开关，通过S2的通断实现高温挡和低温挡的转换，根据并联电路的特点可知，在并联电路中，总功率等于各用电器的功率之和，所以可以将S2与电热丝R2串联接入电路中，然后与电阻R1并联；
方法二：在串联电路中，电路的总电阻越小，根据P=U2R可知，总功率越大；可以将S2与电热丝R2并联接入电路中，然后与电阻R1串联；如图所示：
（2）方法一中，当S1、S2都闭合时，总功率等于两个电阻功率之和，为高温挡；方法一中，当S1、S2都闭合时，R2被短路，总电阻最小，根据P=U2R可知，总功率最大，为高温挡。
故答案为：（1）如上图；（2）高温。
二．电路的动态分析（共54小题）
6．【解答】解：由图可知，该电路为串联电路，电阻R1和R2电阻串联在电路中；
A、压力表与R1并联，所以压力表由电压表改装而成，故A错误；
B、检测物越重，则压力越大，R2的阻值的变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U＝IR可知，R1两端的电压变大，压力表示数变大，故B正确；
C、若压力表示数不变，根据I=UR可知，电路中的电流不变，R2的阻值不变，受到的压力不变，当升降机保持静止或匀速直线运动时，货物受力平衡，压力等于货物的重力，重力不变，压力不变，故C错误；
D、若将检测物取走，R2的阻值变大，总电阻变大，电路中的电流减小，根据P＝UI可知，电路消耗的总功率变小，故D错误。
故选：B。
7．【解答】解：
AB、两电阻串联，计数器（电压表）测R'的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R'变大，电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过R0的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R0与R'的电流之比不变，故AB错误；
C、根据U＝IR可知，R0的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，即计数器的示数变大，故C错误；
D．通过电路的电流变小，电源电压不变时，根据公式P＝UI可知整个电路消耗的总功率变小，故D正确。
故选：D。
8．【解答】解：由实物电路图可知，闭合开关S，定值电阻R与滑动变阻器并联，电流表测干路电流，电压表测电源两端的电压。
因电源电压保持不变，
所以，滑片移动时电压表的示数不变，故AB错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过定值电阻R的电流不变，
将滑动变阻器的滑片P缓慢向右移动的过程中，变阻器接入电路中的电阻变大，
由I=UR可知，通过滑动变阻器的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表的示数变小，故C错误、D正确。
故选：D。
9．【解答】解：
由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A测干路电流，电流表A1测滑动变阻器支路的电流；
AB、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡支路的电流不变，灯泡的亮度不变；
闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，由I=UR可知，通过滑动变阻器的电流变大，即电流表A1示数变大；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故AB错误；
C、根据R=UI可知，电压表V示数与电流表A1示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，则该比值变小，故C错误；
D、根据并联电路的电流关系可知，电流表A和A1示数之差为通过灯泡的电流；根据R=UI可知，电压表V示数与电流表A和A1示数之差的比值为灯泡的电阻（忽略灯丝电阻的变化），则该比值保持不变，故D正确。
故选：D。
10．【解答】解：由图可知，灯泡和滑动变阻器并联，电流表测量干路中的电流；
闭合开关S，因并联电路中各支路互不影响，所以，移动滑片时，通过灯泡的电流和实际功率均不变，则灯泡的亮度不变，故CD错误；
把滑动变阻器的滑片P自左向右移动（在各元件安全的前提下），滑动变阻器接入电路中的电阻变小，其两端的电压不变，根据欧姆定律可知，通过滑动变阻器的电流变大；根据并联电路的电流特点可知，干路中的电流变大，即电流表示数变大，故A正确，B错误。
故选：A。
11．【解答】解：
A、根据电路图可知，当电阻R1的阻值为0时，其两端的电压也为0，根据图2可知，②是V1示数和R1的关系图线，故A错误；
B、图2中的①是电压表V2示数和R1的关系图线，根据图线可知，当R1增大时，电压表V2示数也是增大的，由于电压表V2测量的是电源电压，所以供电设备两端的电压是改变的，故B错误；
C、根据串联电路的电压关系可知，R2两端电压等于V2示数与V1示数的差值，由于图线①和②相互平行，则V2示数与V1示数的差值保持不变，即R2两端电压保持不变，根据I=UR可知，电路中的电流保持不变，故C错误；
D、R1增大时，电源电压变大，电路中的电流不变，根据P＝UI可知，电路总功率变大，故D正确。
故选：D。
12．【解答】解：
已知显示仪由电压表改装而成，根据电路图可知，R与R0串联，显示仪（电压表）测R0两端的电压；
AB、因热敏电阻R的阻值随温度的升高而减小，所以，被测者体温越高，R的阻值越小，电路的总电阻越小，根据欧姆定律可知，电路中的电流越大；根据U＝IR可知，定值电阻R0两端电压越大，故A错误，B正确；
C、与之相反，被测者体温越低，则电路中的电流越小，由P＝UI可知，整个电路消耗的功率也越小，故C错误；
D、温度相同时，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路的分压特点可知，R0两端分得的电压变大，即显示仪示数会变大，故D错误。
故选：B。
13．【解答】解：由图可知，当开关S断开时，该电路为串联电路，电压表测量的是电源电压，电流表测量电路中的电流；当开关S闭合时，R2被短路，该电路为只有R1的电路，电压表测量的是电源电压，电流表测量电路中的电流；电源电压不变，电路的总电阻减小，根据I=UR可知，电路中的电流会变大，即电流表示数变大，故A错误，D正确；
由于电源电压不变，所以电压表示数不变，故B错误；
根据P＝UI可知，电路消耗的总功率变大，故C错误。
故选：D。
14．【解答】解：
由电路图可知传感器R1和定值电阻R2串联，电压表测R1两端的电压，电流表测电路中的电流；
A、由题知，当过氧乙酸气体浓度增大时，传感器R1的阻值减小，电路的总电阻减小，而电源电压不变，根据I=UR可知电路中电流会变大，即电流表示数变大，故A错误；
B、当过氧乙酸气体浓度增大时，传感器R1的阻值减小，根据串联分压的规律可知传感器R1分得的电压减小，即电压表示数变小，故B正确；
CD、当电路中电压表示数为4.5V时，即U1＝4.5V，则电阻R2两端的电压为U2＝U﹣U1＝6V﹣4.5V＝1.5V，
此时电路中的电流为：I′=U2R2=1.5V100Ω=0.015A，故C错误；
根据欧姆定律可得，此时传感器R1的阻值为：R1=U1I′=4.5V0.015A=300Ω，故D错误。
故选：B。
15．【解答】解：由图可知，两个电阻串联，电压表V1测R1的电压；电压表V2测变阻器的电压，电流表测量电路中的电流；
AB、闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，即电压表V2示数变大；
根据串联电路的电压关系可知，电压表V1的示数变小；
滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；故AB错误；
C、在串联电路中，电源电压等于各部分电压之和，所以电压表V2示数的变化量等于电压表V1示数的变化量，故C错误；
D、根据欧姆定律可知，电压表V1的示数和电流表A的示数比值为R1的阻值，保持不变，故D正确。
故选：D。
16．【解答】解：由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测干路电流，电流表A2测R2支路电流；
A、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A错误；
B、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变；
当滑动变阻器R2的滑片P由中点向下端移动时，变阻器接入电路中的电阻变小，由I=UR可知，通过R2的电流变大，即电流表A2的示数变大；因为通过R1的电流不变，通过R2的电流变大，所以，由并联电路的电流特点可知，干路电流变大，即A1的示数变大，故B错误；
C、根据并联电路的电流关系可知，电流表A1示数与电流表A2示数的差值为通过定值电阻的电流，保持不变，故C错误；
D、电压表V示数不变、电流表A2示数变大，则电压表V示数与电流表A2示数的比值变小，故D正确。
故选：D。
17．【解答】解：
由电路图可知，闭合开关S后，定值电阻R1与滑动变阻器R2并联，电压表测并联电路两端的电压，电流表测通过R1的电流；
因为并联电路中各支路互不影响，所以当滑片向右移动时，通过定值电阻R1的电流不变，即电流表示数不变；
由于电压表测量并联电路两端的电压（等于电源电压），因此电压表的示数始终不变，故D正确。
故选：D。
18．【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A、根据P＝UI可得，灯的额定电流：IL额=P额U额=0.625W2.5V=0.25A；
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为Imax＝0.25A；
电路的最大电功率是：Pmax＝UImax＝6V×0.25A＝1.5W，故A错误；
B、由I=UR可得，灯泡的电阻：RL=U额IL额=2.5V0.25A=10Ω，
当滑动变阻器全部接入电路中时，电路中的电流是最小的，则最小电流为：Imin=URL+R滑=6V10Ω+50Ω=0.1A；则电流表示数变化范围是0.1A﹣0.25A，故B正确；
C、电流最大时，电路中的最小总电阻：Rmin=UImax=6V0.25A=24Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω，所以滑动变阻器的阻值允许调节的范围是14﹣50Ω，故C错误；
D、当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U＝IR可知灯泡两端的电压变小，即电压表示数变小，故D错误。
故选：B。
19．【解答】解：由图可知，该电路为并联电路，电压表测量电源的电压，电流表A测量干路中的电流，电流表A1测量通过滑动变阻器的电流；
由于电源电压不变，在移动滑动变阻器滑片的过程中，电压表示数不变；
闭合开关S1、S2后，当滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1示数变小；
并联电路互不影响，通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流会变小，即电流表A示数变小；
A、电流表A1示数变小，I1的数值变小，电压表示数U不变，故A错误；
B、根据并联电路的电流关系可知，I﹣I1的数值为通过定值电阻的电流，保持不变，故B正确；
C、电源电压U不变，I﹣I1的数值不变，则UI−I1的数值不变，故C错误；
D、电源电压U不变，I变小，则UI的数值变小，故D错误。
故选：B。
20．【解答】解：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中，由于电源电压不变，所以电压表示数不变；并联电路中各支路互不影响，所以灯泡的亮度不变，故B正确。
故选：B。
21．【解答】解：
由电路图可知，闭合开关，电阻R0与气敏电阻R串联，电压表测量R两端的电压，电流表测电路中的电流；
A、由题知，当气体的浓度增大时，气敏电阻R的阻值减小，则串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中电流增大，即电流表示数变大，故A错误；
B、因电阻R0的阻值不变，电路中电流变大，由U＝IR可知，电阻R0两端电压变大，根据串联电路的电压关系可知，R两端的电压变小，即电压表示数变小，故B错误；
CD、电源电压不变，电路中电流变大，根据P＝UI可知电路消耗的总功率变大；
综上所述，故C错误，D正确。
故选：D。
22．【解答】解：由电路图可知，闭合开关，灯泡与滑动变阻器串联，电压表也串联接入电路；
滑动变阻器滑片向右滑动的过程，由于电压表串联在电路中，电压表测量电源电压，故电压表示数不变。
故选：C。
23．【解答】解：由图可知：滑动变阻器全部电阻连入电路，滑片P的移动不改变电路中的电阻，根据欧姆定律可知电路中电流不变，故CD错误；
由于电压表测量滑动变阻器下部分R2两端的电压，当被测者的身高越高时，滑片P向上移动，滑动变阻器下部分R2的阻值变大，由U＝IR可知R2两端的电压变大，即电压表示数变大，故A错误，B正确。
故选：B。
24．【解答】解：由电路图可知，闭合开关，灯泡L与滑动变阻器串联，电压表V1测L两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；
A、滑动变阻器的滑片P由b向a端移动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表A的示数变大，故A错误；
B、电源电压不变，电路中电流变大，根据P＝UI可知，电路的总功率变大，故B正确；
C、根据R=UI可知，电压表V1示数与电流表示数的比值为灯泡的电阻，因灯泡电阻不变，则该比值不变，故C错误；
D、根据R=UI可知，电压表V2示数与电流表示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，所以该比值变小，故D错误。
故选：B。
25．【解答】解：由电路图可知，闭合开关，R1与R2并联后再与滑动变阻器串联，电压表测并联部分的电压，电流表A1测干路电流，电流表A2测R2支路的电流。
ABD．在滑动变阻器的滑片P向左移动的过程中，变阻器接入电路中的电阻减小，电路的总电阻减小，
由I=UR可知，电路中的总电流增大，即电流表A1的示数增大，
由U＝IR可知，并联部分的电压增大，即电压表V的示数增大，故A错误；
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，R2支路的电流增大，即电流表A2的示数增大，故B正确；
由电压表V的示数增大和电流表A1的示数增大可知，电压表V跟电流表A1的示数的乘积增大，故D错误；
C．由R=UI可知，电压表V与电流表A2的示数的比值等于R2的阻值，则其比值不变，故C错误。
故选：B。
26．【解答】解：由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；
A、开关闭合，向右调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小，故A错误；
B、电源电压不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小，故B错误；
C、由于电源电压不变，移动滑片时，电压表V2示数不变；电路中的电流变小，根据U＝IR可知，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表V1示数变大，所以电压表V2与电压表V1示数之差变小，故C正确；
D、根据R=UI可知，电压表V1与电流表A示数之比为滑动变阻器接入电路的电阻，电阻变大，比值变大，故D错误。
故选：C。
27．【解答】解：
ABC、只闭合开关S1，该电路为串联电路，电流表测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量滑动变阻器右部分两端的电压；
由于电压表在电路中相当于断路，移动滑片时，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，即电流表示数不变，灯泡的实际功率不变，灯泡的亮度不变，故A错误；
根据U＝IR可知，滑动变阻器两端的电压不变，即V1示数不变；滑动变阻器的滑片由右向左滑动过程中，与电压表V2并联部分的电阻变大，根据U＝IR可知，电压表V2示数变大，所以电压表V1与电压表V2的示数差变小，故B正确；
电压表V1示数不变，电流表A的示数不变，其比值不变，故C错误；
D、再闭合S2，变阻器左边部分被短路，该电路为串联电路，电流表测量电路中的电流，电压表V1和V2测量滑动变阻器两端的电压，调节变阻器的滑片，滑动变阻器接入电路的电阻发生变化，总电阻改变，根据欧姆定律可知，电路中的电流改变，通过灯泡的电流改变，则灯泡的亮度改变，故D错误。
故选：B。
28．【解答】解：
A．同时闭合两个开关，两灯泡并联，电压表测电源两端的电压，电流表测电路中的电流，
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，只有两灯泡的电阻相等时通过它们的电流才相等，否则不相等，故A错误；
BC．先闭合S1时，电路为灯泡L1的简单电路，电压表测电源两端的电压，电流表测通过L1的电流，
再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路中的电流，
由电源电压保持不变可知，电压表的示数不变，故C错误；
因并联电路中各支路独立工作、互不影响，
所以，通过L1的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表的示数变大，故B正确；
D．若灯L1被短路，闭合S1、S2后，电流从电源的正极出发，经电流表、短路位置、开关S1后回到电源的负极，会造成电源短路，
此时两灯泡均不发光，电流表损坏，故D错误。
故选：B。
29．【解答】解：由电路图可知，闭合开关，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
AB、当滑动变阻器的滑片P从a端向b端滑动时，变阻器接入电路中的电阻变小，串联电路总电阻等于各部分电阻之和，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表A的示数变大，由U＝IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V2的示数变小，故AB错误；
CD、根据R=UI可知，电压表V1示数与电流表A示数比值为R1的阻值，因R1的阻值不变，则该比值不变；电压表V2示数与电流表A示数比值等于R2的阻值，而R2的阻值变小，则该比值变小，故D正确，C错误。
故选：D。
30．【解答】解：由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
当电压表的示数U1＝3V时，电路中的电流I=U1R1=3V10Ω=0.3A，
因串联电路中各处的电流相等，且电流表量程为0～0.6A，滑动变阻器允许通过的最大电流为0.5A，
所以，电路中的最大电流为0.3A，故B错误；
此时电路消耗的功率最大，电阻R1消耗的功率最大，滑动变阻器R2接入电路的阻值最小，
则电路消耗的最大功率：P大＝UI＝6V×0.3A＝1.8W，故A错误；
此时电路的总电阻：R总=UI=6V0.3A=20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器R2接入电路的最小阻值：R2小＝R总﹣R1＝20Ω﹣10Ω＝10Ω，故C错误；
电阻R1消耗的最大功率：P1大＝U1I＝3V×0.3A＝0.9W，故D正确。
故选：D。
31．【解答】解：由电路图可知，闭合开关S，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流。
ABC．当压力F增大时，滑片P下移，变阻器R2接入电路中的电阻变大，电路的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表A的示数变小，
由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小，故A错误；
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；
则电压表V2的示数与电流表A的示数比值变大，故C正确；
D．由R=UI可知，电压表V1的示数与电流表A的示数比值等于R1的阻值，其比值不变，故D错误。
故选：C。
32．【解答】解：由电路图可知，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压，A测电路中的电流；
AB、当开关S闭合后，滑片从最右端向左端移动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；根据I=UR可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，R1两端的电压变大，即V1的示数变大；根据串联电路的电压关系可知，滑动变阻器两端的电压变小，即V2的示数变小，故AB错误；
CD、由题意可知，R1为定值电阻且小于R2的最大阻值，
电压表V2的示数与电流表示数的乘积（即R2的电功率）：
P=(UR1+R2)2R2=U2R2R12+2R1R2+R22=U2(R1−R2)2+4R1R2R2=U2(R1−R2)2R2+4R1，
则当R1＝R2时，R2的电功率最大，即电压表V2的示数与电流表示数的乘积最大，
所以滑片从最右端向左移动的过程中，电压表V2的示数与电流表示数的乘积先变大后变小，故C正确，D错误。
故选：C。
33．【解答】解：由电路图可知，闭合开关S，灯泡L与定值电阻R1、滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
将滑片P从a端向b端移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故AD错误；
由U＝IR可知，灯泡L和定值电阻R1两端的电压均变大，
因串联电路中总电压等于各分电压之和，且电源电压恒定不变，
所以，滑动变阻器R2两端的电压变小，即电压表的示数变小，故B错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C正确。
故选：C。
34．【解答】解：由图可知，R1和R2并联，电压表测量电源的电压；电流表测量R1的电流；
滑片向右移动时，由于电源电压不变，则电压表示数不变；因并联电路中各支路互不影响，所以通过R1的电流不变，即电流表示数不变，故D正确，AB错误；
当闭合开关S，滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路的总电阻变大；根据P=U2R可知，总功率变小，故C错误。
故选：D。
35．【解答】解：由电路图可知，R1与R2并联，电流表A1测R2支路的电流，电流表A2测干路电流，电压表V测电源两端的电压。
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，R2支路的电流不变，电流表A1的示数不变，则电压表V与电流表A1示数的比值不变；
将滑动变阻器的滑片P从中点向左移动，接入电路中的电阻变大，由I=UR可知，R1支路的电流变小；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小；
电源电压不变，总电流变小，根据P＝UI可知，电路的总功率变小；
综上所述，C正确。
故选：C。
36．【解答】解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；
滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大；电源电压U不变，由I=UR可知，电路电流变小，电流表示数变小，根据U＝IR可知，灯泡两端的电压变小，根据P＝UI可知，灯泡的实际功率变小，灯泡变暗；
电压表示数与电流表示数的比值为灯泡的电阻，灯泡的实际功率变小，灯丝的温度降低，灯泡的电阻变小，电压表示数与电流表示数的比值变小；
综上所述，B正确。
故选：B。
37．【解答】解：由电路图可知，滑动变阻器与定值电阻R串联，电压表测变阻器两端的电压，电流表测电路中的电流。
根据P＝I2R滑可知，滑动变阻器的功率与电流图像为二次函数图像，因此图3为滑动变阻器的功率与电流图像，由P＝UI可知，图1为电路总功率与电流图像，则图2为定值电阻的功率与电流关系图像；
由电路图和图1可知，当电路电流为最大1A时，滑动变阻器接入电路的阻值为0，电路的总功率最大，即3W，由P＝UI可知，电源电压：U=PI=3W1A=3V，
由I=UR可得，定值电阻的阻值：R=UI=3V1A=3Ω；
A、当滑动变阻器功率为0.72W时，由P＝I2R滑＝（UR+R滑）2R滑可得：0.72W＝（3V3Ω+R滑）2R滑
解答：R滑1＝2Ω，R滑2＝4.5Ω
则I1=UR+R滑1=3V3Ω+2Ω=0.6A，I2=UR+R滑2=3V3Ω+4.5Ω=0.4A，
此2处电流表示数之和：I′＝I1+I2＝0.6A+0.4A＝1A，故A正确；
B、因串联电路各处电流相等，电压表测滑动变阻器两端电压，因此电压表示数和电流表示数的比值等于滑动变阻器接入电路的阻值，而滑片P从a移向b的过程中，滑动变阻器接入电路的阻值变小，因此其比值变小，故B错误；
C、由串联电路电压规律和电流规律可知，定值电阻：R=△U△I，因此电压表示数的减少量与电流表示数的增加量比值等于定值电阻的阻值，即比值不变，故C错误；
D、当滑动变阻器的滑片在b端时，接入电路的阻值为0时，电路电流最大为1A，故D错误。
故选：A。
38．【解答】解：由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
将滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器两端的电压变大，电压表示数变大；
滑动变阻器阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小。
故选：D。
39．【解答】解：电路图可知，R0与R串联，电流表测电路中的电流；
当油量减少时，浮子向下移动，滑动变阻器的滑片向上移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；根据U＝IR可知，定值电阻R0两端的电压减小；根据P＝UI可知，电路消耗的总功率变小，故D正确，ABC错误。
故选：D。
40．【解答】解：由图示电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测通过灯泡的电流，电压表测电源两端电压；
ABD、滑动变阻器的滑片P由图示位置向下端滑动的过程中，滑动变阻器接入电路的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大；由于并联电路中各支路互不影响，则通过灯泡的电流不变，电流表A2的示数不变，灯泡的亮度不变；根据并联电路的电流关系可知，干路电流变大，故AB错误，D正确；
C、电压表测电源两端电压，电源电压不变，电压表示数不变，故C错误。
故选：D。
41．【解答】解：
A.由电路图可知，显示仪与R0并联，则显示仪是由电压表改装成的，故A错误；
B.由热敏电阻的阻值随温度的升高而减小可知，测较高温度时，R的阻值变小，电路的总电阻变小，由I=UR可知，电路中的电流变大，R0两端的电压变大，即R0两端的电压较大，故B正确；
C.测温仪的最大测量值（即电压表的最大示数）一定，由串联电路中总电压等于各分电压之和可知，此时热敏电阻两端的电压也一定，当增大测温仪的最大测量值时，热敏电阻R的阻值变小，由I=UR可知，通过R的电流变大，即电路的电流变大，由R=UI可知，R0的阻值应减小，故C错误；
D.测温仪的最大测量值（即电压表的最大示数）一定，由I=UR可知，最大测量时电路中的电流一定，当增大电源电压时，由R=UI可知，电路的总电阻变大，则热敏电阻的阻值变大，测温仪的最大测量值会减小，故D错误。
故选：B。
42．【解答】解：由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A测干路的电流；
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故AB错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，即电流表A1的示数不变，所以电压表V与电流表A1的示数之比不变，故C正确；
当滑动变阻器滑片P向右移动的过程中，滑动变阻器接入电路中的电阻变大，由I=UR可知，该支路的电流变小，
根据并联电路电流的规律可知，干路中电流减小，即电流表A的示数变小，所以电压表V与电流表A的示数之比变大，故D错误。
故选：C。
43．【解答】解：由电路图可知，定值电阻与滑动变阻器并联，电压表V测电源两端的电压，电流表A测量干路中的电流；
由于电源电压不变，滑片移动时，电压表示数不变；
并联电路各支路互不影响，滑片移动时，通过定值电阻的电流不变；
闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，根据并联电路的电流关系可知，干路中的电流变小，电流表示数变小，故B正确。
故选：B。
44．【解答】解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；
由于电源电压不变，移动滑片时，电压表示数不变，故C错误；
并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的亮度不变，故A错误；
闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故B错误；
电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D正确。
故选：D。
45．【解答】解：由电路图可知，闭合开关S1时，电路为灯泡的简单电路，电流表测通过灯泡的电流，电压表测电源两端的电压；
A、再闭合开关S2后，灯泡与定值电阻并联，电流表测干路电流，电压表仍测电源两端的电压，由电源两端的电压恒定可知，电压表的示数不变，故A错误；
BCD、因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，灯泡的亮度不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大，故BC错误，D正确。
故选：D。
46．【解答】解：
A、由图可知，闭合开关S后，灯泡与变阻器串联，电流表测量电路电流，电压表测量R两端的电压，滑片P向左滑动时，滑动变阻器接入电路的阻值变小，电路中总电阻变小，电源电压不变，根据欧姆定律可知，电路中的电流变大，灯丝中电流变大，电根据串联分压特点可知滑动变阻器两端的电压变小，根据串联电路的电压特点可知灯泡两端的电压变大，根据P＝UI可知灯丝的实际功率变大，灯泡变亮，故A错误；
B、从图乙可知，灯泡的I﹣U图像为一条曲线，且当灯泡两端电压升高，灯丝温度升高，故小灯泡的电阻随温度的升高而变化，故B错误；
C、由图可知，闭合开关S后，灯泡与变阻器串联，电压表测变阻器两端的电压，滑片P向右滑动时，滑动变阻器接入电路的阻值变大，根据串联分压的特点可知，电压表示数变大，故C错误；
D、小灯泡两端的电压等于额定电压：UL＝2.5V，灯泡正常发光，由图象可知灯泡的额定电流为：IL＝0.2A，
根据串联电路电压的规律，滑动变阻器的电压为：U滑＝U﹣UL＝3V﹣2.5V＝0.5V，
串联电路电流处处相等，所以通过滑动变阻器的电流：I滑＝IL＝0.2A，
此时滑动变阻器的功率：P滑＝U滑I滑＝0.5V×0.2A＝0.1W，故D正确。
故选：D。
47．【解答】解：由图可知，两个电阻串联，电压表测定电阻R0两端的电压；
A、体温越高，由图丙知，热敏电阻R的阻值越小，故A错误；
BCD、体温越高，热敏电阻R的阻值减小，由串联分压原理可知，热敏电阻R分得的电压越小，根据串联电路电压的规律，定值电阻R0两端的电压越大，即电压表示数越大；故B正确；
相反，体温越低，热敏电阻R的阻值越大，总电阻越大，根据欧姆定律I=UR可知，电路中的电流越小，即通过R0的电流越小；由串联分压原理可知，热敏电阻R的电压越大，故CD错误。
故选：B。
48．【解答】解：由电路图可知，开关S闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电压表V测电源两端的电压。
AC.因电源的电压保持不变，所以滑片移动时电压表V的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，所以滑片移动时通过R1支路的电流不变，即电流表A1的示数不变，故C错误；
BD.将滑动变阻器R2的滑动触头向右移动时，变阻器接入电路中的电阻变大，由I=UR可知，通过R2的电流变小，而变阻器两端的电压不变（等于电源电压），则由P＝UI可知，滑动变阻器R2消耗的电功率变小，故D错误；
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小，故B正确。
故选：B。
49．【解答】解：由电路图可知，闭合开关S，定值电阻R0和压敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。
A.由压敏电阻R的阻值随压力增大而减小可知，压力为0时，R的阻值不为零，
由串联电路的分压特点可知，R两端的电压不为0，即电压表的示数不为0，故A错误；
BCD.由压敏电阻R的阻值随压力增大而减小可知，压力变大时，R的阻值减小，电路的总电阻减小，
由I=UR可知，电路中的电流变大，即电流表的示数变大，故D错误；
由U＝IR可知，R0两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R两端的电压变小，即电压表的示数变小，故B错误、C正确。
故选：C。
50．【解答】解：
由图知，定值电阻R1与变阻器R2串联，电压表测变阻器R2的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小；当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，R2的滑片上移，R2接入电路的阻值减小，总电阻减小，由I=UR可知，电流表示数变大，
根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A、B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I=UR1=4.5V5Ω=0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为I大＝0.6A；
电路的最大功率为：P大＝UI大＝4.5V×0.6A＝2.7W；
此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻：
R=UI大=4.5V0.6A=7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2小＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：I小=U1R1=1.5V5Ω=0.3A，
则滑动变阻器接入电路中的最大阻值：
R2大=U2I小=3V0.3A=10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C错误；
电路的最小功率为：P小＝UI小＝4.5V×0.3A＝1.35W；
所以，电路的总功率的变化范围为1.35W∼2.7W，故D正确。
故选：D。
51．【解答】解：
A.同时闭合S1、S2、S3时，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路中的电流，
所以，不会造成电源短路，不会烧坏电流表，故A错误；
B.同时闭合S2、S3时，电路为滑动变阻器的简单电路，电压表测电源两端的电压，电流表测电路中的电流，
向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，
由I=UR可知，电路中的电流变大，即电流表示数变大，故B错误；
C.只闭合S3时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
由电路图可知，电压表的量程为0～15V，电流表的量程为0～0.6A，
因串联电路中总电压等于各分电压之和，且灯泡正常发光时的电压UL＝2.5V，
所以，此时滑动变阻器两端的电压：U滑＝U﹣UL＝6V﹣2.5V＝3.5V＜15V，电压表安全，
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：I=PLUL=0.5W2.5V=0.2A＜0.6A，电流表安全，
滑动变阻器接入电路中的电阻：R滑=U滑I=3.5V0.2A=17.5Ω＜30Ω，电路安全，
所以，移动滑动变阻器的滑片，可使灯泡正常发光，故C正确；
D.只闭合S3时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，
由串联电路的分压特点可知，变阻器两端分得的电压变小，即电压表的示数变小，故D错误；
故选：C。
52．【解答】解：由图知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测变阻器两端电压，
滑动变阻器的滑片P从b端向a端滑动的过程中，变阻器连入电路的阻值变小，电路的总电阻变小，串联电路总电阻等于各分电阻之和，所以电源电压不变，由I=UR知，电路中电流变大，所以电流表示数变大；
灯泡电阻不变，根据U＝IR知，灯泡两端电压变大，由P＝UI知，灯泡的实际功率变大，所以灯泡变亮；
由R=UI可知，电压表与电流表比值等于滑动变阻器连入电路的阻值，所以两表比值变小。
综上分析知，C正确，ABD错误。
故选：C。
53．【解答】解：由电路图可知，闭合开关S1后，电路为灯泡L1的简单电路，电流表A1、A均测通过L1的电流；
当再闭合开关S2时，灯泡L1和L2并联，电流表A1测灯泡L1支路的电流，电流表A测干路电流。
AB.因并联电路中各支路独立工作、互不影响，且电路中电源电压保持不变，
所以，通过灯泡L1的电流不变，即电流表A1示数不变，故AB错误；
CD.因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，
由P＝UI可知，电路消耗的总功率变大，故C正确、D错误。
故选：C。
54．【解答】解：由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流。
A.若电流表读数增大，由I=UR的变形式R=UI可知，电路中的总电阻变小，由串联电路中总电阻等于各分电阻之和可知，R接入电路的电阻减小，故A正确；
B.若电流表读数增大，R接入电路的电阻减小，由杠杆的作用可知，浮子应上浮，则油箱油量应增多，故B正确；
C.若电流表读数减小，由P＝UI＝I2R可知，电阻R0的功率减小，故C正确；
D.若电流表读数减小，由U＝IR可知，电阻R0两端的电压减小，由串联电路中总电压等于各分电压之和可知，滑动变阻器R两端的电压增大，故D错误。
故选：D。
55．【解答】解：
①根据安培定则判断电磁铁的左端为N极、右端为S极，故①错误；
②在磁体的外部，磁感线是从N极出来回到S极的，所以电磁铁外部的磁感线从左端出发回到右端，故②正确；
③将滑片P向b端滑动，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故③错误；
④将滑片P向a端滑动，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，则巨磁电阻的阻值变小，灯泡所在电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，通过灯泡的电流变大，则灯泡变量，故④正确。
故选：C。
56．【解答】解：
由电路图可知，R与R0串联在电路中，电压表测滑片P下方电阻丝两端的电压，电流表测电路中的电流；
A、因电压表在电路中相当于断路，则当滑片移动时，滑动变阻器接入电路中的电阻不变；
身高越高时，滑片会向上移动，由于滑动变阻器接入电路的电阻不变，电路的总电阻不变，由欧姆定律可知，电路中的电流不变，所以电流表示数不能显示身高的变化，故A错误；
B、电压表测滑片下方电阻丝两端的电压，身高越高时，滑片下方电阻丝的阻值越大，由U＝IR可知电压表示数越大，所以应该用电压表示数显示身高，且身高越高示数越大，故B正确；
C、身高越高时，由于电路中的电流不变、R的阻值不变，则根据P＝I2R可知R消耗的电功率不变，故C错误；
D、身高越高时，总电压不变，电路中电流不变，由P＝UI可知，电路消耗的总功率不变，故D错误。
故选：B。
57．【解答】解：
AB、根据电路图可知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流：
流体的压强跟流速有关，流速越大的位置（上表面流速大），压强越小，当水流速度增大时，上表面压强小于下表面压强，R2滑片上移，变阻器连入电路的阻值变小，由电阻串联的规律知，电路的总电阻变小，由欧姆定律I=UR，电路的电流变大，电流表示数变大；根据U＝IR，R1的电压变大，由串联电路电压的规律，电压表示数变小，故AB错误；
C、电路的电流变大，根据P＝UI知电路消耗总电功率变大，故C错误；
D、由图知，两电阻串联，电压表测变阻器的电压，电流表测电路的电流，电流表与电压表的比值即为滑动变阻器的电阻的倒数，由（1）知当水流的速度变大时，滑动变阻器的电阻减小，其倒数增大，所以电流表与电压表的比值变大，故D正确。
故选：D。
58．【解答】解：
AB．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻R阻值变大，电路中的总电阻变大，由I=UR可知电路中的电流变小，即电流表的示数变小，由串联分压规律可知R两端的电压变大，即电压表的示数变大，故AB错误；
CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：D。
59．【解答】解：
由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，
因电源的电压不变，
所以，滑片移动时，电压表的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；
当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，
由I=UR可知，通过R的电流变小，即电流表A2的示数变小，故B错误；
因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，
所以，电流表A1与A2的示数之差不变，故C错误；
由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。
故选：D。
相关试卷
2023年中考物理真题分类汇编-专项四 动态电路分析： 这是一份2023年中考物理真题分类汇编-专项四 动态电路分析，文件包含专项四动态电路分析-2023年中考物理真题分类汇编全国版答案解析docx、专项四动态电路分析-2023年中考物理真题分类汇编全国版试卷docx等2份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。
2022年中考真题分类汇编之动态电路分析附真题答案： 这是一份2022年中考真题分类汇编之动态电路分析附真题答案，共11页。
2021中考物理真题分类汇编-电流与电路-串联、并联电路的识别与设计（含答案，共33题）： 这是一份2021中考物理真题分类汇编-电流与电路-串联、并联电路的识别与设计（含答案，共33题），共21页。试卷主要包含了微波炉能产生微波，是厨房好帮手，连接的等内容，欢迎下载使用。
