1．下列单位中不是电能单位的是（ ）
A．焦耳B．度C．千瓦时D．千瓦/时
2．一个灯泡标有“220V 40W”字样，当将它接到110V的电路中时，它的实际电功率为（ ）
A．10W B．20W C． 40W D．80W
3．家用电能表的盘面上，标有3000r/kW•h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（ ）
A．5WB．500WC．300WD．3kW
电阻R1上标有“1.5A 6Ω”字样，电阻R2上标有“1A 10Ω”字样，将R1和R2并联在电路中，电路两端允许加 V的电压；此时该电路中消耗的总功率为 W．下列结果正确的是（ ）
A．9 21.6 B．9 23.5 C．10 21.6 D．10 23.5
5．如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正确的是（ ）
A．只闭合S1 B．同时闭合S1和S3，断开S2
C．同时闭合S1和S2，断开S3 D．只闭合S2
5 678
6．如图所示的电路中，电压U保持不变，滑动变阻器R2的最大阻值是R1阻值的6倍。则当滑片P由a端移到b端时变阻器R2两端电压的变化范围是（ ）
A．从0到 B．从U到 C．从0到 D．从U到
7．如图所示，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向左滑动时（ ）
A．电流表读数变大，电压表读数变大 B．电流表读数变大，电压表读数变小
C．电流表读数变小，电压表读数变大 D．电流表读数变小，电压表读数变小
8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片向下滑动，下列判断正确的是（ ）
A．电压表的示数变大 B．电压表V和电流表A2的比值变小
C．电流表A1的示数变小 D．电压表V和电流表A1的乘积变大
9．在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（ ）
A．电流表A示数增大，P向右滑动 B．电流表A示数减小，P向左滑动
C．电压表V示数增大，P向右滑动 D．电压表V示数减少，P向左滑动
9 10 11
在如图甲所示的电路中，电源电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识．滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时电功率相同，则以下说法正确的有( ) ①定值电阻R2＝4 Ω
②电源的电压为6 V ③电压表的最大示数为4.5 V
④滑动变阻器的最大电功率为2.25 W
A．①②③ B．②③④ C．①②④ D．①③④
二、多项选择题（每小题4分，共12分）

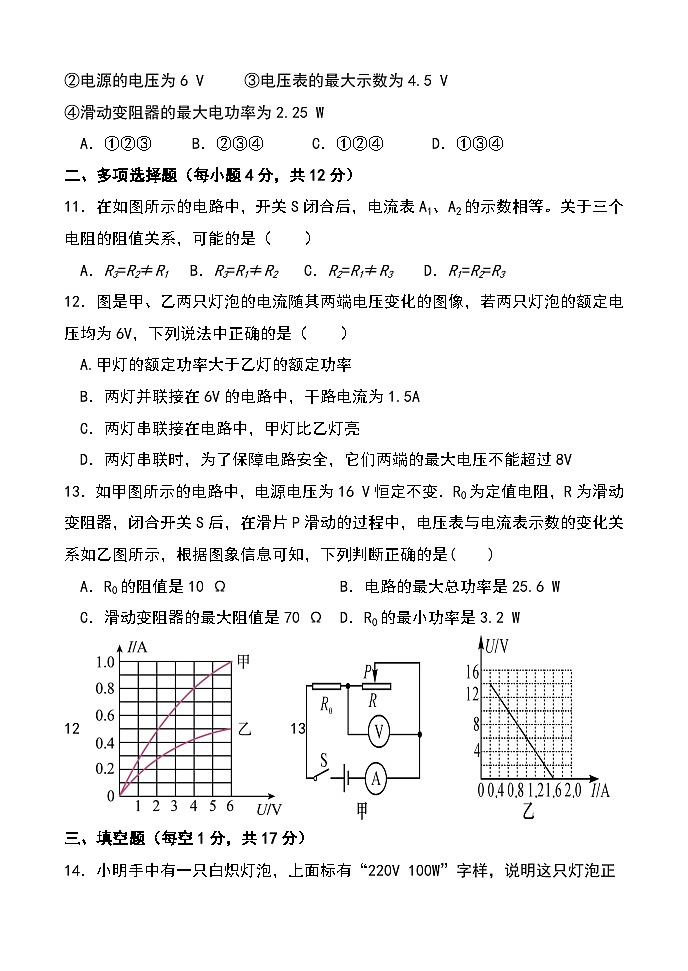

11．在如图所示的电路中，开关S闭合后，电流表A1、A2的示数相等。关于三个电阻的阻值关系，可能的是（ ）
A．R3=R2≠R1 B．R3=R1≠R2 C．R2=R1≠R3 D．R1=R2=R3
12．图是甲、乙两只灯泡的电流随其两端电压变化的图像，若两只灯泡的额定电压均为6V，下列说法中正确的是（ ）
A.甲灯的额定功率大于乙灯的额定功率
B．两灯并联接在6V的电路中，干路电流为1.5A
C．两灯串联接在电路中，甲灯比乙灯亮
D．两灯串联时，为了保障电路安全，它们两端的最大电压不能超过8V
13．如甲图所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如乙图所示，根据图象信息可知，下列判断正确的是( )
A．R0的阻值是10 Ω B．电路的最大总功率是25.6 W
C．滑动变阻器的最大阻值是70 Ω D．R0的最小功率是3.2 W
12 13
三、填空题（每空1分，共17分）
14．小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻大小为 Ω，正常发光时实际功率为 W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为 W。
15．一台线圈电阻为3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流通过电动机做功 J，产生的热量是 J．
16．如图所示的是电阻值不同的两个电阻的I—U图象，从图中可知R1 R2，若将R1和R2串联接在电源上，消耗的电功率P1 P2；若将R1和R2并联接在电源上，相同时间内消耗的电能W1 W2。（填“>”、“<”或“=”）
17．如图所示，电能表的示数为 kW·h，在某段时间内，转盘转过1800圈，则此段时间内用了 度电．
18．如图所示，电阻R1、R2、R3的电阻值均为4Ω，A、B两点间的电压为6V并保持恒定，当开关S断开和闭合时，A、B两端的电阻之比为 ；流过电阻R1的电流之比为 ．
16171819
19．小强根据实验数据绘制了电阻R1和R2串联时，电阻R2两端的电压U2随电阻R1两端的电压U1变化的图像如图所示。请你根据该图像和已有知识判断：当U1＝7.4V时，U2＝ V。
20．某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人的第二天早餐煲粥．小文将大米等食材放入电饭煲内，接通220 V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图甲所示，电饭煲加热过程消耗的电能是____kW·h.已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2＝____Ω.
20 21
21．如图所示，是定值电阻R和小灯泡L的I-U关系图像，其中定值电阻R的阻值为 Ω；若将R和L串联接在5V的电源上，则电路中的总功率为 W。
实验题(共16分)
22．某实验小组做“测量小灯泡电功率”的实验，电路如图甲所示，已知电源电压为3 V，小灯泡的额定电压为2.5 V.
(1)闭合开关前，滑动变阻器的滑片P应置于____(填“A”或“B”)端，目的是保护电路．
(2)实验中，闭合开关，发现电压表指针反偏，其原因是____．
(3)排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2 V，若想测量小灯泡的额定功率，应将滑片P向___(填“A”或“B”)端移动；当小灯泡正常发光时，电流表的示数如图乙所示，为____A，则小灯泡的额定功率为____W.
23．小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为 6V 且保持不变，实验用到的电阻阻值分别为 5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω 1A”．

（1）连接电路后，闭合开关，发现电流表、电压表指针均超过量程．操作中存在的问题是
（2）实验中多次改变 R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图甲所示的电流 I 随电阻 R 变化的图象．
①由图象可以得出结论：电压一定时，
②上述实验中，小明用 5Ω 的电阻做完实验后，接下来的操作是 ，将滑动变阻器调到最大阻值，然后将 10Ω 的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V 时，读出电流表的示数．
（3）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在 V 至 V 范围之内选择．
（4）他们又用本次器材探究了电流与电压的关系，做出图象如图乙，图中阴影部分面积表示的物理量是
24．为了探究“电流通过导体时产生的热量与哪些因素有关”，小贺准备的实验器材有三个完全相同的烧瓶，瓶内装有质量和初温都相同的煤油，相同的温度计a、b、c，阻值为R1、R2、R3的电阻丝（R1>R2=R3），还有满足实验要求的电源、滑动变阻器、开关、导线。他连接了如图甲所示的电路进行实验，闭合开关一段时间后，温度计a、b的示数如图乙所示。根据实验过程及现象回答下列问题：

（1）此实验是通过 反映电流通过导体时产生的热量多少；
（2）电流通过导体时产生的热量与电阻大小 （选填“有关”或“无关”）；
（3）小贺想探究“电流通过导体产生的热量与电流大小是否有关”，他连接了如图丙所示的电路。该电路 （选填“能”或“不能”）完成探究任务，原因是 。
计算题(共25分)
25．（8分）如图所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光
（1）灯正常发光时的电流和电阻各是多少？
（2）电源电压是多少？
（3）电阻R1的阻值；
（4）当S1、S2都断开时，小灯泡L的实际功率（灯丝电阻不变）。
26．（8分）我校师生为自制一台电烘箱而设计的简化电路图如图，其技术参数如下表，R1、R2均为电热丝且电阻值恒定。根据师生们的设计，求：
（1）电热丝R1、R2的阻值。
（2）电烘箱在低温挡正常工作时，5min内R2产生的热量。
（3）在用电高峰期，电烘箱在高温挡时的实际功率为1000W，求实际电压。

27．（9分）如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P移至a端，L正常发光忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'=0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
额定电压
220V
正常工作电流
高温挡
低温挡
2A
