2023-2024学年河南省商丘市九年级（上）月考物理试卷（12月份）
展开
这是一份2023-2024学年河南省商丘市九年级（上）月考物理试卷（12月份），共8页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

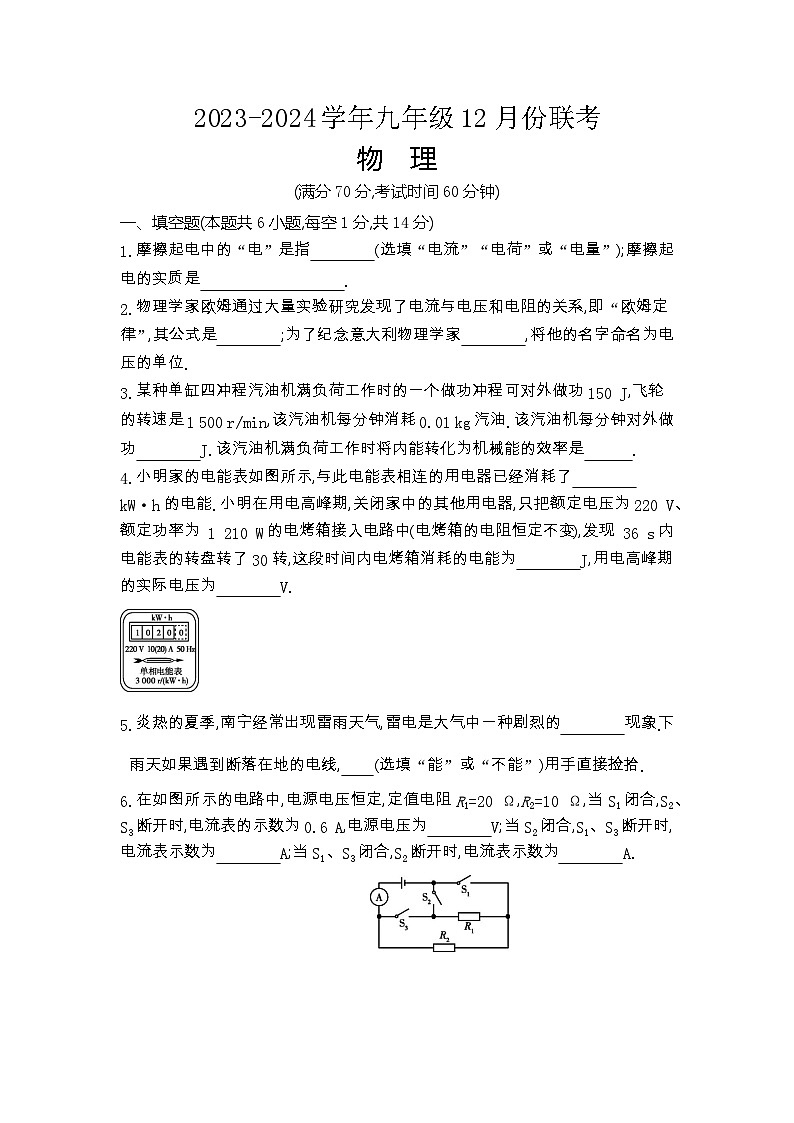

(满分70分,考试时间60分钟)
一、填空题(本题共6小题,每空1分,共14分)
1.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .
2.物理学家欧姆通过大量实验研究发现了电流与电压和电阻的关系,即“欧姆定律”,其公式是 ;为了纪念意大利物理学家 ,将他的名字命名为电压的单位.
3.某种单缸四冲程汽油机满负荷工作时的一个做功冲程可对外做功150 J,飞轮的转速是1 500 r/min,该汽油机每分钟消耗0.01 kg汽油.该汽油机每分钟对外做功 J.该汽油机满负荷工作时将内能转化为机械能的效率是 .
4.小明家的电能表如图所示,与此电能表相连的用电器已经消耗了 kW·h的电能.小明在用电高峰期,关闭家中的其他用电器,只把额定电压为220 V、额定功率为 1 210 W的电烤箱接入电路中(电烤箱的电阻恒定不变),发现 36 s内电能表的转盘转了30转,这段时间内电烤箱消耗的电能为 J,用电高峰期的实际电压为 V.
5.炎热的夏季,南宁经常出现雷雨天气,雷电是大气中一种剧烈的 现象.下雨天如果遇到断落在地的电线, (选填“能”或“不能”)用手直接捡拾.
6.在如图所示的电路中,电源电压恒定,定值电阻R1=20 Ω,R2=10 Ω,当S1闭合,S2、S3断开时,电流表的示数为0.6 A,电源电压为 V;当S2闭合,S1、S3断开时,电流表示数为 A;当S1、S3闭合,S2断开时,电流表示数为 A.

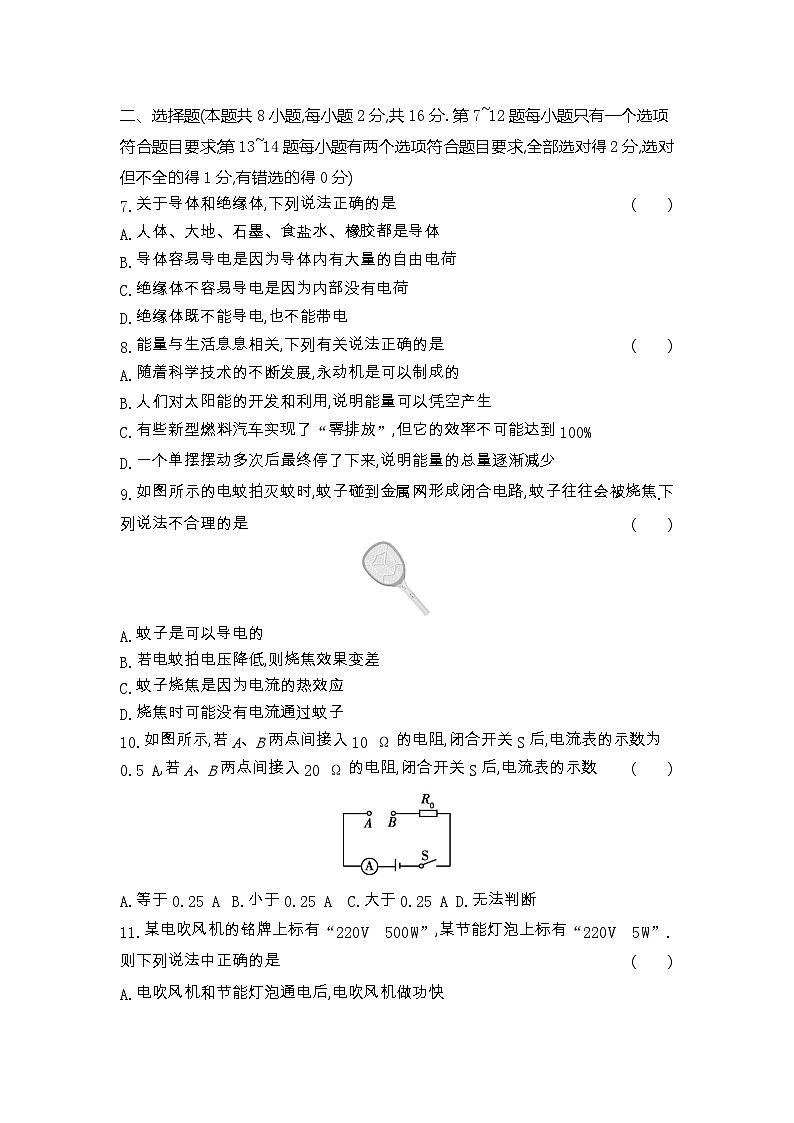

二、选择题(本题共8小题,每小题2分,共16分.第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)
7.关于导体和绝缘体,下列说法正确的是( )
A.人体、大地、石墨、食盐水、橡胶都是导体
B.导体容易导电是因为导体内有大量的自由电荷
C.绝缘体不容易导电是因为内部没有电荷
D.绝缘体既不能导电,也不能带电
8.能量与生活息息相关,下列有关说法正确的是( )
A.随着科学技术的不断发展,永动机是可以制成的
B.人们对太阳能的开发和利用,说明能量可以凭空产生
C.有些新型燃料汽车实现了“零排放”,但它的效率不可能达到100%
D.一个单摆摆动多次后最终停了下来,说明能量的总量逐渐减少
9.如图所示的电蚊拍灭蚊时,蚊子碰到金属网形成闭合电路,蚊子往往会被烧焦.下列说法不合理的是( )
A.蚊子是可以导电的
B.若电蚊拍电压降低,则烧焦效果变差
C.蚊子烧焦是因为电流的热效应
D.烧焦时可能没有电流通过蚊子
10.如图所示,若A、B两点间接入10 Ω的电阻,闭合开关S后,电流表的示数为0.5 A,若A、B两点间接入20 Ω的电阻,闭合开关S后,电流表的示数( )
A.等于0.25 AB.小于0.25 A C.大于0.25 AD.无法判断
11.某电吹风机的铭牌上标有“220 V 500 W”,某节能灯泡上标有“220 V 5 W”.则下列说法中正确的是( )
A.电吹风机和节能灯泡通电后,电吹风机做功快
B.电吹风机和节能灯泡工作时,电吹风机消耗的电能多
C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能

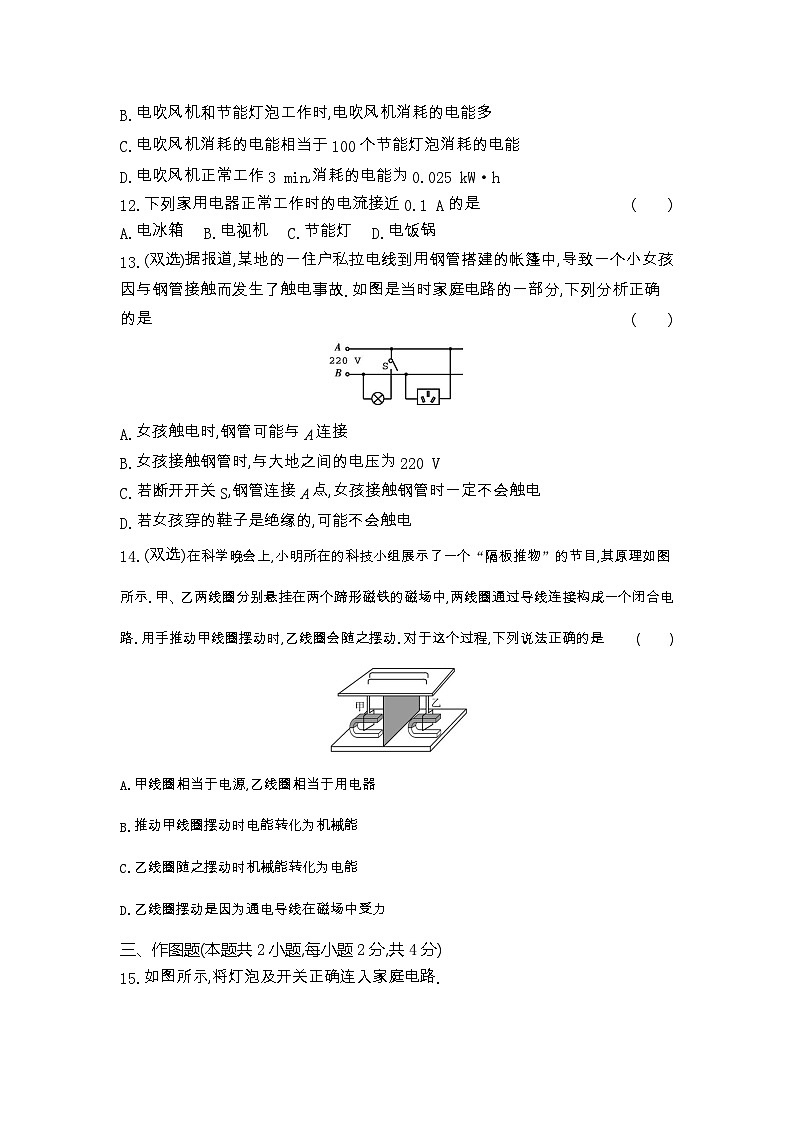

D.电吹风机正常工作3 min,消耗的电能为0.025 kW·h
12.下列家用电器正常工作时的电流接近0.1 A的是( )
A.电冰箱B.电视机C.节能灯D.电饭锅
13.(双选)据报道,某地的一住户私拉电线到用钢管搭建的帐篷中,导致一个小女孩因与钢管接触而发生了触电事故.如图是当时家庭电路的一部分,下列分析正确的是( )
A.女孩触电时,钢管可能与A连接
B.女孩接触钢管时,与大地之间的电压为220 V
C.若断开开关S,钢管连接A点,女孩接触钢管时一定不会触电
D.若女孩穿的鞋子是绝缘的,可能不会触电
14.(双选)在科学晚会上,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示.甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连接构成一个闭合电路.用手推动甲线圈摆动时,乙线圈会随之摆动.对于这个过程,下列说法正确的是( )
A.甲线圈相当于电源,乙线圈相当于用电器
B.推动甲线圈摆动时电能转化为机械能
C.乙线圈随之摆动时机械能转化为电能
D.乙线圈摆动是因为通电导线在磁场中受力
三、作图题(本题共2小题,每小题2分,共4分)
15.如图所示,将灯泡及开关正确连入家庭电路.
16.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.
四、实验探究题(本题共3小题,第17题4分,第18题7分,第19题8分,共19分)
17.如图所示,两个相同瓶子的瓶口相对,之间用一块玻璃板隔开,上面的瓶中装有空气,下面的瓶中装有密度比空气大的红棕色二氧化氮气体.抽掉玻璃板后,我们观察到红棕色气体逐渐进入上面的瓶子,下面的瓶子颜色逐渐变淡,最后两个瓶子的颜色均匀.
(1)物理学中把这个现象叫做扩散现象.
(2)小阳建议:把装有二氧化氮气体的瓶子放在装有空气的瓶子的上面,这样做既能表明上述观点,还可以使实验现象更明显.你认为小阳的建议 (选填“能”或“不能”)采纳,因为 .
(3)扩散现象跟人们的生活密切相关,它有时对人们有利,有时又对人们有害,请你分别列举生活中关于扩散现象有利和有害的实例.
有利: .
有害: .
18.如图所示,某同学在连接电路时把两个规格不同的小灯泡连接在电路中.
(1)闭合开关S时,小灯泡L1、L2都不亮.用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮.对此,下列判断正确的是 (填选项前字母).
A.灯L2断路B.灯L2短路
C.灯L1断路D.开关S断路
(2)排除故障后闭合开关,两灯均发光,但L1较暗,L2较亮,这是为什么呢?他提出的猜想是:由于L2靠近电源正极,电流通过L2后减小了,所以通过L1的电流比通过L2的电流小.为了验证猜想是否正确,在不增加任何器材的情况下,请你设计实验并写出实验步骤及可能观察到的现象和对应的结论.
实验步骤: ;
可能观察到的现象和对应的结论: .
19.在测电阻的实验中,小芳所在的小组选择了如下实验器材:新的干电池两节,电流表、电压表各一个,开关两个,滑动变阻器一个,待测电阻两个,导线若干.
甲 乙
丙 丁
(1)如图甲是小芳连接的实物图,请你根据图乙帮她连接完整.
(2)连好电路后闭合开关,小芳发现电流表的指针不动,但电压表的指针有明显偏转,若电路中只有一个元件出现了故障,则故障是 .
(3)排除故障后,正确连接电路,闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.5 V时,电流表的示数如图丙所示,则电路中的电流为 A,待测电阻的阻值R= Ω.
(4)实验时,该小组的另一位同学发现电压表突然损坏了,他只用一只电流表和最大阻值为R0的滑动变阻器测出了未知电阻R1的阻值.他的实验电路如图丁所示,实验步骤如下:
A.开关S1和S2都断开,将滑动变阻器的滑片移到阻值最大处,观察到电流表无示数;
B.保持滑片位置不动,只闭合开关S1,读出电流表的示数为I1;
C.再闭合开关S2,读出电流表的示数为I2.
则R1=
五、综合应用题(本题共2小题,第20题8分,第21题9分,共17分)
20.一辆汽车在一段平直公路上匀速行驶,能量流向图如图所示,已知消耗了汽油1.5×10-3 m3(假设汽油完全燃烧).若汽油的密度ρ=0.8×103 kg/m3,汽油的热值为q=4×107 J/kg,求:
(1)所消耗的汽油完全燃烧产生的热量;
(2)该汽车发动机的效率;
(3)汽车输出的有用功.
21.如图甲所示是小乔同学从废弃的电热器上拆下的加热部件,该部件由阻值不变的两根电阻丝R1、R2构成.小乔设计了图乙的电路对该部件进行检测,其中R0=22 Ω,M、N为接线柱.
(1)用导线把M和N连接,只闭合开关S1,电流表示数为1 A,求电源电压.
(2)把M接A,N接B,只闭合开关S1,电流表示数为0.5 A,求R1的阻值.
(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,电流表示数为1.5 A;检测结束后,小乔利用该部件重新组装一个加热器,求新加热器接入220 V电路中能达到的最大电功率.
参考答案
一、填空题（本题共6小题，每空1分，共14分）
1．电荷 电荷的转移
2．I=UR 伏特
×105 25%
4．1 020 3.6×104 200
5.放电 不能
6．6 0.2 0.9
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．C
8．B
9．C
10．B
11．B
12．A
13．AB
14．AD
三、作图题（本题共2小题，每小题2分，共4分）
15.16．
四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17．(2)不能 二氧化氮气体的密度大于空气的密度,在重力作用下也会出现相同的现象,不能说明分子在不停地做无规则运动 (3)花香四溢(或腌菜等) 煤气泄漏(或吸二手烟、污水排放导致河水污染等)
18．(1)D (2)把两灯的位置对调或调换电源正、负极 若L2仍然比L1亮,说明猜想错误;若L2比L1暗,说明猜想正确
19．(1)如图所示.
(2)电阻R断路 (3)0.3 5 (4)(I2-I1)R0I1(
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．(1)消耗汽油的质量m=ρV=0.8×103 kg/m3×1.5×10-3 m3=1.2 kg
汽油完全燃烧放出的热量Q放=qm=4×107 J/kg×1.2 kg=4.8×107 J
汽车发动机的效率η=100%-33%-30%-7%=30%
(3)汽车输出的有用功W=ηQ放=30%×4.8×107 J=1.44×107 J
21．(1)电源电压U=I1R0=1 A×22 Ω=22 V
(2)把M接A,N接B,只闭合开关S1,此时R1与R0串联
电路的总电阻R总=UI2=22V0.5A=44 Ω
R1=R总-R0=44 Ω-22 Ω=22 Ω
(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,此时R0被短路,R1与R2并联
电路的总电阻R'总=UI3=22V1.5A=443 Ω
根据P=U2R可知,在电压不变,电路的总电阻最小时,电路的总功率最大,即R1与R2并联时,电功率最大
最大电功率P=U'2R' 总=(220V)2443Ω=3 300 W
(满分70分,考试时间60分钟)
一、填空题(本题共6小题,每空1分,共14分)
1.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .
2.物理学家欧姆通过大量实验研究发现了电流与电压和电阻的关系,即“欧姆定律”,其公式是 ;为了纪念意大利物理学家 ,将他的名字命名为电压的单位.
3.某种单缸四冲程汽油机满负荷工作时的一个做功冲程可对外做功150 J,飞轮的转速是1 500 r/min,该汽油机每分钟消耗0.01 kg汽油.该汽油机每分钟对外做功 J.该汽油机满负荷工作时将内能转化为机械能的效率是 .
4.小明家的电能表如图所示,与此电能表相连的用电器已经消耗了 kW·h的电能.小明在用电高峰期,关闭家中的其他用电器,只把额定电压为220 V、额定功率为 1 210 W的电烤箱接入电路中(电烤箱的电阻恒定不变),发现 36 s内电能表的转盘转了30转,这段时间内电烤箱消耗的电能为 J,用电高峰期的实际电压为 V.
5.炎热的夏季,南宁经常出现雷雨天气,雷电是大气中一种剧烈的 现象.下雨天如果遇到断落在地的电线, (选填“能”或“不能”)用手直接捡拾.
6.在如图所示的电路中,电源电压恒定,定值电阻R1=20 Ω,R2=10 Ω,当S1闭合,S2、S3断开时,电流表的示数为0.6 A,电源电压为 V;当S2闭合,S1、S3断开时,电流表示数为 A;当S1、S3闭合,S2断开时,电流表示数为 A.
二、选择题(本题共8小题,每小题2分,共16分.第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)
7.关于导体和绝缘体,下列说法正确的是( )
A.人体、大地、石墨、食盐水、橡胶都是导体
B.导体容易导电是因为导体内有大量的自由电荷
C.绝缘体不容易导电是因为内部没有电荷
D.绝缘体既不能导电,也不能带电
8.能量与生活息息相关,下列有关说法正确的是( )
A.随着科学技术的不断发展,永动机是可以制成的
B.人们对太阳能的开发和利用,说明能量可以凭空产生
C.有些新型燃料汽车实现了“零排放”,但它的效率不可能达到100%
D.一个单摆摆动多次后最终停了下来,说明能量的总量逐渐减少
9.如图所示的电蚊拍灭蚊时,蚊子碰到金属网形成闭合电路,蚊子往往会被烧焦.下列说法不合理的是( )
A.蚊子是可以导电的
B.若电蚊拍电压降低,则烧焦效果变差
C.蚊子烧焦是因为电流的热效应
D.烧焦时可能没有电流通过蚊子
10.如图所示,若A、B两点间接入10 Ω的电阻,闭合开关S后,电流表的示数为0.5 A,若A、B两点间接入20 Ω的电阻,闭合开关S后,电流表的示数( )
A.等于0.25 AB.小于0.25 A C.大于0.25 AD.无法判断
11.某电吹风机的铭牌上标有“220 V 500 W”,某节能灯泡上标有“220 V 5 W”.则下列说法中正确的是( )
A.电吹风机和节能灯泡通电后,电吹风机做功快
B.电吹风机和节能灯泡工作时,电吹风机消耗的电能多
C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能
D.电吹风机正常工作3 min,消耗的电能为0.025 kW·h
12.下列家用电器正常工作时的电流接近0.1 A的是( )
A.电冰箱B.电视机C.节能灯D.电饭锅
13.(双选)据报道,某地的一住户私拉电线到用钢管搭建的帐篷中,导致一个小女孩因与钢管接触而发生了触电事故.如图是当时家庭电路的一部分,下列分析正确的是( )
A.女孩触电时,钢管可能与A连接
B.女孩接触钢管时,与大地之间的电压为220 V
C.若断开开关S,钢管连接A点,女孩接触钢管时一定不会触电
D.若女孩穿的鞋子是绝缘的,可能不会触电
14.(双选)在科学晚会上,小明所在的科技小组展示了一个“隔板推物”的节目,其原理如图所示.甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连接构成一个闭合电路.用手推动甲线圈摆动时,乙线圈会随之摆动.对于这个过程,下列说法正确的是( )
A.甲线圈相当于电源,乙线圈相当于用电器
B.推动甲线圈摆动时电能转化为机械能
C.乙线圈随之摆动时机械能转化为电能
D.乙线圈摆动是因为通电导线在磁场中受力
三、作图题(本题共2小题,每小题2分,共4分)
15.如图所示,将灯泡及开关正确连入家庭电路.
16.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.
四、实验探究题(本题共3小题,第17题4分,第18题7分,第19题8分,共19分)
17.如图所示,两个相同瓶子的瓶口相对,之间用一块玻璃板隔开,上面的瓶中装有空气,下面的瓶中装有密度比空气大的红棕色二氧化氮气体.抽掉玻璃板后,我们观察到红棕色气体逐渐进入上面的瓶子,下面的瓶子颜色逐渐变淡,最后两个瓶子的颜色均匀.
(1)物理学中把这个现象叫做扩散现象.
(2)小阳建议:把装有二氧化氮气体的瓶子放在装有空气的瓶子的上面,这样做既能表明上述观点,还可以使实验现象更明显.你认为小阳的建议 (选填“能”或“不能”)采纳,因为 .
(3)扩散现象跟人们的生活密切相关,它有时对人们有利,有时又对人们有害,请你分别列举生活中关于扩散现象有利和有害的实例.
有利: .
有害: .
18.如图所示,某同学在连接电路时把两个规格不同的小灯泡连接在电路中.
(1)闭合开关S时,小灯泡L1、L2都不亮.用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮.对此,下列判断正确的是 (填选项前字母).
A.灯L2断路B.灯L2短路
C.灯L1断路D.开关S断路
(2)排除故障后闭合开关,两灯均发光,但L1较暗,L2较亮,这是为什么呢?他提出的猜想是:由于L2靠近电源正极,电流通过L2后减小了,所以通过L1的电流比通过L2的电流小.为了验证猜想是否正确,在不增加任何器材的情况下,请你设计实验并写出实验步骤及可能观察到的现象和对应的结论.
实验步骤: ;
可能观察到的现象和对应的结论: .
19.在测电阻的实验中,小芳所在的小组选择了如下实验器材:新的干电池两节,电流表、电压表各一个,开关两个,滑动变阻器一个,待测电阻两个,导线若干.
甲 乙
丙 丁
(1)如图甲是小芳连接的实物图,请你根据图乙帮她连接完整.
(2)连好电路后闭合开关,小芳发现电流表的指针不动,但电压表的指针有明显偏转,若电路中只有一个元件出现了故障,则故障是 .
(3)排除故障后,正确连接电路,闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.5 V时,电流表的示数如图丙所示,则电路中的电流为 A,待测电阻的阻值R= Ω.
(4)实验时,该小组的另一位同学发现电压表突然损坏了,他只用一只电流表和最大阻值为R0的滑动变阻器测出了未知电阻R1的阻值.他的实验电路如图丁所示,实验步骤如下:
A.开关S1和S2都断开,将滑动变阻器的滑片移到阻值最大处,观察到电流表无示数;
B.保持滑片位置不动,只闭合开关S1,读出电流表的示数为I1;
C.再闭合开关S2,读出电流表的示数为I2.
则R1=
五、综合应用题(本题共2小题,第20题8分,第21题9分,共17分)
20.一辆汽车在一段平直公路上匀速行驶,能量流向图如图所示,已知消耗了汽油1.5×10-3 m3(假设汽油完全燃烧).若汽油的密度ρ=0.8×103 kg/m3,汽油的热值为q=4×107 J/kg,求:
(1)所消耗的汽油完全燃烧产生的热量;
(2)该汽车发动机的效率;
(3)汽车输出的有用功.
21.如图甲所示是小乔同学从废弃的电热器上拆下的加热部件,该部件由阻值不变的两根电阻丝R1、R2构成.小乔设计了图乙的电路对该部件进行检测,其中R0=22 Ω,M、N为接线柱.
(1)用导线把M和N连接,只闭合开关S1,电流表示数为1 A,求电源电压.
(2)把M接A,N接B,只闭合开关S1,电流表示数为0.5 A,求R1的阻值.
(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,电流表示数为1.5 A;检测结束后,小乔利用该部件重新组装一个加热器,求新加热器接入220 V电路中能达到的最大电功率.
参考答案
一、填空题（本题共6小题，每空1分，共14分）
1．电荷 电荷的转移
2．I=UR 伏特
×105 25%
4．1 020 3.6×104 200
5.放电 不能
6．6 0.2 0.9
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．C
8．B
9．C
10．B
11．B
12．A
13．AB
14．AD
三、作图题（本题共2小题，每小题2分，共4分）
15.16．
四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17．(2)不能 二氧化氮气体的密度大于空气的密度,在重力作用下也会出现相同的现象,不能说明分子在不停地做无规则运动 (3)花香四溢(或腌菜等) 煤气泄漏(或吸二手烟、污水排放导致河水污染等)
18．(1)D (2)把两灯的位置对调或调换电源正、负极 若L2仍然比L1亮,说明猜想错误;若L2比L1暗,说明猜想正确
19．(1)如图所示.
(2)电阻R断路 (3)0.3 5 (4)(I2-I1)R0I1(
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．(1)消耗汽油的质量m=ρV=0.8×103 kg/m3×1.5×10-3 m3=1.2 kg
汽油完全燃烧放出的热量Q放=qm=4×107 J/kg×1.2 kg=4.8×107 J
汽车发动机的效率η=100%-33%-30%-7%=30%
(3)汽车输出的有用功W=ηQ放=30%×4.8×107 J=1.44×107 J
21．(1)电源电压U=I1R0=1 A×22 Ω=22 V
(2)把M接A,N接B,只闭合开关S1,此时R1与R0串联
电路的总电阻R总=UI2=22V0.5A=44 Ω
R1=R总-R0=44 Ω-22 Ω=22 Ω
(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,此时R0被短路,R1与R2并联
电路的总电阻R'总=UI3=22V1.5A=443 Ω
根据P=U2R可知,在电压不变,电路的总电阻最小时,电路的总功率最大,即R1与R2并联时,电功率最大
最大电功率P=U'2R' 总=(220V)2443Ω=3 300 W
