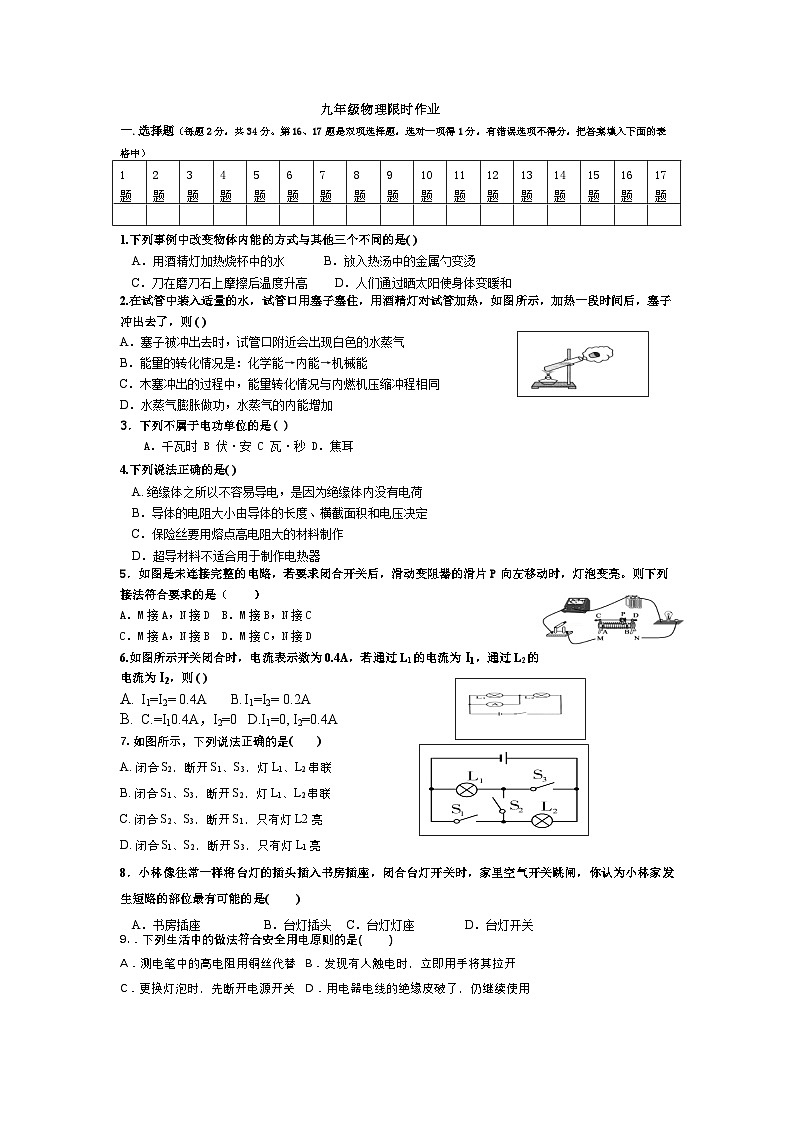

2023-2024学年河南省商丘市夏邑二中九年级（上）月考物理试卷（12月份）

这是一份2023-2024学年河南省商丘市夏邑二中九年级（上）月考物理试卷（12月份），共6页。

1.下列事例中改变物体内能的方式与其他三个不同的是( )
A．用酒精灯加热烧杯中的水 B．放入热汤中的金属勺变烫
C．刀在磨刀石上摩擦后温度升高 D．人们通过晒太阳使身体变暖和
2.在试管中装入适量的水，试管口用塞子塞住，用酒精灯对试管加热，如图所示，加热一段时间后，塞子冲出去了，则 ( )
A．塞子被冲出去时，试管口附近会出现白色的水蒸气
B．能量的转化情况是：化学能→内能→机械能
C．木塞冲出的过程中，能量转化情况与内燃机压缩冲程相同
D．水蒸气膨胀做功，水蒸气的内能增加
3．下列不属于电功单位的是( )
A．千瓦时 B 伏·安 C 瓦·秒 D．焦耳
4.下列说法正确的是( )
A. 绝缘体之所以不容易导电，是因为绝缘体内没有电荷
B．导体的电阻大小由导体的长度、横截面积和电压决定
C．保险丝要用熔点高电阻大的材料制作
D．超导材料不适合用于制作电热器
5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（ ）
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
6.如图所示开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则 ( )
I1=I2= 0.4A B.I1=I2= 0.2A
C.=I10.4A，I2=0 D.I1=0, I2=0.4A
7. 如图所示，下列说法正确的是( )
A. 闭合S2，断开S1、S3，灯L1、L2串联
B. 闭合S1、S3，断开S2，灯L1、L2串联
C. 闭合S2、S3，断开S1，只有灯L2亮
D. 闭合S1、S2，断开S3，只有灯L1亮
8．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是( )
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
9.．下列生活中的做法符合安全用电原则的是( )
A．测电笔中的高电阻用铜丝代替 B．发现有人触电时，立即用手将其拉开
C．更换灯泡时，先断开电源开关 D．用电器电线的绝缘皮破了，仍继续使用
10．标有“220V 25W”“110V 25W”“36V 25W”字样的三个白炽灯，它们各自在额定电压下工作时( )
A．“220V 25W”最亮 B．“110V 25W”最亮
C．“36V 25W”最亮 D．三个白炽灯一样亮
11.如图所示，某公交车前、后门的扶杆上各装有一个相当于开关的按钮。当乘客按下任意一个按钮时，铃声响起，提醒司机有人要下车。图中符合要求的电路图是（ ）
12．如图，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（ ）
A．灯L1两端的电压为2V B．电源电压与灯L1两端的电压之和为3V
C．灯L1两端的电压为3V D．灯L2两端的电压为2V
13某型号电饭锅有高温挡和低温挡两个挡位，其原理如图所示，以下说法正确的是（ ）
高温挡额定功率是1 100 W，则电饭锅以高温挡正常工作1 min消耗的电能为1100J
R0的电阻是44Ω
则当开关置于“2”位置时为低温挡．
则当开关置于“1”位置时，若R=110Ω，则电路的电流是2A
为监测环境中PM2.5的浓度,物理社团的四位同学分别设计了如图所示的电路图,其中电源两端电压保持不变,R1是定值电阻,R2是气敏电阻(阻值随PM2.5浓度增大而减小)现要求PM2.5浓度越大,电表的示数就越大,则符合要求的电路图是（ ）
图4
在如图所示的家庭电路中,先闭合开关S1,让电炉正常工作,然后依次闭合灯泡开关,则( )
图5
A.电路中用电器的总电阻变大 B.火线和零线中的总电流变大
C.通过各用电器的电流都相等
D.电炉的功率比灯泡的功率大,所以它两端的电压最高
图6
16.（双选）额定电压相同的两灯连接在电路中，如图所示。闭合开关后，灯L1较亮，L2较暗。下列说法正确的是（ ）
A.灯L1的额定功率较大 B.灯L1的实际功率较大
C.两灯并联，电压表测灯L1的电压 D.两灯串联，灯L1两端的电压较大
17.（双选）图7甲是小灯泡L和电阻R的I­U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。下列说法错误的是( )
图7
只闭合开关S1时，小灯泡L的电阻为10Ω
B．再闭合开关S2时，电流表示数增加0.2 A
C．再闭合开关S2时，电路总功率为1.4 W
D．再闭合开关S2后，在1 min 内电阻R产生的热量为240 J

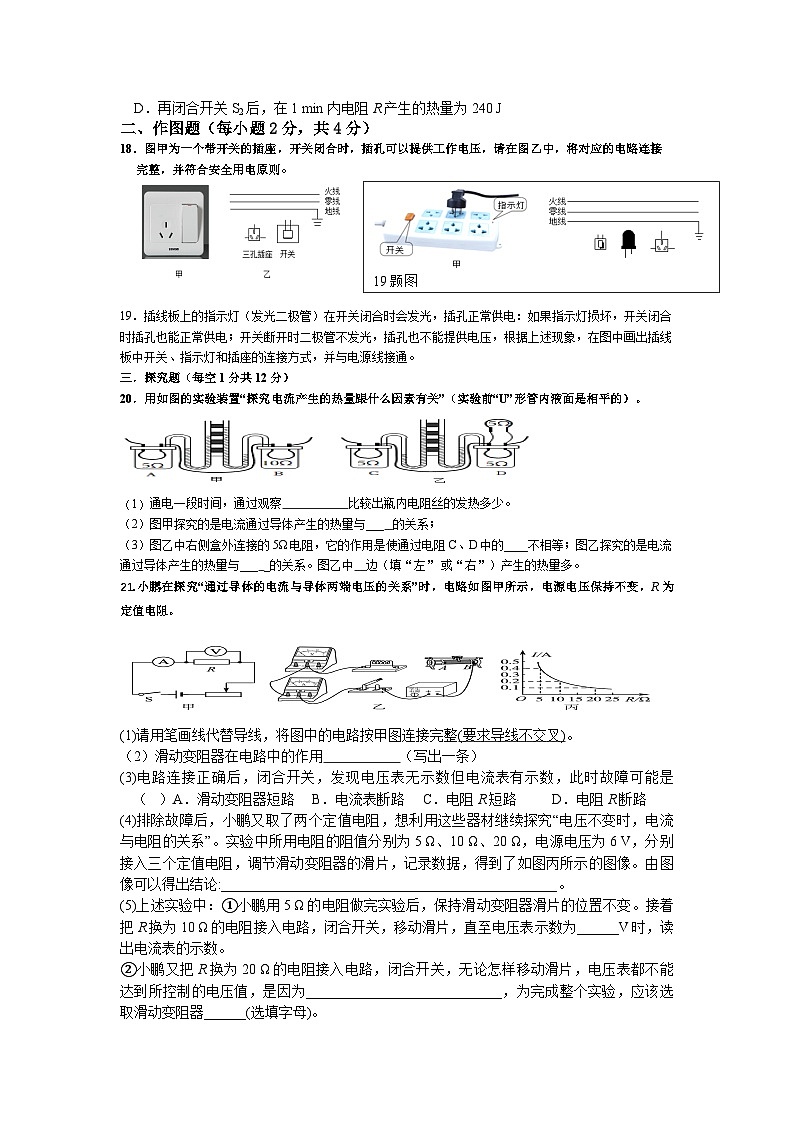

二、作图题（每小题2分，共4分）
18．图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
19题图
插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电：如果指示灯损坏，开关闭合时插孔也能正常供电；开关断开时二极管不发光，插孔也不能提供电压，根据上述现象，在图中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通。
三．探究题（每空1分共12分）
20．用如图的实验装置“探究电流产生的热量跟什么因素有关”（实验前“U”形管内液面是相平的）。
通电一段时间，通过观察 比较出瓶内电阻丝的发热多少。
（2）图甲探究的是电流通过导体产生的热量与___ 的关系；
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是使通过电阻C、D中的____不相等；图乙探究的是电流通过导体产生的热量与___ _的关系。图乙中 边（填“左” 或“右”）产生的热量多。
图11
21.小鹏在探究“通过导体的电流与导体两端电压的关系”时，电路如图甲所示，电源电压保持不变，R为定值电阻。
(1)请用笔画线代替导线，将图中的电路按甲图连接完整(要求导线不交叉)。
（2）滑动变阻器在电路中的作用 （写出一条）
(3)电路连接正确后，闭合开关，发现电压表无示数但电流表有示数，此时故障可能是（ ）A．滑动变阻器短路 B．电流表断路 C．电阻R短路 D．电阻R断路
(4)排除故障后，小鹏又取了两个定值电阻，想利用这些器材继续探究“电压不变时，电流与电阻的关系”。实验中所用电阻的阻值分别为5 Ω、10 Ω、20 Ω，电源电压为6 V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像。由图像可以得出结论:________________________________________________。
(5)上述实验中：①小鹏用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10 Ω的电阻接入电路，闭合开关，移动滑片，直至电压表示数为______V时，读出电流表的示数。
②小鹏又把R换为20 Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，是因为____________________________，为完成整个实验，应该选取滑动变阻器______(选填字母)。
“50 Ω 1.0 A” B．“30 Ω 1.0 A” C．“20 Ω 1.0 A”
四、综合应用题(22题11分、23题9分，共20分)
22. (2019枣庄)如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：

(1)养生壶正常工作的电流．
(2)若该养生壶的加热效率为80%，在标准大气压下，将初温是12 ℃的一壶水烧开，需要多长时间？[c水＝4.2×103J/(kg·℃)，ρ水＝1.0×103kg/m3]
(3)在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率．电能表上标着“1 200 r/(kW·h)”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2 min电能表的转盘转了40 r．求电养生壶的实际功率．
(4)通过计算，小明发现此时电热水壶分得的实际电压小于额定电压，他猜想这是输电线分压造成的，接下来在保证安全的前提下，他又同时打开了家里的一个大功率用电器，则电热水壶的实际功率将______(选填“变大”“不变”或“变小”)，
23.近年来，在“垃圾围城”的形势下，垃圾焚烧发电是处置生活垃圾的最佳方式，而垃圾焚烧发电要求进炉垃圾平均热值需达到5×106J/kg以上才能稳定燃烧，燃烧这样的一吨生活垃圾可发电180度。 我市新建成的某垃圾焚烧发电厂，一天可处理1500吨生活垃圾。(q煤＝3.0×107J/kg)
（1）该电厂一天的发电量为多少千瓦时？
（2）垃圾焚烧发电的效率是多少？
（3）若一天的发电量使用热电转换效率为30%的火力发电厂发电，需要完全燃烧多少吨煤？
1题
2题
3题
4题
5题
6题
7题
8题
9题
10题
11题
12题
13题
14题
15题
16题
17题
额定电压
220 V
频率
50 Hz
额定功率
1 100 W
容量
1 L
九年级月考物理参考答案
选择题：１－５ ＣＢＢＤＡ；６－１０ ＤＡＣＣＤ１１－１５ ＣＡＢＣＢ
１６ ＢＤ １７ ＡＤ
