2020-2021学年河南省商丘市睢县九年级（上）期末物理试卷

2020-2021学年河南省商丘市睢县九年级（上）期末物理试卷

1. 我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
2. 打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面上黏有细小绒毛。这是因为擦过的镜面因失去电子而带了______ 电。当拿干绸布靠近一个悬挂的气球时，气球被推开，则气球带______ 电。
3. 如图所示的电路中，电阻为，电源电压不变。把“6V 3W“的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为______V
4. 如图所示，当开关闭合时，通电螺线管旁的小磁针按图示方向转动，则通电螺线管的a端为______ 极，电源的d端为______ 极。



5. 小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识，画出如图所示的电路是一个压敏电阻小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变______，衔铁与触点______  选填“1”或“2”接触，电动机的转速变______。
6. 随着现代通信技术的日新月异，中国现有移动、电信和联通三家通信公司均为客户推出了5G业务，通过5G网络可提供更加便捷的无线视频通话、无线上网等多项服务。则这些服务是通过______ 选填“超声波”、“次声波”或“电磁波”来传递信号的，它在真空中的传播速度约为______ 。

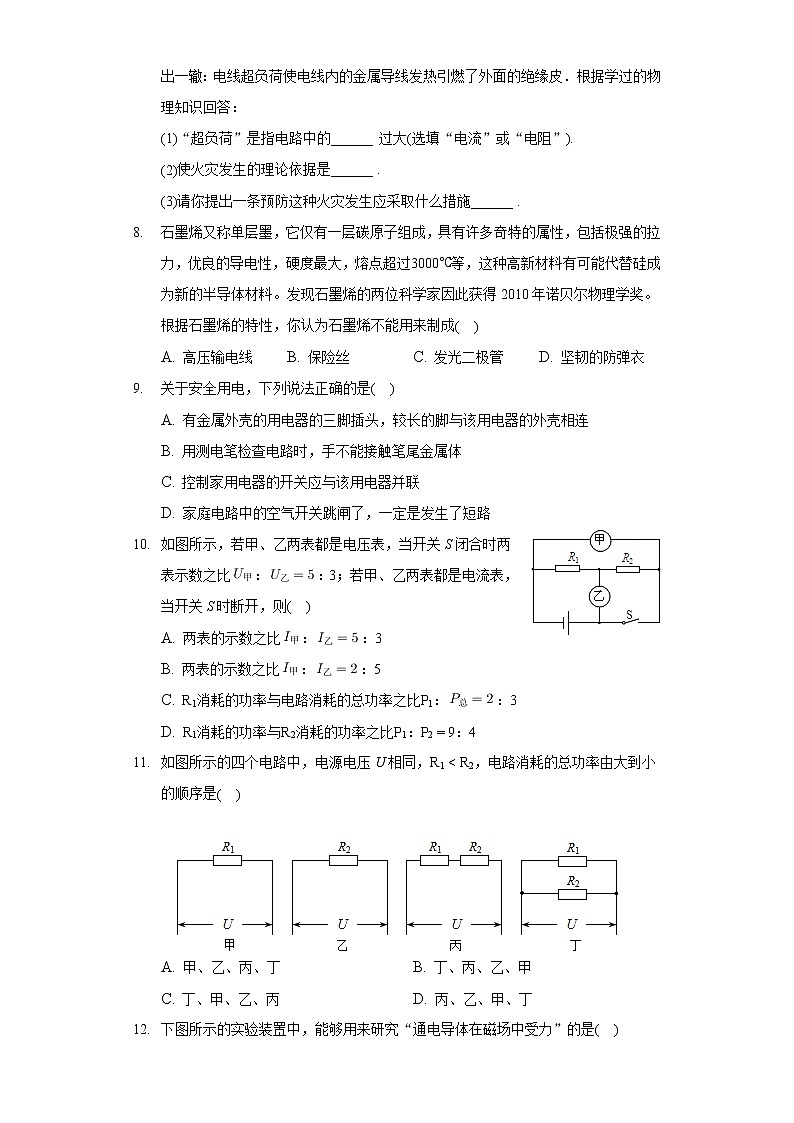

7. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
   “超负荷”是指电路中的______ 过大选填“电流”或“电阻”
   使火灾发生的理论依据是______ .
   请你提出一条预防这种火灾发生应采取什么措施______ .
8. 石墨烯又称单层墨，它仅有一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性，硬度最大，熔点超过等，这种高新材料有可能代替硅成为新的半导体材料。发现石墨烯的两位科学家因此获得2010年诺贝尔物理学奖。根据石墨烯的特性，你认为石墨烯不能用来制成

A. 高压输电线 B. 保险丝 C. 发光二极管 D. 坚韧的防弹衣

9. 关于安全用电，下列说法正确的是

A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B. 用测电笔检查电路时，手不能接触笔尾金属体
C. 控制家用电器的开关应与该用电器并联
D. 家庭电路中的空气开关跳闸了，一定是发生了短路

10. 如图所示，若甲、乙两表都是电压表，当开关S闭合时两表示数之比：：3；若甲、乙两表都是电流表，当开关S时断开，则

A. 两表的示数之比：：3
B. 两表的示数之比：：5
C. 消耗的功率与电路消耗的总功率之比：：3
D. 消耗的功率与消耗的功率之比：：4

11. 如图所示的四个电路中，电源电压U相同，，电路消耗的总功率由大到小的顺序是


A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 丁、甲、乙、丙 D. 丙、乙、甲、丁

12. 下图所示的实验装置中，能够用来研究“通电导体在磁场中受力”的是

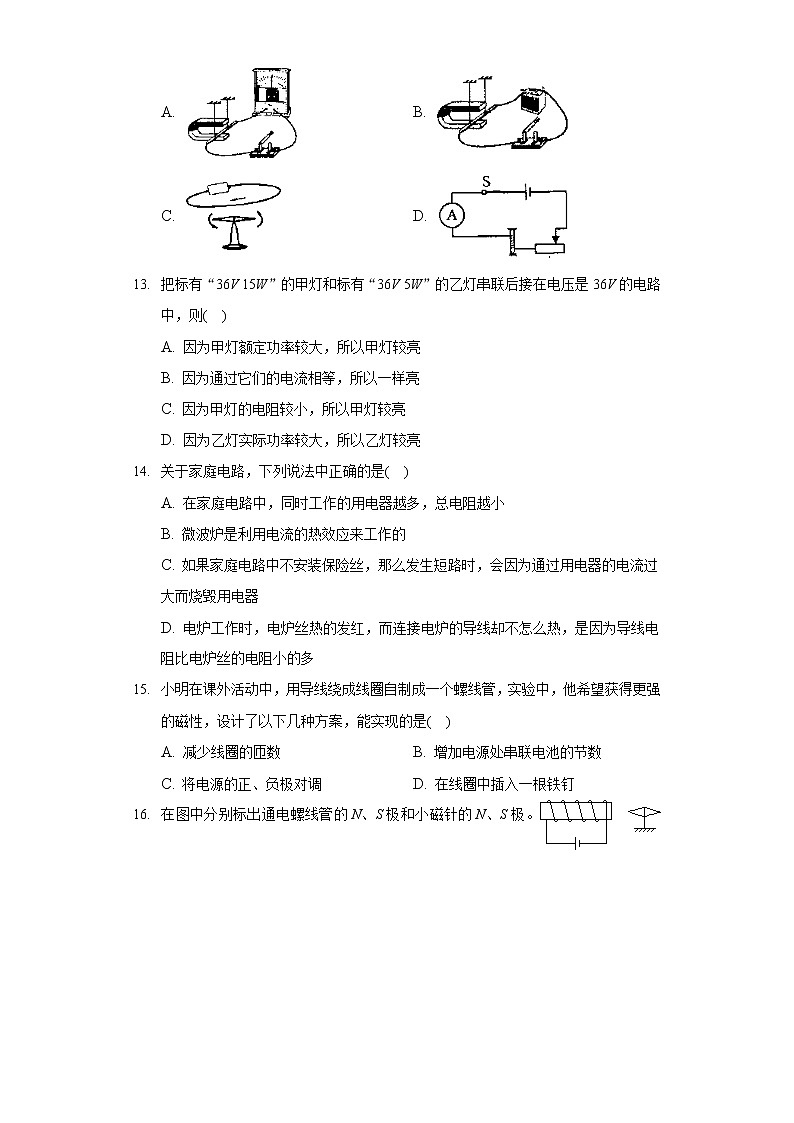

A.  B.
C.  D.

13. 把标有“36V 15W”的甲灯和标有“36V 5W”的乙灯串联后接在电压是36V的电路中，则

A. 因为甲灯额定功率较大，所以甲灯较亮
B. 因为通过它们的电流相等，所以一样亮
C. 因为甲灯的电阻较小，所以甲灯较亮
D. 因为乙灯实际功率较大，所以乙灯较亮

14. 关于家庭电路，下列说法中正确的是

A. 在家庭电路中，同时工作的用电器越多，总电阻越小
B. 微波炉是利用电流的热效应来工作的
C. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D. 电炉工作时，电炉丝热的发红，而连接电炉的导线却不怎么热，是因为导线电阻比电炉丝的电阻小的多

15. 小明在课外活动中，用导线绕成线圈自制成一个螺线管，实验中，他希望获得更强的磁性，设计了以下几种方案，能实现的是

A. 减少线圈的匝数 B. 增加电源处串联电池的节数
C. 将电源的正、负极对调 D. 在线圈中插入一根铁钉

16. 在图中分别标出通电螺线管的N、S极和小磁针的N、S极。







17. 请将图中各元件连接成符合安全用电要求的家庭电路。

18. 如图所示是探究电流通过导体产生的热量跟电流、导体电阻和通电时间之间关系的实验。
    两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，从而判定______ 。
    利用图甲所示的装置，通电一段时间后，你看到现象说明：______ 。
    利用图乙所示的装置，通电一段时间后，看到的现象说明：______ 。
    该实验中用到的实验方法是______ 。
19. 如图是小红在“测量小灯泡的电功率”实验时连接的电路，小灯泡的额定电压为，电源电压恒为

    请用笔画线代替导线，将甲图电路连接完整；
    当开关闭合，变阻器滑片P向左移动时，电流表示数______ ，电压表示数______ ；填“变大”“变小”或“不变”
    调节滑动变阻器使灯泡正常发光，电流表的示数如图乙，此时电路电流为______ A，
    小灯泡的额定功率为______ W；
    如果电压表的量程被损坏，只有量程能正常使用，要求利用原有器材测出小灯泡的额定功率．请在上面的虚线框中画出你设计的电路图．
20. 一只标有“6V 3W”字样的小灯泡。
    求：将它接在9V电源上，应如何连接方能实现其正常发光？画出连接电路图，并通过计算加以说明
    此时整个电路消耗的总功率。







21. 某电热器的工作原理如图所示。、是两个发热电阻，其阻值均为。虚线框表示电热器的金属外壳，在旋钮圆盘的边缘依次有“0、1、2”三个金属触点，可以实现电热器的挡位转换。试问：
    电热器有高、低温两挡，当旋钮开关拨至触点“2”时，该电热器处于______ 选填“高温”或“低温”挡。
    当旋钮开关拨至触点“1”时，电热器通电消耗的电能是多少？
    小明想在电路中加一个“防倾倒开关”，以保证电热器被碰倒后能自动断开电路，以免引起火灾。该开关最好安装在图中A、B、C、D四点中的______ 点。
    下表中列出了几种不同规格的导线在常温下的安全载流量长时间通电时的最大安全电流，请通过计算说明该电热器应选择哪种规格的导线做电源线最合适。

答案和解析

1.【答案】南  北


【解析】解：
地球是一个巨大的天然磁体，地球周围存在地磁场，人们把指南针指南的磁极叫南极，地磁场的北极在地球的地理南极附近，地磁场的南极在地球的地理北极附近。
故答案为：南；北。
地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场，地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的方向是从地磁北极到地磁南极。
本题考查了地磁场，解题的关键要了解地磁场与地理南北两极的关系。


2.【答案】正  负


【解析】解：摩擦起电是电子由一个物体转移到另一个物体的结果，因此原来不带电的两个物体摩擦会带电；擦过的镜面因失去电子而带了正电，干绸布因为得到了电子而带上负电；
当拿干绸布靠近一个悬挂的气球时，气球被推开，这说明气球与干绸布是排斥的，带同种电荷，故气球带负电。
故答案为：正；负。
两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到多余的电子；同种电荷相互排斥，异种电荷相互吸引。
解决此类问题要结合摩擦起电的实质、电荷间的相互作用规律进行分析解答。


3.【答案】


【解析】解：
灯泡接在 AB 之间，电路为并联电路，此时小灯泡正常发光，小灯泡两端的电压为6V，则电源电压为6V；
电流表接在CD之间，测量干路电流，根据欧姆定律可知，通过其中的电流为：；
小灯泡正常发光，通过小灯泡的电流为：，
则干路电流为：；
改换电路后小灯泡和电阻R串联，电压表测量R两端的电压；
根据欧姆定律可知，小灯泡的电阻 ，
在串联电路中，电压之比等于电阻之比，即：：：：：2，且 ，由此可得。
故答案为：6；；2。
并联电路中各支路两端的电压等于电源电压；在串联电路中，各用电器两端的电压之和等于电源电压。
本题考查了电路的辨别、欧姆定律和电功率公式的应用、串并联电路的特点，都是基础知识，要熟记。


4.【答案】N 负


【解析】解：
由图知，小磁针N极向左转动，则由磁极间的相互作用规律可知，通电螺线管的右端为S极，左端为N极；由右手螺旋定则知，电源的c端为正极，d端为负极；
故答案为：N；负。
由磁极间的相互作用的规律判断出通电螺线管的左右的极性，再由右手螺旋定则得出电源的正负极各在哪一端。
本题考查了磁极间的相互作用规律和右手螺旋定则。利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法。


5.【答案】强；2；快


【解析】解：读图可知，压敏电阻R在控制电路中，当人站上电梯，阻值减小时，电路中电流变大，电磁铁磁性增强，吸引衔铁，使触点与1断开，与2连接，在工作电路中，电动机原本与电阻串联，此时电阻被断路，电动机两端的电压增大，转速就会变快。
故答案为：强；2；快。
明确压敏电阻所在的电路为控制电路，再根据电阻大小对电磁铁磁性大小的影响来进一步分析，看工作电路中连接的特点是否发生了变化，然后判断电动机转速的变化。
学会通过读图分析电磁继电器的工作过程，才能在相关问题的解决当中得心应手。


6.【答案】电磁波


【解析】解：5G网络都是通过电磁波来传递信息的。
电磁波在真空中的传播速度约为。
故答案为：电磁波；。
中国现有移动、电信和联通三家通信公司的网络都是利用电磁波传递信息的。
电磁波在真空中的传播速度和光的传播速度是相同的，约为。
紧密联系生活实际出题，用所学物理知识解决生活中的物理现象是中考出题的热点。


7.【答案】电流；电流越大，根据焦耳定律产生的热量就越多；大功率的用电器交叉使用．


【解析】解：电路中“超负荷”，是指电路中的电流超过导线承受的电流．
电路中发生火灾是因为电流产生的电热过多造成的．根据，电阻一定，通电时间一定，电流越大，产生的热量就越多．
防止电路中火灾的发生，就是防止电流过大．在电路中防止短路和总功率过大，电路中大功率的用电器交叉使用防止总功率过大．
防止火灾的发生，还可以让电热尽快散到空气中，增粗导线增大导线承受的电流．
故答案为：电流；
电流越大，根据焦耳定律产生的热量就越多；
大功率的用电器交叉使用．答案不唯一
导线能承受的电流是一定的，超过承受的电流就是超负荷．
电路中引起火灾的原因是电阻一定时，通电时间一定时，根据，电流越大，产生的热量就越多．
防止电路中火灾的发生，就是防止电流过大．家庭电路中电压一定，根据可知，在电压一定时，电功率越大，电流就越大；当电路发生短路时，由于导线电阻很小，根据可知，电流会很大．所以防止短路和避免总功率过大．
电热给人类带来很多的用途，例如电炉、电暖气等，但也会引起火灾，家庭电路中引起火灾的主要原因是电流过大，短路和总功率都会造成电流过大．


8.【答案】B


【解析】解：A、石墨烯具有优良的导电性，可以用石墨烯制成高压输电线，故A不符合题意；
B、制作保险丝的材料电阻比较大，熔点比较低，而石墨烯熔点超过，所以石墨烯不能用来制成保险丝，故B符合题意；
C、发光二极管是由半导体制成的，石墨烯有可能代替硅成为新的半导体材料，故C不符合题意；
D、由于石墨烯具有极强的拉力、硬度最大，因此可以用它制成坚韧的防弹衣，故D不符合题意。
故选：B。
根据石墨烯的物理性质：极强的拉力、优良的导电性和导热性、硬度最大、熔点超过等，确定它的用途。
本题是一道关于材料应用的基础题，由题意知道材料的特性是正确解题的关键。


9.【答案】A


【解析】解：A、大功率或带有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全。故A正确；
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故。故答案B错误。
C、控制家用电器的开关应与该用电器串联，故C错误；
D、空气开关跳闸的基本原因是：所带负荷超限了。一般情况是：短路或负荷过重。故D错误；
故选：A。
大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；
使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
控制用电器的开关和用电器之间是串联的；
电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。以及电路中电流过大的原因--短路或用电器总功率过大。


10.【答案】B


【解析】解：若甲、乙两表都是电压表，与串联，，则：；
若甲、乙两表都是电流表，当开关S断开时，与并联，；，则，；
电流表甲测电流，乙测干路电流，
；故A错误，B正确。
消耗的功率：，消耗的功率：，电路消耗的总功率：，
；
故CD错误。
故选：B。
若甲、乙两表都是电压表，与串联，电压表甲测电源电压、乙测两端电压，根据：：3；可求出两个电阻之比；
若甲、乙两表都是电流表，当开关S时断开，与并联，电流表甲测电流，乙测干路电流，根据电阻之比和并联电路电流规律可求出两表示数之比；根电流关系和电阻关系由功率公式可求出功率之比。
本题综合性较强，考查的内容较多。会辨别串、并联，会用欧姆定律计算，会用电功率公式计算，知道串、并联电路的电压规律，电流规律，电阻规律。
需要注意的是：和这两个公式在电功率计算题里要经常用到。分清有两表分别是测的谁的电压，电流也是很关键的。


11.【答案】C


【解析】解：因为电阻并联时阻值最小，串联时阻值最大。阻值由小到大依次是：丁、甲、乙、丙。
由可知，电阻越小，功率越大；电功率由大到小依次是：丁、甲、乙、丙。
故选：C。
要判断电路的总功率大小，需要先分析四个电路的总电阻大小。
两个电阻串联时，总电阻比任何一个电阻都大；两个电阻并联时，总电阻比任何一个电阻都小。
因为电源电压都相同，根据公式可知，电阻越小功率越大。
本题主要考查电阻的串联和并联以及电功率的公式，解答时要先分析电阻大小关系，再根据电功率的公式分析电功率大小关系。


12.【答案】B


【解析】解：A、是研究电磁感应现象的实验，故A不符合题意；
B、这是研究通电导体在磁场中受力的实验，故B符合题意。
C、这是奥斯特实验，故C不符合题意；
D、这是研究电磁铁的磁性强弱和电流大小关系的实验，故 D符合题意；
故选：B。
通电导体在磁场中受力实验的前提是通电，结果是受力，因电而动，所以实验装置中要有电源供电。
电磁感应是因动而电，磁场对通电导体的作用是因电而动，所以前者装置没有电源，后者装置有电源。


13.【答案】D


【解析】解：
两只灯泡的电阻分别为
，
，
比较可知；
两灯串联，电流I相同，且，由公式可知，，即乙灯的实际功率较大，乙灯较亮。故ABC错误，D正确。
故选：D。
首先根据公式，求出、；
因为两灯泡串联在电路中，所以他们的电流相同，根据电功率，电阻大的灯泡实际消耗的功率大，所以亮。
本题的关键在于根据电功率公式求解电阻，然后比较实际功率，实际消耗功率大，灯就比较亮。同时考查串联电路中两灯通过的电流相等。


14.【答案】AD


【解析】解：A、在家庭电路中，各用电器是并联的，并联电路电阻越并越小，所以家庭中同时工作的家用电器越多，电路的总电阻就越小，故A正确；
B、微波炉是利用产生微波来工作的，不是利用电流的热效应，故B错误；
C、家庭电路中各用电器之间是并联关系，如果家庭电路中不安装保险丝，当发生短路时，没有电流通过用电器，不会烧毁用电器，而会烧坏供电线路，故C错误；
D、电炉在使用时，电炉丝和导线串联，所以，通电时间t相同，因为，，所以电流产生的热量：，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象，故D正确。
故选：AD。
家用电器之间是并联的，由并联电路的电阻特点分析解答；
微波炉是利用微波来工作的；
家庭发生短路时，没有电流通过用电器；
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比，电炉丝和连接的导线串联在电路中通过的电流相等，通电时间是相同的，由此分析判断。
本题主要考查了家庭电路的认识以及安全用电的相关知识，属于基础知识的考查。


15.【答案】BD


【解析】解：A、减少线圈的匝数，可以减弱磁性，故A不符合题意；
B、增加电路中电池的节数，可以增大电路中的电流，增强磁性，故B符合题意；
C、将电源的正负极对调，可以改变通电螺线管的极性，但不能改变磁性强弱，故C不符合题意；
D、在线圈中插入一根铁钉，磁性会增强，故D符合题意。
故选：BD。
通电螺线管磁性的强弱跟电流大小、线圈匝数、有无铁芯有关，电流越大、匝数越多，插入铁芯，通电螺线管的磁性越强。
此题主要考查的是学生对通电螺线管磁性强弱影响因素的理解和掌握，基础性题目。


16.【答案】解：根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向--通电螺线管的右端为N极，左端为S极。根据异名磁极相互吸引，则小磁针的左端为S极，右端为N极。答案如右图所示：


【解析】根据右手定则判断出通电螺线管的磁极，再根据磁极间的相互作用规律判断小磁针的磁极。
本题考查了磁极间的相互作用规律和右手螺旋定则。利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法。


17.【答案】解：
三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故；左孔接零线，右孔接火线；
灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡。如图所示：



【解析】家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性。


18.【答案】导体产生热量的多少  在电流相同，通电时间相同的情况下，电阻越大，这个电阻产生的热量越多  在电阻相同，通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多  控制变量法和转换法


【解析】解：形管中液面高度的变化反映密闭空气温度的变化，从而判定导体产生热量的多少。
甲所示的装置，通电一段时间后，右端U形管液面高度差较大，即右侧电阻产生的热量多，可说明在电流相同，通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
乙所示的装置，通电一段时间后，左端U形管液面高度差较大，即左侧电阻产生的热量多，可说明在电阻相同，通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
该实验中用到的实验方法是：控制变量法和转换法。
故答案为：导体产生热量的多少。
在电流相同，通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。
在电阻相同，通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
控制变量法和转换法。
电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法。
甲所示的装置，通电一段时间后，可看出，右端U形管液面高度差较大，即右侧电阻产生的热量多。
乙所示的装置，通电一段时间后，可看出，左端U形管液面高度差较大，即左侧电阻产生的热量多。
电流通过导体产生的热量跟电流、导体电阻和通电时间有关，实验中用到了控制变量法。将电流通过导体产生热量转换为U形管液面高度差，这种方法是转换法。
本题考查探究电流通过导体产生的热量跟电流、导体电阻和通电时间之间关系的实验，重点考查了控制变量法和转化法的使用，以及实验结论的规范表述。


19.【答案】变小；变小；；


【解析】解：因为灯泡的额定电压为，则选择的量程，并将电压表并联在灯泡两端；如下图1所示：

滑动变阻器滑片以右电阻丝连入电路中，滑片左移，总电阻变大，电源电压不变，由欧姆定律，电路电流变小，故电流表的示数变小．又因为电压表并联在灯泡两端，由可知，灯泡两端电压变小，故电压表示数变小；
电流表使用的，每一个大格代表，每一个小格代表，电流为灯的额定功率；
电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡额定电压为，要让灯泡正常工作，滑动变阻器的电压为，可以用电压表量程，并联在滑动变阻器两端，当滑动变阻器的电压为时，灯泡正常工作．电路图如下图2所示：

故答案为：如上图1所示；
变小；变小；
；；
如上图2所示．
将电压表并联在灯泡两端；
由实物图可知：滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流；由滑片的移动可知滑动变阻器接入电阻的变化；由欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．
电流表读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数；再利用求出灯泡的额定功率；
根据串联电路电压特点，当灯泡正常工作时，求出滑动变阻器电压小于3V，测滑动变阻器电压，间接得到灯泡的额定功电压．
本题测量小灯泡的电功率，考查电路的连接、动态电路的分析、额定功率的计算及设计实验方案的能力，有一定难度．


20.【答案】解：由可得，
灯泡正常发光时的电流为：
，所以通过电路的电流为，
灯泡的电阻为：
，
灯泡和定值电阻串联，则电路总电阻，
定值电阻的阻值；
所以需串联一个的电阻，电路图见下图：

此时整个电路消耗的总功率。
答：灯泡需串联一个的电阻才能正常发光，电路图见下图：

此时整个电路消耗的总功率为。


【解析】“6V 3W”字样的小灯泡正常发光其两端只能加6V的电压，而电源电压为9V，所以必须串联一个定值电阻分压，根据串联电路特点和欧姆定律可计算应串联的电阻的阻值；
根据电功率公式计算此时整个电路消耗的总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，还有学生正确画出电路图的能力，是一道较为简单的应用题。


21.【答案】低温  C


【解析】解：根据电路图可知，当旋钮开关拨至触点“2”时电阻、串联，
串联电路中总电阻等于各分电阻之和，
根据可知，旋当钮开关拨至静触点“2”时，电压一定，电路中的电阻最大，电功率最小，电热器处于低温挡。
当旋钮开关拨至触点“1”时，为的简单电路，
电路中的电流，通电时间，
电热器通电消耗的电能；
防止倾倒造成火灾，一定要把“倾倒开关”，接在火线上，在倾倒时，切断火线，所以倾倒开关接在C处。
当旋钮开关拨至触点“1”时，为的简单电路，电路中的电流最大，为，对照表格中的数据，故应选用的导线最合适。
故答案为：低温；
当旋钮开关拨至触点“1”时，电热器通电消耗的电能是；
；
当旋钮开关拨至触点“1”时，为的简单电路，电路中的电流最大，为，对照表格中的数据，故应选用的导线最合适。
分析旋钮开关拨至触点“1”和“2”时电路中的电阻，电源电压不变，根据比较两者电功率的大小关系，再判断电热器的挡位；
根据求出电流，再用公式求出接触点“1”时通电产生的热量；
火线和零线，火线和地线之间的电压都是220V，为防止倾倒造成火灾，一定把“倾倒开关”，接在火线上，在倾倒时，切断火线。
根据电路中的最大电流，对照表中数据可做出判断。
此题考查电功率公式计算、电功公式计算、电热器的高低档的判断等，有很强的综合性。
