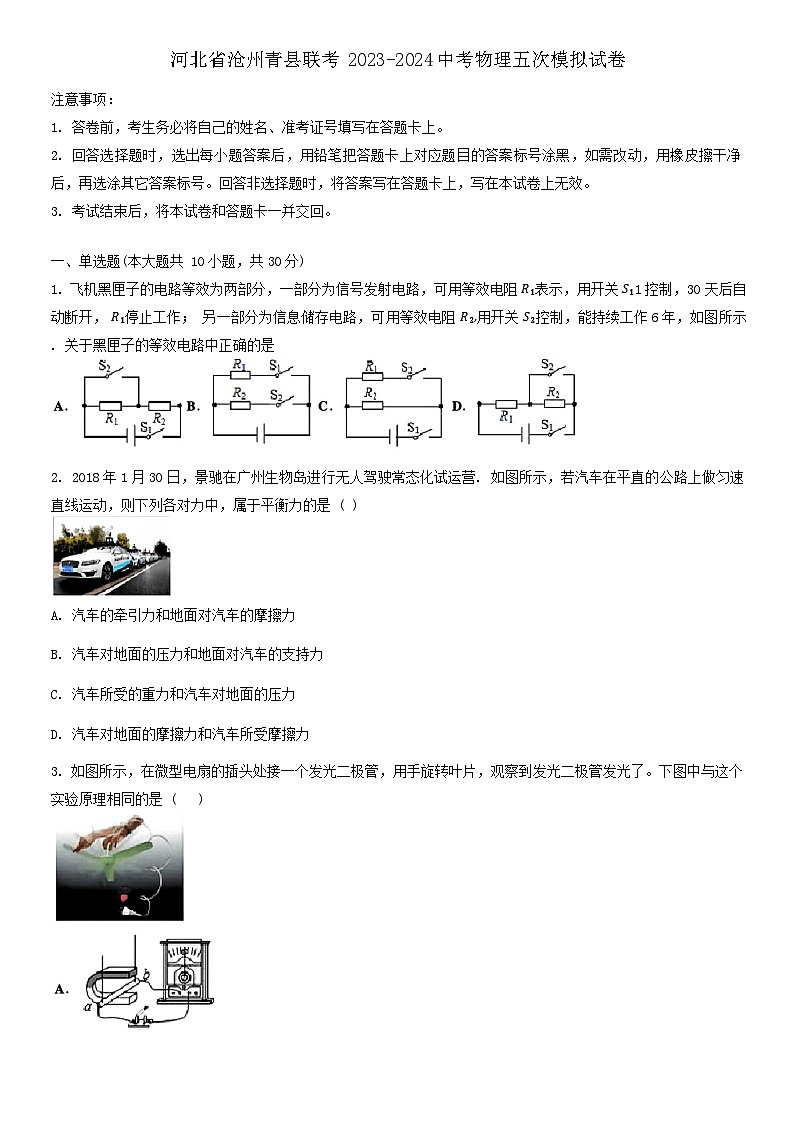

2024年河北省沧州青县联考中考第五次模拟测试物理试卷

这是一份2024年河北省沧州青县联考中考第五次模拟测试物理试卷，共19页。试卷主要包含了 文明礼貌是我国的优良传统等内容，欢迎下载使用。
1. 答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2. 回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3. 考试结束后，将本试卷和答题卡一并交回。
一、单选题(本大题共 10小题，共30分)
1. 飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻 R₁表示，用开关 S₁1控制，30天后自动断开， R₁停止工作； 另一部分为信息储存电路，可用等效电阻 R₂,用开关 S₂控制，能持续工作6年，如图所示. 关于黑匣子的等效电路中正确的是
2. 2018年1月30日，景驰在广州生物岛进行无人驾驶常态化试运营. 如图所示，若汽车在平直的公路上做匀速直线运动，则下列各对力中，属于平衡力的是 ( )
A. 汽车的牵引力和地面对汽车的摩擦力
B. 汽车对地面的压力和地面对汽车的支持力
C. 汽车所受的重力和汽车对地面的压力
D. 汽车对地面的摩擦力和汽车所受摩擦力
3. 如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了。下图中与这个实验原理相同的是 ( )

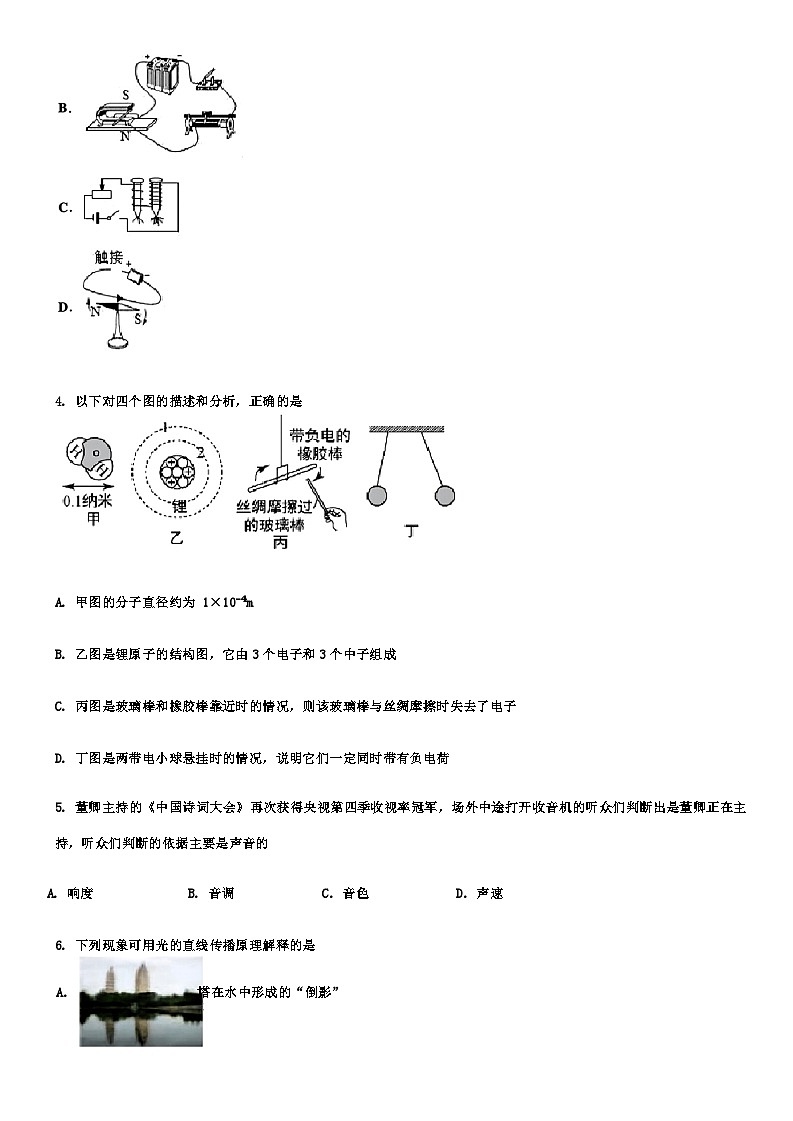

4. 以下对四个图的描述和分析，正确的是
A. 甲图的分子直径约为 1×10⁻⁴m
B. 乙图是锂原子的结构图，它由3个电子和3个中子组成
C. 丙图是玻璃棒和橡胶棒靠近时的情况，则该玻璃棒与丝绸摩擦时失去了电子
D. 丁图是两带电小球悬挂时的情况，说明它们一定同时带有负电荷
5. 董卿主持的《中国诗词大会》再次获得央视第四季收视率冠军，场外中途打开收音机的听众们判断出是董卿正在主持，听众们判断的依据主要是声音的
A. 响度 B. 音调 C. 音色 D. 声速

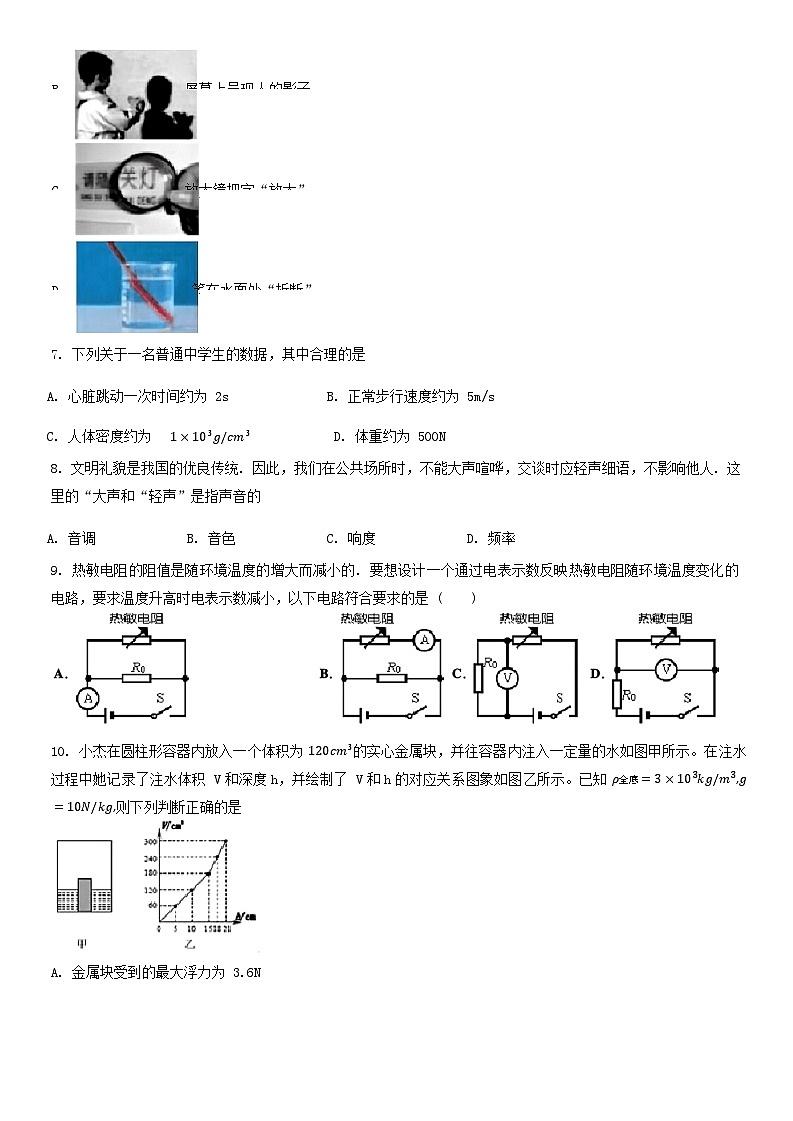

6. 下列现象可用光的直线传播原理解释的是A. 塔在水中形成的“倒影”
7. 下列关于一名普通中学生的数据，其中合理的是D. 笔在水面处“折断”
C. 放大镜把字“放大”
B. 屏幕上呈现人的影子
A. 心脏跳动一次时间约为 2s B. 正常步行速度约为 5m/s
C. 人体密度约为 1×10³g/cm³ D. 体重约为 500N
8. 文明礼貌是我国的优良传统. 因此，我们在公共场所时，不能大声喧哗，交谈时应轻声细语，不影响他人. 这里的“大声和“轻声”是指声音的
A. 音调 B. 音色 C. 响度 D. 频率
9. 热敏电阻的阻值是随环境温度的增大而减小的. 要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是 ( )
10. 小杰在圆柱形容器内放入一个体积为 120cm³的实心金属块，并往容器内注入一定量的水如图甲所示。在注水过程中她记录了注水体积 V和深度h，并绘制了 V和h的对应关系图象如图乙所示。已知 ρ全底=3×103kg/m3,g=10N/kg,则下列判断正确的是
A. 金属块受到的最大浮力为 3.6N
B. 金属块的高度为21cm
C. 水对容器底部的最大压强为 2.1×10³Pa
D. 容器的底面积为 12cm²
二、多选题 (本大题共 3小题，共12分)
11.如图所示的电路，是由两节干电池、一个开关、两只小灯泡和几根铜导线组成，小灯泡L₁和L₂分别标有“2.5V 0.3A”、“3.8V 0.3A”. 当开关闭合后，小灯泡均发光，下列说法正确的是
A. 干电池对外电路供电，是将化学能转化成为电能
B. 电路中的电流是由正电荷定向移动形成的
C. 金属导线中自由电子定向移动的方向与电流方向相反
D. 流过L₁的电流与流过L₂电流大小相等
12. 如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”. 闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A； 当滑片P移至中点时，电流表示数为 0.4A. 则
A. 电路消耗的最小功率为 2.5W
B. 滑片 P在中点时，灯泡消耗的功率为 2.4W
C. 滑片 P在中点时，灯泡消耗的功率为 3.2W
D. 滑片 P在最左端时，2min内电流通过灯泡所做的功为 600J
13. 在做探宄凸透镜成像规律的实验时，当蜡烛、凸透镜和光屏的位置如图所示，在光屏的中央承接到了烛焰清晰的像，下列说法正确的是：
A. 图中所示的实验现象能够说明放大镜的成像特点
B. 若想在光屏上得到更大的清晰的像，应将蜡烛向右移动，光屏也向右移动
C. 若将图中光屏和蜡烛的位置互换，光屏仍可以承接到烛焰倒立、放大的清晰的像
D. 若将蜡烛放在光具座 10cm刻线处，移动光屏可以承接到烛焰倒立、缩小的清晰的像
三、填空题 (本大题共 5小题，共10分)
14.小明家5月底电能表示数为1432.7度，6月底电能表的示数如图所示.则(1)小明家6月份消耗的电能是 kW•h；
(2) 若电能表转盘在 10min内转过250转，则用电器的总功率为 kW； (3)某电热水器额定功率为 2000W，内装20kg的水, 通电后正常加热 25min, 水的温度从2 20°C升高到 50°C,，则水吸收的热量为 J，电热水器的热效率为 .[已知 c水=4.2×103J/kg⋅∘C]
15. 如图是“神州十号”宇宙飞船与“天宫一号”空间站交会对接时的情景，航天员看到“天宫一号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是 。此时地面控制中心和航天员之间的信息通过 来传递的。
16. 将一铁块放入盛满酒精的杯中时，有8g的酒精溢出，则铁块的体积是 ，铁块的质量是 。(酒精密度为 0.8g/cm³,铁的密度为 7.9g/cm³)
17. 丝绸摩擦过的玻璃棒带 电，是因为玻璃棒在摩擦过程中 (选填“得到”或“失去”) 电子.
18. 如图所示，化学老师在做“稀释浓硫酸”的演示实验时，发现用于搅拌的玻璃棒“折断”了。从物理学角度来看，这一现象是由于 形成的。
四、计算题 (本大题共 3小题，共29分)
19. 科学家们已经发现了巨磁电阻 (如图用) R表示) 效应，它是指某些材料在磁场增大时电阻急剧减小的现象. 图甲中巨磁电阻 R的阻值与电流表®的示数关系如图乙. 已知小灯泡上标有“6 V 3 W”的字样，小灯泡电路电源电压恒为10 V，假设小灯泡电阻不变.
求：小灯泡正常发光时的电阻； 当小灯泡正常发光时，巨磁电阻 R₀的阻值是多少? 当电流表⑩的示数为0.5A时，小灯泡的实际电功率.
20. 小明同学为了将放置在水平地面上重( G=100N的物体提升到高处，设计了图甲所示的滑轮组装置，动滑轮重
10N.当小明用图乙所示随时间t变化的竖直向下的力F拉绳时，重物上升的高度h随时间t变化的关系如图丙所示.求：
在0~2s内拉力 F 做的
功. 在2~3s内，拉力F的功率及滑轮组的机械效率.
21. 如图所示，电源电压为 12V，且保持不变，己知滑动变阻器. R₃的最大阻值为20Ω，定值电阻， R₁=10Ω,R₂=15Ω,电流表的量程为0.6A.
(1) S, S₁闭合, S₂断开时，滑动变阻器的滑片 P滑到a端，此时电压表的示数为多少?
(2) S、S₂闭合, S₁断开时，求电路允许消耗的最大功率
五、作图题 (本大题共 2小题，共4分)
22. 图中L为凸透镜，MN为其主光轴，O为光心，若物体 AB经凸透镜成的实像为 A'B',，试用作图的方法确定凸透镜的右焦点F，并在图中标出 F的位置.
23. 请在图中的括号里标出小磁针静止时电源该端的“+’’或“-’’极及小磁针该端的磁极名.
( )
六、实验探究题(本大题共 3小题，共15分)
24. 为了比较沙子和水吸热升温现象，小明做了如图所示的实验：在2个相同的烧杯中分别装有 、初温都相同的沙子和水，用两个相同的酒精灯对其加热，实验数据记录如下表：
(1) 在此实验中，用加热时间的长短来表示沙子和水 .
(2) 分析表中的实验数据可知：质量相同的沙子和水，升高相同的温度，水吸收的热量 (选填“大于”或“小于”) 沙子吸收的热量.
(3) 根据表中数据可以推想，如果给质量相同的沙子和水加热相同的时间，则 升高的温度会更高些，两者增加的内能比较(不计热量损失) ： .(选填“水大”、 “沙子大”或“一样大”)
25. 小亮想测出小木块(密度比水的小，表面经处理后不吸水)的密度。除了此木块，老师还给他提供了如下器材：与木块体积相同的铜块，足够大的量筒和足量的水(已知水的密度为ρ水).请你仅利用上述器材帮他设计测量这个木块密度的实验方案，要求：写出实验步骤及所需测量的物理量； 写出木块密度的数学表达式(用已知量和测量量表示)。
26. 在做探究平面镜成像的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛 A和B. 点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
用玻璃板代替平面镜，主要目的是 ；所用刻度尺的作用是便于比较像与物 关系；
质量/g
温度升高 10℃所需要的时间/s
温度升高20℃所需要的时间/s
温度升高30℃所需要的时间/s
沙子
30
64
89
124
水
30
96
163
220
选取两段完全相同的蜡烛是为了比较像与物的 关系；移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上 接收到蜡烛烛焰的像。(选填“能”或“不能”)要得出平面镜成像特点，还应进行的操作是：保持 的位置不变，改变 ，再做多次实验。
参考答案
一、单选题 (本大题共 10小题，共30分)
1、B
【解题分析】
A图中的开关S₁控制整个电路，故不符合题意； B图中两个电阻并联，两个开关各控制一个电阻，并且符合题目中所描述的所有内容，故符合题意； C图中的开关： S₁控制整个电路，故不符合题意； D图中的开关； S₁控制整个电路，故不符合题意； 故应选 B.
2、A
【解题分析】
A.汽车的牵引力和地面对汽车的摩擦力符合作用在同一物体上、作用在一条直线上、大小相等、方向相反四个条件，是一对平衡力，符合题意； C.汽车所受的重力和汽车对地面的压力方向相同不符合平衡力的条件； B.汽车所受的重力和地面对汽车的支持力，两个力不作用在同一物体上，因此不是一对平衡力，不合题意； D.汽车对地面的摩擦力和汽车所受摩擦力，两个力不作用在同一物体上，因此不是一对平衡力，不合题意. 故选 A.
点睛：平衡力必须符合四个条件，即作用在同一物体上、作用在一条直线上、大小相等、方向相反. 对照选项中的描述，看是否同时符合以上四个条件，即可做出判断.
3、A
【解题分析】
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A. 图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流(可从电流表指针发生偏转来体现)，这是电磁感应现象，故A符合题意.
B. 图中直导体通电后在磁场中运动，说明磁场对通电导体有力的作用，是电动机的工作原理，故B不符合题意；
C. 图中是电磁铁，是电流的磁效应，故C不符合题意；D. 图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故D不符合题意；故选 A。
【题目点拨】
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的，而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电； 当用外力转动风扇时，就成了发电机。
4、C
【解题分析】
A. 甲图中分子直径应为 1×10⁻¹⁰m,所以A错误；
B. 乙图中锂原子的结构图，它由 3个电子和3个质子和4个中子组成，所以B错误；
C.丙图中玻璃棒靠近带负电的橡胶棒时吸引橡胶棒，则玻璃棒带正电，即玻璃棒与丝绸摩擦时失去了电子，所以 C正确；
D.同种电荷相互排斥，异种电荷相互吸引，丁图中两带电小球悬挂时的情况，说明它们带同种电荷，可能是正电荷，也可能是负电荷，所以 D错误.
5、C
【解题分析】
我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
6、B
【解题分析】
A. 塔在水中形成的“倒影”，属于是平面镜成像，是由于光的反射形成的，故A不符合题意；
B. 影子的形成是由于光在直线传播过程被物体挡住后，在物体后面呈现出的阴影区域，故符合题意；
C. 用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D. 从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故D不符合题意.
7、D
【解题分析】
A、正常情况下，人的心脏 1min跳动的次数在 75次左右，跳动一次的时间接近 1s，故 A错误；
B、中学生正常步行的速度在 4km/b=4×136m/s≈1.1m/s左右，故B 错误；
C、水的密度是 1.0×10³kg/m³,人体密度与水的密度差不多，在 1.0×10³kg/m³左右，故C错误；
D、中学生的质量在 50kg 左右，受到的重力大约为G= mg=50kg×10N/ kg=500N左右，故D正确。
8、C
【解题分析】
响度指声音的大小，与发声体的振幅有关，在公共场所大声喧哗，这里的“大声”是指声音的响度大； 交谈时应轻声细语，这里的“轻声”说话是指声音的响度小. 故“大声”和“轻声”都是指的响度。
故选 C。
9、D
【解题分析】
A. 由电路图可知，热敏电阻与 R₀并联，电流表测并联电路干路电流. 当温度升高时，热敏电阻阻值变小，干路电流变大，故A不符合题意.
B. 热敏电阻与 R₀并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由 I=UR可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意.
C. 已知热敏电阻与 R₀串联，电压表测 R₀两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C 不符合题意.
D. 已知热敏电阻与 R₀串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案.
10、C
【解题分析】
设实心金属块的底面积为 S₁，圆柱形容器的底面积为 S₂，
已知 ρ全K=3×103kg/m3,大于水的密度，在加水过程中柱状物体将静止在容器底不会上浮；
由表中数据可知，h从 5-10cm,水的体积变化量：
△V=S₂-S₁10cm-5cm=60cm³, - - - - - - - - - - - ①
h从18-21cm, 水的体积变化量:
△V'=S₂h₅-h₄=60cm³,
即： S₂21cm-18cm=60cm³,
解得： S₂=20cm²,故D错误；
将 S₂=20cm²代入①得： S₁=8cm²;
金属块的体积： V动=S1H,
金属块的高：
H=V梯S1=120cm38cm2=15cm; 故B错误；
当金属块浸没在水中时，排开水的体积：
V和=V动=120cm3,
此时受到的浮力最大：
F丙=ρ水V可g=1×103kg/m3×120×10-6m3×10N/kg=1.2N; 故 A 错误。
由图象可知，水的最大深度 h'=21cm=0.21m,
则水对容器底部的最大压强： 故 C 正确。
二、多选题 (本大题共 3小题，共12 分)
11、ACD
【解题分析】
A. 干电池工作时，将化学能转化为电能，故A 正确；
B. 铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的； 故B错误；
C. 物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反； 故C正确；
D. 串联电路中电流处处相等； 由图知两灯串联，则流过 L₁的电流与流过L₂电流大小相等； 故D正确；
12、BD
【解题分析】
由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流.
当滑片 P移至最左端时，电路中的电流I=0.5A，则2min内电流通过灯泡所做的功： W=Uπt=10V×0.5A×2×60s=600J, 故D 正确;
滑片 P在中点时，电路中的电流 I'=0.4A,因串联电路中总电压等于各分电压之和，所以，由 I=UR可得，灯泡 L两端的电压： UL=U-I'R2=10V-0.4A×20Ω2=6V, 灯泡消耗的功率： PL=ULI'=6V×0.4A=2.4W,故 B 正确、C错误；
当滑片P移至最左端时，接入电路中的电阻为零，此时灯泡正常发光，则灯泡正常发光时的电阻： RL=UI=10V0.5A=20Ω，滑片P移至中点时灯泡的电阻： RL'=ULI'=6V0.4A=15Ω, 所以，滑动变阻器接入电路中的电阻变大时，灯泡的电阻变小，假设不考虑灯泡电阻随温度的变化，当滑动变阻器接入电路中的电阻最大且 RL=20Ω时，电路消耗的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路消耗的最小功率 P=U2R+R乙=10V220Ω+20Ω=2.5W,因
滑动变阻器接入电路中的电阻最大时，灯泡的电阻变小，所以，电路消耗的最小功率大于 2.5W，故A错误.
13、BD
【解题分析】
根据题中“在做探宄凸透镜成像规律的实验时，……下列说法正确的是”可知，本题考查凸透镜成像规律及其应用。根据凸透镜成像规律和折射光路的可逆性进行分析判断。
【题目详解】
A. 由题，在光屏的中央承接到了烛焰清晰的像，说明像是实像。而放大镜成的是正立的放大的虚像，不能在光屏上呈现，故A错误。
B. 根据凸透镜成实像时“物近像远像变大”，若想在光屏上得到更大的清晰的像，应将蜡烛向右移动，光屏也向右移动, 故B 正确。
C. 由题图可知，物距小于像距，成倒立放大的实像。根据折射光路是可逆的，若将图中光屏和蜡烛的位置互换，光屏可以承接到烛焰倒立、缩小的清晰的像，故C错误。
D. 由题图可知, 当物距 u=50cm-35cm=15cm时, 像距v=82cm-50cm=32cm, u
