这是一份初中物理人教版（2024）九年级全册第3节 广播、电视和移动通信达标测试，共13页。试卷主要包含了无线电广播信号的发射和接收，电视信号的发射和接收，移动通信等内容，欢迎下载使用。
一、无线电广播信号的发射和接收
1、无线电广播信号的发射由广播电台完成，无线电广插信号的接收由收音机完成。
2、信号发射：话筒把播音员的声音信号转换成电信号，然后用调制器把音频电信号加载到高频电磁波上，再通过天线发射到空中。
3、信号接收：收音机天线接到电磁波，经过收音机的调谐器选出特定频率的信号，进行放大，由扬声器把音频电信号转换成声音。
二、电视信号的发射和接收
1、电视信号的发射由电视台完成，电视信号的接收由电视机完成。
2、图像信号产生过程：摄像机把图像转换成电信号，发射机把电信号加载到高频电磁波上，再通过天线发射到空中。
3、图像信号接收过程：电视机接收天线把高频信号接收下来，通过电视机把图像信号提取并放大，由显像管还原成图像。
4、声音信号的产生、传播和接收与无线电广播的工作过程相似，与无线电信号一样，单独的图像信号不能在空中传播，必须以电磁波为载体。
三、移动通信
1、基本原理：移动电话利用电磁波将声音信号发射到空中，同时可以在空中捕获电磁波，得到对方声音的信号。
2、优点：利用电磁波传递信息，只要在电磁波辐射区域都可以进行通话。
3、缺点：为了保证通话质量，必须建立基地台进行信号转换。
4、移动电话机既是无线电发射台又是无线电接收台。
必刷易错题型
一、选择题
1．（2022•濮阳模拟）在使用收音机来选台或换台时，常需旋动收音机上的某个旋钮，这实际上是调节（ ）
A．电流B．音量C．波速D．频率
2．（2021•淮南期末）在无线电广播信号的发射过程中，调制器的作用是（ ）
A．把声音转换成电流
B．把高频电流滤出去
C．把音频电信号加载到高频电流上
D．把电磁波发射出去
3．（2022•株洲模拟）南方的雪灾使得部分地区断电，人们不能正常收看电视节目。某同学为了了解有关雪灾的情况，他根据所学的有关收音机的知识，自制了一台极简单的收音机。但有这台收音机收听广播时，总是能同时听到许多台的信号，致使收听效果不好。造成这种现象的主要原因是这台收音机缺少（ ）
A．天线B．检波器C．调制器D．调谐器

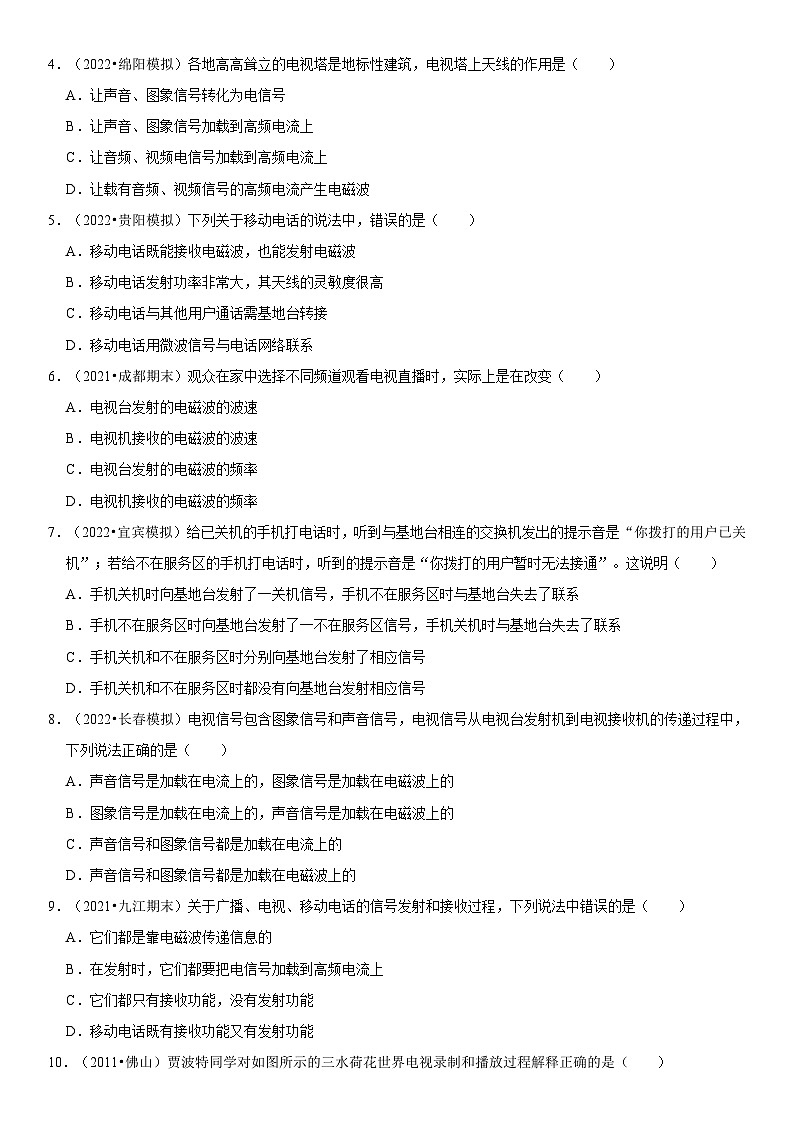

4．（2022•绵阳模拟）各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是（ ）
A．让声音、图象信号转化为电信号
B．让声音、图象信号加载到高频电流上
C．让音频、视频电信号加载到高频电流上
D．让载有音频、视频信号的高频电流产生电磁波
5．（2022•贵阳模拟）下列关于移动电话的说法中，错误的是（ ）
A．移动电话既能接收电磁波，也能发射电磁波
B．移动电话发射功率非常大，其天线的灵敏度很高
C．移动电话与其他用户通话需基地台转接
D．移动电话用微波信号与电话网络联系
6．（2021•成都期末）观众在家中选择不同频道观看电视直播时，实际上是在改变（ ）
A．电视台发射的电磁波的波速
B．电视机接收的电磁波的波速
C．电视台发射的电磁波的频率
D．电视机接收的电磁波的频率
7．（2022•宜宾模拟）给已关机的手机打电话时，听到与基地台相连的交换机发出的提示音是“你拨打的用户已关机”；若给不在服务区的手机打电话时，听到的提示音是“你拨打的用户暂时无法接通”。这说明（ ）
A．手机关机时向基地台发射了一关机信号，手机不在服务区时与基地台失去了联系
B．手机不在服务区时向基地台发射了一不在服务区信号，手机关机时与基地台失去了联系
C．手机关机和不在服务区时分别向基地台发射了相应信号
D．手机关机和不在服务区时都没有向基地台发射相应信号
8．（2022•长春模拟）电视信号包含图象信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是（ ）
A．声音信号是加载在电流上的，图象信号是加载在电磁波上的
B．图象信号是加载在电流上的，声音信号是加载在电磁波上的
C．声音信号和图象信号都是加载在电流上的
D．声音信号和图象信号都是加载在电磁波上的
9．（2021•九江期末）关于广播、电视、移动电话的信号发射和接收过程，下列说法中错误的是（ ）
A．它们都是靠电磁波传递信息的
B．在发射时，它们都要把电信号加载到高频电流上
C．它们都只有接收功能，没有发射功能
D．移动电话既有接收功能又有发射功能

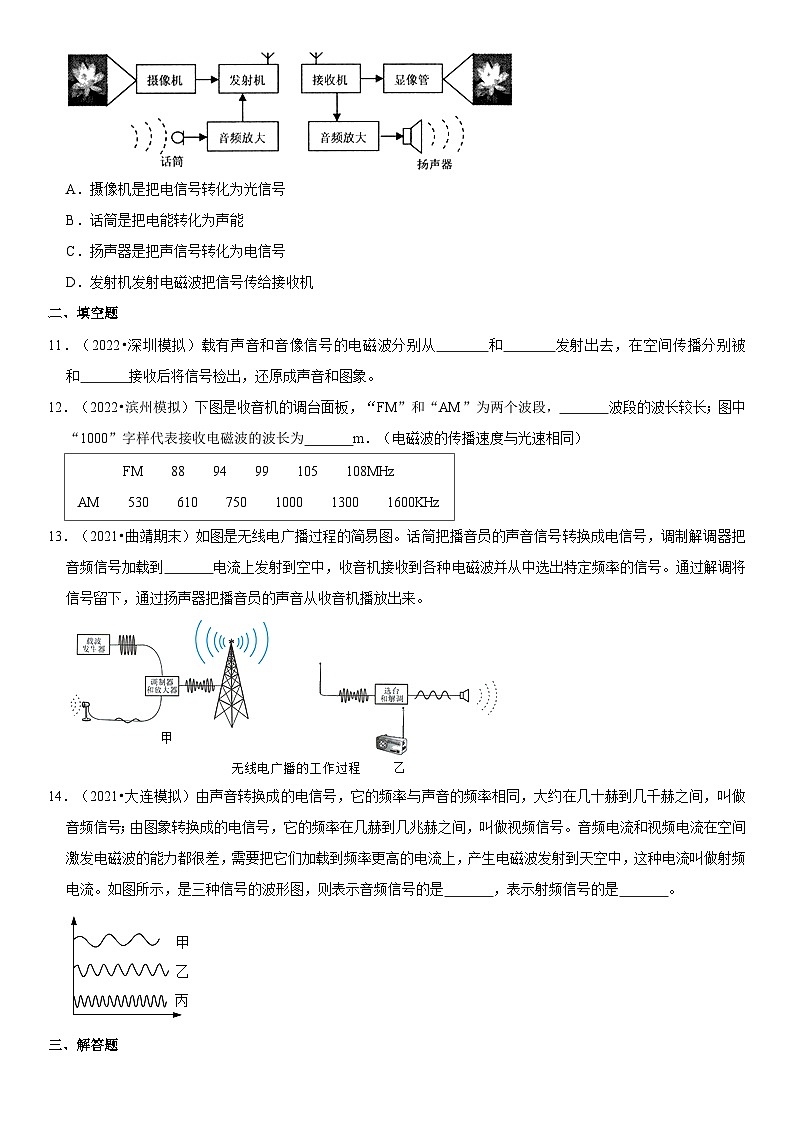

10．（2011•佛山）贾波特同学对如图所示的三水荷花世界电视录制和播放过程解释正确的是（ ）
A．摄像机是把电信号转化为光信号
B．话筒是把电能转化为声能
C．扬声器是把声信号转化为电信号
D．发射机发射电磁波把信号传给接收机
二、填空题
11．（2022•深圳模拟）载有声音和音像信号的电磁波分别从 和 发射出去，在空间传播分别被 和 接收后将信号检出，还原成声音和图象。
12．（2022•滨州模拟）下图是收音机的调台面板，“FM”和“AM”为两个波段， 波段的波长较长；图中“1000”字样代表接收电磁波的波长为 m．（电磁波的传播速度与光速相同）
13．（2021•曲靖期末）如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到 电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将 信号留下，通过扬声器把播音员的声音从收音机播放出来。
14．（2021•大连模拟）由声音转换成的电信号，它的频率与声音的频率相同，大约在几十赫到几千赫之间，叫做音频信号；由图象转换成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到频率更高的电流上，产生电磁波发射到天空中，这种电流叫做射频电流。如图所示，是三种信号的波形图，则表示音频信号的是 ，表示射频信号的是 。
三、解答题
15．（2021•深圳期末）我们常听说某电视台利用某频道进行广播，这里所说的频道是什么意思呢？原来，不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围；就叫做频道。下表是我国电视频道的划分情况：
请你根据上述材料，解答下面的问题：
（1）某电视台转播的体育电视节目频道号是3，那么它的射频范围是（ ）
A．56.5～64.5 MHz B．167～175 MHz
C．64.5～72.5 MHz D．72.5～80.5 MHz
（2）第13频道至68频道属于微波中的“分米波”，试着计算出第68频道的波长范围就知道这个称呼的原因了。
16．（2021•衡水期末）阅读短文，回答下列问题.
手机是集成度很高的精密收发机，大致分成五个部分：听筒、话筒、控制模组、天线及电源、采用双向异频双工制，即收与发用不同频率的调频波，某机发射电磁波频率为890.0125MHz，接收电磁波频率为935.0125MHz，双频间隔为45MHz，用户在某个交换局业务服务区购机并配定使用频率和编码后，就成为该机的原登记用户，如加入其他移动交换局的业务区电话，就成为漫游。
（1）对着话筒讲话时，手机天线作为 天线使用；当用听筒听电话时，手机天线作为 （选填“发射”或“接收”）天线使用.
（2）在同一交换局的服务区的另一手机 （选填“能”或“不能”）用890.125MHz的发射频率.
（3）给已关机的手机打电话，听到与基地台相连的交换机发出的提示音是“你拨打的用户已关机”；若给不在服务区的手机打电话时，听到的提示音是“你拨打的用户暂时无法接通”，这说明 。
A.手机关机时向基地台发射了一个关机信号，手机不在服务区时与基地台失去联系
B.手机不在服务区时向基地台发射了一个不在服务区信号，手机关机时与基地台失去联系
C.手机关机和不在服务区时分别向基地台发射了相应信号
D.手机关机和不在服务区时都没有向基地台发射相应信号
（4）你知道在哪些地方或情况下不能使用手机吗？试举两至三个例子.
FM 88 94 99 105 108MHz
AM 530 610 750 1000 1300 1600KHz
我国电视频道的划分
频道号
1
2
…
6
…
68
频率范围/MHz
48.5～56.5
56.5～64.5
…
167～175
…
950～958

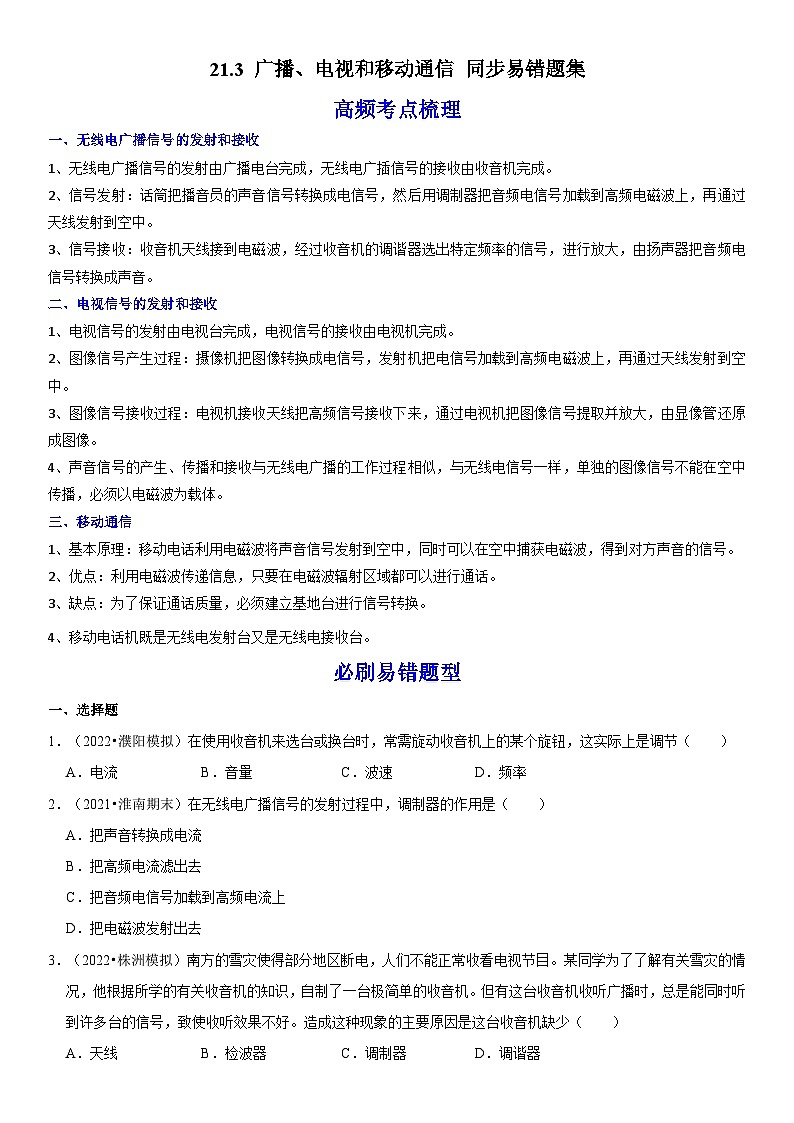

21.3 广播、电视和移动通信 同步易错题集
高频考点梳理
一、无线电广播信号的发射和接收
1、无线电广播信号的发射由广播电台完成，无线电广插信号的接收由收音机完成。
2、信号发射：话筒把播音员的声音信号转换成电信号，然后用调制器把音频电信号加载到高频电磁波上，再通过天线发射到空中。
3、信号接收：收音机天线接到电磁波，经过收音机的调谐器选出特定频率的信号，进行放大，由扬声器把音频电信号转换成声音。
二、电视信号的发射和接收
1、电视信号的发射由电视台完成，电视信号的接收由电视机完成。
2、图像信号产生过程：摄像机把图像转换成电信号，发射机把电信号加载到高频电磁波上，再通过天线发射到空中。
3、图像信号接收过程：电视机接收天线把高频信号接收下来，通过电视机把图像信号提取并放大，由显像管还原成图像。
4、声音信号的产生、传播和接收与无线电广播的工作过程相似，与无线电信号一样，单独的图像信号不能在空中传播，必须以电磁波为载体。
三、移动通信
1、基本原理：移动电话利用电磁波将声音信号发射到空中，同时可以在空中捕获电磁波，得到对方声音的信号。
2、优点：利用电磁波传递信息，只要在电磁波辐射区域都可以进行通话。
3、缺点：为了保证通话质量，必须建立基地台进行信号转换。
4、移动电话机既是无线电发射台又是无线电接收台。
必刷易错题型
一、选择题
1．（2022•濮阳模拟）在使用收音机来选台或换台时，常需旋动收音机上的某个旋钮，这实际上是调节（ ）
A．电流B．音量C．波速D．频率
解：收音机能接收电磁波，我们在使用收音机来选台或换台时，常需旋动收音机上的某个旋钮，这实际上是调节接收的频率。
波速是固定不变的。故ABC错误。
答案：D。
2．（2021•淮南期末）在无线电广播信号的发射过程中，调制器的作用是（ ）
A．把声音转换成电流
B．把高频电流滤出去
C．把音频电信号加载到高频电流上
D．把电磁波发射出去
解：无线电广播中传播的为声音信号，首先要将声音信号通过话筒转化为音频电信号，但音频信号频率较低不利用远距离传输，故还要将音频电信号加载到高频电流上，利用天线将信号发射到空中。
答案：C。
3．（2022•株洲模拟）南方的雪灾使得部分地区断电，人们不能正常收看电视节目。某同学为了了解有关雪灾的情况，他根据所学的有关收音机的知识，自制了一台极简单的收音机。但有这台收音机收听广播时，总是能同时听到许多台的信号，致使收听效果不好。造成这种现象的主要原因是这台收音机缺少（ ）
A．天线B．检波器C．调制器D．调谐器
解：我们从无线电广播的发射、接收、声音到达耳朵的全过程进行了解：
①无线电广播信号的发射由广播电台完成。话筒把播音员的声音信号转换成电信号，然后用调制器把音频信号加载到高频电流上，再通过天线发射到空中。
②信号的接收由收音机完成。收音机的天线接收到各种各样的电磁波，转动收音机调谐器的旋钮，可以从中选出特定频率的信号，收音机内的电子电路再把音频信号从中取出来，进行放大，送到扬声器里，扬声器把音频信号转换成声音。
③从广播发出的声音要通过介质才能传播，我们通常听到的声音是通过空气这种介质传播到我们耳朵里的。
所以没有调谐器就不能选出所需的信号。
答案：D。
4．（2022•绵阳模拟）各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是（ ）
A．让声音、图象信号转化为电信号
B．让声音、图象信号加载到高频电流上
C．让音频、视频电信号加载到高频电流上
D．让载有音频、视频信号的高频电流产生电磁波
解：电磁波可以传递声音、图象等信息，电视节目和广播节目都是通过电磁波传播的；电视塔上天线的作用是让载有音频、视频信号的高频电流产生电磁波并发射出去，答案：项D正确，选项ABC错误；
答案：D。
5．（2022•贵阳模拟）下列关于移动电话的说法中，错误的是（ ）
A．移动电话既能接收电磁波，也能发射电磁波
B．移动电话发射功率非常大，其天线的灵敏度很高
C．移动电话与其他用户通话需基地台转接
D．移动电话用微波信号与电话网络联系
解：A、移动电话机既是无线电发射台又是无线电接收台：在讲话的时候，它用电磁波把信息发射到空中；同时它又能在空中捕获电磁波，得到对方讲话的信息，所以A是正确的；
B、移动电话的体积很小，发射功率不大，它的天线也很简单，灵敏度不高，所以B是错误的；
C、正是因为移动电话的发射功率不大，所以它跟其他用户的通话要靠较大的固定无线电台转接，这种固定的电台叫基地台，所以C是正确的；
D、移动电话通过电磁波（或微波）信号和基地台连在一起，而基地台则和电话交换机，和电话网络连在一起，所以D是正确的。
答案：B。
6．（2021•成都期末）观众在家中选择不同频道观看电视直播时，实际上是在改变（ ）
A．电视台发射的电磁波的波速
B．电视机接收的电磁波的波速
C．电视台发射的电磁波的频率
D．电视机接收的电磁波的频率
解：
电磁波的波速是不变的，故A、B不合题意。
不同的电视台发射的电磁波的频率也是固定不变的，使用电视机在选择频道时，是不能改变电视台的频率的，故C不合题意。
使用电视机选择不同的频道，实际上是选择不同的频率范围，也就是改变了电视机的不同接收频道，故D符合题意。
答案：D。
7．（2022•宜宾模拟）给已关机的手机打电话时，听到与基地台相连的交换机发出的提示音是“你拨打的用户已关机”；若给不在服务区的手机打电话时，听到的提示音是“你拨打的用户暂时无法接通”。这说明（ ）
A．手机关机时向基地台发射了一关机信号，手机不在服务区时与基地台失去了联系
B．手机不在服务区时向基地台发射了一不在服务区信号，手机关机时与基地台失去了联系
C．手机关机和不在服务区时分别向基地台发射了相应信号
D．手机关机和不在服务区时都没有向基地台发射相应信号
解：“你拨打的用户已关机”说明手机关机时向基地台发送了一个关机信号。
“你拨打的用户暂时无法接通”，说明手机不在服务区，基地台积极搜索手机信号，但是没有搜索到手机信号。
答案：A。
8．（2022•长春模拟）电视信号包含图象信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是（ ）
A．声音信号是加载在电流上的，图象信号是加载在电磁波上的
B．图象信号是加载在电流上的，声音信号是加载在电磁波上的
C．声音信号和图象信号都是加载在电流上的
D．声音信号和图象信号都是加载在电磁波上的
解：电视的声音信号和图象信号都是依靠电磁波来进行传递的，通过天线发射到空中。电视机的接收天线接收信号，并通过电视机将其还原。
答案：D。
9．（2021•九江期末）关于广播、电视、移动电话的信号发射和接收过程，下列说法中错误的是（ ）
A．它们都是靠电磁波传递信息的
B．在发射时，它们都要把电信号加载到高频电流上
C．它们都只有接收功能，没有发射功能
D．移动电话既有接收功能又有发射功能
解：A、由于电磁波可以在真空中传播，所以生活中的广播、电视、移动电话都是靠电磁波传递信息的，故A正确；
B、在发射时，音频信号和视频信号都是不能直接发射的，故都需要将这些信号通过调制器加载在高频电磁波上才能发射，故B正确；
C、无线广播、电视、移动电话既有接收功能，又有发射功能，信息的发射和接收过程是相类似的，故C错误；
D、对于移动电话，既可以发射信号，又可以接收信号，故既是电磁波的发射台，又是电磁波的接收台，故D正确。
答案：C。
10．（2011•佛山）贾波特同学对如图所示的三水荷花世界电视录制和播放过程解释正确的是（ ）
A．摄像机是把电信号转化为光信号
B．话筒是把电能转化为声能
C．扬声器是把声信号转化为电信号
D．发射机发射电磁波把信号传给接收机
解：摄像机把光信号转化为电信号；话筒把声能转化为电能；扬声器是把电信号转化为声信号；发射机发射电磁波把信号传给接收机。
答案：D。
二、填空题
11．（2022•深圳模拟）载有声音和音像信号的电磁波分别从 天线 和 发射机 发射出去，在空间传播分别被 天线 和 接收机 接收后将信号检出，还原成声音和图象。
解：据课本知识可知，电视信号的发射和接收是这样的：载有声音和音像信号的电磁波分别从天线和发射机发射出去，在空间传播分别被天线和接收机接收后将信号检出，还原成声音和图象。
答案：天线；发射机；天线； 接收机。
12．（2022•滨州模拟）下图是收音机的调台面板，“FM”和“AM”为两个波段， AM 波段的波长较长；图中“1000”字样代表接收电磁波的波长为 300 m．（电磁波的传播速度与光速相同）
解：无线电广播的电台是通过电磁波将信号发射出去的，其信号的接收是靠收音机接收电台传递的信号收听广播的。从图表上看，AM的单位是千赫，FM的单位是兆赫。由于电磁波的传播速度是不变的，由公式c＝λf可知，波速一定时，波长与频率成反比，即频率越小则波长会越大。
图中1000指1000kHz＝1×106Hz；则波长λ＝＝＝300m。
答案：AM、300。
13．（2021•曲靖期末）如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到 高频 电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将 音频 信号留下，通过扬声器把播音员的声音从收音机播放出来。
解：话筒将声信号转化为音频电信号，而后该信号经调制器后加载在高频电磁波上，然后由天线发射到空中；
收音机接收装置收到空中的各种电磁波，并通过调谐器从众多的电磁波中找出特定频率的信号，通过调谐器选出音频电信号，送到扬声器即可发出声音。
答案：高频；音频。
14．（2021•大连模拟）由声音转换成的电信号，它的频率与声音的频率相同，大约在几十赫到几千赫之间，叫做音频信号；由图象转换成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到频率更高的电流上，产生电磁波发射到天空中，这种电流叫做射频电流。如图所示，是三种信号的波形图，则表示音频信号的是 甲 ，表示射频信号的是 丙 。
解：由材料“大约在几十赫到几千赫之间，叫做音频信号，频率在几赫到几兆赫之间，叫做视频信号可知，视频信号的频率大于音频信号的频率，射频电流是把音频电流和视频电流加载到频率更高的电流上，因此频率最高的是射频信号，
由波形图可知，丙频率最高，为射频信号，甲频率最低，为音频信号，乙为视频信号。
答案：甲；丙。
三、解答题
15．（2021•深圳期末）我们常听说某电视台利用某频道进行广播，这里所说的频道是什么意思呢？原来，不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围；就叫做频道。下表是我国电视频道的划分情况：
请你根据上述材料，解答下面的问题：
（1）某电视台转播的体育电视节目频道号是3，那么它的射频范围是（ C ）
A．56.5～64.5 MHz B．167～175 MHz
C．64.5～72.5 MHz D．72.5～80.5 MHz
（2）第13频道至68频道属于微波中的“分米波”，试着计算出第68频道的波长范围就知道这个称呼的原因了。
解：（1）从表格信息可以看出，频道号是连续的，频率也是连续的，且每一频道号的频率范围之差相同都是8MHz；
因此频道号是3时，射频的最小值与频道号是2时的最大频率相同是64.5MHz，其射频的最大值是64.5MHz+8MHz＝72.5MHz。
答案：C。
（2）频率范围是950﹣958MHz，根据c＝λf，可得，可得
，。
因此68频道的波长范围是0.32m﹣0.31m，是分米数量级，所以68频道是分米波。
16．（2021•衡水期末）阅读短文，回答下列问题.
手机是集成度很高的精密收发机，大致分成五个部分：听筒、话筒、控制模组、天线及电源、采用双向异频双工制，即收与发用不同频率的调频波，某机发射电磁波频率为890.0125MHz，接收电磁波频率为935.0125MHz，双频间隔为45MHz，用户在某个交换局业务服务区购机并配定使用频率和编码后，就成为该机的原登记用户，如加入其他移动交换局的业务区电话，就成为漫游。
（1）对着话筒讲话时，手机天线作为 发射 天线使用；当用听筒听电话时，手机天线作为 接收 （选填“发射”或“接收”）天线使用.
（2）在同一交换局的服务区的另一手机 不能 （选填“能”或“不能”）用890.125MHz的发射频率.
（3）给已关机的手机打电话，听到与基地台相连的交换机发出的提示音是“你拨打的用户已关机”；若给不在服务区的手机打电话时，听到的提示音是“你拨打的用户暂时无法接通”，这说明 A 。
A.手机关机时向基地台发射了一个关机信号，手机不在服务区时与基地台失去联系
B.手机不在服务区时向基地台发射了一个不在服务区信号，手机关机时与基地台失去联系
C.手机关机和不在服务区时分别向基地台发射了相应信号
D.手机关机和不在服务区时都没有向基地台发射相应信号
（4）你知道在哪些地方或情况下不能使用手机吗？试举两至三个例子.
解：（1）手机采用双向异频率双工制，即接收和发射用不同频率的调频电磁波，讲话时，声音信号通过控制模组中的振荡器转化为电磁波信号，通过天线发射出去，接听时，天线通过控制模组中的检波器接收到电磁波信号再转化为声音信号；
（2）手机的配定使用频率确定后，其他手机就不能使用该频率，所以同一交换局业务服务区的另一部手机，不能用890.0125MHz的发射频率；
（3）“你拨打的用户已关机”说明手机关机时向基地台发送了一个关机信号。
“你拨打的用户暂时无法接通”，说明手机不在服务区，基地台积极搜索手机信号，但是没有搜索到手机信号。
答案：A。
（4）①飞机上；②加油站；③医院仪器检测室。
答案：（1）发射；接收；（2）不能；（3）A；（4）①飞机上；②加油站；③医院仪器检测室。
FM 88 94 99 105 108MHz
AM 530 610 750 1000 1300 1600KHz
我国电视频道的划分
频道号
1
2
…
6
…
68
频率范围/MHz
48.5～56.5
56.5～64.5
…
167～175
…
950～958
