1．（2021·黑龙江中考真题）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值为（ ）
A．B．C．D．
2．（2022·内蒙古呼和浩特中考真题）关于电学知识，下列说法正确的是（ ）
A．欧姆定律变形为，说明导体的电阻与其两端电压成正比
B．导体的横截面积越大，其电阻值一定越小
C．通电金属导体，其中电荷定向移动的方向与电流方向相反
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
3．（2023·山东滨州中考真题）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）

A．电流表A示数变大，电压表V示数变小 B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变 D．电流表A示数变小，电压表V示数不变
4．（2022·甘肃金昌中考真题）如图所示，电源电压不变，电阻，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（ ）
A．4V 2ΩB．5V 1ΩC．4V 1ΩD．2V 2Ω
5．（2022·黑龙江牡丹江中考真题）如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A．通过的电流为0.6AB．的电阻为25Ω
C．两端的电压为3VD．两端的电压为2.5V
6．（2022·广西中考真题）在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I－U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（ ）
A．成正比，R＝10Ω B．成正比，R＝1Ω C．成反比，R＝10ΩD．成反比，R＝1Ω
7．（2022·青海中考真题）如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（ ）
A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1D．U1∶U2=2∶1
8．（2022·浙江湖州中考真题）要测未知电阻Rx的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻R0、未知电阻Rx、开关、导线若干。小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表A1和A2的示数分别如图乙和图丙所示，则Rx的阻值为（ ）
A．5欧姆B．10欧姆C．15欧姆D．20欧姆

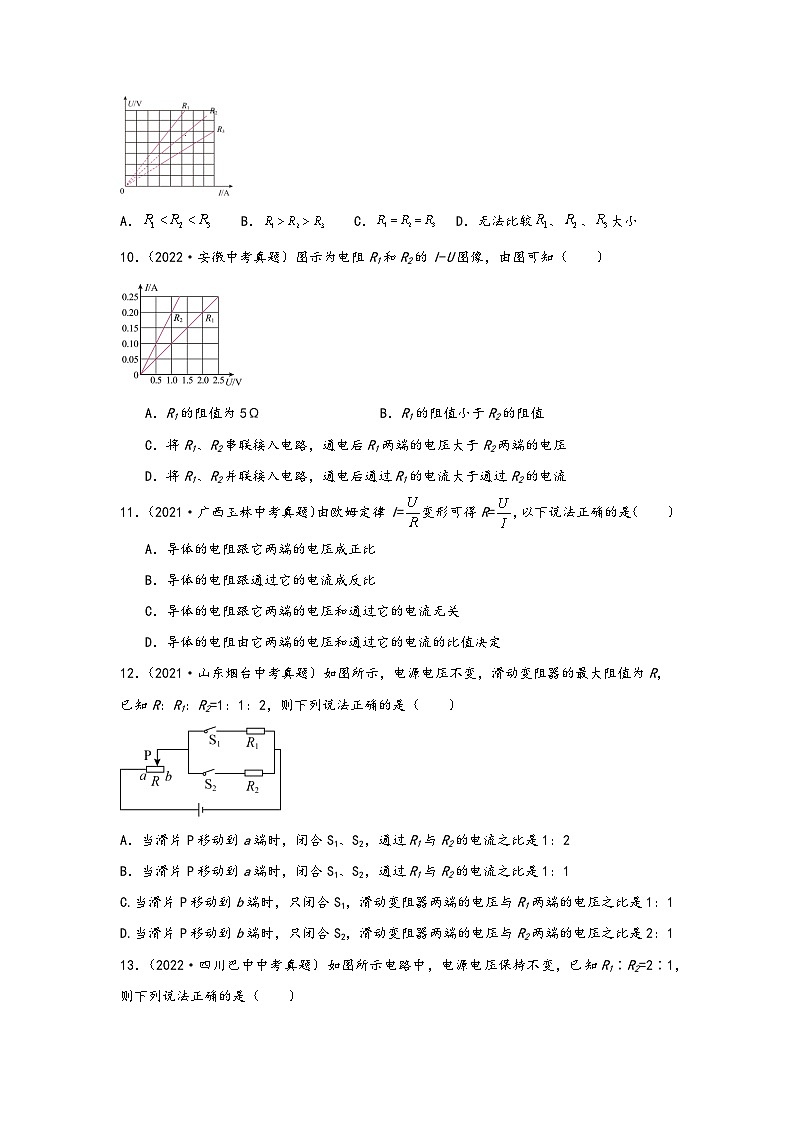

9．（2022·四川内江中考真题）如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的图像。由图可知，以下判断正确的是（ ）
A． B． C．D．无法比较、、大小
10．（2022·安徽中考真题）图示为电阻R1和R2的I-U图像，由图可知（ ）
A．R1的阻值为5Ω B．R1的阻值小于R2的阻值
C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压
D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流
11．（2021·广西玉林中考真题）由欧姆定律I=变形可得R=，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
12．（2021·山东烟台中考真题）如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R1：R2=1：1：2，则下列说法正确的是（ ）
A．当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：2
B．当滑片P移动到a端时，闭合S1、S2，通过R1与R2的电流之比是1：1
C.当滑片P移动到b端时，只闭合S1，滑动变阻器两端的电压与R1两端的电压之比是1：1
D.当滑片P移动到b端时，只闭合S2，滑动变阻器两端的电压与R2两端的电压之比是2：1
13．（2022·四川巴中中考真题）如图所示电路中，电源电压保持不变，已知R1∶R2=2∶1，则下列说法正确的是（ ）
A．通过R1、R2的电流之比为2∶1 B．电流表A1、A2的示数之比为2∶1
C．电阻R1、R2两端的电压之比为2∶1 D．电流表A1、A2的示数之比为3∶2
14．（2023·湖南常德中考真题）有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是（ ）
A．R1＞R2＞R3B．R2＞R1＞R3C．R2＞R3＞R1D．R3＞R1＞R2
15．（2023·湖北荆州中考真题）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（ ）

A．电压表V的示数变大，电流表A1示数变小
B．电压表V的示数不变，电流表A2示数变大
C．电压表V的示数与电流表A1的示数之比不变
D．电流表A2的示数与电流表A1的示数之差不变
16．（2023·湖北中考真题）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）

A．电压表V的示数减小 B．电流表的示数减小
C．电流表与示数之差不变 D．电压表V与电流表示数之比增大
17．（2023·天津中考真题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）

A．1AB．2AC．3AD．4A
18．（2023·湖南常德中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）

A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
19．（2021·青海西宁中考真题）如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A．乙是小灯泡的图象
B．定值电阻的阻值为5Ω
C．定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
20．（2022·湖北中考真题）如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（ ）
A．两电阻的阻值之比为R1：R2=2： 1
B．两图中电源的电压之比为U1： U2=3：2
C．两图中流过R2的电流之比为I2甲：I2乙 =3：2
D．两图电路消耗的总功率之比为P甲：P乙=2： 1
二、填空题
21．（2023·山东滨州中考真题）如图所示，电源电压恒定不变，定值电阻的阻值为10Ω。闭合开关，电流表A的示数为0.5A，A1的示数为0.3A，则电源电压为 V，定值电阻在1min内消耗的电能为 J。

22．（2023·四川眉山中考真题）如图所示电路中，电源电压保持不变，已知R1∶R2=2∶3。当开关S闭合时R1、R2两端的电压之比为 ，电流表A1和A2的示数之比为 。

三、实验题
23．（2023·山东临沂中考真题）用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，电源电压为3V。

（1）图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路连接正确；
（2）改正错误并检查无误后闭合开关，小灯泡不亮，电压表和电流表均有示数，可能是小灯泡 （选填序号）；
A．短路 B．开路 C．实际功率太小
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为 V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）端移动；
（4）由实验数据可知，小灯泡正常发光时的电阻为 Ω（保留1位小数）；
（5）为顺利完成该实验，滑动变阻器的最大阻值应不小于 Ω；
（6）仅利用本实验提供的器材， （选填“能”或“不能”）探究电流与电压的关系。
24.（2023·山东滨州中考）某实验小组用图甲所示电路进行“探究电流与电压的关系”实验。

（1）请用笔画线代替导线将图甲电路连接完整，要求滑动变阻器滑片P向左移动时电阻变大，导线不交叉 ；
（2）连接电路时，开关应该 。闭合开关前，滑动变阻器滑片P应该位于 （选填“A”或“B”）端；
（3）闭合开关，同学们发现电流表没有示数，电压表示数接近电源电压，原因可能是 ；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为 A，根据实验数据绘制出定值电阻R的I-U图像如图丙所示。由图像可得：当导体的电阻一定时，通过导体的电流与导体两端的电压成 ；
（5）同学们利用完整的图甲电路进一步“探究电流与电阻的关系”，测得实验数据如下表所示。实验时，保持电压表的示数为 V不变。分析数据可得：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（6）该小组用电压表和一个最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丁所示的电路图，进行如下实验操作：

①闭合开关，将滑动变阻器滑片P移到最左端，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最右端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
25．（2023·湖南永州中考真题）小明在物理实验室用图甲所示的电路测最小灯泡的电阻。已知电源电压为3V，小灯泡的额定电压为2.5V。

（1）根据图甲的电路图，用笔画线代替导线把图乙中的实物图连接完整 ；
（2）正确连接电路后，闭合开关前，为了保护电路，应把滑动变阻器的滑片Р移到 （选填“A”或“B”）端；

（3）闭合开关后，移动滑动变阻器的滑片Р到不同位置，并记下不同位置时电压表和电流表的示数，某次电流表的指针位置如图丙所示，读数为 A：
（4）通过实验数据作出小灯泡的图象如图丁所示，则小灯泡正常发光时的电阻为 Ω；通过图象发现在不同电压下，小灯泡的电阻阻值不同，因此我们大胆推测灯丝的电阻随温度的降低而 （选填“变大”或“变小”）。
26．（2023·辽宁抚顺中考真题）小硕同学使用可调电压的电源，四个定值电阻（阻值分别为5Ω、10Ω、20Ω、25Ω）、电压表、电流表、标有“20Ω 1A”的滑动变阻器、开关、导线等器材探究“电流和电阻的关系”。
（1）小硕连接如图甲所示电路，检查电路发现有一条导线连接错误，请在图甲中错误导线上画“×”，并用笔画线代替导线将电路连接正确。( )
（2）改正电路，闭合开关前将滑动变阻器滑片滑至最 （填“左”或“右”）端。闭合开关，发现电流表有示数，电压表无示数，可能是定值电阻发生 （填“断路”或“短路”）。
（3）排除故障后，当接入5Ω定值电阻时，调节滑动变阻器的滑片到某位置，电流表的示数如图乙所示为 A．依次更换定值电阻进行实验，当接入20Ω电阻时，调节滑动变阻器的滑片，使电压表示数保持 V不变，滑动变阻器恰好达到最大阻值，则可知电源电压为 V。
（4）将20Ω的电阻更换成25Ω的电阻时，为完成实验，应该将电源电压调 （填“大”或“小”），使电压表示数恢复到控制电压。通过分析实验数据得出结论：在电压一定时，通过导体的电流与导体的电阻成 比。
