中考科学三年(2021-2023)真题分项汇编(浙江专用)专题13基础电路分析专题特训(原卷版+解析)

这是一份中考科学三年(2021-2023)真题分项汇编(浙江专用)专题13基础电路分析专题特训(原卷版+解析)，共29页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
2．（2023·湖南常德中考真题）如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（ ）

A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接的一瞬间，正电荷从A流向B
D．连接的一瞬间，金属杆中电流方向是从A流向B
3．（2023·湖南常德中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）

A．L1断路、L2断路 B．L1断路、L2通路 C．L1通路、L2断路D．L1短路、L2断路

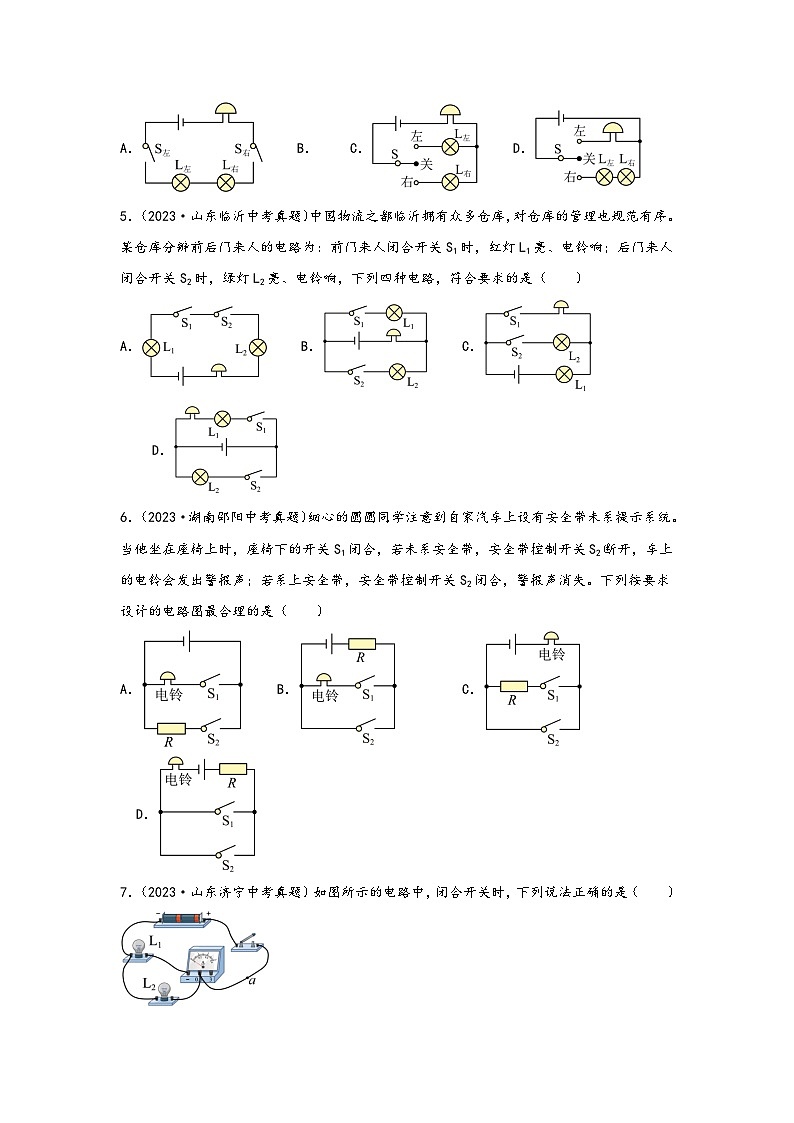

4．（2023·江苏无锡中考真题）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B． C． D．
5．（2023·山东临沂中考真题）中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A． B． C． D．
6．（2023·湖南邵阳中考真题）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。下列按要求设计的电路图最合理的是（ ）
A． B． C． D．
7．（2023·山东济宁中考真题）如图所示的电路中，闭合开关时，下列说法正确的是（ ）

A．灯与灯串联 B．开关只能控制灯
C．电流表测灯的电流 D．电流方向：从电流表经a流向开关
8．（2023·山东临沂中考真题）如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）

A．通过R1的电流大于0.3AB．电阻R1和R2是并联的
C．电压表的示数为0.9VD．电阻R2的阻值为3Ω
9．（2023·黑龙江牡丹江中考真题）如图所示，闭合开关，说法正确的是（ ）

A．两只小灯泡并联 B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路 D．若L2不发光，电压表一定无示数
10．（2023·山东泰安中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）

A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
11．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）

A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
12．（2023·四川成都中考真题）如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A．用导线连接d、f，再闭合开关S B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
13.（2023·安徽中考真题）老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为
A．B．C． D．
14．（2023·四川达州中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）

A．灯泡L1和L2发光时，两灯并联 B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的 D．灯泡熄灭是由于灯L2短路造成的
15．（2022·广西梧州中考真题）“一盔一带，安全常在”，小明想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
A． B． C． D．
16．（2022·四川巴中中考真题）如图所示电路中，电源电压保持不变，已知R1∶R2=2∶1，则下列说法正确的是（ ）
A．通过R1、R2的电流之比为2∶1 B．电流表A1、A2的示数之比为2∶1
C．电阻R1、R2两端的电压之比为2∶1 D．电流表A1、A2的示数之比为3∶2
17．（2023·辽宁丹东中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）

A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小
18．（2023·四川内江中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）

A．L1短路B．L1断路C．L2短路D．L2断路
19．（2023·湖南益阳中考真题）如图所示电路中，电源电压保持不变，和为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是（ ）

A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大
20．（2023·山东烟台中考真题）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为，闭合开关后两灯均不亮，用电压表先后测得和两端的电压均为，则故障可能是（ ）

A．灯断路B．灯断路C．灯短路D．灯短路
21．（2022·山东东营中考真题）如图所示，闭合开关，灯、均不亮，小华用电压表去判断电路故障，当他将电压表接在两端时，电压表无示数；当他将电压表接在两端时，电压表有示数，由此可以判断（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
22．（2022·山东烟台中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2断路 D．灯泡L2短路
23．（2022·湖南湘西中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
24．（2022·广西玉林中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
25．（2023·四川遂宁中考真题）张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A． B． C． D．
26．（2023·江苏扬州中考真题）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A． B． C． D．
27．（2023·四川泸州中考真题）智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（ ）
A． B． C． D．
28．（2023·山东潍坊中考真题）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）

A． B． C． D．
29．（2023·湖南长沙中考真题）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A． B．C． D．
30．（2023·山东烟台中考真题）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A． B． C． D．
二、填空题
31．（2023·湖南怀化中考真题）在图所示电路中，闭合开关后电压表的示数为2.5V，V的示数为4.5V，则电路的电源电压为 V，灯两端电压为 V。
32．（2023·四川达州中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A，电压表V的示数为 V。

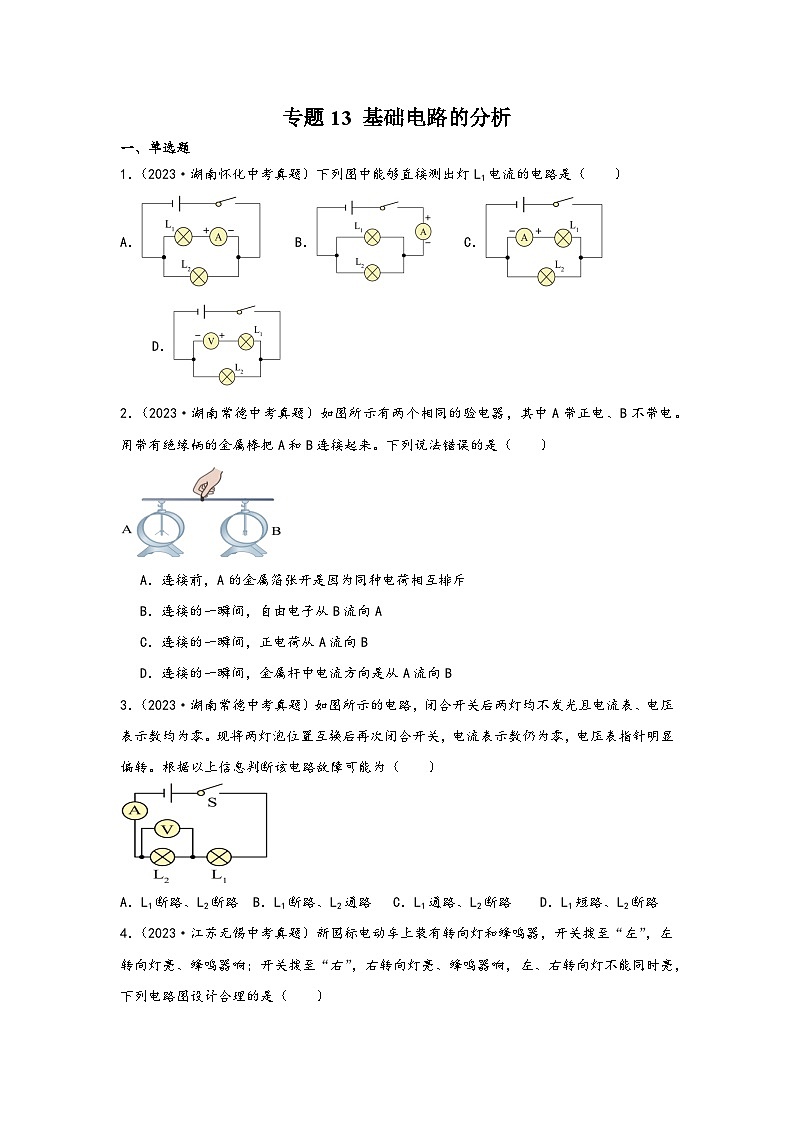

专题13 基础电路的分析
一、单选题
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
【答案】C
【解析】A．由图可知，电流表与L1串联，但电流表的正负接线柱接反了，不能测出L1的电流，故A不符合题意；
B．由图可知，灯泡L1、L2并联，电流表测量的是干路电流，故B不符合题意；
C．由图可知，电流表与L1串联，且正负接线柱连接正确，能够直接测出灯L1电流，故C符合题意；
D．由图可知，电压表与L1串联，不能测出L1的电流，故D不符合题意。
故选C。
2．（2023·湖南常德中考真题）如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（ ）

A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接的一瞬间，正电荷从A流向B
D．连接的一瞬间，金属杆中电流方向是从A流向B
【答案】C
【解析】A．连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确，不符合题意；
BCD．A带正电说明A缺少电子，金属是靠带负电的自由电子导电的，所以，金属棒连接的一瞬间，电子由B流向A；因为规定正电荷定向移动方向为电流的方向，所以此时电流方向为由A到B，故BD正确，不符合题意；C错误，符合题意。
故选C。
3．（2023·湖南常德中考真题）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）

A．L1断路、L2断路 B．L1断路、L2通路 C．L1通路、L2断路D．L1短路、L2断路
【答案】B
【解析】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。故ACD不符合题意，B符合题意。
故选B。
4．（2023·江苏无锡中考真题）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B． C． D．
【答案】C
【解析】由题意可知，左右转向灯独立工作，互不影响，是并联的；左右转向灯任何一个亮，蜂鸣器都响，说明蜂鸣器在干路上，用一个单刀双掷开关控制，保证左、右转向灯不能同时亮，故C符合题意。ABD不符合题意。
故选C。
5．（2023·山东临沂中考真题）中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A． B． C． D．
【答案】B
【解析】依题意门来人闭合开关S1时，红灯L1亮、电铃响，说明S1与红灯L1、电铃串联，后门来人闭合开关S2时，绿灯L2亮、电铃响，说明S2与绿灯L2、电铃串联，即无论红灯还是绿灯亮，电铃都响，只需要一个电铃，则电铃应位于干路，且红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联。
A．由图可知，两灯与电铃串联，故A不符合题意；
B．由图可知，红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联，电铃位于干路，故B符合题意；
C．由图可知，电铃与绿灯L2并联，故C不符合题意；
D．由图可知，电铃不在干路，电铃与红灯L1串联在同一条支路上，故D不符合题意。
故选B。
6．（2023·湖南邵阳中考真题）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。下列按要求设计的电路图最合理的是（ ）
A． B． C． D．
【答案】B
【解析】A．电铃与定值电阻R并联，S1控制电铃工作，S2控制定值电阻工作。当开关S1闭合时，电铃发声，与开关S2的断开和闭合无关，与题意不符，故A不符合题意；
B．电铃与S1串联，与S2并联，乘客坐下时S1闭合，电铃与定值电阻串联，电铃电路接通，电铃发声；若系上安全带，开关S2闭合，将电铃短接，则电铃无声，与题意相符，故B符合题意；
C．定值电阻R与S1串联，与S2并联，乘客坐下时S1闭合，电铃与定值电阻串联，电铃电路接通，电铃发声；当安全带控制开关S2闭合，定值电阻短接，电铃两端电压升高，电铃发声更响，不符合题意，故C不符合题意；
D．两开关并联，无论乘客坐下，或是系上安全带，电铃都会发声，与题意不符，故D不符合题意。
故选B。
7．（2023·山东济宁中考真题）如图所示的电路中，闭合开关时，下列说法正确的是（ ）

A．灯与灯串联 B．开关只能控制灯
C．电流表测灯的电流 D．电流方向：从电流表经a流向开关
【答案】C
【解析】A.如图所示，两个灯泡左边接左边，右边接右边，灯与灯是并联，故A错误；
B．如图，开关在干路，能控制所有灯泡，故B错误；
C．如图所示，电流表和灯串联，所以只能测通过灯的电流，故C正确；
D．如图所示，电源的右边是正极，电流方向是从正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，故D错误。
故选C。
8．（2023·山东临沂中考真题）如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）

A．通过R1的电流大于0.3AB．电阻R1和R2是并联的
C．电压表的示数为0.9VD．电阻R2的阻值为3Ω
【答案】D
【解析】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
9．（2023·黑龙江牡丹江中考真题）如图所示，闭合开关，说法正确的是（ ）

A．两只小灯泡并联 B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路 D．若L2不发光，电压表一定无示数
【答案】B
【解析】AB．如图所示，电流从电源的正极出发经过开关，灯泡L1，灯泡L2回到电源的负极，灯泡L1和灯泡L2串联，电压表测量两端L1的电压，故A错误；B正确；
C．灯泡L1和灯泡L2串联，若不发光，可能是L2断路，也可能是L1短路、断路或开关断路，故C错误；
D．若L2被短路，则L2不发光，电压表测L1两端的电压，有示数，故D错误。
故选B。
10．（2023·山东泰安中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）

A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
【答案】B
【解析】A．若是灯泡L1短路，由电路图可知，此时电路中只有灯泡L2接入电路，电流表测电路中电流，电压表V1与V2均测量电源电压，则三电表均有示数，故A错误；
B．若是灯泡L2短路，只有灯泡L1接入电路，此时电压表V2示数为零，电压表V1测电源电压，电流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L1断路，此时电路处于断路状态，电流表示数为零，电压表V1测电源电压，电压表V2未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L2断路，此时电路处于断路状态，电流表无示数，电压表V1与V2均测量电源电压，此时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
11．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）

A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
【答案】C
【解析】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A1、小灯泡L1、电流表A、开关S回到电源负极，一条经过小灯泡L2、电流表A、开关S回到电源负极，故可知L1与L2并联，开关S控制干路，电流表A1测流过L1的电流，电流表A测干路电流，故AB错误；
CD．由题意可知，干路电流为I=0.5A，流过L1的电流为I1=0.3A，故由并联电路的电流规律可得，流过L2的电流为 I2=I-I1=0.5A-0.3A=0.2A
故C正确，D错误。
12．（2023·四川成都中考真题）如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
【答案】C
【解析】A．用导线连接d、f，再闭合开关S，灯泡L2和电流表接入电路中，灯泡L1没有接入电路中，只有灯泡L2亮，故A不符合题意；
B．用导线连接b、f，再闭合开关S，灯泡L2和电流表接入电路中，灯泡L1没有接入电路中，只有灯泡L2亮，故B不符合题意；
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S，两个灯泡并联，两个灯泡都亮，故C符合题意；
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，两个灯泡被短路，两个灯泡都不亮，故D不符合题意。
故选C。
13.（2023·安徽中考真题）老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为
A．B．C． D．
【答案】B
【解析】A．由图可知，先闭合S1时，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，灯L2发光，故A不符合题意；
B．由图可知，先闭合S1时，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都不发光，故B符合题意；
C．由图可知，先闭合S1时，两灯不发光；故C不符合题意。
D．由图可知，先闭合S1时，两灯都发光；故D不符合题意。
故选B。
14．（2023·四川达州中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）

A．灯泡L1和L2发光时，两灯并联 B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的 D．灯泡熄灭是由于灯L2短路造成的
【答案】C
【解析】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
15．（2022·广西梧州中考真题）“一盔一带，安全常在”，小明想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
A． B． C． D．
【答案】A
【解析】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故BCD不符合题意，A符合题意。
故选A。
16．（2022·四川巴中中考真题）如图所示电路中，电源电压保持不变，已知R1∶R2=2∶1，则下列说法正确的是（ ）
A．通过R1、R2的电流之比为2∶1 B．电流表A1、A2的示数之比为2∶1
C．电阻R1、R2两端的电压之比为2∶1 D．电流表A1、A2的示数之比为3∶2
【答案】D
【解析】A．由图知道，R1、R2并联，电流表A1测量干路的电流，电流表A2测量R2所在支路的电流，由并联电路电压特点和欧姆定律知道，通过R1、R2的电流之比为
故A错误；
BD．由并联电路电流特点知道，电流表A1的示数为 IA1= I1+ I2 =3I1
电流表A1、A2的示数之比为
故B错误，D正确；
C．由图知道R1、R2并联，由于并联电路中各支路两端的电压相等，所以，电阻R1与R2两端的电压之比为1∶1，故C错误。
故选D。
17．（2023·辽宁丹东中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）

A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小
【答案】D
【解析】AB．由电路图可知，R1和R2并联，电流表A2测通过R的电流，电流表A1测通过R0的电流，电压表测电源的电压；因电源的电压不变，所以电压表的示数不变，故AB错误；
CD．滑动变阻器的滑片P向右移动过程中，滑动变阻器接入电路的电阻变大，由欧姆定律可知，通过滑动变阻器的电流变小，即电流表A2的示数变小，因为并联电路两端电压不变，而定值电阻R0的阻值不变，根据可知通过R0的电流不变，即电流表A1示数不变，故C错误，D正确。
故选D。
18．（2023·四川内江中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）

A．L1短路B．L1断路C．L2短路D．L2断路
【答案】A
【解析】A．若L1短路，则L1不亮，L2亮，电流表有示数，电压表无示数，故A符合题意；
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以故障不能是灯断路，故BD不符合题意；
C．若L2短路，则L2不亮，L1亮，电流表有示数，电压表有示数，故C不符合题意。
故选A。
19．（2023·湖南益阳中考真题）如图所示电路中，电源电压保持不变，和为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是（ ）

A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大
【答案】A
【解析】先闭合开关S1，电路中只有电阻R2工作，电流表测量电路中的电流，电压表测量电源电压；再闭S2后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电压不变，所以先闭合开关S1，再闭S2后，电压表示数不变；由于并联电路各支路互不影响，所以通过R2的电流不变，并联电路干路电流等于各支路电流的和，所以先闭合开关S1，再闭S2后，电流表示数变大，故A符合题意，BCD不符合题意。
故选A。
20．（2023·山东烟台中考真题）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为，闭合开关后两灯均不亮，用电压表先后测得和两端的电压均为，则故障可能是（ ）

A．灯断路B．灯断路C．灯短路D．灯短路
【答案】A
【解析】由电路图可知，灯L1与L2串联，闭合开关后两灯均不亮，说明电路出现断路故障。若用电压表测得ab两端的电压为4.5V，说明电压表的正负接线柱与电源的正负极形成通路，则电路中与电压表并联的L1断路，故A符合题意，BCD不符合题意。
故选A。
21．（2022·山东东营中考真题）如图所示，闭合开关，灯、均不亮，小华用电压表去判断电路故障，当他将电压表接在两端时，电压表无示数；当他将电压表接在两端时，电压表有示数，由此可以判断（ ）
A．灯断路B．灯断路C．灯短路D．灯短路
【答案】B
【解析】若灯或灯发生短路，则闭合开关，没有短路的灯仍然能发光，因此不是短路；闭合开关，灯、均不亮，说明电路发生断路，小华将电压表接在两端时，电压表无示数，说明电压表不能与电源形成通路，因此故障可能是灯断路，当他将电压表接在两端时，电压表有示数，说明电压表与电源形成通路，说明灯没有断路，所以是灯断路。故ACD不符合题意，B符合题意，。
22．（2022·山东烟台中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯泡L1断路 B．灯泡L1短路 C．灯泡L2断路 D．灯泡L2短路
【答案】C
【解析】根据电路图进行分析，电流表所测量的电流为L1的电流，电压表测量的是电源的电压。如果L1断路，此时电压表不变，电流表示数减小。如果灯泡L1短路，电流表示数变大。灯泡L2断路后，电流表电压表示数都不变。如果灯泡L2短路，电流表将没有示数。故ABD不符合题意，C符合题意。
故选C。
23．（2022·湖南湘西中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
【答案】D
【解析】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
24．（2022·广西玉林中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
【答案】D
【解析】由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压 U2=U-U1=3V-2V=1V
故D符合题意，ABC不符合题意。
25．（2023·四川遂宁中考真题）张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A． B． C． D．
【答案】C
【解析】根据题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明灯泡与电机工作时互不影响，是并联的；若只戴头盔不扫码则无法骑行，则开关S1在干路中控制整个电路，开关S2与电机在一条支路中，故C符合题意，ABD不符合题意。
故选C。
26．（2023·江苏扬州中考真题）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A． B． C． D．
【答案】D
【解析】A．由图可知，当前门开关闭合后门开关断开时，灯泡发光，电铃不响；当前门开关断开后门开关闭合时，灯泡发光，电铃响，故A不符合题意；
B．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，故B不符合题意；
C．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，电铃响；当前门开关断开后门开关闭合时，灯泡亮，电铃不响，故C不符合题意；
D．由图可知，当前门开关闭合后门开关断开时，灯泡亮，电铃不响；当前门开关断开后门开关闭合时，灯泡不亮，电铃响，故D符合题意。
故选D。
27．（2023·四川泸州中考真题）智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（ ）
A． B． C． D．
【答案】B
【解析】根据题意，密码开关和指纹开关并联，均能打开锁，因此电动机在干路中。故B符合题意，ACD不符合题意。
故选B。
28．（2023·山东潍坊中考真题）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）

A． B． C． D．
【答案】D
【解析】吊扇灯的电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，同时几个灯泡相互并联，且灯泡与风扇的支路各有一个开关控制。
故选D。
29．（2023·湖南长沙中考真题）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A． B．C． D．
【答案】A
【解析】由题意可知，“浴霸”里的电加热器和换气扇能独立工作互不干扰，故应该并联且各有一个开关进行控制。故A符合题意，BCD不符合题意。
故选A。
30．（2023·山东烟台中考真题）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A． B． C． D．
【答案】A
【解析】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关闭合，灯泡断路，提示灯不亮，故D不符合题意。
二、填空题
31．（2023·湖南怀化中考真题）在图所示电路中，闭合开关后电压表的示数为2.5V，V的示数为4.5V，则电路的电源电压为 V，灯两端电压为 V。
【答案】 4.5 2
【解析】[1]由电路图知，两灯串联，电压表V测电源电压，V1测灯L1两端的电压，V2测灯L2两端的电压，所以电源电压为4.5V。
[2]据串联电路的电压特点得，灯L2两端电压 U2=U-U1=4.5V-2.5V=2V
32．（2023·四川达州中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为 A，通过小灯泡L2的电流为 A，电压表V的示数为 V。

【答案】 0.2 0.34 3
【解析】[1][2]由图知，两灯泡并联，电流表A测干路电流，A1的测量支路L1的电流，则通过小灯泡L1的电流I1=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L2的电流为
[3]电压表V测L2两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
电压表V的示数为为3V。
