人教版中考物理一轮复习章节分类考点讲解与训练第5章透镜及其应用真题演练(原卷版+解析)
展开
这是一份人教版中考物理一轮复习章节分类考点讲解与训练第5章透镜及其应用真题演练(原卷版+解析)，共27页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

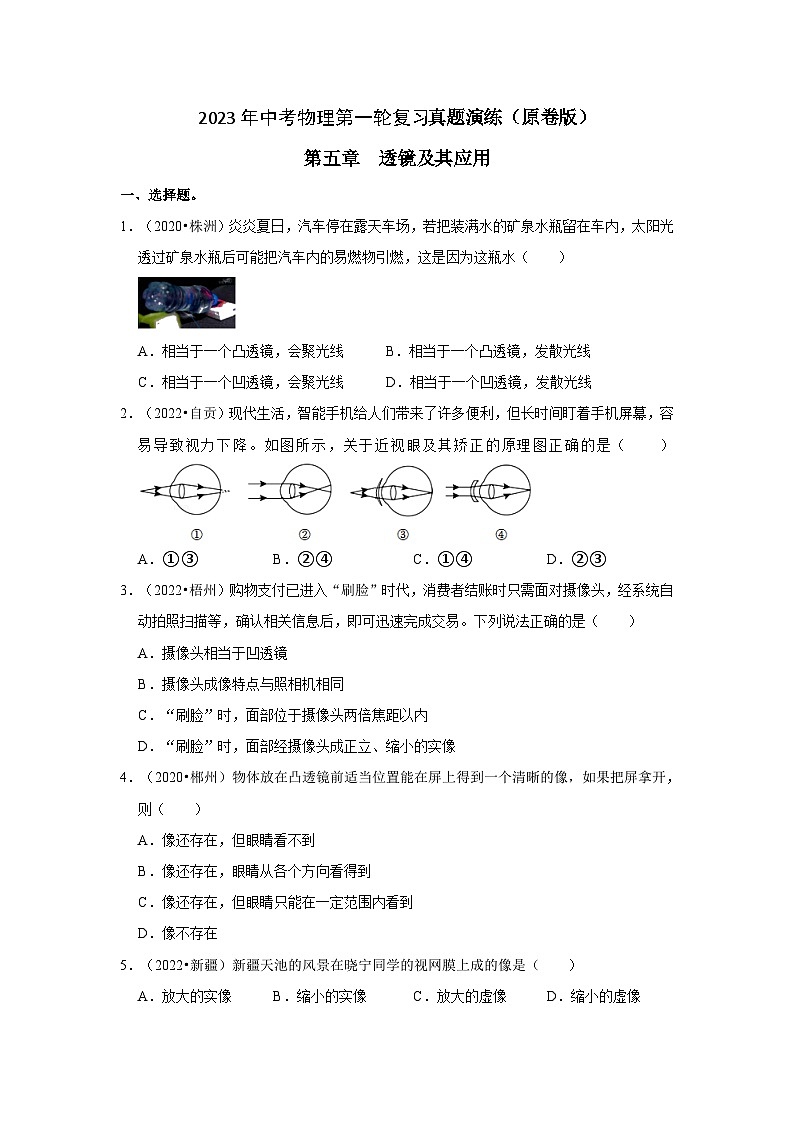

一、选择题。
1．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（ ）
A．相当于一个凸透镜，会聚光线 B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线 D．相当于一个凹透镜，发散光线
2．（2022•自贡）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A．①③B．②④C．①④D．②③
3．（2022•梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
4．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（ ）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
5．（2022•新疆）新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A．放大的实像B．缩小的实像C．放大的虚像D．缩小的虚像

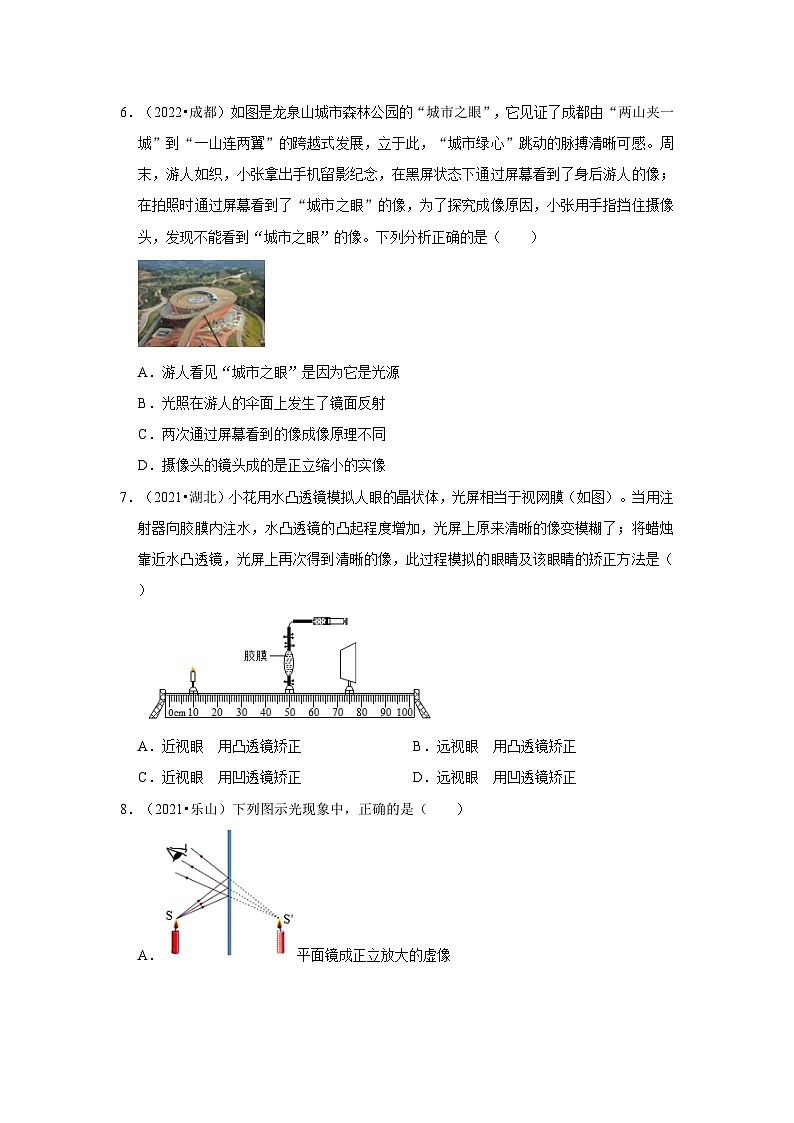

6．（2022•成都）如图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像；在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（ ）
A．游人看见“城市之眼”是因为它是光源
B．光照在游人的伞面上发生了镜面反射
C．两次通过屏幕看到的像成像原理不同
D．摄像头的镜头成的是正立缩小的实像
7．（2021•湖北）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（ ）
A．近视眼 用凸透镜矫正B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正D．远视眼 用凹透镜矫正
8．（2021•乐山）下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像

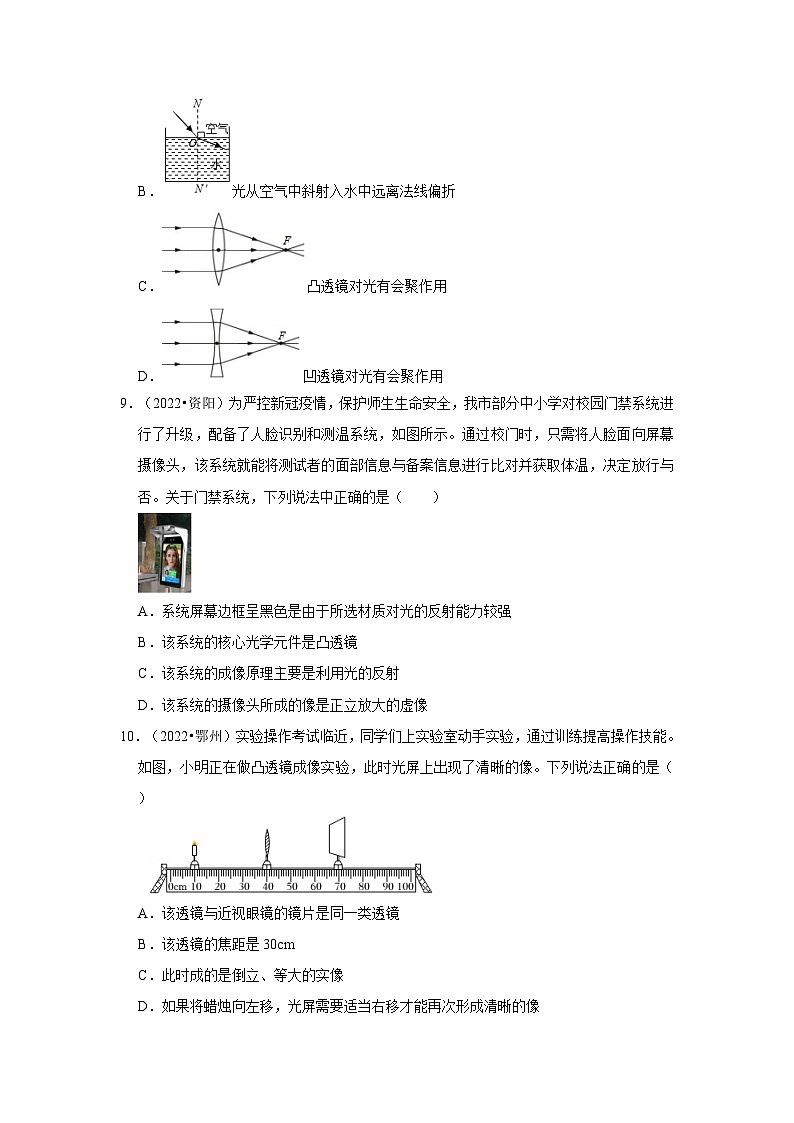

B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用
D．凹透镜对光有会聚作用
9．（2022•资阳）为严控新冠疫情，保护师生生命安全，我市部分中小学对校园门禁系统进行了升级，配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是（ ）
A．系统屏幕边框呈黑色是由于所选材质对光的反射能力较强
B．该系统的核心光学元件是凸透镜
C．该系统的成像原理主要是利用光的反射
D．该系统的摄像头所成的像是正立放大的虚像
10．（2022•鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
11．（2022•镇江）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像B．乙处像可能是放大的
C．P点位置在甲的左侧D．蜡烛的移动方向向左
12．（2022•北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
13．（2022•河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f＝5cm、h＝10cmB．f＝10cm、h＝12cm
C．f＝5cm、h＝12cmD．f＝10cm、h＝6cm
14．（2022•苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（ ）
A．屏上的像是倒立放大的
B．该凸透镜的焦距可能是8cm
C．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像
（多选）15．（2022•大连）照相机常用来记录生活中的美好瞬间，照相机的镜头相当于一个凸透镜。下列说法正确的是（ ）
A．照相机镜头成像利用的是光的反射
B．照相时，成的像是倒立、缩小的
C．照相机的镜头与远视眼镜的镜片是同一类透镜
D．照相时，要想使人像变大，人应该在镜头的一倍焦距与二倍焦距之间
（多选）16．（2022•聊城）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于0°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
二、填空题。
17．（2022•呼和浩特）近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 图；正确表示近视眼矫正情况的是 图。对近视眼矫正，是利用了 （选填“A”“B”）。
A.凸透镜对光的会聚作用 B.凹透镜对光的发散作用
18．（2022•柳州）人的眼球结构如图所示，眼睛的成像原理跟 （选填“凸”或“凹”）透镜类似，其中 相当于光屏。
19．（2022•绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立 的实像（选填“放大”“缩小”或“等大”），生活中的 就是根据这个原理制成的（选填“照相机”“投影仪”或“放大镜”）。
20．（2022•晋中）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 镜，若要“火生”应把“艾”放在镜的 位置。
21．（2022•广元）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成的像是 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐 （选填“变大”、“变小”或“不变”）。
22．（2022•无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、 的实像。若此时将光屏移走，烛焰通过凸透镜 （选填“能”或“不能”）成实像。将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个 、放大的“烛焰”。
23．（2022•连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 （选填“左”或“右”）侧用眼睛观察，生活中的 是利用这个原理制成的。
24．（2022•湖北）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在 。
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是 （选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大。
（3）根据以上实验，小红进行人脸识别时，为使屏幕上的头像变大，她应该 （选填“靠近”或“远离”）镜头。
（4）在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、 （选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为 cm。
25．（2022•巴中）在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为 像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离 （选填“增大”、“不变”或“减小”）。
26．（2022•赤峰）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向 移动光屏。
三、作图题。
27．（2022•黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
28．（2022•恩施州）请在图中完成光路图。
29．（2022•常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
四、实验探究题。
30．（2022•丹东）如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10cm。
（1）实验时，要将 （选填“蜡烛”或“烛焰”）、凸透镜、光屏三者的中心调到同一 。
（2）如图所示，光屏上承接到清晰的实像，像距为 cm， （选填“照相机”、“投影仪”或“放大镜”）就是利用这个成像原理制成的。
（3）保持透镜位置不动，将蜡烛向右移动10cm，光屏移动到 cm的刻度线处，光屏上再次得到清晰的像。
（4）实验中，由于蜡烛变短，烛焰在光屏上的像位于光屏的 （选填“上半部”或“下半部”）。
31．（2022•牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。
（1）我们观察物体时，物体在视网膜上能成 实像。
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在 之间。
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的 作用强。此时，若蜡烛远离凸透镜，像的位置会 凸透镜，模型上的像就不清晰了。
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清 的物体。
（5）为了保护视力，你应该 。（写出一点）
32．（2022•辽宁）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、 的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 （填“①”“②”或“③”）。
①向下调光屏 ②向上调凸透镜 ③向上调蜡烛
2023年中考物理第一轮复习真题演练（解析版）
第五章 透镜及其应用
一、选择题。
1．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（ ）
A．相当于一个凸透镜，会聚光线 B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线 D．相当于一个凹透镜，发散光线
【答案】A。
【解答】解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
故选：A。
2．（2022•自贡）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A．①③B．②④C．①④D．②③
【答案】B。
【解答】解：
由图知，②图的光线会聚在视网膜的前方，所以②图表示近视眼的成像情况；近视眼是由于晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则④图是近视眼的矫正原理图。
故选：B。
3．（2022•梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
【答案】B。
【解答】解：
A、摄像头相当于一个凸透镜，故A错误；
B、物体通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B正确；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故CD错误。
故选：B。
4．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（ ）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
【答案】C。
【解答】解：用光屏承接的像，是实像，它是由实际光线交汇而成的，撤去光屏，则交汇的光线会继续传播，眼睛只要在光的传播方向上，就能看到。
故选：C。
5．（2022•新疆）新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A．放大的实像B．缩小的实像C．放大的虚像D．缩小的虚像
【答案】B。
【解答】解：人眼的晶状体相当于一个凸透镜，视网膜相当于光屏。人观察物体时，物距往往要远大于2倍焦距，因此新疆天池的风景在视网膜上成倒立、缩小的实像。
故选：B。
6．（2022•成都）如图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像；在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（ ）
A．游人看见“城市之眼”是因为它是光源
B．光照在游人的伞面上发生了镜面反射
C．两次通过屏幕看到的像成像原理不同
D．摄像头的镜头成的是正立缩小的实像
【答案】C。
【解答】解：
A、“城市之眼”自身不能发光，不是光源，故A错误；
B、光照在游人的伞面上发生的是漫反射，反射光线射向四面八方，故B错误；
CD、在黑屏状态下通过屏幕看到了身后游人的像属于平面镜成像，是由光的反射形成的虚像；在拍照时通过屏幕看到了“城市之眼”的像，属于凸透镜成倒立、缩小的实像，其成像原理是光的折射现象，两次成像原理是不同的，故C正确，D错误。
故选：C。
7．（2021•湖北）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（ ）
A．近视眼 用凸透镜矫正B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正D．远视眼 用凹透镜矫正
【答案】C。
【解答】解：当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，光屏上原来清晰的像变模糊了，将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。
故选：C。
8．（2021•乐山）下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像
B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用
D．凹透镜对光有会聚作用
【答案】C。
【解答】解：A、平面镜成的是正立、等大的虚像，故A错误；
B、光从空气中斜射入水中靠近法线偏折，故B正确；
C、凸透镜对光有会聚作用，故C正确；
D、凹透镜对光有发散作用，故D错误。
故选：C。
9．（2022•资阳）为严控新冠疫情，保护师生生命安全，我市部分中小学对校园门禁系统进行了升级，配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是（ ）
A．系统屏幕边框呈黑色是由于所选材质对光的反射能力较强
B．该系统的核心光学元件是凸透镜
C．该系统的成像原理主要是利用光的反射
D．该系统的摄像头所成的像是正立放大的虚像
【答案】B。
【解答】解：A、系统屏幕边框呈黑色是由于所选材质对光的反射能力较弱，故A错误；
B、该系统的核心光学元件是凸透镜，故B正确；
C、该系统的成像原理主要是利用光的折射，故C错误；
D、该系统的摄像头与照相机的成像原理相同，所成的像是倒立缩小的实像，故D错误。
故选：B。
10．（2022•鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
【答案】C。
【解答】解：
A、实验中的透镜是凸透镜，近视眼镜是凹透镜，所以不是同种透镜，故A错误；
BC、由图可知，此时的物距为：40cm﹣10cm＝30cm，像距为：70cm﹣40cm＝30cm，成的是倒立、等大的实像，则u＝2f，故f＝15cm，故B错误，C正确；
D、凸透镜成实像时，具有物远像近像变小，将蜡烛向左移，光屏需要适当左移才能再次形成清晰的像，故D错误。
故选：C。
11．（2022•镇江）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像B．乙处像可能是放大的
C．P点位置在甲的左侧D．蜡烛的移动方向向左
【答案】B。
【解答】解：（1）由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物远像近，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动，故CD错误；
由于甲处和蜡烛位于凸透镜的两侧，因此甲处只能成实像，故A错误；
（2）由于题干未提供物距和凸透镜的焦距，因此乙处可能成放大的实像也可能成缩小的实像，故B正确。
故选：B。
12．（2022•北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C。
【解答】解：A、由图可知，物体通过凸透镜成正立放大的虚像，故A错误；
BCD、当物体通过凸透镜成正立放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于10cm，故BD错误、C正确。
13．（2022•河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f＝5cm、h＝10cmB．f＝10cm、h＝12cm
C．f＝5cm、h＝12cmD．f＝10cm、h＝6cm
【答案】D。
【解答】解：为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距，则只有D符合题意。
故选：D。
14．（2022•苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（ ）
A．屏上的像是倒立放大的
B．该凸透镜的焦距可能是8cm
C．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像
【答案】C。
【解答】解：A、由图可知，此时u＞v，则凸透镜成倒立、缩小实像，故A错误；
B、由图可知，u＝50cm﹣25cm＝25cm，v＝67cm﹣50cm＝17cm，即25cm＞2f，2f＞17cm＞f，则8.5cm＜f＜12.5cm，故B错误；
C、先向右移动光屏，透镜到光屏的距离变远，向右移动凸透镜到某位置一定能在光屏上看到清晰的像，故C正确；
D、在图所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜（近视眼镜片），故D错误。
故选：C。
（多选）15．（2022•大连）照相机常用来记录生活中的美好瞬间，照相机的镜头相当于一个凸透镜。下列说法正确的是（ ）
A．照相机镜头成像利用的是光的反射
B．照相时，成的像是倒立、缩小的
C．照相机的镜头与远视眼镜的镜片是同一类透镜
D．照相时，要想使人像变大，人应该在镜头的一倍焦距与二倍焦距之间
【答案】BC。
【解答】解：
AC、照相机镜头是一个凸透镜，其成像原理是光的折射；远视眼镜的镜片是凸透镜，与照相机的镜头相同，故A错误，C正确；
B、照相机成的是倒立、缩小的实像，故B正确；
D、照相时，人应该在镜头的二倍焦距之外，故D错误。
故选：BC。
（多选）16．（2022•聊城）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于0°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
【答案】AB。
【解答】解：
A、入射光垂直射向镜面时，入射光线与法线之间的夹角为0°，所以入射角等于0°，故A正确；
B、蜡烛远离玻璃板时，由于像与物体等大，所以玻璃板后面蜡烛的像大小不变，故B正确；
C、探究凸透镜成像规律时，需要调整凸透镜、光屏、烛焰的中心大致在同一高度上，所以该调节要在点燃蜡烛后，故C错误；
D、由图可知，该透镜为凹透镜，对光线具有发散作用，凹透镜可以矫正近视眼，所以丁图是近视眼矫正后的成像光路图，故D错误。
故选：AB。
二、填空题。
17．（2022•呼和浩特）近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 甲 图；正确表示近视眼矫正情况的是 丁 图。对近视眼矫正，是利用了 B （选填“A”“B”）。
A.凸透镜对光的会聚作用 B.凹透镜对光的发散作用
【答案】甲；丁；B。
【解答】解：
甲图，看近处物体时，像成在视网膜的后方，是远视眼的成像情况；
乙图，看远处物体时，像成在视网膜的前方，是近视眼的成像情况；
丙图，是用凸透镜来矫正的，凸透镜对光线具有会聚作用，可以矫正远视眼；
丁图，是用凹透镜来矫正的，凹透镜对光线具有发散作用，可以矫正近视眼；
由此可知，甲是近视眼的成像图；丁是矫正近视眼的图。
故答案为：甲；丁；B。
18．（2022•柳州）人的眼球结构如图所示，眼睛的成像原理跟 凸 （选填“凸”或“凹”）透镜类似，其中 视网膜 相当于光屏。
【答案】凸；视网膜。
【解答】解：人的眼睛像一架神奇的照相机，晶状体相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立、缩小的实像。
故答案为：凸；视网膜。
19．（2022•绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立 放大 的实像（选填“放大”“缩小”或“等大”），生活中的 投影仪 就是根据这个原理制成的（选填“照相机”“投影仪”或“放大镜”）。
【答案】放大；投影仪。
【解答】解：由图知，像距大于物距，所以此时在光屏上成倒立放大的实像，投影仪是利用这一原理制成的。
故答案为：放大；投影仪。
20．（2022•晋中）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 凸透 镜，若要“火生”应把“艾”放在镜的 焦点 位置。
【答案】凸透；焦点。
【解答】解：“削冰令圆”就是把冰磨制成凸透镜；因凸透镜对光线有会聚作用，则当凸透镜正对太阳光时，太阳光将会聚在焦点处，从而使焦点处温度升高，所以，若要“火生”，应把“艾”放在镜的焦点位置。
故答案为：凸透；焦点。
21．（2022•广元）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成的像是 实 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐 变大 （选填“变大”、“变小”或“不变”）。
【答案】实；变大。
【解答】解：（1）摄像头的工作原理相当于凸透镜，在大于2倍焦距之外的物体经凸透镜成倒立缩小的实像；
（2）凸透镜成实像时，物近像远像变大，当人走近摄像头的过程中，所成的像是变大的。
故答案为：实；变大。
22．（2022•无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、 放大 的实像。若此时将光屏移走，烛焰通过凸透镜 能 （选填“能”或“不能”）成实像。将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个 正立 、放大的“烛焰”。
【答案】放大；能；正立。
【解答】解：由图可知，u＝45.0cm﹣30.0cm＝15.0cm，则f＜u＜2f，成倒立、放大的实像；
实像是实际光线会聚而成的，此时若拿掉光屏，则烛焰通过凸透镜能成实像，实验中光屏的作用是便于观察物体通过凸透镜所成的实像；
将蜡烛移至光具座上40cm处，此时u'＝45.0cm﹣40.0cm＝5.0cm，则u'＜f，成正立、放大的虚像。
故答案为：放大；能；正立。
23．（2022•连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 10.0 cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 左 （选填“左”或“右”）侧用眼睛观察，生活中的 放大镜 是利用这个原理制成的。
【答案】10.0；左；放大镜。
【解答】解：（1）蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u＝v＝20cm＝2f，则f＝10.0cm；
（2）保持凸透镜位置不动，把蜡烛移到57cm处时，u＝7cm＜f，成的是一个正立、放大的虚像，且像和物在凸透镜的同一侧，因此要想看到这个像，应从凸透镜的左侧透过凸透镜去观察，生活中的放大镜是利用这个原理制成的。
故答案为：10.0；左；放大镜。
24．（2022•湖北）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在 同一高度 。
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是 漫反射 （选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向 右 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大。
（3）根据以上实验，小红进行人脸识别时，为使屏幕上的头像变大，她应该 靠近 （选填“靠近”或“远离”）镜头。
（4）在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、 等大 （选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为 10.0 cm。
【答案】（1）同一高度；（2）漫反射；右；（3）靠近；（4）等大；10.0。
【解答】解：（1）点燃蜡烛后，调节凸透镜和光屏的高度，使烛焰中心、光屏中心和凸透镜的光心在同一高度上，其目的是使像成在光屏的中央；
（2）烛焰恰好在光屏上成清晰的像，我们在不同角度都能看到像，所以光屏上的像是漫反射；当凸透镜的位置不变时，只将蜡烛向右移动少许，由“物近像远像变大”的规律可知，应向右移动光屏，才能再次在光屏上成清晰的像，且此时的像变大；
（3）若要使小红所成的像变大，应增大像距，减小物距，则她应该靠近摄像头；
（4）当蜡烛、透镜和光屏的位置如图乙所示时，u＝20cm，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大倒立的像，所以2f＝20.0cm，即f＝10.0cm。
故答案为：（1）同一高度；（2）漫反射；右；（3）靠近；（4）等大；10.0。
25．（2022•巴中）在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为 虚 像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离 增大 （选填“增大”、“不变”或“减小”）。
【答案】（1）虚；（2）增大。
【解答】解：（1）从光屏这侧透过透镜看到蜡烛正立、放大的像，是u＜f时，凸透镜成的虚像；
（2）这个物体成倒立放大的像，物距为：2f＞u＞f，因此应将此凸透镜与物体的距离增大。
故答案为：（1）虚；（2）增大。
26．（2022•赤峰）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是 B 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向 左 移动光屏。
【答案】B；左。
【解答】解：如题图甲所示，一束平行光经过透镜后会聚一点，该点就是焦点，焦点到光心的距离是焦距，焦距越小，说明会聚作用越强，故B对光的会聚作用较强。
如题图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，因为凸透镜B对光的会聚作用更强，所以光线会提前会聚，即成像在光屏左侧，所以应该向左移动光屏才能在光屏上看到清晰的像。
故答案为：B；左。
三、作图题。
27．（2022•黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
【解答】解：过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此画出对应的入射光线。如下图所示：
。
28．（2022•恩施州）请在图中完成光路图。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线传播方向不改变，如图所示：
29．（2022•常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
【解答】解：过入射点作出法线，已知反射光线与平面镜的夹角为30°，可知反射角等于入射角等于90°﹣30°＝60°，据此在法线上侧画出入射光线；
又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点，如图所示
四、实验探究题。
30．（2022•丹东）如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10cm。
（1）实验时，要将 烛焰 （选填“蜡烛”或“烛焰”）、凸透镜、光屏三者的中心调到同一 高度 。
（2）如图所示，光屏上承接到清晰的实像，像距为 15.0 cm， 照相机 （选填“照相机”、“投影仪”或“放大镜”）就是利用这个成像原理制成的。
（3）保持透镜位置不动，将蜡烛向右移动10cm，光屏移动到 80.0 cm的刻度线处，光屏上再次得到清晰的像。
（4）实验中，由于蜡烛变短，烛焰在光屏上的像位于光屏的 上半部 （选填“上半部”或“下半部”）。
【答案】（1）烛焰；高度；（2）15.0；照相机；（3）80.0；（4）上半部。
【解答】解：（1）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；
（2）由图可知，此时u＝30.0cm，v＝15.0cm，此时物距大于二倍焦距，成倒立缩小的实像，应用为照相机；
（3）将蜡烛向右移动10cm，移至40cm处，此时u＝20.0cm＝2f，所以v＝2f＝20.0cm，即光屏需要移到80.0cm，此时成倒立等大的实像；
（4）凸透镜成实像是倒立的，蜡烛燃烧变短时，烛焰向下移动，根据通过光心的方向不变，那么光屏上的像要向上移动，烛焰在光屏上的像位于光屏的上半部。
故答案为：（1）烛焰；高度；（2）15.0；照相机；（3）80.0；（4）上半部。
31．（2022•牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。
（1）我们观察物体时，物体在视网膜上能成 倒立、缩小 实像。
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在 一倍与二倍焦距 之间。
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的 会聚 作用强。此时，若蜡烛远离凸透镜，像的位置会 靠近 凸透镜，模型上的像就不清晰了。
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清 近处 的物体。
（5）为了保护视力，你应该 注意保持看书写字的距离 。（写出一点）
【答案】（1）倒立、缩小：（2）一倍与二倍焦距：（3）会聚（或折射），靠近；（4）近处：（5）注意保持看书写字的距离。
【解答】解：（1）人眼的晶状体相当于凸透镜，当人观察物体时，物体在2倍焦距以外，物体成的像是倒立、缩小的实像；
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，此时，像的位置在一倍与二倍焦距之间：
（3）凸透镜对光线有会聚作用，当凸透镜越厚时，折光能力越强；蜡烛远离凸透镜，像的位置会靠近凸透镜；
（4）当晶状体变厚时，折光能力越强，远处物体成像在视网膜前方，所以就只能看清近处的物体；
（5）为了保护视力，要注意保持看书写字的距离。
故答案为：（1）倒立、缩小：（2）一倍与二倍焦距：（3）会聚（或折射），靠近；（4）近处：（5）注意保持看书写字的距离。
32．（2022•辽宁）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 10.0 cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 远离 （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、 缩小 的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 近视眼 （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 靠近 （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 ③ （填“①”“②”或“③”）。
①向下调光屏 ②向上调凸透镜 ③向上调蜡烛
【答案】（1）10.0；（3）远离；缩小；（4）近视眼；靠近；（5）③。
【解答】解：（1）如图，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，这个光斑是凸透镜的焦点，焦点跟光心之间的距离是凸透镜的焦距，所以凸透镜的焦距为：f＝60.0cm﹣50.0cm＝10.0cm。
（3）凸透镜的焦距为10.0cm，将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，物距u＝50cm﹣20cm＝30cm，
u＞2f，成倒立、缩小的实像，2f＞v＞f，所以光屏向右移动，移动到60cm到70cm刻度线之间，所以光屏远离凸透镜。
（4）原来凸透镜的焦距是10.0cm，更换成另一个焦距为9cm的凸透镜，凸透镜的焦距变小，折光能力变强，使像成在视网膜的前方，和近视眼的成因相似。凸透镜的焦距变小，折光能力变强，使像提前会聚，为了使光屏上的像恢复清晰，要使物距减小，或使像距减小，所以要向靠近凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，由于光线过光心不改变方向，可以把光屏向上移动，或凸透镜向下移动，或蜡烛向上移动，故①②错误，③正确。
故答案为：（1）10.0；（3）远离；缩小；（4）近视眼；靠近；（5）③。
一、选择题。
1．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（ ）
A．相当于一个凸透镜，会聚光线 B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线 D．相当于一个凹透镜，发散光线
2．（2022•自贡）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A．①③B．②④C．①④D．②③
3．（2022•梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
4．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（ ）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
5．（2022•新疆）新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A．放大的实像B．缩小的实像C．放大的虚像D．缩小的虚像
6．（2022•成都）如图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像；在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（ ）
A．游人看见“城市之眼”是因为它是光源
B．光照在游人的伞面上发生了镜面反射
C．两次通过屏幕看到的像成像原理不同
D．摄像头的镜头成的是正立缩小的实像
7．（2021•湖北）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（ ）
A．近视眼 用凸透镜矫正B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正D．远视眼 用凹透镜矫正
8．（2021•乐山）下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像
B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用
D．凹透镜对光有会聚作用
9．（2022•资阳）为严控新冠疫情，保护师生生命安全，我市部分中小学对校园门禁系统进行了升级，配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是（ ）
A．系统屏幕边框呈黑色是由于所选材质对光的反射能力较强
B．该系统的核心光学元件是凸透镜
C．该系统的成像原理主要是利用光的反射
D．该系统的摄像头所成的像是正立放大的虚像
10．（2022•鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
11．（2022•镇江）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像B．乙处像可能是放大的
C．P点位置在甲的左侧D．蜡烛的移动方向向左
12．（2022•北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
13．（2022•河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f＝5cm、h＝10cmB．f＝10cm、h＝12cm
C．f＝5cm、h＝12cmD．f＝10cm、h＝6cm
14．（2022•苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（ ）
A．屏上的像是倒立放大的
B．该凸透镜的焦距可能是8cm
C．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像
（多选）15．（2022•大连）照相机常用来记录生活中的美好瞬间，照相机的镜头相当于一个凸透镜。下列说法正确的是（ ）
A．照相机镜头成像利用的是光的反射
B．照相时，成的像是倒立、缩小的
C．照相机的镜头与远视眼镜的镜片是同一类透镜
D．照相时，要想使人像变大，人应该在镜头的一倍焦距与二倍焦距之间
（多选）16．（2022•聊城）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于0°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
二、填空题。
17．（2022•呼和浩特）近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 图；正确表示近视眼矫正情况的是 图。对近视眼矫正，是利用了 （选填“A”“B”）。
A.凸透镜对光的会聚作用 B.凹透镜对光的发散作用
18．（2022•柳州）人的眼球结构如图所示，眼睛的成像原理跟 （选填“凸”或“凹”）透镜类似，其中 相当于光屏。
19．（2022•绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立 的实像（选填“放大”“缩小”或“等大”），生活中的 就是根据这个原理制成的（选填“照相机”“投影仪”或“放大镜”）。
20．（2022•晋中）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 镜，若要“火生”应把“艾”放在镜的 位置。
21．（2022•广元）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成的像是 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐 （选填“变大”、“变小”或“不变”）。
22．（2022•无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、 的实像。若此时将光屏移走，烛焰通过凸透镜 （选填“能”或“不能”）成实像。将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个 、放大的“烛焰”。
23．（2022•连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 （选填“左”或“右”）侧用眼睛观察，生活中的 是利用这个原理制成的。
24．（2022•湖北）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在 。
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是 （选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大。
（3）根据以上实验，小红进行人脸识别时，为使屏幕上的头像变大，她应该 （选填“靠近”或“远离”）镜头。
（4）在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、 （选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为 cm。
25．（2022•巴中）在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为 像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离 （选填“增大”、“不变”或“减小”）。
26．（2022•赤峰）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向 移动光屏。
三、作图题。
27．（2022•黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
28．（2022•恩施州）请在图中完成光路图。
29．（2022•常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
四、实验探究题。
30．（2022•丹东）如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10cm。
（1）实验时，要将 （选填“蜡烛”或“烛焰”）、凸透镜、光屏三者的中心调到同一 。
（2）如图所示，光屏上承接到清晰的实像，像距为 cm， （选填“照相机”、“投影仪”或“放大镜”）就是利用这个成像原理制成的。
（3）保持透镜位置不动，将蜡烛向右移动10cm，光屏移动到 cm的刻度线处，光屏上再次得到清晰的像。
（4）实验中，由于蜡烛变短，烛焰在光屏上的像位于光屏的 （选填“上半部”或“下半部”）。
31．（2022•牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。
（1）我们观察物体时，物体在视网膜上能成 实像。
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在 之间。
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的 作用强。此时，若蜡烛远离凸透镜，像的位置会 凸透镜，模型上的像就不清晰了。
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清 的物体。
（5）为了保护视力，你应该 。（写出一点）
32．（2022•辽宁）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、 的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 （填“①”“②”或“③”）。
①向下调光屏 ②向上调凸透镜 ③向上调蜡烛
2023年中考物理第一轮复习真题演练（解析版）
第五章 透镜及其应用
一、选择题。
1．（2020•株洲）炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（ ）
A．相当于一个凸透镜，会聚光线 B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线 D．相当于一个凹透镜，发散光线
【答案】A。
【解答】解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
故选：A。
2．（2022•自贡）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
A．①③B．②④C．①④D．②③
【答案】B。
【解答】解：
由图知，②图的光线会聚在视网膜的前方，所以②图表示近视眼的成像情况；近视眼是由于晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则④图是近视眼的矫正原理图。
故选：B。
3．（2022•梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
【答案】B。
【解答】解：
A、摄像头相当于一个凸透镜，故A错误；
B、物体通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B正确；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故CD错误。
故选：B。
4．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（ ）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
【答案】C。
【解答】解：用光屏承接的像，是实像，它是由实际光线交汇而成的，撤去光屏，则交汇的光线会继续传播，眼睛只要在光的传播方向上，就能看到。
故选：C。
5．（2022•新疆）新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A．放大的实像B．缩小的实像C．放大的虚像D．缩小的虚像
【答案】B。
【解答】解：人眼的晶状体相当于一个凸透镜，视网膜相当于光屏。人观察物体时，物距往往要远大于2倍焦距，因此新疆天池的风景在视网膜上成倒立、缩小的实像。
故选：B。
6．（2022•成都）如图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像；在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（ ）
A．游人看见“城市之眼”是因为它是光源
B．光照在游人的伞面上发生了镜面反射
C．两次通过屏幕看到的像成像原理不同
D．摄像头的镜头成的是正立缩小的实像
【答案】C。
【解答】解：
A、“城市之眼”自身不能发光，不是光源，故A错误；
B、光照在游人的伞面上发生的是漫反射，反射光线射向四面八方，故B错误；
CD、在黑屏状态下通过屏幕看到了身后游人的像属于平面镜成像，是由光的反射形成的虚像；在拍照时通过屏幕看到了“城市之眼”的像，属于凸透镜成倒立、缩小的实像，其成像原理是光的折射现象，两次成像原理是不同的，故C正确，D错误。
故选：C。
7．（2021•湖北）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（ ）
A．近视眼 用凸透镜矫正B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正D．远视眼 用凹透镜矫正
【答案】C。
【解答】解：当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，光屏上原来清晰的像变模糊了，将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。
故选：C。
8．（2021•乐山）下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像
B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用
D．凹透镜对光有会聚作用
【答案】C。
【解答】解：A、平面镜成的是正立、等大的虚像，故A错误；
B、光从空气中斜射入水中靠近法线偏折，故B正确；
C、凸透镜对光有会聚作用，故C正确；
D、凹透镜对光有发散作用，故D错误。
故选：C。
9．（2022•资阳）为严控新冠疫情，保护师生生命安全，我市部分中小学对校园门禁系统进行了升级，配备了人脸识别和测温系统，如图所示。通过校门时，只需将人脸面向屏幕摄像头，该系统就能将测试者的面部信息与备案信息进行比对并获取体温，决定放行与否。关于门禁系统，下列说法中正确的是（ ）
A．系统屏幕边框呈黑色是由于所选材质对光的反射能力较强
B．该系统的核心光学元件是凸透镜
C．该系统的成像原理主要是利用光的反射
D．该系统的摄像头所成的像是正立放大的虚像
【答案】B。
【解答】解：A、系统屏幕边框呈黑色是由于所选材质对光的反射能力较弱，故A错误；
B、该系统的核心光学元件是凸透镜，故B正确；
C、该系统的成像原理主要是利用光的折射，故C错误；
D、该系统的摄像头与照相机的成像原理相同，所成的像是倒立缩小的实像，故D错误。
故选：B。
10．（2022•鄂州）实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。下列说法正确的是（ ）
A．该透镜与近视眼镜的镜片是同一类透镜
B．该透镜的焦距是30cm
C．此时成的是倒立、等大的实像
D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像
【答案】C。
【解答】解：
A、实验中的透镜是凸透镜，近视眼镜是凹透镜，所以不是同种透镜，故A错误；
BC、由图可知，此时的物距为：40cm﹣10cm＝30cm，像距为：70cm﹣40cm＝30cm，成的是倒立、等大的实像，则u＝2f，故f＝15cm，故B错误，C正确；
D、凸透镜成实像时，具有物远像近像变小，将蜡烛向左移，光屏需要适当左移才能再次形成清晰的像，故D错误。
故选：C。
11．（2022•镇江）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像B．乙处像可能是放大的
C．P点位置在甲的左侧D．蜡烛的移动方向向左
【答案】B。
【解答】解：（1）由题意可知，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物远像近，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动，故CD错误；
由于甲处和蜡烛位于凸透镜的两侧，因此甲处只能成实像，故A错误；
（2）由于题干未提供物距和凸透镜的焦距，因此乙处可能成放大的实像也可能成缩小的实像，故B正确。
故选：B。
12．（2022•北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C。
【解答】解：A、由图可知，物体通过凸透镜成正立放大的虚像，故A错误；
BCD、当物体通过凸透镜成正立放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于10cm，故BD错误、C正确。
13．（2022•河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A．f＝5cm、h＝10cmB．f＝10cm、h＝12cm
C．f＝5cm、h＝12cmD．f＝10cm、h＝6cm
【答案】D。
【解答】解：为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距，则只有D符合题意。
故选：D。
14．（2022•苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（ ）
A．屏上的像是倒立放大的
B．该凸透镜的焦距可能是8cm
C．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像
【答案】C。
【解答】解：A、由图可知，此时u＞v，则凸透镜成倒立、缩小实像，故A错误；
B、由图可知，u＝50cm﹣25cm＝25cm，v＝67cm﹣50cm＝17cm，即25cm＞2f，2f＞17cm＞f，则8.5cm＜f＜12.5cm，故B错误；
C、先向右移动光屏，透镜到光屏的距离变远，向右移动凸透镜到某位置一定能在光屏上看到清晰的像，故C正确；
D、在图所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜（近视眼镜片），故D错误。
故选：C。
（多选）15．（2022•大连）照相机常用来记录生活中的美好瞬间，照相机的镜头相当于一个凸透镜。下列说法正确的是（ ）
A．照相机镜头成像利用的是光的反射
B．照相时，成的像是倒立、缩小的
C．照相机的镜头与远视眼镜的镜片是同一类透镜
D．照相时，要想使人像变大，人应该在镜头的一倍焦距与二倍焦距之间
【答案】BC。
【解答】解：
AC、照相机镜头是一个凸透镜，其成像原理是光的折射；远视眼镜的镜片是凸透镜，与照相机的镜头相同，故A错误，C正确；
B、照相机成的是倒立、缩小的实像，故B正确；
D、照相时，人应该在镜头的二倍焦距之外，故D错误。
故选：BC。
（多选）16．（2022•聊城）下列对各光学现象的相应解释或描述，正确的是（ ）
A．甲：入射光垂直射向镜面时，入射角等于0°
B．乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变
C．丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度
D．丁：是远视眼矫正后的成像光路图
【答案】AB。
【解答】解：
A、入射光垂直射向镜面时，入射光线与法线之间的夹角为0°，所以入射角等于0°，故A正确；
B、蜡烛远离玻璃板时，由于像与物体等大，所以玻璃板后面蜡烛的像大小不变，故B正确；
C、探究凸透镜成像规律时，需要调整凸透镜、光屏、烛焰的中心大致在同一高度上，所以该调节要在点燃蜡烛后，故C错误；
D、由图可知，该透镜为凹透镜，对光线具有发散作用，凹透镜可以矫正近视眼，所以丁图是近视眼矫正后的成像光路图，故D错误。
故选：AB。
二、填空题。
17．（2022•呼和浩特）近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 甲 图；正确表示近视眼矫正情况的是 丁 图。对近视眼矫正，是利用了 B （选填“A”“B”）。
A.凸透镜对光的会聚作用 B.凹透镜对光的发散作用
【答案】甲；丁；B。
【解答】解：
甲图，看近处物体时，像成在视网膜的后方，是远视眼的成像情况；
乙图，看远处物体时，像成在视网膜的前方，是近视眼的成像情况；
丙图，是用凸透镜来矫正的，凸透镜对光线具有会聚作用，可以矫正远视眼；
丁图，是用凹透镜来矫正的，凹透镜对光线具有发散作用，可以矫正近视眼；
由此可知，甲是近视眼的成像图；丁是矫正近视眼的图。
故答案为：甲；丁；B。
18．（2022•柳州）人的眼球结构如图所示，眼睛的成像原理跟 凸 （选填“凸”或“凹”）透镜类似，其中 视网膜 相当于光屏。
【答案】凸；视网膜。
【解答】解：人的眼睛像一架神奇的照相机，晶状体相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立、缩小的实像。
故答案为：凸；视网膜。
19．（2022•绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立 放大 的实像（选填“放大”“缩小”或“等大”），生活中的 投影仪 就是根据这个原理制成的（选填“照相机”“投影仪”或“放大镜”）。
【答案】放大；投影仪。
【解答】解：由图知，像距大于物距，所以此时在光屏上成倒立放大的实像，投影仪是利用这一原理制成的。
故答案为：放大；投影仪。
20．（2022•晋中）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 凸透 镜，若要“火生”应把“艾”放在镜的 焦点 位置。
【答案】凸透；焦点。
【解答】解：“削冰令圆”就是把冰磨制成凸透镜；因凸透镜对光线有会聚作用，则当凸透镜正对太阳光时，太阳光将会聚在焦点处，从而使焦点处温度升高，所以，若要“火生”，应把“艾”放在镜的焦点位置。
故答案为：凸透；焦点。
21．（2022•广元）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成的像是 实 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐 变大 （选填“变大”、“变小”或“不变”）。
【答案】实；变大。
【解答】解：（1）摄像头的工作原理相当于凸透镜，在大于2倍焦距之外的物体经凸透镜成倒立缩小的实像；
（2）凸透镜成实像时，物近像远像变大，当人走近摄像头的过程中，所成的像是变大的。
故答案为：实；变大。
22．（2022•无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、 放大 的实像。若此时将光屏移走，烛焰通过凸透镜 能 （选填“能”或“不能”）成实像。将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个 正立 、放大的“烛焰”。
【答案】放大；能；正立。
【解答】解：由图可知，u＝45.0cm﹣30.0cm＝15.0cm，则f＜u＜2f，成倒立、放大的实像；
实像是实际光线会聚而成的，此时若拿掉光屏，则烛焰通过凸透镜能成实像，实验中光屏的作用是便于观察物体通过凸透镜所成的实像；
将蜡烛移至光具座上40cm处，此时u'＝45.0cm﹣40.0cm＝5.0cm，则u'＜f，成正立、放大的虚像。
故答案为：放大；能；正立。
23．（2022•连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 10.0 cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 左 （选填“左”或“右”）侧用眼睛观察，生活中的 放大镜 是利用这个原理制成的。
【答案】10.0；左；放大镜。
【解答】解：（1）蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u＝v＝20cm＝2f，则f＝10.0cm；
（2）保持凸透镜位置不动，把蜡烛移到57cm处时，u＝7cm＜f，成的是一个正立、放大的虚像，且像和物在凸透镜的同一侧，因此要想看到这个像，应从凸透镜的左侧透过凸透镜去观察，生活中的放大镜是利用这个原理制成的。
故答案为：10.0；左；放大镜。
24．（2022•湖北）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在 同一高度 。
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是 漫反射 （选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向 右 （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大。
（3）根据以上实验，小红进行人脸识别时，为使屏幕上的头像变大，她应该 靠近 （选填“靠近”或“远离”）镜头。
（4）在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、 等大 （选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为 10.0 cm。
【答案】（1）同一高度；（2）漫反射；右；（3）靠近；（4）等大；10.0。
【解答】解：（1）点燃蜡烛后，调节凸透镜和光屏的高度，使烛焰中心、光屏中心和凸透镜的光心在同一高度上，其目的是使像成在光屏的中央；
（2）烛焰恰好在光屏上成清晰的像，我们在不同角度都能看到像，所以光屏上的像是漫反射；当凸透镜的位置不变时，只将蜡烛向右移动少许，由“物近像远像变大”的规律可知，应向右移动光屏，才能再次在光屏上成清晰的像，且此时的像变大；
（3）若要使小红所成的像变大，应增大像距，减小物距，则她应该靠近摄像头；
（4）当蜡烛、透镜和光屏的位置如图乙所示时，u＝20cm，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大倒立的像，所以2f＝20.0cm，即f＝10.0cm。
故答案为：（1）同一高度；（2）漫反射；右；（3）靠近；（4）等大；10.0。
25．（2022•巴中）在探究凸透镜成像规律的实验中，小聪用凸透镜先看到了某物体正立放大的像，则此像为 虚 像（选填“实”或“虚”）；若他想看到这个物体倒立放大的像，应将此凸透镜与物体的距离 增大 （选填“增大”、“不变”或“减小”）。
【答案】（1）虚；（2）增大。
【解答】解：（1）从光屏这侧透过透镜看到蜡烛正立、放大的像，是u＜f时，凸透镜成的虚像；
（2）这个物体成倒立放大的像，物距为：2f＞u＞f，因此应将此凸透镜与物体的距离增大。
故答案为：（1）虚；（2）增大。
26．（2022•赤峰）让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是 B 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向 左 移动光屏。
【答案】B；左。
【解答】解：如题图甲所示，一束平行光经过透镜后会聚一点，该点就是焦点，焦点到光心的距离是焦距，焦距越小，说明会聚作用越强，故B对光的会聚作用较强。
如题图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，因为凸透镜B对光的会聚作用更强，所以光线会提前会聚，即成像在光屏左侧，所以应该向左移动光屏才能在光屏上看到清晰的像。
故答案为：B；左。
三、作图题。
27．（2022•黔东南州）如图所示，请分别画出AB的入射光线和CO的折射光线。
【解答】解：过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此画出对应的入射光线。如下图所示：
。
28．（2022•恩施州）请在图中完成光路图。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线传播方向不改变，如图所示：
29．（2022•常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线
【解答】解：过入射点作出法线，已知反射光线与平面镜的夹角为30°，可知反射角等于入射角等于90°﹣30°＝60°，据此在法线上侧画出入射光线；
又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点，如图所示
四、实验探究题。
30．（2022•丹东）如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10cm。
（1）实验时，要将 烛焰 （选填“蜡烛”或“烛焰”）、凸透镜、光屏三者的中心调到同一 高度 。
（2）如图所示，光屏上承接到清晰的实像，像距为 15.0 cm， 照相机 （选填“照相机”、“投影仪”或“放大镜”）就是利用这个成像原理制成的。
（3）保持透镜位置不动，将蜡烛向右移动10cm，光屏移动到 80.0 cm的刻度线处，光屏上再次得到清晰的像。
（4）实验中，由于蜡烛变短，烛焰在光屏上的像位于光屏的 上半部 （选填“上半部”或“下半部”）。
【答案】（1）烛焰；高度；（2）15.0；照相机；（3）80.0；（4）上半部。
【解答】解：（1）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；
（2）由图可知，此时u＝30.0cm，v＝15.0cm，此时物距大于二倍焦距，成倒立缩小的实像，应用为照相机；
（3）将蜡烛向右移动10cm，移至40cm处，此时u＝20.0cm＝2f，所以v＝2f＝20.0cm，即光屏需要移到80.0cm，此时成倒立等大的实像；
（4）凸透镜成实像是倒立的，蜡烛燃烧变短时，烛焰向下移动，根据通过光心的方向不变，那么光屏上的像要向上移动，烛焰在光屏上的像位于光屏的上半部。
故答案为：（1）烛焰；高度；（2）15.0；照相机；（3）80.0；（4）上半部。
31．（2022•牡丹江）【活化知识，还原生活】眼睛是人体重要的器官之一，小冰想弄清楚晶状体的厚度对眼睛成像远近的影响。根据凸透镜成像的规律，他用凸透镜和球形半透明的塑料盒自制了一个简易眼睛模型，模型上的凸透镜相当于人眼的晶状体，后面的塑料盒相当于视网膜，将蜡烛和模型放在光具座上。
（1）我们观察物体时，物体在视网膜上能成 倒立、缩小 实像。
（2）如图甲所示，调节蜡烛到合适的高度后，移动蜡烛的位置，模型上成清晰的像，此时，像的位置在 一倍与二倍焦距 之间。
（3）如图乙所示，给模型换上一块焦距小的凸透镜，像变模糊了。移动蜡烛，直到成清晰的像，发现蜡烛的位置离凸透镜近了。这表明焦距小的凸透镜厚度大，对光的 会聚 作用强。此时，若蜡烛远离凸透镜，像的位置会 靠近 凸透镜，模型上的像就不清晰了。
（4）小冰分析，当晶状体变厚时，远处物体成像在视网膜前方，所以就只能看清 近处 的物体。
（5）为了保护视力，你应该 注意保持看书写字的距离 。（写出一点）
【答案】（1）倒立、缩小：（2）一倍与二倍焦距：（3）会聚（或折射），靠近；（4）近处：（5）注意保持看书写字的距离。
【解答】解：（1）人眼的晶状体相当于凸透镜，当人观察物体时，物体在2倍焦距以外，物体成的像是倒立、缩小的实像；
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，此时，像的位置在一倍与二倍焦距之间：
（3）凸透镜对光线有会聚作用，当凸透镜越厚时，折光能力越强；蜡烛远离凸透镜，像的位置会靠近凸透镜；
（4）当晶状体变厚时，折光能力越强，远处物体成像在视网膜前方，所以就只能看清近处的物体；
（5）为了保护视力，要注意保持看书写字的距离。
故答案为：（1）倒立、缩小：（2）一倍与二倍焦距：（3）会聚（或折射），靠近；（4）近处：（5）注意保持看书写字的距离。
32．（2022•辽宁）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是 10.0 cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向 远离 （填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、 缩小 的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与 近视眼 （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向 靠近 （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是 ③ （填“①”“②”或“③”）。
①向下调光屏 ②向上调凸透镜 ③向上调蜡烛
【答案】（1）10.0；（3）远离；缩小；（4）近视眼；靠近；（5）③。
【解答】解：（1）如图，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，这个光斑是凸透镜的焦点，焦点跟光心之间的距离是凸透镜的焦距，所以凸透镜的焦距为：f＝60.0cm﹣50.0cm＝10.0cm。
（3）凸透镜的焦距为10.0cm，将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，物距u＝50cm﹣20cm＝30cm，
u＞2f，成倒立、缩小的实像，2f＞v＞f，所以光屏向右移动，移动到60cm到70cm刻度线之间，所以光屏远离凸透镜。
（4）原来凸透镜的焦距是10.0cm，更换成另一个焦距为9cm的凸透镜，凸透镜的焦距变小，折光能力变强，使像成在视网膜的前方，和近视眼的成因相似。凸透镜的焦距变小，折光能力变强，使像提前会聚，为了使光屏上的像恢复清晰，要使物距减小，或使像距减小，所以要向靠近凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，由于光线过光心不改变方向，可以把光屏向上移动，或凸透镜向下移动，或蜡烛向上移动，故①②错误，③正确。
故答案为：（1）10.0；（3）远离；缩小；（4）近视眼；靠近；（5）③。
相关试卷
人教版中考物理一轮复习章节分类考点讲解与训练第三章物态变化(原卷版+解析)： 这是一份人教版中考物理一轮复习章节分类考点讲解与训练第三章物态变化(原卷版+解析)，共29页。试卷主要包含了温度定义，温度的单位，温度的测量——温度计等内容，欢迎下载使用。
人教版中考物理一轮复习章节分类考点讲解与训练第2章声现象真题演练(原卷版+解析)： 这是一份人教版中考物理一轮复习章节分类考点讲解与训练第2章声现象真题演练(原卷版+解析)，共20页。试卷主要包含了选择题，填空题，作图题，实验探究题，解答题等内容，欢迎下载使用。
人教版中考物理一轮复习章节分类考点讲解与训练第二章声现象(原卷版+解析)： 这是一份人教版中考物理一轮复习章节分类考点讲解与训练第二章声现象(原卷版+解析)，共21页。试卷主要包含了声音的产生，声音的传播，声速，回声及其利用等内容，欢迎下载使用。
