2024年黑龙江省绥化市中考一模物理试题（解析版）
展开
这是一份2024年黑龙江省绥化市中考一模物理试题（解析版），共21页。试卷主要包含了考试时间80分钟等内容，欢迎下载使用。

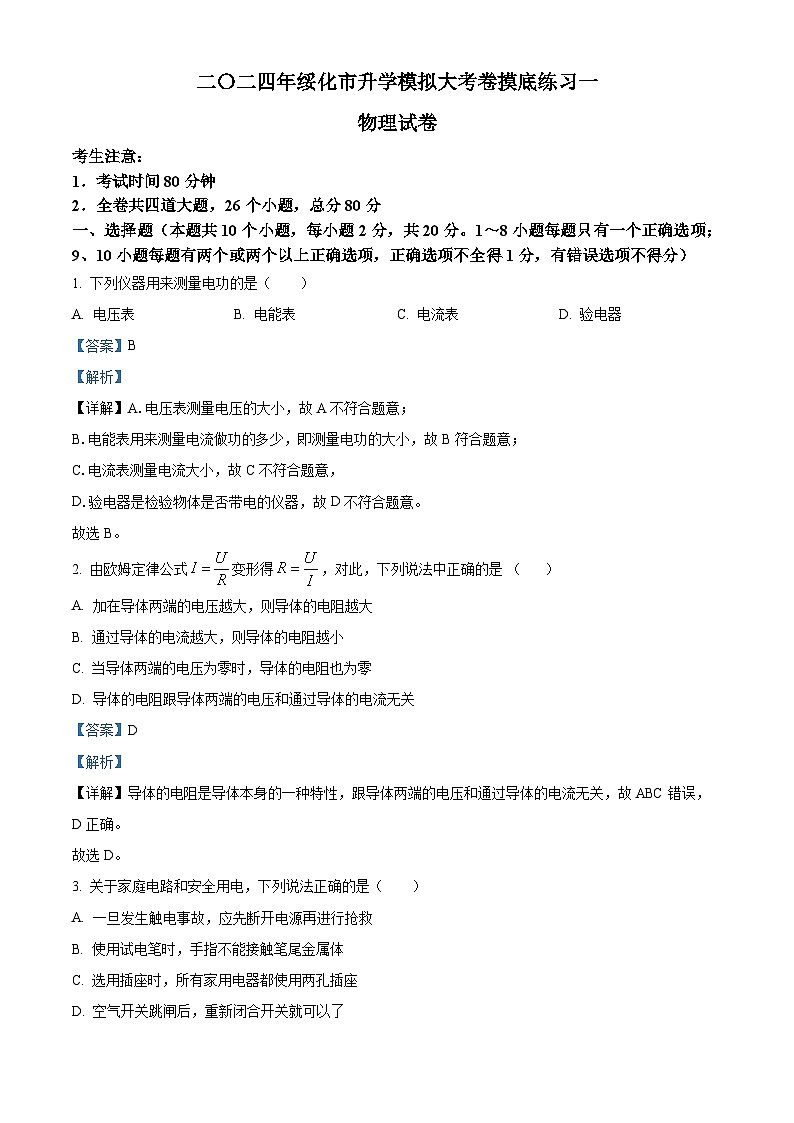

考生注意：
1．考试时间80分钟
2．全卷共四道大题，26个小题，总分80分
一、选择题（本题共10个小题，每小题2分，共20分。1～8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）
1. 下列仪器用来测量电功的是（ ）
A. 电压表B. 电能表C. 电流表D. 验电器
【答案】B
【解析】
【详解】A.电压表测量电压的大小，故A不符合题意；
B.电能表用来测量电流做功的多少，即测量电功的大小，故B符合题意；
C.电流表测量电流大小，故C不符合题意，
D.验电器是检验物体是否带电的仪器，故D不符合题意。
故选B。
2. 由欧姆定律公式变形得，对此，下列说法中正确的是 （ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
【答案】D
【解析】
【详解】导体的电阻是导体本身的一种特性，跟导体两端的电压和通过导体的电流无关，故ABC错误，D正确。
故选D。
3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了
【答案】A
【解析】
【详解】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；
D．空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。
故选A。
4. 如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A. 乙是小灯泡的图象
B. 定值电阻的阻值为5Ω
C. 定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
【答案】C
【解析】
【分析】
【详解】A．由图像知，乙图线是一倾斜的直线，是定值电阻的I-U图象，而甲图线中，用电器的电阻是变化的，所以是小灯泡的I-U图线，故A不符合题意；
B．由图像知，当通过定值电阻R的电流为0.4A时，它两端的电压为4V。则定值电阻
故B不符合题意；
C．当定值电阻R和小灯泡L并联在4V的电源上时，由图像知，通过小灯泡的电流为0.8A，则通干路的电流
I=I1+IL=0.4A+0.8A=1.2A
故C符合题意；
D．由图像知，定值电阻R与小灯泡L串联接在电路中时，如果通过电路的电流为0.4A，则R两端的电压为4V，L两端的电压为1V，电源电压
U=4V+1V=5V
故D不符合题意。
故选C。

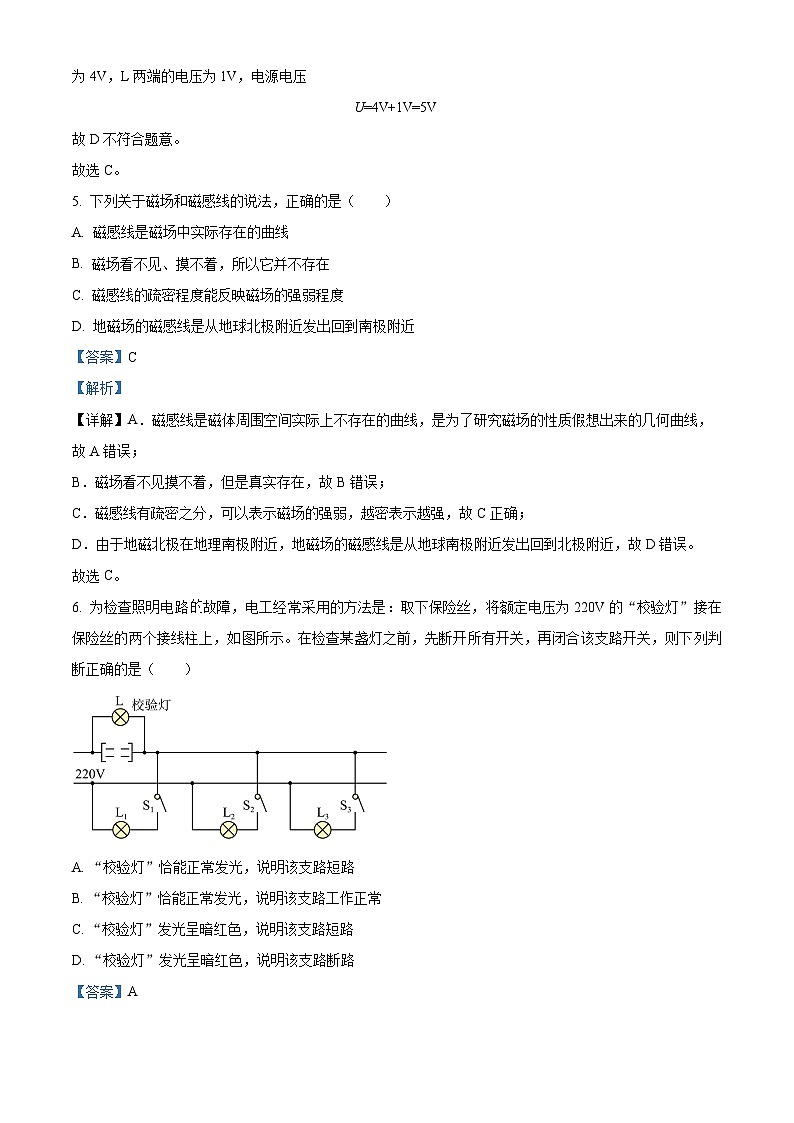

5. 下列关于磁场和磁感线的说法，正确的是（ ）
A. 磁感线是磁场中实际存在的曲线
B. 磁场看不见、摸不着，所以它并不存在
C. 磁感线的疏密程度能反映磁场的强弱程度
D. 地磁场的磁感线是从地球北极附近发出回到南极附近
【答案】C
【解析】
【详解】A．磁感线是磁体周围空间实际上不存在的曲线，是为了研究磁场的性质假想出来的几何曲线，故A错误；
B．磁场看不见摸不着，但是真实存在，故B错误；
C．磁感线有疏密之分，可以表示磁场的强弱，越密表示越强，故C正确；
D．由于地磁北极在地理南极附近，地磁场的磁感线是从地球南极附近发出回到北极附近，故D错误。
故选C。
6. 为检查照明电路故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两个接线柱上，如图所示。在检查某盏灯之前，先断开所有开关，再闭合该支路开关，则下列判断正确的是（ ）
A. “校验灯”恰能正常发光，说明该支路短路
B. “校验灯”恰能正常发光，说明该支路工作正常
C. “校验灯”发光呈暗红色，说明该支路短路
D. “校验灯”发光呈暗红色，说明该支路断路
【答案】A
【解析】
【详解】AB．只闭合一个支路时，“检验灯”跟该支路电灯串联，若“检验灯”正常发光，说明“检验灯”两端的电压等于其额定电压，该支路电灯发生短路，故A正确，B错误；
CD．若“检验灯”发光呈暗红色，说明“检验灯”接入后，其两端电压低于额定电压，且闭合开关电路有电流通过，该支路没有断路；与“检验灯”串联的灯泡两端电压不为零，因此该电路无故障，故CD错误。
故选A。
7. 将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音机就会发出“喀啦喀啦”的声音，这是因为收音机收到了电池与导线产生的（ ）
A. 超声波B. 次声波C. 电磁波D. 光波
【答案】C
【解析】
【详解】先将导线的一端与电池的负极相连，再将导线的另一端与正极摩擦，使它们时断时续地接触，电路中有时断时续的电流出现，迅速变化的电流产生了电磁波，产生的电磁波被收音机接收到，听到“喀啦喀啦”的声音，故应选C．
8. 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多
【答案】B
【解析】
【详解】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，故A错误；
B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，故B正确；
C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，故C错误；
D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，故D错误；
故选B．
点睛：要理解用电器在额定电压下工作时的功率才是额定功率，正常工作即代表在额定电压下工作，再者要理解功率是表示做功快慢的物理量，所以功率大即代表做功快．
9. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻。在某次测试时电压表示数变大，表明（ ）
A. 酒精气体传感器的电阻变大B. 测试到的酒精气体浓度变大
C. 测试到的酒精气体浓度变小D. 通过酒精气体传感器的电流变大
【答案】BD
【解析】
【详解】由图可知，电阻R0与酒精气体传感器串联，电压表测量R0两端的电压。
ABC．某次测试时电压表示数变大，即R0两端的电压变大，根据串联电路电压特点可知，酒精气体传感器两端的电压减小，再根据串联分压原理可知，酒精气体传感器的电阻在减小，说明测试到的酒精气体浓度变大，故AC不符合题意，B符合题意；
D．R0阻值不变，酒精气体传感器的阻值减小，则电路的总电阻变小，电源电压不变，根据欧姆定律可知，通过酒精气体传感器的电流变大，故D符合题意。
故选BD。
10. 小灯泡L的额定电压为3V，它的I﹣U关系图像如图甲所示。把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。已知电源电压恒定，滑动变阻器铭牌标有“10Ω 2A”的字样。下列说法正确的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗电功率为2.25W
【答案】ABC
【解析】
【详解】当滑动变阻器的滑片P移至B端时，闭合开关S时，滑动变阻器的最大阻值和灯泡串联，电压表测灯泡的电压。
A．由图像可知，当电压表示数为1.5V时，电路中的电流
由可得，滑动变阻器两端的电压
因串联电路中总电压等于各分电压之和，所以，电源的电压
故A正确；
B．由图像可知，灯泡两端的电压为3V时，电路中的电流
灯泡的额定功率为
故B正确；
CD．小灯泡正常发光时，滑动变阻器两端的电压
此时滑动变阻器消耗的电功率
由欧姆定律得，此时滑动变阻器接入电路中的电阻
故C正确，D错误。
故选ABC。
二、填空题（本题共8个小题，每空1分，共16分）
11. 生活中的各种用电器工作时都要消耗电能，电能属于________(选填“一次"或“二次”)能源；我国核能利用的技术已居于世界领先地位，其中氢弹利用的就是________(选填“裂变"或“聚变")在瞬间释放的能量。
【答案】 ①. 二次 ②. 聚变
【解析】
【详解】[1]一次能源可以从自然界直接获取，二次能源需要消耗一次能源，经过加工转换才能得到的能源，电能属于二次能源。
[2]大量氢核的聚变，可以在瞬间释放出惊人的能量，氢弹利用的就是聚变在瞬间释放的能量。
12. 如图所示为小华同学探究“让线圈转起来”的实验装置图，要改变线圈转动方向，可采用只改变_______或只改变_______的方法。
【答案】 ①. 磁场方向 ②. 电流方向
【解析】
【详解】[1][2]通电导体在磁场中受到力的作用而转动，导体的受力方向与磁场方向和电流方向都有关，要改变线圈的转动方向，可以改变磁场方向或改变电流方向。
13. 如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R1互换位置后，发现三表示数均不变，则电源电压为__V，电阻R2的阻值是__Ω。
【答案】 ①. 8 ②. 2
【解析】
【详解】[1][2]由电路图可知，三电阻串联，电压表V1测R1和R2两端的电压之和，V2测R2和R3两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以由和串联电路电阻规律可得
将R1和R2对换位置后，电流表、电压表示数均不变，则
电源的电压
14. 电阻R1与R2I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
【答案】 ①. 10 ②. 0.7
【解析】
【详解】由图像知道，当R2上的电压是：U2 =1.5V时，通过它的电流是：I2 =0.15A，由欧姆定律知道：此时R2的阻值是：R2 =U2/I2=1.5V/0.15A=10Ω；由图像知道，电阻R1 的I﹣U图象是一条过原点的直线，即通过的电流跟它两端所加电压成正比，即R1 阻值是不变的，所以，当U1 =1V时，通过它的电流是I1 =0.2A，由欧姆定律知道，R1的阻值是：R1 =U1/I1=1V/0.2A=5Ω；将它们并联连接到两端电压为2.5V的电路中时，由图象知道，通过R2的电流为0.2A，通过R1的电流是：I1′=U1′/R1=2.5V/5Ω=0.5A，所以通过干路的电流大约是：I总=0.2A+0.5A=0.7A．
点睛：本题考查的是图象分析能力，解题时注意根据图象的曲线表示的特点，从中读取数据，然后计算．
15. 如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为4:3，则通过、的电流之比为__________；当开关S断开，甲、乙两表为电流表时，两表示数之比为__________。
【答案】 ①. 1:1 ②. 1:4
【解析】
【详解】[1]当开关S闭合，甲、乙两表为电压表时，定值电阻R1、R2串联，串联电路电流处处相等，则过、的电流之比为1:1。
[2]定值电阻R1、R2串联，电压表甲测量电源电压，电压表乙测量R2电压
由欧姆定律得
则
当开关S断开，甲、乙两表为电流表时，定值电阻R1、R2并联，电流表甲测量R2电流，电流表乙测量干路电流，并联电路各支路电压相等，由欧姆定律得
两表示数之比
16. 某同学设计了如图所示的双向开关电路，电源电压保持不变，灯标有“3V 3W”的字样，灯标有“6V 3W”的字样。当开关拨至2位置且滑片滑到A端时，灯恰好正常发光。当开关拨至1位置时，要使灯正常发光，滑动变阻器接入电路中的阻值应为_______Ω。通过控制开关S，使灯、分别正常发光时，两种电路的总功率之比为_______。（灯丝电阻不随温度变化）
【答案】 ①. 3 ②. 2∶1
【解析】
【详解】[1]由电路图可知，当开关拨至2位置且滑片滑到A端时，只有L2接入电路，此时灯恰好正常发光，则电源电压为
当开关拨至1位置时，L1与滑动变阻器串联，要使灯正常发光，则L1两端电压为3V，滑动变阻器两端电压为
电路中电流为
滑动变阻器接入电路中的阻值应为
[2]当开关拨至1位置时，L1与滑动变阻器串联，L1正常发光时，电路中电流为，电路中总功率为
当开关拨至2位置且滑片滑到A端时，灯恰好正常发光，此时电路中只有L2，则电路的总功率为
则两种电路的总功率之比为
17. 两个电阻的阻值之比，若将它们串联在电路中，相同时间内消耗的电能之比________；已知，将它们并联在4V的电路中后，两个电阻在100s内产生的总热量是_______J。
【答案】 ①. 1∶4 ②. 200
【解析】
【详解】[1]在串联电路中电流处处都相等，相同时间内，电阻消耗的电能
故消耗电能之比
[2]已知R1=10Ω，根据题意可知R2=40Ω，两电阻在100s内产生的总热量
18. 如图所示为小明同学设计的具有保温、加热两挡调节功能的电加热器电路，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为___________Ω；电加热器处于加热挡时的功率为___________W。
【答案】 ①. 40 ②. 1210
【解析】
【详解】[1]根据
可知，S断开时，两电阻串联，电路电阻最大，电功率最小。根据
可得电加热器处于保温挡时总电阻
因串联电路中总电阻等于各分电阻之和，所以R2的阻值
[2]S闭合时，电路为R2的简单电路，则电加热器处于加热状态，则加热功率
三、作图与实验探究题（本题共6个小题，共30分）
19.
（1）请根据如图所示的实物电路，在虚线框内画出相应的电路图。
（2）根据图中小磁针静止时的指向，在括号内标出通电螺线管的极性（“N”或“S”）以及电源的“+”“-”极。
【答案】（1） （2）
【解析】
【小问1详解】
由实物图可知，灯泡L1与灯泡L2并联，开关S2位于L2支路，开关S1位于干路，如图所示：
【小问2详解】
由于异名磁极相互吸引，所以当小磁针静止时，与小磁针N极靠近的螺线管的右端是S极，左端为N极；根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端是正极，左端为负极，如图所示：
20. 用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中，通过观察______________来判断电路中是否有感应电流。
(2)闭合开关，若导体ab不动，左右移动磁铁，电路中______（选填“有”或“无”）感应电流。
(3)在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施：______________________________________________________。
(4)该实验的结论是：闭合电路的一部分导体，在磁场中做_________磁感线运动时，导体中就会产生感应电流。
【答案】 ①. 电流表指针是否偏转 ②. 有 ③. 将导体ab换成多匝线圈；使用磁性更强的磁铁；增大导体ab切割磁感线的运动速度 ④. 切割
【解析】
【详解】(1)[1]通过观察电流表的指针是否偏转来判断电路中是否有感应电流。
(2)[2]闭合开关，若导体ab不动，左右移动磁铁，导体ab仍然要切割磁感线，所以电路中有感应电流。
(3)[3]感应电流的大小与磁感应强度的大小、导体ab切割磁感线的快慢和导体ab的长度有关，为了增大感应电流，使实验现象更明显，可以采取的措施有：将导体ab换成多匝线圈；使用磁性更强的磁铁；增大导体ab切割磁感线的运动速度等。
(4)[4]该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
21. 小红想探究“影响电磁铁磁性强弱的因素”，于是她制作了简易电磁铁甲、乙（铁芯相同），并设计了如图所示的电路。
（1）闭合开关S，当滑动变阻器滑片向_______移动时，电磁铁甲、乙吸引大头针的个数增加，说明_______一定时，电流越_______，电磁铁的磁性越强。
（2）根据图示情景可知，_______（填“甲”或“乙”）电磁铁的磁性强，说明_______一定时，_______，电磁铁的磁性越强。
【答案】（1） ①. 左 ②. 线圈匝数 ③. 大
（2） ①. 乙 ②. 电流 ③. 线圈匝数越多
【解析】
【小问1详解】
[1][2][3]当滑动变阻器的滑片向左移动时，滑动变阻器的阻值减小，电路中的电流变大，电磁铁甲、乙吸引大头针的个数增加，电磁铁的磁性增强，故能说明线圈匝数一定时，电流越大，电磁铁的磁性越强。
【小问2详解】
[1][2][3]由图可知，乙吸引大头针的个数较多，说明乙的磁性较强，甲、乙串联，电流相等，甲的线圈匝数小于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强。
22. 某学习小组做“探究电流与电阻的关系”的实验，电源电压为4.5V且保持不变。
（1）请用笔画线代替导线将图甲所示的电路连接完整（要求向右移动滑动变阻器的滑片时，电流表示数变小）______；
（2）此实验中滑动变阻器的作用是保护电路和______；
（3）连接好电路，闭合开关后，发现电流表有示数，电压表无示数，则电路故障可能是定值电阻R______（填“短路”或“断路”）；
（4）排除故障后，继续实验。如图乙所示是小组同学根据测得的实验数据绘制的电流I与电阻R的关系图像，由图像可知电阻R两端的电压为______V。由图像可得出的实验结论是______；
（5）实验中定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，为完成整个实验，滑动变阻器的最大阻值至少是______Ω。
【答案】（1） （2）保持定值电阻R两端电压一定
（3）短路 （4） ①. 2.5 ②. 当电压一定时，通过导体的电流与导体的电阻成反比
（5）20
【解析】
【小问1详解】
要求向右移动滑动变阻器的滑片时，电流表示数变小，则变阻器阻值变大，所以变阻器选择左下接线柱串联到电路中，作图如下：
【小问2详解】
探究电流与电阻的关系的实验中要通过滑动变阻器保持定值电阻R两端电压一定。
【小问3详解】
连接好电路，闭合开关后，发现电流表有示数，说明电路为通路，电压表无示数，则电路故障可能是定值电阻R短路。
【小问4详解】
[1][2] 由图像可知电阻R两端的电压为
对应电流与电阻的乘积为定值，所以可得：当电压一定时，通过导体的电流与导体的电阻成反比。
【小问5详解】
实验中保持定值电阻R两端电压为2.5V不变，则变阻器电压为
不变，根据串联分压原理，定值电阻R阻值变大时，变阻器阻值也变大，所以当25Ω的电阻接入电路时，变阻器阻值最大，则有
解得，则为完成整个实验，滑动变阻器的最大阻值至少是。
23. 小明同学为了探究通电导体产生热量的影响因素，做了如图所示的实验。甲、乙两个相同的容器中密封着等量的空气，R1、R2、R3分别为阻值不变的电阻丝。
（1）实验中通过观察U形管中液面的_______来体现导体产生热量的多少，这种研究问题的方法是_______；
（2）实验中电阻丝R3的作用是_______；
（3）通电一段时间后，通过对比观察可知，_______（填“甲”或“乙”）容器中的电阻丝产生的热量多。由此可得出的结论是______________；
（4）若通过电阻丝R1的电流为2A，通电时间为20s时，电阻丝R2产生的热量为_______J。
【答案】（1） ①. 高度差 ②. 转换法
（2）使通过电阻丝R1和R2的电流不相等
（3） ①. 甲 ②. 当电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多
（4）200
【解析】
【小问1详解】
[1][2]电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法。
【小问2详解】
由图可知，将电阻丝R3并联在R2两端，则通过电阻丝R1和R2的电流不相等，可以用来探究电流大小对通电导体产生热量的影响。
【小问3详解】
[1][2]由图可知，通过电阻丝R1的电流大于通过R2的电流，通电一段时间后，发现左侧U形管液面的高度差更大，则甲容器中的电阻丝产生的热量更多，说明当电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多。
【小问4详解】
由图可知，电阻丝R2和R3并联，且电阻值相等，所以通过电阻丝R2和R3的电流相等，同时，通过电阻丝R2和R3的电流之和等于通过电阻丝R1的电流大小，即
由可知，通电时间为20s时，电阻丝R2产生的热量
24. 如图甲所示是小明和同学做“测定小灯泡额定功率”的实验电路，电源电压为6V，已知小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω。
（1）请你用笔画线代替导线把未连接完的实物电路连接成正确的完整电路。要求：导线不交叉且滑动变阻器滑片向右移动小灯泡变亮；
（2）闭合开关前，滑动变阻器的滑片应置于_______（填“A”或“B”）端。若实验室有三种规格的滑动变阻器，分别是甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”，则小明应选用_______（填“甲”“乙”或“丙”）；
（3）闭合开关，当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使小灯泡正常发光，应将滑片向_______（填“左”或“右”）移动；小明进一步测量并绘制出小灯泡的电流随电压变化的曲线如图丙所示，通过图象可知小灯泡正常发光时的电功率为_______W。该图象是一条曲线而不是直线的原因是小灯泡的电阻随_______的变化而改变。
【答案】（1） （2） ①. A ②. 乙
（3） ①. 右 ②. 0.75 ③. 温度
【解析】
【小问1详解】
[1]将电压表与灯泡并联，将变阻器与灯泡串联，滑片向右移动，灯泡变亮，则电流变大，电阻应变小，所以变阻器右下接线柱连入电路中，如图所示：
【小问2详解】
[2]闭合开关前，为保护电路，滑动变阻器接入电路的阻值最大，即滑动变阻器的滑片应置于阻值最大处，即A端。
[3]灯泡正常发光时，由串联电路电压的规律，变阻器两端的电压
U滑=6V﹣2.5V=3.5V
小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω，灯的大约额定电流
此时滑动变阻器的电阻
综合考虑滑动变阻器的最大电阻和允许通过的电流大小，应选择滑动变阻器乙。
【小问3详解】
[4]电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为2.2V，灯在额定电压下正常发光，灯泡的电压小于额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压。
[5]由图丙可知，当灯泡两端电压为2.5V时，灯泡的额定电流为0.3A，灯泡的额定功率
P=UI额＝2.5V×0.3A＝0.75W
[6]该图象是一条曲线而不是直线。这是因为小灯泡的电阻并不是恒定的，它会随着温度的变化而改变。当小灯泡两端的电压增大时，其电流也会增大，从而产生的热量也会增多，导致小灯泡的温度升高。而电阻是导体本身的性质，它会受到温度的影响。一般来说，金属导体的电阻会随着温度的升高而增大。因此，在小灯泡发光的过程中，其电阻是在不断变化的，所以电流随电压变化的图象会是一条曲线而不是直线。故该图象是一条曲线而不是直线的原因是小灯泡的电阻随温度的变化而改变。
四、综合应用题（本题共2个小题，共14分）
25. 如图所示，电源电压保持不变，。当只闭合开关时，电流表示数是0.3A。求：
（1）电源电压是多少？
（2）当只闭合开关时，两端电压多少？
（3）电流表的最大示数是多少？
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
当只闭合开关时，断路，串联。电源电压
【小问2详解】
当只闭合开关时，断路，串联。此时电路中电流
两端电压
【小问3详解】
当均闭合时，被短路，并联，电流表测干路电流，此时电流表的示数最大。通过的电流
通过的电流
电流表的最大示数
26. 电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V10（20）A，3000r/”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
【答案】（1）4A；（2）1100；（3）800W
【解析】
【详解】解：（1）由题知，电饭锅正常工作时，在加热状态下功率P=880W，由P=UI可得总电流
（2）当S、S0闭合时，R1和R2并联，电路总电阻较小；当S闭合、S0断开时，电路中只有R2，电路总电阻较大；由可知，当S、S0闭合时，电功率较大，为加热挡；当S闭合、S0断开时，电功率较小，为保温挡，保温挡功率P保温=44W，由可得
（3）3000r/表示电饭锅每消耗1的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能
电饭锅此时的实际加热功率
答：（1）电饭锅正常工作时，在加热状态下的总电流是4A；
（2）电阻R2的阻值是1100Ω；
（3）电饭锅此时的实际加热功率是800W。额定电压
220V
50Hz
额定功率
加热
880W
保温
44W
考生注意：
1．考试时间80分钟
2．全卷共四道大题，26个小题，总分80分
一、选择题（本题共10个小题，每小题2分，共20分。1～8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）
1. 下列仪器用来测量电功的是（ ）
A. 电压表B. 电能表C. 电流表D. 验电器
【答案】B
【解析】
【详解】A.电压表测量电压的大小，故A不符合题意；
B.电能表用来测量电流做功的多少，即测量电功的大小，故B符合题意；
C.电流表测量电流大小，故C不符合题意，
D.验电器是检验物体是否带电的仪器，故D不符合题意。
故选B。
2. 由欧姆定律公式变形得，对此，下列说法中正确的是 （ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
【答案】D
【解析】
【详解】导体的电阻是导体本身的一种特性，跟导体两端的电压和通过导体的电流无关，故ABC错误，D正确。
故选D。
3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了
【答案】A
【解析】
【详解】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；
D．空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。
故选A。
4. 如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A. 乙是小灯泡的图象
B. 定值电阻的阻值为5Ω
C. 定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
【答案】C
【解析】
【分析】
【详解】A．由图像知，乙图线是一倾斜的直线，是定值电阻的I-U图象，而甲图线中，用电器的电阻是变化的，所以是小灯泡的I-U图线，故A不符合题意；
B．由图像知，当通过定值电阻R的电流为0.4A时，它两端的电压为4V。则定值电阻
故B不符合题意；
C．当定值电阻R和小灯泡L并联在4V的电源上时，由图像知，通过小灯泡的电流为0.8A，则通干路的电流
I=I1+IL=0.4A+0.8A=1.2A
故C符合题意；
D．由图像知，定值电阻R与小灯泡L串联接在电路中时，如果通过电路的电流为0.4A，则R两端的电压为4V，L两端的电压为1V，电源电压
U=4V+1V=5V
故D不符合题意。
故选C。
5. 下列关于磁场和磁感线的说法，正确的是（ ）
A. 磁感线是磁场中实际存在的曲线
B. 磁场看不见、摸不着，所以它并不存在
C. 磁感线的疏密程度能反映磁场的强弱程度
D. 地磁场的磁感线是从地球北极附近发出回到南极附近
【答案】C
【解析】
【详解】A．磁感线是磁体周围空间实际上不存在的曲线，是为了研究磁场的性质假想出来的几何曲线，故A错误；
B．磁场看不见摸不着，但是真实存在，故B错误；
C．磁感线有疏密之分，可以表示磁场的强弱，越密表示越强，故C正确；
D．由于地磁北极在地理南极附近，地磁场的磁感线是从地球南极附近发出回到北极附近，故D错误。
故选C。
6. 为检查照明电路故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两个接线柱上，如图所示。在检查某盏灯之前，先断开所有开关，再闭合该支路开关，则下列判断正确的是（ ）
A. “校验灯”恰能正常发光，说明该支路短路
B. “校验灯”恰能正常发光，说明该支路工作正常
C. “校验灯”发光呈暗红色，说明该支路短路
D. “校验灯”发光呈暗红色，说明该支路断路
【答案】A
【解析】
【详解】AB．只闭合一个支路时，“检验灯”跟该支路电灯串联，若“检验灯”正常发光，说明“检验灯”两端的电压等于其额定电压，该支路电灯发生短路，故A正确，B错误；
CD．若“检验灯”发光呈暗红色，说明“检验灯”接入后，其两端电压低于额定电压，且闭合开关电路有电流通过，该支路没有断路；与“检验灯”串联的灯泡两端电压不为零，因此该电路无故障，故CD错误。
故选A。
7. 将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音机就会发出“喀啦喀啦”的声音，这是因为收音机收到了电池与导线产生的（ ）
A. 超声波B. 次声波C. 电磁波D. 光波
【答案】C
【解析】
【详解】先将导线的一端与电池的负极相连，再将导线的另一端与正极摩擦，使它们时断时续地接触，电路中有时断时续的电流出现，迅速变化的电流产生了电磁波，产生的电磁波被收音机接收到，听到“喀啦喀啦”的声音，故应选C．
8. 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多
【答案】B
【解析】
【详解】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，故A错误；
B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，故B正确；
C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，故C错误；
D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，故D错误；
故选B．
点睛：要理解用电器在额定电压下工作时的功率才是额定功率，正常工作即代表在额定电压下工作，再者要理解功率是表示做功快慢的物理量，所以功率大即代表做功快．
9. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻。在某次测试时电压表示数变大，表明（ ）
A. 酒精气体传感器的电阻变大B. 测试到的酒精气体浓度变大
C. 测试到的酒精气体浓度变小D. 通过酒精气体传感器的电流变大
【答案】BD
【解析】
【详解】由图可知，电阻R0与酒精气体传感器串联，电压表测量R0两端的电压。
ABC．某次测试时电压表示数变大，即R0两端的电压变大，根据串联电路电压特点可知，酒精气体传感器两端的电压减小，再根据串联分压原理可知，酒精气体传感器的电阻在减小，说明测试到的酒精气体浓度变大，故AC不符合题意，B符合题意；
D．R0阻值不变，酒精气体传感器的阻值减小，则电路的总电阻变小，电源电压不变，根据欧姆定律可知，通过酒精气体传感器的电流变大，故D符合题意。
故选BD。
10. 小灯泡L的额定电压为3V，它的I﹣U关系图像如图甲所示。把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。已知电源电压恒定，滑动变阻器铭牌标有“10Ω 2A”的字样。下列说法正确的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗电功率为2.25W
【答案】ABC
【解析】
【详解】当滑动变阻器的滑片P移至B端时，闭合开关S时，滑动变阻器的最大阻值和灯泡串联，电压表测灯泡的电压。
A．由图像可知，当电压表示数为1.5V时，电路中的电流
由可得，滑动变阻器两端的电压
因串联电路中总电压等于各分电压之和，所以，电源的电压
故A正确；
B．由图像可知，灯泡两端的电压为3V时，电路中的电流
灯泡的额定功率为
故B正确；
CD．小灯泡正常发光时，滑动变阻器两端的电压
此时滑动变阻器消耗的电功率
由欧姆定律得，此时滑动变阻器接入电路中的电阻
故C正确，D错误。
故选ABC。
二、填空题（本题共8个小题，每空1分，共16分）
11. 生活中的各种用电器工作时都要消耗电能，电能属于________(选填“一次"或“二次”)能源；我国核能利用的技术已居于世界领先地位，其中氢弹利用的就是________(选填“裂变"或“聚变")在瞬间释放的能量。
【答案】 ①. 二次 ②. 聚变
【解析】
【详解】[1]一次能源可以从自然界直接获取，二次能源需要消耗一次能源，经过加工转换才能得到的能源，电能属于二次能源。
[2]大量氢核的聚变，可以在瞬间释放出惊人的能量，氢弹利用的就是聚变在瞬间释放的能量。
12. 如图所示为小华同学探究“让线圈转起来”的实验装置图，要改变线圈转动方向，可采用只改变_______或只改变_______的方法。
【答案】 ①. 磁场方向 ②. 电流方向
【解析】
【详解】[1][2]通电导体在磁场中受到力的作用而转动，导体的受力方向与磁场方向和电流方向都有关，要改变线圈的转动方向，可以改变磁场方向或改变电流方向。
13. 如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R1互换位置后，发现三表示数均不变，则电源电压为__V，电阻R2的阻值是__Ω。
【答案】 ①. 8 ②. 2
【解析】
【详解】[1][2]由电路图可知，三电阻串联，电压表V1测R1和R2两端的电压之和，V2测R2和R3两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以由和串联电路电阻规律可得
将R1和R2对换位置后，电流表、电压表示数均不变，则
电源的电压
14. 电阻R1与R2I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
【答案】 ①. 10 ②. 0.7
【解析】
【详解】由图像知道，当R2上的电压是：U2 =1.5V时，通过它的电流是：I2 =0.15A，由欧姆定律知道：此时R2的阻值是：R2 =U2/I2=1.5V/0.15A=10Ω；由图像知道，电阻R1 的I﹣U图象是一条过原点的直线，即通过的电流跟它两端所加电压成正比，即R1 阻值是不变的，所以，当U1 =1V时，通过它的电流是I1 =0.2A，由欧姆定律知道，R1的阻值是：R1 =U1/I1=1V/0.2A=5Ω；将它们并联连接到两端电压为2.5V的电路中时，由图象知道，通过R2的电流为0.2A，通过R1的电流是：I1′=U1′/R1=2.5V/5Ω=0.5A，所以通过干路的电流大约是：I总=0.2A+0.5A=0.7A．
点睛：本题考查的是图象分析能力，解题时注意根据图象的曲线表示的特点，从中读取数据，然后计算．
15. 如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为4:3，则通过、的电流之比为__________；当开关S断开，甲、乙两表为电流表时，两表示数之比为__________。
【答案】 ①. 1:1 ②. 1:4
【解析】
【详解】[1]当开关S闭合，甲、乙两表为电压表时，定值电阻R1、R2串联，串联电路电流处处相等，则过、的电流之比为1:1。
[2]定值电阻R1、R2串联，电压表甲测量电源电压，电压表乙测量R2电压
由欧姆定律得
则
当开关S断开，甲、乙两表为电流表时，定值电阻R1、R2并联，电流表甲测量R2电流，电流表乙测量干路电流，并联电路各支路电压相等，由欧姆定律得
两表示数之比
16. 某同学设计了如图所示的双向开关电路，电源电压保持不变，灯标有“3V 3W”的字样，灯标有“6V 3W”的字样。当开关拨至2位置且滑片滑到A端时，灯恰好正常发光。当开关拨至1位置时，要使灯正常发光，滑动变阻器接入电路中的阻值应为_______Ω。通过控制开关S，使灯、分别正常发光时，两种电路的总功率之比为_______。（灯丝电阻不随温度变化）
【答案】 ①. 3 ②. 2∶1
【解析】
【详解】[1]由电路图可知，当开关拨至2位置且滑片滑到A端时，只有L2接入电路，此时灯恰好正常发光，则电源电压为
当开关拨至1位置时，L1与滑动变阻器串联，要使灯正常发光，则L1两端电压为3V，滑动变阻器两端电压为
电路中电流为
滑动变阻器接入电路中的阻值应为
[2]当开关拨至1位置时，L1与滑动变阻器串联，L1正常发光时，电路中电流为，电路中总功率为
当开关拨至2位置且滑片滑到A端时，灯恰好正常发光，此时电路中只有L2，则电路的总功率为
则两种电路的总功率之比为
17. 两个电阻的阻值之比，若将它们串联在电路中，相同时间内消耗的电能之比________；已知，将它们并联在4V的电路中后，两个电阻在100s内产生的总热量是_______J。
【答案】 ①. 1∶4 ②. 200
【解析】
【详解】[1]在串联电路中电流处处都相等，相同时间内，电阻消耗的电能
故消耗电能之比
[2]已知R1=10Ω，根据题意可知R2=40Ω，两电阻在100s内产生的总热量
18. 如图所示为小明同学设计的具有保温、加热两挡调节功能的电加热器电路，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为___________Ω；电加热器处于加热挡时的功率为___________W。
【答案】 ①. 40 ②. 1210
【解析】
【详解】[1]根据
可知，S断开时，两电阻串联，电路电阻最大，电功率最小。根据
可得电加热器处于保温挡时总电阻
因串联电路中总电阻等于各分电阻之和，所以R2的阻值
[2]S闭合时，电路为R2的简单电路，则电加热器处于加热状态，则加热功率
三、作图与实验探究题（本题共6个小题，共30分）
19.
（1）请根据如图所示的实物电路，在虚线框内画出相应的电路图。
（2）根据图中小磁针静止时的指向，在括号内标出通电螺线管的极性（“N”或“S”）以及电源的“+”“-”极。
【答案】（1） （2）
【解析】
【小问1详解】
由实物图可知，灯泡L1与灯泡L2并联，开关S2位于L2支路，开关S1位于干路，如图所示：
【小问2详解】
由于异名磁极相互吸引，所以当小磁针静止时，与小磁针N极靠近的螺线管的右端是S极，左端为N极；根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端是正极，左端为负极，如图所示：
20. 用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中，通过观察______________来判断电路中是否有感应电流。
(2)闭合开关，若导体ab不动，左右移动磁铁，电路中______（选填“有”或“无”）感应电流。
(3)在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施：______________________________________________________。
(4)该实验的结论是：闭合电路的一部分导体，在磁场中做_________磁感线运动时，导体中就会产生感应电流。
【答案】 ①. 电流表指针是否偏转 ②. 有 ③. 将导体ab换成多匝线圈；使用磁性更强的磁铁；增大导体ab切割磁感线的运动速度 ④. 切割
【解析】
【详解】(1)[1]通过观察电流表的指针是否偏转来判断电路中是否有感应电流。
(2)[2]闭合开关，若导体ab不动，左右移动磁铁，导体ab仍然要切割磁感线，所以电路中有感应电流。
(3)[3]感应电流的大小与磁感应强度的大小、导体ab切割磁感线的快慢和导体ab的长度有关，为了增大感应电流，使实验现象更明显，可以采取的措施有：将导体ab换成多匝线圈；使用磁性更强的磁铁；增大导体ab切割磁感线的运动速度等。
(4)[4]该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
21. 小红想探究“影响电磁铁磁性强弱的因素”，于是她制作了简易电磁铁甲、乙（铁芯相同），并设计了如图所示的电路。
（1）闭合开关S，当滑动变阻器滑片向_______移动时，电磁铁甲、乙吸引大头针的个数增加，说明_______一定时，电流越_______，电磁铁的磁性越强。
（2）根据图示情景可知，_______（填“甲”或“乙”）电磁铁的磁性强，说明_______一定时，_______，电磁铁的磁性越强。
【答案】（1） ①. 左 ②. 线圈匝数 ③. 大
（2） ①. 乙 ②. 电流 ③. 线圈匝数越多
【解析】
【小问1详解】
[1][2][3]当滑动变阻器的滑片向左移动时，滑动变阻器的阻值减小，电路中的电流变大，电磁铁甲、乙吸引大头针的个数增加，电磁铁的磁性增强，故能说明线圈匝数一定时，电流越大，电磁铁的磁性越强。
【小问2详解】
[1][2][3]由图可知，乙吸引大头针的个数较多，说明乙的磁性较强，甲、乙串联，电流相等，甲的线圈匝数小于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强。
22. 某学习小组做“探究电流与电阻的关系”的实验，电源电压为4.5V且保持不变。
（1）请用笔画线代替导线将图甲所示的电路连接完整（要求向右移动滑动变阻器的滑片时，电流表示数变小）______；
（2）此实验中滑动变阻器的作用是保护电路和______；
（3）连接好电路，闭合开关后，发现电流表有示数，电压表无示数，则电路故障可能是定值电阻R______（填“短路”或“断路”）；
（4）排除故障后，继续实验。如图乙所示是小组同学根据测得的实验数据绘制的电流I与电阻R的关系图像，由图像可知电阻R两端的电压为______V。由图像可得出的实验结论是______；
（5）实验中定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，为完成整个实验，滑动变阻器的最大阻值至少是______Ω。
【答案】（1） （2）保持定值电阻R两端电压一定
（3）短路 （4） ①. 2.5 ②. 当电压一定时，通过导体的电流与导体的电阻成反比
（5）20
【解析】
【小问1详解】
要求向右移动滑动变阻器的滑片时，电流表示数变小，则变阻器阻值变大，所以变阻器选择左下接线柱串联到电路中，作图如下：
【小问2详解】
探究电流与电阻的关系的实验中要通过滑动变阻器保持定值电阻R两端电压一定。
【小问3详解】
连接好电路，闭合开关后，发现电流表有示数，说明电路为通路，电压表无示数，则电路故障可能是定值电阻R短路。
【小问4详解】
[1][2] 由图像可知电阻R两端的电压为
对应电流与电阻的乘积为定值，所以可得：当电压一定时，通过导体的电流与导体的电阻成反比。
【小问5详解】
实验中保持定值电阻R两端电压为2.5V不变，则变阻器电压为
不变，根据串联分压原理，定值电阻R阻值变大时，变阻器阻值也变大，所以当25Ω的电阻接入电路时，变阻器阻值最大，则有
解得，则为完成整个实验，滑动变阻器的最大阻值至少是。
23. 小明同学为了探究通电导体产生热量的影响因素，做了如图所示的实验。甲、乙两个相同的容器中密封着等量的空气，R1、R2、R3分别为阻值不变的电阻丝。
（1）实验中通过观察U形管中液面的_______来体现导体产生热量的多少，这种研究问题的方法是_______；
（2）实验中电阻丝R3的作用是_______；
（3）通电一段时间后，通过对比观察可知，_______（填“甲”或“乙”）容器中的电阻丝产生的热量多。由此可得出的结论是______________；
（4）若通过电阻丝R1的电流为2A，通电时间为20s时，电阻丝R2产生的热量为_______J。
【答案】（1） ①. 高度差 ②. 转换法
（2）使通过电阻丝R1和R2的电流不相等
（3） ①. 甲 ②. 当电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多
（4）200
【解析】
【小问1详解】
[1][2]电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法。
【小问2详解】
由图可知，将电阻丝R3并联在R2两端，则通过电阻丝R1和R2的电流不相等，可以用来探究电流大小对通电导体产生热量的影响。
【小问3详解】
[1][2]由图可知，通过电阻丝R1的电流大于通过R2的电流，通电一段时间后，发现左侧U形管液面的高度差更大，则甲容器中的电阻丝产生的热量更多，说明当电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多。
【小问4详解】
由图可知，电阻丝R2和R3并联，且电阻值相等，所以通过电阻丝R2和R3的电流相等，同时，通过电阻丝R2和R3的电流之和等于通过电阻丝R1的电流大小，即
由可知，通电时间为20s时，电阻丝R2产生的热量
24. 如图甲所示是小明和同学做“测定小灯泡额定功率”的实验电路，电源电压为6V，已知小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω。
（1）请你用笔画线代替导线把未连接完的实物电路连接成正确的完整电路。要求：导线不交叉且滑动变阻器滑片向右移动小灯泡变亮；
（2）闭合开关前，滑动变阻器的滑片应置于_______（填“A”或“B”）端。若实验室有三种规格的滑动变阻器，分别是甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”，则小明应选用_______（填“甲”“乙”或“丙”）；
（3）闭合开关，当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使小灯泡正常发光，应将滑片向_______（填“左”或“右”）移动；小明进一步测量并绘制出小灯泡的电流随电压变化的曲线如图丙所示，通过图象可知小灯泡正常发光时的电功率为_______W。该图象是一条曲线而不是直线的原因是小灯泡的电阻随_______的变化而改变。
【答案】（1） （2） ①. A ②. 乙
（3） ①. 右 ②. 0.75 ③. 温度
【解析】
【小问1详解】
[1]将电压表与灯泡并联，将变阻器与灯泡串联，滑片向右移动，灯泡变亮，则电流变大，电阻应变小，所以变阻器右下接线柱连入电路中，如图所示：
【小问2详解】
[2]闭合开关前，为保护电路，滑动变阻器接入电路的阻值最大，即滑动变阻器的滑片应置于阻值最大处，即A端。
[3]灯泡正常发光时，由串联电路电压的规律，变阻器两端的电压
U滑=6V﹣2.5V=3.5V
小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω，灯的大约额定电流
此时滑动变阻器的电阻
综合考虑滑动变阻器的最大电阻和允许通过的电流大小，应选择滑动变阻器乙。
【小问3详解】
[4]电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为2.2V，灯在额定电压下正常发光，灯泡的电压小于额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压。
[5]由图丙可知，当灯泡两端电压为2.5V时，灯泡的额定电流为0.3A，灯泡的额定功率
P=UI额＝2.5V×0.3A＝0.75W
[6]该图象是一条曲线而不是直线。这是因为小灯泡的电阻并不是恒定的，它会随着温度的变化而改变。当小灯泡两端的电压增大时，其电流也会增大，从而产生的热量也会增多，导致小灯泡的温度升高。而电阻是导体本身的性质，它会受到温度的影响。一般来说，金属导体的电阻会随着温度的升高而增大。因此，在小灯泡发光的过程中，其电阻是在不断变化的，所以电流随电压变化的图象会是一条曲线而不是直线。故该图象是一条曲线而不是直线的原因是小灯泡的电阻随温度的变化而改变。
四、综合应用题（本题共2个小题，共14分）
25. 如图所示，电源电压保持不变，。当只闭合开关时，电流表示数是0.3A。求：
（1）电源电压是多少？
（2）当只闭合开关时，两端电压多少？
（3）电流表的最大示数是多少？
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
当只闭合开关时，断路，串联。电源电压
【小问2详解】
当只闭合开关时，断路，串联。此时电路中电流
两端电压
【小问3详解】
当均闭合时，被短路，并联，电流表测干路电流，此时电流表的示数最大。通过的电流
通过的电流
电流表的最大示数
26. 电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V10（20）A，3000r/”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
【答案】（1）4A；（2）1100；（3）800W
【解析】
【详解】解：（1）由题知，电饭锅正常工作时，在加热状态下功率P=880W，由P=UI可得总电流
（2）当S、S0闭合时，R1和R2并联，电路总电阻较小；当S闭合、S0断开时，电路中只有R2，电路总电阻较大；由可知，当S、S0闭合时，电功率较大，为加热挡；当S闭合、S0断开时，电功率较小，为保温挡，保温挡功率P保温=44W，由可得
（3）3000r/表示电饭锅每消耗1的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能
电饭锅此时的实际加热功率
答：（1）电饭锅正常工作时，在加热状态下的总电流是4A；
（2）电阻R2的阻值是1100Ω；
（3）电饭锅此时的实际加热功率是800W。额定电压
220V
50Hz
额定功率
加热
880W
保温
44W
相关试卷
2024年黑龙江省绥化市中考一模物理试题（原卷版+解析版）： 这是一份2024年黑龙江省绥化市中考一模物理试题（原卷版+解析版），文件包含2024年黑龙江省绥化市中考一模物理试题原卷版docx、2024年黑龙江省绥化市中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
精品解析：2024年黑龙江省绥化市中考物理试题（解析版）： 这是一份精品解析：2024年黑龙江省绥化市中考物理试题（解析版），共21页。试卷主要包含了物理和化学考试时间共150分钟， 下列关于力的说法中，正确的是等内容，欢迎下载使用。
2024年黑龙江省绥化市明水县中考一模物理试题（原卷版+解析版）： 这是一份2024年黑龙江省绥化市明水县中考一模物理试题（原卷版+解析版），文件包含2024年黑龙江省绥化市明水县中考一模物理试题原卷版docx、2024年黑龙江省绥化市明水县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
