2024年黑龙江省绥化市中考一模物理试题（原卷版+解析版）
展开
这是一份2024年黑龙江省绥化市中考一模物理试题（原卷版+解析版），文件包含2024年黑龙江省绥化市中考一模物理试题原卷版docx、2024年黑龙江省绥化市中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

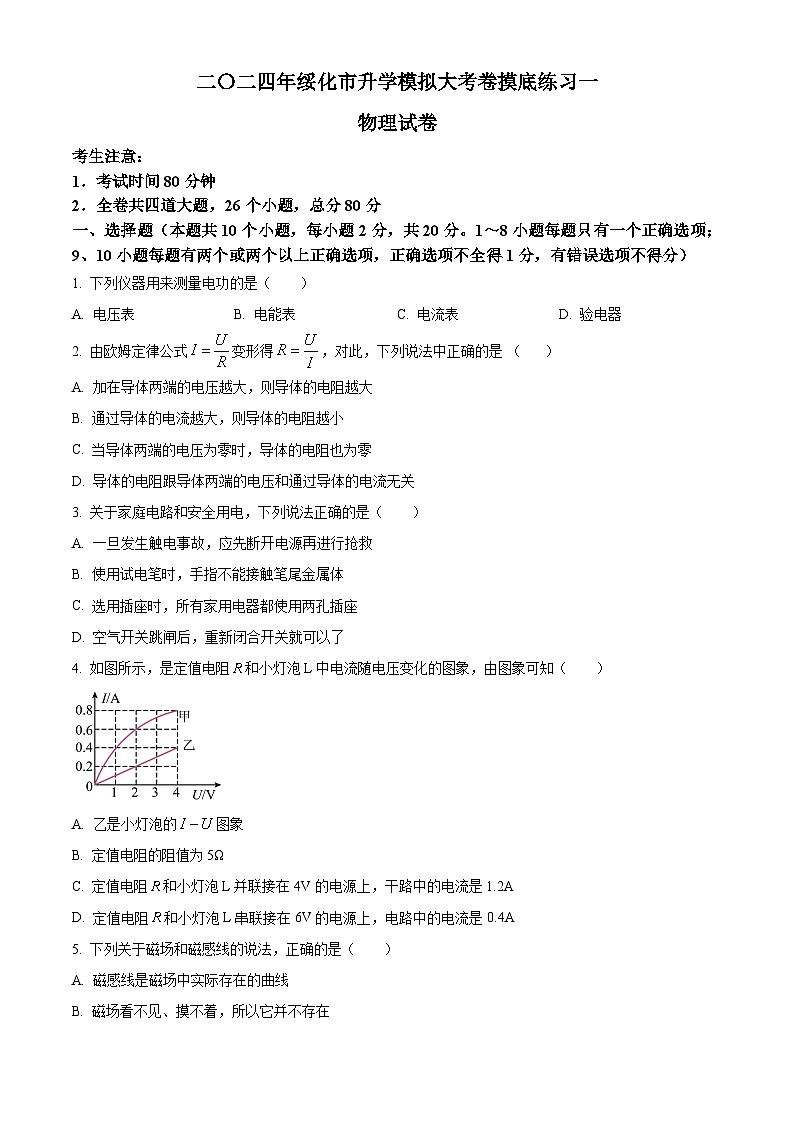

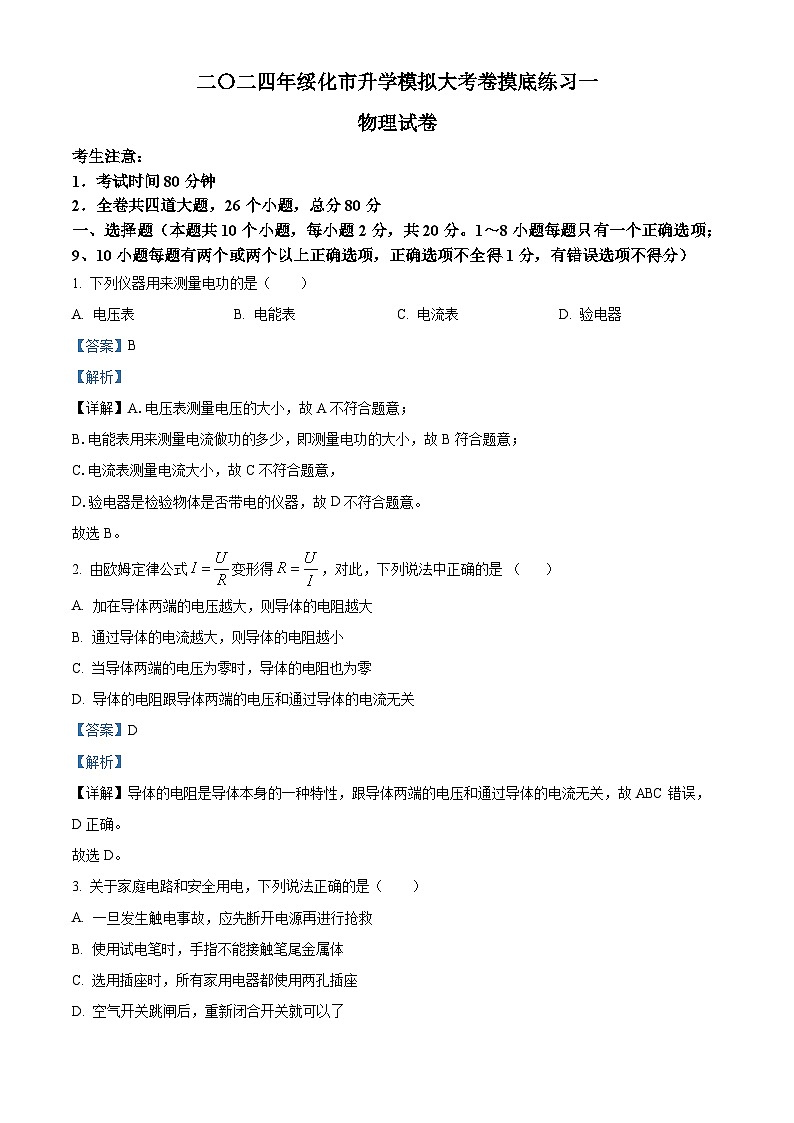

考生注意：
1．考试时间80分钟
2．全卷共四道大题，26个小题，总分80分
一、选择题（本题共10个小题，每小题2分，共20分。1～8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）
1. 下列仪器用来测量电功的是（ ）
A. 电压表B. 电能表C. 电流表D. 验电器
2. 由欧姆定律公式变形得，对此，下列说法中正确的是 （ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了

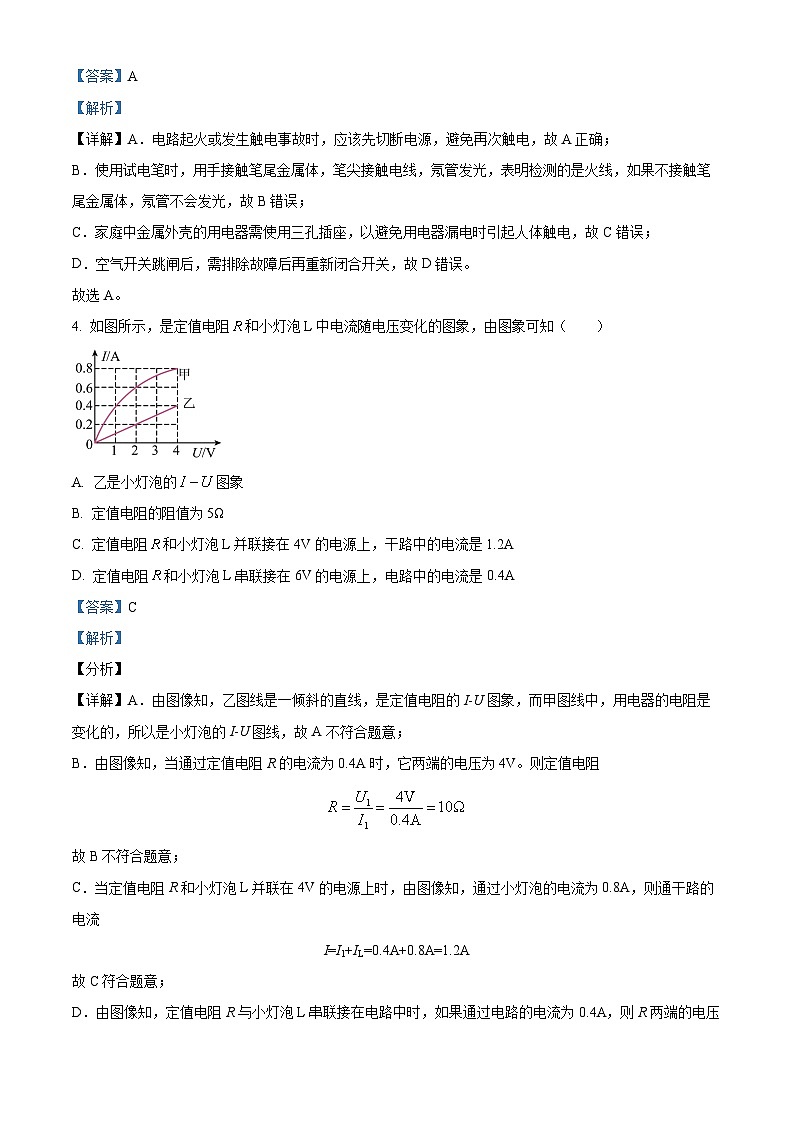

4. 如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A. 乙是小灯泡的图象
B. 定值电阻的阻值为5Ω
C. 定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
5. 下列关于磁场和磁感线的说法，正确的是（ ）
A. 磁感线是磁场中实际存在的曲线
B. 磁场看不见、摸不着，所以它并不存在
C. 磁感线的疏密程度能反映磁场的强弱程度
D. 地磁场的磁感线是从地球北极附近发出回到南极附近

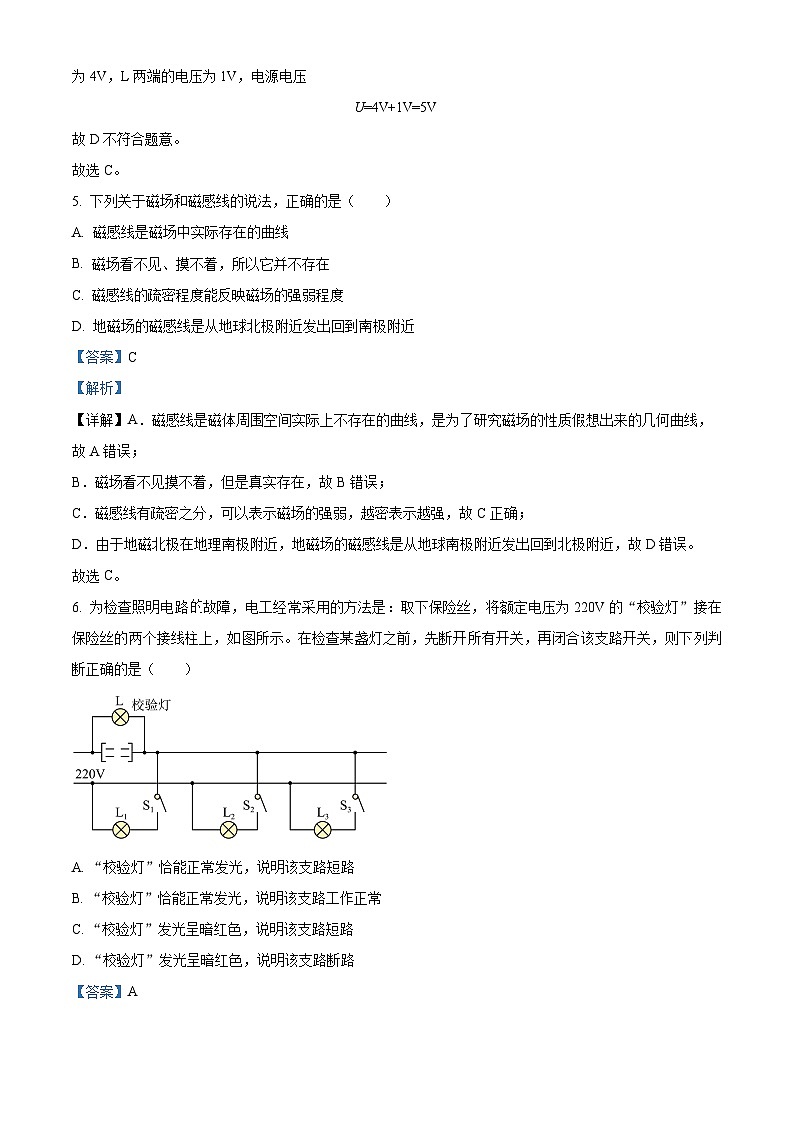

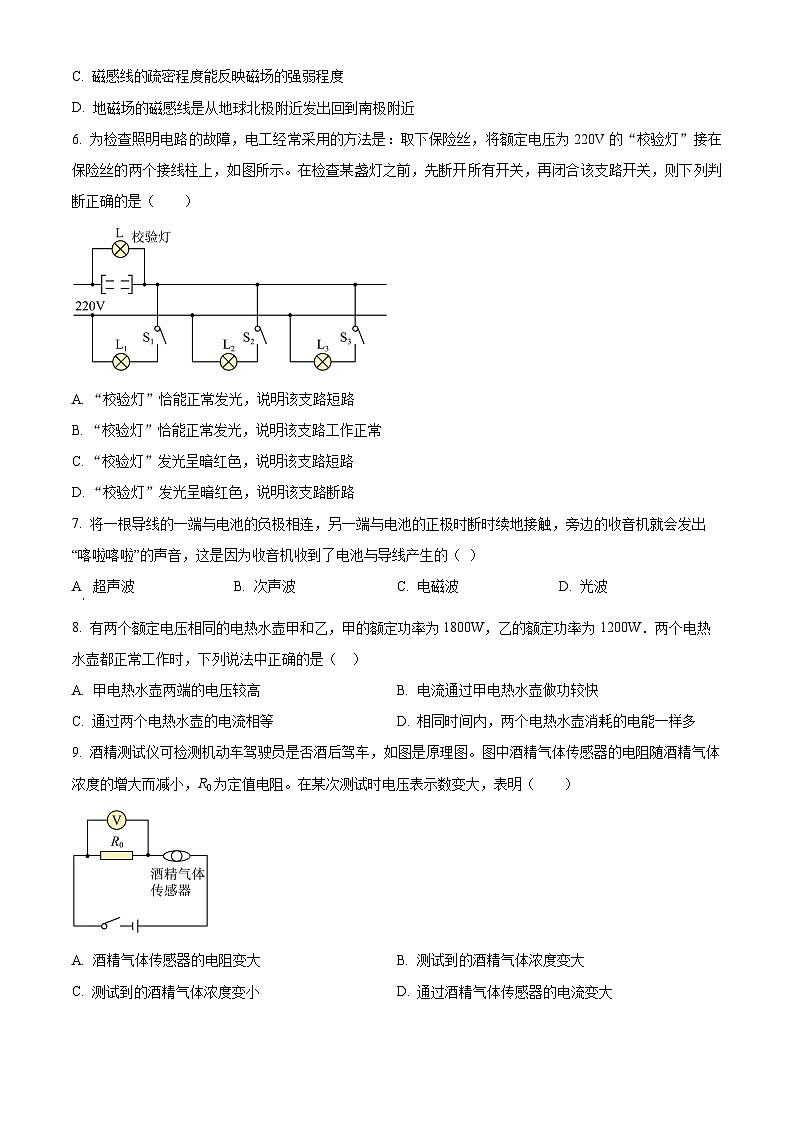

6. 为检查照明电路的故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两个接线柱上，如图所示。在检查某盏灯之前，先断开所有开关，再闭合该支路开关，则下列判断正确的是（ ）
A. “校验灯”恰能正常发光，说明该支路短路
B. “校验灯”恰能正常发光，说明该支路工作正常
C. “校验灯”发光呈暗红色，说明该支路短路
D. “校验灯”发光呈暗红色，说明该支路断路
7. 将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音机就会发出“喀啦喀啦”的声音，这是因为收音机收到了电池与导线产生的（ ）
A 超声波B. 次声波C. 电磁波D. 光波
8. 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多
9. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻。在某次测试时电压表示数变大，表明（ ）
A. 酒精气体传感器的电阻变大B. 测试到的酒精气体浓度变大
C. 测试到的酒精气体浓度变小D. 通过酒精气体传感器的电流变大

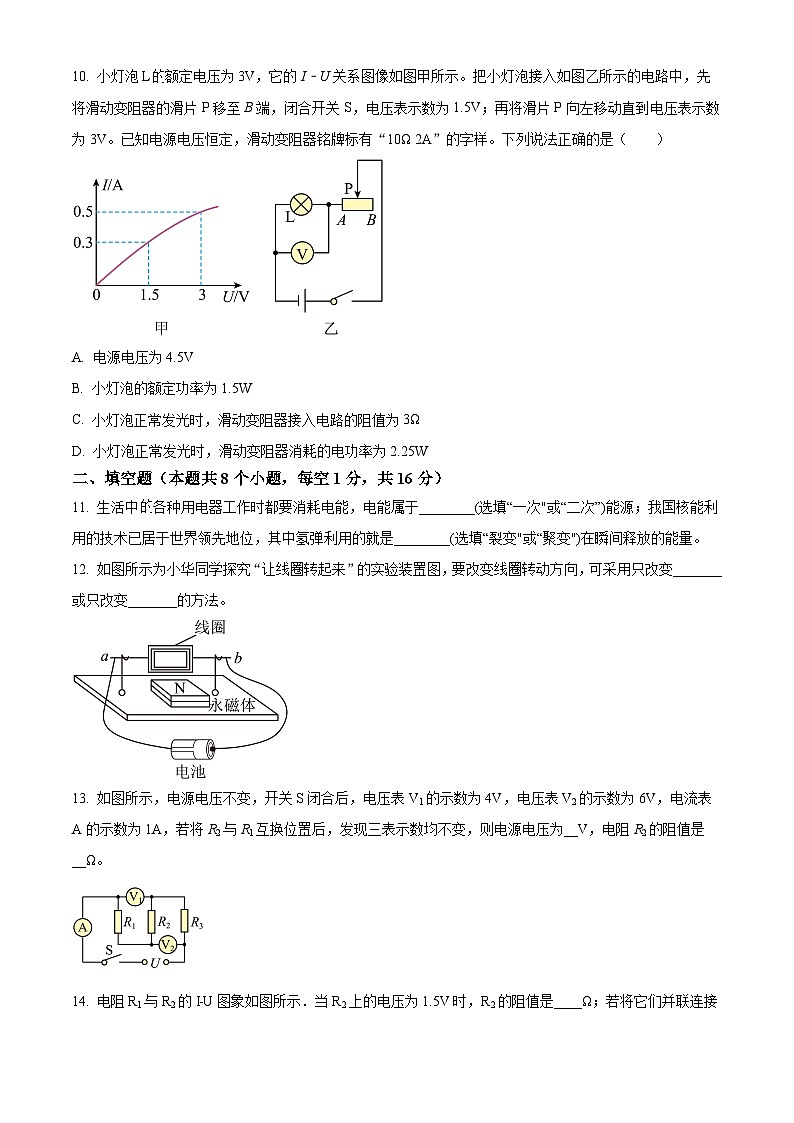

10. 小灯泡L额定电压为3V，它的I﹣U关系图像如图甲所示。把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。已知电源电压恒定，滑动变阻器铭牌标有“10Ω 2A”的字样。下列说法正确的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.25W
二、填空题（本题共8个小题，每空1分，共16分）
11. 生活中各种用电器工作时都要消耗电能，电能属于________(选填“一次"或“二次”)能源；我国核能利用的技术已居于世界领先地位，其中氢弹利用的就是________(选填“裂变"或“聚变")在瞬间释放的能量。
12. 如图所示为小华同学探究“让线圈转起来”的实验装置图，要改变线圈转动方向，可采用只改变_______或只改变_______的方法。
13. 如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R1互换位置后，发现三表示数均不变，则电源电压为__V，电阻R2的阻值是__Ω。
14. 电阻R1与R2的I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
15. 如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为4:3，则通过、的电流之比为__________；当开关S断开，甲、乙两表为电流表时，两表示数之比为__________。
16. 某同学设计了如图所示的双向开关电路，电源电压保持不变，灯标有“3V 3W”的字样，灯标有“6V 3W”的字样。当开关拨至2位置且滑片滑到A端时，灯恰好正常发光。当开关拨至1位置时，要使灯正常发光，滑动变阻器接入电路中的阻值应为_______Ω。通过控制开关S，使灯、分别正常发光时，两种电路的总功率之比为_______。（灯丝电阻不随温度变化）
17. 两个电阻的阻值之比，若将它们串联在电路中，相同时间内消耗的电能之比________；已知，将它们并联在4V的电路中后，两个电阻在100s内产生的总热量是_______J。
18. 如图所示为小明同学设计的具有保温、加热两挡调节功能的电加热器电路，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为___________Ω；电加热器处于加热挡时的功率为___________W。
三、作图与实验探究题（本题共6个小题，共30分）
19.
（1）请根据如图所示的实物电路，在虚线框内画出相应的电路图。
（2）根据图中小磁针静止时的指向，在括号内标出通电螺线管的极性（“N”或“S”）以及电源的“+”“-”极。
20. 用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中，通过观察______________来判断电路中是否有感应电流。
(2)闭合开关，若导体ab不动，左右移动磁铁，电路中______（选填“有”或“无”）感应电流
(3)在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施：______________________________________________________。
(4)该实验的结论是：闭合电路的一部分导体，在磁场中做_________磁感线运动时，导体中就会产生感应电流。
21. 小红想探究“影响电磁铁磁性强弱的因素”，于是她制作了简易电磁铁甲、乙（铁芯相同），并设计了如图所示的电路。
（1）闭合开关S，当滑动变阻器滑片向_______移动时，电磁铁甲、乙吸引大头针的个数增加，说明_______一定时，电流越_______，电磁铁的磁性越强。
（2）根据图示情景可知，_______（填“甲”或“乙”）电磁铁的磁性强，说明_______一定时，_______，电磁铁的磁性越强。
22. 某学习小组做“探究电流与电阻关系”的实验，电源电压为4.5V且保持不变。
（1）请用笔画线代替导线将图甲所示的电路连接完整（要求向右移动滑动变阻器的滑片时，电流表示数变小）______；
（2）此实验中滑动变阻器的作用是保护电路和______；
（3）连接好电路，闭合开关后，发现电流表有示数，电压表无示数，则电路故障可能是定值电阻R______（填“短路”或“断路”）；
（4）排除故障后，继续实验。如图乙所示是小组同学根据测得的实验数据绘制的电流I与电阻R的关系图像，由图像可知电阻R两端的电压为______V。由图像可得出的实验结论是______；
（5）实验中定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，为完成整个实验，滑动变阻器的最大阻值至少是______Ω。
23. 小明同学为了探究通电导体产生热量的影响因素，做了如图所示的实验。甲、乙两个相同的容器中密封着等量的空气，R1、R2、R3分别为阻值不变的电阻丝。
（1）实验中通过观察U形管中液面的_______来体现导体产生热量的多少，这种研究问题的方法是_______；
（2）实验中电阻丝R3的作用是_______；
（3）通电一段时间后，通过对比观察可知，_______（填“甲”或“乙”）容器中的电阻丝产生的热量多。由此可得出的结论是______________；
（4）若通过电阻丝R1的电流为2A，通电时间为20s时，电阻丝R2产生的热量为_______J。
24. 如图甲所示是小明和同学做“测定小灯泡额定功率”的实验电路，电源电压为6V，已知小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω。
（1）请你用笔画线代替导线把未连接完的实物电路连接成正确的完整电路。要求：导线不交叉且滑动变阻器滑片向右移动小灯泡变亮；
（2）闭合开关前，滑动变阻器的滑片应置于_______（填“A”或“B”）端。若实验室有三种规格的滑动变阻器，分别是甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”，则小明应选用_______（填“甲”“乙”或“丙”）；
（3）闭合开关，当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使小灯泡正常发光，应将滑片向_______（填“左”或“右”）移动；小明进一步测量并绘制出小灯泡的电流随电压变化的曲线如图丙所示，通过图象可知小灯泡正常发光时的电功率为_______W。该图象是一条曲线而不是直线的原因是小灯泡的电阻随_______的变化而改变。
四、综合应用题（本题共2个小题，共14分）
25. 如图所示，电源电压保持不变，。当只闭合开关时，电流表示数是0.3A。求：
（1）电源电压是多少？
（2）当只闭合开关时，两端电压是多少？
（3）电流表的最大示数是多少？
26. 电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V10（20）A，3000r/”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
额定电压
220V
50Hz
额定功率
加热
880W
保温
44W
考生注意：
1．考试时间80分钟
2．全卷共四道大题，26个小题，总分80分
一、选择题（本题共10个小题，每小题2分，共20分。1～8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）
1. 下列仪器用来测量电功的是（ ）
A. 电压表B. 电能表C. 电流表D. 验电器
2. 由欧姆定律公式变形得，对此，下列说法中正确的是 （ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 一旦发生触电事故，应先断开电源再进行抢救
B. 使用试电笔时，手指不能接触笔尾金属体
C. 选用插座时，所有家用电器都使用两孔插座
D. 空气开关跳闸后，重新闭合开关就可以了
4. 如图所示，是定值电阻和小灯泡L中电流随电压变化的图象，由图象可知（ ）
A. 乙是小灯泡的图象
B. 定值电阻的阻值为5Ω
C. 定值电阻和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
5. 下列关于磁场和磁感线的说法，正确的是（ ）
A. 磁感线是磁场中实际存在的曲线
B. 磁场看不见、摸不着，所以它并不存在
C. 磁感线的疏密程度能反映磁场的强弱程度
D. 地磁场的磁感线是从地球北极附近发出回到南极附近
6. 为检查照明电路的故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两个接线柱上，如图所示。在检查某盏灯之前，先断开所有开关，再闭合该支路开关，则下列判断正确的是（ ）
A. “校验灯”恰能正常发光，说明该支路短路
B. “校验灯”恰能正常发光，说明该支路工作正常
C. “校验灯”发光呈暗红色，说明该支路短路
D. “校验灯”发光呈暗红色，说明该支路断路
7. 将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音机就会发出“喀啦喀啦”的声音，这是因为收音机收到了电池与导线产生的（ ）
A 超声波B. 次声波C. 电磁波D. 光波
8. 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多
9. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻。在某次测试时电压表示数变大，表明（ ）
A. 酒精气体传感器的电阻变大B. 测试到的酒精气体浓度变大
C. 测试到的酒精气体浓度变小D. 通过酒精气体传感器的电流变大
10. 小灯泡L额定电压为3V，它的I﹣U关系图像如图甲所示。把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。已知电源电压恒定，滑动变阻器铭牌标有“10Ω 2A”的字样。下列说法正确的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.25W
二、填空题（本题共8个小题，每空1分，共16分）
11. 生活中各种用电器工作时都要消耗电能，电能属于________(选填“一次"或“二次”)能源；我国核能利用的技术已居于世界领先地位，其中氢弹利用的就是________(选填“裂变"或“聚变")在瞬间释放的能量。
12. 如图所示为小华同学探究“让线圈转起来”的实验装置图，要改变线圈转动方向，可采用只改变_______或只改变_______的方法。
13. 如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R1互换位置后，发现三表示数均不变，则电源电压为__V，电阻R2的阻值是__Ω。
14. 电阻R1与R2的I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．
15. 如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为4:3，则通过、的电流之比为__________；当开关S断开，甲、乙两表为电流表时，两表示数之比为__________。
16. 某同学设计了如图所示的双向开关电路，电源电压保持不变，灯标有“3V 3W”的字样，灯标有“6V 3W”的字样。当开关拨至2位置且滑片滑到A端时，灯恰好正常发光。当开关拨至1位置时，要使灯正常发光，滑动变阻器接入电路中的阻值应为_______Ω。通过控制开关S，使灯、分别正常发光时，两种电路的总功率之比为_______。（灯丝电阻不随温度变化）
17. 两个电阻的阻值之比，若将它们串联在电路中，相同时间内消耗的电能之比________；已知，将它们并联在4V的电路中后，两个电阻在100s内产生的总热量是_______J。
18. 如图所示为小明同学设计的具有保温、加热两挡调节功能的电加热器电路，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为___________Ω；电加热器处于加热挡时的功率为___________W。
三、作图与实验探究题（本题共6个小题，共30分）
19.
（1）请根据如图所示的实物电路，在虚线框内画出相应的电路图。
（2）根据图中小磁针静止时的指向，在括号内标出通电螺线管的极性（“N”或“S”）以及电源的“+”“-”极。
20. 用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中，通过观察______________来判断电路中是否有感应电流。
(2)闭合开关，若导体ab不动，左右移动磁铁，电路中______（选填“有”或“无”）感应电流
(3)在仪器和电路连接都完好的情况下，某小组的实验现象不太明显。请提出一条改进措施：______________________________________________________。
(4)该实验的结论是：闭合电路的一部分导体，在磁场中做_________磁感线运动时，导体中就会产生感应电流。
21. 小红想探究“影响电磁铁磁性强弱的因素”，于是她制作了简易电磁铁甲、乙（铁芯相同），并设计了如图所示的电路。
（1）闭合开关S，当滑动变阻器滑片向_______移动时，电磁铁甲、乙吸引大头针的个数增加，说明_______一定时，电流越_______，电磁铁的磁性越强。
（2）根据图示情景可知，_______（填“甲”或“乙”）电磁铁的磁性强，说明_______一定时，_______，电磁铁的磁性越强。
22. 某学习小组做“探究电流与电阻关系”的实验，电源电压为4.5V且保持不变。
（1）请用笔画线代替导线将图甲所示的电路连接完整（要求向右移动滑动变阻器的滑片时，电流表示数变小）______；
（2）此实验中滑动变阻器的作用是保护电路和______；
（3）连接好电路，闭合开关后，发现电流表有示数，电压表无示数，则电路故障可能是定值电阻R______（填“短路”或“断路”）；
（4）排除故障后，继续实验。如图乙所示是小组同学根据测得的实验数据绘制的电流I与电阻R的关系图像，由图像可知电阻R两端的电压为______V。由图像可得出的实验结论是______；
（5）实验中定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，为完成整个实验，滑动变阻器的最大阻值至少是______Ω。
23. 小明同学为了探究通电导体产生热量的影响因素，做了如图所示的实验。甲、乙两个相同的容器中密封着等量的空气，R1、R2、R3分别为阻值不变的电阻丝。
（1）实验中通过观察U形管中液面的_______来体现导体产生热量的多少，这种研究问题的方法是_______；
（2）实验中电阻丝R3的作用是_______；
（3）通电一段时间后，通过对比观察可知，_______（填“甲”或“乙”）容器中的电阻丝产生的热量多。由此可得出的结论是______________；
（4）若通过电阻丝R1的电流为2A，通电时间为20s时，电阻丝R2产生的热量为_______J。
24. 如图甲所示是小明和同学做“测定小灯泡额定功率”的实验电路，电源电压为6V，已知小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω。
（1）请你用笔画线代替导线把未连接完的实物电路连接成正确的完整电路。要求：导线不交叉且滑动变阻器滑片向右移动小灯泡变亮；
（2）闭合开关前，滑动变阻器的滑片应置于_______（填“A”或“B”）端。若实验室有三种规格的滑动变阻器，分别是甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”，则小明应选用_______（填“甲”“乙”或“丙”）；
（3）闭合开关，当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使小灯泡正常发光，应将滑片向_______（填“左”或“右”）移动；小明进一步测量并绘制出小灯泡的电流随电压变化的曲线如图丙所示，通过图象可知小灯泡正常发光时的电功率为_______W。该图象是一条曲线而不是直线的原因是小灯泡的电阻随_______的变化而改变。
四、综合应用题（本题共2个小题，共14分）
25. 如图所示，电源电压保持不变，。当只闭合开关时，电流表示数是0.3A。求：
（1）电源电压是多少？
（2）当只闭合开关时，两端电压是多少？
（3）电流表的最大示数是多少？
26. 电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V10（20）A，3000r/”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
额定电压
220V
50Hz
额定功率
加热
880W
保温
44W
