2024年黑龙江省绥化市明水县中考一模物理试题（原卷版+解析版）
展开
这是一份2024年黑龙江省绥化市明水县中考一模物理试题（原卷版+解析版），文件包含2024年黑龙江省绥化市明水县中考一模物理试题原卷版docx、2024年黑龙江省绥化市明水县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。

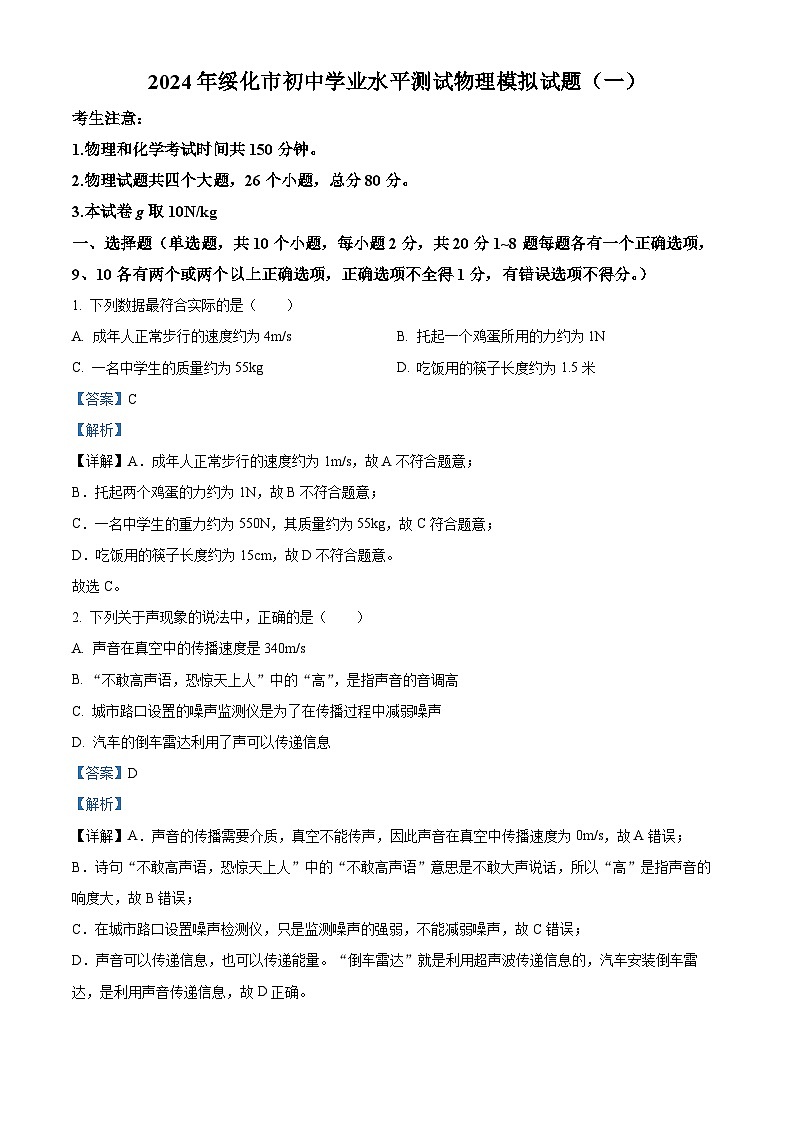

1.物理和化学考试时间共150分钟。
2.物理试题共四个大题，26个小题，总分80分。
3.本试卷g取10N/kg
一、选择题（单选题，共10个小题，每小题2分，共20分1~8题每题各有一个正确选项，9、10各有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分。）
1. 下列数据最符合实际的是（ ）
A. 成年人正常步行的速度约为4m/sB. 托起一个鸡蛋所用的力约为1N
C. 一名中学生的质量约为55kgD. 吃饭用的筷子长度约为1.5米
【答案】C
【解析】
【详解】A．成年人正常步行的速度约为1m/s，故A不符合题意；
B．托起两个鸡蛋的力约为1N，故B不符合题意；
C．一名中学生的重力约为550N，其质量约为55kg，故C符合题意；
D．吃饭用的筷子长度约为15cm，故D不符合题意。
故选C。
2. 下列关于声现象的说法中，正确的是（ ）
A. 声音在真空中的传播速度是340m/s
B. “不敢高声语，恐惊天上人”中的“高”，是指声音的音调高
C. 城市路口设置的噪声监测仪是为了在传播过程中减弱噪声
D. 汽车的倒车雷达利用了声可以传递信息
【答案】D
【解析】
【详解】A．声音的传播需要介质，真空不能传声，因此声音在真空中传播速度为0m/s，故A错误；
B．诗句“不敢高声语，恐惊天上人”中的“不敢高声语”意思是不敢大声说话，所以“高”是指声音的响度大，故B错误；
C．在城市路口设置噪声检测仪，只是监测噪声的强弱，不能减弱噪声，故C错误；
D．声音可以传递信息，也可以传递能量。“倒车雷达”就是利用超声波传递信息的，汽车安装倒车雷达，是利用声音传递信息，故D正确。
故选D。

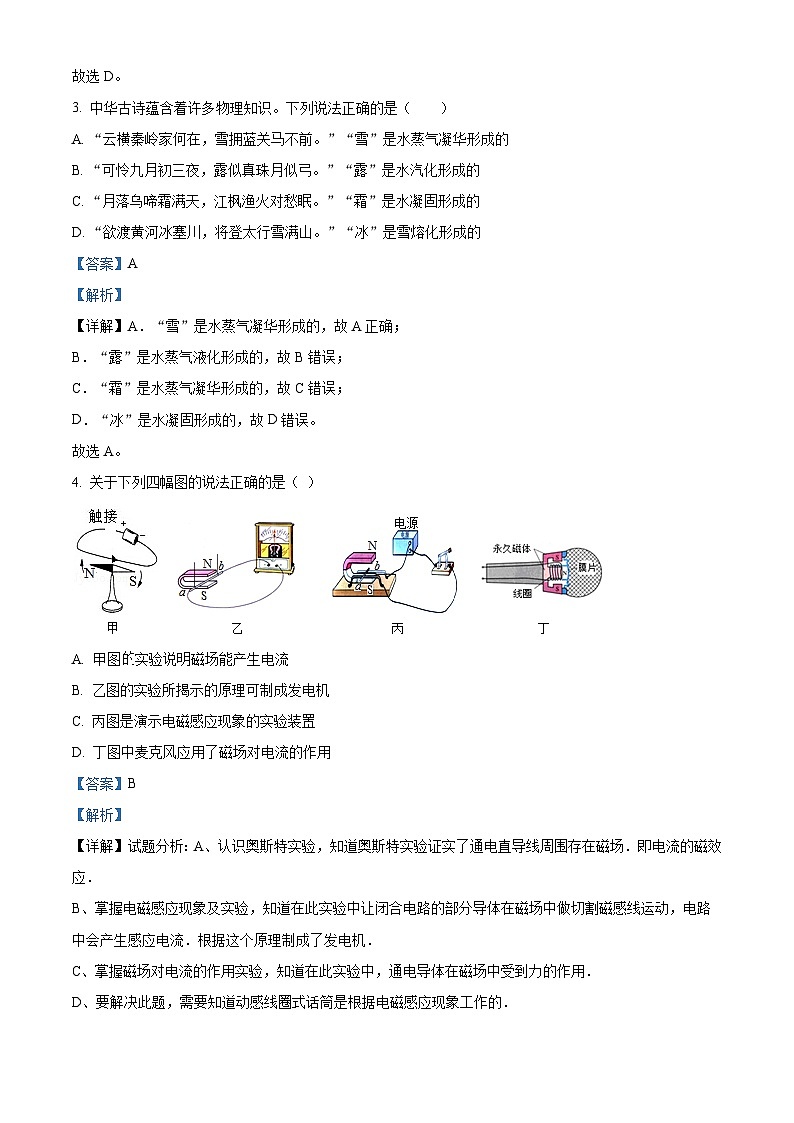

3. 中华古诗蕴含着许多物理知识。下列说法正确的是（ ）
A. “云横秦岭家何在，雪拥蓝关马不前。”“雪”是水蒸气凝华形成的
B. “可怜九月初三夜，露似真珠月似弓。”“露”是水汽化形成的
C. “月落乌啼霜满天，江枫渔火对愁眠。”“霜”是水凝固形成的
D. “欲渡黄河冰塞川，将登太行雪满山。”“冰”是雪熔化形成的
【答案】A
【解析】
【详解】A．“雪”是水蒸气凝华形成的，故A正确；
B．“露”是水蒸气液化形成的，故B错误；
C．“霜”是水蒸气凝华形成的，故C错误；
D．“冰”是水凝固形成的，故D错误。
故选A。
4. 关于下列四幅图的说法正确的是（ ）
A. 甲图实验说明磁场能产生电流
B. 乙图的实验所揭示的原理可制成发电机
C. 丙图是演示电磁感应现象的实验装置
D. 丁图中麦克风应用了磁场对电流的作用
【答案】B
【解析】
【详解】试题分析：A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．

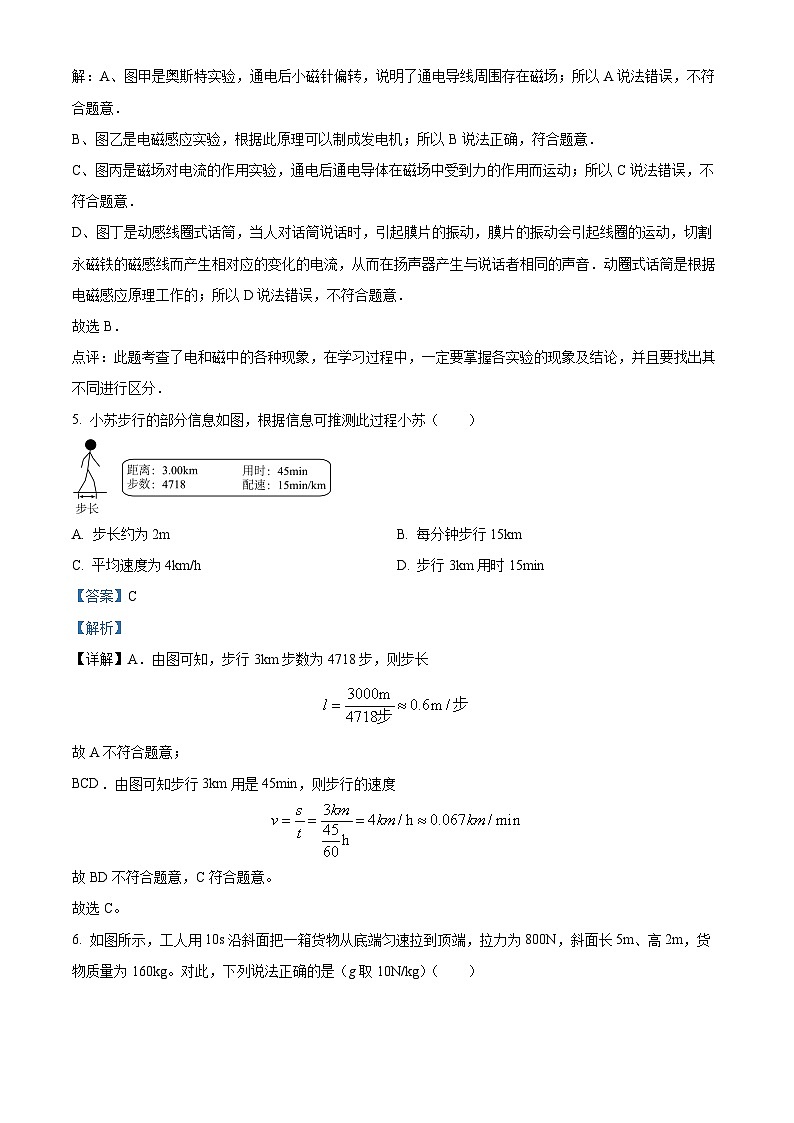

解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．
B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．
C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．
故选B．
点评：此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分．

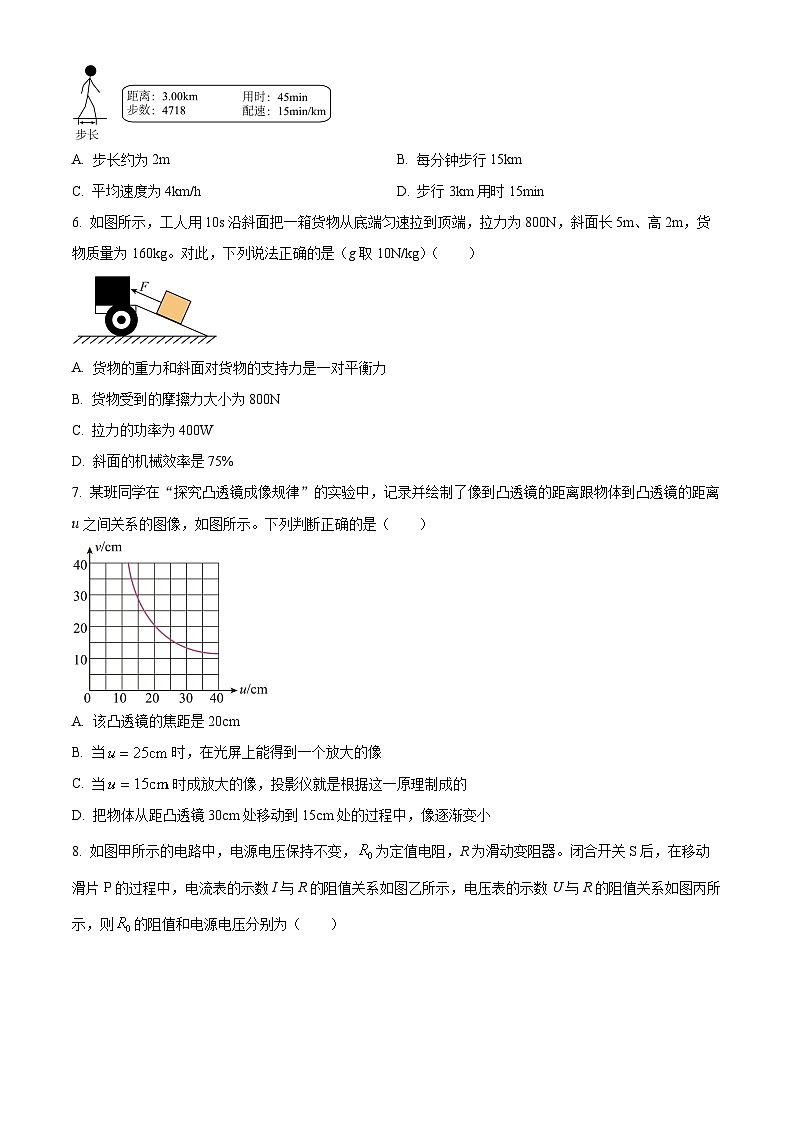

5. 小苏步行的部分信息如图，根据信息可推测此过程小苏（ ）
A. 步长约为2mB. 每分钟步行15km
C. 平均速度为4km/hD. 步行3km用时15min
【答案】C
【解析】
【详解】A．由图可知，步行3km步数为4718步，则步长
故A不符合题意；
BCD．由图可知步行3km用是45min，则步行的速度
故BD不符合题意，C符合题意。
故选C。
6. 如图所示，工人用10s沿斜面把一箱货物从底端匀速拉到顶端，拉力为800N，斜面长5m、高2m，货物质量为160kg。对此，下列说法正确的是（g取10N/kg）（ ）
A. 货物的重力和斜面对货物的支持力是一对平衡力
B. 货物受到的摩擦力大小为800N
C. 拉力的功率为400W
D. 斜面的机械效率是75%
【答案】C
【解析】
【详解】A．货物的重力和斜面对货物的支持力方向不在同一直线上，不是一对平衡力，故A错误；
B．拉力做的功为
有用功为
克服摩擦力做的功
由得，货物受到的摩擦力大小为
故B错误；
C．拉力的功率为
故C正确；
D．斜面的机械效率是
故D错误。
故选C。
7. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离跟物体到凸透镜的距离u之间关系的图像，如图所示。下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时，在光屏上能得到一个放大的像
C. 当时成放大像，投影仪就是根据这一原理制成的
D. 把物体从距凸透镜30cm处移动到15cm处的过程中，像逐渐变小
【答案】C
【解析】
【详解】A．由图可知，当u=20cm 时，v=20cm，根据凸透镜成像规律可知，当物体在二倍焦距位置时，物距等于像距，所以
即
故A错误；
B．当u=25cm时，u＞2f，此时成倒立、缩小的实像，故B错误；
C．当u=15cm时，f＜u＜2f，此时成倒立、放大的实像，投影仪成像原理与之相同，故C正确；
D．由图可知，把物体从距凸透镜30cm处移动到15cm处过程中，此时物距变小，像距变大，像变大，故D错误。
故选C 。
8. 如图甲所示的电路中，电源电压保持不变，为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则的阻值和电源电压分别为（ ）
A. 10Ω 12VB. 12Ω 10VC. 15Ω 9VD. 9Ω 15V
【答案】A
【解析】
【详解】分析电路图可知，与串联，电流表测电路电流，电压表测电压。由乙图可知，当时，电路电流为0.4A，则电源电压为
①
由丙图可知，当时，电压为3V，则电压为，根据串联分压原理，则有
②
联立①②，解得电源电压，。故A符合题意，BCD不符合题意。
故选A。
9. 如图所示，放在水平桌面上的完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A. 三个正方体受到的浮力大小关系为
B. 三个正方体的密度大小关系是
C. 容器对桌面的压力大小关系为
D. 三个正方体下表面受到水压力大小关系为
【答案】ACD
【解析】
【详解】A．由题可知，三个正方体排开液体的体积关系为
VA由浮力公式F浮=ρ液gV排可知，浮力的大小关系为
故A正确；
B．因为A和B在液体中处于漂浮状态，而C在液体中处于悬浮状态，所以它们的重力均等于它们所受的浮力，则
GA而三个正方体的体积均相等，所以由公式
可得
故B错误；
C．因为容器放在水平桌面上，所以容器对桌面的压力等于容器、正方体和水三者的重力之和，正方体的重力等于其排开水的重力，将正方体用与其排开液体的等体积的水替换后，三个容器中的水的重力均相同，所以三个容器对桌面的压力大小均相等，故C正确；
D．由公式p=ρ水gh可知，三个正方体下表面受到的压强大小关系为
pA再根据公式F=pS可知，三个正方体下表面受到水的压力大小关系为
故D正确。
故选ACD。
10. 如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压恒定不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的变化关系如图乙所示。则下列说法正确的是（ ）
A. 电源电压为6V
B. 此电路中消耗的电功率变化范围为0.4~3.6W
C. 滑动变阻器的最大阻值为30Ω
D. 当滑动变阻器的滑片P在中点时，电路消耗的总功率为1.8w
【答案】ABD
【解析】
【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
A．定值电阻
R1=
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知此时电流I1=0.6A，则电源电压为
U=I1R1=0.6A×10Ω=6V
故A正确；
B．当电路中电流最大时I1=0.6A，定值电阻R1的功率最大，最大功率为
（0.6A）2×10Ω=3.6W
当电路中电流最小时I2=0.2A，定值电阻R1的功率最小，最小功率为
（0.2A）2×10Ω=0.4W
故B正确；
C．当电路中电流最小时I2=0.2A，变阻器接入阻值最大，此时U滑=4V，则最大阻值为
故C错误；
D．当滑动变阻器的滑片P在中点时，接入阻值为10Ω，则电路中总电阻为
电路消耗的总功率为
故D正确。
故选ABD。
二、填空题（本题共8个小题，每空1分，共16分）
11. 走近加油站，会闻到汽油的味道，是因为分子在不停地做______。秋冬季节工作人员进入加油站工作前，一般会手摸静电释放器（如图所示）将人体聚集的电荷导入大地，若人体带负电荷，则瞬间电流方向是从______ （选填“静电释放器到人体”或“人体到静电释放器”）。
【答案】 ①. 无规则运动 ②. 静电释放器到人体
【解析】
【详解】[1]走近加油站时，闻到汽油味，这是因为汽油分子在不停地做无规则运动，属于扩散现象。
[2]若人体带负电荷，则负电荷的定向移动方向是从人体到静电释放器，由于将负电荷定向移动的反方向规定为电流的方向，则瞬间电流方向是由静电释放器到人体。
12. 下图甲中物体的长度是______cm，停表指示的时间是______s
【答案】 ①. 3.00 ②. 100
【解析】
【详解】[1]使用刻度尺测物体长度，读数时视线与刻线相垂直，测量结果要估读到分度值的下一位；由图甲知，刻度尺的分度值为1mm，测量的始端在零刻度处，末端在3.00cm处，所以物体的长度为L=3.00；
[2]秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为2min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在40s处，即秒表的读数为1min40s=100s。
13. 如图甲所示重为8N的物体在水平压力F的作用下在竖直的墙壁上运动，F的大小随时间t的变化关系及物体运动的速度v随时间t的变化关系如图乙所示。由图像可知，当时，物体所受摩擦力为______N；当时，物体所受摩擦力为______N
【答案】 ①. 8 ②. 8
【解析】
【详解】[1]由图可知，当t=1s时，物体静止，则物体在竖直方向受到的重力和静摩擦力是一对平衡力，它们大小相等，方向相反。已知物体重力为8N，则此时受到的摩擦力大小为8N。
[2]当t=5s时，由图可知物体运动速度为1m/s，物体做匀速直线运动，在竖直方向上受到的重力和滑动摩擦力是一对平衡力，它们大小相等，方向相反，物体受到的重力大小为8N，则此时物体受到的滑动摩擦力大小为8N。
14. 如图所示的电路中，电源电压保持不变，当开关闭合，断开，甲、乙为电流表时，两表示数之比是，则______；当开关、都闭合，甲、乙两表为电压表时，甲、乙两表示数之比为______。
【答案】 ①. 1∶4 ②. 5∶4
【解析】
【详解】[1]当开关S1闭合，S2断开，甲、乙为电流表时，R1与R2并联，电流表甲测通过电阻R2的电流I1，电流表乙测干路电流I2，由于并联电路电阻跟电流成反比，I1∶I2=1∶5，所以有
[2]当开关S1、S2都闭合，甲、乙为电压表时，R1与R2串联，电压表甲测通电源电压U，电压表乙测R2两端电压U2，由于串联电路电阻两端的电压跟电阻成正比，所以
所以甲、乙两表示数之比为
15. 小丽用相同的电加热器分别对质量为0.2kg的水和0.3kg的另一种液体进行加热，得到的实验数据如图所示，则水在16min内吸收的热量为______J，另一种液体的比热容为______ J/(kg·℃)。[c水=4.2×103J/(kg·℃)]
【答案】 ①. 2.52×104 ②. 1.4×103
【解析】
【详解】[1]由图像可知，水的初温是10℃，16min时的末温是40℃，则水在16min内吸收的热量为
Q水吸=c水m水(t水-t0水)=4.2×103J/(kg·℃)×0.2kg×(40℃-10℃)=2.52×104J
[2]水16min吸收的热量是2.52×104J，所以水8min吸收的热量为
由于是用相同的电加热器加热，所以水和另一种液体在相同的时间内吸收的热量是相同的，即另一种液体8min吸收的热量也为1.26×104J。由图像可知，另一种液体从开始加热到第8min温度从20℃升高到50℃，根据公式Q水吸=c水m水(t水-t0水)可知，另一种液体的比热容为
16. 如图是汽油机的______冲程；该汽油机1秒内对外做功20次，则飞轮转速为______r/min。
【答案】 ①. 压缩 ②. 2400
【解析】
【详解】[1]由图可知，进气门、排气门都关闭，活塞由下向上运动，所以此冲程的名称是压缩冲程。
[2]四冲程汽油机秒对外做功次，则对外做功次，根据四冲程汽油机每个工作循环，完成个冲程，飞轮转动周，对外做功次可知，飞轮转动周，所以飞轮的转速是。
17. 较轻的原子核结合成为较重的原子核发生____（选填“核裂变”或“核聚变”）可以释放出巨大的核能，太阳的能量源自于这样的核反应。冬天的早晨大雾弥漫，太阳升起后浓雾渐渐散去，雾气消散是___现象（填物态变化名称）。
【答案】 ①. 核聚变 ②. 汽化
【解析】
【详解】[1]重的原子核分裂成较轻的原子核的一种核反应叫做核裂变，较轻的原子核结合成较重的原子核的一种核反应叫做核聚变，太阳的能量源自于核聚变。
[2]冬天的早晨大雾弥漫，太阳升起后浓雾渐渐散去，雾气吸热消散，是汽化现象。
18. 如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒，物体乙的质量为6kg，物体乙受到的重力是______N，甲的重力为700N，把甲乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲受到地面的支持力______N。
【答案】 ①. 60 ②. 660
【解析】
【详解】[1]根据G=mg可得，物体乙受到的重力是
[2]物体乙对B端的拉力为
设物体甲对A端的拉力为FA，根据杠杆平衡条件可得
可得，物体甲对A端的拉力为
根据物体间力的作用是相互的，绳子对物体甲的拉力为
对物体甲受力分析可知，其受到竖直向下的重力、绳子对其竖直向上的拉力和地面对其竖直向上的支持力作用，则有
所以物体甲受到地面的支持力为
三、作图、实验探究题（本题共6个小题，共30分）
19. 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．
【答案】
【解析】
【详解】光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大于入射角，即折射光线向界面偏折．如图：
20. 请在图中标出小磁针左端的磁极和电源左端的极性
【答案】
【解析】
【详解】由图知螺线管的两极，根据右手安培定则得，电流从螺线管右后端流入，左前端流出，所以电源的左端为电源的负极；根据异名磁极相互吸引的特点，小磁针的左端为S极，如图所示：
21. 如图甲、乙所示，用天平、量筒测量金属块的密度。
（1）把天平放在水平工作台上，将游码移到标尺左端的______处，调节平衡螺母，使横梁平衡；
（2）将金属块放在天平左盘里，用镊子向右盘加减砝码并移动游码，当天平再次平衡时，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块的质量为______g；
（3）将金属块用细线系好，轻轻放入盛有40mL水的量筒中，水面升高到如图乙所示的位置，则金属块的体积为______，金属块的密度为______；
（4）利用弹簧测力计、烧杯和水，也可以测量出此金属块的密度，如图丙、丁所示。将金属块挂在弹簧测力计下端的挂钩上，测出金属块的重力为G，再将金属块浸没在装有水的烧杯中静止，读出此时弹簧测力计的示数为F。则金属块的密度为______。（用已知量的字母和表示）
【答案】 ①. 零刻度线 ②. 62 ③. 20 ④. 3.1 ⑤.
【解析】
【详解】（1）[1]天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使指针指到分度盘中央，使天平的横梁水平平衡。
（2）[2]由图甲知道，游码读左端刻度值，标尺的分度值为0.2g，金属块的质量为
（3）[3]由图乙知道，放入金属后量筒内液体和金属的总体积为，金属块的体积为
[4]金属块的密度为
（4）[5]由图丙可知，金属块的重力为G，由图丁可知，金属块浸没在水中受到的浮力为，金属块的体积为
金属块的密度为
22. 在做“观察水的沸腾”实验中，小华使用的实验装置如图甲所示，根据实验数据作出的“温度-时间”图像如图乙所示。
（1）小华在组装装置甲时，要分别调节铁夹M、铁圈N的高度，其中首先调节的是（填“M”或“N”）______的高度；
（2）由图乙可知，实验测得水的沸点是______℃，说明当地的气压（选填大于、小于或等于）______1标准大气压，水在沸腾的过程中温度将______（选填“升高”“降低”或“不变”）；
（3）另外两同学也选用相同的装置做该实验，他们绘制的沸腾图像如图丙所示，a、b图像不同的原因是______。
（4）小华在实验中发现如图丁A、B所示的两种情形，其中图______是水在沸腾时的情况。
【答案】 ①. N ②. 97 ③. 小于 ④. 不变 ⑤. 水的质量不同 ⑥. A
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以首先调节的是铁圈N的高度。
（2）[2][3][4]由图乙知，水在沸腾过程中温度保持97℃不变，所以水的沸点为97℃；沸点低于标准大气压的沸点，说明当地的气压小于标准大气压；水沸腾过程中持续吸热，但温度不变。
（3）[5]图丙中的图象可知，a升温快、b升温慢，在装置相同的情况下，产生这种差异的原因是两次实验中水的质量不同，b组水的质量大于a组水的质量。
（4）[6]A图气泡在上升过程中体积不断变大，所以A是沸腾时的情况；B图气泡在上升过程中体积不断减小，所以B是沸腾前的情况。
23. 在探究“物体的动能跟哪些因素有关”的实验中，如图甲、乙、丙所示，将A、B、C三个钢球先后从同一装置高度分别为、、的位置由静止开始滚下（，），水平面上同一位置的木块被撞出一段距离后停下。请回答以下问题：
（1）该实验探究的是______（选填“木块”或“钢球”）的动能；
（2）实验通过观察木块被钢球撞出后______的长短，来判断钢球动能的大小，这种研究问题的方法叫______；
（3）比较______两图进行的实验，可以探究钢球动能大小与速度有关；
（4）比较甲、丙两图进行的实验，可以探究钢球动能大小与______有关。此探究过程中两球刚好运动到水平面时的速度______（选填“相等”或“不相等”）。
【答案】 ①. 钢球 ②. 移动距离 ③. 转换法 ④. 甲、乙 ⑤. 质量 ⑥. 相等
【解析】
【详解】（1）[1]该实验研究的主体是钢球，研究的是钢球动能的大小与速度和质量的关系。
（2）[2][3]该实验中钢球动能大小是通过木块移动的距离体现的，木块被撞的越远，说明钢球的动能越大，被撞的越近，说明钢球的动能越小，这里采用了转换法的思想。
（3）[4]探究钢球动能大小与速度的关系，应多次让同一钢球从斜面不同高度上静止滚下，控制钢球的质量相同，改变钢球的速度，故选甲、乙两图。
（4）[5][6]比较甲、丙两图进行的实验，小球从斜面的同一高度滚下，钢球到达水平面时的速度相同，小球的质量不同，探究钢球动能与物体质量的关系，可以得到速度相同，质量越大，钢球推动木块移动的距离越大，动能越大。
24. 小成同学根据已学知识设计了如下两个实验。
实验1：如图1所示，小成用细线拴住一个乒乓球，将细线的一端固定在容器底，向容器内倒入适量水后，看到乒乓球将细线拉直后静止在水里，之后他又用另一根细线拴住一个重物挂在容器侧壁上。
（1）重物静止时，发现拴乒乓球的细线与挂重物的细线平行，说明浮力的方向是竖直向下的；
（2）此时乒乓球受到的浮力______（选填“大于”“等于”或“小于”）重力；
实验2：小成还探究了浮力的大小与哪些因素有关，分别做了如图2所示的实验。（细线的质量和体积均忽略不计，小石块不吸水）
（3）小成将石块浸没在装满煤油的溢水杯中，如图2丙所示，发现，可得到的结论是______；除了用水和煤油外，他还用其它液体进行了实验，他这样做的目的是______（选填“减小误差”或“寻找普遍规律”）；
实验3：小成继续实验以验证阿基米德原理。
（4）图2甲步骤中，某同学指出溢水杯未装满，这样会导致浮力偏______；
（5）小成完善后继续进行实验，最后比较、、、的大小，若发现______，即可验证阿基米德原理。
【答案】 ①. 大于 ②. 见解析 ③. 寻找普遍规律 ④. 小 ⑤.
【解析】
【详解】（2）[1]根据题意可知，乒乓球将细线拉直后静止在水里，乒乓球受重力、向下的拉力和浮力而平衡，说明乒乓球受到的浮力大于重力，根据细线的方向总是和重垂线平行知，浮力的方向是竖直向上。
（3）[2]如图2丙，F5＞F3， 重物浸没在两种密度不同的液体中，所受的拉力不同，浮力不同，说明：物体排开液体体积相同时，物体受到的浮力大小与液体的密度有关。
[3]为了排除偶然性，寻找普遍规律，所以除了用水和煤油外，他还用其它液体进行了实验。
（4）[4]在溢水杯装满水时，物体排开的水才能全部溢出，所以如果溢水杯中的水未装满，收集到排开水的重力会偏小。
（5）[5]由称重法知，石块浸没水中受到的浮力为
F浮=F1-F3
石块排开水的重力为
G排=F4-F2
若
F1-F3=F4-F2
说明F浮=G排，即可验证阿基米德原理。
25. 如图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压恒为6V，小灯泡的额定电压为3.8V（电阻约为10Ω）。
(1)连接电路时，开关应处于______状态；闭合开关前，滑动变阻器滑片应置于______（选填“A”或“B”）端；
(2)当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率为______W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V，则故障可能是小灯泡______（选填“短路”或“断路”）；
(3)完成测量后，同学们找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。接10Ω电阻时，电流表的示数为0.2A；换接20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动，使电压表的示数为______V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
【答案】 ①. 断开 ②. B ③. 1.14 ④. 断路 ⑤. B ⑥. 2
【解析】
【详解】(1)[1][2]为保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于B端使其接入的电阻最大。
(2)[3]电压表测量灯泡两端电压，当电压表的示数为3.8V时，电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为
[4]在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V即接近电源电压，则故障可能是小灯泡断路，造成电压表串联在电路中。
(3)[5][6]接10Ω电阻时，电流表的示数为0.2A，则电压表示数应为
换接20Ω的电阻后，根据串联分压特点，定值电阻分得的电压变大，闭合开关后，应将滑动变阻器的滑片向B端移动，使电压表的示数为2V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
四、计算题（25题6分，26题8分，共14分）
26. 边长为0.1m、重为20N的实心正方体A放置在装有水的圆柱形容器底部，水深为0.45m，容器底面积为。现用图甲所示的滑轮组将其匀速提升（忽略绳重和摩擦），滑轮组绳子自由端的拉力为F，物体A下表面到容器底部的距离为h，F与h的关系如图乙所示。求：（）
（1）A未露出水面时所受的浮力；
（2）滑轮组中动滑轮的重力；
（3）A完全脱离水面后，水对容器底部的压强。
【答案】（1）10N；（2）5N；（3）
【解析】
【详解】解：（1）正方体A的体积为
A未露出水面时排开水的体积为
A未露出水面时所受的浮力为
（2）由图甲可知有效绳子段数，当A完全脱离水面时，滑轮组绳子自由端的拉力达到最大值，不计绳子重力和绳子与滑轮间的摩擦，根据可知，该滑轮组中的动滑轮的重力为
（3）当A完全脱离水面后，水面将会降低，水面下降的高度为
此时水深为
则A完全脱离水面后，水对容器底部的压强为
答：（1）A未露出水面时所受的浮力为10N；
（2）滑轮组中动滑轮的重力为5N；
（3）A完全脱离水面后，水对容器底部的压强为。
27. 如图是小明家新购买的可折叠电热水壶，相关参数如表（电热丝电阻不变）。小明关闭家中其他用电器，使用热水壶将一满壶 20℃的水加热至沸腾（标准大气压）共用了 7min，同时发现标有 3600 imp/(kW·h)的电能表的指示灯共闪烁了 210 次。求：
（1）电热水壶正常工作时的电流；
（2）电热水壶加热的效率；
（3）上述烧水过程中热水壶的实际电压。
【答案】（1）2.75A；（2）80%；（3）200V
【解析】
【分析】
【详解】解：（1）根据P=UI可得，电热水壶正常工作时的电流
I==2.75A
（2）水的体积
V=0.5L=0.5×10-3m3
水的质量
m=ρV=1×103kg/m3×0.5×10-3m3=0.5kg
水吸收的热量
Q=cm(t-t0)=4.2×103J/(kg·℃)×0.5kg×(100℃-20℃)=1.68×105J
电热水壶消耗的电能
W=×3.6×106J=2.1×105J
电热水壶加热的效率为
η=＝80%
（3）电热丝的电阻值
R==80Ω
实际功率
=500W
上述烧水过程中热水壶的实际电压
=200V
答：（1）电热水壶正常工作时的电流是2.75A；
（2）电热水壶加热的效率是80%；
（3）上述烧水过程中热水壶的实际电压是200V。产品型号
NSH0607
最大容量
0.5L
额定电压
220V
额定功率
605W
适用电压
100﹣240V
1.物理和化学考试时间共150分钟。
2.物理试题共四个大题，26个小题，总分80分。
3.本试卷g取10N/kg
一、选择题（单选题，共10个小题，每小题2分，共20分1~8题每题各有一个正确选项，9、10各有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分。）
1. 下列数据最符合实际的是（ ）
A. 成年人正常步行的速度约为4m/sB. 托起一个鸡蛋所用的力约为1N
C. 一名中学生的质量约为55kgD. 吃饭用的筷子长度约为1.5米
【答案】C
【解析】
【详解】A．成年人正常步行的速度约为1m/s，故A不符合题意；
B．托起两个鸡蛋的力约为1N，故B不符合题意；
C．一名中学生的重力约为550N，其质量约为55kg，故C符合题意；
D．吃饭用的筷子长度约为15cm，故D不符合题意。
故选C。
2. 下列关于声现象的说法中，正确的是（ ）
A. 声音在真空中的传播速度是340m/s
B. “不敢高声语，恐惊天上人”中的“高”，是指声音的音调高
C. 城市路口设置的噪声监测仪是为了在传播过程中减弱噪声
D. 汽车的倒车雷达利用了声可以传递信息
【答案】D
【解析】
【详解】A．声音的传播需要介质，真空不能传声，因此声音在真空中传播速度为0m/s，故A错误；
B．诗句“不敢高声语，恐惊天上人”中的“不敢高声语”意思是不敢大声说话，所以“高”是指声音的响度大，故B错误；
C．在城市路口设置噪声检测仪，只是监测噪声的强弱，不能减弱噪声，故C错误；
D．声音可以传递信息，也可以传递能量。“倒车雷达”就是利用超声波传递信息的，汽车安装倒车雷达，是利用声音传递信息，故D正确。
故选D。
3. 中华古诗蕴含着许多物理知识。下列说法正确的是（ ）
A. “云横秦岭家何在，雪拥蓝关马不前。”“雪”是水蒸气凝华形成的
B. “可怜九月初三夜，露似真珠月似弓。”“露”是水汽化形成的
C. “月落乌啼霜满天，江枫渔火对愁眠。”“霜”是水凝固形成的
D. “欲渡黄河冰塞川，将登太行雪满山。”“冰”是雪熔化形成的
【答案】A
【解析】
【详解】A．“雪”是水蒸气凝华形成的，故A正确；
B．“露”是水蒸气液化形成的，故B错误；
C．“霜”是水蒸气凝华形成的，故C错误；
D．“冰”是水凝固形成的，故D错误。
故选A。
4. 关于下列四幅图的说法正确的是（ ）
A. 甲图实验说明磁场能产生电流
B. 乙图的实验所揭示的原理可制成发电机
C. 丙图是演示电磁感应现象的实验装置
D. 丁图中麦克风应用了磁场对电流的作用
【答案】B
【解析】
【详解】试题分析：A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．
解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．
B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．
C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．
故选B．
点评：此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分．
5. 小苏步行的部分信息如图，根据信息可推测此过程小苏（ ）
A. 步长约为2mB. 每分钟步行15km
C. 平均速度为4km/hD. 步行3km用时15min
【答案】C
【解析】
【详解】A．由图可知，步行3km步数为4718步，则步长
故A不符合题意；
BCD．由图可知步行3km用是45min，则步行的速度
故BD不符合题意，C符合题意。
故选C。
6. 如图所示，工人用10s沿斜面把一箱货物从底端匀速拉到顶端，拉力为800N，斜面长5m、高2m，货物质量为160kg。对此，下列说法正确的是（g取10N/kg）（ ）
A. 货物的重力和斜面对货物的支持力是一对平衡力
B. 货物受到的摩擦力大小为800N
C. 拉力的功率为400W
D. 斜面的机械效率是75%
【答案】C
【解析】
【详解】A．货物的重力和斜面对货物的支持力方向不在同一直线上，不是一对平衡力，故A错误；
B．拉力做的功为
有用功为
克服摩擦力做的功
由得，货物受到的摩擦力大小为
故B错误；
C．拉力的功率为
故C正确；
D．斜面的机械效率是
故D错误。
故选C。
7. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离跟物体到凸透镜的距离u之间关系的图像，如图所示。下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时，在光屏上能得到一个放大的像
C. 当时成放大像，投影仪就是根据这一原理制成的
D. 把物体从距凸透镜30cm处移动到15cm处的过程中，像逐渐变小
【答案】C
【解析】
【详解】A．由图可知，当u=20cm 时，v=20cm，根据凸透镜成像规律可知，当物体在二倍焦距位置时，物距等于像距，所以
即
故A错误；
B．当u=25cm时，u＞2f，此时成倒立、缩小的实像，故B错误；
C．当u=15cm时，f＜u＜2f，此时成倒立、放大的实像，投影仪成像原理与之相同，故C正确；
D．由图可知，把物体从距凸透镜30cm处移动到15cm处过程中，此时物距变小，像距变大，像变大，故D错误。
故选C 。
8. 如图甲所示的电路中，电源电压保持不变，为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则的阻值和电源电压分别为（ ）
A. 10Ω 12VB. 12Ω 10VC. 15Ω 9VD. 9Ω 15V
【答案】A
【解析】
【详解】分析电路图可知，与串联，电流表测电路电流，电压表测电压。由乙图可知，当时，电路电流为0.4A，则电源电压为
①
由丙图可知，当时，电压为3V，则电压为，根据串联分压原理，则有
②
联立①②，解得电源电压，。故A符合题意，BCD不符合题意。
故选A。
9. 如图所示，放在水平桌面上的完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A. 三个正方体受到的浮力大小关系为
B. 三个正方体的密度大小关系是
C. 容器对桌面的压力大小关系为
D. 三个正方体下表面受到水压力大小关系为
【答案】ACD
【解析】
【详解】A．由题可知，三个正方体排开液体的体积关系为
VA
故A正确；
B．因为A和B在液体中处于漂浮状态，而C在液体中处于悬浮状态，所以它们的重力均等于它们所受的浮力，则
GA
可得
故B错误；
C．因为容器放在水平桌面上，所以容器对桌面的压力等于容器、正方体和水三者的重力之和，正方体的重力等于其排开水的重力，将正方体用与其排开液体的等体积的水替换后，三个容器中的水的重力均相同，所以三个容器对桌面的压力大小均相等，故C正确；
D．由公式p=ρ水gh可知，三个正方体下表面受到的压强大小关系为
pA
故D正确。
故选ACD。
10. 如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压恒定不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的变化关系如图乙所示。则下列说法正确的是（ ）
A. 电源电压为6V
B. 此电路中消耗的电功率变化范围为0.4~3.6W
C. 滑动变阻器的最大阻值为30Ω
D. 当滑动变阻器的滑片P在中点时，电路消耗的总功率为1.8w
【答案】ABD
【解析】
【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
A．定值电阻
R1=
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知此时电流I1=0.6A，则电源电压为
U=I1R1=0.6A×10Ω=6V
故A正确；
B．当电路中电流最大时I1=0.6A，定值电阻R1的功率最大，最大功率为
（0.6A）2×10Ω=3.6W
当电路中电流最小时I2=0.2A，定值电阻R1的功率最小，最小功率为
（0.2A）2×10Ω=0.4W
故B正确；
C．当电路中电流最小时I2=0.2A，变阻器接入阻值最大，此时U滑=4V，则最大阻值为
故C错误；
D．当滑动变阻器的滑片P在中点时，接入阻值为10Ω，则电路中总电阻为
电路消耗的总功率为
故D正确。
故选ABD。
二、填空题（本题共8个小题，每空1分，共16分）
11. 走近加油站，会闻到汽油的味道，是因为分子在不停地做______。秋冬季节工作人员进入加油站工作前，一般会手摸静电释放器（如图所示）将人体聚集的电荷导入大地，若人体带负电荷，则瞬间电流方向是从______ （选填“静电释放器到人体”或“人体到静电释放器”）。
【答案】 ①. 无规则运动 ②. 静电释放器到人体
【解析】
【详解】[1]走近加油站时，闻到汽油味，这是因为汽油分子在不停地做无规则运动，属于扩散现象。
[2]若人体带负电荷，则负电荷的定向移动方向是从人体到静电释放器，由于将负电荷定向移动的反方向规定为电流的方向，则瞬间电流方向是由静电释放器到人体。
12. 下图甲中物体的长度是______cm，停表指示的时间是______s
【答案】 ①. 3.00 ②. 100
【解析】
【详解】[1]使用刻度尺测物体长度，读数时视线与刻线相垂直，测量结果要估读到分度值的下一位；由图甲知，刻度尺的分度值为1mm，测量的始端在零刻度处，末端在3.00cm处，所以物体的长度为L=3.00；
[2]秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为2min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在40s处，即秒表的读数为1min40s=100s。
13. 如图甲所示重为8N的物体在水平压力F的作用下在竖直的墙壁上运动，F的大小随时间t的变化关系及物体运动的速度v随时间t的变化关系如图乙所示。由图像可知，当时，物体所受摩擦力为______N；当时，物体所受摩擦力为______N
【答案】 ①. 8 ②. 8
【解析】
【详解】[1]由图可知，当t=1s时，物体静止，则物体在竖直方向受到的重力和静摩擦力是一对平衡力，它们大小相等，方向相反。已知物体重力为8N，则此时受到的摩擦力大小为8N。
[2]当t=5s时，由图可知物体运动速度为1m/s，物体做匀速直线运动，在竖直方向上受到的重力和滑动摩擦力是一对平衡力，它们大小相等，方向相反，物体受到的重力大小为8N，则此时物体受到的滑动摩擦力大小为8N。
14. 如图所示的电路中，电源电压保持不变，当开关闭合，断开，甲、乙为电流表时，两表示数之比是，则______；当开关、都闭合，甲、乙两表为电压表时，甲、乙两表示数之比为______。
【答案】 ①. 1∶4 ②. 5∶4
【解析】
【详解】[1]当开关S1闭合，S2断开，甲、乙为电流表时，R1与R2并联，电流表甲测通过电阻R2的电流I1，电流表乙测干路电流I2，由于并联电路电阻跟电流成反比，I1∶I2=1∶5，所以有
[2]当开关S1、S2都闭合，甲、乙为电压表时，R1与R2串联，电压表甲测通电源电压U，电压表乙测R2两端电压U2，由于串联电路电阻两端的电压跟电阻成正比，所以
所以甲、乙两表示数之比为
15. 小丽用相同的电加热器分别对质量为0.2kg的水和0.3kg的另一种液体进行加热，得到的实验数据如图所示，则水在16min内吸收的热量为______J，另一种液体的比热容为______ J/(kg·℃)。[c水=4.2×103J/(kg·℃)]
【答案】 ①. 2.52×104 ②. 1.4×103
【解析】
【详解】[1]由图像可知，水的初温是10℃，16min时的末温是40℃，则水在16min内吸收的热量为
Q水吸=c水m水(t水-t0水)=4.2×103J/(kg·℃)×0.2kg×(40℃-10℃)=2.52×104J
[2]水16min吸收的热量是2.52×104J，所以水8min吸收的热量为
由于是用相同的电加热器加热，所以水和另一种液体在相同的时间内吸收的热量是相同的，即另一种液体8min吸收的热量也为1.26×104J。由图像可知，另一种液体从开始加热到第8min温度从20℃升高到50℃，根据公式Q水吸=c水m水(t水-t0水)可知，另一种液体的比热容为
16. 如图是汽油机的______冲程；该汽油机1秒内对外做功20次，则飞轮转速为______r/min。
【答案】 ①. 压缩 ②. 2400
【解析】
【详解】[1]由图可知，进气门、排气门都关闭，活塞由下向上运动，所以此冲程的名称是压缩冲程。
[2]四冲程汽油机秒对外做功次，则对外做功次，根据四冲程汽油机每个工作循环，完成个冲程，飞轮转动周，对外做功次可知，飞轮转动周，所以飞轮的转速是。
17. 较轻的原子核结合成为较重的原子核发生____（选填“核裂变”或“核聚变”）可以释放出巨大的核能，太阳的能量源自于这样的核反应。冬天的早晨大雾弥漫，太阳升起后浓雾渐渐散去，雾气消散是___现象（填物态变化名称）。
【答案】 ①. 核聚变 ②. 汽化
【解析】
【详解】[1]重的原子核分裂成较轻的原子核的一种核反应叫做核裂变，较轻的原子核结合成较重的原子核的一种核反应叫做核聚变，太阳的能量源自于核聚变。
[2]冬天的早晨大雾弥漫，太阳升起后浓雾渐渐散去，雾气吸热消散，是汽化现象。
18. 如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒，物体乙的质量为6kg，物体乙受到的重力是______N，甲的重力为700N，把甲乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲受到地面的支持力______N。
【答案】 ①. 60 ②. 660
【解析】
【详解】[1]根据G=mg可得，物体乙受到的重力是
[2]物体乙对B端的拉力为
设物体甲对A端的拉力为FA，根据杠杆平衡条件可得
可得，物体甲对A端的拉力为
根据物体间力的作用是相互的，绳子对物体甲的拉力为
对物体甲受力分析可知，其受到竖直向下的重力、绳子对其竖直向上的拉力和地面对其竖直向上的支持力作用，则有
所以物体甲受到地面的支持力为
三、作图、实验探究题（本题共6个小题，共30分）
19. 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．
【答案】
【解析】
【详解】光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大于入射角，即折射光线向界面偏折．如图：
20. 请在图中标出小磁针左端的磁极和电源左端的极性
【答案】
【解析】
【详解】由图知螺线管的两极，根据右手安培定则得，电流从螺线管右后端流入，左前端流出，所以电源的左端为电源的负极；根据异名磁极相互吸引的特点，小磁针的左端为S极，如图所示：
21. 如图甲、乙所示，用天平、量筒测量金属块的密度。
（1）把天平放在水平工作台上，将游码移到标尺左端的______处，调节平衡螺母，使横梁平衡；
（2）将金属块放在天平左盘里，用镊子向右盘加减砝码并移动游码，当天平再次平衡时，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块的质量为______g；
（3）将金属块用细线系好，轻轻放入盛有40mL水的量筒中，水面升高到如图乙所示的位置，则金属块的体积为______，金属块的密度为______；
（4）利用弹簧测力计、烧杯和水，也可以测量出此金属块的密度，如图丙、丁所示。将金属块挂在弹簧测力计下端的挂钩上，测出金属块的重力为G，再将金属块浸没在装有水的烧杯中静止，读出此时弹簧测力计的示数为F。则金属块的密度为______。（用已知量的字母和表示）
【答案】 ①. 零刻度线 ②. 62 ③. 20 ④. 3.1 ⑤.
【解析】
【详解】（1）[1]天平放在水平桌面上，游码移到标尺左端的零刻度处，调节平衡螺母使指针指到分度盘中央，使天平的横梁水平平衡。
（2）[2]由图甲知道，游码读左端刻度值，标尺的分度值为0.2g，金属块的质量为
（3）[3]由图乙知道，放入金属后量筒内液体和金属的总体积为，金属块的体积为
[4]金属块的密度为
（4）[5]由图丙可知，金属块的重力为G，由图丁可知，金属块浸没在水中受到的浮力为，金属块的体积为
金属块的密度为
22. 在做“观察水的沸腾”实验中，小华使用的实验装置如图甲所示，根据实验数据作出的“温度-时间”图像如图乙所示。
（1）小华在组装装置甲时，要分别调节铁夹M、铁圈N的高度，其中首先调节的是（填“M”或“N”）______的高度；
（2）由图乙可知，实验测得水的沸点是______℃，说明当地的气压（选填大于、小于或等于）______1标准大气压，水在沸腾的过程中温度将______（选填“升高”“降低”或“不变”）；
（3）另外两同学也选用相同的装置做该实验，他们绘制的沸腾图像如图丙所示，a、b图像不同的原因是______。
（4）小华在实验中发现如图丁A、B所示的两种情形，其中图______是水在沸腾时的情况。
【答案】 ①. N ②. 97 ③. 小于 ④. 不变 ⑤. 水的质量不同 ⑥. A
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以首先调节的是铁圈N的高度。
（2）[2][3][4]由图乙知，水在沸腾过程中温度保持97℃不变，所以水的沸点为97℃；沸点低于标准大气压的沸点，说明当地的气压小于标准大气压；水沸腾过程中持续吸热，但温度不变。
（3）[5]图丙中的图象可知，a升温快、b升温慢，在装置相同的情况下，产生这种差异的原因是两次实验中水的质量不同，b组水的质量大于a组水的质量。
（4）[6]A图气泡在上升过程中体积不断变大，所以A是沸腾时的情况；B图气泡在上升过程中体积不断减小，所以B是沸腾前的情况。
23. 在探究“物体的动能跟哪些因素有关”的实验中，如图甲、乙、丙所示，将A、B、C三个钢球先后从同一装置高度分别为、、的位置由静止开始滚下（，），水平面上同一位置的木块被撞出一段距离后停下。请回答以下问题：
（1）该实验探究的是______（选填“木块”或“钢球”）的动能；
（2）实验通过观察木块被钢球撞出后______的长短，来判断钢球动能的大小，这种研究问题的方法叫______；
（3）比较______两图进行的实验，可以探究钢球动能大小与速度有关；
（4）比较甲、丙两图进行的实验，可以探究钢球动能大小与______有关。此探究过程中两球刚好运动到水平面时的速度______（选填“相等”或“不相等”）。
【答案】 ①. 钢球 ②. 移动距离 ③. 转换法 ④. 甲、乙 ⑤. 质量 ⑥. 相等
【解析】
【详解】（1）[1]该实验研究的主体是钢球，研究的是钢球动能的大小与速度和质量的关系。
（2）[2][3]该实验中钢球动能大小是通过木块移动的距离体现的，木块被撞的越远，说明钢球的动能越大，被撞的越近，说明钢球的动能越小，这里采用了转换法的思想。
（3）[4]探究钢球动能大小与速度的关系，应多次让同一钢球从斜面不同高度上静止滚下，控制钢球的质量相同，改变钢球的速度，故选甲、乙两图。
（4）[5][6]比较甲、丙两图进行的实验，小球从斜面的同一高度滚下，钢球到达水平面时的速度相同，小球的质量不同，探究钢球动能与物体质量的关系，可以得到速度相同，质量越大，钢球推动木块移动的距离越大，动能越大。
24. 小成同学根据已学知识设计了如下两个实验。
实验1：如图1所示，小成用细线拴住一个乒乓球，将细线的一端固定在容器底，向容器内倒入适量水后，看到乒乓球将细线拉直后静止在水里，之后他又用另一根细线拴住一个重物挂在容器侧壁上。
（1）重物静止时，发现拴乒乓球的细线与挂重物的细线平行，说明浮力的方向是竖直向下的；
（2）此时乒乓球受到的浮力______（选填“大于”“等于”或“小于”）重力；
实验2：小成还探究了浮力的大小与哪些因素有关，分别做了如图2所示的实验。（细线的质量和体积均忽略不计，小石块不吸水）
（3）小成将石块浸没在装满煤油的溢水杯中，如图2丙所示，发现，可得到的结论是______；除了用水和煤油外，他还用其它液体进行了实验，他这样做的目的是______（选填“减小误差”或“寻找普遍规律”）；
实验3：小成继续实验以验证阿基米德原理。
（4）图2甲步骤中，某同学指出溢水杯未装满，这样会导致浮力偏______；
（5）小成完善后继续进行实验，最后比较、、、的大小，若发现______，即可验证阿基米德原理。
【答案】 ①. 大于 ②. 见解析 ③. 寻找普遍规律 ④. 小 ⑤.
【解析】
【详解】（2）[1]根据题意可知，乒乓球将细线拉直后静止在水里，乒乓球受重力、向下的拉力和浮力而平衡，说明乒乓球受到的浮力大于重力，根据细线的方向总是和重垂线平行知，浮力的方向是竖直向上。
（3）[2]如图2丙，F5＞F3， 重物浸没在两种密度不同的液体中，所受的拉力不同，浮力不同，说明：物体排开液体体积相同时，物体受到的浮力大小与液体的密度有关。
[3]为了排除偶然性，寻找普遍规律，所以除了用水和煤油外，他还用其它液体进行了实验。
（4）[4]在溢水杯装满水时，物体排开的水才能全部溢出，所以如果溢水杯中的水未装满，收集到排开水的重力会偏小。
（5）[5]由称重法知，石块浸没水中受到的浮力为
F浮=F1-F3
石块排开水的重力为
G排=F4-F2
若
F1-F3=F4-F2
说明F浮=G排，即可验证阿基米德原理。
25. 如图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压恒为6V，小灯泡的额定电压为3.8V（电阻约为10Ω）。
(1)连接电路时，开关应处于______状态；闭合开关前，滑动变阻器滑片应置于______（选填“A”或“B”）端；
(2)当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率为______W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V，则故障可能是小灯泡______（选填“短路”或“断路”）；
(3)完成测量后，同学们找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。接10Ω电阻时，电流表的示数为0.2A；换接20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动，使电压表的示数为______V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
【答案】 ①. 断开 ②. B ③. 1.14 ④. 断路 ⑤. B ⑥. 2
【解析】
【详解】(1)[1][2]为保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于B端使其接入的电阻最大。
(2)[3]电压表测量灯泡两端电压，当电压表的示数为3.8V时，电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为
[4]在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V即接近电源电压，则故障可能是小灯泡断路，造成电压表串联在电路中。
(3)[5][6]接10Ω电阻时，电流表的示数为0.2A，则电压表示数应为
换接20Ω的电阻后，根据串联分压特点，定值电阻分得的电压变大，闭合开关后，应将滑动变阻器的滑片向B端移动，使电压表的示数为2V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
四、计算题（25题6分，26题8分，共14分）
26. 边长为0.1m、重为20N的实心正方体A放置在装有水的圆柱形容器底部，水深为0.45m，容器底面积为。现用图甲所示的滑轮组将其匀速提升（忽略绳重和摩擦），滑轮组绳子自由端的拉力为F，物体A下表面到容器底部的距离为h，F与h的关系如图乙所示。求：（）
（1）A未露出水面时所受的浮力；
（2）滑轮组中动滑轮的重力；
（3）A完全脱离水面后，水对容器底部的压强。
【答案】（1）10N；（2）5N；（3）
【解析】
【详解】解：（1）正方体A的体积为
A未露出水面时排开水的体积为
A未露出水面时所受的浮力为
（2）由图甲可知有效绳子段数，当A完全脱离水面时，滑轮组绳子自由端的拉力达到最大值，不计绳子重力和绳子与滑轮间的摩擦，根据可知，该滑轮组中的动滑轮的重力为
（3）当A完全脱离水面后，水面将会降低，水面下降的高度为
此时水深为
则A完全脱离水面后，水对容器底部的压强为
答：（1）A未露出水面时所受的浮力为10N；
（2）滑轮组中动滑轮的重力为5N；
（3）A完全脱离水面后，水对容器底部的压强为。
27. 如图是小明家新购买的可折叠电热水壶，相关参数如表（电热丝电阻不变）。小明关闭家中其他用电器，使用热水壶将一满壶 20℃的水加热至沸腾（标准大气压）共用了 7min，同时发现标有 3600 imp/(kW·h)的电能表的指示灯共闪烁了 210 次。求：
（1）电热水壶正常工作时的电流；
（2）电热水壶加热的效率；
（3）上述烧水过程中热水壶的实际电压。
【答案】（1）2.75A；（2）80%；（3）200V
【解析】
【分析】
【详解】解：（1）根据P=UI可得，电热水壶正常工作时的电流
I==2.75A
（2）水的体积
V=0.5L=0.5×10-3m3
水的质量
m=ρV=1×103kg/m3×0.5×10-3m3=0.5kg
水吸收的热量
Q=cm(t-t0)=4.2×103J/(kg·℃)×0.5kg×(100℃-20℃)=1.68×105J
电热水壶消耗的电能
W=×3.6×106J=2.1×105J
电热水壶加热的效率为
η=＝80%
（3）电热丝的电阻值
R==80Ω
实际功率
=500W
上述烧水过程中热水壶的实际电压
=200V
答：（1）电热水壶正常工作时的电流是2.75A；
（2）电热水壶加热的效率是80%；
（3）上述烧水过程中热水壶的实际电压是200V。产品型号
NSH0607
最大容量
0.5L
额定电压
220V
额定功率
605W
适用电压
100﹣240V
相关试卷
2024年黑龙江省绥化市绥棱县克音河乡学校九年级中考一模物理试卷（原卷版+解析版）： 这是一份2024年黑龙江省绥化市绥棱县克音河乡学校九年级中考一模物理试卷（原卷版+解析版），文件包含2024年黑龙江省绥化市绥棱县克音河乡学校九年级中考一模物理试卷原卷版docx、2024年黑龙江省绥化市绥棱县克音河乡学校九年级中考一模物理试卷解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
2024年黑龙江省佳木斯市中考一模物理试题（原卷版+解析版）： 这是一份2024年黑龙江省佳木斯市中考一模物理试题（原卷版+解析版），文件包含2024年黑龙江省佳木斯市中考一模物理试题原卷版docx、2024年黑龙江省佳木斯市中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
黑龙江省绥化市明水县明水县第二中学2023-2024学年九年级下学期开学物理试题（原卷版+解析版）： 这是一份黑龙江省绥化市明水县明水县第二中学2023-2024学年九年级下学期开学物理试题（原卷版+解析版），文件包含精品解析黑龙江省绥化市明水县明水县第二中学2023-2024学年九年级下学期开学物理试题原卷版docx、精品解析黑龙江省绥化市明水县明水县第二中学2023-2024学年九年级下学期开学物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
