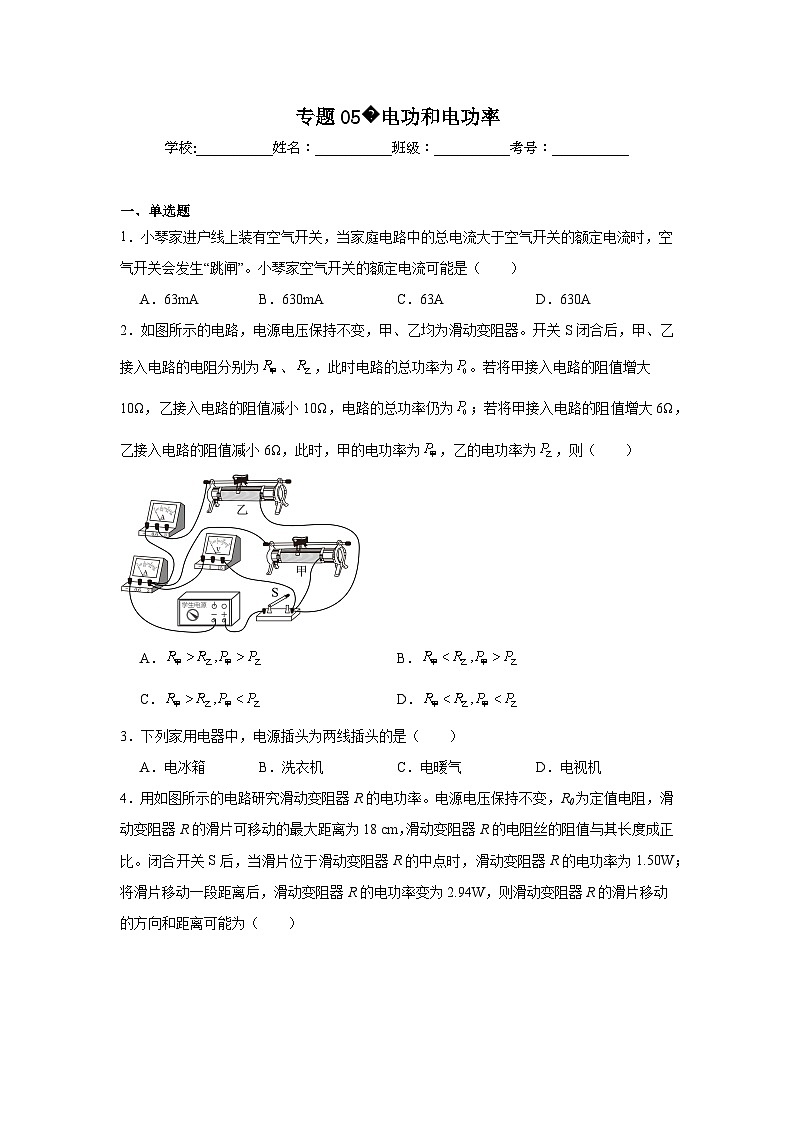

初中物理二轮复习专题05电功和电功率含解析答案

这是一份初中物理二轮复习专题05电功和电功率含解析答案，共42页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mAB．630mAC．63AD．630A
2．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。开关S闭合后，甲、乙接入电路的电阻分别为、，此时电路的总功率为。若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为，乙的电功率为，则（ ）
A．B．
C．D．
3．下列家用电器中，电源插头为两线插头的是（ ）
A．电冰箱B．洗衣机C．电暖气D．电视机

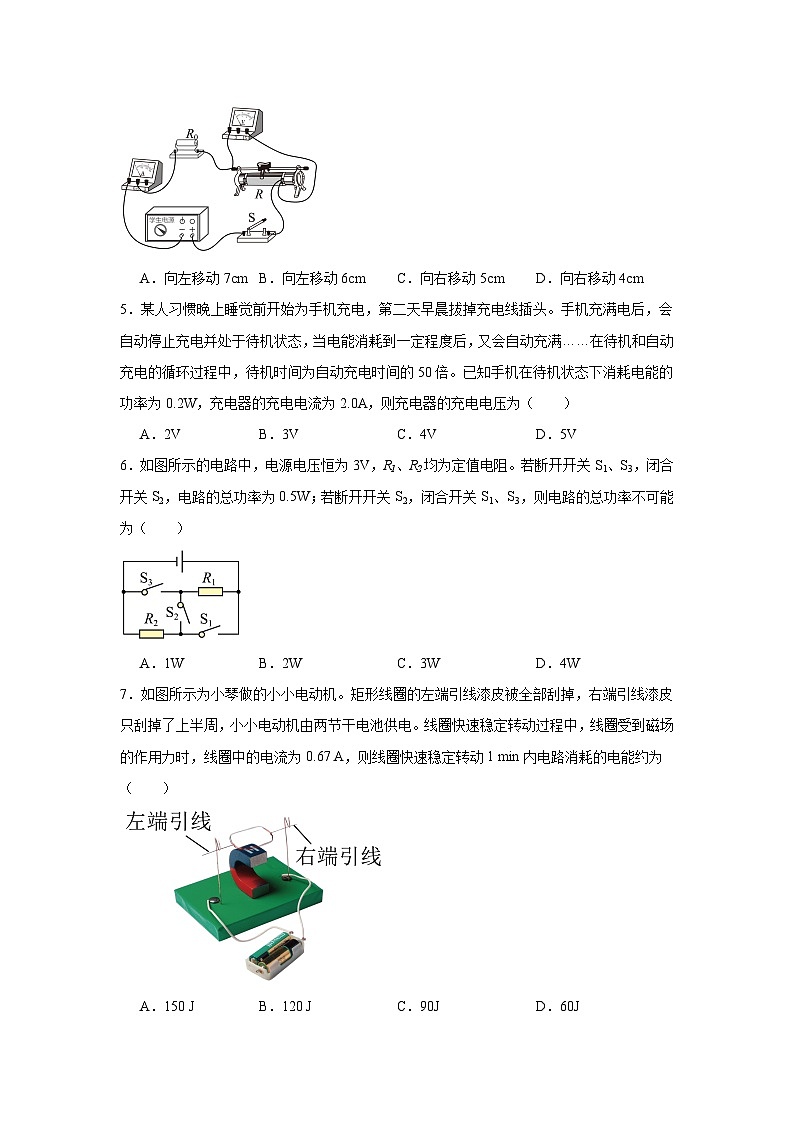

4．用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R0为定值电阻，滑动变阻器R的滑片可移动的最大距离为18 cm，滑动变阻器R的电阻丝的阻值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑动变阻器R的滑片移动的方向和距离可能为（ ）

A．向左移动7cmB．向左移动6cmC．向右移动5cmD．向右移动4cm
5．某人习惯晚上睡觉前开始为手机充电，第二天早晨拔掉充电线插头。手机充满电后，会自动停止充电并处于待机状态，当电能消耗到一定程度后，又会自动充满……在待机和自动充电的循环过程中，待机时间为自动充电时间的50倍。已知手机在待机状态下消耗电能的功率为0.2W，充电器的充电电流为2.0A，则充电器的充电电压为（ ）
A．2VB．3VC．4VD．5V
6．如图所示的电路中，电源电压恒为3V，R1、R2均为定值电阻。若断开开关S1、S3，闭合开关S2，电路的总功率为0.5W；若断开开关S2，闭合开关S1、S3，则电路的总功率不可能为（ ）
A．1WB．2WC．3WD．4W
7．如图所示为小琴做的小小电动机。矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（ ）
A．150 JB．120 JC．90JD．60J

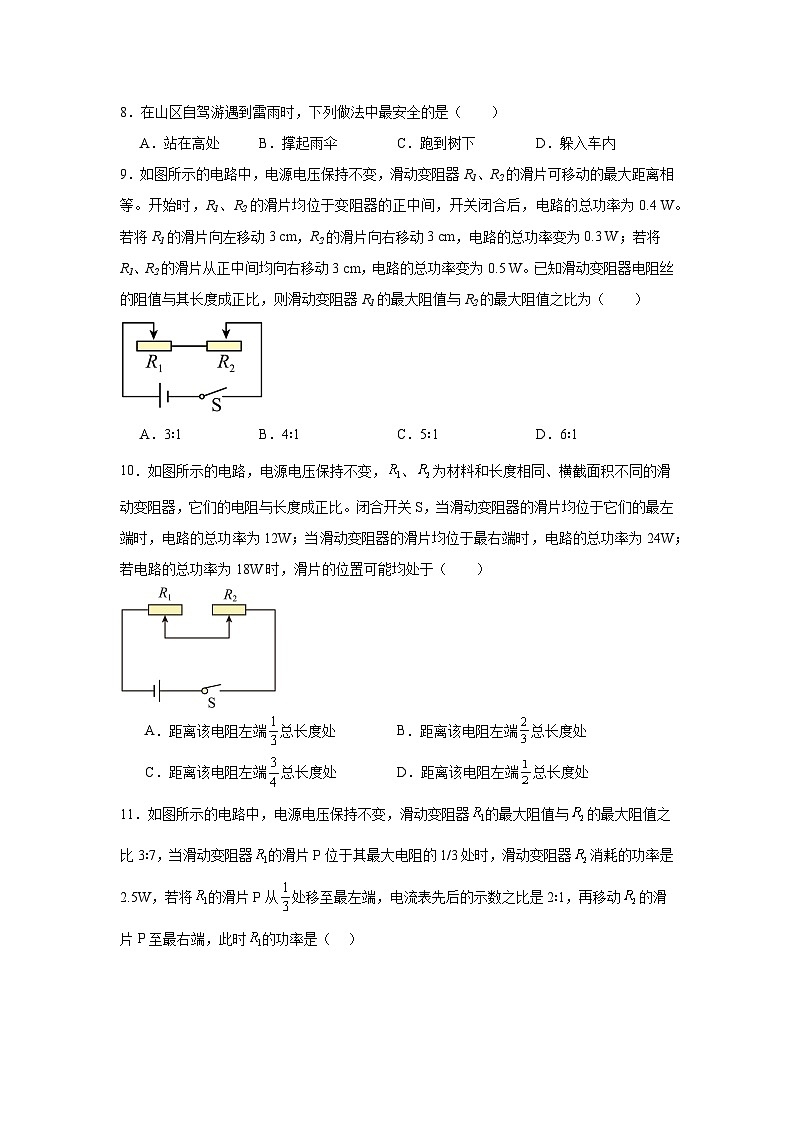

8．在山区自驾游遇到雷雨时，下列做法中最安全的是（ ）
A．站在高处B．撑起雨伞C．跑到树下D．躲入车内
9．如图所示的电路中，电源电压保持不变，滑动变阻器R1、R2的滑片可移动的最大距离相等。开始时，R1、R2的滑片均位于变阻器的正中间，开关闭合后，电路的总功率为0.4 W。若将R1的滑片向左移动3 cm，R2的滑片向右移动3 cm，电路的总功率变为0.3 W；若将R1、R2的滑片从正中间均向右移动3 cm，电路的总功率变为0.5 W。已知滑动变阻器电阻丝的阻值与其长度成正比，则滑动变阻器R1的最大阻值与R2的最大阻值之比为（ ）
A．3∶1B．4∶1C．5∶1D．6∶1
10．如图所示的电路，电源电压保持不变，、为材料和长度相同、横截面积不同的滑动变阻器，它们的电阻与长度成正比。闭合开关S，当滑动变阻器的滑片均位于它们的最左端时，电路的总功率为12W；当滑动变阻器的滑片均位于最右端时，电路的总功率为24W；若电路的总功率为18W时，滑片的位置可能均处于（ ）
A．距离该电阻左端总长度处B．距离该电阻左端总长度处
C．距离该电阻左端总长度处D．距离该电阻左端总长度处
11．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值与的最大阻值之比3∶7，当滑动变阻器的滑片P位于其最大电阻的1/3处时，滑动变阻器消耗的功率是2.5W，若将的滑片P从处移至最左端，电流表先后的示数之比是2∶1，再移动的滑片P至最右端，此时的功率是（ ）
A．0.3WB．0.5WC．0.7WD．0.9W
12．如图所示的电路中，电源电压保持不变，R0是粗细均匀的电阻丝且电阻与长度成正比，电阻丝上标有0~60cm的均匀刻度，A、B是可以左、右调节的限位器，分别在10cm和50cm处，滑片P只能在限位器A、B之间滑动，电路中的最大电功率比最小电功率大4.32W。当滑片P从30cm位置滑至15cm位置处，电流表示数变化了0.1A，则电阻丝每厘米的电阻为（ ）
A．3ΩB．4ΩC．6ΩD．8Ω
13．某调光灯的电路如图所示，电源电压和灯泡电阻保持不变。当滑片P滑至b端时，灯泡L的功率为9W，当滑片P滑至a、b的中点时，灯泡L的功率为16W，则当滑片P滑至a端时，灯泡L的功率为（ ）
A．25WB．30WC．36WD．64W
14．在家庭电路中，某电热器有两根电阻丝R1和R2，若要烧开同一壶水，只用R1时需要24 min，只用R2时需要12min，为使这壶水烧开所用的时间最短，R1与R2的连接方式及所用时间为（不计热量散失）（ ）
A． R1与R2串联，8 minB． R1与R2串联，4min
C． R1与R2并联，8 minD． R1与R2并联，4min
15．电阻R1与R2并联在电路中，通过它们的电流之比为2︰1，若将它们串联在同一电路中，则电功率之比为（ ）
A．3︰1B．2︰1C．1︰3D．1︰2
16．如图所示的电路中，电源电压保持不变，R1、R2均为定值电阻。若断开开关S2，闭合开关S1、S3，电路的总功率为20W；若断开开关S1、S3，闭合开关S2，则电路的总功率可能为（ ）
A．4WB．6WC．8WD．12W
17．如图所示电路，电源电压不变。当只闭合开关时，电路的总功率为，当只闭合开关S3时。电路的总功率为，当只闭合开关时，电路的总功率为P3，若，则为（ ）
A．2∶1∶3B．3∶6∶2C．6∶3∶2D．1∶2∶3
18．下列家用电器中，主要利用电流热效应工作的是（ ）
A．电饭锅B．洗衣机C．电风扇D．电视机
19．如图所示，电源电压不变，闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，下列说法正确的是（ ）
A．小灯泡正常发光时的电阻为15Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为10V
D．滑片P在最右端时，滑动变阻器消耗的功率为2W
20．安全用电，珍爱生命！下列做法中符合安全用电要求的是（ ）
A．空调插头应选用两孔插头
B．发生雷雨闪电时，可以在树下躲雨
C．发生触电时，首先要切断电源
D．可以在电线杆下面放风筝
21．如图所示的电路，电源电压保持不变，、、为定值电阻，仅闭合开关时，电路总功率为3W；仅闭合开关时，电路总功率为4W；仅闭合开关时，电路总功率为6W。则为（ ）
A．3∶2∶1B．2∶1∶3C．2∶3∶1D．3∶1∶2
22．如图所示，电源电压恒定。开关S闭合后，当滑动变阻器的滑片P在a，b两端之间滑动的过程中，电压表的示数最大为6V，定值电阻R1的电功率变化范围为0.8W~5W，则滑动变阻器R2的最大阻值为（ ）
A．15ΩB．20ΩC．25ΩD．30Ω
23．如图所示电路，电源电压保持不变，电阻R1＝8Ω，闭合开关S，移动滑动变阻器滑片，当电流表的示数为2A时，滑动变阻器R2的电功率为64W；当电路中的总功率为64W时，R1的电功率与R2的电功率之比为（ ）
A．1∶8B．8∶1C．2∶7D．7∶2
24．如图所示，电源电压保持不变，灯丝电阻不受温度的影响且一只灯泡的阻值是另一只灯泡阻值的2倍，只闭合开关S时电路的总功率为18W；则断开开关S、，闭合时，电路的总功率可能为（ ）
A．12WB．24WC．27WD．36W
25．以下四种情况符合安全用电原则的是（ ）
A．电冰箱工作时使用接地良好的三孔插座
B．将落在地面上的“高压线头”捡起
C．使用试电笔时手接触笔尖前端的金属部分
D．雷雨天气站在大树下避雨
26．如图所示的电路，用伏安法测得变阻器R1阻值为20Ω时，电压表V2的示数为6V；移动滑动变阻器滑片，当电压表V2的示数变为4V时，伏安法测得变阻器的功率P1=1.6W，则此时定值电阻R2的功率为（ ）

A．1.2WB．1WC．0.8WD．0.6W
27．近期，小刚在家用功率1kW电热水壶（如图），在额定电压下，将一壶水在1标准大气压从常温加热至沸腾，Q吸=3.36×105J，烧水壶的效率为80％，所需的时间为（ ）
A．7minB．15minC．20minD．30min
二、填空题
28．如图所示是某电热水壶的电路图，，，其中为电热丝，为定值电阻。电热水壶使用的是 脚插头；发热是通过 改变了它的内能；电水壶保温状态时，1min消耗的电能为 J。
29．手机已经成为了我们形影不离的伙伴，也让我们生活变得更加简便。现在很多国产手机提供了闪充功能，有两个充电接口，电压相同，输出电流分别为 5A 和 2A．要快速给有闪充功能的手机充电，应选用 A（选填“5”或“2”）接口。部分国产手机还设计了一项超级省电模式，可以延长手机的待机时间，原因是减小了电池的输出 （选填“电压”或“电流 ”），手机电量 20%时，省电模式下的电功率为 P1，预计可用9小时56分钟；超级省电模式下的电功率为 P2，预计可用14小时56分钟。则 P1 与 P2 的比值为 。当这部手机开启无线反向充电，对其他手机进行无线充电时，这部手机相当于 （选填“电源”或“用电器”）。
30．电煎药锅使用方便，备受欢迎。
（1）家庭电路中电煎药锅与电灯、电视机是 （选填“串联”或“并联”）的，为了防止触电，应当使用 （选填“三脚”或“两脚”）插头；
（2）某电煎药锅的简化电路如图所示，电煎药锅的功能分为高火、文火和保温三个挡位，当单刀双掷开关拨到“2”位置，同时闭合开关，电煎药锅处于 （选填“高火”或“文火”）状态。已知电煎药锅的额定电压为220V，电热丝的阻值为44Ω，电路处于高火挡时功率为1375W，则电热丝R2的阻值为 Ω。电路处于文火挡时功率为 W；
（3）关闭家中其他用电器，让该电煎药锅单独工作，先用高火再用文火一共工作30min，发现家中标有的电能表指示灯闪烁1144次，则消耗的电能为 ，则电煎药锅的高火时间与文火时间之比= 。
31．小军的爸爸在“淘宝”上购买了一款新型电烤箱又名“空气炸锅”（如图甲），其原理是利用热空气流加热食物。工作电路图如图乙，工作时，当电烤箱内温度高于预设温度时，温控开关自动断开，电热管停止加热，当电烤箱内温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，循环工作保障箱内温度为预设温度。已知电风扇的功率为50W，电热管的电阻R为40Ω，求：
（1）电烤箱在加热工作时电风扇和电热管是 联，温控开关控制 （选填“电风扇”、“R”或“电风扇和R”）；
（2）正常工作时电热管的功率是 W；
（3）焙烤过程中是通过 的方式改变鸡翅的内能，鸡翅内能 （选填“增大”或“减小”）。
三、实验题
32．在测量小灯泡的电阻实验中，有两个规格相同的小灯泡，将其中一个小灯泡接入测量电路，通过实验得到的实验数据如下列表格所示。将另一个小灯泡的玻璃罩敲碎，把保存完好的灯丝接入测量电路，并将灯丝浸没在常温纯净水中，通过实验得到灯丝的I-U图像如图所示：
（1）请画出测量小灯泡的电阻的电路图；
( )
（2）在测量灯丝的电阻时，开关闭合前，滑动变阻器的滑片应调到阻值 （填“最大”或“最小”）处；将灯丝浸没在常温纯净水中，且每次测量时，电表指针稳定后立即读数并断开开关，目的是为了控制灯丝的 不变；
（3）小灯泡两端的电压为3V时的电阻是常温时小灯泡电阻的 倍；某一手电筒的小灯泡与上述实验中的小灯泡相同，手电筒的开关闭合后小灯泡的电功率 （填字母代号）。
A．一直增大 B．一直减小 C．先增大后不变 D．先减小后不变
33．如图甲所示为测量小灯泡L电功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：
（1）在连接电路时，开关S应处于 状态；
（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V，产生这一现象的原因可能是灯泡发生了 （选填“短路”或“断路”）；
（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率为 W；
（4）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将 （选填“变大”“变小”或“不变”）。
34．如图甲是小明测量小灯泡电功率的电路，电源电压U=6V，小灯泡L额定电压为2.5V。
（1）请用笔画线代替导线，将该电路补充完整，要求导线不交叉；
（2）实验测量数据如下表，他选用的滑动变阻器规格是 （选填“0~20Ω”或“0~50Ω”）；
（3）在测量第6组数据时，发现电流表损坏，小明利用图乙电路测量出小灯泡正常发光时的电功率，已知定值电阻R0阻值为5Ω。实验步骤如下：
①闭合开关S1，单刀双掷开关S接1，移动滑动变阻器滑片P，使电压表示数U1=2.5V；
②保持滑片P的位置不变，将单刀双掷开关S接2，电压表示数如图丙所示，则小灯泡L正常发光时电功率为 W。
（4）乙图中，单刀双掷开关S接1，当电压表示数由1.7V增大直至小灯泡正常发光时，滑动变阻器电功率的改变量是 W。
35．在“测量小灯泡额定功率”的实验中，实验室提供了如下器材：额定电压为2.5V的小灯泡，电压恒为6V的电源、电流表、电压表、开关、滑动变阻器各一个，导线若干。
（1）小明设计了如图甲所示的电路图，请用笔画线代替导线将图乙中的实物电路连接完整，要求：滑动变阻器的滑片P向左移动时灯泡变暗；
（2）连好电路后，将滑动变阻器的滑片P移至最 （选填“左”或“右”）端。闭合开关S，小明发现灯泡不发光，电流表有示数，电压表无示数，移动滑动变阻器的滑片P，电流表示数有变化，电压表无变化，则电路故障的原因可能是 ；
A．小灯泡短路 B．电流表断路 C．小灯泡断路 D．滑动变阻器短路
（3）排除故障后，闭合开关S，移动滑动变阻器的滑片P，同时观察电压表示数的变化，直至小灯泡正常发光，此时电流表的示数如图丙所示为 A，则小灯泡的额定功率为 W。
36．小霞和小丽在做“测量小灯泡功率”的实验中，使用如下器材：电压恒为6V的电源，额定电压为2.5V的灯泡，三个滑动变阻器（10Ω 1A），（50Ω 0.5A），（100Ω 0.2A），开关，导线若干；
（1）请用笔画线代替导线，将图甲中的实物图连接完整；（要求：滑动变阻器的滑片向左移动时灯泡变亮）
（2）小霞正确连接电路，闭合开关发现灯泡不亮，且电流表有示数，电压表无示数，则故障可能是 ；
A．灯泡短路 B．灯泡断路 C．滑动变阻器某处断路 D．滑动变阻器某处短路
（3）排除故障后，小霞再次闭合开关，发现电压表示数小于2.5V，为了测量灯泡正常发光时的功率，她应该将滑动变阻器的滑片往 （选填“左”或者“右”）移动，直至电压表的示数为2.5V，此时电流表的示数如图乙，由此可知，小灯泡的额定功率为 W；
（4）小霞通过多次实验，将所测得的数据填到下表格中
根据小霞的实验数据可知，这个灯泡正常发光时的电阻是 Ω（保留一位小数）；他们所使用的滑动变阻器应该为 （选填“”、“”或“”）；
（5）选用现有实验器材，小丽同学将“50Ω 0.5A”的滑动变阻器滑片移到一半的位置，如图所示，并在M、N之间接入两个不同规格的小灯泡“8V 3.2W”、“6V xW”（忽略温度对灯丝电阻的影响），结果发现两个灯泡的亮度一样，并用电压表、电流表测其功率进行了验证，则的额定功率是 W。
37．如图，甲、乙完全相同的玻璃瓶内有阻值分别为、的电阻丝，瓶中插入温度计a、b。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入 和初温均相同的煤油。闭合开关一段时间，可以通过观察 情况，判断电阻丝产生热量的多少；
（2）若，则图中此方案是探究 和通电时间相同时，电流产生的热量与 大小的关系。
38．小马同学在“测量小灯泡电功率”的实验中，用到以下器材：额定电压为2.5V的待测小灯泡、滑动变阻器“30Ω；0.5A”、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、学生电源、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路补充完整 （要求滑片向右移动时灯泡变亮）；
（2）连接好电路，移动滑动变阻器滑片，小明发现小灯泡始终不亮，电压表、电流表示数均为0，经检查电表完好，则故障可能是 ；
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路
（3）故障排除后，正确操作，刚闭合开关时，电流表示数为0.15A，移动滑动变阻器的滑片，改变灯泡两端电压，小马根据实验中获得的数据绘制小灯泡“”图像如图丙所示，当小灯泡正常发光时，电流表指针偏转如图乙所示，则小灯泡额定功率为 W；
（4）移动滑片使小灯泡正常发光的过程中，当滑动变阻器达到功率最大时，最大功率可能是 W；
A．0.5W B．0.5625W C．0.6075W D．0.675W
（5）完成上述实验后，小明又找来5Ω、10Ω、15Ω、20Ω的电阻各一个，不改变滑动变阻器的规格和电源电压，来完成探究“电流与电阻的关系”实验，电流表（0～0.6A），电压表（0～3V）电压表要完成这四次实验，应控制的电压表示数的范围为 V。
四、计算题
39．如图所示的电路，定值电阻的阻值为10Ω，定值电阻的阻值为20Ω，闭合开关S后，电流表A的示数为0.10A。求：
（1）电阻两端的电压；
（2）电源电压；
（3）整个电路在1min内产生的热量。
U / V
0.5
1.0
1.5
2.0
2.5
3.0
I / A
0.10
0.18
0.23
0.26
0.28
0.30
序号
1
2
3
4
5
6
电压U/V
0.5
0.9
1.3
1.7
2.1
2.5
电流I/A
0.16
0.19
0.21
0.24
0.26
实验者
实验序号
电压U/V
电流I/A
电阻R/Ω
小霞
1
1.5
0.24
6.25
2
2.0
0.28
7.14
3
2.5
▲
参考答案：
1．C
【详解】根据大致估算家庭电路中的最大电流。家中功率最大的用电器一般为空调，功率大约1000W，家中功率不可能超过十台空调同时工作的功率10000W，功率最大时电流最大
故家庭电路空气开关的额定电流应略大于这个值。故ABD不符合要求，C符合要求。
故选C。
2．D
【详解】由图可知，两个滑动变阻器并联，电压相等，开关S闭合后，甲、乙接入电路的电阻分别为、，此时电路的总功率为，则有
若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为，则有
即
解得
即
若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，即
则此时甲的电阻大于乙的电阻，根据可知，并联电压相同，甲的电功率小于乙的电功率，即
故D符合题意，ABC不符合题意。
故选D。
3．D
【详解】电冰箱、洗衣机和电暖气等有金属外壳的家用电器，需要接地，一般采用三线插头，而电视机一般不需要接地，采用两线插头。
故选D。
4．C
【详解】假设，滑动变阻器R的电阻丝的阻值与其长度关系为
R=kl……①
电路中的电功率和电压的
……②
由①②两式联立可得
……③
把l=9cm，P=1.50W带入③式可得
……④
滑动变阻器R的电功率变为2.94W，把P=2.94W带入③式可得
……⑤
联立④⑤两式可得
……⑥
A．向左移动7cm，此时的l为
l=9cm+7cm=16cm
带入⑥式可得
不符合题意，故A不符合题意；
B．向左移动6cm，此时的l为
l=9cm+6cm=15cm
带入⑥式可得
由于为负值，不符合题意，故B不符合题意；
C．向右移动5cm，此时的l为
l=9cm-5cm=4cm
带入⑥式可得
k=R0
故C符合题意；
D．向右移动5cm，此时的l为
l=9cm-4cm=5cm
带入⑥式可得
由于为小于0的负值，不符合题意，故D不符合题意。
故选C。
5．D
【详解】设充电器的充电电压为U，充电时间为t，则由W=UIt可得，充电过程中消耗的电能为
W充=UIt=U×2.0A×t
因待机时间为充电时间为50倍，则待机时间为50t，故由W=Pt可得，待机过程中消耗的电能为
W待=P待50t=0.2W×50t
因手机最终为充满电状态，故可得W充=W待，即
U×2.0A×t=0.2W×50t
解得充电器的充电电压为U=5V，故ABC不符合题意，D符合题意。
故选D。
6．A
【详解】观察电路图，若断开开关S1、S3，闭合开关S2，根据电流的流法可知，R1、R2串联在一起，电路的总功率为0.5W，电源电压恒为3V，根据电功率的推导式可知，电路的总电阻
即
若断开开关S2，闭合开关S1、S3，根据电流的流法可知，R1、R2并联在一起，则电路的总电阻
式子变换可得
设这情况下电路的总功率是，据电功率的推导式可知
由
可得到
代入上面式子可得
R2是小于18Ω的，观察上式，当时，这条式子的值达到最大，那么达到最小，则这个最小值是
即
观察4个选项，2W、3W、4W都是有可能的，但1W就不可能了，则电路的总功率不可能为1W。
故选A。
7．D
【详解】根据题意，1min内只有一半时间，即
t=30s
电流做功，故线圈快速稳定转动1 min内电路消耗的电能约
故ABC不符合题意，D符合题意。
故选D。
8．D
【详解】A．站在高处容易被闪电击中，不安全，故A不符合题意；
B．伞的金属伞架是导体，在雷雨天气中撑起雨伞行走也是有危险的，故B不符合题意；
C．雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能触电，故C不符合题意；
D．躲入车内可以避免暴露在雷电下，是比较安全的做法，故D符合题意。
故选D。
9．B
【详解】设R1、R2的最大阻值分别为R1、R2，设两个变阻器滑片可移动的距离为acm，则滑片移动3cm时，其连入电路电阻的变化量为最大阻值的倍。
由公式可得R1、R2的滑片均位于变阻器的正中间时
……①
将R1的滑片由中间向左移动3 cm，R2的滑片由中间向右移动3 cm时
……②
将R1、R2的滑片从正中间均向右移动3 cm时
……③
①:②可得
a=18cm
将a=18cm分别代入②与③中，将两式相除，整理得
R1:R2=4:1
选项A、C、D错误，不符合题意；选项B正确，符合题意
故选B。
10．B
【详解】闭合开关S，当滑动变阻器的滑片均位于它们的最左端时，此时R2全部接入电路中，R1接入电路的电阻为0，假设电源电压为U，则有
①
当滑动变阻器的滑片均位于它们的最右端时，此时R2接入电路的电阻为0，R1全部接入电路中，则有
②
由①②可得：R2=2R1。当滑片的位置均处于左端总长度处时，此时两个滑动变阻器接入电路中的电阻
此时电路的总功率
当滑片的位置均处于左端总长度处时，此时两个滑动变阻器接入电路中的电阻
此时电路的总功率
当滑片的位置均处于左端总长度处时，此时两个滑动变阻器接入电路中的电阻
此时电路的总功率
当滑片的位置均处于左端总长度处时，此时两个滑动变阻器接入电路中的电阻
此时电路的总功率
综上，故B符合题意，ACD不符合题意。
故选B。
11．A
【详解】由图可知，两滑动变阻器串联，电流表测电路中的电流；设电源电压为U，当滑动变阻器R1的滑片P位于其最大电阻的处时，电路中的电流为
当滑动变阻器R1的滑片P位于最左端时，滑动变阻器R1的阻值最大，此时电路中的电流为
因电流表先后的示数之比是2:1，即
解得；
当滑动变阻器R1的滑片P位于其最大电阻的1/3处时，滑动变阻器R2消耗的功率是2.5W，即
解得；
再移动R2的滑片P至最右端，R2的阻值最大，因滑动变阻器R1的最大阻值与R2的最大阻值之比3∶7，则电路中的电流为
故R的功率为
故A符合题意，BCD不符合题意。
故选A。
12．B
【详解】设电阻丝每厘米的电阻为R，则电阻丝的总电阻为
开关S闭合时，滑片移动过程中，电阻丝滑片左边部分与右边部分并联，则电阻丝左边部分的电阻为R1，则右边部分的电阻为
故电路总电阻为
则当
时，电路中电阻最小，为15R；当滑片在A点时
电路总电阻为
当滑片在B时
电路总电阻为
则滑片在A点或B点，电阻均达到最小，为。电路中的最大电功率比最小电功率大4.32W，由得
┄┄①
P从30cm位置滑至15cm位置处，电流表示数变化了0.1A，当P在30cm时，电路电阻为
当P在15cm时
电路电阻为
由欧姆定律得
┄┄②
由①②得
故ACD不符合题意，B符合题意。
故选B。
13．C
【详解】灯泡L与变阻器串联，当滑片P滑至b端时，灯泡L的功率为9W，则
当滑片P滑至a、b的中点时，灯泡L的功率为16W，则
得，。
当滑片P滑至a端时，只有灯泡接入电路中，灯泡L的功率为
故ABD不符合题意，C符合题意。
故选C。
14．C
【详解】AB．用电器的功率越大，烧开同一壶水所用时间越短，由 ，等效电阻值越小功率越大，当电阻丝R1和R2串联，由串联电路电阻特点可知，电路中的等效阻值为
当电阻丝R1和R2并联，由串联电路电阻特点可知，电路中的等效阻值为
因为
所以为使这壶水烧开所用的时间最短，R1与R2的连接方式为并联，故AB不符合题意。
CD．两根电阻丝的电阻分别为R1和R2，根据题意可得
电阻丝R1和R2的比值为
烧开同一壶水，不计热量散失，消耗的电能相等，则
化简得
所用时间为
故C符合题意，D不符合题意。
故选C。
15．D
【详解】根据并联电路各用电器两端电压相等的特点可知，电阻R1与R2的阻值之比为
若将它们串联在同一电路中，根据串联电路电流处处相等的特点，电功率之比为
故D符合题意，ABC不符合题意。
故选D。
16．A
【详解】断开开关S2，闭合开关S1、S3，该电路为并联电路，总功率为P=20W，总电阻
若断开开关S1、S3，闭合开关S2，该电路为串联电路，总电阻
R′=R1+R2
电源电压一定，由可知
P一定，当R1=R2时，P′最大，所以
最大功率是5W，则电路的总功率可能为4W。故A符合题意，BCD不符合题意。
故选A。
17．B
【详解】设电源电压为U，当只闭合S1时，电路中只有电阻R1，所以
当只闭合S3时，电路中只有电阻R2，所以
当只闭合S2时，电路中电阻R1、R2串联，所以电路的总功率
若R1∶R2=2∶1，则
故选B。
18．A
【详解】A．饭锅是把电能转化为内能，是利用电流的热效应，故A符合题意；
BC．洗衣机、电风扇主要是把电能转化为机械能，故BC不符合题意；
D．电视机在工作时，主要将电能转化为光能和声能，故D不合题意。
故选A。
19．B
【详解】由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流。
A．闭合开关后，当滑片P在某一端点时，根据可知，灯泡两端的电压为
当滑片P移至中点时，由于灯泡功率由0.9W变为2W，即灯泡两端的电压变大，则电路中的电流变大，所以滑动变阻器连入电路的电阻变小；则此时电灯泡两端的电压为
则灯泡正常发光时的电阻为
故A错误；
BC．当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和可得，电源电压为
当滑片P移至中点时，根据可知，电路中的电流为
①
则电源电压为
②
联立①②，解得电源电压，滑动变阻器的最大阻值，故B正确，C错误；
D．由题可知，当滑片P在某一端点（最右端）时，电流表示数为0.3A，则滑动变阻器的功率为
故D错误。
故选B。
20．C
【详解】A．空调属大功率有金属外壳用电器，应使用三脚插头，使金属外壳接地，故A不符合题意；
B．雷容易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，故B不符合题意；
C．发生触电事故，切断电源是首先要做的，这样才能避免施救人员触电，故C符合题意；
D．在电线杆下面放风筝易引发触电，故D不符合题意。
故选C。
21．D
【详解】仅闭合开关S1时，R1和R2串联，根据可得
①
仅闭合开关S2时，R3和R2串联，根据可得
②
仅闭合开关S2时，电路为R3的简单电路，根据可得
③
联立①②③可得
故D符合题意，ABC不符合题意。
故选D。
22．D
【详解】分析电路可知，、串联，电压表测电压，电流表测电路电流。当滑片P在a端时，电路中只有，此时电压为电源电压，功率最大为5W，则有
①
当滑片P在b端时，变阻器阻值最大，电路中电流最小，根据可知此时功率最小为0.8W，此时电压表示数最大为6V，则有
②
联立①②，解得电源电压，。则当滑片P在b端，变阻器阻值最大时，电路中电流为
则变阻器最大阻值为
故ABC不符合题意，D符合题意。
故选D。
23．C
【详解】由图可知，R1与R2串联，当闭合开关S，电流表示数为2A时，滑动变阻器的功率为64W，此时R1两端电压为
R2两端电压为
则电源电压为
当电路的总功率为64W时，电路中的电流为
此时电路中的总电阻为
滑动变阻器R2接入电路中的电阻为
则R1的电功率与R2的电功率之比为
故ABD不符合题意，故C符合题意。
故选C。
24．C
【详解】只闭合开关S时两个灯泡串联，电路的总功率
断开开关S、，闭合时，只有灯泡L1的简单电路，灯泡L1的电阻可能是R，也可能是2R，电路的总功率可能为
电路的总功率可能为
故选C。
25．A
【详解】A．电冰箱的插头插入三孔插座，若电冰箱内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳就带电，人体接触外壳等于接触火线，就会发生触电事故；如果把外壳通过导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险，故A符合题意；
B．人靠近高压带电体极易引发跨步电压触电，不能将落在地面上的“高压线头”捡起，故B不符合题意；
C．使用试电笔时手要接触笔尾金属体，这样才能构成通路，氖管才能发光，故C不符合题意；
D．雷雨天人站在大树下避雨，因为大树和人体都是导体，雷电极易通过突起物--大树传向人体，而造成雷电灾害，故D不符合题意。
故选A。
26．C
【详解】由题图可知，两电阻串联，电压表V1测的是R1的两端电压，电压表V2测的是R2的两端电压，电流表测的是电路电流。当变阻器R1阻值为20Ω时，电压表V2的示数为6V时，根据串联电路特点和欧姆定律可得，电源电压为
①
移动滑动变阻器滑片，当电压表V2的示数变为4V时，伏安法测得变阻器的功率P1=1.6W，根据欧姆定律可得，此时的电路电流为，根据P=UI可得，R1的两端电压为
此时根据串联电路的电压特点可得，电源电压为
②
联立①②解得，U=12V，。根据可得，此时定值电阻R2的功率为
故C符合题意，ABD不符合题意。
故选C。
27．A
【详解】热水壶的效率为80%，加热水的过程消耗的电能
据得，烧水所需时间
故A符合题意，BCD不符合题意。
故选A。
28． 三 做功
【详解】[1]电热水壶外壳为金属，而且是大功率用电器，为防止外壳漏电时发生触电事故，使用的是三脚插头。
[2]发热是因为电流做功将电能转化为内能，是通过做功的方式改变了它的内能。
[3]当开关S1、S3闭合，S2断开时，电路中电阻较大、电流较小，为保温状态，此时，电路中电流为
1min消耗的电能为
29． 5 电流 244:149 电源
【详解】[1]两充电接口的额定电压相同，充电接口的电流较大时，工作功率较大，所以要快速给有闪充功能的手机充电，应选用5A接口。
[2]超级省电模式，可以延长手机的待机时间，而电池储存的电能是一定的，电源电压一定，由可知，应减小电池的输出电流。
[3]手机电量20%时，电池提供的电能W是一定的，根据可知，P1与P2的比值为
[4]这部手机开启无线反向充电，对其它手机进行无线充电时，给其它手机提供电能，所以这部手机相当于电源。
30． 并联 三脚 高火 176 275 0.3575
【详解】（1）[1]家庭电路中电煎药锅与电灯、电视机是并联的，单独工作，互不干扰。
[2]为了防止因外壳带电导致触电，应当使用三脚插头，将外壳接地。
（2）[3]当单刀双掷开关拨到“2”位置，同时闭合开关时，电路为并联电路；当单刀双掷开关拨到“2”位置，同时断开开关时，电路为只有R2的简单电路；当单刀双掷开关拨到“1”位置，同时断开开关时，电路为串联电路，由可知，当单刀双掷开关拨到“2”位置，同时闭合开关时，为高火状态；当单刀双掷开关拨到“2”位置，同时断开开关时，电路为文火状态；当单刀双掷开关拨到“1”位置，同时断开开关时，电路为保温状态。
[4][5]电路处于高火挡时电热丝的功率为
则电热丝R2的阻值为

电路处于文火挡时电路为只有R2的简单电路，故文火挡的功率为275W。
（3）[6]消耗的电能
[7]设电煎药锅的高火时间为t高与文火时间为t文，则
解得
则
31． 并 R 1210 热传递 增大
【详解】（1）[1][2]由图乙可知，当定时开关机和温控开关都闭合时，电烤箱处于加热工作状态，此时电风扇和电热管互不影响，因此两者是并联关系，温控开关与电热管R串联在一条支路上，所以温控开关控制电热管R。
（2）[3]正常工作时电热管两端的电压为220V，电热管的功率
（3）[4][5]焙烤过程中是利用热空气流加热鸡翅，热量从高温的空气传递到低温鸡翅，因此该过程是通过热传递的方式改变鸡翅的内能，鸡翅的温度升高内能增大。
32． 最大 温度 10 D
【详解】（1）[1]采用伏安法测小灯泡电阻，滑动变阻器应与待测灯泡串联在电路，电压表测量小灯泡两端电压，电流表测电路中的电流，电路图如图所示：
（2）[2]在测量灯丝的电阻时，开关闭合前，滑动变阻器的滑片应调到阻值最大处，保障实验安全。
[3]由于温度对灯丝电阻有较大影响，故每次测量时，电表指针稳定后立即读数并断开开关，目的是为了控制灯丝的温度不变。
（3）[4]根据灯丝的I-U图像可知，常温时小灯泡电阻为
而由表中数据可知，小灯泡两端的电压为3V时，通过的电流为0.30A，则此时灯泡的电阻为

故是常温时小灯泡电阻的10倍。
[5]手电筒的开关闭合后随着温度的升高，小灯泡的阻值变大，由可知，小灯泡的电功率变小，当温度达到一定时，阻值不变，电功率也不变。故ABC不符合题意，D符合题意。
故选D。
33． 断开 断路 0.6 变大
【详解】（1）[1]为保护电路，在连接电路时，开关S应处于断开状态。
（2）[2]电流表示数始终为零，电压表示数始终为3V，说明电路出现断路，且电压表能连通电源两极。因为电压表与小灯泡并联，所以可能是与电压表并联的小灯泡断路。
（3）[3]当电压表示数为2.5V时，电流表示数由图乙可知，电流表选用0～0.6A，分度值为0.02A，则此时电流表的读数为0.24A，即流过灯泡的电流是0.24A，小灯泡的额定功率
P=UI=2.5V×0.24A=0.6W
（4）[4]由图丙图像可知，随灯泡两端电压的增大，通过灯泡的电流也增大，但电流增加的越来越慢，根据欧姆定律变形公式得，电阻是变大的，即当电压表示数增大时，灯丝温度会发生变化，且灯丝电阻将变大。
34． 0~50Ω 0.75 0.144
【详解】（1）[1]在测小灯泡电功率实验中，小灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如图所示：
（2）[2]由表中第1组数据可知，当灯泡两端电压为0.5V时，通过灯泡的电流为0.16A，根据串联电路电压规律和欧姆定律可知，滑动变阻器此时接入电路的阻值
34.375Ω>20Ω，故滑动变阻器选用“0~50Ω”。
（3）[3]在步骤①中，灯泡、定值电阻和滑动变阻器串联，电压表测灯泡两端电压，移动滑动变阻器滑片P，使电压表示数U1=2.5V，此时灯泡正常发光；在步骤②中，灯泡、定值电阻和滑动变阻器仍串联，电压表测灯泡和定值电阻两端电压，保持滑片P的位置不变，因此时各电阻的大小和电压不变，灯仍正常工作，其两端电压为2.5V，故电压表应选大量程，分度值0.5V，其示数为4V；根据串联电路电压的规律，此时定值电阻两端的电压
U0=U'-U1=4V-2.5V=1.5V由串联电路电流特点和欧姆定律可知，电路中的电流
则小灯泡L正常发光时电功率
PL=ULIL=2.5V×0.3A=0.75W（4）[4]由表中数据可知，当灯泡两端电压为1.7V时通过灯泡的电流为0.24A，此时R0两端电压
U0'=IL'R0=0.24A×5Ω=1.2V根据串联电路电压规律，滑动变阻器两端电压
U滑=U-UL'-U0'=6V-1.7V-1.2V=3.1V此时滑动变阻器的功率
P滑=U滑IL'=3.1V×0.24A=0.744W当小灯泡正常发光时，由（3）可知，灯泡和定值电阻两端电压为4V，根据串联电路电压规律，此时滑动变阻器两端电压
U滑'=U-U'=6V-4V=2V此时滑动变阻器的功率
P滑'=U滑'IL=2V×0.3A=0.6W则滑动变阻器电功率的改变量
ΔP=P滑-P滑'=0.744W-0.6W=0.144W
35． 左 A 0.34 0.85
【详解】（1）[1]小灯泡的额定电压为2.5V，电压表选择小量程与小灯泡并联；要求滑动变阻器的滑片P向左移动时灯泡变暗，滑动变阻器的滑片向左移时电阻变大，故滑动变阻器右下接线柱连入电路中，如下图所示：
（2）[2][3]为保护电路，闭合开关前，滑动变阻器连入电路中的电阻最大，即滑片P移到滑动变阻器的最左端；闭合开关，电流表有示数，说明电路为通路；移动滑动变阻器的滑片P可以改变电流表的示数，说明变阻器没有问题；发现灯泡不发光，电压表无变化，可能小灯泡短路了，故选A。
（3）[4][5]由图丙可知，灯泡的量程应为0~0.6A，分度值为0.02A，示数为0.34A；小灯泡的额定功率为
P=UI=2.5V×0.34A=0.85W
36． A 左 0.75 8.3 R2 1.8
【详解】（1）[1]本实验中，滑动变阻器应与灯泡串联从而控制灯泡的亮度，滑片左移灯泡变亮，说明电路中电流变大，变阻器连入电路的阻值减小，所以应将其左下接线柱接入电路中，如下图所示：
（2）[2]A．若灯泡短路，灯泡不亮，电路仍是通路，电流表有示数，同时电压表被短路，无示数，故A符合题意；
B．灯泡断路，电压表被串联入电路中，此时电流表应无示数，电压表有示数且几乎等于电源电压，故B不符合题意；
C．滑动变阻器某处断路，整个电路断路，两电表都无示数，故C不符合题意；
D．滑动变阻器某处短路，电路仍为通路，两电表都有示数，且灯泡会非常亮，故D不符合题意。
故选A。
（3）[3]灯泡两端的电压小于灯的额定电压，要使灯泡正常工作，应使灯泡两端增大到2.5V，根据串联电路电压的特点，应减小滑动变阻器分得的电压，滑动变阻器连入电路中的电阻要减小，所以滑片向左端移动，使电压表的示数为2.5V为止。
[4]由图乙知，电流表使用0~0.6A量程，分度值为0.02A，电流表示数为0.3A ，则灯泡正常发光电流为0.3A，所以灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
（4）[5]由表格中数据可知，灯泡正常发光的电压为2.5V，通过的电流为0.3A，此时灯泡电阻
[6]由串联分压可知
灯泡正常发光的电压为2.5V，电源电压恒为6V，则有
解得
由于灯泡正常发光的电流为0.3A，所以通过滑动变阻器的电流为0.3A，滑动变阻器的阻值为11.62Ω，所以使用R2进行实验。
（5）[7]将小灯泡L1和L2串联在M、N之间，则通过两个灯泡的电流相同；由于两个灯泡的亮度一样，则两个灯泡的实际功率相同，由P=I2R可知，两个灯泡的电阻相同；忽略温度对灯丝电阻的影响，由可得
代入数据可得
解得L2的额定功率
37． 质量 温度计示数升高的多少 电流 电阻
【详解】（1）[1][2]由控制变量法，实验中在两瓶中加入质量、初温均相同的煤油。电流通过导体产生的热量不易直接观察，本实验中通过温度计示数升高的多少来反映电流产生热量的多少。
（2）[3][4]由图可知，此时两电阻丝串联，所以电流相同，通电时间也相同，两电阻丝的阻值大小不相等，故该装置可以探究电流通过电阻产生的热量和电阻的关系。
38． C 0.7 C 1.8~2.5
【详解】（1）[1]实验中，应将灯泡与变阻器串联，电压表测量灯泡电压，电流表测量电路电流，变阻器的滑片向右移动时灯泡变亮，说明滑片向右移动，变阻器接入电路中电阻变小，则变阻器的右下接线柱接入电路中，如图所示：
（2）[2]连接好电路，正确操作，移动滑动变阻器的滑片，小明发现小灯泡始终不亮，电压表、电流表示数均为0，经检查电表完好，则故障可能是滑动变阻器断路，导致电路中没有电流，灯泡两端没有电压，故ABD不符合题意，C符合题意。
故选C。
（3）[3]由图乙得，电流表的分度值为0.02A，示数为0.28A，即小灯泡正常发光时，灯泡电流为0.28A，小灯泡的额定功率为
（4）[4]移动滑片使小灯泡正常发光的过程中，当时，滑动变阻器达到功率最大，此时
由图丙可知，此时电路中的电流约为0.275A，滑动变阻器的最大功率可能是
故ABD不符合题意，C符合题意。
故选C。
（5）[5]由图得，电源由3节干电池组成，电源电压为4.5V。探究“电流与电阻的关系”，定值电阻与变阻器串联，电压表测量定值电阻电压，电流表测量电路电流，实验中要控制定值电阻的电压不变，当定值电阻接入电路中电阻最大为20Ω，变阻器接入电路中电阻最大为30Ω时，定值电阻的电压最小，由串联电路电流特点与欧姆定律得
由串联电路电压特点得
解得定值电阻的最小电压为
当5Ω电阻接入电路中时候，滑动变阻器阻值也会很小，所以电流会较大，而滑动变阻器最大电流为0.5A，比电流表0.6A要小，所以取电流0.5A，所以电压表示数
为电压表的最大测量值，则此时定值电阻的电阻最大，综上所述电压表取值范围为1.8V-2.5V。
39．（1）1V；（2）3V；（3）
【详解】解：（1）分析电路可知，、串联，电流表测电路电流。电阻两端的电压为
（2）电源电压为
（3）整个电路在1min内产生的热量为
答：（1）电阻两端的电压为1V；
（2）电源电压为3V；
（3）整个电路在1min内产生的热量为。
