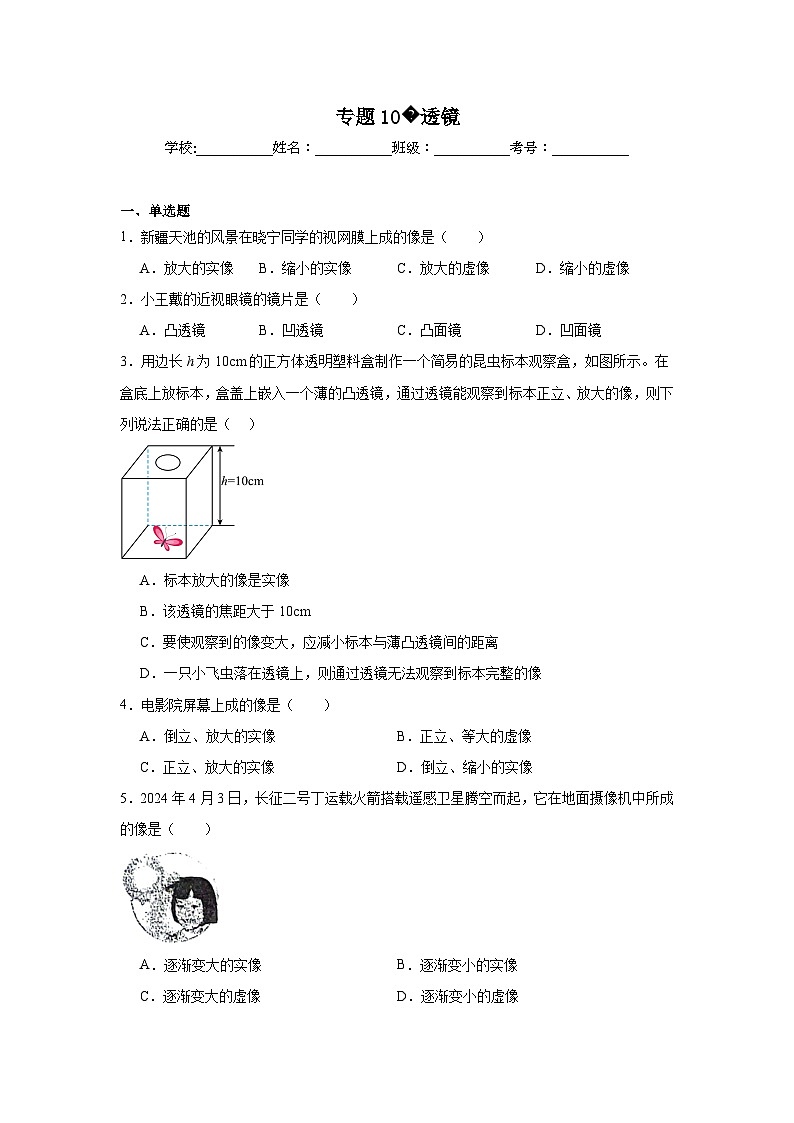

初中物理二轮复习专题10透镜含解析答案

这是一份初中物理二轮复习专题10透镜含解析答案，共19页。试卷主要包含了单选题，填空题，作图题，实验题，科普阅读题等内容，欢迎下载使用。


一、单选题
1．新疆天池的风景在晓宁同学的视网膜上成的像是（ ）
A．放大的实像B．缩小的实像C．放大的虚像D．缩小的虚像
2．小王戴的近视眼镜的镜片是（ ）
A．凸透镜B．凹透镜C．凸面镜D．凹面镜
3．用边长h为10cm的正方体透明塑料盒制作一个简易的昆虫标本观察盒，如图所示。在盒底上放标本，盒盖上嵌入一个薄的凸透镜，通过透镜能观察到标本正立、放大的像，则下列说法正确的是（ ）
A．标本放大的像是实像
B．该透镜的焦距大于10cm
C．要使观察到的像变大，应减小标本与薄凸透镜间的距离
D．一只小飞虫落在透镜上，则通过透镜无法观察到标本完整的像
4．电影院屏幕上成的像是（ ）
A．倒立、放大的实像B．正立、等大的虚像
C．正立、放大的实像D．倒立、缩小的实像
5．2024年4月3日，长征二号丁运载火箭搭载遥感卫星腾空而起，它在地面摄像机中所成的像是（ ）
A．逐渐变大的实像B．逐渐变小的实像
C．逐渐变大的虚像D．逐渐变小的虚像
6．凸透镜的焦距是10cm，一支点燃的蜡烛放在距凸透镜30cm处的主光轴上，以3mm/min的速度燃烧，则蜡烛通过该透镜所成像的缩短速度可能为（ ）
A．6mm/minB．4.5mm/minC．3mm/minD．1.5mm/min
7．爷爷戴的老花镜的镜片是（ ）
A．凹透镜B．凸透镜C．凹面镜D．凸面镜
8．做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法错误的是（ ）
A．屏上的像是倒立缩小的
B．该凸透镜的焦距可能是13cm
C．先向右移动光屏，再移动凸透镜到某位置能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上近视眼镜可在屏上再次看到清晰的像
9．人眼的“白眼球”和“黑眼球”实际上是指（ ）
A．虹膜和角膜B．角膜和巩膜C．角膜和虹膜D．巩膜和虹膜
二、填空题
10．在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜 （填“5.0”或“15.0”）cm位置时，移动光屏，可以在光屏上呈现清晰的 （填“缩小”或“放大”）的像。若使光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为 cm。
11．2022年12月31日，中国国家主席习近平在新年贺词中宣布，“中国空间站全面建成”！
“天宫课堂”更是成为传播太空知识、播种航天梦想的重要平台！航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与 相同（填照相机、投影仪、放大镜），若王亚平远离水球，则成像 （填变大、变小或不变）。
12．手机的镜头相当于一个凸透镜，若小唐的手机镜头焦距为5cm，如图所示是他用手机扫描二维码的情形。为保证扫描清晰，手机到二维码的距离应大于 cm，二维码经摄像头扫描成倒立、 （选填“缩小”、“等大”或“放大”）的实像。
三、作图题
13．一束光经过凸透镜后的折射光线如图所示，请在图甲中画出其入射光线。
14．请在图中画出从光源S射向透镜的两束光的折射光路；
15．请在图中画出两条入射光线经凸透镜后的折射光线。
16．两束光射向凸透镜，请将光路补充完整。

17．如图所示，画出经透镜折射后的光线。
四、实验题
18．如图所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在光具座上50 cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中心在 高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到 cm刻线处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜 B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向 （填“左”或“右”）移动。
19．在“探究凸透镜成像的规律”实验中：
（1）当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画出），此时光屏上是烛焰 （选填“放大”“缩小”或“等大”）的像，该凸透镜的焦距可能是 （选填“5”“10”或“15”）cm；
（2）保持凸透镜的位置不变，将蜡烛向左移动5cm，为了使光屏仍承接到烛焰清晰的像，光屏移动的距离 （选填“＞”“＜”或“＝”）5cm。
20．小陈同学利用带水透镜的光具座研究凸透镜成像。
（1）如图所示，烛焰的像清晰地呈现在光屏上，此时的像的大小比物体 （选填“大”或“小”）；
（2）如果给水透镜注水，光屏上的像变得模糊，此时水透镜的焦距 （选填“变大”或“变小”），若在水透镜前加一个合适的 （选填“凸”或“凹”）透镜，光屏上的像会变得清晰。
21．物理学习小组用凸透镜、蜡烛、光屏和光具座等器材探究凸透镜成像的规律。
（1）当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上出现了等大清晰的像，此凸透镜的焦距为 cm；
（2）当蜡烛与凸透镜的距离为25cm时，可在光屏上得到一个倒立、 （填“放大”或“缩小”）的实像，利用这一原理可制成生活中的照相机；
（3）保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光屏上的像再次清晰，可将光屏向 （选填“左”或“右”）移动。
22．在“探究凸透镜成像规律”的实验中。
（1）如图所示，某同学在光具座上将点燃的蜡烛和光屏放在凸透镜的两侧，并将 （选填“蜡烛”或“烛焰”）、凸透镜和光屏的中心调节在同一高度上。
（2）该同学将凸透镜放在光具座上50cm处固定不动，并将点燃的蜡烛在光具座上35cm处移动至30cm处的过程中，调节光屏的位置，总能在光屏上得到倒立、放大的像，则该凸透镜的焦距可能是 （选填“10”“13”或“15”） cm。此成像原理和生活中的 （选填“照相机”“投影仪”或“放大镜”）相同。
23．实验小组的同学在探究凸透镜的成像规律。
（1）当烛焰、焦距为10cm的凸透镜A位于图中位置时，光屏上得到一个清晰的像，该像是一个倒立、 （选填“放大”“缩小”或“等大”）的实像；
（2）保持蜡烛位置不变。小陈同学用焦距为5cm的凸透镜B在原位置替换凸透镜A。要使光屏上仍得到烛焰清晰的像，应该将光屏向 （选填“靠近”或“远离”）凸透镜B的方向移动；
（3）在如图所示位置光屏上成清晰的像，将蜡烛向左移动10cm的过程中，保持凸透镜位置不变，若使光屏上再次能得到清晰的像，光屏移动的距离 （选填“大于”“小于”或“等于”）10cm。
24．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
（1）调整实验器材，使烛焰和光屏的中心、凸透镜的中心在 ，使像成在光屏中央；
（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向 （选填“左”或“右”）移动才能在光屏上成清晰的实像；
（3）将蜡烛移至一倍焦距与二倍焦距之间某一位置，光屏上呈现出烛焰清晰的像。若烛焰中心下降0.5cm，光屏上像的移动距离 （填“大于”“小于”或“等于”）0.5cm。
25．如图所示，小陈同学通过实验验证凸透镜成像的规律，实验器材有凸透镜、光屏、高度为12cm的发光物体、卷尺等。
小陈同学经过多次实验得到部分成实像时物距、像距和像高的数据，分析数据凸透镜成放大实像时，像距 （选填“大于”“小于”或“等于”）物距，小陈同学使用的凸透镜的焦距为 cm。思考后他还从中发现其他一些规律，物距为18.0cm时，像高为 cm。
26．小陈同学利用焦距为10cm的凸透镜探究凸透镜成像的规律。
（1）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰倒立、 （选填“放大”“缩小”或“等大”）的实像，若保持蜡烛和光屏位置不变，将透镜移动至 cm刻度线处，光屏上能再次呈现清晰的像；
（2）如图乙所示，保持蜡烛位置不变，将透镜移动至16cm刻度线处，则人眼在 （选填“A”“B”或“C”）处能观察到烛焰放大的像。
27．小张同学利用如图所示装置“探究凸透镜成像的规律”。
（1）实验前应调节烛焰、凸透镜、光屏，为保证像呈现在光屏中央，应使它们的中心在同一 ；
（2）当蜡烛与凸透镜的位置如图所示时，在光屏上可得到烛焰清晰的、 （选填“放大”、“缩小”或“等大”）的像；
（3）实验进行一段时间后，蜡烛燃烧变短，光屏上看不到蜡烛完整的像，保持蜡烛与光屏位置不变，为使像仍然呈现在光屏中央，此时应 移动透镜（选填“向上”或“向下”）。
五、科普阅读题
28．近视眼矫正的福音可调式眼镜。
如1图：人类的眼睛很像一架照相机；如2图，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的薄厚程度，改变晶状体的焦距来获得清晰的实像；如3图所示，一项被称作“可调式眼镜”的新技术可以帮助人们不用通过眼科医生就可以矫正自己的视力。这种眼镜的镜片中含有一种液体，通过调节此液体的含量，镜片的形状会随之改变；如4图所示，改变滑块的位置就可实现镜片形状的变化。
（1）由短文可知，人的眼睛是通过调节晶状体的 ，从而改变晶状体的焦距来获得清晰倒立、 （选填“缩小”或“放大”）的实像；其实可调式眼镜的想法也是一种仿生学研究的成果，人眼睛的晶状体就是根据观察对象自动调节的可调式镜片，通过眼部肌肉调节晶状体可以实现的功能的是帮助我们看清 （选填“不同距离”或“不同大小”）的物体。
（2）2图是不同位置处的两个物体的成像示意图，由图得出：眼睛看近处的物体时，晶状体的焦距 （选填“变大”、“变小”或“不变”。人眼若长期观察近处物体，会造成晶状体过度弯曲，形成 （选填“远”或“近”）视眼，当他看远处物体时，像会成在视网膜的 （选填“前”或“后”）方。
（3）按如4图所示，近视眼患者如果用“可调式眼镜”加以矫正，应将滑块从中间逐渐向 （选填“左”或“右”）移动，直至看清物体，若患者的眼镜度数是500度，此时眼镜的焦距是 m。
物距/cm
60.0
50.0
30.0
20.0
18.0
15.0
像距/cm
12.0
12.5
15.0
20.0
22.5
30.0
像高/cm
2.4
3.0
6.0
12.0
24.0
参考答案：
1．B
【详解】当眼睛成像时，物距远大于像距，故由凸透镜的成像规律可知，此时所成的像为倒立、缩小的实像，故ACD不符合题意，B符合题意。
故选B。
2．B
【详解】近视眼形成的原因是眼球的屈光能力变强，使得远处的物体在视网膜前方成像，所以会看不清楚。因此要做到在视网膜上成像，需要将远处射来的光线向外发散，从而使成像点后移到视网膜上，所以应当使用凹透镜来矫正视力。如下图所示：
故选B。
3．B
【详解】A．通过透镜能观察到标本正立、放大的像，这是凸透镜成像，所成的像是虚像，故A错误；
B．要使凸透镜作放大镜使用时，物距小于焦距，此时物距是10cm，所以选择焦距大于10cm的凸透镜，故B正确；
C．凸透镜成虚像时，物近像近像变小，因此要使观察到的像变大，应增大标本与薄凸透镜间的距离，故C错误；
D．突然飞来一只飞虫落在凸透镜上，遮住凸透镜的部分区域，其余部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗，故D错误。
故选B。
4．A
【详解】电影院是用投影仪来放映电影的。根据凸透镜成像的规律可知，当2f>u>f时，成倒立、放大的实像，投影仪就是利用了这一原理。
故选A。
5．B
【详解】摄像机与照相机成像原理相同，都成成倒立、缩小的实像；在腾空而起的过程中，物距变大，根据“成实像时，物远像近像变小”可知，像变小，即在地面摄像机中所成的像是逐渐变小的实像，故B符合题意，ACD不符合题意。
故选B。
6．D
【详解】凸透镜的焦距是10cm，蜡烛放在距凸透镜30cm处的主光轴上，成倒立缩小的实像，像距在10cm到20cm之间，蜡烛通过该透镜所成像的缩短速度要小于3mm/min，可能为1.5mm/min，故D符合题意，ABC不符合题意。
故选D。
7．B
【详解】远视眼的晶状体凸度过小或眼球前后径过短，外界物体的像成在视网膜后方，需要佩戴凸透镜，使进入眼睛的光线会聚一些后再通过晶状体，使像成在视网膜上，爷爷戴的老花镜的镜片属于凸透镜。
故选B。
8．B
【详解】A．由图可知，此时物距大于像距，则凸透镜成倒立、缩小实像，故A正确，不符合题意；
B．由图可知，物距
50.0cm-30.0cm=20.0cm
像距
65.0cm-50.0cm=15.0cm
即
20.0cm>2f
2f>15.0cm>f
可以得到
10cm>f>7.5cm
所以该凸透镜的焦距不可能是13cm，故B错误，符合题意；
C．先向右移动光屏，此时像距增大，再移动凸透镜到某位置，根据凸透镜成实像时，物近像远像变大，可知，减小物距，一定能在光屏上看到清晰的像，故C正确，不符合题意；
D．只将蜡烛向左移动一段距离，根据凸透镜成实像时，物远像近像变小，可知，此时像成在光屏的左侧；在蜡烛和透镜间放上近视眼镜，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会将光线延迟会聚成像，所以能在屏上再次看到清晰的像，故D正确，不符合题意。
故选B。
9．D
【详解】人眼的巩膜白色、坚韧，位于眼球最外面，具有保护眼球内部结构的功能；虹膜含有色素，使人眼表现出不同的颜色，如黑眼睛、蓝眼睛等。因此，“白眼球”和“黑眼球”分别是指巩膜和虹膜。故D符合题意，ABC不符合题意。
故选D。
10． 15.0 放大 25
【详解】[1]凸透镜的焦距为10cm,要能在光屏上呈现清晰的像，则蜡烛到凸透镜的距离物距一定到大于一倍焦距，即10cm，故选择15.0cm。
[2]当物距等于15.0cm时，物距在一倍焦距和两倍焦距之间，成倒立、放大的实像。
[3] 如图所示的实验器材光具座总长度为100cm，在光屏上成等大的实像，一定物距等于像距等于两倍焦距，即
因此焦距最大为25cm。
11． 照相机 变小
【解析】【小题1】[1]图中水球相当于一个凸透镜，由凸透镜成像规律可知，实像都是倒立的，所以由图可知我们看到的是王老师倒立、缩小的实像；生活中照相机与这一成像原理相同。
[2]若王亚平距水球变远，则物距增大，像距减小，像变小。
12． 10 缩小
【详解】[1][2]手机扫描二维码时的成像原理与照相机的成像原理相同，所以，手机到二维码的距离应大于镜头的二倍焦距，即大于10cm，扫描成的是倒立、缩小的实像。
13．
【详解】平行主光轴的光线过凸透镜的焦点，故过折射点画平行于主光轴直线，带上向右的箭头即为入射光线，故如图所示
14．
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示
15．
【详解】通过凸透镜焦点的光线经折射后，折射光线平行于主光轴射出，平行于主光轴的光线经凸透镜折射后将过焦点，如图：
16．
【详解】过凸透镜光心的光线其传播方向不变，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：

17．
【详解】平行于主光轴的光线经凸透镜折射后过焦点；过焦点的光线经凸透镜折射后，平行于主光轴；平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点，射向焦点的光线经凹透镜折射后，将平行于主光轴。据此作图如下：
18． 同一 70 左
【详解】[1]首先调整烛焰中心、透镜中心和光屏中心在同一高度上。
[2]将点燃的蜡烛放置在光具座上30cm刻线处，此时物距为20cm，等于2倍焦距，移动光屏到70cm刻线处，此时像距也是2倍焦距，烛焰在光屏上成倒立等大的实像。
[3]保持蜡烛的位置不变，换成焦距为8cm的凸透镜B并保持位置不变，此时物距大于2倍焦距，应将光屏向在左移动，使像距在1倍焦距和2倍焦距之间，可使烛焰在光屏上成倒立缩小的实像。
19． 缩小 10 ＜
【详解】（1）[1]实验中，当蜡烛、透镜和光屏的位置如图所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立缩小的实像。
[2]此时像距，像在一倍焦距和二倍焦距之间，所以，则焦距所以焦距。可能是10cm。
（2）[3]当凸透镜位置不变，将蜡烛向左移动5cm，此时物距增大，要想在光屏上再一次成清晰的像，需要将像距减小，即将光屏向左移动；此时的物距大于像距，仍然成像在一倍焦距和二倍焦距之间，则光屏移动的距离小于5cm。
20． 小 变小 凹
【详解】（1）[1]由图可知，物距大于像距，成倒立缩小的实像，像的大小比物体小。
（2）[2][3]对水透镜注水，使其焦距变小，光屏上的像变得模糊，若在水透镜前加一个合适的凹透镜，对光线有发散作用，光屏上的像会变得清晰，这就是近视眼的矫正原理。
21． 10.0 缩小 右
【解析】【小题1】（1）[1] 光屏在图中位置时，光屏上出现了等大清晰的像，说明凸透镜与蜡烛的距离等于2倍焦距。则凸透镜的焦距
（2）[2] 当蜡烛与凸透镜的距离为25cm时，物距大于两倍焦距，由凸透镜成像的特点可知，此时成倒立、缩小的实像。
（3）[3] 保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，近视镜片是凹透镜，凹透镜对光线具有发散作用，会延迟光线会聚成像，故为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向右移动。
22． 烛焰 13 投影仪
【详解】（1）[1]探究凸透镜成像规律其中的像是烛焰成的像，所以应该将烛焰、凸透镜和光屏的中心调节在同一高度上。
（2）[2]根据凸透镜成像规律可知，此时，成倒立、放大的实像，点燃的蜡烛在光具座上35cm处时的物距为
则
解得
点燃的蜡烛在光具座上35cm处时的物距为
则
解得
则焦距的范围为
则该凸透镜的焦距可能是13 cm。
[3]根据凸透镜成像规律可知，此时 f23． 缩小 靠近 小于
【详解】（1）[1]由图示知，物距大于像距，在光屏上成倒立缩小的实像。
（2）[2]B的焦距比A的小，则聚光能力比A的强，蜡烛位置不变，则通过凸透镜B的会聚点会提前，像距变小，所以光屏应向靠近凸透镜B的方向移动。
（3）[3]凸透镜成倒立缩小的实像时，物距大于二倍焦距，而像距小于二倍焦距又大于一倍焦距，所以蜡烛向左移动10cm时，物距增大，大于二倍焦距，像距减小，小于二倍焦距而大于一倍焦距，则像距可变化的范围比物距的小，所以光屏移动的距离小于10cm。
24． 同一高度 左 大于
【详解】（1）[1]为了使烛焰的像成在光屏的中间，在调整器材时，要使烛焰中心、透镜中心、光屏中心在同一高度上。
（2）[2]凸透镜的焦距为10cm，当蜡烛在14cm刻度线上时，物距为
故此时成倒立缩小的实像，像距应该在一倍焦距和二倍焦距之间，则光屏应位于60.0cm到70.0cm刻度之间，故应将光屏向左移动，才能在光屏上得到清晰的像。
（3）[3]此时物距大于一倍焦距小于二倍焦距，则像距大于二倍焦距，成的是放大的实像。因此像的移动距离大于物的移动距离。
25． 大于 10.0 15.0
【详解】[1]物体的高度为12cm，由表格数据可知，当凸透镜成放大实像，即像高大于物体的高度时，像距大于物距。
[2]根据凸透镜成像特点可知，当物距等于像距等于二倍焦距时，物像大小相等，由表格数据可得
所以小陈同学使用的凸透镜的焦距为10.0cm。
[3]分析表格可知，从像距为12.5cm开始，像距减去焦距的数值与像高成正比，如当像距为12.5cm时，像距离焦点的距离为2.5cm，像高为3cm；像距离焦点的距离为5cm时，像高为6cm；则以此类推得到，当物距为18cm，像距为22.5cm时，像距离焦点的距离为12.5cm，则像高为15.0cm。
26． 放大 40 B
【详解】（1）[1][2]由图甲可知，物距
25.0cm-10.0cm=15.0cm
像距
55.0cm-25.0cm=30.0cm
物距大于1倍焦距小于2倍焦距，成倒立放大的实像，若保持蜡烛和光屏位置不变，由光路的可逆性可知，物距等于原来的像距，像距等于原来的物距，成倒立缩小的实像，将透镜移动至40cm刻度线处，光屏上能再次呈现清晰的像。
（2）[3]如图乙所示，保持蜡烛位置不变，将透镜移动至16cm刻度线处，物距
16.0cm-10.0cm=6.0cm成虚像，不能够在光屏上成像。则人眼在B处能观察到蜡烛的像。
27． 高度 缩小 向下
【详解】（1）[1]实验过程中，调整烛焰、凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度。
（2）[2]由图可知物距大于像距，根据凸透镜成像规律可知成倒立、缩小的实像。
（3）[3] 凸透镜成实像时，燃烧的蜡烛逐渐变短，烛焰下移像将上移，为了使像成在光屏的中心，应将凸透镜向下移动。
28． 薄厚程度 缩小 不同距离 变小 近 前 左 0.2
【详解】（1）[1][2][3]人的眼睛是通过调节晶状体的薄厚程度，改变晶状体的焦距来获得清晰倒立缩小的实像；由“可调式眼镜”的原理可知，可调式镜片，通过眼部肌肉调节晶状体的曲度可以调节，当晶状体的曲度变大，焦距变短，反之亦然；帮助我们看清不同距离的物体。
（2）[4][5][6]从图中可以看出：当眼睛看近处的物体时，透镜的凸度变大了，透镜的焦距也变短了；眼若长期观察近处物体，会造成晶状体过度弯曲，当他看远处物体时，像会成在视网膜的前方。
（3）[7][8]要纠正必须要减弱凸透镜对光的会聚作用，所以要用凹透镜来进行纠正。由图可知，此时如果用“可调式眼镜”加以矫正，应将滑块从中间逐渐向左移动，直至看清物体；透镜焦度
眼睛的焦距为
