模型49 安培力模型-2024高考物理二轮复习80模型最新模拟题专项训练
展开
这是一份模型49 安培力模型-2024高考物理二轮复习80模型最新模拟题专项训练，文件包含模型49安培力模型原卷版版-2024高考物理二轮复习80模型最新模拟题专项训练docx、模型49安培力模型解析版-2024高考物理二轮复习80模型最新模拟题专项训练docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
一、以核心和主干知识为重点。构建知识结构体系，确定每一个专题的内容，在教学中突出知识的内在联系与综合。
二、注重情景与过程的理解与分析。善于构建物理模型，明确题目考查的目的，恰当运用所学知识解决问题：情景是考查物理知识的载体。
三、加强能力的提升与解题技巧的归纳总结。学生能力的提升要通过对知识的不同角度、不同层面的训练来实现。
四、精选训练题目，使训练具有实效性、针对性。
五、把握高考热点、重点和难点。

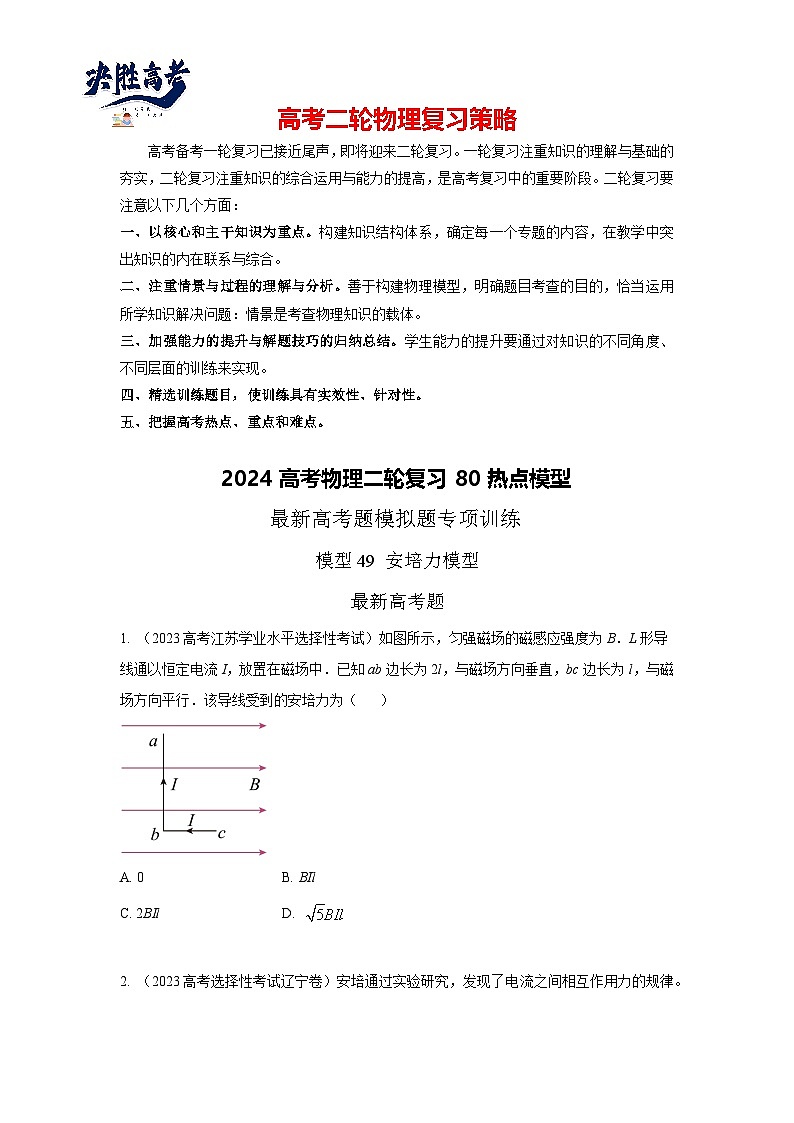

2024高考物理二轮复习80热点模型
最新高考题模拟题专项训练
模型49 安培力模型
最新高考题
1. （2023高考江苏学业水平选择性考试）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力为（ ）
A. 0B. BIl
C. 2BIlD.
【参考答案】C
【名师解析】
因bc段与磁场方向平行，则不受安培力；ab段与磁场方向垂直，则受安培力 Fab=BI∙2l=2BIl
则该导线受到的安培力为2BIl。
2. （2023高考选择性考试辽宁卷）安培通过实验研究，发现了电流之间相互作用力的规律。若两段长度分别为和、电流大小分别为I1和I2的平行直导线间距为r时，相互作用力的大小可以表示为。比例系数k的单位是（ ）
A. kg·m/（s²·A）B. kg·m/（s²·A²）
C. kg·m²/（s³·A）D. kg·m²/（s³·A³）
【参考答案】B
【名师解析】
根据题干公式整理可得
代入相应物理量单位可得比例系数k单位为
B正确。
3. （2022高考湖北物理）如图所示，两平行导轨在同一水平面内。一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。已知导体棒加速时，加速度的最大值为g；减速时，加速度的最大值为g，其中g为重力加速度大小。下列说法正确的是（ ）
A. 棒与导轨间的动摩擦因数为
B. 棒与导轨间的动摩擦因数为
C. 加速阶段加速度大小最大时，磁场方向斜向下，θ=60°
D. 减速阶段加速度大小最大时，磁场方向斜向上，θ=150°
【参考答案】BC
【命题意图】本题考查安培力，摩擦力、牛顿运动定律及其相关知识点。
【解题思路】
设磁场方向与水平方向夹角为θ1，θ1<90°;当导体棒加速且加速度最大时，合力向右最大，根据左手定则和受力分析可知安培力应该斜向右上方，磁场方向斜向右下方，此时有
令，
根据数学知识可得
则有
同理磁场方向与水平方向夹角为θ2，θ2<90°，当导体棒减速，且加速度最大时，合力向左最大，根据左手定则和受力分析可知安培力应该斜向左下方，磁场方向斜向左上方，此时有
有
所以有
当加速或减速加速度分别最大时，不等式均取等于，联立可得
代入，可得α=30°，此时
加速阶段加速度大小最大时，磁场方向斜向右下方，有
减速阶段加速度大小最大时，磁场方向斜向左上方，有。故BC正确，AD错误。
4. （2022·全国理综乙卷·24）如图，一不可伸长的细绳的上端固定，下端系在边长为的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在平面的匀强磁场。已知构成金属框的导线单位长度的阻值为；在到时间内，磁感应强度大小随时间t的变化关系为。求:
（1）时金属框所受安培力的大小；
（2）在到时间内金属框产生的焦耳热。
【参考答案】（1）；（2）0.016J
【名师解析】
（1）金属框的总电阻为
金属框中产生的感应电动势为
金属框中的电流为
t=2.0s时磁感应强度
金属框处于磁场中的有效长度为
此时金属框所受安培力大小为
（2）内金属框产生的焦耳热为
5. （2022年1月浙江选考）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态（即P和Q的其余部分均不接触），P与Q间的磁力大小为F。下列说法正确的是（ ）
A. Q对P磁力大小等于
B. P对Q的磁力方向竖直向下
C. Q对电子秤的压力大小等于＋F
D. 电子秤对Q的支持力大小等于＋
【参考答案】D
【名师解析】由题意可知，因手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，即Q对P有水平向左的磁力；P与挡板接触后放开手，P处于“磁悬浮”状态，则说明Q对P有竖直向上的磁力，则Q对P的磁力方向斜向左上方向，其磁力F大小大于，选项AB错误；对PQ的整体受力分析，竖直方向电子秤对Q的支持力大小等于＋，即Q对电子秤的压力大小等于＋，选项C错误，D正确。
6. （2022年1月浙江选考）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的力F分别与I和L的关系图像，则正确的是（ ）
A. B.
C. D.
【参考答案】B
【名师解析】根据安培力公式F=BIL，可知先保持导线通电部分的长度L不变，改变电流I的大小，则F-I图像是过原点的直线，图像B正确，图像A错误；若保持电流I不变，改变导线通电部分的长度L，则F-L是过原点的直线，则CD均错误。故选B。
7. （2022新高考江苏卷）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（ ）
A. 平行于纸面向上
B. 平行于纸面向下
C. 左半部分垂直纸面向外，右半部分垂直纸面向里
D. 左半部分垂直纸面向里，右半部分垂直纸面向外
【参考答案】C
【命题意图】本题考查安培定则、左手定则、安培力及其相关知识点。
【解题思路】根据安培定则，可判断出导线a左侧部分所在的空间磁场方向斜向右上，
右侧部分所在的空间磁场方向斜向下方，根据左手定则可判断出左半部分所受安培力方向垂直纸面向外，右半部分所受安培力方向垂直纸面向里。选项C正确。
最新模拟题
1. （2023石家庄三模） 如图甲所示是磁电式电流表的结构示意图，极靴和铁质圆柱间的磁场均匀辐向分布，面积为S的矩形线圈绕在铝框上，线圈a、b边所在处的磁感应强度大小均为B，当线圈中通电流时，a、b边所受安培力F方向如图乙所示，下列说法正确的是（ ）
A. 穿过线圈的磁通量为BS
B. 流经线圈a边的电流方向垂直纸面向外
C. 由于铝框涡流作用导致电流测量不准确
D. 若增大线圈的匝数保持通入电流不变，则电流表指针偏角变大
【参考答案】D
【名师解析】
线圈在磁场中，由对称性可知，穿过线圈的磁通量为0，选项A错误；
由左手定则可知，流经线圈a边的电流方向垂直纸面向里，选项B错误；
铝框实际上与线圈是彼此绝缘的，而且指针稳定时，铝框中没有感应电流，无从谈起对线圈中电流的影响，选项C错误。
若增大线圈的匝数保持通入电流不变，则线圈的ab两边受的安培力变大，则电流表指针偏角变大，选项D正确。
2. . (2023浙江杭州九校期中联考)如图甲是磁电式电流表的结构示意图，蹄形磁体和铁芯间的磁场均匀辐向分布，边长为L的N匝正方形线圈中通以电流I，如图乙所示，线圈中左侧一条a导线电流方向垂直纸面向外，右侧b导线电流方向垂直纸面向里，a、b两条导线所在处的磁感应强度大小均为B，则（ ）
A. 该磁场是匀强磁场B. 该线圈的磁通量为BL2
C. a导线受到的安培力方向向上D. 此仪表利用了电磁感应的原理
【参考答案】：C
【名师解析】．匀强磁场的磁感线互相平行，方向相同，该磁场均匀辐向分布，不是匀强磁场，故A错误；
线圈平面与磁感线平行，线圈的磁通量为零，故B错误；
导线电流向外，磁场向右，根据左手定则，导线受到的安培力向上，故C正确；
此仪表利用的是电流通过线圈时，线圈在安培力的作用下转动，螺旋弹簧被扭动，带动指针转动的原理，故D错误。故选C。
3. .(2024湖北黄冈 外国语学校质检)如图所示天平可用来测量磁场的磁感应强度。天平的右臂下面挂一个矩形线圈，底边长为，共匝，线圈的下部悬在匀强磁场中，磁场方向垂直于纸面。当线圈中通有电流（方向如图所示）时，在天平两边加上质量分别为、的砝码时，天平平衡；当电流反向（大小不变）时，右边再加上质量为的砝码后，天平又重新平衡，重力加速度为。由此可知（ ）
A. 磁感应强度方向垂直纸面向里，大小为
B. 磁感应强度方向垂直纸面向外，大小为
C. 磁感应强度方向垂直纸面向外，大小为
D. 磁感应强度方向垂直纸面向里，大小为
【参考答案】C
【名师解析】
因为电流反向时，右边再加砝码才能重新平衡，所以此时安培力竖直向上，由左手定则判断磁场方向垂直于纸面向外。电流反向前，有
其中为线圈质量。电流反向后，有
两式联立可得
故选C。
4. .(2024湖北黄冈 外国语学校质检) 蹄形磁铁上方放置一通有方向如图电流I的轻质直导线ab，则ab运动的情况是（ ）
A. a端转向纸外，b端转向纸里，同时向上运动
B. a端转向纸外，b端转向纸里，同时向下运动
C. a端转向纸里，b端转向纸外，同时向上运动
D. a端转向纸里，b端转向纸外，同时向下运动
【参考答案】B
【名师解析】如图所示
将导线ab分成左、中、右三部分，中间一段开始时电流方向与磁场方向一致，不受力；左端一段所在处的磁场方向斜向右上，根据左手定则知其受力方向向外；右端一段所在处的磁场方向斜向右下，受力方向向里；当转过一定角度时，中间一段电流不再与磁场方向平行，由左手定则可知其受力方向向下，所以a端转向纸外，b端转向纸里，同时向下运动。B正确。
。
5．（2023湖北荆州重点高中质检）如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，磁铁上方中心偏左位置固定一导体棒，导体棒中电流方向如图所示，此时台秤读数为；若导体棒中电流方向不变，电流缓慢减小为零时，台秤读数为，则以下说法正确的是（ ）
A．弹簧长度将不变B．弹簧长度将变短
C．D．
【参考答案】D
【名师解析】．电流为零时，台秤读数等于磁铁的重力大小，弹簧处于原长；磁铁的磁感线在它的外部是从N极到S极，因为导体棒在磁铁的中心偏左位置，所以此处的磁感线是斜向右上的，导体棒通电时，电流的方向垂直于纸面向里，根据左手定则，导体棒受磁铁给的安培力方向是斜向右下，导体棒是固定不动的，根据物体间力的作用是相互的，导体棒给磁铁的反作用力方向就是斜向左上的，将这个力在水平方向和竖直方向分解，由平衡条件知光滑平板对磁铁支持力小于磁铁重力大小，即有，D正确，C错误；
导体棒通电时由于磁铁受导体棒的作用力在水平方向向左，弹簧会压缩，当导体棒电流为零时，弹簧长度将变长，AB错误。
6．（2023湖北荆门三校5月联考）如图所示，一通电导体棒放置在粗糙水平桌面上，流过导体棒的电流如图所示，导体棒所在空间存在方向与导体棒垂直的匀强磁场，当匀强磁场方向与竖直方向的夹角为时，无论所加磁场多强，均不能使导体棒发生移动。已知导体棒与桌面间的动摩擦因数为，最大静摩擦力等于滑动摩擦力，下列关系式中正确的是（ ）
A．B．C．D．
【参考答案】A
【名师解析】导体棒受的安培力斜向右下方，则受力分析可知
解得当时即当时无论所加磁场多强，均不能使导体棒发生移动。故选A。
7. （2023浙江杭州学军中学质检）如图所示，两个完全相同且相互绝缘、正交的金属环A、B，可沿轴线OO′自由转动，现通以图示方向电流，沿OO′看去会发现( )
A. A环、B环均不转动
B. A环将逆时针转动，B环也逆时针转动，两环相对不动
C. A环将顺时针转动，B环也顺时针转动，两环相对不动
D. A环将顺时针转动，B环将逆时针转动，两者吸引靠拢至重合为止
【参考答案】D
【名师解析】
由安培定则可得，A环产生的磁场的方向向下，B环产生的磁场的方向向左，两个磁场相互作用后有磁场的方向趋向一致的趋势，所以A环顺时针转动，B环逆时针转动．二者相互靠拢．故D正确，ABC错误．
【名师点睛】本题考查了电流的磁场、磁场对电流的作用，只是要求灵活运用所学知识．要注意利用“两个磁场相互作用后有磁场的方向趋向一致的趋势”是解题的最佳方法．根据安培定则判断出通电圆环A的周围有磁场，通电圆环B放在了通电圆环A的磁场内，受到磁场的作用，根据左手定则就可以判断出相互作用力．
8. （2023湖南益阳桃江一中模拟）如图所示，由粗细均匀的金属导线围成的一个正六边形线框abcdef，它的六个顶点均位于一个半径为R的圆形区域的边界上，be为圆形区域的一条直径，be上方和下方分别存在大小均为B且方向相反的匀强磁场，磁场方向垂直于圆形区域。现给线框接入从a点流入、从f点流出的大小为I的恒定电流，则金属线框受到的安培力的大小为（ ）
A. B. C. BIRD. 0
【参考答案】A
【名师解析】
根据串并联电路特点可知线框流过af边的电流：
流过abcdef边的电流：
de、ab边受到的安培力等大同向，斜向左下方，同理bc、ef边受到的安培力等大同向，斜向右下方，则de、ab、bc、ef边所受的安培力合力为：
方向向下；cd边受到的安培力：
方向向下，；af边受到的安培力：
方向向上，所以线框受到的合力：
A正确，BCD错误。
9. （2023辽宁本溪期中）一质量为0.06kg、长为0.1m的金属棒MN用两根长度相等的绝缘细线悬挂于天花板的两点，现在在空间加一竖直向下的磁感应强度大小为的匀强磁场，当在金属棒中通有恒定的电流后，金属棒摆动起来，当金属棒摆到最高点时，细线与竖直方向的夹角为60°，已知一切阻力可忽略不计，。下列说法正确的是（ ）
A. 金属棒在摆动到最高点的过程中，机械能先增加后减少
B. 金属棒在摆动到最高点的过程中，机械能一直增加
C. 通入金属棒中的电流为2A
D. 通入金属棒中的电流为6A
【参考答案】BC
【名师解析】
通电导体在磁场中受到安培力，金属棒在摆动到最高点的过程中，安培力做正功，则机械能一直增大，故A错误，B正确；
金属棒受到的安培力为
设绳子长度为，根据动能定理可得
联立解得通入金属棒中的电流为
故C正确，D错误。
10. （2023浙江萧山名校联考）如图所示，在一倾角为θ的粗糙斜面上放置一根直导线，导线长度为l，初始时，直导线恰好静止。现有一竖直向下的匀强磁场磁感应强度为B，现给直导线通电，电流垂直纸面向外，电流从零逐渐增大到I时，通电直导线恰要滑动，设最大静摩擦力等于滑动摩擦力，则下列说法正确的是（ ）
A. 斜面对通电直导线的支持力不断减小
B. 斜面对通电直导线的静摩擦力不断增大
C. 粗糙斜面的动摩擦因数
D.
【参考答案】D
【名师解析】
初始时，通电直导线恰好静止，此时受到重力，斜面对直导线的支持力和摩擦力，根据共点力平衡可知
解得
C错误；
通电直导线在磁场中，根据左手定则可知，受到的安培力水平向右，在通电导体受力分析如图所示
随着磁场从零开始不断增大，安培力
逐渐增大，在垂直于斜面方向，根据共点力平衡可得
故斜面对通电直导线的支持力不断增大，A错误；
开始时，安培力很小，斜面对通电导线的静摩擦力沿斜面向上，随着磁场从零开始不断增大，安培力
逐渐增大，静摩擦力逐渐减小，减小到0后，又反向逐渐增大，B错误；
当电流从零逐渐增大到I时，通电直导线恰要滑动，则
解得，D正确。
11.（2023北京朝阳一模）．图甲为指尖般大小的一种电动机，由于没有铁芯，被称为空心杯电机。这种新颖的结构消除了由于铁芯形成涡流而造成的电能损耗，具有体积小、灵敏、节能等特性，广泛应用在智能手机、平板电脑、医疗、无人机等方面。图乙为一种空心杯电机原理的简化示意图。固定的圆柱形永磁体形成沿辐向均匀分布的磁场（俯视图）；作为转子的多组线圈绕制成水杯状，电流经边缘流入和流出，可简化为沿圆柱体对角线的单匝线圈（图中a、b分别为线圈与顶面和底面的切点）。当线圈通电时，可在安培力作用下绕OO＇轴转动。设图示时刻线圈的电流为I，方向如图所示，线圈所在处的磁感应强度大小均为B。图中线圈实线部分的长度为L。下列说法正确的是（ ）
A．图中线圈转动过程中，穿过该线圈的磁通量保持不变
B．图示位置，线圈实线部分所受安培力的大小为BIL
C．图示位置，线圈在安培力的作用下将绕OO＇轴逆时针转动（俯视）
D．为使空心杯电机正常转动，则应保持线圈中的电流方向不变
【参考答案】．C
【名师解析】．图中线圈转动过程中，由于固定的圆柱形永磁体形成沿辐向均匀分布的磁场，则穿过该线圈的磁通量发生变化，故A错误；图示位置，线圈实线部分所受安培力为Bid，其中d为实际切割磁感线的线圈长度，故B错误；根据左手定值可知，线圈实线部分受到的安培力向里，，线圈虚线部分受到的安培力向外，故线圈在安培力的作用下将绕OO＇轴逆时针转动（俯视），故C正确；由于固定的圆柱形永磁体形成沿辐向均匀分布的磁场，所以转动过程中，线圈中的电流方向需改变，才可以使空心杯电机正常转动，故D错误。
