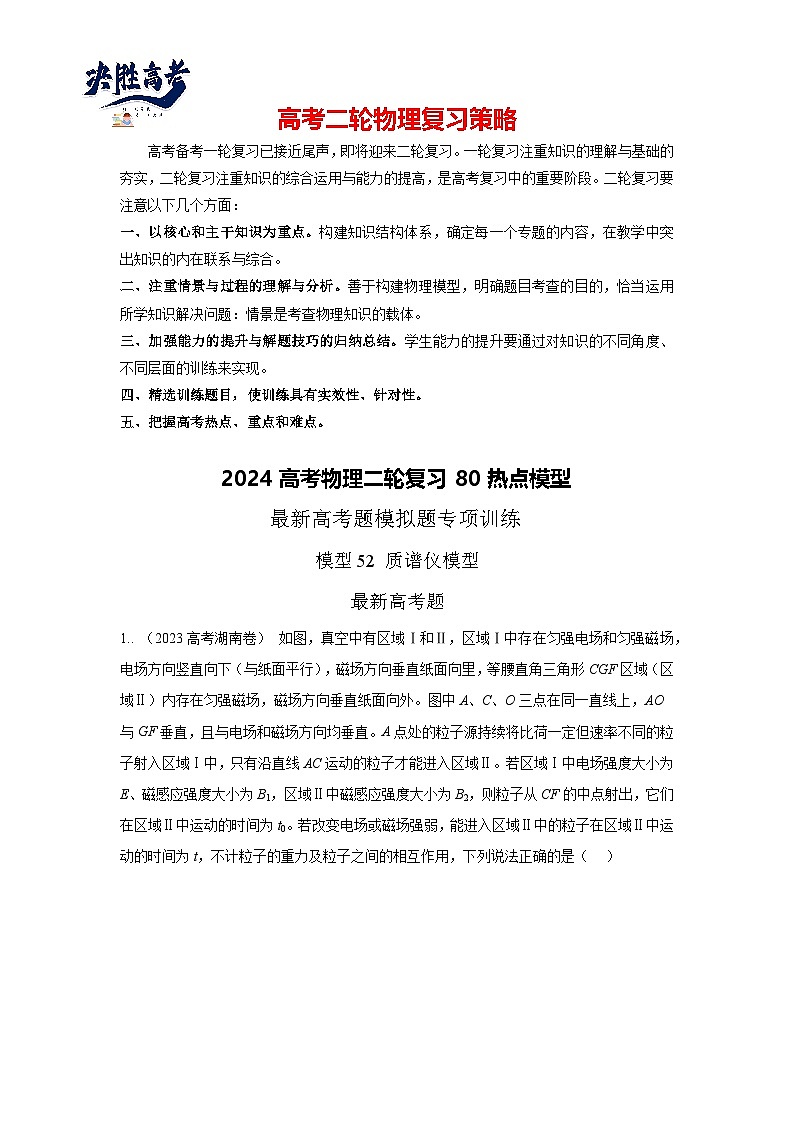

2024高考物理二轮复习80热点模型
最新高考题模拟题专项训练
模型52 质谱仪模型
最新高考题

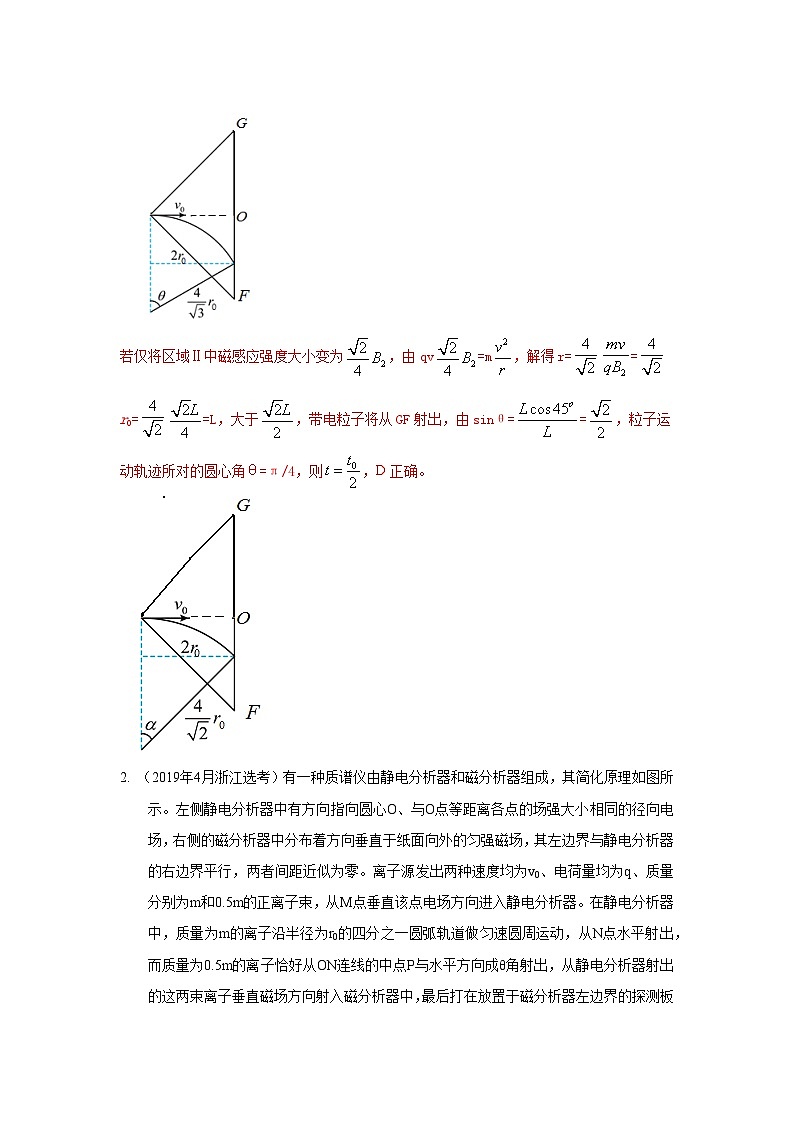

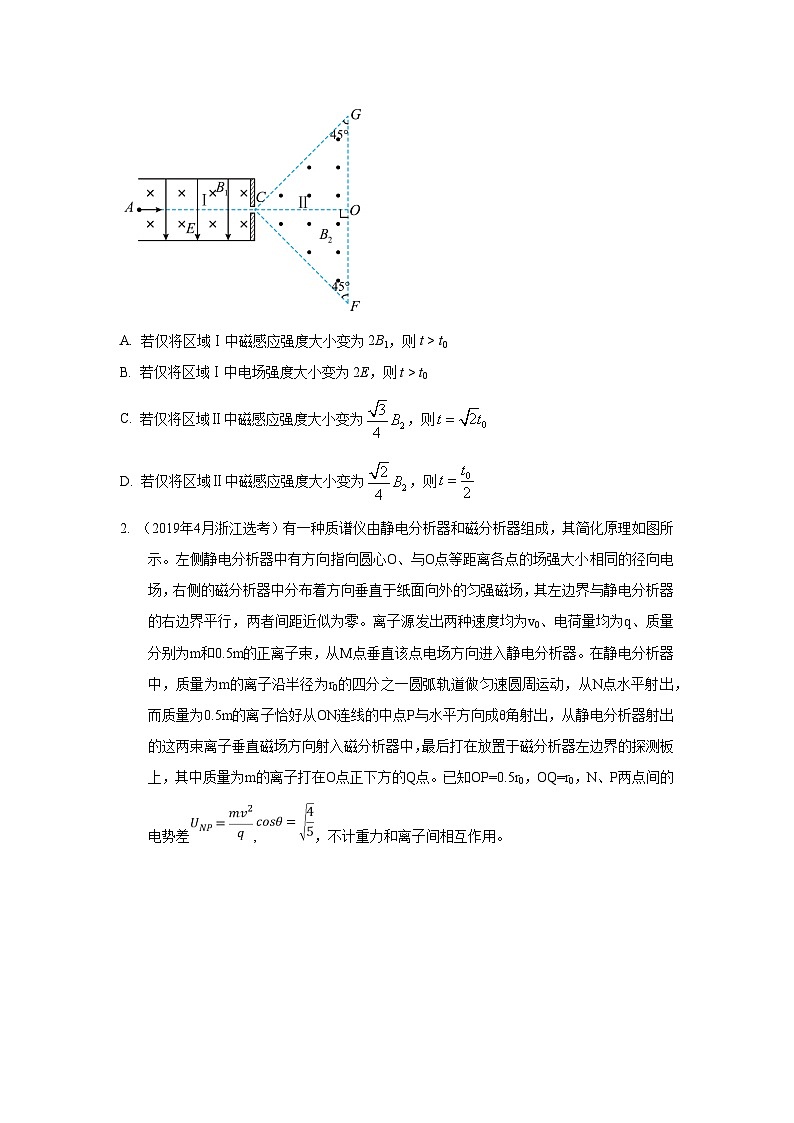

1.. （2023高考湖南卷） 如图，真空中有区域Ⅰ和Ⅱ，区域Ⅰ中存在匀强电场和匀强磁场，电场方向竖直向下（与纸面平行），磁场方向垂直纸面向里，等腰直角三角形CGF区域（区域Ⅱ）内存在匀强磁场，磁场方向垂直纸面向外。图中A、C、O三点在同一直线上，AO与GF垂直，且与电场和磁场方向均垂直。A点处的粒子源持续将比荷一定但速率不同的粒子射入区域Ⅰ中，只有沿直线AC运动的粒子才能进入区域Ⅱ。若区域Ⅰ中电场强度大小为E、磁感应强度大小为B1，区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，它们在区域Ⅱ中运动的时间为t0。若改变电场或磁场强弱，能进入区域Ⅱ中的粒子在区域Ⅱ中运动的时间为t，不计粒子的重力及粒子之间的相互作用，下列说法正确的是（ ）
A. 若仅将区域Ⅰ中磁感应强度大小变为2B1，则t > t0
B. 若仅将区域Ⅰ中电场强度大小变为2E，则t > t0
C. 若仅将区域Ⅱ中磁感应强度大小变为，则
D. 若仅将区域Ⅱ中磁感应强度大小变为，则
2. （2019年4月浙江选考）有一种质谱仪由静电分析器和磁分析器组成，其简化原理如图所示。左侧静电分析器中有方向指向圆心O、与O点等距离各点的场强大小相同的径向电场，右侧的磁分析器中分布着方向垂直于纸面向外的匀强磁场，其左边界与静电分析器的右边界平行，两者间距近似为零。离子源发出两种速度均为v0、电荷量均为q、质量分别为m和0.5m的正离子束，从M点垂直该点电场方向进入静电分析器。在静电分析器中，质量为m的离子沿半径为r0的四分之一圆弧轨道做匀速圆周运动，从N点水平射出，而质量为0.5m的离子恰好从ON连线的中点P与水平方向成θ角射出，从静电分析器射出的这两束离子垂直磁场方向射入磁分析器中，最后打在放置于磁分析器左边界的探测板上，其中质量为m的离子打在O点正下方的Q点。已知OP=0.5r0，OQ=r0，N、P两点间的电势差,，不计重力和离子间相互作用。
（1）求静电分析器中半径为r0处的电场强度E0和磁分析器中的磁感应强度B的大小；
（2）求质量为0.5m的离子到达探测板上的位置与O点的距离l（用r0表示）；
（3）若磁感应强度在（B—△B）到（B＋△B）之间波动，要在探测板上完全分辨出质量为m和0.5m的两東离子，求的最大值：
3. （2016高考全国理综乙）现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为
A.11 B.12
C.121 D.144
4（2007年重庆理综）飞行时间质谱仪可通过测量离子飞行时间得到离子的荷质比q/m.如图1,带正电的离子经电压为U的电场加速后进入长度为L的真空管AB,可测得离子飞越AB所用时间L1.改进以上方法，如图2,让离子飞越AB后进入场强为E（方向如图）的匀强电场区域BC,在电场的作用下离子返回B端，图2
此时，测得离子从A出发后飞行的总时间t2,（不计离子重力）
（1）忽略离子源中离子的初速度，①用t1计算荷质比;②用t2计算荷质比.
（2）离子源中相同荷质比离子的初速度不尽相同，设两个荷质比都为q/m的离子在A端的速度分别为v和v′（v≠v′）,在改进后的方法中，它们飞行的总时间通常不同，存在时间差Δt. 可通过调节电场E使Δt=0. 求此时E的大小.
最新模拟题
1.（2024湖南名校联考）质谱仪是测量带电粒子质量和分析同位素的一种仪器，它的工作原理如图所示，带电粒子(不计重力，初速度为0)经同一电场加速后，垂直进入同一匀强磁场做匀速圆周运动，然后利用相关规律计算出带电粒子质量。虚线为某粒子运动轨迹，由图可知( )
A．此粒子带负电
B．下极板S2比上极板S1电势高
C．若只减小加速电压U，则半径r变大
D．若只减小入射粒子的质量，则半径r变小
2 质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图所示。离子源S产生的各种不同正离子束(初速度可看作为零)，经加速电场(加速电场极板间的距离为d、电势差为U)加速，然后垂直进入磁感应强度为B的有界匀强磁场中做匀速圆周运动，最后到达记录它的照相底片P上。设离子在P上的位置与入口处S1之间的距离为x。
(1)求该离子的比荷eq \f(q,m)；
(2)若离子源产生的是带电荷量为q、质量为m1和m2的同位素离子(m1＞m2)，它们分别到达照相底片上的P1、P2位置(图中未画出)，求P1、P2间的距离Δx。
3．[多选]质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图所示，离子源S产生的各种不同正离子束(速度可看作零)，经加速电场加速后垂直进入有界匀强磁场，到达记录它的照相底片P上，设离子在P上的位置到进入磁场处的距离为x，可以判断( )
A．若离子束是同位素，则x越大，离子质量越大
B．若离子束是同位素，则x越大，离子质量越小
C．只要x相同，则离子的比荷一定相等
D．只要x相同，则离子质量一定相等
4 .如图所示为“用质谱仪测定带电粒子质量”的装置示意图。速度选择器中场强E的方向竖直向下,磁感应强度B1的方向垂直纸面向里,分离器中磁感应强度B2的方向垂直纸面向外。在S处有甲、乙、丙、丁四个一价正离子垂直于E和B1入射到速度选择器中,若它们的质量关系满足m甲=m乙( )
A.甲丁乙丙 B.乙甲丙丁
C.丙丁乙甲 D.丁甲丙乙
5．[多选]如图所示为某种质谱仪的工作原理示意图。此质谱仪由以下几部分构成：粒子源N；P、Q间的加速电场；静电分析器；磁感应强度为B的有界匀强磁场，方向垂直纸面向外；胶片M。若静电分析器通道中心线半径为R，通道内有均匀辐射电场，在中心线处的电场强度大小为E；由粒子源发出一质量为m、电荷量为q的正粒子(初速度为零，重力不计)，经加速电场加速后，垂直场强方向进入静电分析器，在静电分析器中，粒子沿中心线做匀速圆周运动，而后由S点沿着既垂直于静电分析器的左边界，又垂直于磁场的方向射入磁场中，最终打到胶片上的某点。下列说法正确的是( )
A．P、Q间加速电压为eq \f(1,2)ER
B．粒子在磁场中运动的半径为 eq \r(\f(mER,q))
C．若一质量为4m、电荷量为q的正粒子加速后进入静电分析器，粒子不能从S点射出
D．若一群粒子经过上述过程打在胶片上同一点，则这些粒子具有相同的比荷
6．现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为( )
A．11 B．12
C．121D．144
7．一台质谱仪的工作原理如图所示，电荷量均为＋q、质量不同的离子飘入电压为U0的加速电场，其初速度几乎为零。这些离子经加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最后打在底片上。已知放置底片的区域MN＝L，且OM＝L。某次测量发现MN中左侧eq \f(2,3)区域MQ损坏，检测不到离子，但右侧eq \f(1,3)区域QN仍能正常检测到离子。在适当调节加速电压后，原本打在MQ区域的离子即可在QN区域检测到。
(1)求原本打在MN中点P的离子的质量m；
(2)为使原本打在P点的离子能打在QN区域，求加速电压U的调节范围。
8.（2023河南开封三模）质谱仪是科学研究和工业生产中的重要工具，如图所示是一种质谱仪的工作原理示意图。质量为m、电荷量为q的粒子，从容器A下方的小孔飘入电势差为的加速电场，其初速度几乎为0，接着经过小孔进入速度选择器中，沿着直线经过小孔垂直进入磁感应强度为的匀强磁场中，最后打到照相底片CD上。已知速度选择器的板间距为d，板间电压为且板间存在匀强磁场，粒子打在底片上的亮点距小孔的距离为D。则该带电粒子的比荷可以表示为（ ）
A. B. C. D.
9．（2023浙江台州部分重点高中联考）某一具有速度选择器的质谱仪原理如图所示。速度选择器中，磁场（方向垂直纸面）与电场正交，磁感应强度为，两板间电压为U，两板间距离为d；偏转分离器中，磁感应强度为，磁场方向垂直纸面向外。现有一质量为m、带电荷量为q的粒子（不计重力），该粒子以某一速度恰能沿直线匀速通过速度选择器，粒子进入分离器后做匀速圆周运动，最终打在感光板上。下列说法正确的是（ ）
A. 粒子带负电
B. 速度选择器中匀强磁场的方向垂直纸面向内
C. 带电粒子的速率等于
D. 粒子进入分离器后做匀速圆周运动的半径等于
10. （2022北京海淀二模）如图所示为某种质谱仪工作原理示意图，离子从电离室中的小孔飘出（初速度不计），经电压为的加速电场加速后，通过小孔，从磁场上边界垂直于磁场方向进入磁感应强度为的匀强磁场中，运动半个圆周后打在照相底片上并被吸收形成谱线。照相底片上有刻线均匀分布的标尺（图中未画出），可以直接读出离子的比荷。下列说法正确的是（ ）
A. 打在照相底片上的离子带负电
B. 可以通过减小磁感应强度来增大不同离子形成谱线之间的间隔
C. 谱线对应比荷的值大于谱线对应比荷的值
D. 标尺上各刻线对应比荷值是均匀的
11. （2022江西南昌三模）质谱仪在核能开发和利用过程中具有重要意义，如图是质谱仪工作原理示意图，加速电场的两平行金属板间距为d，电势差为U。质量为m、电荷量为q的正离子，由静止开始从正极板出发，经电场加速后射出，进入速度选择器.离子沿直线穿过速度选择器后经过狭缝P垂直于磁场方向进入磁感应强度为B0的匀强磁场中，做半径为R的匀速圆周运动并打在胶片A1A2上，设速度选择器内相互正交的匀强磁场和匀强电场分别为B和E，则（ ）
A. 速度选择器中磁场B方向垂直纸面向里
B. 加速电场场强大小为
C. 离子打在胶片上的位置越靠近狭缝P，离子的荷质比越小
D. 能通过狭缝P的带电离子的速率等于
12. (2022辽宁沈阳二模)下图是某质谱仪的工作原理示意图，该质谱仪由粒子源（未画出）、加速电场、静电分析器和磁分析器组成。已知静电分析器的四分之一圆弧通道半径为R，通道内有一方向均指向圆心O的均匀辐向电场，且与圆心O等距的各点电场强度大小相等；磁分析器中有垂直纸面向外的匀强磁场，磁感应强度为B，PQ为胶片。现位于A处的粒子源发出电量相等、质量不等、速率不等的带电粒子，经加速电压U加速后沿图中圆弧虚线通过静电分析器，离开P点后进入磁分析器，最终打在胶片上的某点。不计粒子的重力，下列判断正确的是（ ）
A. 从P点进入磁场的粒子速率一定相等
B. 从P点进入磁场的粒子动量一定相等
C. 打到胶片上同一点的粒子质量一定相等
D. 打到胶片上的位置距离P点越远，粒子比荷越大
13．（2023湖南长沙重点高中质检）如图所示为质谱仪测定带电粒子质量的装置示意图。速度选择器（也称滤速器）极板长度为L，宽度为d，电场强度为E，方向竖直向下，磁感应强度B1方向垂直纸面向里，分离器中磁感应强度B2的方向垂直纸面向外，小孔A在速度选择器的中线上，其孔大小可以忽略。在S处有带电量为、质量为m的同种正离子垂直于E和B1以不同速率沿中线入射到速度选择器中，已知，速度满足某一条件的粒子经过A孔、B2后打在接收板PQ上。下列说法正确的是（ ）
A．打在收集板上的粒子在右侧磁场B2中运动时间一定相同
B．通过A点的粒子轨迹一定相同
C．粒子要通过A点，粒子速度必须满足
D．速度的粒子可能通过A点打在收集板上
14.（2023安徽蚌埠二模）（１３分）如图为某种质谱仪的工作原理示意图，它是由粒子源 Ｍ、加速电场、静电分析器和 磁分析器组成。静电分析器是半径为 Ｒ的四分之一圆弧通道，通道内径忽略不计，其内部 有方向均指向圆心 Ｏ的均匀辐向电场（各处电场强度大小可视为相等）；磁分析器截面为 半径为 Ｒ的半圆形区域，其内部有垂直纸面向外的匀强磁场，磁感应强度为 Ｂ，ＣＯＤ为记 录胶片。粒子源 Ｍ发出初速度为零的质量不同、电荷量均为 ｑ（ｑ＞０）的带电粒子，经加速 电压为 Ｕ的电场加速后射入静电分析器，从 Ｃ处的通道出口进入磁分析器，最终打在记录 胶片上。不计粒子的重力。
（１）试通过计算分析静电分析器中的电场强度为多大时，粒子源 Ｍ 发出的带正电粒子均可以从通道出口 Ｃ处射出？
（２）求打在胶片 ＯＤ区域的粒子质量。
15、（2023辽宁大连滨城联盟质检）如图为质谱仪的示意图。已知速度选择器两极板间的匀强电场场强为E，磁感应强度为，分离器中磁感应强度为。大量某种离子，经电场加速后从O平行于极板沿极板中间进入，部分离子通过小孔后垂直边界进入偏转磁场中，在底片上形成了宽度为x的感光区域，测得感光区域的中心P到点的距离为D。不计离子的重力、离子间的相互作用、小孔的孔径。
（1）已知打在P点的离子，在速度选择器中沿直线运动，求该离子的速度和比荷；
（2）求击中感光区域内离子的速度范围；
（3）已知以的速度从O点射入的离子，其在速度选择器中所做的运动为一个速度为的匀速直线运动和另一个速度为的匀速圆周运动的合运动，试求满足本题条件的速度选择器极板的最小长度L和最小宽度d。2023
16. （2023浙江台州二模）如图所示，某创新小组设计了一个质谱仪，由粒子源、加速器、速度选择器、有界磁场及探测板等组成。速度选择器两端中心位置O、各有一个小孔，选择器内部磁感应强度为。以为原点，为x轴建立平面直角坐标系。在第一象限区域和第四象限部分区域存在磁感应强度大小为、方向垂直纸面向里的匀强磁场，第四象限内磁场边界为经过点的直线。探测板足够长且与y轴垂直，其左端C的坐标为。某种带电粒子流经加速器加速后，沿AO从O点进入速度选择器，单位时间内有个粒子从沿x轴方向进入右侧磁场，经磁场偏转后，均垂直打在探测板上的P、Q（未画出）之间，落在板上的粒子在P、Q间均匀分布，并且全部被吸收，其中速度大小为的粒子沿直线经选择器后打在探测板P点上。已知粒子的质量为m，，，；不计粒子的重力及粒子间的相互作用，求
（1）粒子的比荷；
（2）第四象限磁场下边界的函数关系式；
（3）探测板受到粒子的总作用力大小；
（4）速度选择器两极板间距。
17．（12分）（2023广东二模）某质谱仪的原理如图，速度选择器两板间有正交的匀强电场和匀强磁场，电场强度大小为E，方向由上板指向下板；磁感应强度为，方向垂直于纸面．速度选择器右边区域存在垂直于纸面向外、磁感应强度为B的匀强磁场，接收器M安放在半径为R、圆心为O的圆形轨道上，a、b、O、C在同一直线上，与的夹角为．若带电粒子恰能从a点沿直线运动到b点，再进入圆形磁场中，不计粒子的重力，求：
（1）匀强磁场的方向以及速度选择器中粒子的速度大小；
（2）x、y两种粒子比荷的比值，它们均沿直线进入圆形磁场区域，若接收器M在处接收到x粒子，则与的夹角为多大时，接收器M可接收到y粒子？
18．（12分）（2023广州11月调研）图示装置为质谱仪，最初是由阿斯顿设计的，是一种测量带电粒子的质量和分析同位素的重要工具。其工作原理如下：一个质量为、电荷量为的粒子，从容器下方的小孔S1飘入电势差为的加速电场，其初速度可视为0，然后自S3垂直于磁场边界射入匀强磁场，最后打到照相的底片上。已知磁感应强度为，方向垂直于纸面向外，不计粒子的重力，求：
(1)粒子进入磁场时的速率；
(2)若a、b是两种带电量均为、但质量不同的粒子，从底片上获知a、b打在底片上的点分别为P1、P2（未画出），测得P1、P2到S3的距离之比为12：1，求a、b的质量之比。
19（2023福建泉州四校联盟联考）.(16分)质谱仪被广泛应用于分离同位素，图甲是其简化模型。大量质量为m=1.60×10-27kg、电荷量为q=+1.60×10-19C的质子（即核），从粒子源A下方以近似速度为0飘入电势差为U0=200V的加速电场中，并从中间位置进入偏转电场，偏转电场两板间宽度d＝2cm，已知粒子出射后马上进入匀强磁场中，磁场方向垂直纸面向外，经磁场偏转后打在水平放置的屏上，给偏转电场两极间加上如图乙所示的电压，其周期T远大于粒子在电场中的偏转时间，两极板间视为匀强电场，板外电场忽略不计，屏足够长，所有粒子经偏转电场后均能全部进入磁场。忽略粒子所受重力和粒子间的相互作用力，求：
（1）质子射出加速电场时速度v的大小；
（2）当偏转电场极板长度L＝4cm时，质子在偏转电场中的最大偏转位移ym；
（3）当偏转电场极板长度L＝4cm时，若粒子源打出的粒子掺杂另一种粒子氚核（），为使两种粒子均能击中屏且没有重叠，求磁感应强度的最大值。
