模型47 直流电路动态变化模型-2024高考物理二轮复习80模型最新模拟题专项训练
展开
这是一份模型47 直流电路动态变化模型-2024高考物理二轮复习80模型最新模拟题专项训练，文件包含模型47直流电路的动态变化模型原卷版-2024高考物理二轮复习80模型最新模拟题专项训练docx、模型47直流电路的动态变化模型解析版-2024高考物理二轮复习80模型最新模拟题专项训练docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
一、以核心和主干知识为重点。构建知识结构体系，确定每一个专题的内容，在教学中突出知识的内在联系与综合。
二、注重情景与过程的理解与分析。善于构建物理模型，明确题目考查的目的，恰当运用所学知识解决问题：情景是考查物理知识的载体。
三、加强能力的提升与解题技巧的归纳总结。学生能力的提升要通过对知识的不同角度、不同层面的训练来实现。
四、精选训练题目，使训练具有实效性、针对性。
五、把握高考热点、重点和难点。

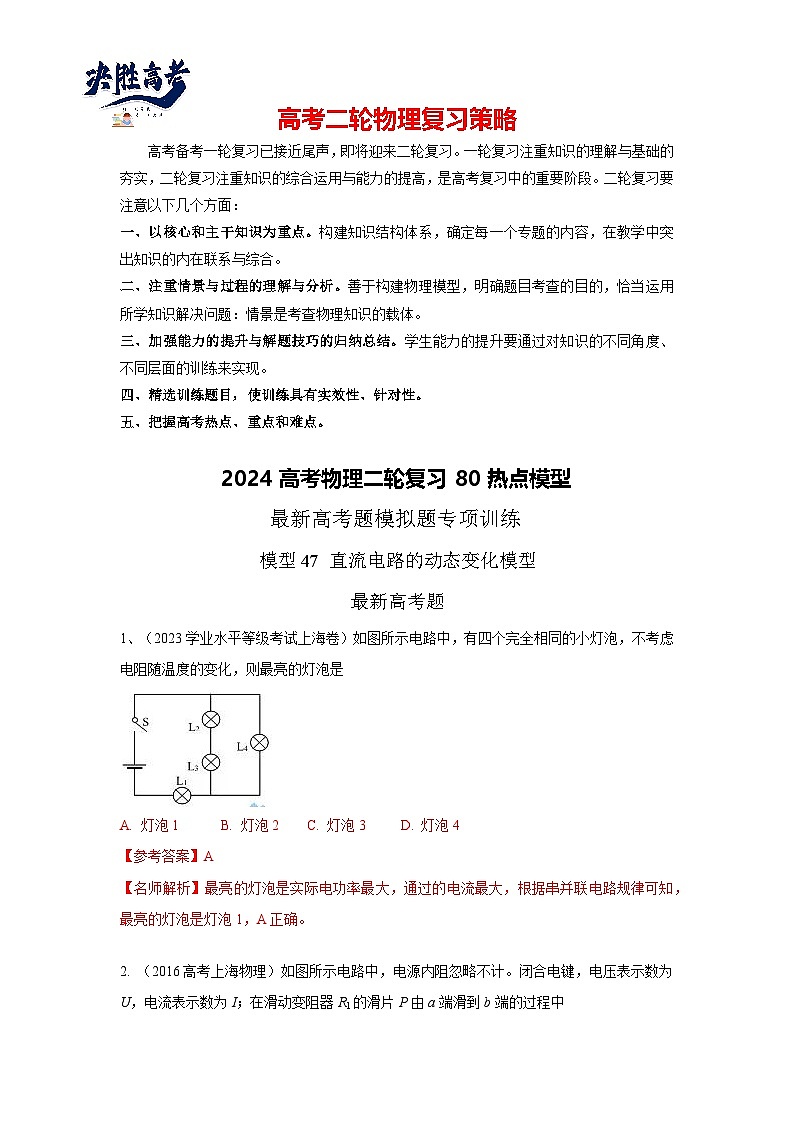

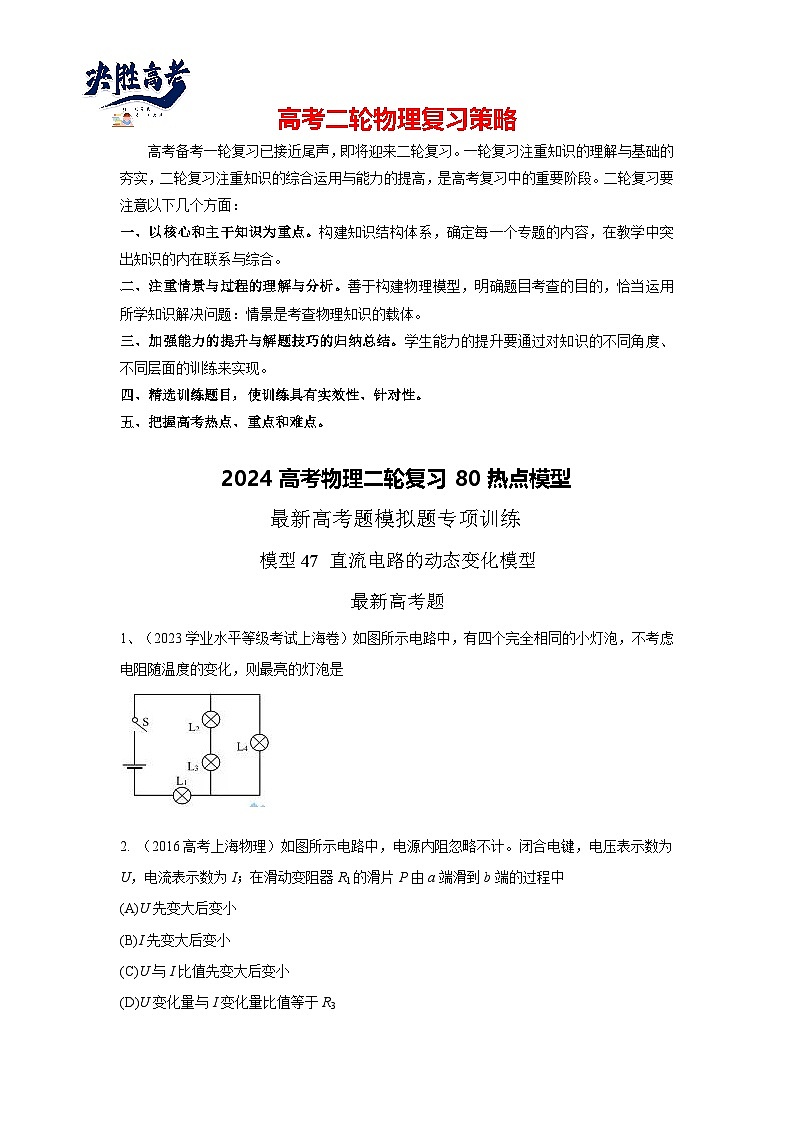

2024高考物理二轮复习80热点模型
最新高考题模拟题专项训练
模型47 直流电路的动态变化模型
最新高考题
1、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是

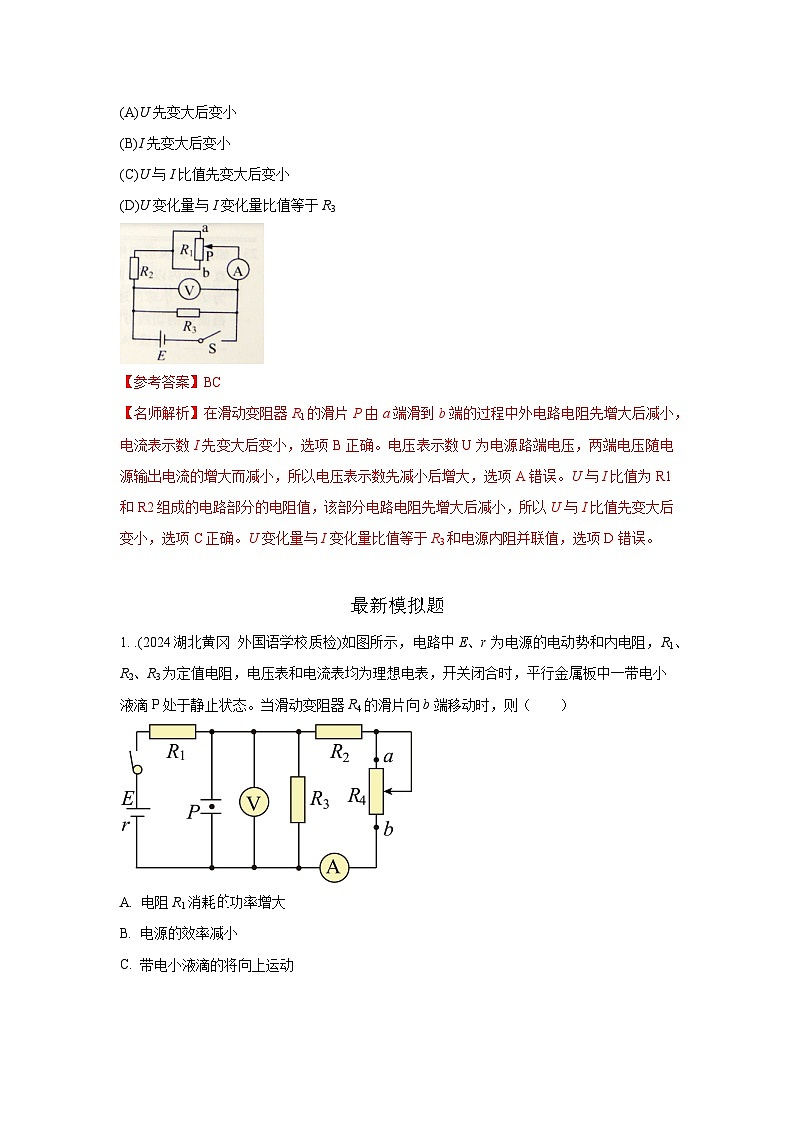

2. （2016高考上海物理）如图所示电路中，电源内阻忽略不计。闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中
(A)U先变大后变小
(B)I先变大后变小
(C)U与I比值先变大后变小
(D)U变化量与I变化量比值等于R3
最新模拟题

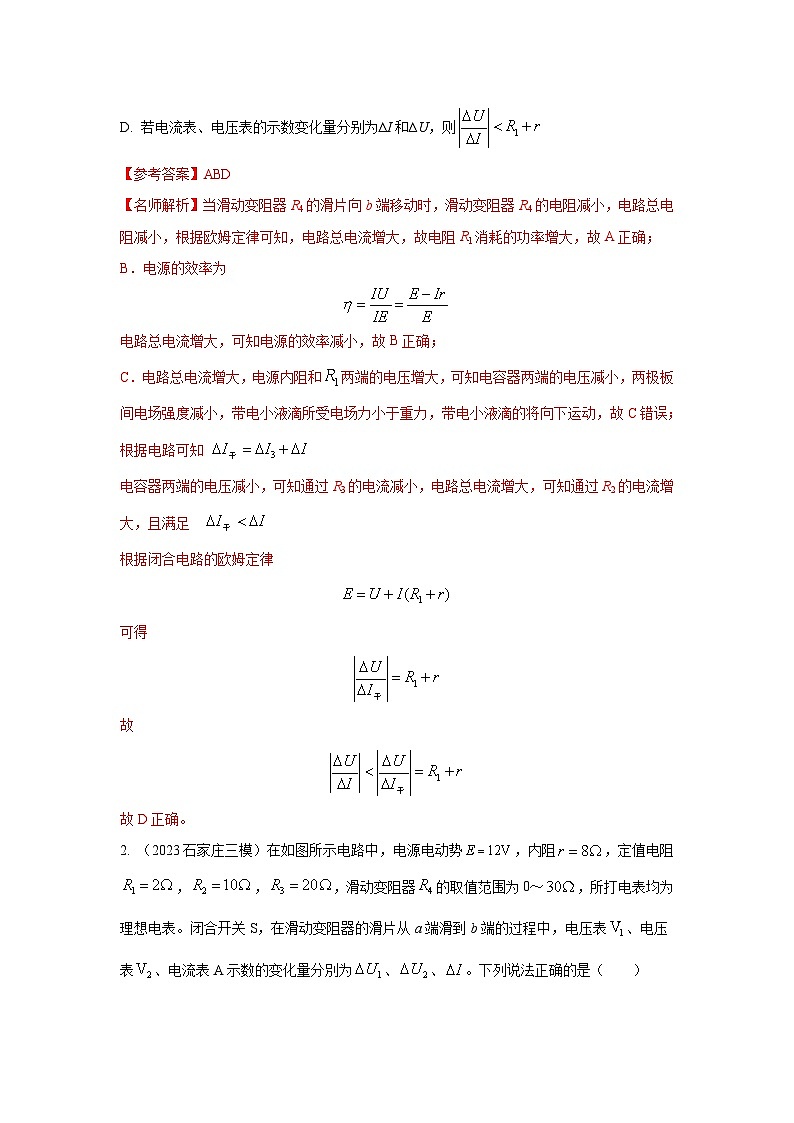

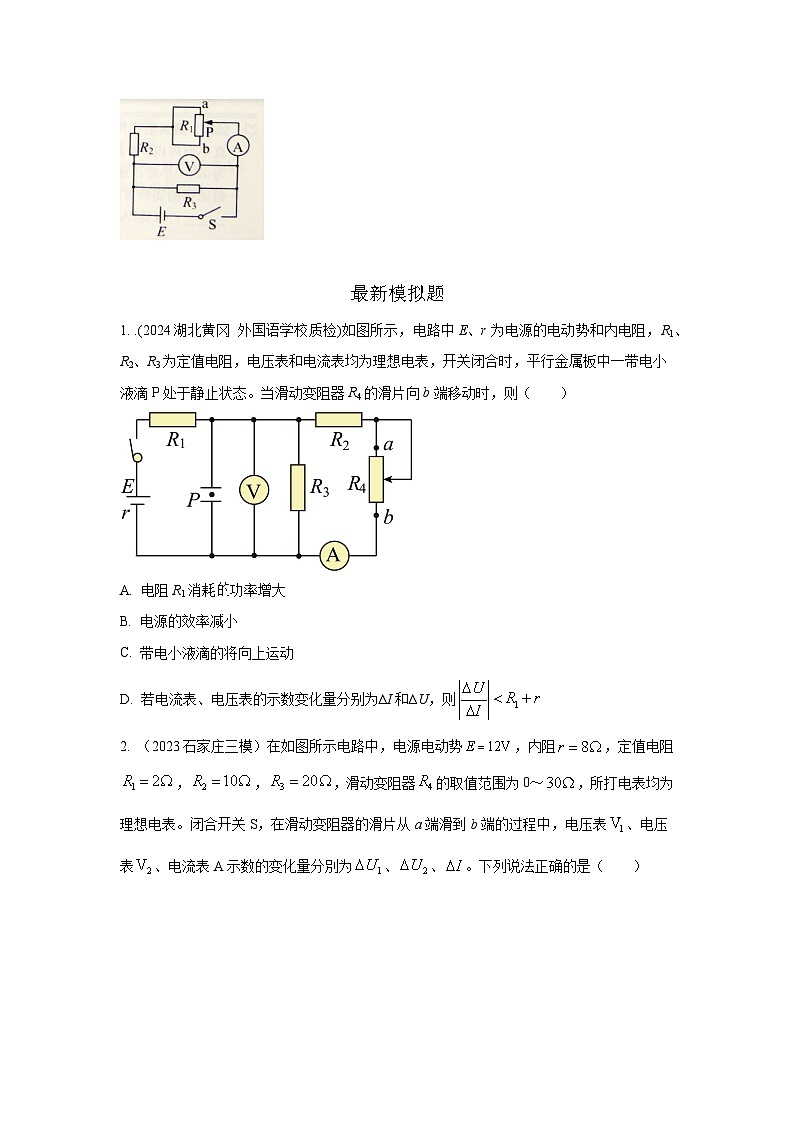

1. .(2024湖北黄冈 外国语学校质检)如图所示，电路中E、r为电源的电动势和内电阻，R1、R2、R3为定值电阻，电压表和电流表均为理想电表，开关闭合时，平行金属板中一带电小液滴P处于静止状态。当滑动变阻器R4的滑片向b端移动时，则（ ）
A. 电阻R1消耗功率增大
B. 电源的效率减小
C. 带电小液滴的将向上运动
D. 若电流表、电压表的示数变化量分别为∆I和∆U，则

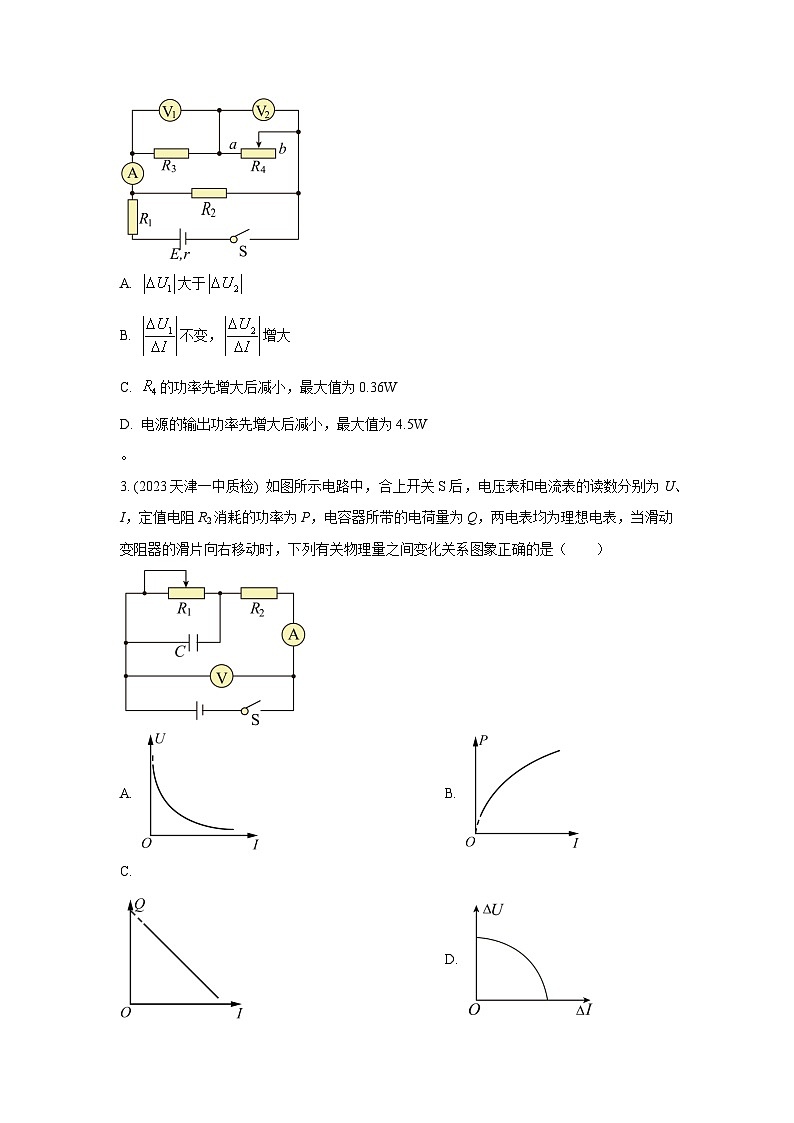

2. （2023石家庄三模）在如图所示电路中，电源电动势，内阻，定值电阻，，，滑动变阻器的取值范围为0～，所打电表均为理想电表。闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表、电压表、电流表A示数的变化量分別为、、。下列说法正确的是（ ）
A. 大于
B. 不变，增大
C. 的功率先增大后减小，最大值为0.36W
D. 电源的输出功率先增大后减小，最大值为4.5W
。
3. (2023天津一中质检) 如图所示电路中，合上开关S后，电压表和电流表的读数分别为U、I，定值电阻R2消耗的功率为P，电容器所带的电荷量为Q，两电表均为理想电表，当滑动变阻器的滑片向右移动时，下列有关物理量之间变化关系图象正确的是（ ）
A. B.
C.
D.
4. （2023湖南新高考联盟第一次联考）如图所示电路中，电源电动势，内阻，定值电阻，，；滑动变阻器的取值范围为。闭合开关S，调节滑动变阻器的滑片，使取不同的阻值接入电路，则下列说法正确的是（ ）
A. 时，定值电阻消耗的功率最大，为
B. 时，电源内阻消耗的功率最小，为
C. 时，消耗的功率最大，为
D. 时，电源的效率最高，为90％
。
5. （2023广东汕头实验中学质检）如图所示，电源内阻不可忽略，R1为电阻箱，R2为半导体热敏电阻，阻值随温度的升高而减小，C为电容器，闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，电压表为理想电表，则下列判断不正确的是（ ）
A. 若R1不变，当温度降低时电压表的示数减小
B. 若R1不变，当温度降低时油滴向上移动
C. 若温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量减少
D. 若R1不变，温度不变，当电容器C两极板间的距离增大时油滴向下移动
6. （2023湖南邵阳二模）如图所示，电源电动势为、内阻为，定值电阻在干路上，定值电阻与可变电阻串联后再并联在定值电阻的两端。当可变电阻的滑片向下滑动时，定值电阻、、中电流变化量的大小分别是、、。下列说法中正确的是（ ）
A. 定值电阻两端的电压增大
B. 定值电阻消耗的电功率减小
C.
D.
7. （2023浙江温州重点高中期中联考）如图所示的电路中，闭合开关S，当滑动变阻器滑片P向上移动时，电流表的示数均会发生变化。下列选项正确的是（ ）
A. 电路的总电阻减小B. 电路的总电流增大
C. 的示数减小，的示数增大D. 、的示数都减小
8（2023湖南怀化高二期末）如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情况为（ ）
A. A灯变亮B. B灯变暗
C. A灯最亮D. C灯最亮
9．(2023湖南常德汉寿一中质检)如图所示，电源电动势为E，内阻为r，灯泡L1、L2和L3的电阻均不会变化，电流表A和电压表V1、V2、V3都是理想电表。闭合开关S，当滑动变阻器的滑片向下滑动时，电表A和V1、V2、V3的示数都发生变化，分别用I、U1、U2、U3表示，变化量的绝对值分别用ΔI、ΔU1、ΔU2和ΔU3表示，则下列判断正确的是（ ）
A．电流表和电压表示数都减小
B．电源消耗的功率减小，而效率增大
C．不变、变小
D．变大、不变
10. (2023河南名校联考)如图所示，电源的电动势E＝6 V，内阻r＝1 Ω，电阻R1＝3 Ω，R2＝6 Ω，电容器的电容C＝3.6 μF，二极管D一般是由硅或者锗管组成，具有单向导电性，下列判断正确的是( )
A．开关S1闭合、S2断开时和开关S1、S2均闭合时，电容器两端电压均为4 V
B．开关S1闭合、S2断开，当合上S2，待电路稳定以后，电容器上电荷量变化了1.8×10－6 C
C．开关S1、S2闭合，待电路稳定以后断开S1，流过R1的电荷量为9.6×10－6 C
D．开关S1、S2闭合，待电路稳定以后断开S1，流过R1的电荷量为1.44×10－5 C
11.（2023山东潍坊三校联考）如图所示的电路中，电表可视为理想电表，电源电动势E=12V，内阻r=1，R1和R2为定值电阻，Rp为可变电阻，当开关闭合后，电压表V1示数为10V，电流表A1示数为0.5A，则下列说法中正确的是（ ）
A. R1=3
B. Rp不变时，V1的读数与A2读数之比等于R3
C. Rp改变时，V1读数的变化量的绝对值与A1读数变化量的绝对值的比值是4
D. 滑动变阻器滑片向左移动，则两电流表示数均增大
一、以核心和主干知识为重点。构建知识结构体系，确定每一个专题的内容，在教学中突出知识的内在联系与综合。
二、注重情景与过程的理解与分析。善于构建物理模型，明确题目考查的目的，恰当运用所学知识解决问题：情景是考查物理知识的载体。
三、加强能力的提升与解题技巧的归纳总结。学生能力的提升要通过对知识的不同角度、不同层面的训练来实现。
四、精选训练题目，使训练具有实效性、针对性。
五、把握高考热点、重点和难点。
2024高考物理二轮复习80热点模型
最新高考题模拟题专项训练
模型47 直流电路的动态变化模型
最新高考题
1、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是
2. （2016高考上海物理）如图所示电路中，电源内阻忽略不计。闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中
(A)U先变大后变小
(B)I先变大后变小
(C)U与I比值先变大后变小
(D)U变化量与I变化量比值等于R3
最新模拟题
1. .(2024湖北黄冈 外国语学校质检)如图所示，电路中E、r为电源的电动势和内电阻，R1、R2、R3为定值电阻，电压表和电流表均为理想电表，开关闭合时，平行金属板中一带电小液滴P处于静止状态。当滑动变阻器R4的滑片向b端移动时，则（ ）
A. 电阻R1消耗功率增大
B. 电源的效率减小
C. 带电小液滴的将向上运动
D. 若电流表、电压表的示数变化量分别为∆I和∆U，则
2. （2023石家庄三模）在如图所示电路中，电源电动势，内阻，定值电阻，，，滑动变阻器的取值范围为0～，所打电表均为理想电表。闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表、电压表、电流表A示数的变化量分別为、、。下列说法正确的是（ ）
A. 大于
B. 不变，增大
C. 的功率先增大后减小，最大值为0.36W
D. 电源的输出功率先增大后减小，最大值为4.5W
。
3. (2023天津一中质检) 如图所示电路中，合上开关S后，电压表和电流表的读数分别为U、I，定值电阻R2消耗的功率为P，电容器所带的电荷量为Q，两电表均为理想电表，当滑动变阻器的滑片向右移动时，下列有关物理量之间变化关系图象正确的是（ ）
A. B.
C.
D.
4. （2023湖南新高考联盟第一次联考）如图所示电路中，电源电动势，内阻，定值电阻，，；滑动变阻器的取值范围为。闭合开关S，调节滑动变阻器的滑片，使取不同的阻值接入电路，则下列说法正确的是（ ）
A. 时，定值电阻消耗的功率最大，为
B. 时，电源内阻消耗的功率最小，为
C. 时，消耗的功率最大，为
D. 时，电源的效率最高，为90％
。
5. （2023广东汕头实验中学质检）如图所示，电源内阻不可忽略，R1为电阻箱，R2为半导体热敏电阻，阻值随温度的升高而减小，C为电容器，闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，电压表为理想电表，则下列判断不正确的是（ ）
A. 若R1不变，当温度降低时电压表的示数减小
B. 若R1不变，当温度降低时油滴向上移动
C. 若温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量减少
D. 若R1不变，温度不变，当电容器C两极板间的距离增大时油滴向下移动
6. （2023湖南邵阳二模）如图所示，电源电动势为、内阻为，定值电阻在干路上，定值电阻与可变电阻串联后再并联在定值电阻的两端。当可变电阻的滑片向下滑动时，定值电阻、、中电流变化量的大小分别是、、。下列说法中正确的是（ ）
A. 定值电阻两端的电压增大
B. 定值电阻消耗的电功率减小
C.
D.
7. （2023浙江温州重点高中期中联考）如图所示的电路中，闭合开关S，当滑动变阻器滑片P向上移动时，电流表的示数均会发生变化。下列选项正确的是（ ）
A. 电路的总电阻减小B. 电路的总电流增大
C. 的示数减小，的示数增大D. 、的示数都减小
8（2023湖南怀化高二期末）如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情况为（ ）
A. A灯变亮B. B灯变暗
C. A灯最亮D. C灯最亮
9．(2023湖南常德汉寿一中质检)如图所示，电源电动势为E，内阻为r，灯泡L1、L2和L3的电阻均不会变化，电流表A和电压表V1、V2、V3都是理想电表。闭合开关S，当滑动变阻器的滑片向下滑动时，电表A和V1、V2、V3的示数都发生变化，分别用I、U1、U2、U3表示，变化量的绝对值分别用ΔI、ΔU1、ΔU2和ΔU3表示，则下列判断正确的是（ ）
A．电流表和电压表示数都减小
B．电源消耗的功率减小，而效率增大
C．不变、变小
D．变大、不变
10. (2023河南名校联考)如图所示，电源的电动势E＝6 V，内阻r＝1 Ω，电阻R1＝3 Ω，R2＝6 Ω，电容器的电容C＝3.6 μF，二极管D一般是由硅或者锗管组成，具有单向导电性，下列判断正确的是( )
A．开关S1闭合、S2断开时和开关S1、S2均闭合时，电容器两端电压均为4 V
B．开关S1闭合、S2断开，当合上S2，待电路稳定以后，电容器上电荷量变化了1.8×10－6 C
C．开关S1、S2闭合，待电路稳定以后断开S1，流过R1的电荷量为9.6×10－6 C
D．开关S1、S2闭合，待电路稳定以后断开S1，流过R1的电荷量为1.44×10－5 C
11.（2023山东潍坊三校联考）如图所示的电路中，电表可视为理想电表，电源电动势E=12V，内阻r=1，R1和R2为定值电阻，Rp为可变电阻，当开关闭合后，电压表V1示数为10V，电流表A1示数为0.5A，则下列说法中正确的是（ ）
A. R1=3
B. Rp不变时，V1的读数与A2读数之比等于R3
C. Rp改变时，V1读数的变化量的绝对值与A1读数变化量的绝对值的比值是4
D. 滑动变阻器滑片向左移动，则两电流表示数均增大
