【考点预测】
1. 多用电表结构和使用方法
2. 多用电表直流电流、电压的读数
3. 多用电表欧姆挡的测量原理和内部结构
4. 多用电表欧姆挡测电阻的方法、操作步骤、读数方法
【方法技巧与总结】

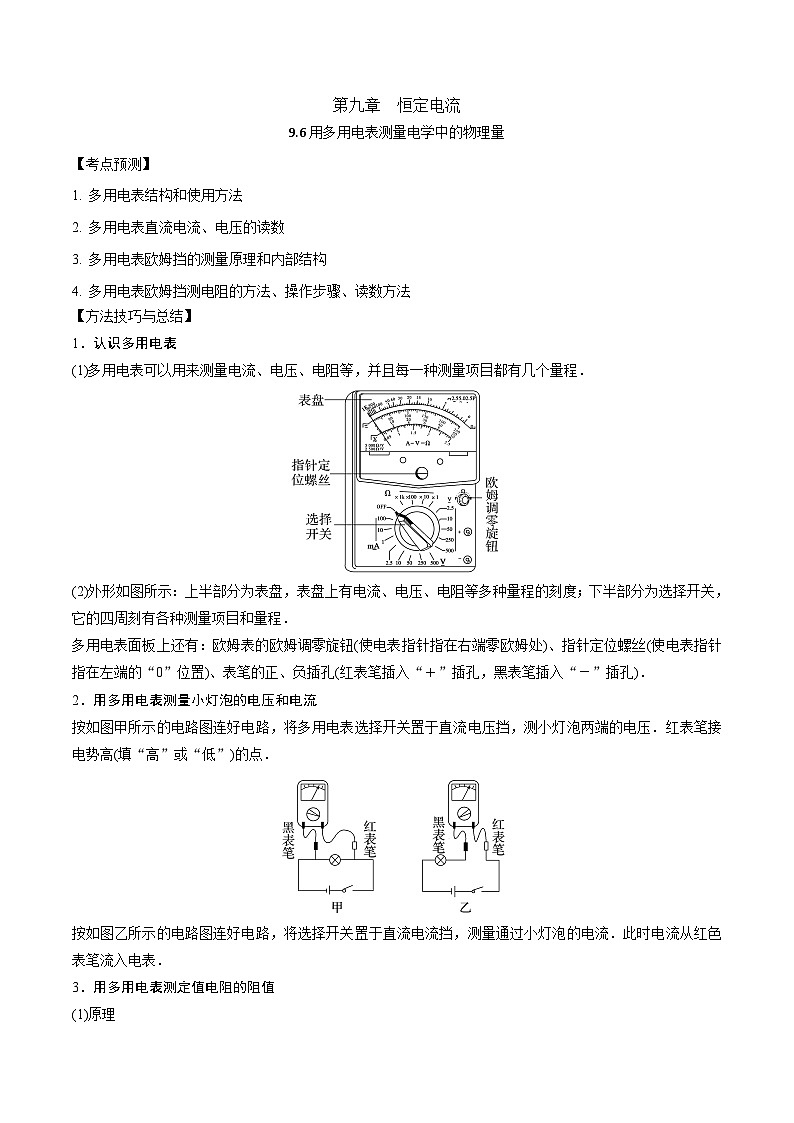

1．认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程．
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．
2．用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．红表笔接电势高(填“高”或“低”)的点．
按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．此时电流从红色表笔流入电表．

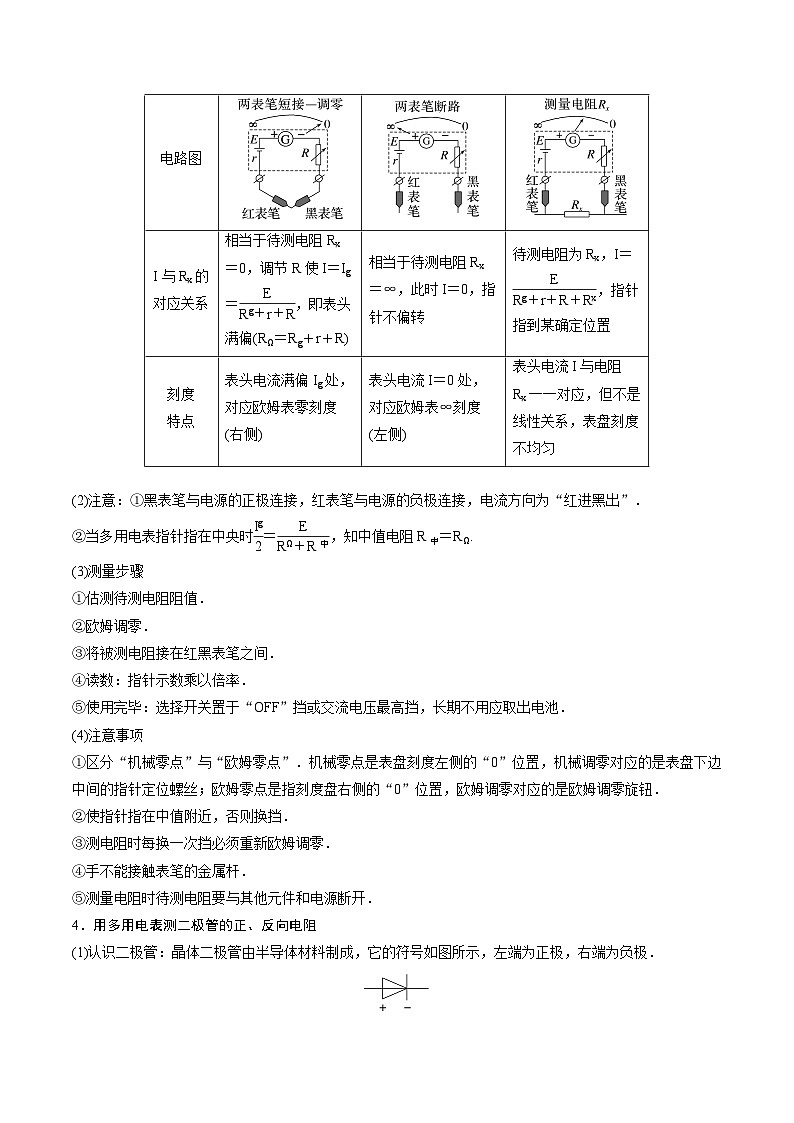

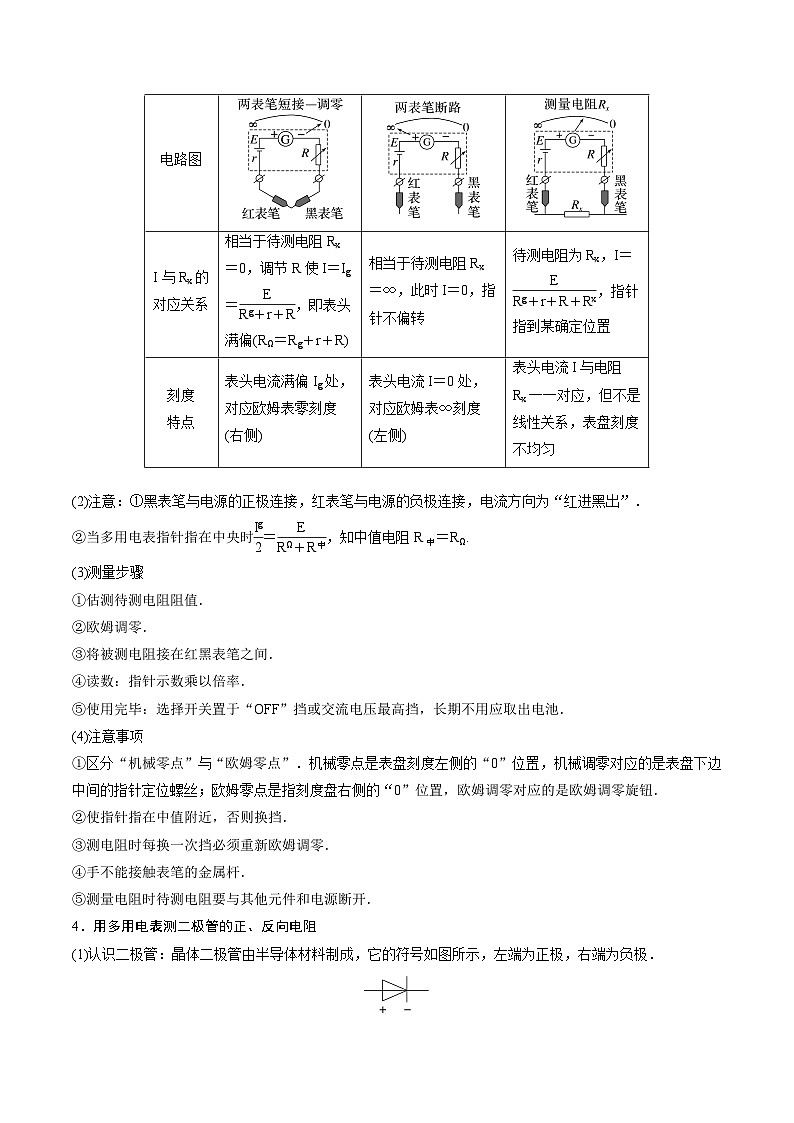

3．用多用电表测定值电阻的阻值
(1)原理
(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”．
②当多用电表指针指在中央时eq \f(Ig,2)＝eq \f(E,RΩ＋R中)，知中值电阻R中＝RΩ.
(3)测量步骤
①估测待测电阻阻值．
②欧姆调零．
③将被测电阻接在红黑表笔之间．
④读数：指针示数乘以倍率．
⑤使用完毕：选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池．
(4)注意事项
①区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，机械调零对应的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，欧姆调零对应的是欧姆调零旋钮．
②使指针指在中值附近，否则换挡．
③测电阻时每换一次挡必须重新欧姆调零．
④手不能接触表笔的金属杆．
⑤测量电阻时待测电阻要与其他元件和电源断开．

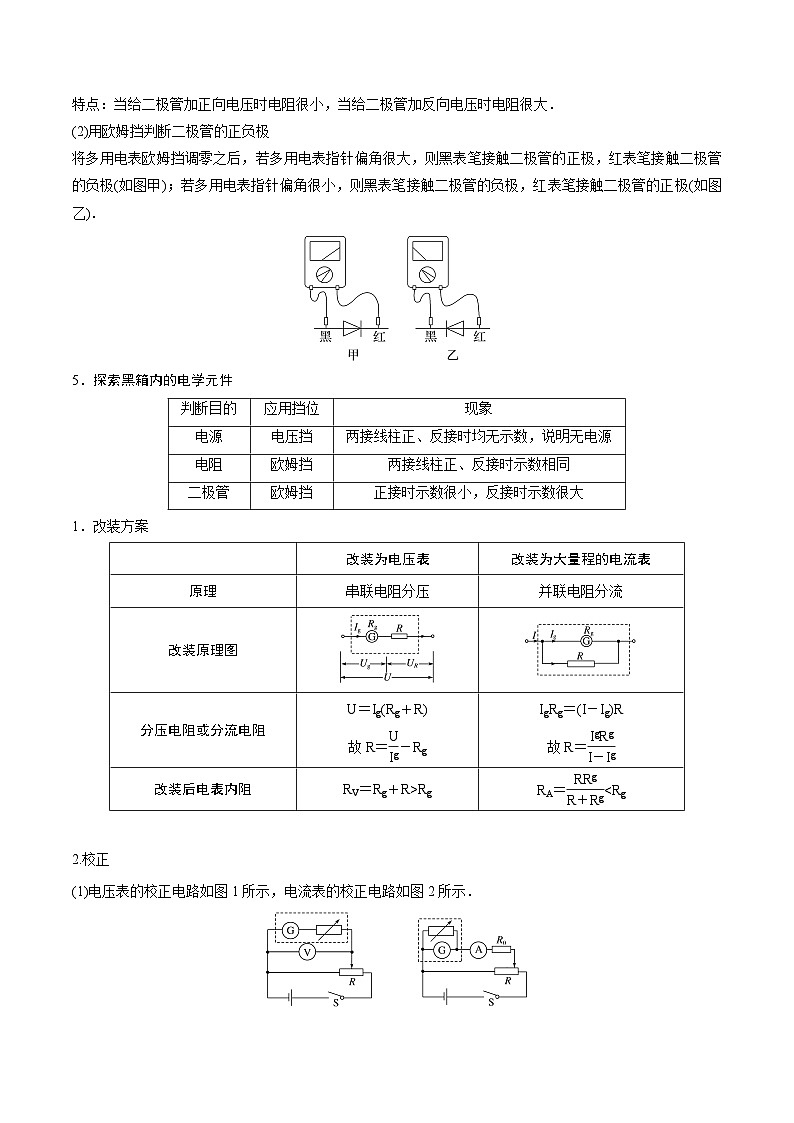

4．用多用电表测二极管的正、反向电阻
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极．
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大．
(2)用欧姆挡判断二极管的正负极
将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图乙)．
5．探索黑箱内的电学元件
1．改装方案
2.校正
(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示．
图1 图2
(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正．
二、欧姆表原理(多用电表测电阻原理)
1．构造
如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．
图3
欧姆表内部：电流表、电池、调零电阻串联．
外部：接被测电阻Rx.
全电路电阻R总＝Rg＋R＋r＋Rx.
2．工作原理
闭合电路欧姆定律，I＝eq \f(E,Rg＋R＋r＋Rx).
3．刻度的标定
红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零．
(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”．(图甲)
(2)当I＝0时，Rx→∞，在I＝0处标为“∞”．(图乙)
(3)当I＝eq \f(Ig,2)时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻．
三、多用电表
1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．
图4
2．外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．
3．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．
四、二极管的单向导电性
1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示．
图5
2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．
3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．
【题型归纳目录】
题型一：多用电表的读数
题型二：多用电表欧姆挡测量电阻
题型三：多用电表欧姆挡测量二极管的正、反向电阻
题型四：利用多用电表的创新实验
【题型一】多用电表的读数
【典型例题】
例1．（2023·全国·模拟预测）小佳同学在做“练习使用多用电表"的实验时，进行了如下测量：
（1）测量电路的电压时，选用直流50V量程，指针位置如图中a所示，该电路两电压为 V；
（2）测量电阻的阻值时，选择开关处在欧姆“”挡，指针位置如图中b所示，被测电阻的值为 Ω。
（3）某欧姆表由于长时间未使用，电源电动势和内阻发生了明显变化，导致无法进行欧姆调零。小佳同学用如图甲所示的电路来研究其内部的电源情况。实验时选择欧姆表“”挡位，已知毫安表的量程为，内阻约为。
①在电路连接时，要注意毫安表的“”接线柱要与欧姆表的 （选填“红”或“黑”）表笔相连；
②调节电阻箱的阻值，当毫安表的读数为时，欧姆表指针偏转到整个表盘位置的刻度处，如图乙所示，则欧姆表表头G的量程为 ；
③连续调节电阻箱的阻值，记录多组电阻箱阻值R和通过毫安表电流I，作出图像，如图丙所示，则电源的电动势 V。在不考虑实验偶然误差的情况下，电源电动势的测量值 真实值（选填“大于“小于”或“等于”）；
④若想让该欧姆表在“”挡位下可以正常使用，则更换的新电源电动势 V
【答案】 20.5 100 红 500 5 等于 7.5
【解析】（1）[1]测量电路两电压时，选用直流50V量程，指针位置如图中a所示，读数时要读中间的刻度盘，最小刻度为1V，则该电路两电压为20.5V。
（2）[2]测量电阻的阻值时，选择开关处在欧姆“”挡，指针位置如图中b所示，读数时要读最上方的刻度盘，被测电阻的值为
（3）①[3]电流从欧姆表的红表笔流入，从毫安表的“”接线柱流出，所以毫安表的“”接线柱要与欧姆表的红表笔相连。
②[4]设欧姆表表头G的量程为，由题意可得
解得
③[5]设回路中除电阻箱之外的总电阻为，根据闭合电路欧姆定律有
整理得
所以电源的电动势为
[6]根据实验原理可知并未引入由于电表内阻而产生的系统误差，则有
可得
可知在不考虑实验偶然误差的情况下，电源电动势的测量值等于真实值。
④[7]设欧姆表在“”挡位下的内阻为，则有
联立以上两式解得
练1．（2023·全国·模拟预测）图甲为某同学组装完成的简易多用电表的电路图，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻，表头G为灵敏电流表，虚线方框内为换挡开关，A端和B端分别与两表笔相连。已知表头G的满偏电流为2mA、内阻为150Ω，两个电流挡量程分别为10mA和50mA。
（1）图甲中的A端与 （选填“红”或“黑”）色表笔相连接。
（2）某同学利用该多用电表的50mA挡位测量电流时，指针偏转情况如图乙所示，则此时的电流值为 mA。
（3）当选择开关S旋到 （选填“1”或“2”）位置时为10mA挡，定值电阻R1= ，R2= 。
【答案】 黑 32.9/33.0/33.1 2 7.5 30
【解析】（1）[1]根据欧姆表原理可知，内部电源的正极应接黑表笔，才能保证在测电阻时电流表中的电流“红进黑出”，故图甲中的A端与黑表笔连接。
（2）[2]由图乙可知，当量程为时，最小刻度为,则读数时应估读到最小刻度的下一位，读数为
（3）[3]由图甲电路图可知，开关接1时，分流电阻阻值较小，电流表量程大，则开关接2时，分流电阻较大，量程为较小的。
[4][5]根据欧姆定律，当量程时，有
当量程时，有
联立代入数据解得
【题型二】多用电表欧姆挡测量电阻
【典型例题】
例2．（2023·海南海口·海南华侨中学校考一模）电流表G1的量程为0~5mA，内阻为。把它改装成如图所示的一个多量程多用电表，电流和电压的测量都各有两个量程。当开关S接到1或2位置时为电流挡，其中小量程为0~10mA，大量程为0~100mA。

（1）对于此多用电表，当开关S接到位置6时是 挡；开关S接到位置5时的量程比接到位置6时的量程 。
（2）开关S接位置 （选填“1”或“2”）时是小量程的电流挡，图中电阻 。
（3）已知图中的电源的电动势为9V，短接A、B表笔进行欧姆调零后，此欧姆挡的内阻为 。现用该挡测一未知电阻的阻值，指针偏转到电流表G1满刻度的处，则该未知电阻的阻值为 。
【答案】 电压 小 2 261 900 600
【解析】（1）[1]当开关S接到位置6时，电流表与电阻、串联，电阻、起到分压作用，电表为电压表；
[2]开关S接到位置5与接到位置6相比，接到6时串联的电阻大，分压作用也大，电压表的量程也更大，因此开关S接到位置5时的量程比接到位置6时的量程小。
（2）[3]当开关S接到2位置时，并联的电阻大，分流小，其电流表的量程小，因此开关S接位置2时是小量程的电流挡；
[4]设开关S接1时的最大电流为，接2时最大电流为，由题意可知，当开关接到1时，有
当开关接到2时，有
代入数据解得
（3）[5]由上述分析可知，当开关S接到位置4时，电路中的满偏电流
根据闭合电路欧姆定律可得
[6]由指针偏转到电流表G1满刻度的处可得
解得
练2．（2023·陕西商洛·镇安中学校考模拟预测）某物理兴趣小组设计了如图甲所示的欧姆表电路，通过控制开关S和调节电阻箱，欧姆表具有“×10”和“×100”两种倍率，所用器材如下：

A．干电池：电动势，内阻；
B．电流表G：满偏电流，内阻；
C．定值电阻；
D．电阻箱和：最大阻值为999.99Ω；
E．电阻箱：最大阻值为9999Ω；
F．开关一个，红、黑表笔各1支，导线若干。
（1）图甲中的a端应与 （选填“红”或“黑”）表笔连接。
（2）该实验小组按图甲正确连接好电路。当开关S断开时，将红、黑表笔短接，调节电阻箱= Ω，使电流表达到满偏。此时闭合电路的总电阻叫欧姆表的内阻，则= Ω。把原表盘刻度改成电阻值时，刻度盘中间的刻度数值是 。
（3）闭合开关S，调节电阻箱和，当= Ω且= Ω时，将红、黑表笔短接，电流表再次满偏；在红、黑表笔间接入电阻箱，调节，当电流表指针指向图乙所示的位置时，对应的电阻箱接入的电阻值为 Ω。
【答案】 黑 749 3000 30 74 250 200
【解析】（1）[1]根据欧姆表电流“红进黑出”可知a端接黑表笔。
（2）[2][3][4]由闭合电路欧姆定律可知，欧姆表的内阻
则
中值电阻应为3000Ω，根据欧姆表的刻度设置可知，表盘上只有两种挡位，开关S断开与闭合时相比，干路允许的最大电流较小，由欧姆定律知欧姆表内阻较大，测量的中值电阻较大，故S断开时欧姆表倍率应为“×100”。由欧姆表原理知刻度盘中值电阻等于欧姆表内阻，为3000Ω。故中间刻度值是30。
（3）[5][6][7]为了得到“×10”倍率，应让G满偏时对应的欧姆表内阻Rs'为300Ω，电流
此时电流表中电流应为
则与之并联的电阻中电流应为
并联电阻
故
=Ω
图乙中电流
即此时电路中的电流
电路中总电阻
故待测电阻
故电阻箱接入的电阻值为200Ω。
【题型三】多用电表欧姆挡测量二极管的正、反向电阻
【典型例题】
例3．（2023·江苏苏州·江苏省木渎高级中学校联考三模）某同学在实验室探究二极管的伏安特性曲线。

（1）为了粗测二极管的正向电阻，该同学将多用电表的选择开关旋到电阻“”档，当指针偏转角度较大时，红表笔连接的是二极管的 （选填“正”或“负”）；此时，多用电表的指针如图所示，二极管的正向电阻为 。
（2）用伏安法描绘二极管在范围内的正向伏安特性曲线，器材如下
电压表V（量程为，内阻约为）
电流表A（量程，内阻约为）
滑动变阻器（总电阻为，额定电流为）
滑动变阻器（总电阻为，额定电流为）
电源E（电动势，内阻不计）
开关S，导线若干
其中，滑动变阻器应该选 （选填“”或“”）利用图所示的器材符号，画出实验电路原理图。( )

（3）二极管的正向电压伏安特性曲线如图所示，现将两个相同的二极管串联在电路中，如图所示。已知电阻，电源的电动势（内阻不计），通过二极管D的电流为 ，电阻消耗的功率为 。（结果保留2位有效数字）

【答案】 负 600 2.0 16
【解析】（1）[1]根据多用电表中两表笔电流的流向为“红进黑出”，欧姆表指针偏转过大，可知红表笔与二极管的负极相连；
[2] 此时，多用电表的指针位于6刻度处，二极管的正向电阻为600；
（2）[3]电源电动势为6V，R1最大电阻为10Ω，则电流为
超过其额定电流，故滑动变阻器选择R2；
[4]设计电路如图：

（3）[5]设二极管D两端的管压为UD，流过二极管的电流为ID．则有
代入数据解得UD与ID的关系为
这是一个在图2中横轴上截距为1.5，纵轴上截距为6、斜率为-4的直线方程（称为二极管的负载线）因管压UD与流过二极管电流ID还受二极管D的ID-UD特性曲线的限制，因而二极管就工作在负载线与ID-UD特性曲线的相交点P上（如右图所示）．由此得二极管两端的管压和电流分别为
UD=1.0V，ID=2.0mA

[6]电阻R1上的电压
其功率
练3．（2023·湖北黄冈·黄冈中学校考二模）利用实验室的指针式多用电表研究如下问题。
（1）关于多用电表的使用，下列操作正确的是( )
A．测电压时，图甲连接方式红、黑表笔接法正确
B．测电流时，应按图乙连接方式测量
C．测电阻时，可以按图丙连接方式测量
D．测二极管的反向电阻时，应按图丁连接方式测量
（2）某同学用多用电表“×10”挡测量某电阻R时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应将选择开关置于 挡。（选填“×1”、“×10”或“×100”）
（3） 如图所示是一个简单的欧姆表电路示意图，其中电流表满偏电流为500μA，内阻为100Ω，电池电动势为1.5V，内阻为1Ω；变阻器R0最大阻值为5000Ω。
①调零后测量某定值电阻时，指针指在刻度盘的正中央，则该定值电阻阻值为 Ω。
②使用一段时间后电池老化，电动势下降到1.4V、内阻增大到4Ω，但仍可调零，正确操作后，测量另一个定值电阻，欧姆表读数为300Ω，则这个电阻的阻值应为 Ω。
【答案】 AB/BA ×100 3000 280
【解析】（1）[1] A．测电压时，电压表与被测电路并联，红表笔接高电势，图甲连接方式红、黑表笔接法正确，A正确；
B．测电流时，电流表与被测电路串联，电流从红表笔流入，应按图乙连接方式测量，B正确；
C．测电阻时，电阻必须与电路断开，不可以按图丙连接方式测量，C错误；
D．测二极管的反向电阻时，必须将图丁中的表笔对调，D错误。
故选AB。
（2）[2]某同学用多用电表“×10”挡测量某电阻R时，操作步骤正确，发现表头指针偏转角度过小，表明被测电阻阻值较大，为了较准确地进行测量，则应将选择开关置于“×100”挡。
（3）①[3]根据闭合电路欧姆定律得
解得
②[4]根据闭合电路欧姆定律得
根据题意得
解得
【题型四】利用多用电表的创新实验
【典型例题】
例4．（2022·海南·校联考三模）某同学欲测量某一电阻丝的电阻率。用到的器材除待测电阻丝外，还有螺旋测微器、多用电表、刻度尺。
（1）先用螺旋测微器测量电阻丝的直径，结果如图1所示，则螺旋测微器的示数为 mm。

（2）该同学用多用电表的电阻挡测量该电阻丝的电阻，选择开关置于“”挡，发现指针指在图2中的位置，接着该同学需要做的实验步骤是：

①换选 （填“”、“”或“”）挡；
② ；
正确操作后，再次测量发现指针指在图2中的位置，则该电阻的阻值约为 。
（3）该同学用刻度尺测得该电阻丝的长度为，则该电阻丝的电阻率为 。（取3.14，结果保留2位有效数字）
【答案】 0.500 重新进行欧姆调零 180
【解析】（1）[1]螺旋测微器的精确值为，由图1可知电阻丝的直径为
（2）①[2]选择开关置于“”挡，发现指针指在图2中的位置，可知待测电阻较大，阻值在左右，则应换选挡；
②[3][4]然后重新进行欧姆调零；正确操作后，再次测量发现指针指在图2中的位置，则该电阻的阻值约为
（3）[5]根据电阻定律可得
又
联立可得该电阻丝的电阻率为
练4．（2023·新疆阿勒泰·统考三模）LED（发光二极管）灯被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点。某学习小组研究LED灯的伏安特性，实验如下。
（1）该组同学先用多用电表测量常温下LED灯的电阻，操作如下：先将选择开关置于多用电表欧姆“”挡，欧姆调零后进行测量。测量时发现指针偏角过大，则应换用 （选填“”或“”）挡，重新进行欧姆调零，再测量。

（2）现要测量LED灯正常发光时的电阻，其电路如图甲所示，调节滑动变阻器，使灯正常发光，将多用电表的选择开关置于直流电压挡、用 （选填“红”或“黑”）表笔接端，连接好另一表笔，测年其两端电压。
（3）该组同学测绘的LED灯的伏安特性曲线如图乙所示。由图像可知，LED灯两端电压增大时，它的电阻 （选填“增大”“不变”或“减小”）；当LED灯两端电压为时，它的电功率为 W。
【答案】 黑 减小
【解析】（1）[1]指针偏角太大，说明电阻较小，所以应换更小倍率的档位，即“”挡；
（2）[2]在使用多用电表时，电流由红表笔流入多用表，由黑表笔流出多用表；由图甲所示电路可知，应该用黑表笔接端；
（3）[3]在图像中，图像上点与原点连线的斜率等于电阻的倒数；由图乙可知，LED灯两端电压增大时，图像上点与原点连线的斜率也增大了，说明LED灯的电阻减小了；
[4]由图乙可知，LED灯两端电压为0.60V时，流过的电流为4.0mA，则它的电功率为
