教科版高中物理必修第三册第三章电磁场与电磁波初步测试(B)含答案

这是一份教科版高中物理必修第三册第三章电磁场与电磁波初步测试(B)含答案，共9页。

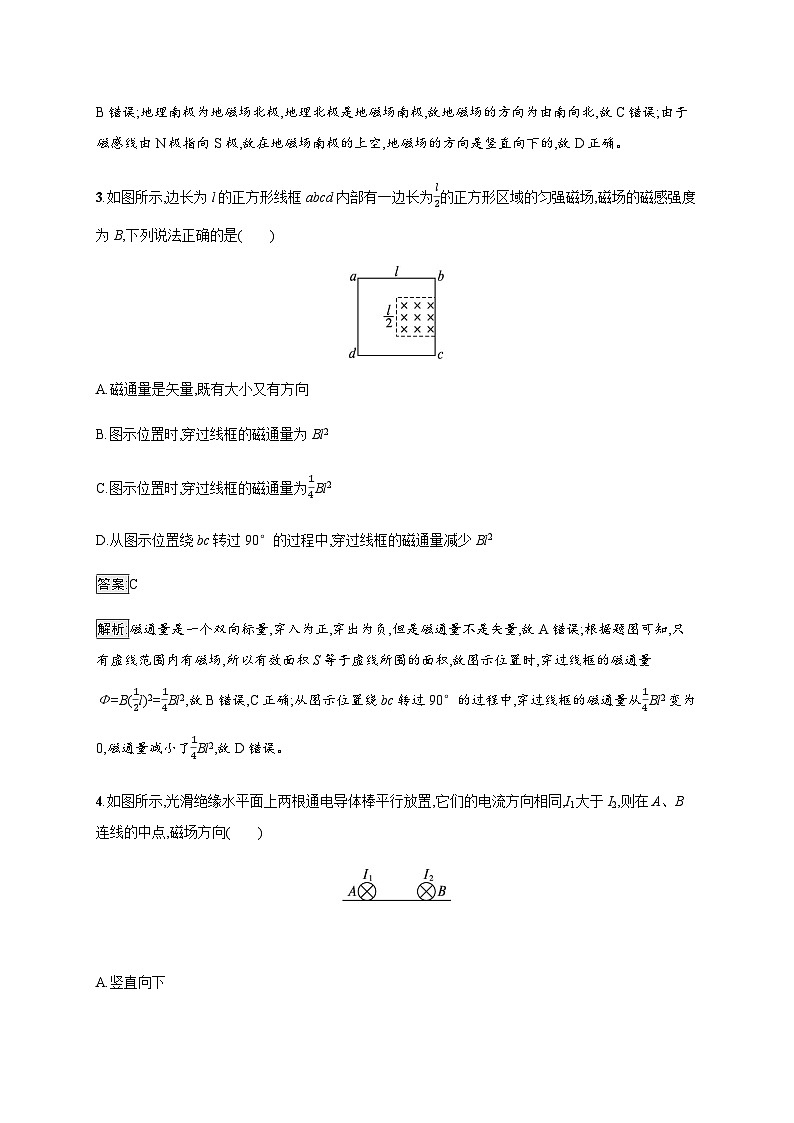

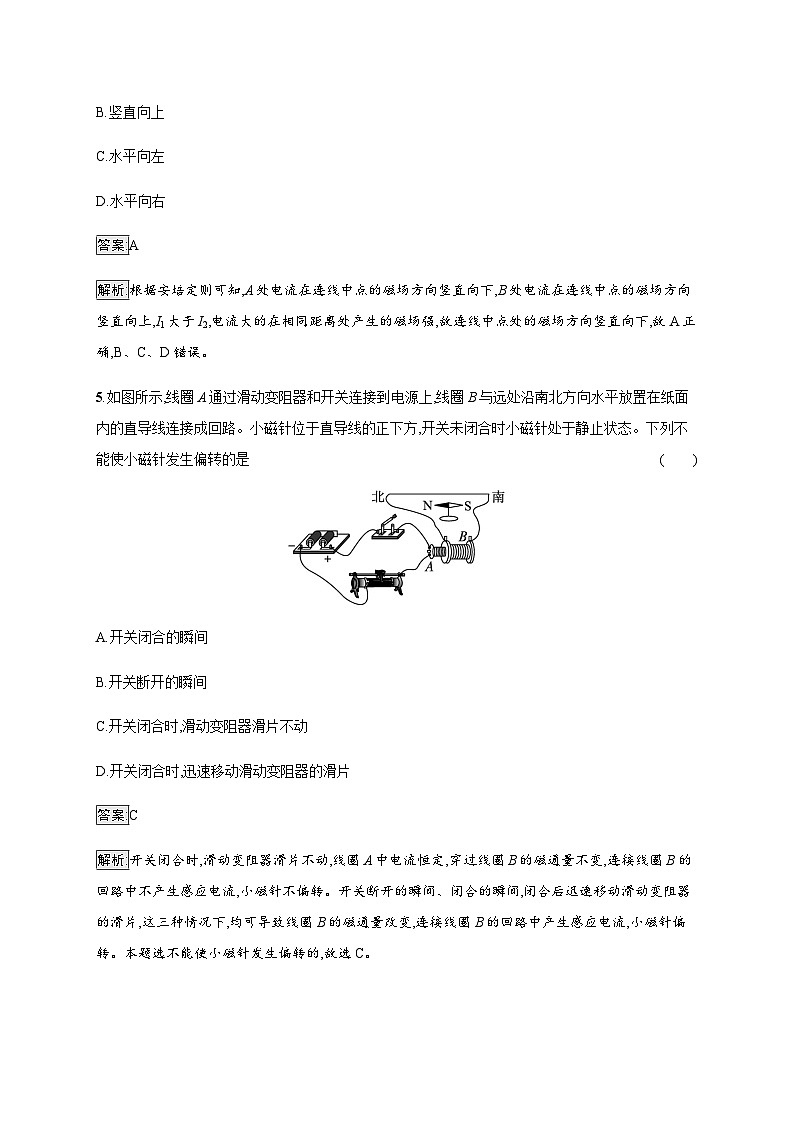

第三章测评(B)(时间:60分钟　满分:100分)一、选择题(本题共8小题,每小题5分,共40分。在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求。全部选对的得5分,选对但不全的得3分,有选错的得0分)1.关于电磁波传播速度的表达式v=λf,下列结论正确的是(　　)A.电磁波的传播速度与传播介质有关B.频率越高,传播速度就越大C.发射能量越大,传播速度就越大D.波长越长,传播速度就越大答案:A解析:电磁波的传播速度与传播介质有关,在真空中的传播速度等于光速,在真空中传播时传播速度与波长、频率、能量均无关,故A正确,B、C、D错误。2.地球是一个大磁体,它的磁场分布情况与一个条形磁铁的磁场分布情况相似,下列说法正确的是(　　)A.地磁场的方向是沿地球上经线方向的B.地磁场的方向是与地面平行的C.地磁场的方向是从北向南方向的D.在地磁南极上空,地磁场的方向是竖直向下的答案:D解析:地球是一巨大磁体,地磁场的北极在地理的南极附近,而地磁场的南极在地理的北极附近,地磁场存在磁偏角,地磁场的方向与经线方向不一致,故A错误;地磁场的方向并不是完全与地面平行,故B错误;地理南极为地磁场北极,地理北极是地磁场南极,故地磁场的方向为由南向北,故C错误;由于磁感线由N极指向S极,故在地磁场南极的上空,地磁场的方向是竖直向下的,故D正确。3.如图所示,边长为l的正方形线框abcd内部有一边长为l2的正方形区域的匀强磁场,磁场的磁感强度为B,下列说法正确的是(　　)A.磁通量是矢量,既有大小又有方向B.图示位置时,穿过线框的磁通量为Bl2C.图示位置时,穿过线框的磁通量为14Bl2D.从图示位置绕bc转过90°的过程中,穿过线框的磁通量减少Bl2答案:C解析:磁通量是一个双向标量,穿入为正,穿出为负,但是磁通量不是矢量,故A错误;根据题图可知,只有虚线范围内有磁场,所以有效面积S等于虚线所围的面积,故图示位置时,穿过线框的磁通量Φ=B(12l)2=14Bl2,故B错误,C正确;从图示位置绕bc转过90°的过程中,穿过线框的磁通量从14Bl2变为0,磁通量减小了14Bl2,故D错误。4.如图所示,光滑绝缘水平面上两根通电导体棒平行放置,它们的电流方向相同,I1大于I2,则在A、B连线的中点,磁场方向(　　) 　　　　　　　　　　　　　A.竖直向下 B.竖直向上C.水平向左 D.水平向右答案:A解析:根据安培定则可知,A处电流在连线中点的磁场方向竖直向下,B处电流在连线中点的磁场方向竖直向上,I1大于I2,电流大的在相同距离处产生的磁场强,故连线中点处的磁场方向竖直向下,故A正确,B、C、D错误。5.如图所示,线圈A通过滑动变阻器和开关连接到电源上,线圈B与远处沿南北方向水平放置在纸面内的直导线连接成回路。小磁针位于直导线的正下方,开关未闭合时小磁针处于静止状态。下列不能使小磁针发生偏转的是 (　　)A.开关闭合的瞬间B.开关断开的瞬间C.开关闭合时,滑动变阻器滑片不动D.开关闭合时,迅速移动滑动变阻器的滑片答案:C解析:开关闭合时,滑动变阻器滑片不动,线圈A中电流恒定,穿过线圈B的磁通量不变,连接线圈B的回路中不产生感应电流,小磁针不偏转。开关断开的瞬间、闭合的瞬间,闭合后迅速移动滑动变阻器的滑片,这三种情况下,均可导致线圈B的磁通量改变,连接线圈B的回路中产生感应电流,小磁针偏转。本题选不能使小磁针发生偏转的,故选C。6.如图,在方向水平向右、磁感应强度为B的匀强磁场中,垂直于磁场和纸面放入一根电流方向垂直于纸面向外的通电直导线,在以导线为中心,半径为r的圆周上有对称的a、b、c、d四个点,则下列说法正确的是(　　)A.a点的实际磁感应强度大于c点实际磁感应强度B.a点的实际磁感应强度小于c点实际磁感应强度C.b、d两点的实际磁感应强度方向相同D.b、d两点的实际磁感应强度大小相等答案:AD解析:用右手螺旋定则判断通电直导线在a、b、c、d四个点上所产生的磁场方向,如图所示:电流在a点产生的磁感应强度和原磁感应强度方向相同,实际磁感应强度是两者之和,电流在c点产生的磁感应强度和原磁感应强度方向相反,实际磁感应强度是两者之差,所以a点的实际磁感应强度大于c点实际磁感应强度,故A正确,B错误。b点有向右的磁场,还有电流产生的向下的磁场,叠加后磁感应强度的方向向右下,利用勾股定理即可求出大小;d点有向右的磁场,还有电流产生的向上的磁场,叠加后磁感应强度的方向向右上,利用勾股定理即可求出大小,b、d两点的实际磁感应强度大小相等,方向不同,故C错误,D正确。7.关于电场和磁场的概念,以下说法正确的是(　　)A.电荷放入电场中某区域内的任意位置,电荷受到的电场力都相同,则该区域内的电场一定是匀强电场B.放入电场中某位置的电荷受到的电场力不为零,则该位置的电场强度一定不为零C.一小段长为L的通有电流为I的导体,在磁场中受到的安培力为F,则该磁场的磁感应强度B一定为FILD.一小段通电导体在磁场中某位置受到的安培力为零,则该位置的磁感应强度一定为零答案:AB解析:电荷放入电场中某区域内的任意位置,电荷受到的电场力相同,则该区域内的电场一定是匀强电场,故A正确;由电场的基本性质可知,放入电场中某位置的电荷受到的电场力不为零,则该位置电场强度一定不为零,故B正确;一小段长为L的通有电流为I的导体,在磁场中受到的安培力为F,该磁场的磁感应强度B不一定为FIL,因为导体与磁场是否垂直放置不确定,故C错误;一小段通电导体在磁场中某位置受到的磁场力为零,该位置的磁感应强度不一定为零,导体可能与磁场平行,故D错误。8.如图所示,两根相互平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上,O为MN的中点,c、d位于MN的中垂线上,且a、b、c,d到O点的距离均相等。关于这几点处的磁场,下列说法正确的是(　　)A.O点处的磁感应强度为零B.a、b两点处的磁感应强度大小相等,方向相同C.c、d两点处的磁感应强度大小相等,方向相反D.a、b、c、d、O五点处磁感应强度的方向都相同答案:BD解析:根据右手螺旋定则,M处导线在O点产生的磁场方向竖直向下,N处导线在O点产生的磁场方向竖直向下,合成后磁感应强度不等于0,故A错误。M在a处产生的磁场方向竖直向下,在b处产生的磁场方向竖直向下,N在a处产生的磁场方向竖直向下,在b处产生的磁场方向竖直向下,根据磁感应强度的叠加及对称性知,a、b两点处磁感应强度大小相等,方向相同,故B正确。M在c处产生的磁场方向垂直于cM偏下,在d处产生的磁场方向垂直dM偏下,N在c处产生的磁场方向垂直于cN偏下,在d处产生的磁场方向垂直于dN偏下,根据平行四边形定则,知c处的磁场方向竖直向下,d处的磁场方向竖直向下,且合成后的磁感应强度大小相等,故C错误。由以上分析可知,a、b、c、d、O五点处磁感应强度的方向都竖直向下,方向相同,故D正确。二、实验题(本题共2小题,共18分)9.(8分)如图所示,在探究产生感应电流的条件实验中,闭合开关,将条形磁铁插入或拔出线圈时,灵敏电流计的指针　　　　(选填“偏转”或“不偏转”);当磁铁停在线圈中时,灵敏电流计的指针不偏转。大量实验表明:只要穿过闭合电路的　　　　　　发生变化,闭合电路中就会有感应电流产生。 答案:偏转　磁通量解析:根据电磁感应的条件,当闭合电路的磁通量发生变化时,回路中就有感应电流产生。将磁铁插入或拔出线圈时,通过线圈的磁通量一定发生变化,所以线圈中有感应电流产生。10.(10分)矢量的合成法则遵从平行四边形定则,当空间同时存在多个电场或者多个磁场时,场的叠加就是电场强度或磁感应强度的矢量合成。如图所示,在光滑绝缘水平面上,a、b和c分别位于边长为l的正三角形的3个顶点,回答问题: (1)两个带等量异号电荷小球,a点放正电小球,b点放负电小球,电荷量绝对值均为q,静电力常量为k。则c点电场强度的大小为　　　,方向为　　　　　。 (2)拿走两个小球,换成两根直导线垂直abc平面放置,a处电流方向向外,b处电流方向向里,每根导线在c点产生的磁感应强度大小均为B。则c点磁感应强度的大小为　　　,方向为　　　　。 (3)a点处直导线电流在c点产生的磁感应强度方向　　　　　　　　。 答案:(1)kql2　平行于ab向右(2)B　垂直于ab向上(3)要么垂直ac向右,要么垂直ac向左解析:(1)根据库仑定律,a、b 点电荷在c处的电场强度方向如图所示。再根据矢量的合成法则,则有Ea=Eb=kql2三角形abc是正三角形,则E=kql2,方向平行于ab向右。(2)根据安培定则可知,导线a在c处产生的磁场方向垂直于ac方向向右,导线b在c处产生的磁场方向垂直于bc方向向左,如图所示。根据平行四边形定则得到,C处的总磁感应强度为B总=Ba=Bb=B,方向垂直于ab向上。(3)根据安培定则可知,a点处直导线电流在c点产生的磁感应强度方向要么垂直ac向右,要么垂直ac向左。三、计算题(本题共3小题,共42分。要有必要的文字说明和解题步骤,有数值计算的要注明单位)11.(12分)车载MP3可以把MP3中储存的音乐以无线发射方式发射到车载调频立体声收音设备中,车主只需将汽车收音机的频率设定为车载MP3的频率,或让收音机搜索到该频率即可进行播放,已知光速c=3.0×108 m/s。(1)求所发射的无线电波的波速v。(2)某车载MP3的设置频率f=104.5 MHz,求所发射的无线电波的波长λ。答案:(1)3.0×108 m/s　(2)2.87 m解析:(1)电磁波在空气中的传播速度大约是c=3.0×108 m/s。(2)车载MP3的设置频率f=104.5 MHz=1.045×108 Hzλ=cf=3×1081.045×108=2.87 m。12.(14分)一种延时继电器的示意图如图所示,铁芯上有两个线圈A和B。当S1闭合时,电磁铁将吸引衔铁D,使触头C接通电路工作。(1)如果闭合S2,当S1断开时,要延迟一段时间,弹簧才将衔铁D拉起使触头C断开电路,这种延迟是由于线圈A还是B的作用?是应用了什么物理原理?(2)如果断开S2,当S1断开时,是否还有延时作用?答案:(1)B　电磁感应　(2)无解析:(1)当S1断开时,导致线圈B中的磁通量变小,从而出现感应电流,致使F仍有磁性,延迟一段时间D才被释放。所以由于B线圈的电磁感应作用,才产生延时释放D的作用。(2)若断开B线圈的开关S2,当S1断开,F立即没有磁性,所以没有延时功能。13.(16分)如图所示,一矩形线框abcd,共有1匝,有一半放在具有理想边界的B=0.1 T的匀强磁场中,线框可绕ab边或绕cd边转动,ad=20 cm,cd=10 cm。求:(1)该线框在图示位置的磁通量;(2)线框由图示位置绕ab边,垂直纸面向外转过60°角时的磁通量;(3)线框由图示位置绕cd边,垂直纸面向外转过60°角时的磁通量。答案:(1)1×10-3 Wb(2)1×10-3 Wb(3)0解析:(1)当长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中时,磁通量为Φ1=B·S=0.1×12×0.2×0.1 Wb=1×10-3 Wb。(2)线框由图示位置绕ab边,垂直纸面向外转过60°角时,由几何关系可知,cd边恰好到达磁场的边界处,所以磁通量不变,则Φ2=Φ1=1×10-3 Wb。(3)当线框以cd为轴从图中位置转过60°的瞬间,线框在垂直于磁场方向投影的面积为0,则磁通量为零。
