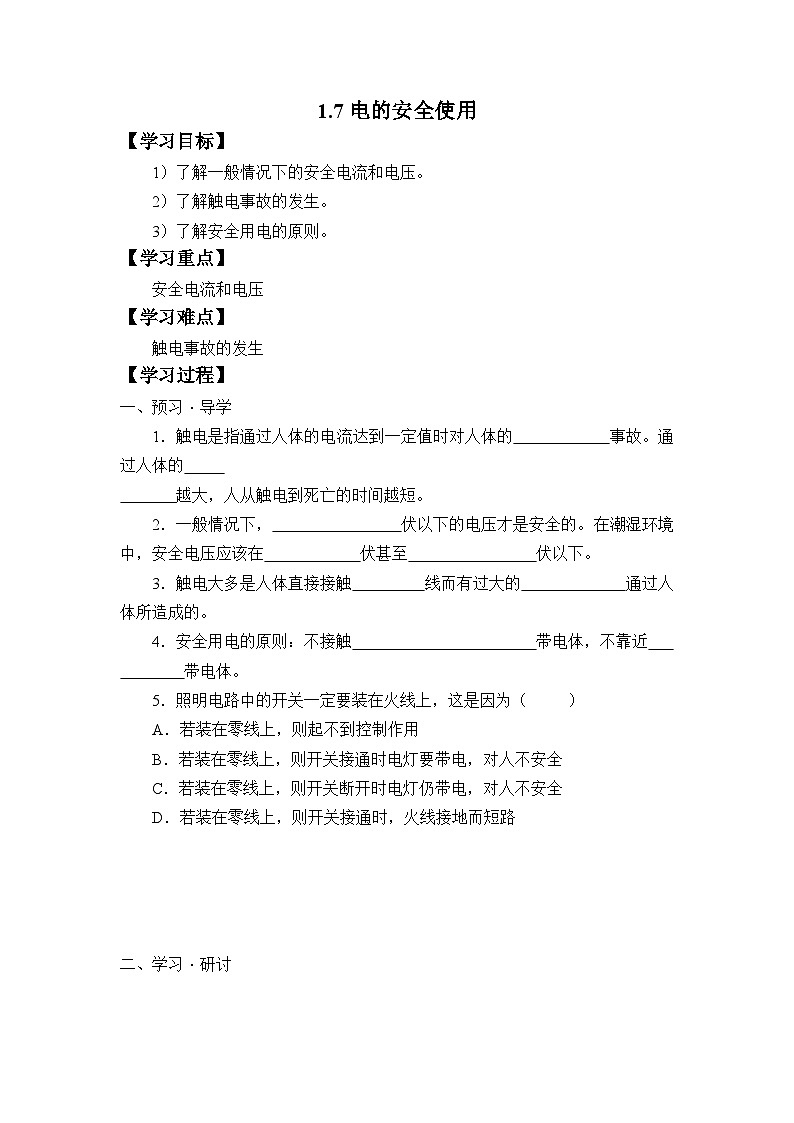

浙教版八年级下册第1章 电与磁第7节 电的安全使用导学案

这是一份浙教版八年级下册第1章 电与磁第7节 电的安全使用导学案，共8页。学案主要包含了学习目标，学习重点，学习难点，学习过程等内容，欢迎下载使用。

1）了解一般情况下的安全电流和电压。
2）了解触电事故的发生。
3）了解安全用电的原则。
【学习重点】
安全电流和电压
【学习难点】
触电事故的发生
【学习过程】
一、预习·导学
1．触电是指通过人体的电流达到一定值时对人体的 事故。通过人体的
越大，人从触电到死亡的时间越短。
2．一般情况下， 伏以下的电压才是安全的。在潮湿环境中，安全电压应该在 伏甚至 伏以下。
3．触电大多是人体直接接触 线而有过大的 通过人体所造成的。
4．安全用电的原则：不接触 带电体，不靠近
带电体。
5．照明电路中的开关一定要装在火线上，这是因为（ ）
A．若装在零线上，则起不到控制作用
B．若装在零线上，则开关接通时电灯要带电，对人不安全
C．若装在零线上，则开关断开时电灯仍带电，对人不安全
D．若装在零线上，则开关接通时，火线接地而短路
二、学习·研讨
1下列四幅图所描述的情境中，符合安全用电要求的做法是( )
2．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）
A．使插头的造型更美观
B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
3．下列四种做法，符合安全用电原则的是（ ）
A．将开关安装在灯泡和零线之间
B．发生触电事故后先切断电源再救人
C．用湿抹布擦拭正亮着的台灯灯泡
D．使用测电笔时，手与笔尖金属体接触
4．一只鸟落在高压输电线的裸线上不会触电，这是因为（ ）
A．鸟是绝缘体，所以不触电 B．鸟两个爪间的电压低，不会使鸟触电
C．鸟生命力强，所以不触电 D．线路中电流太小，不能使鸟触电
5．你如果遇到下列情况，应采取什么措施：
（1）一位同学修理电灯，不慎触电，电线贴在他手上
措施：
（2）看到照明电路的导线正在冒烟
措施：
（3）高压电线被风吹断，落在地上
措施：
三、巩固·延伸
一、选择题
1．下列做法符合安全用电常识的是（ ）
A． 使用绝缘层已破损的充电线充电
B． 用湿润的手指触摸开关
C．用手触握测电笔分辨火线和零线
D．用力拉扯电线拔下插头
2．下列有关安全用电的说法正确的是（ ）
A．高压输电线都架设得很高是为了防止高压触电
B．用测电笔检查电路时，手不能接触笔尾金属体，以防触电
C．人接触裸露的火线一定会触电
D．保险丝被烧断后换一根同样粗细的铜丝替代
3．家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路
4．小可在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（ ）
电路中甲、丁串联
B．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路
C．电路中丙连接方式不正确
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
5．如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③断开S1，闭合S2时，用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）
A．灯L2短路B．灯L2所在支路开路
C．c、d两点间开路D．c点左侧的零线开路
6．如图是正常家庭电路的一部分。下列说法正确的是（ ）
A．导线B与大地之间的电压为220V
B．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接零线
C．断开开关S后，站在地上的人接触b点一定不会触电
D．闭合开关S后，站在地上的人接触a点一定不会触电
7．如图是小科家的部分电路。下列说法正确的是（ ）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
8．如图是家庭电路示意图，下列说法中正确的是（ ）
A．总开关可以与电能表互换位置
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
9．如图所示的电路中，正常发光的三盏灯中突然有两盏灯、熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．一定是进户的零线AB之间断了
B．一定是进户的零线BC之间断了
C．一定是进户的零线CD之间断了
D．一定是进户的零线BD之间断了
10．如图所示的做法中，符合安全用电的是（ ）
A．湿手触摸开关
B．电触电时急救
C．高压线旁放风筝
D．插座超负荷
11．家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（ ）
A．不靠近高压带电体，不接触低压带电体
B．不弄湿用电器，不损坏绝缘层
C．更换灯泡、挪动电器前，应先断开电源开关
D．有人发生触电事故时，为挽救生命可以直接用手去拉触电者进行施救
12．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线与大地之间的电压为
B．开关只有连接在火线与灯之间才能对灯起到控制作用
C．用电器接三孔插座时，可以将其外壳与地相连
D．保险丝在发生触电时可以自动切断电路
13．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列说法正确的是（ ）
A．电能表上显示的数据是每天每户消耗电能的多少
B．P、Q处都需要装开关，P处装断路器控制整个家庭电路、Q处装开关控制插座使用
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
二、填空题
14．如图，在进户线的干路上串联一只标有“”的校验灯，若闭合开关时发现不亮，正常发光，说明所在支路发生了___________的故障，若此时用测电笔接触点，氖管___________（会/不会）发光。
15．如图所示为小丽家卧室的实物电路图，请你用笔画线代替导线，把带有开关的电灯、带熔断器的插座分别正确地接入电路中。
( )
参考答案：
1．C
2．A
3．C
4．C
5．C
6．C
7．D
8．D
9．B
10．B
11．D
12．C
13．D
14． 短路 不会
15．
