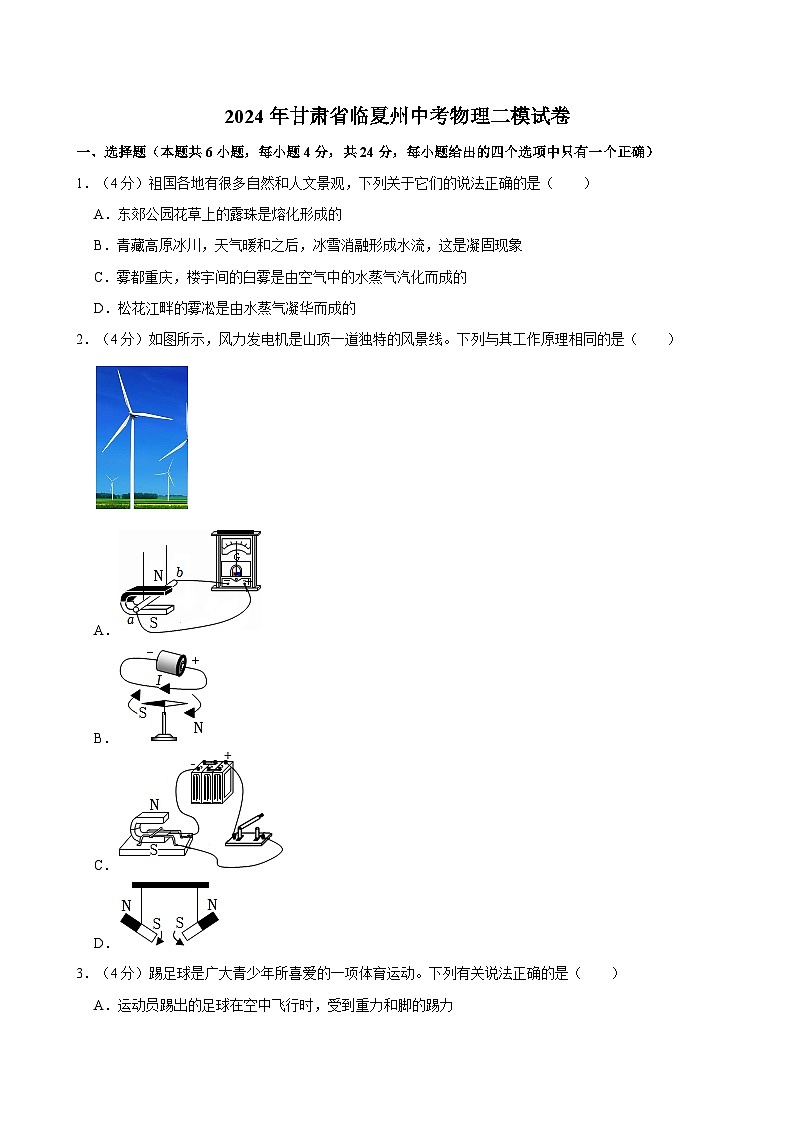

2024年甘肃省临夏州中考物理二模试卷

这是一份2024年甘肃省临夏州中考物理二模试卷，共22页。试卷主要包含了选择题，填空题，识图，实验探究题，计算与简答题等内容，欢迎下载使用。

1．（4分）祖国各地有很多自然和人文景观，下列关于它们的说法正确的是（ ）
A．东郊公园花草上的露珠是熔化形成的
B．青藏高原冰川，天气暖和之后，冰雪消融形成水流，这是凝固现象
C．雾都重庆，楼宇间的白雾是由空气中的水蒸气汽化而成的
D．松花江畔的雾凇是由水蒸气凝华而成的
2．（4分）如图所示，风力发电机是山顶一道独特的风景线。下列与其工作原理相同的是（ ）
A．
B．
C．
D．

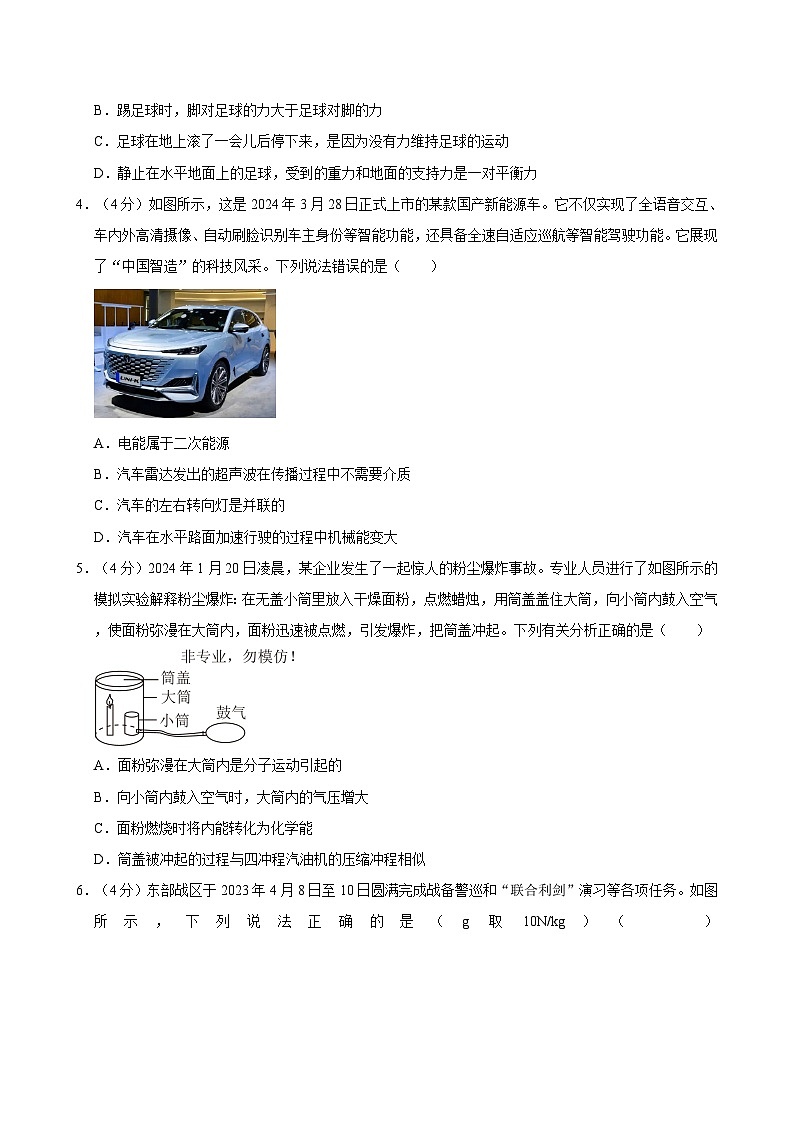

3．（4分）踢足球是广大青少年所喜爱的一项体育运动。下列有关说法正确的是（ ）
A．运动员踢出的足球在空中飞行时，受到重力和脚的踢力
B．踢足球时，脚对足球的力大于足球对脚的力
C．足球在地上滚了一会儿后停下来，是因为没有力维持足球的运动
D．静止在水平地面上的足球，受到的重力和地面的支持力是一对平衡力
4．（4分）如图所示，这是2024年3月28日正式上市的某款国产新能源车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能功能，还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。下列说法错误的是（ ）
A．电能属于二次能源
B．汽车雷达发出的超声波在传播过程中不需要介质
C．汽车的左右转向灯是并联的
D．汽车在水平路面加速行驶的过程中机械能变大
5．（4分）2024年1月20日凌晨，某企业发生了一起惊人的粉尘爆炸事故。专业人员进行了如图所示的模拟实验解释粉尘爆炸：在无盖小筒里放入干燥面粉，点燃蜡烛，用筒盖盖住大筒，向小筒内鼓入空气，使面粉弥漫在大筒内，面粉迅速被点燃，引发爆炸，把筒盖冲起。下列有关分析正确的是（ ）
A．面粉弥漫在大筒内是分子运动引起的
B．向小筒内鼓入空气时，大筒内的气压增大
C．面粉燃烧时将内能转化为化学能
D．筒盖被冲起的过程与四冲程汽油机的压缩冲程相似

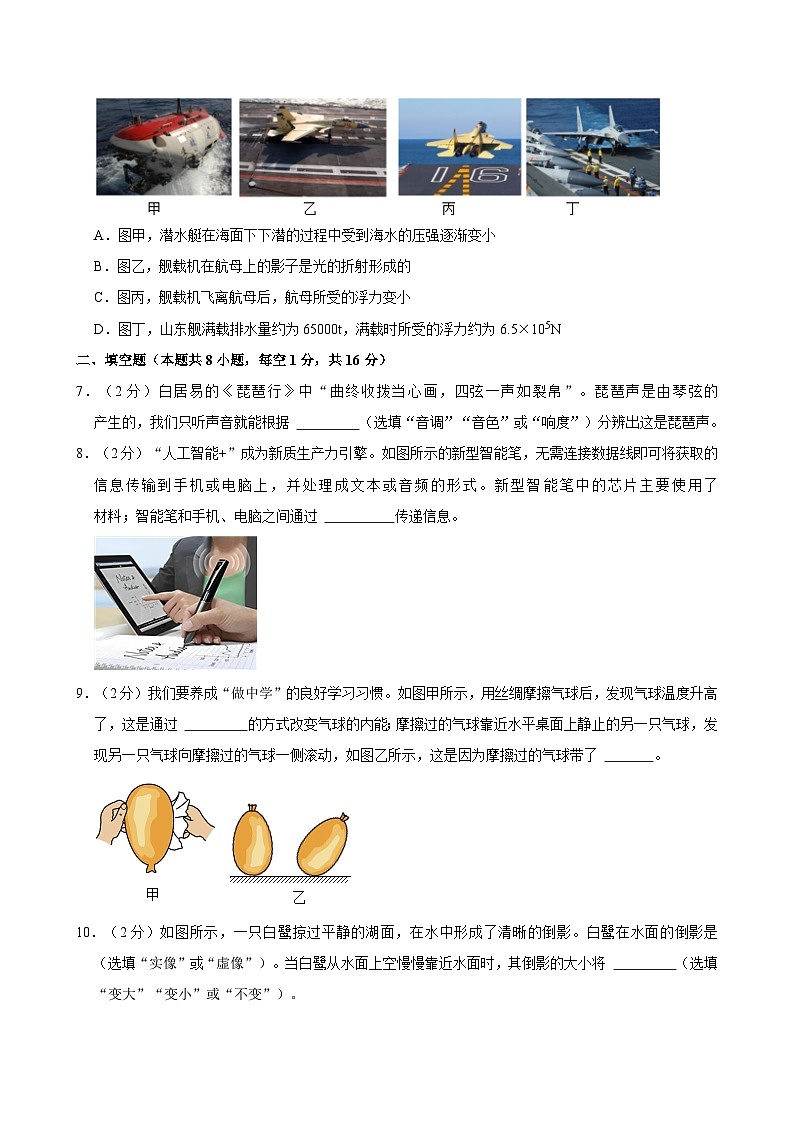

6．（4分）东部战区于2023年4月8日至10日圆满完成战备警巡和“联合利剑”演习等各项任务。如图所示，下列说法正确的是（g取10N/kg）（ ）
A．图甲，潜水艇在海面下下潜的过程中受到海水的压强逐渐变小
B．图乙，舰载机在航母上的影子是光的折射形成的
C．图丙，舰载机飞离航母后，航母所受的浮力变小
D．图丁，山东舰满载排水量约为65000t，满载时所受的浮力约为6.5×105N
二、填空题（本题共8小题，每空1分，共16分）
7．（2分）白居易的《琵琶行》中“曲终收拨当心画，四弦一声如裂帛”。琵琶声是由琴弦的 产生的，我们只听声音就能根据 （选填“音调”“音色”或“响度”）分辨出这是琵琶声。
8．（2分）“人工智能+”成为新质生产力引擎。如图所示的新型智能笔，无需连接数据线即可将获取的信息传输到手机或电脑上，并处理成文本或音频的形式。新型智能笔中的芯片主要使用了 材料；智能笔和手机、电脑之间通过 传递信息。
9．（2分）我们要养成“做中学”的良好学习习惯。如图甲所示，用丝绸摩擦气球后，发现气球温度升高了，这是通过 的方式改变气球的内能；摩擦过的气球靠近水平桌面上静止的另一只气球，发现另一只气球向摩擦过的气球一侧滚动，如图乙所示，这是因为摩擦过的气球带了 。
10．（2分）如图所示，一只白鹭掠过平静的湖面，在水中形成了清晰的倒影。白鹭在水面的倒影是 （选填“实像”或“虚像”）。当白鹭从水面上空慢慢靠近水面时，其倒影的大小将 （选填“变大”“变小”或“不变”）。
11．（2分）科技改变生活。“擦窗机器人”工作时，真空泵将吸盘内的空气抽出，由于 的作用，擦窗机器人被“吸”在玻璃上。“扫地机器人”吸尘时，电机高速转动使机器内部的流速大，压强 （填“大”或“小”），产生负压将灰尘压入吸尘盒内。
12．（2分）如图所示，用试电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或“乙”）。电工师傅正确测试火线时，氖管发光，此时 （选填“有”或“没有”）电流通过电工师傅的身体。
13．（2分）2024年3月20日，搭载探月工程四期鹊桥二号中继星的长征八号遥三运载火箭在我国文昌航天发射场成功发射升空。在火箭加速升空的过程中，卫星相对于火箭是 （选填“运动”或“静止”）的，卫星的机械能 （选填“变大”“变小”或“不变”）。
14．（2分）如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 （选填“变大”“变小”或“不变”）。
三、识图、作图题（本题共4小题，共12分）
15．（4分）如图所示，图甲中液体的体积为 mL，图乙中停表的读数为 s。
16．（4分）将蜡烛、凸透镜（焦距f＝5cm）、光屏依次放在光具座上，调整后把点燃的蜡烛放在距凸透镜16cm处时（如图所示）。在凸透镜的另一侧前后移动光屏，会在光屏上得到一个倒立、 （选填“放大”或“缩小”）的实像，日常生活中的 （选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律工作的。
17．（2分）如图所示，物体A沿粗糙斜面下滑，在重心O点处画出物体A受到的重力G和摩擦力f的示意图。
18．（2分）如图所示，小明用滑轮组将重物提起，请用笔画线帮他组装最省力的滑轮组。
四、实验探究题（本题共2小题，共20分）
19．（10分）小明用如图所示的装置探究杠杆的平衡条件。
（1）杠杆静止时如图甲所示，为了方便测量 ，应将平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）在杠杆两侧悬挂不同数量的钩码，并移动钩码的位置，正确调节杠杆水平平衡，测得的实验数据如表。实验中多次改变力和力臂的大小，目的是 。
（3）分析表中数据可知，杠杆的平衡条件为 （用字母表示）。
（4）如图乙所示，若将A、B位置的钩码都向O点靠近1格，杠杆将会 （选填“仍然平衡”“左端下沉”或“右端下沉”）。
20．（10分）小明连接的“测量小灯泡正常发光时的电阻”的部分实验电路如图甲所示，待测小灯泡的额定电压为2.5V，所用的电源电压恒为4.5V。
（1）请用笔画线代替导线，将电路连接完整，导线不能交叉。
（2）连接电路的过程中，开关应 （选填“断开”或“闭合”），并将滑动变阻器的滑片P移动到 （选填“A”或“B”）端。
（3）连接完整电路，试触时，小明观察到小灯泡不亮，电流表无示数，电压表指针偏转超过量程，则电路的故障可能是 （填选项）。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器短路
（4）排除故障后，闭合开关S，小灯泡亮度很暗，为测量小灯泡正常发光时的电阻，这时应该向 （选填“左”或“右”）移动滑动变阻器的滑片P。当电压表示数为2.5V时，电流表示数如图乙所示，为 A，则小灯泡正常发光时的电阻为 Ω（结果保留一位小数）。
（5）小明通过移动滑动变阻器的滑片P，多次实验并将数据和现象记录在下表中。
分析数据发现，通过小灯泡的电流与其两端的电压不成正比，其原因可能是 。
（6）为了完成该实验，小明选用的滑动变阻器的规格可能是 （填选项）。
A．“10Ω，2A”
B．“20Ω，1Α”
五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分要有主要公式和数值代入过程，计算结果要有数值和单位）
21．（4分）G75兰海高速公路新七道梁隧道北出口至兰州城区方向有16公里长的下坡路段，货车司机为了安全要提前检查刹车片和冷却系统。
（1）货车的冷却系统用水作为冷却液，原因是什么？
（2）驾驶和乘坐车辆时，行车安全不可少，请写出一条增加行车或乘车安全的措施。
22．（6分）2023年5月28日，国产大飞机C919的商业首飞圆满成功。C919的部分技术参数如下表所示，当飞机空载静止在机场水平地面上时，轮胎与机场地面的总接触面积为2m2。（g取10N/kg）
（1）求飞机以最大巡航速度飞行0.5h的路程；
（2）求飞机空载静止在机场水平地面上时对机场地面的压强；
（3）若飞机以200m/s的速度水平匀速直线飞行时所受的阻力为1.2×105N，求飞机发动机的输出功率。
23．（8分）如图甲所示，这是一款电加热煮茶壶，其额定电压为220V。图乙为其简化工作原理图，R1、R2均为阻值不变的加热电阻丝，旋钮开关S分别调至1、2、3挡位置，与该挡的两个触点同时接通。通过改变旋钮开关S的位置，可实现“加热”“保温”两个挡位的调节。已知加热挡的额定功率为1210W，R1＝160Ω。求：
（1）当旋钮开关S与1、2接触时，煮茶壶处于 （选填“加热”或“保温”）档。
（2）煮茶壶加热挡正常工作时，电路中的电流；
（3）电阻丝R2的阻值；
（4）该煮茶壶加热时的工作效率为80%。若在用电高峰期使用加热挡将500g的茶水温度从40℃加热到100℃需2.5min，则煮茶壶实际工作的电压值。[]
参考答案与试题解析
一、选择题（本题共6小题，每小题4分，共24分，每小题给出的四个选项中只有一个正确）
1．（4分）祖国各地有很多自然和人文景观，下列关于它们的说法正确的是（ ）
A．东郊公园花草上的露珠是熔化形成的
B．青藏高原冰川，天气暖和之后，冰雪消融形成水流，这是凝固现象
C．雾都重庆，楼宇间的白雾是由空气中的水蒸气汽化而成的
D．松花江畔的雾凇是由水蒸气凝华而成的
【解答】解：A、东郊公园花草上的露珠是水蒸气液化形成的，故A错误；
B、青藏高原冰川，天气暖和之后，冰雪消融形成水流，这是熔化现象，故B错误；
C、雾都重庆，楼宇间的白雾是由空气中的水蒸气液化而形成的小水珠，故C错误；
D、松花江畔的雾凇是由水蒸气凝华而形成的小冰晶，故D正确。
故选：D。
2．（4分）如图所示，风力发电机是山顶一道独特的风景线。下列与其工作原理相同的是（ ）
A．
B．
C．
D．
【解答】解：风力发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流；
A、该实验装置中没有电源，即导体做切割磁感线运动时，电路中就会产生电流，即探究电磁感应现象，故A符合题意；
B、图中是奥斯特实验，说明通电导线周围存在磁场，故B不合题意；
C、图中有电源，通电后，导体在磁场中运动起来，说明了磁场对电流有力的作用，故C不合题意；
D、图中是研究磁极间相互作用的实验装置，故D不合题意。
故选：A。
3．（4分）踢足球是广大青少年所喜爱的一项体育运动。下列有关说法正确的是（ ）
A．运动员踢出的足球在空中飞行时，受到重力和脚的踢力
B．踢足球时，脚对足球的力大于足球对脚的力
C．足球在地上滚了一会儿后停下来，是因为没有力维持足球的运动
D．静止在水平地面上的足球，受到的重力和地面的支持力是一对平衡力
【解答】解：A、足球离开运动员的脚后还会向前飞行，是因为足球具有惯性，要保持原来的运动状态，但不再受脚的踢力；足球始终受到重力的作用，故A错误；
B、运动员踢足球时，脚对球有力的作用，由于物体间力的作用是相互的，所以球也会给脚一个力，脚会感到疼，这两个力 大小相等，故B错误；
C、足球在地上滚了一会儿后停下来，是因为阻力改变了运动状态，故C错误；
D、静止在水平地面上的足球受力平衡，受到的重力和地面的支持力大小相等、方向相反、作用在同一个物体上同一直线上，故是一对平衡力，故D正确。
故选：D。
4．（4分）如图所示，这是2024年3月28日正式上市的某款国产新能源车。它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能功能，还具备全速自适应巡航等智能驾驶功能。它展现了“中国智造”的科技风采。下列说法错误的是（ ）
A．电能属于二次能源
B．汽车雷达发出的超声波在传播过程中不需要介质
C．汽车的左右转向灯是并联的
D．汽车在水平路面加速行驶的过程中机械能变大
【解答】解：A、电能不能直接从自然界获得，需要消耗一次能源才能获得，属于二次能源，故A正确；
B、超声波属于声波，声音的传播需要介质，故B错误；
C、汽车的左右转向灯工作时互不影响，它们之间是并联的，故C正确；
D、汽车在水平路面加速行驶的过程中，质量不变，高度不变，速度变大，其势能不变，动能增大，机械能变大，故D正确。
故选：B。
5．（4分）2024年1月20日凌晨，某企业发生了一起惊人的粉尘爆炸事故。专业人员进行了如图所示的模拟实验解释粉尘爆炸：在无盖小筒里放入干燥面粉，点燃蜡烛，用筒盖盖住大筒，向小筒内鼓入空气，使面粉弥漫在大筒内，面粉迅速被点燃，引发爆炸，把筒盖冲起。下列有关分析正确的是（ ）
A．面粉弥漫在大筒内是分子运动引起的
B．向小筒内鼓入空气时，大筒内的气压增大
C．面粉燃烧时将内能转化为化学能
D．筒盖被冲起的过程与四冲程汽油机的压缩冲程相似
【解答】解：A、面粉弥漫在大筒内，属于固体的机械运动，不属于分子的运动，故A错误；
B、向小筒内鼓入空气时，使大筒内空气增多，大筒内的气压增大，故B正确；
C、面粉燃烧时，向外释放热量，将化学能转化成内能，故C错误；
D、筒盖被冲起的过程，燃料燃烧产生的内能转化为筒盖的机械能，汽油机的做功冲程是将燃料的内能转化为机械能，所以筒盖被冲起的过程与汽油机的做功冲程能量转化情况相同。故D错误。
故选：B。
6．（4分）东部战区于2023年4月8日至10日圆满完成战备警巡和“联合利剑”演习等各项任务。如图所示，下列说法正确的是（g取10N/kg）（ ）
A．图甲，潜水艇在海面下下潜的过程中受到海水的压强逐渐变小
B．图乙，舰载机在航母上的影子是光的折射形成的
C．图丙，舰载机飞离航母后，航母所受的浮力变小
D．图丁，山东舰满载排水量约为65000t，满载时所受的浮力约为6.5×105N
【解答】解：A、潜水艇在下潜过程中，海水的密度一定，潜水艇所处的深度不断增加，根据p＝ρ液gh可知，受到海水的压强变大，故A错误；
B、影子是光在同种均匀介质中沿着直线传播形成的，故B错误；
C、舰载机飞离航母后，航母始终漂浮，所受浮力的大小等于总重力，由于总重力减小，则浮力也随着减小，故C正确；
D、由阿基米德原理可得，山东舰满载时所受浮力：F浮＝G排＝m排g＝65000×103kg×10N/kg＝6.5×108N，故D错误。
故选：C。
二、填空题（本题共8小题，每空1分，共16分）
7．（2分）白居易的《琵琶行》中“曲终收拨当心画，四弦一声如裂帛”。琵琶声是由琴弦的 振动 产生的，我们只听声音就能根据 音色 （选填“音调”“音色”或“响度”）分辨出这是琵琶声。
【解答】解：声音是由物体的振动产生的，琵琶发出的声音是弦的振动产生的。
我们能够通过声音可以分辨出是琵琶声是因为音色分辨出的。
故答案为：振动；音色。
8．（2分）“人工智能+”成为新质生产力引擎。如图所示的新型智能笔，无需连接数据线即可将获取的信息传输到手机或电脑上，并处理成文本或音频的形式。新型智能笔中的芯片主要使用了 半导体 材料；智能笔和手机、电脑之间通过 电磁波 传递信息。
【解答】解：新型智能笔中的芯片是集成电路，集成电路主要使用了半导体材料；智能笔和手机、电脑之间是通过电磁波传递信息的。
故答案为：半导体；电磁波。
9．（2分）我们要养成“做中学”的良好学习习惯。如图甲所示，用丝绸摩擦气球后，发现气球温度升高了，这是通过 做功 的方式改变气球的内能；摩擦过的气球靠近水平桌面上静止的另一只气球，发现另一只气球向摩擦过的气球一侧滚动，如图乙所示，这是因为摩擦过的气球带了 电 。
【解答】解：（1）用丝绸摩擦气球后，发现气球温度升高了，则气球的内能增大，这是通过做功的方法改变了气球的内能；
（2）摩擦过的气球会带电，靠近另一只气球，另一只气球向摩擦过的气球一侧滚动，此现象说明了带电体可以吸引轻小的物体。
故答案为：做功；电。
10．（2分）如图所示，一只白鹭掠过平静的湖面，在水中形成了清晰的倒影。白鹭在水面的倒影是 虚像 （选填“实像”或“虚像”）。当白鹭从水面上空慢慢靠近水面时，其倒影的大小将 不变 （选填“变大”“变小”或“不变”）。
【解答】解：白鹭的倒影属于平面镜成像，是由于光的反射而形成的现象；
平面镜成的像和物体大小相等，当白鹭从水面上空慢慢靠近水面时，白鹭到水面的距离变小，其倒影的大小将不变。
故答案为：虚像；不变。
11．（2分）科技改变生活。“擦窗机器人”工作时，真空泵将吸盘内的空气抽出，由于 大气压 的作用，擦窗机器人被“吸”在玻璃上。“扫地机器人”吸尘时，电机高速转动使机器内部的流速大，压强 小 （填“大”或“小”），产生负压将灰尘压入吸尘盒内。
【解答】解：“擦窗机器人”工作时，真空泵将吸盘内的空气抽出，导致里面气压减小，小于外界大气压，在大气压的作用下，擦窗机器人被“吸”在玻璃上。
“扫地机器人”吸尘时，电机高速转动使机器内部的流速大，压强小，而外部流速相对小一些，压强大，形成内外气压差将灰尘压入吸尘盒内。
故答案为：大气压；小。
12．（2分）如图所示，用试电笔辨别火线、零线时，正确的使用方式是 甲 （选填“甲”或“乙”）。电工师傅正确测试火线时，氖管发光，此时 有 （选填“有”或“没有”）电流通过电工师傅的身体。
【解答】解：用试电笔辨别火线、零线时，正确的使用方式是甲。电工师傅正确测试火线时，氖管发光，此时有电流通过电工师傅的身体。
故答案为：甲；有。
13．（2分）2024年3月20日，搭载探月工程四期鹊桥二号中继星的长征八号遥三运载火箭在我国文昌航天发射场成功发射升空。在火箭加速升空的过程中，卫星相对于火箭是 静止 （选填“运动”或“静止”）的，卫星的机械能 变大 （选填“变大”“变小”或“不变”）。
【解答】解：以火箭为参照物，卫星的位置没有改变，卫星是静止的；火箭加速升空过程中，由于其质量不变，速度变大，故动能增大，由于其高度变大，故重力势能增大，机械能等于动能和势能总和，故机械能变大。
故答案为：静止；变大。
14．（2分）如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是 串 联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 变大 （选填“变大”“变小”或“不变”）。
【解答】解：电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是串联的，两个灯泡共同承担电源电压。
当开关S2闭合时。灯L2会被开关S2短路，电源电压全部加在灯泡L2上，所以电压表示数会变大。
故答案为：串；变大。
三、识图、作图题（本题共4小题，共12分）
15．（4分）如图所示，图甲中液体的体积为 40 mL，图乙中停表的读数为 337.5 s。
【解答】解：（1）视线水平观察液面读数为40mL；
（2）表读数小圈为分，所以为5min，因为过了5与6间中线，所以为后30s。即37.5s。一共为337.5s。
故答案为：40；337.5
16．（4分）将蜡烛、凸透镜（焦距f＝5cm）、光屏依次放在光具座上，调整后把点燃的蜡烛放在距凸透镜16cm处时（如图所示）。在凸透镜的另一侧前后移动光屏，会在光屏上得到一个倒立、 缩小 （选填“放大”或“缩小”）的实像，日常生活中的 照相机 （选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律工作的。
【解答】解：凸透镜焦距f＝5cm，调整后把点燃的蜡烛放在距凸透镜16cm处时，物距大于2倍焦距，成倒立缩小的实像，在凸透镜的另一侧前后移动光屏，会在光屏上得到一个倒立、缩小是实像，此时相当于照相机。
故答案为：缩小；照相机。
17．（2分）如图所示，物体A沿粗糙斜面下滑，在重心O点处画出物体A受到的重力G和摩擦力f的示意图。
【解答】解：物体受到的重力G竖直向下，物体沿斜面匀速下滑，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：
18．（2分）如图所示，小明用滑轮组将重物提起，请用笔画线帮他组装最省力的滑轮组。
【解答】解：要想达到最省力，所以应由3段绳子承担物重，应从动滑轮的挂钩上开始缠绕，然后绕过定滑轮，如图所示：
四、实验探究题（本题共2小题，共20分）
19．（10分）小明用如图所示的装置探究杠杆的平衡条件。
（1）杠杆静止时如图甲所示，为了方便测量 力臂 ，应将平衡螺母向 左 （选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）在杠杆两侧悬挂不同数量的钩码，并移动钩码的位置，正确调节杠杆水平平衡，测得的实验数据如表。实验中多次改变力和力臂的大小，目的是 得出普遍结论，避免偶然性 。
（3）分析表中数据可知，杠杆的平衡条件为 F1l1＝F2l2 （用字母表示）。
（4）如图乙所示，若将A、B位置的钩码都向O点靠近1格，杠杆将会 左端下沉 （选填“仍然平衡”“左端下沉”或“右端下沉”）。
【解答】解：（1）如图甲所示，当杠杆静止时，发现右端下沉，因为此时杠杆静止，所以杠杆处于平衡状态，但是实验时为了方便测量力臂需要调节平衡螺母使杠杆在水平位置平衡，即应把杠杆的平衡螺母向左调节，直至杠杆在水平位置平衡；
（2）实验中多次改变力和力臂的大小，目的是得出普遍结论，避免偶然性；
（3）由表格中数据知，第一组数据：1N×10.0cm＝2.0N×5.0cm，
第二组数据：2.0N×10.0cm＝1N×20.0cm，
第三组数据：2N×15.0cm＝3N×10.0cm，
可得杠杆的平衡条件是：动力乘以动力臂等于阻力乘以阻力臂，即F1l1＝F2l2；
（4）设钩码的重力为G，每一格的长度为L，A、B位置的钩码都向O点靠近1格，左侧为：2G×2L＝4GL，右侧：3G×1L＝3GL，所以左端下沉。
故答案为：（1）力臂；左；（2）得出普遍结论，避免偶然性；F1l1＝F2l2；（3）F1l1＝F2l2；（4）左端下沉。
20．（10分）小明连接的“测量小灯泡正常发光时的电阻”的部分实验电路如图甲所示，待测小灯泡的额定电压为2.5V，所用的电源电压恒为4.5V。
（1）请用笔画线代替导线，将电路连接完整，导线不能交叉。
（2）连接电路的过程中，开关应 断开 （选填“断开”或“闭合”），并将滑动变阻器的滑片P移动到 A （选填“A”或“B”）端。
（3）连接完整电路，试触时，小明观察到小灯泡不亮，电流表无示数，电压表指针偏转超过量程，则电路的故障可能是 B （填选项）。
A．小灯泡短路
B．小灯泡断路
C．滑动变阻器短路
（4）排除故障后，闭合开关S，小灯泡亮度很暗，为测量小灯泡正常发光时的电阻，这时应该向 右 （选填“左”或“右”）移动滑动变阻器的滑片P。当电压表示数为2.5V时，电流表示数如图乙所示，为 0.36 A，则小灯泡正常发光时的电阻为 6.9 Ω（结果保留一位小数）。
（5）小明通过移动滑动变阻器的滑片P，多次实验并将数据和现象记录在下表中。
分析数据发现，通过小灯泡的电流与其两端的电压不成正比，其原因可能是 灯丝电阻随温度升高而增大 。
（6）为了完成该实验，小明选用的滑动变阻器的规格可能是 B （填选项）。
A．“10Ω，2A”
B．“20Ω，1Α”
【解答】（1）如图：
（2）连接电路时，开关应处于断开状态；滑片移到阻值最大端即A端；
（3）小灯泡不发光，电流表无示数，说明电路断路，电压表示数超量程，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，而与电压表并联的电路断路了，即小灯断路；
（4）排除故障后，闭合开关，小灯很暗，应增大灯的电压，即减小变阻器的电压，由分压原理，故应该向右移动滑片P才能测得小灯泡正常工作时的电阻；
若小灯泡正常工作时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.36A，由欧姆定律，则灯泡正常工作时的电阻为：
R＝＝≈6.9Ω；
（5）灯丝的电阻随温度升高而增大；
（6）由表中数据可知，当灯泡两端电压为0.5V时，通过灯泡的电流为0.2A，由串联电路电压规律可知，此时滑动变阻器两端电压为U滑＝U﹣U1＝4.5V﹣0.5V＝4V，则滑动变阻器接入电路的阻值为：R滑＝，故选：B。
故答案为：（1）见解答图；（2）断开；A；（3）B；（4）右；0.36；6.9；（5）灯丝电阻随温度的升高而增大；（6）B。
五、计算与简答题（本题共3小题，共18分。简答部分要有必要的分析和说明，计算部分要有主要公式和数值代入过程，计算结果要有数值和单位）
21．（4分）G75兰海高速公路新七道梁隧道北出口至兰州城区方向有16公里长的下坡路段，货车司机为了安全要提前检查刹车片和冷却系统。
（1）货车的冷却系统用水作为冷却液，原因是什么？
（2）驾驶和乘坐车辆时，行车安全不可少，请写出一条增加行车或乘车安全的措施。
【解答】答：（1）货车的冷却系统用水作为冷却液，这是利用了水比热容大的性质，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最多，致冷效果最好；
（2）发生交通事故的原因主要是因车速过快，载重过多导致惯性过大而造成的，故可以从控制车速、防止惯性的危害上分析，可以回答：汽车司机和前排乘客系上安全带；汽车前排配备安全气囊；不要超速行驶；不要超载行驶；行人要遵守交通规则等。
22．（6分）2023年5月28日，国产大飞机C919的商业首飞圆满成功。C919的部分技术参数如下表所示，当飞机空载静止在机场水平地面上时，轮胎与机场地面的总接触面积为2m2。（g取10N/kg）
（1）求飞机以最大巡航速度飞行0.5h的路程；
（2）求飞机空载静止在机场水平地面上时对机场地面的压强；
（3）若飞机以200m/s的速度水平匀速直线飞行时所受的阻力为1.2×105N，求飞机发动机的输出功率。
【解答】解：（1）飞机以最大巡航速度飞行0.5h的路程：s＝vt＝980km/h×0.5h＝490km；
（2）飞机空载静止在机场水平地面上时对水平地面压力：F＝G＝mg＝42×103kg×10N/kg＝4.2×105N，
飞机对地面的压强：p＝＝＝2.1×105Pa；
（3）飞机水平匀速直线飞行时，飞机受到的动力与阻力平衡，大小相等，即：F′＝f＝1.2×105N，
根据P＝＝＝Fv可得，飞机发动机的输出功率：P＝F′v′＝1.2×105N×200m/s＝2.4×107W。
答：（1）飞机以最大巡航速度飞行0.5h的路程是490km；
（2）飞机空载静止在机场水平地面上时对机场地面的压强是2.1×105Pa；
（3）飞机发动机的输出功率是2.4×107W。
23．（8分）如图甲所示，这是一款电加热煮茶壶，其额定电压为220V。图乙为其简化工作原理图，R1、R2均为阻值不变的加热电阻丝，旋钮开关S分别调至1、2、3挡位置，与该挡的两个触点同时接通。通过改变旋钮开关S的位置，可实现“加热”“保温”两个挡位的调节。已知加热挡的额定功率为1210W，R1＝160Ω。求：
（1）当旋钮开关S与1、2接触时，煮茶壶处于 保温 （选填“加热”或“保温”）档。
（2）煮茶壶加热挡正常工作时，电路中的电流；
（3）电阻丝R2的阻值；
（4）该煮茶壶加热时的工作效率为80%。若在用电高峰期使用加热挡将500g的茶水温度从40℃加热到100℃需2.5min，则煮茶壶实际工作的电压值。[]
【解答】解：（1）当开关S接触2，3时，电路为电阻丝R2的简单电路，由可得，处于加热状态；
当开关S接触1，2时，电阻丝R1、R2串联，由可得，处于保温状态；
（2）煮茶壶加热挡正常工作时，电路中的电流＝5.5A；
（3）电阻丝R2的阻值；
（4）水从40℃升高到100℃吸收的热量：Q＝cmΔt＝4×103J/（kg•℃）×0.5kg×（100﹣40）℃＝1.2×105J；
根据可得，W电＝Q/η＝1.5×105J，
根据W电＝得，U实＝＝200V。
答：（1）保温；
（2）煮茶壶加热挡正常工作时，电路中的电流为5.5A；
（3）R2的阻值40Ω；
（4）电茶壶工作的实际电压值是200V。动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
10
2
5
2
10
1
20
2
15
3
10
实验次数
电压U/V
电流I/A
小灯泡亮度
电功率P/W
1
0.5
0.20
不亮
0.10
2
1.0
0.24
暗
0.24
3
2.0
0.32
较暗
0.64
4
2.5
正常亮
5
3.0
0.38
很亮
1.14
飞机自身质量/t
42
最大起飞质量/t
72.5
最大巡航速度/（km•h﹣1）
980
最大航程/km
5555
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
10
2
5
2
10
1
20
2
15
3
10
实验次数
电压U/V
电流I/A
小灯泡亮度
电功率P/W
1
0.5
0.20
不亮
0.10
2
1.0
0.24
暗
0.24
3
2.0
0.32
较暗
0.64
4
2.5
正常亮
5
3.0
0.38
很亮
1.14
飞机自身质量/t
42
最大起飞质量/t
72.5
最大巡航速度/（km•h﹣1）
980
最大航程/km
5555
