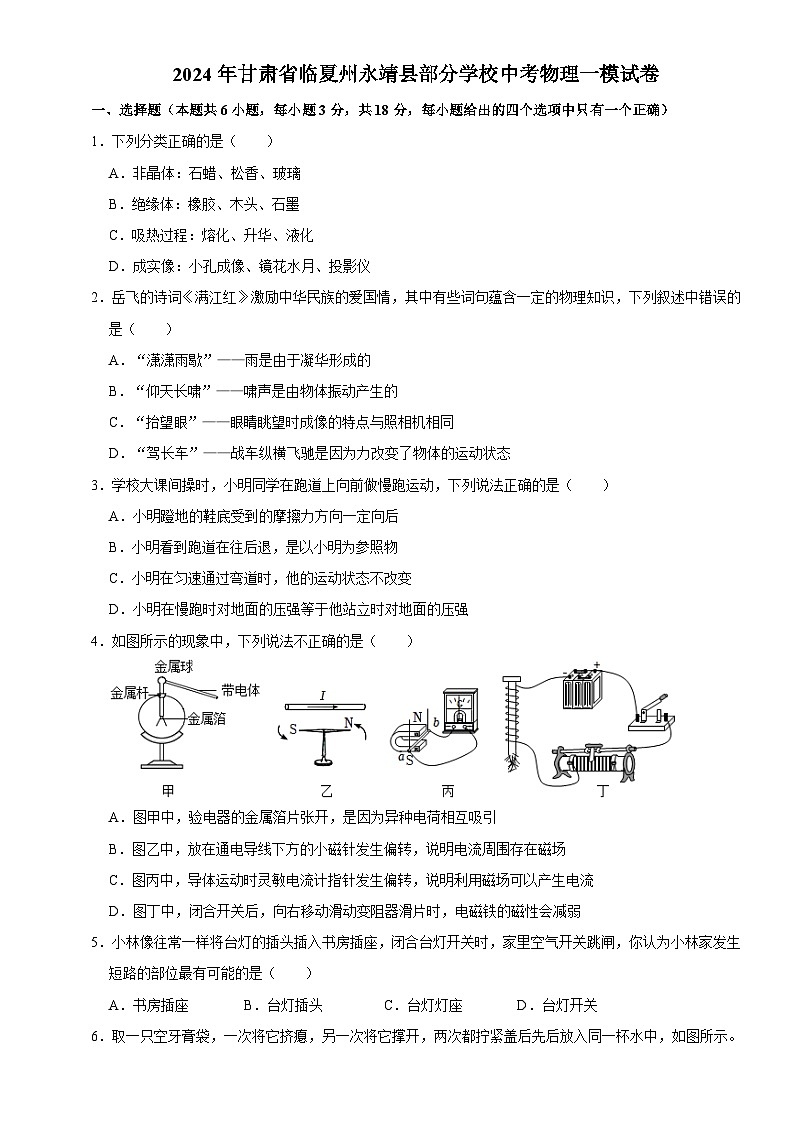

2024年甘肃省临夏州永靖县部分学校中考物理一模试卷+

这是一份2024年甘肃省临夏州永靖县部分学校中考物理一模试卷+，共18页。试卷主要包含了选择题，填空题，识图，实验探究题，计算与简答题等内容，欢迎下载使用。
1．下列分类正确的是（ ）
A．非晶体：石蜡、松香、玻璃
B．绝缘体：橡胶、木头、石墨
C．吸热过程：熔化、升华、液化
D．成实像：小孔成像、镜花水月、投影仪
2．岳飞的诗词《满江红》激励中华民族的爱国情，其中有些词句蕴含一定的物理知识，下列叙述中错误的是（ ）
A．“潇潇雨歇”——雨是由于凝华形成的
B．“仰天长啸”——啸声是由物体振动产生的
C．“抬望眼”——眼睛眺望时成像的特点与照相机相同
D．“驾长车”——战车纵横飞驰是因为力改变了物体的运动状态
3．学校大课间操时，小明同学在跑道上向前做慢跑运动，下列说法正确的是（ ）
A．小明蹬地的鞋底受到的摩擦力方向一定向后
B．小明看到跑道在往后退，是以小明为参照物
C．小明在匀速通过弯道时，他的运动状态不改变
D．小明在慢跑时对地面的压强等于他站立时对地面的压强
4．如图所示的现象中，下列说法不正确的是（ ）
A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱
5．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（ ）
A．书房插座B．台灯插头C．台灯灯座D．台灯开关

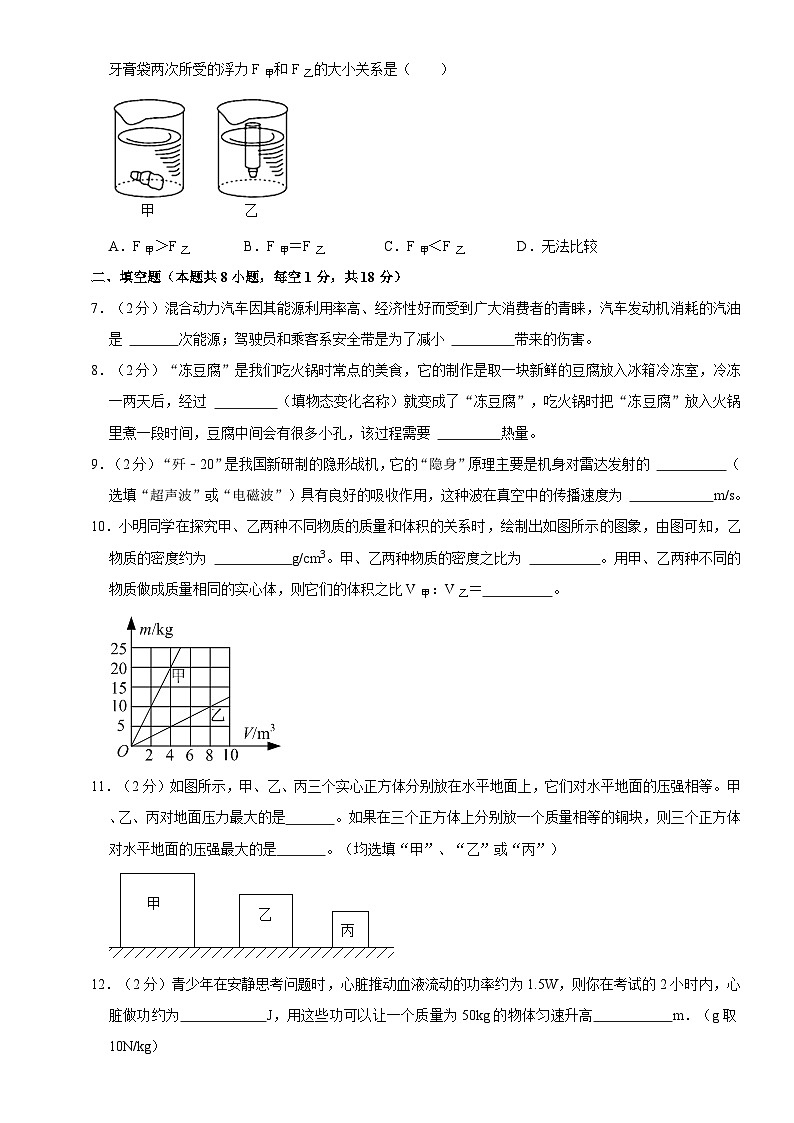

6．取一只空牙膏袋，一次将它挤瘪，另一次将它撑开，两次都拧紧盖后先后放入同一杯水中，如图所示。牙膏袋两次所受的浮力F甲和F乙的大小关系是（ ）
A．F甲＞F乙B．F甲＝F乙C．F甲＜F乙D．无法比较
二、填空题（本题共8小题，每空1分，共18分）
7．（2分）混合动力汽车因其能源利用率高、经济性好而受到广大消费者的青睐，汽车发动机消耗的汽油是 次能源；驾驶员和乘客系安全带是为了减小 带来的伤害。
8．（2分）“冻豆腐”是我们吃火锅时常点的美食，它的制作是取一块新鲜的豆腐放入冰箱冷冻室，冷冻一两天后，经过 （填物态变化名称）就变成了“冻豆腐”，吃火锅时把“冻豆腐”放入火锅里煮一段时间，豆腐中间会有很多小孔，该过程需要 热量。
9．（2分）“歼﹣20”是我国新研制的隐形战机，它的“隐身”原理主要是机身对雷达发射的 （选填“超声波”或“电磁波”）具有良好的吸收作用，这种波在真空中的传播速度为 m/s。
10．小明同学在探究甲、乙两种不同物质的质量和体积的关系时，绘制出如图所示的图象，由图可知，乙物质的密度约为 g/cm3。甲、乙两种物质的密度之比为 。用甲、乙两种不同的物质做成质量相同的实心体，则它们的体积之比V甲：V乙＝ 。
11．（2分）如图所示，甲、乙、丙三个实心正方体分别放在水平地面上，它们对水平地面的压强相等。甲、乙、丙对地面压力最大的是 。如果在三个正方体上分别放一个质量相等的铜块，则三个正方体对水平地面的压强最大的是 。（均选填“甲”、“乙”或“丙”）
12．（2分）青少年在安静思考问题时，心脏推动血液流动的功率约为1.5W，则你在考试的2小时内，心脏做功约为 J，用这些功可以让一个质量为50kg的物体匀速升高 m．（g取10N/kg）
13．2020年7月23日，“天问一号”卫星在文昌航天发射场发射升空，加速上升过程中，火箭燃料的 能转化为燃气的内能，卫星的机械能 （选填“增大”、“减小”或“不变”）。在卫星与火箭分离前，以火箭为参照物，卫星是 （选填“静止”或“运动”）的。
14．（2分）将密度为0.9×103kg/m3、体积为V的冰块放入盛有适量水的圆柱形容器中（无水溢出），冰块静止时露出水面的体积V露＝ V，当冰块完全熔化后（总质量不变）容器中的水面将 （选填“升高”、“降低”或“不变”）。
三、识图、作图题（本题共4小题，共14分）
15．（4分）如图所示，图中木条的长度为 cm；温度计读数为 ℃。
16．（4分）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的 极（选填“N”或“S”）；船头在地磁场的作用下，将 偏转（选填“顺时针”或“逆时针”）。
17．（2分）如图甲是兰州市跨越黄河的空中缆车随缆绳做匀速直线运动的示意图，将其简化为图乙所示，请画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
18．（4分）如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出。这是通过 的方式将水蒸气的内能转化为塞子的机械能（选填“做功”或“热传递”）。图 （选填“甲”或“乙”）中汽油机的工作过程与这一实验过程中原理是一致的。
四、实验探究题（本题共2小题，共22分）
19．（8分）学生李潇在水塘中看到形状特殊的“虾”。
（1）如图甲所示，他看到的“虾”是因为光的 而形成的像，真正的虾在水中 （填“C”、“D”、“E”或“F”）处。
（2）拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看。
①胶片上虾的头部朝 （填“上”或“下”）。
②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是 。
A．2cm
B．7cm
C．9cm
D．10cm
20．（14分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
（2）连接电路过程中，开关应该 （选填“断开”或“闭合”），滑动变阻器的滑片应该移动到 （选填“最左”或“最右”）端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是 ；（填选项符号）
A．灯泡短路
B．灯泡断路
C．滑动变阻器短路
D．滑动变阻器断路
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是 A；
（5）根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图象（如图丙所示），则小灯泡的额定功率为 W；
（6）根据小灯泡的I﹣U图象（如图丙），分析出小灯泡的电阻随两端电压的增大而 （选填“增大”、“不变”或“减小”）。
五、计算与简答题
21．（4分）炎炎夏日，小明从冰箱里拿出一杯酸奶。请从物理学角度解释：
（1）使用吸管尖端容易插入酸奶杯上方塑封膜，原因是什么？
（2）过了一会儿，小明发现酸奶杯的外表面有很多小水珠，这些小水珠是怎么形成的？
2024年甘肃省临夏州永靖县部分学校中考物理一模试卷
参考答案与试题解析
一、选择题（本题共6小题，每小题3分，共18分，每小题给出的四个选项中只有一个正确）
1．下列分类正确的是（ ）
A．非晶体：石蜡、松香、玻璃
B．绝缘体：橡胶、木头、石墨
C．吸热过程：熔化、升华、液化
D．成实像：小孔成像、镜花水月、投影仪
【分析】（1）晶体有固定的熔点，晶体在熔化过程中吸收热量，温度保持不变；非晶体没有固定熔点，非晶体在熔化过程中不断吸收热量，温度逐渐升高。
（2）不容易导电的物体叫绝缘体，常见绝缘体中包括：玻璃、陶瓷、塑料、各种油等；容易导电的物体叫导体．常见的导体：各种金属、石墨、以及酸碱盐的溶液等。
（3）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
（4）小孔成像、投影仪成的像为实像；镜花水月，属于平面镜成像，为虚像。
【解答】解：A、石蜡、松香、玻璃在熔化时没有固定的熔点，是非晶体，故A正确；
B、橡胶、木头不容易导电，是绝缘体，石墨容易导电，是导体，故B错误；
C、在六种物态变化过程中，要吸热的是熔化、汽化、升华，液化放热，故C错误；
D、小孔成像、投影仪成的像为实像；镜花水月属于平面镜成像，为虚像，故D错误。
故选：A。
【点评】此题考查我们对常见物质的分类，在平时要注意观察，注意积累。
2．岳飞的诗词《满江红》激励中华民族的爱国情，其中有些词句蕴含一定的物理知识，下列叙述中错误的是（ ）
A．“潇潇雨歇”——雨是由于凝华形成的
B．“仰天长啸”——啸声是由物体振动产生的
C．“抬望眼”——眼睛眺望时成像的特点与照相机相同
D．“驾长车”——战车纵横飞驰是因为力改变了物体的运动状态
【分析】（1）物质从气态变为液态的过程叫做液化；
（2）声音是由物体振动产生的；
（3）人眼的晶状体相当于凸透镜，根据u＞2f时，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的；
（4）力的作用效果：力可以改变物体的形状、力可以改变物体的运动状态。
【解答】解：A、雨是由于高空中的水蒸气遇冷液化形成的，故A错误；
B、啸声是由人的声带振动产生的，故B正确；
C、人眼的晶状体相当于凸透镜，眼睛眺望时，景物在两倍焦距以外，根据u＞2f时，在光屏上成倒立缩小的实像，照相机就是利用此原理制成的，故C正确；
D、战车纵横飞驰时战车的速度和运动方向都发生变化，说明力改变了物体的运动状态，故D正确。
故选：A。
【点评】本题考查了力的作用效果、物态变化、声音的产生和眼睛及其视物原理，综合性较强，但难度不大。
3．学校大课间操时，小明同学在跑道上向前做慢跑运动，下列说法正确的是（ ）
A．小明蹬地的鞋底受到的摩擦力方向一定向后
B．小明看到跑道在往后退，是以小明为参照物
C．小明在匀速通过弯道时，他的运动状态不改变
D．小明在慢跑时对地面的压强等于他站立时对地面的压强
【分析】（1）摩擦力的方向和相对运动方向相反，可能和物体运动方向相反，可以与物体运动方向相同。
（2）当物体运动时，一定选择和物体位置发生改变的物体为参照物。
（3）物体的速度大小和方向的变化都属于运动状态的改变。
（4）人站立时和人走路时受力面积是不同的。
【解答】解：
A、小明向后蹬地时相对地面鞋向后运动趋势，受到地面向前的摩擦力作用。故A错误。
B、跑道在往后退说明跑道是运动的，跑道和小明之间位置发生变化，所以可以以小明为参照物。故B正确。
C、小明在匀速通过弯道时，他的速度大小不变，方向变化，所以小明的运动状态改变。故C错误。
D、小明无论是慢跑还是站立对地面的压力等于小明的重力，所以压力不变，站立时受力面积是两只鞋底面积，跑步时是一只鞋底的面积，受力面积不同，所以对地面的压强不同。故D错误。
故选：B。
【点评】（1）利用小明在操场的跑步考查了摩擦力方向、运动状态、压强等，可见生活处处皆物理，一定要留心生活。
（2）摩擦力的方向是容易出现问题的地方。
4．如图所示的现象中，下列说法不正确的是（ ）
A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱
【分析】（1）同种电荷相互排斥，异种电荷相互吸引；
（2）奥斯特实验说明通电导体周围存在着磁场；
（3）闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流的现象叫做电磁感应现象；
（4）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强。
【解答】解：A．验电器的金属箔片张开，是因为同种电荷相互排斥，故A错误；
B．图乙中是奥斯特实验，说明通电导体周围存在着磁场，故B正确；
C．图丙中，导体ab做切割磁感线运动，能够产生感应电流，说明利用磁场可以产生电流，故C正确；
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，滑动变阻器接入电路中的电阻变大，电路中电流变小，电磁铁的磁性会减弱，故D正确。
故选：A。
【点评】本题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分，考试时这几幅图经常放在一起进行辨析。
5．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（ ）
A．书房插座B．台灯插头C．台灯灯座D．台灯开关
【分析】空气开关“跳闸”的原因有两个：发生短路或用电器的总功率过大，题目中明确告知属于短路的情况，结合选项作答即可。
【解答】解：A.若是插座处原来有短路，则在没有插入台灯之前，空气开关就已经跳闸了，故A错误；
B.若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才跳闸，故B错误；
C.若是灯座发生了短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，空气开关跳闸，故C正确；
D.若是开关发生了短路，则电路是接通的，对原来室内正常发光的电灯没有影响，也不会跳闸，故D错误。
故选：C。
【点评】本题考查对家庭电路故障（短路）的分析判断能力，需要考生在掌握物理知识的同时具有良好的推理能力。
6．取一只空牙膏袋，一次将它挤瘪，另一次将它撑开，两次都拧紧盖后先后放入同一杯水中，如图所示。牙膏袋两次所受的浮力F甲和F乙的大小关系是（ ）
A．F甲＞F乙B．F甲＝F乙C．F甲＜F乙D．无法比较
【分析】空牙膏袋挤瘪和撑开时质量不变，受到的重力不变，由图可知甲中牙膏袋沉入水底、乙中牙膏袋漂浮，根据物体浮沉条件判断两者受到的浮力和自身的重力关系，然后得出答案。
【解答】解：空牙膏袋挤瘪和撑开时质量不变，受到的重力不变，
由图可知甲中牙膏袋沉入水底、乙中牙膏袋漂浮，
则F甲＜G，F乙＝G，
比较可知，F甲＜F乙。
故选：C。
【点评】本题考查了物体浮沉条件的应用，从图中判断出牙皮膏所处的状态是关键。
二、填空题（本题共8小题，每空1分，共18分）
7．（2分）混合动力汽车因其能源利用率高、经济性好而受到广大消费者的青睐，汽车发动机消耗的汽油是 二 次能源；驾驶员和乘客系安全带是为了减小 惯性 带来的伤害。
【分析】（1）可以从自然界直接获取的能源叫一次能源，不能从自然界直接获取必须通过一次能源的消耗才能得到的能源叫二次能源；
（2）惯性是一切物体都具有的保持原来运动状态不变的性质。
【解答】解：（1）汽油是由石油提炼获得，属于二次能源；
（2）驾驶员和乘客系安全带，是为了防止惯性带来的伤害。
故答案为：二；惯性。
【点评】本题考查了能源的分类和惯性，属于基础题。
8．（2分）“冻豆腐”是我们吃火锅时常点的美食，它的制作是取一块新鲜的豆腐放入冰箱冷冻室，冷冻一两天后，经过 凝固 （填物态变化名称）就变成了“冻豆腐”，吃火锅时把“冻豆腐”放入火锅里煮一段时间，豆腐中间会有很多小孔，该过程需要 吸收 热量。
【分析】物体由液态转变成固态叫凝固；物体由固态转变成液态叫熔化，熔化要吸热。
【解答】解：把新鲜的豆腐放入冰箱冷冻室，一段时间后豆腐里的水遇冷，水转变成冰，它转变成冰的过程叫凝固；将冻豆腐从冰箱取出放入火锅，豆腐里的冰熔化成水需要吸收热量。
故答案为：凝固；吸收。
【点评】本题通过豆腐变成冻豆腐是凝固过程，冻豆腐变成有小孔的豆腐是熔化过程，还考查了改变内能大小的方法。
9．（2分）“歼﹣20”是我国新研制的隐形战机，它的“隐身”原理主要是机身对雷达发射的 电磁波 （选填“超声波”或“电磁波”）具有良好的吸收作用，这种波在真空中的传播速度为 3×108 m/s。
【分析】电磁波可以传递信息；电磁波在真空中的传播速度是3×108m/s。
【解答】解：“歼﹣20”是我国新研制的隐形战机，它的“隐身”原理主要是机身对雷达发射的电磁波具有良好的吸收作用，这种波在真空中的传播速度为3×108m/s。
故答案为：电磁波；3×108。
【点评】本题考查的是电磁波的特点及应用；知道电磁波在真空中的传播速度。
10．小明同学在探究甲、乙两种不同物质的质量和体积的关系时，绘制出如图所示的图象，由图可知，乙物质的密度约为 1.25 g/cm3。甲、乙两种物质的密度之比为 4：1 。用甲、乙两种不同的物质做成质量相同的实心体，则它们的体积之比V甲：V乙＝ 1：4 。
【分析】（1）根据图像，利用ρ＝求乙物质的密度；
（2）在物体的m﹣V图象中用密度公式ρ＝求出甲、乙的密度，进而得出密度之比；用甲、乙两种不同物质做成质量相同的实心物体，由V＝可知它们的体积与密度成反比，据此求体积之比。
【解答】解：
由图象乙图线可知，当m乙＝10g时，体积为V乙＝8cm，由ρ＝得乙的密度为：
ρ＝＝＝1.25g/cm3；
当V甲＝2cm3时，对应的m甲＝10g，
则甲的密度ρ甲＝＝＝5.0g/cm3，
甲、乙两种物质密度之比：
ρ甲：ρ乙＝5.0g/cm3：1.25g/cm3＝4：1；
用甲、乙两种不同物质做成质量相同的实心物体，由V＝可知它们的体积与密度成反比，体积之比：
V甲：V乙＝ρ乙：ρ甲＝1：4。
故答案为：1.25；4：1；1：4。
【点评】本题考查了密度公式的应用以及对质量属性的理解，能从物体的m﹣V图象得出相关信息是关键。
11．（2分）如图所示，甲、乙、丙三个实心正方体分别放在水平地面上，它们对水平地面的压强相等。甲、乙、丙对地面压力最大的是 甲 。如果在三个正方体上分别放一个质量相等的铜块，则三个正方体对水平地面的压强最大的是 丙 。（均选填“甲”、“乙”或“丙”）
【分析】（1）已知三个实心正方体对水平地面的压强相等，根据图可知三者的受力面积关系，利用F＝PS即可比较对地面压力最大的物体；
（2）正方体上放一铜块时对地面的压力等于正方体对地面的压力和铜块的重力之和，根据压强公式得出对地面压强的表达式，结合三者受力面积的大小即可得出此时对地面压强最大的物体。
【解答】解：（1）由图可知三者的受力面积关系为S甲＞S乙＞S丙，
∵三个实心正方体对水平地面的压强相等，
∴根据F＝PS可知，甲正方体对地面的压力最大；
（2）正方体上放一个质量m的铜块时，
对地面的压力为F＝PS+mg，
对地面的压强P′＝＝P+，
∵三个正方体上所放的铜块质量相等，且丙的受力面积最小，
∴此时三个正方体对水平地面的压强最大的是丙。
故答案为：甲；丙。
【点评】本题考查了学生对压强公式的掌握和运用，根据图得出受力面积之间的关系是本题的关键。
12．（2分）青少年在安静思考问题时，心脏推动血液流动的功率约为1.5W，则你在考试的2小时内，心脏做功约为 10800 J，用这些功可以让一个质量为50kg的物体匀速升高 21.6 m．（g取10N/kg）
【分析】知道心脏推动血液流动的功率和做功时间，利用P＝求心脏做功多少；若用这些功提升物体，知道物体的质量，利用W＝Gh＝mgh求提升高度。
【解答】解：∵P＝，t＝2h＝7200s，
∴在2小时内心脏做功：
W＝Pt＝1.5W×7200s＝1.08×104J；
提升物体重：
G＝mg＝50kg×10N/kg＝500N，
∵W＝Gh，
∴用这些功提升物体的高度：
h＝＝＝21.6m。
故答案为：1.08×104，21.6。
【点评】本题考查了学生对重力公式、功的公式、功率的公式的掌握和运用，要灵活选用公式，计算时注意单位统一。
13．2020年7月23日，“天问一号”卫星在文昌航天发射场发射升空，加速上升过程中，火箭燃料的 化学 能转化为燃气的内能，卫星的机械能 增大 （选填“增大”、“减小”或“不变”）。在卫星与火箭分离前，以火箭为参照物，卫星是 静止 （选填“静止”或“运动”）的。
【分析】燃料燃烧的过程中化学能转化为内能，加速上升过程中，内能转化为机械能；判断一个物体的运动状态，关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止。
【解答】解：燃料燃烧的过程中化学能转化为燃气的内能，加速上升过程中，卫星的动能和重力势能都变大，所以燃气的内能转化为卫星的机械能，使机械能增大；
卫星与火箭脱离之前，卫星与火箭的速度相同，没有发生位置变化，以火箭为参照物，卫星是静止的。
故答案为：化学；增大；静止。
【点评】本题考查能量之间的相互转化、运动和静止的相对性，属于基础题，难度不大。
14．（2分）将密度为0.9×103kg/m3、体积为V的冰块放入盛有适量水的圆柱形容器中（无水溢出），冰块静止时露出水面的体积V露＝ V，当冰块完全熔化后（总质量不变）容器中的水面将 不变 （选填“升高”、“降低”或“不变”）。
【分析】由水和冰的密度及物体的浮沉条件可得体积之比；由浮力公式及冰的质量和冰变成水后的体积进而判断水面高度的变化。
【解答】解：
由题意可知冰浮在水面上，则F浮＝G冰，
由阿基米德原理和重力公式可得：ρ水gV排＝ρ冰gV，
则V排＝＝×V＝V，
所以露出水面的体积：V露＝V﹣V排＝V﹣V＝V；
当冰块完全熔化后，熔化为水的质量和冰的质量相同，即ρ水V冰化水＝ρ冰V，
所以V冰化水＝＝V，即熔化为水的体积与原来排开水的体积相同，故液面高度不变。
故答案为：；不变。
【点评】本题考查了物体漂浮条件和阿基米德原理、密度公式和重力公式的应用，难度较大。本题关键：一是冰化水质量不变，二是阿基米德原理和漂浮条件联合运用。
三、识图、作图题（本题共4小题，共14分）
15．（4分）如图所示，图中木条的长度为 2.60 cm；温度计读数为 29 ℃。
【分析】（1）测量物体长度时要先确认刻度尺的量程和分度值，如果物体的一端是从刻度尺的零刻度线开始的，则另一端对应的刻度值即为物体的长度，注意要估读到分度值的下一位。
（2）温度计读数时，要先确认液柱上表面是在零上还是零下，然后确定分度值，根据液柱上表面对应的刻度读取温度计的示数。
【解答】解：（1）刻度尺1cm之间有10小格，故其分度值为0.1cm，物体的左端正对刻度尺的零刻度线，其右端在2.60cm位置，故图中木条的长度为2.60cm；
（2）温度计液柱的上表面附近标注的数字上大下小，说明液柱上表面在0℃以上，在20℃和30℃之间有10小格，故温度计的分度值为1℃，液柱上表面在20℃上面，距离20℃有9小格，故温度计示数为29℃。
故答案为：2.60；29。
【点评】本题考查长度的测量和温度计的使用，要熟练掌握基本测量工具的使用，本题难度不大。
16．（4分）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的 S 极（选填“N”或“S”）；船头在地磁场的作用下，将 顺时针 偏转（选填“顺时针”或“逆时针”）。
【分析】根据安培定则的内容判断闭合开关S，电磁小船的船头（右端）为电磁铁的哪极；
根据指南的一端叫S极，指北的一端为N级判定船头在地磁场的作用下，偏转方向。
【解答】解：根据安培定则的内容判定线电流的磁感线的方法和题中图片可知：右手握住导线，让弯曲的四指指尖向上，此时，大拇指所指的方向是左端，左端就是通电螺线管的N极，右端（船头）是S极；船头为电磁铁的S极，所以最终它会指向南方，船头偏转的方向是顺时针。
故答案为：S；顺时针。
【点评】解答此题要掌握安培定则、地磁场等知识，是一道基础题。
17．（2分）如图甲是兰州市跨越黄河的空中缆车随缆绳做匀速直线运动的示意图，将其简化为图乙所示，请画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
【分析】物体处于匀速直线运动时，受力是平衡的，先分析轿厢的受力情况，再画出力的示意图。
【解答】解：空中缆车随缆绳做匀速直线运动，所以缆车受力平衡，不计空气阻力，轿厢受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同、方向相反、在同一直线上，作用点在轿厢的重心，示意图如图所示：
【点评】本题考查了力的示意图的画法，对物体进行正确的受力分析是关键。
18．（4分）如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出。这是通过 做功 的方式将水蒸气的内能转化为塞子的机械能（选填“做功”或“热传递”）。图 乙 （选填“甲”或“乙”）中汽油机的工作过程与这一实验过程中原理是一致的。
【分析】（1）做功可以改变物体的内能：当对物体做功时，机械能转化为内能，当物体对外做功时，内能转化为机械能；
（2）四冲程汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，做功冲程对外做功，将内能转化为机械能；压缩冲程有能量转化，将机械能转化为内能。
【解答】解：用酒精灯加热试管中的水，当水沸腾一段时间后，塞子被试管内水蒸气推出，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；
图甲中进气门关闭、排气门打开，活塞由下向上运动，是排气冲程，没有能量的转化；
图乙中进气门、排气门关闭，火花塞点火，活塞由上向下运动，是做功冲程，此冲程将内能转化为机械能。
故答案为：做功；乙。
【点评】此题主要考查的是学生对内能的改变、汽油机四个冲程能量转化的了解和掌握，属于基础性题目。
四、实验探究题（本题共2小题，共22分）
19．（8分）学生李潇在水塘中看到形状特殊的“虾”。
（1）如图甲所示，他看到的“虾”是因为光的 折射 而形成的像，真正的虾在水中 E （填“C”、“D”、“E”或“F”）处。
（2）拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看。
①胶片上虾的头部朝 下 （填“上”或“下”）。
②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是 B 。
A．2cm
B．7cm
C．9cm
D．10cm
【分析】（1）光从水中斜射入空气中时，会发生折射，光线远离法线，人逆着光线看去物体的位置会偏高。
（2）凸透镜成实像时，像与物是相互倒立的；投影仪的原理是物距大于f小于2f时，成倒立放大的实像。
【解答】解：（1）根据光的折射现象可知，他看到的“虾”是因为光的折射而形成的虚像，真正的虾在水中更深的位置，即在E处。
（2）①凸透镜成实像时，像与物是相互倒立的，因此，胶片上虾的头部应该在下方；
②因为投影仪的原理是物距大于f小于2f时，成倒立放大的实像，故f＜8cm＜2f，
则4cm＜f＜8cm，只有B选项中7cm符合题意。
故答案为：（1）折射；虚；E；B；（2）①下；②B。
【点评】本题主要考查对折射现象实例的分析与研究，包括凸透镜成像规律的应用等，有一定综合性。
20．（14分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
（2）连接电路过程中，开关应该 断开 （选填“断开”或“闭合”），滑动变阻器的滑片应该移动到 最左 （选填“最左”或“最右”）端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是 B ；（填选项符号）
A．灯泡短路
B．灯泡断路
C．滑动变阻器短路
D．滑动变阻器断路
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是 0.14 A；
（5）根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图象（如图丙所示），则小灯泡的额定功率为 0.625 W；
（6）根据小灯泡的I﹣U图象（如图丙），分析出小灯泡的电阻随两端电压的增大而 增大 （选填“增大”、“不变”或“减小”）。
【分析】（1）根据电路连接和电表的使用分析回答；
（2）为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到阻值最大处；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（4）根据电流表选用量程确定分度值读数；
（5）根据图丙确定灯泡额定电压对应的额定电流，利用P＝UI求出灯泡额定功率；
（6）灯丝电阻随温度的升高而增大。
【解答】解：（1）原电路图中，电流表和灯泡并联，电压表串联在电路中是错误的，在“测量小灯泡的电功率”实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
（2）为了保护电路，连接电路过程中，开关应该断开，滑动变阻器的滑片应该移动到阻值最大处，即最左端；
（3）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路的故障可能是灯泡断路，故选：B；
（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.14A；
（5）由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡额定功率为：
P＝UI＝2.5V×0.25A＝0.625W；
（6）由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故小灯泡的电阻随两端电压的增大而增大。
故答案为：（1）见解答图；（2）断开；最左；（3）B；（4）0.14；（5）0.625；（6）增大。
【点评】本题测量小灯泡的电功率实验，考查了电路连接、注意事项、电路故障、电流表读数、功率的计算和影响电阻大小因素等知识。
五、计算与简答题
21．（4分）炎炎夏日，小明从冰箱里拿出一杯酸奶。请从物理学角度解释：
（1）使用吸管尖端容易插入酸奶杯上方塑封膜，原因是什么？
（2）过了一会儿，小明发现酸奶杯的外表面有很多小水珠，这些小水珠是怎么形成的？
【分析】（1）增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力来增大压强。
（2）物质从液态变为气态的过程是汽化，物质从气态变为液态的过程是液化。
【解答】答：（1）吸管较尖的一端受力面积小，在压力一定时，可增大压强，所以容易插入酸奶杯中。
（2）酸奶刚从冰箱里拿出来温度比较低，室内温度较高的水蒸气遇到温度较低的酸奶杯发生液化现象，从而形成很多小水珠附着在酸奶杯的外表面。
【点评】本题主要考查了利用所学知识来解释身边的现象，都涉及的是重要的物理规律，是我们应该熟知的。
