2024年中考物理考前10天核心考点训练专题简单机械--滑轮作图专题含答案

这是一份2024年中考物理考前10天核心考点训练专题简单机械--滑轮作图专题含答案，共10页。

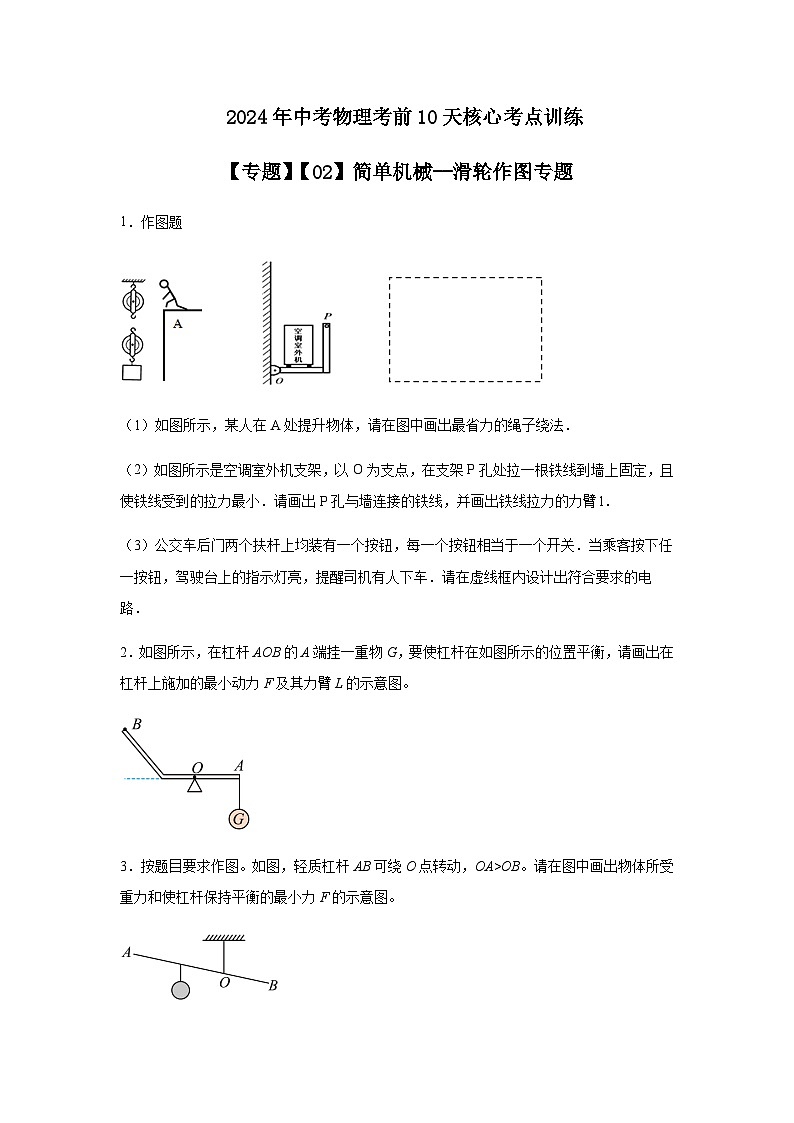

1．作图题
（1）如图所示，某人在A处提升物体，请在图中画出最省力的绳子绕法．
（2）如图所示是空调室外机支架，以O为支点，在支架P孔处拉一根铁线到墙上固定，且使铁线受到的拉力最小．请画出P孔与墙连接的铁线，并画出铁线拉力的力臂l．
（3）公交车后门两个扶杆上均装有一个按钮，每一个按钮相当于一个开关．当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车．请在虚线框内设计出符合要求的电路．
2．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F及其力臂L的示意图。

3．按题目要求作图。如图，轻质杠杆AB可绕O点转动，OA>OB。请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

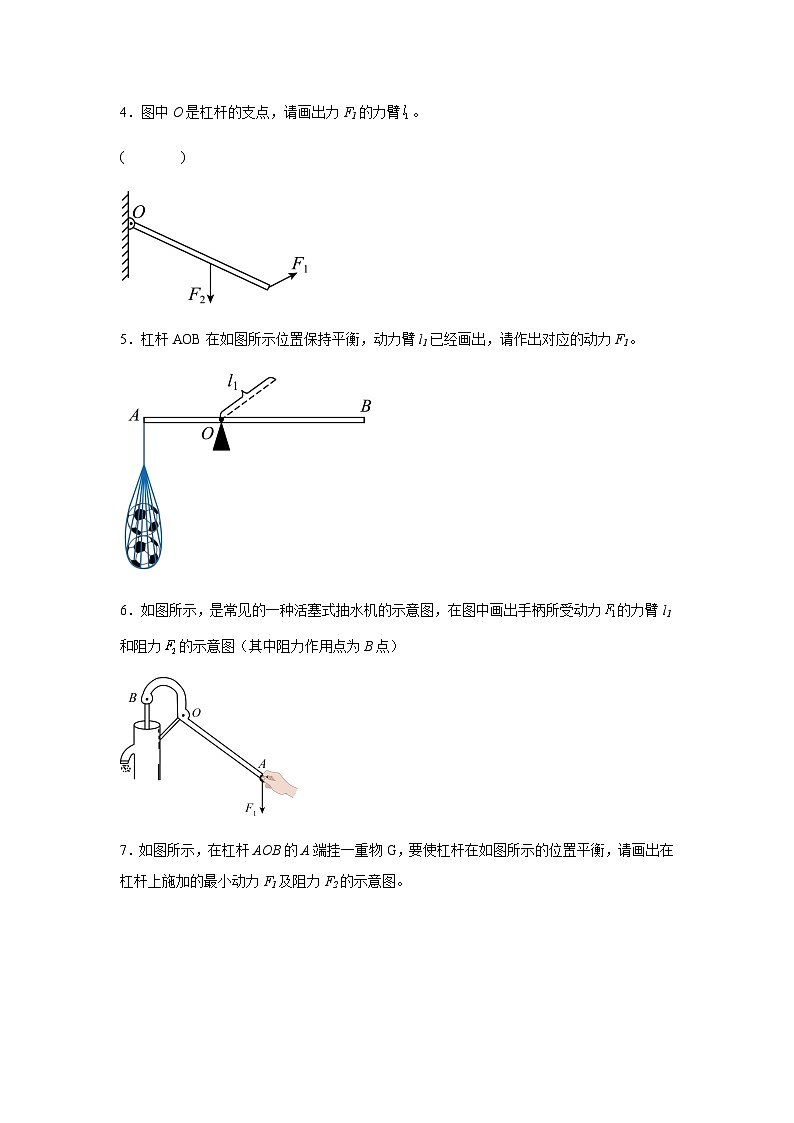

4．图中O是杠杆的支点，请画出力F1的力臂。
( )
5．杠杆AOB在如图所示位置保持平衡，动力臂l1已经画出，请作出对应的动力F1。
6．如图所示，是常见的一种活塞式抽水机的示意图，在图中画出手柄所受动力的力臂l1和阻力的示意图（其中阻力作用点为B点）
7．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F1及阻力F2的示意图。

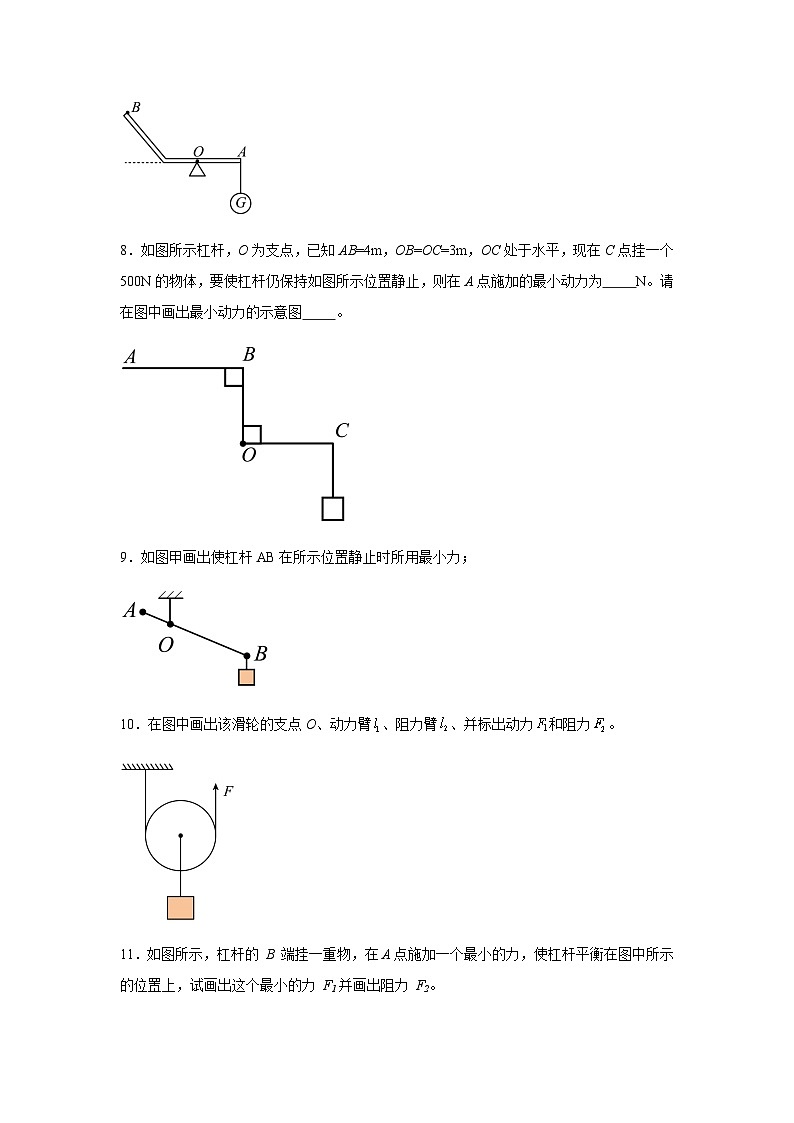

8．如图所示杠杆，O为支点，已知AB=4m，OB=OC=3m，OC处于水平，现在C点挂一个500N的物体，要使杠杆仍保持如图所示位置静止，则在A点施加的最小动力为 N。请在图中画出最小动力的示意图 。

9．如图甲画出使杠杆AB在所示位置静止时所用最小力；

10．在图中画出该滑轮的支点O、动力臂、阻力臂、并标出动力和阻力。

11．如图所示，杠杆的 B 端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个最小的力 F1并画出阻力 F2。

12．右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂L1和阻力F2的示意图．
( )
13．在图中作出拔钉子时所用的最小力F的示意图，并作出阻力F2的示意图
14．如图，请在杠杆A处画出把物体拉起时的最小拉力，并画出阻力及阻力臂。

15．如图所示是一根杠杆，请在图中O与Oˊ两个点中选取一个作为支点，使其在B端用最小动力就能使杠杆向上提起物体A,画出其最小动力F1和动力臂L1
( )
参考答案：
1．（1）
（2）
（3）
2．
3．
4．
5．
6．
7．
8．
10．
11．
12．
13．
14．
15．
