2024年中考物理考前10天核心考点训练专题电学作图含答案

这是一份2024年中考物理考前10天核心考点训练专题电学作图含答案，共10页。

1．如图所示，用两个单刀双掷开关等器材设计一个楼道灯电路，楼上和楼下开关都能控制灯，用笔画线代替导线完成电路。
2．如图所示的家庭电路，要求开关控制灯泡，请正确完成电路连接。
( )
3．如图所示，请你根据实物图，在虚线框中画出对应的电路图。
( )

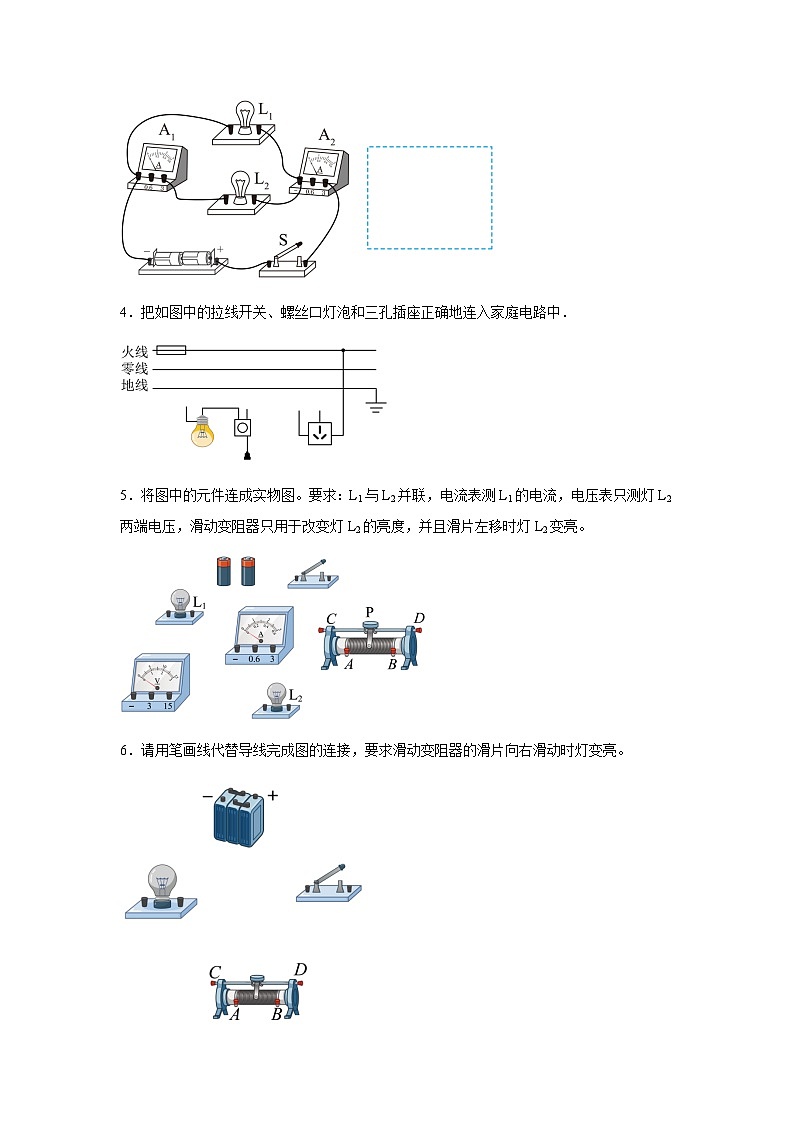

4．把如图中的拉线开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．
5．将图中的元件连成实物图。要求：L1与L2并联，电流表测L1的电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。
6．请用笔画线代替导线完成图的连接，要求滑动变阻器的滑片向右滑动时灯变亮。

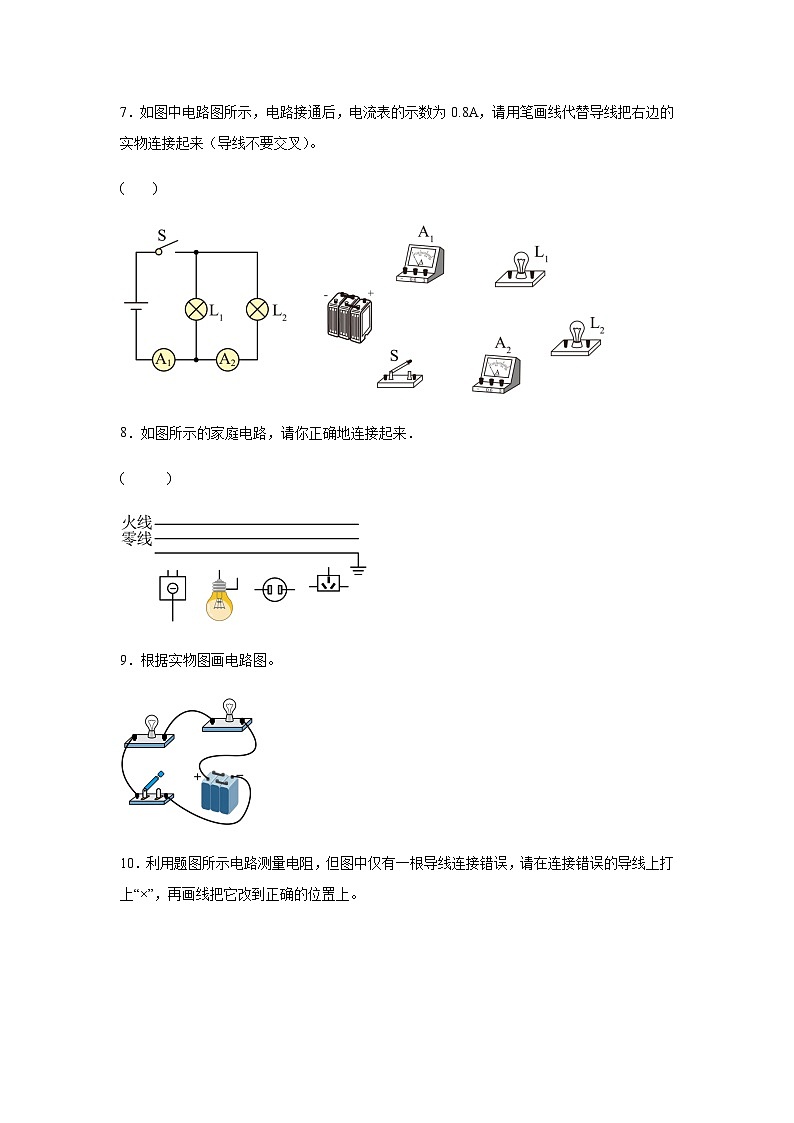

7．如图中电路图所示，电路接通后，电流表的示数为0.8A，请用笔画线代替导线把右边的实物连接起来（导线不要交叉）。
( )
8．如图所示的家庭电路，请你正确地连接起来．
( )
9．根据实物图画电路图。
10．利用题图所示电路测量电阻，但图中仅有一根导线连接错误，请在连接错误的导线上打上“×”，再画线把它改到正确的位置上。
11．根据如图所示的实物图，在虚线框内画出对应的电路图。
12．放有条形磁体的小车静止在水平地面上，闭合开关，条形磁体因受磁力向右运动，请在图中括号里标明电源左端的极性和电磁铁右端的磁极。
13．在如图的电路中添加一根导线，使两灯成为并联电路，电压表能正确测量灯泡电压
( )
14．如图所示，将小灯泡和电压表的符号填入图中的虚线框内，开关闭合后使电路正常工作 ．
15．如图为小梦测量小灯泡中的电流和灯泡两端的电压，并研究用滑动变阻器改变灯泡的亮度所连接的电路．灯泡中的电流不会超过0.5A,要使滑动变阻器连入的电阻最大，请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正．
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．如图所示
