2022年中考物理考点作图专题训练——杠杆

这是一份2022年中考物理考点作图专题训练——杠杆，共7页。

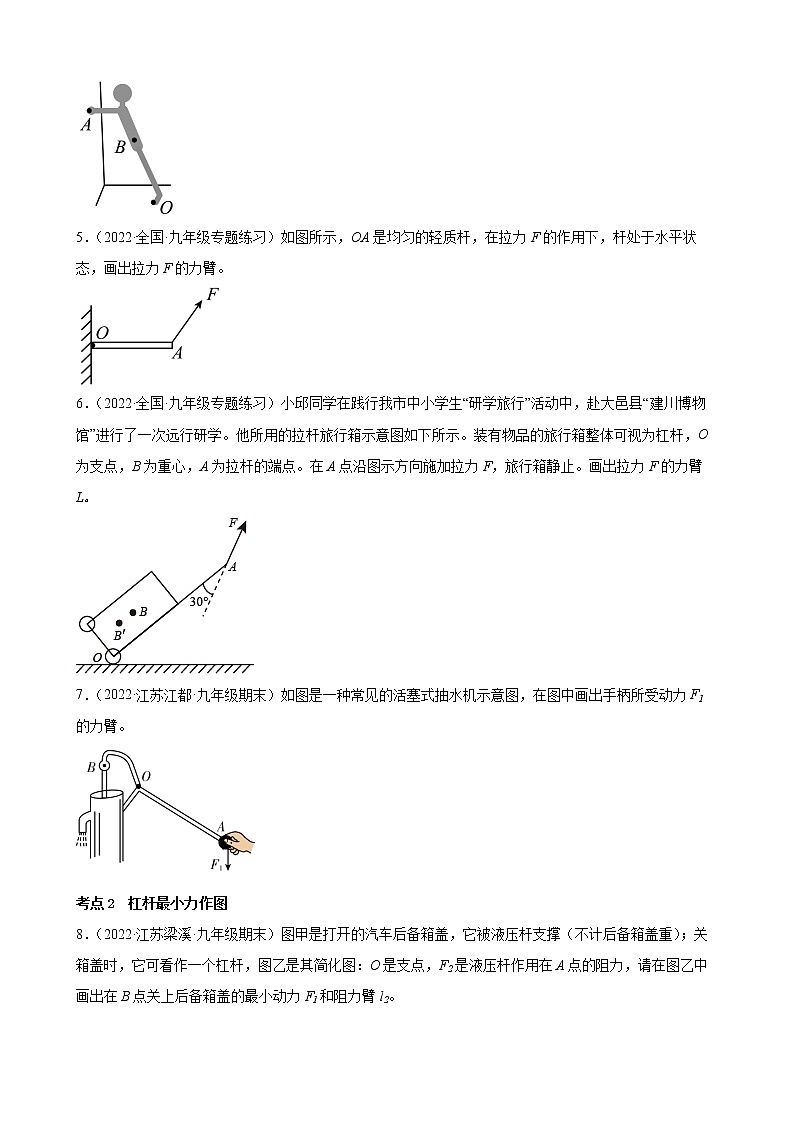

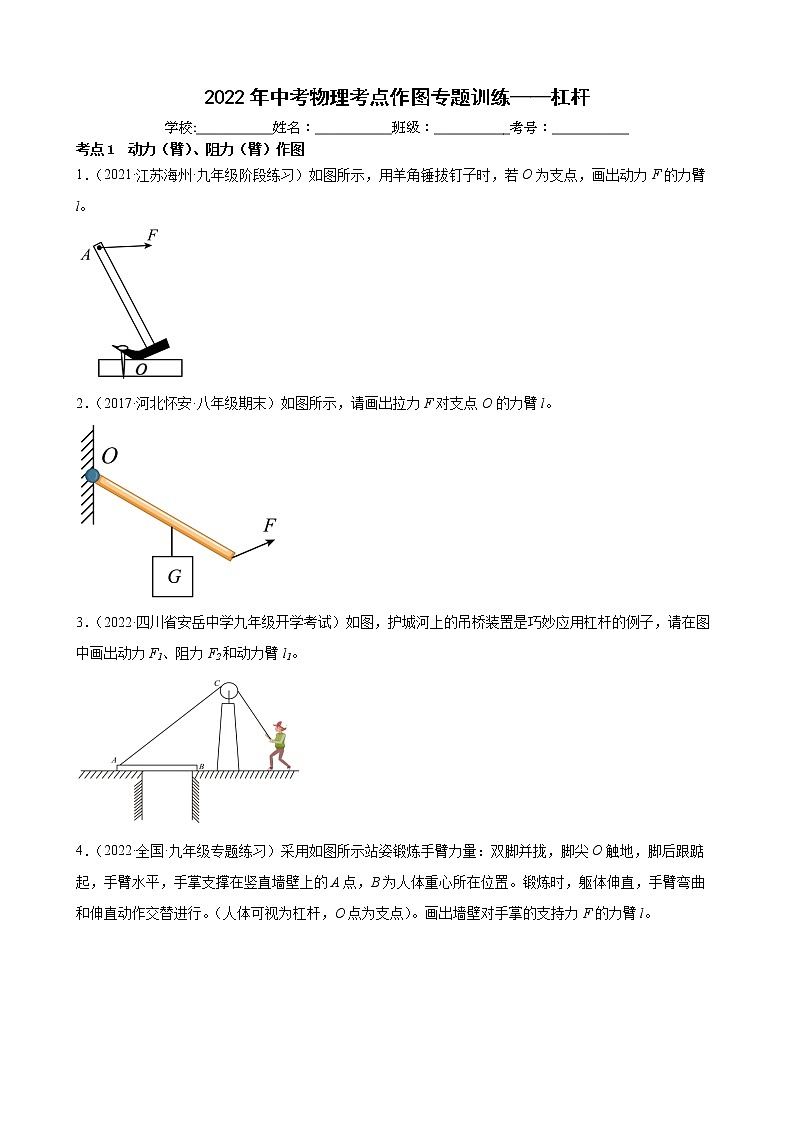

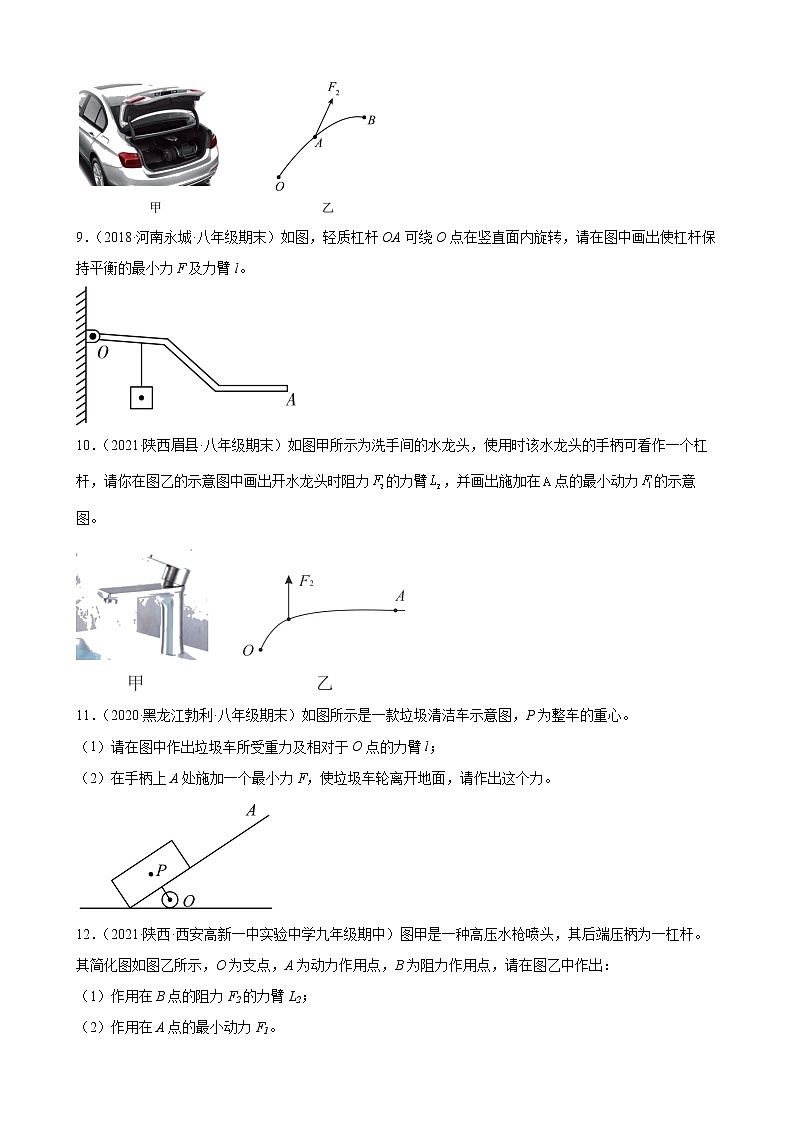

2022年中考物理考点作图专题训练——杠杆学校:___________姓名：___________班级：___________考号：___________考点1  动力（臂）、阻力（臂）作图1．（2021·江苏海州·九年级阶段练习）如图所示，用羊角锤拔钉子时，若O为支点，画出动力F的力臂l。2．（2017·河北怀安·八年级期末）如图所示，请画出拉力F对支点O的力臂l。3．（2022·四川省安岳中学九年级开学考试）如图，护城河上的吊桥装置是巧妙应用杠杆的例子，请在图中画出动力F1、阻力F2和动力臂l1。4．（2022·全国·九年级专题练习）采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。（人体可视为杠杆，O点为支点）。画出墙壁对手掌的支持力F的力臂l。5．（2022·全国·九年级专题练习）如图所示，OA是均匀的轻质杆，在拉力F的作用下，杆处于水平状态，画出拉力F的力臂。6．（2022·全国·九年级专题练习）小邱同学在践行我市中小学生“研学旅行”活动中，赴大邑县“建川博物馆”进行了一次远行研学。他所用的拉杆旅行箱示意图如下所示。装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。在A点沿图示方向施加拉力F，旅行箱静止。画出拉力F的力臂L。7．（2022·江苏江都·九年级期末）如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂。考点2  杠杆最小力作图8．（2022·江苏梁溪·九年级期末）图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）；关箱盖时，它可看作一个杠杆，图乙是其简化图：O是支点，F2是液压杆作用在A点的阻力，请在图乙中画出在B点关上后备箱盖的最小动力F1和阻力臂l2。9．（2018·河南永城·八年级期末）如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出使杠杆保持平衡的最小力F及力臂l。10．（2021·陕西眉县·八年级期末）如图甲所示为洗手间的水龙头，使用时该水龙头的手柄可看作一个杠杆，请你在图乙的示意图中画出开水龙头时阻力的力臂，并画出施加在点的最小动力的示意图。11．（2020·黑龙江勃利·八年级期末）如图所示是一款垃圾清洁车示意图，P为整车的重心。（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。12．（2021·陕西·西安高新一中实验中学九年级期中）图甲是一种高压水枪喷头，其后端压柄为一杠杆。其简化图如图乙所示，O为支点，A为动力作用点，B为阻力作用点，请在图乙中作出：（1）作用在B点的阻力F2的力臂L2；（2）作用在A点的最小动力F1。13．（2022·上海·九年级）手机自拍已成一种时尚。使用自拍杆辅助手机进行自拍时，将自拍杆看作一个杠杆，如图甲所示，其简化示意图如乙图所示。请在乙图中的A点画出最小的动力F1及阻力F2的力臂l2。14．（2021·江苏·常州外国语学校九年级期中）如图所示，搭在台阶上的长木板ABC自重不计，AB中点位置放着一个重物，若要在C点用最小的力将重物抬起，请在图中画出最小动力F的示意图，及对应的动力臂L。15．（2020·湖北黄冈·八年级期末）切甘蔗的刀可以看作是杠杆，是其支点，甘蔗对铡刀施加的阻力如图所示，请在图中画出阻力臂以及作用在处的最小动力的示意图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．
