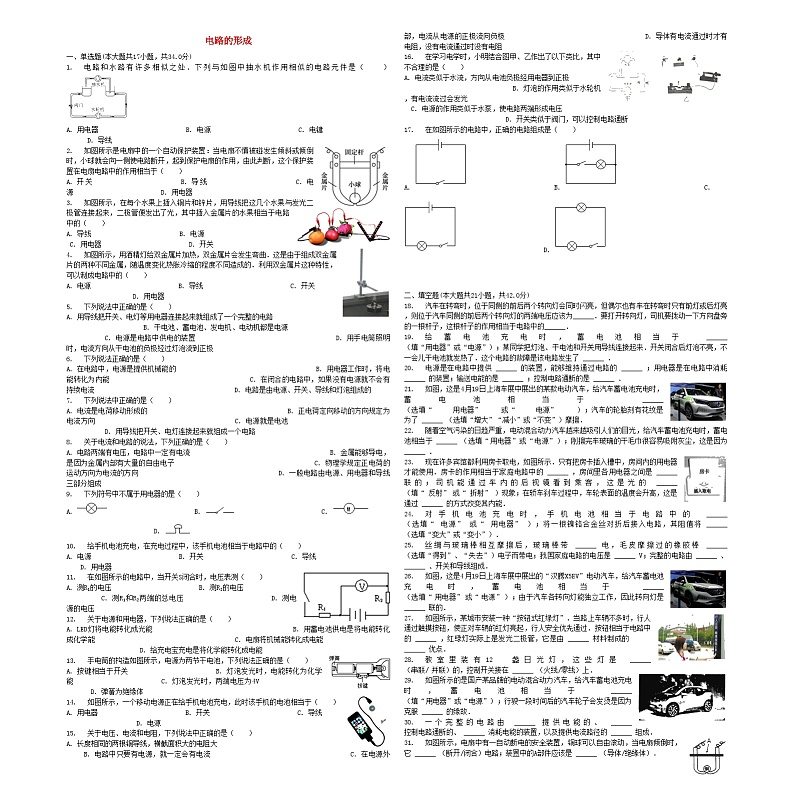

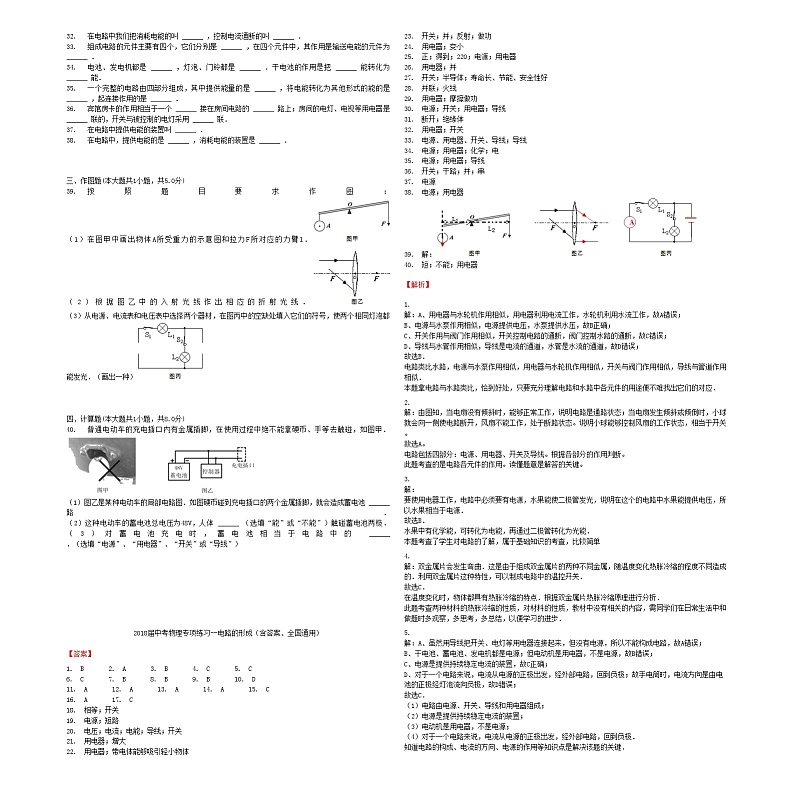

中考物理电路的形成专项练习

这是一份中考物理电路的形成专项练习，共5页。试卷主要包含了单选题，填空题，作图题，计算题等内容，欢迎下载使用。
1. 电路和水路有许多相似之处．下列与如图中抽水机作用相似的电路元件是（ ）
A. 用电器 B. 电源 C. 电键 D. 导线
2. 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（ ）
A. 开关 B. 导线 C. 电源 D. 用电器
3. 如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A. 导线 B. 电源 C. 用电器 D. 开关
4. 如图所示，用酒精灯给双金属片加热，双金属片会发生弯曲．这是由于组成双金属片的两种不同金属，随温度变化热胀冷缩的程度不同造成的．利用双金属片这种特性，可以制成电路中的（ ）
A. 电源 B. 导线 C. 开关 D. 用电器
5. 下列说法中正确的是（ ）
A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路 B. 干电池、蓄电池、发电机、电动机都是电源 C. 电源是电路中供电的装置 D. 用手电筒照明时，电流方向从干电池的负极经过灯泡流到正极
6. 下列说法正确的是（ ）
A. 在电路中，电源是提供机械能的 B. 用电器工作时，将电能转化为内能 C. 在闭合的电路中，如果没有电源就不会有持续电流 D. 电路是由电源、开关、导线和灯泡组成的
7. 下列说法中正确的是（ ）
A. 电流是电荷移动形成的 B. 正电荷定向移动的方向规定为电流方向 C. 电源就是电池 D. 用导线把开关、电灯连接起来就组成一个电路
8. 关于电流和电路的说法，下列正确的是（ ）
A. 电路两端有电压，电路中一定有电流 B. 金属能够导电，是因为金属内部有大量的自由电子 C. 物理学规定正电荷的运动方向为电流的方向 D. 一般电路由电源、用电器和导线三部分组成
9. 下列符号中不属于用电器的是（ ）
A. B. C. D.
10. 给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A. 电源 B. 开关 C. 导线 D. 用电器
11. 在如图所示的电路中，当开关S闭合时，电压表测（ ）
A. 测R1的电压 B. 测R2的电压 C. 测R1和R2两端的总电压 D. 测电源的电压
12. 关于电源和用电器，下列说法正确的是（ ）
A. LED灯将电能转化成光能 B. 用蓄电池供电是将电能转化成化学能 C. 电扇将机械能转化成电能 D. 给充电宝充电是将化学能转化成电能
13. 手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（ ）
A. 按键相当于开关 B. 灯泡发光时，电能转化为化学能 C. 灯泡发光时，两端电压为4V D. 弹簧为绝缘体
14. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A. 用电器 B. 开关 C. 导线 D. 电源
15. 关于电压、电流和电阻，下列说法中正确的是（ ）
A. 长度相同的两根铜导线，横截面积大的电阻大 B. 电路中只要有电源，就一定会有电流 C. 在电源外部，电流从电源的正极流向负极 D. 导体有电流通过时才有电阻，没有电流通过时没有电阻
16. 在学习电学时，小明结合图甲、乙作出了以下类比，其中不合理的是（ ）
A. 电流类似于水流，方向从电池负极经用电器到正极 B. 灯泡的作用类似于水轮机，有电流流过会发光 C. 电源的作用类似于水泵，使电路两端形成电压 D. 开关类似于阀门，可以控制电路通断
17. 在如图所示的电路中，正确的电路组成是（ ）
A. B. C. D.
二、填空题(本大题共21小题，共42.0分)
18. 汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只有前灯或后灯亮，则位于汽车同侧的前后两个转向灯的两端电压应该为______．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的______．
19. 给蓄电池充电时，蓄电池相当于 ______ （填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来．开关闭合后灯泡不亮，不一会儿干电池就发热了．这个电路的故障是该电路发生了 ______ ．
20. 电源是在电路中提供 ______ 的装置，能够维持通过电路的 ______ ；用电器是在电路中消耗 ______ 的装置；输送电能的是 ______ ；控制电路通断的是 ______ ．
21. 如图，这是4月19日上海车展中展出的某款电动汽车，给汽车蓄电池充电时，蓄电池相当于 ______ （选填“用电器”或“电源”）；汽车的轮胎刻有花纹是为了 ______ （选填“增大”“减小”或“不变”）摩擦．
22. 随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于 ______ （选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为 ______ ．
23. 现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的 ______ ，房间里各用电器之间是 ______ 联的；司机能通过车内的后视镜看到乘客，这是光的 ______ （填“反射”或“折射”）现象；在轿车刹车过程中，车轮表面的温度会升高，这是通过 ______ 的方式改变其内能．
24. 对手机电池充电时，手机电池相当于电路中的 ______ （选填“电源”或“用电器”）；将一根镍铬合金丝对折后接入电路，其阻值将 ______ （选填“变大”或“变小”）．
25. 丝绸与玻璃棒相互摩擦后，玻璃棒带 ______ 电，毛皮摩擦过的橡胶棒 ______ （选填“得到”、“失去”）电子而带电；我国家庭电路的电压是 ______ V；完整的电路由 ______ 、 ______ 、开关和导线组成．
26. 如图，这是4月19日上海车展中展出的“汉腾X5EV”电动汽车，给汽车蓄电池充电时，蓄电池相当于 ______ （选填“用电器”或“电源”）；由于汽车各转向灯能独立工作，因此转向灯是 ______ 联的．
27. 如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全优先通过．按钮相当于电路中的 ______ ，红绿灯实际上是发光二极管，它是由 ______ 材料制成的，具有 ______ 优点．
28. 教室里装有12盏日光灯，这些灯是 ______ （串联/并联）的，控制开关接在 ______ （火线/零线）上．
29. 如图所示的是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 ______ （填“用电器”或“电源”）；行驶一段时间后的汽车轮子会发烫是因为克服 ______ 的缘故．
30. 一个完整的电路由 ______ 提供电能的、 ______ 控制电路通断的、 ______ 消耗电能的装置，以及提供电流路径的 ______ 组成．
31. 如图所示，电扇中有一自动断电的安全装置，铜球可以自由滚动，当电扇倾倒时，它 ______ （断开/闭合）电路；装置中的A部件应该是 ______ （导体/绝缘体）．
32. 在电路中我们把消耗电能的叫 ______ ，控制电流通断的叫 ______ ．
33. 组成电路的元件主要有四个，它们分别是 ______ ，在四个元件中，其作用是输送电能的元件为 ______ ．
34. 电池、发电机都是 ______ ，灯泡、门铃都是 ______ ．干电池的作用是把 ______ 能转化为 ______ 能．
35. 一个完整的电路由四部分组成，其中提供能量的是 ______ ，将电能转化为其他形式的能的是 ______ ，起连接作用的是 ______ ．
36. 宾馆房卡的作用相当于一个 ______ 接在房间电路的 ______ 路上；房间的电灯、电视等用电器是 ______ 联的，开关与被控制的电灯采用 ______ 联．
37. 在电路中提供电能的装置叫 ______ ．
38. 在电路中，提供电能的是 ______ ，消耗电能的装置是 ______ ．
三、作图题(本大题共1小题，共5.0分)
39. 按照题目要求作图：
（1）在图甲中画出物体A所受重力的示意图和拉力F所对应的力臂l．
（2）根据图乙中的入射光线作出相应的折射光线．
（3）从电源、电流表和电压表中选择两个器材，在图丙中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）
四、计算题(本大题共1小题，共8.0分)
40. 普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲．
（1）图乙是某种电动车的局部电路图．如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池 ______ 路．
（2）这种电动车的蓄电池总电压为48V，人体 ______ （选填“能”或“不能”）触碰蓄电池两极．
（3）对蓄电池充电时，蓄电池相当于电路中的 ______ ．（选填“电源”、“用电器”、“开关”或“导线”）
2018届中考物理专项练习--电路的形成（含答案、全国通用）
【答案】
1. B 2. A 3. B 4. C 5. C
6. C 7. B 8. B 9. B 10. D
11. A 12. A 13. A 14. A 15. C
16. A 17. C
18. 相等；开关
19. 电源；短路
20. 电压；电流；电能；导线；开关
21. 用电器；增大
22. 用电器；带电体能够吸引轻小物体
23. 开关；并；反射；做功
24. 用电器；变小
25. 正；得到；220；电源；用电器
26. 用电器；并
27. 开关；半导体；寿命长、节能、安全性好
28. 并联；火线
29. 用电器；摩擦做功
30. 电源；开关；用电器；导线
31. 断开；绝缘体
32. 用电器；开关
33. 电源、用电器、开关、导线；导线
34. 电源；用电器；化学；电
35. 电源；用电器；导线
36. 开关；干路；并；串
37. 电源
38. 电源；用电器
39. 解：
40. 短；不能；用电器
【解析】
1.
解：A、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故A错误；
B、电源与水泵作用相似，电源提供电压，水泵提供水压，故B正确；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C错误；
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；
故选B．
电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似．
本题拿电路与水路类比，恰到好处，只要充分理解电路和水路中各元件的用途便不难找出它们的对应．
2.
解：由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态。说明小球能够控制风扇的工作状态，相当于开关。
故选A。
电路包括四部分：电源、用电器、开关及导线。根据各部分的作用判断。
此题考查的是电路各元件的作用。读懂题意是解答的关键。
3.
解：
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源．
故选B．
水果中有化学能，可转化为电能，再通过二极管转化为光能．
本题考查了学生对电路的了解，属于基础知识的考查，比较简单
4.
解：双金属片会发生弯曲．这是由于组成双金属片的两种不同金属，随温度变化热胀冷缩的程度不同造成的．利用双金属片这种特性，可以制成电路中的温控开关．
故选C．
在温度变化时，物体都具有热胀冷缩的特点．根据双金属片热胀冷缩原理进行分析．
此题考查两种材料的热胀冷缩的性质，对材料的性质，教材中没有相关的内容，需同学们在日常生活中和做题时多观察，多思考，多总结，以便学习的进步．
5.
解：A、虽然用导线把开关、电灯等用电器连接起来，但没有电源，所以不能构成电路，故A错误；
B、干电池、蓄电池、发电机都是电源；但电动机是用电器，不是电源，故B错误；
C、电源是提供持续稳定电流的装置，故C正确；
D、对于一个电路来说，电流从电源的正极出发，经外部电路，回到负极；故手电筒时，电流方向是由电池的正极经灯泡流向负极，故D错误；
故选C．
（1）电路由电源、开关、导线和用电器组成；
（2）电源是提供持续稳定电流的装置；
（3）电动机是用电器，不是电源；
（4）对于一个电路来说，电流从电源的正极出发，经外部电路，回到负极．
知道电路的构成、电流的方向、电源的作用等知识点是解决该题的关键．
6.
解：
A．在电路中，电源是提供电能的装置，故A错；
B、用电器工作时，将电能转化为其它形式的能，包括机械能、光能、内能、化学能等，不只是内能，故B错；
C、得到持续电流的条件，一是有电源，二是电路闭合，如果没有电源就不会有持续电流，故C正确；
D、电路是由电源、开关、导线和用电器组成的，用电器不只是灯泡，故D错．
故选C．
根据基本电路的组成以及得到持续电流的条件分析判断．
本题考查了电路的基础知识，属于基础题目．
7.
解：A、电荷的定向移动形成电流，故A错误；
B、规定正电荷定向移动的方向规定为电流方向；故B正确；
C、电源是给电路提供电压的装置；电源的种类有很多；电池只是电源的一种；故C错误；
D、一个电路的组成至少要有电源、开关、用电器、导线；故D错误；
故选B．
（1）电荷的定向移动形成电流，电压是使电路形成电流的原因；
（2）规定正电荷定向移动的方向规定为电流方向；
（3）电源是给电路提供电压的装置；电源的种类有很多，如干电池、蓄电池、发动机等等；
（4）一个电路的组成至少要有电源、开关、用电器、导线．
明确电流的形成原因、电流方向的规定、电源的作用以及电路的组成；是解答此题的关键．
8.
解：
A、电路两端有电压，若电路是断开的，电路中没有电流，故A错；
B、因为金属内部有大量的自由电子，能够导电，金属是导体，故B正确；
C、物理学中，规定正电荷的定向移动方向为电流的方向，故C错；
D、一般电路由电源、用电器、开关和导线四部分组成，故D错．
故选B．
利用下列知识分析判断：
（1）得到持续电流的条件：一是有电源（提供电压），二是电路是闭合的；
（2）导体容易导电是因为导体内部有大量的自由电荷；绝缘体不容易导电是因为内部几乎没有自由电荷；
（3）物理学规定正电荷的定向移动方向为电流的方向；
（4）用导线将电源、用电器、开关连接成的电流通路叫电路．
本题考查了电流的形成、电流方向规定、得到持续电流的条件和电路的组成，属于基础题目．
9.
解：A、是灯泡元件符号；
B、是开关符号；
C、是电动机符号；
D、是电铃符号．
故选 B．
根据电路元件符号分析．
本题考查电路图中要用到的元件符号，比较简单．
10.
解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；
故选D．
电路由电源、开关、导线、用电器组成，分析题意，然后答题．
本题考查了电路的组成，是一道基础题．
11.
解：从电路图中可以看出，电压表并联在R1两端，因此电压表测量R1两端的电压．
故选A．
根据电压表与被测用电器并联的连接方式进行分析．
本题考查学生识别电路的能力，以及电压表使用方法的记忆情况．
12.
解：
A、LED灯工作过程中消耗电能，灯能够发光，所以是将电能转化为光能．故A正确；
B、用蓄电池供电，蓄电池内部发生化学变化，得到电能，所以是化学能转化为电能．故B错误；
C、电扇工作过程中消耗电能，得到机械能，所以是将电能转化为机械能．故C错误；
D、给充电宝充电，消耗电能，充电宝电池内部发生化学变化，所以是电能转化为化学能．故D错误．
故选A．
判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能．
此题考查的是与电能有关的能量转化现象的分析，明确消耗和获得的能量是什么，是解答的关键，难度不大．
13.
解：
A、手电筒的按键相当于开关，控制电路通、断，选项A正确；
B、手电筒工作时，将电能转化为光能，选项B错误；
C、一节干电池的电压是1.5V，灯泡发光时，两端电压为3V，选项C错误；
D、手电筒底部的金属弹簧是导体，选项D错误．
故选A．
根据电路的组成和作用分析．电源是提供电能的装置，用电器是用电来工作的准备，开关是用来控制电路通、断的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件．一节干电池的电压是1.5V，手电筒工作时，将电能转化为光能．
本题考查了手电筒电路的组成和作用、电池的串联、能量的转化，难度不大，属于基础题，提示我们应多观察生活．
14.
解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗了电能，所以手机电池相当于用电器．
故选A．
电路由电源、开关、导线、用电器组成，分析题意，然后答题．
本题考查了电路的组成，是一道基础题．
15.
解：A、长度相同的两根铜导线，横截面积越大的电阻越小，故A错误；
B、电路中只要有电源，必须是通路，才会有电流，故B错误；
C、在电源外部，电流从电源的正极流向负极，故C正确；
D、电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D错误．
故选C．
电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关；有电压不一定有电流；电路中电流从正极流向负极．
本题主要考查了对电阻的概念、电阻大小影响因素的理解与应用，常见题．
16.
解：A、电流类似于水流，方向从电池正极经用电器到负极，故A不合理；
B、当水流流过水轮机时水轮机转动，灯泡的作用类似于水轮机，有电流流过会发光，故B合理；
C、水泵的作用是提供水压，电源的作用是提供电压，故C合理；
D、阀门控制水路的通断，开关控制电路通断，故D合理；
故选：A
类比法是物理学习的一种方法，它利用看得见、摸得着的实际现象和经验为依据，运用这种方法进行合理想象，达到学习和探究新的物理规律．
本题学习电流的概念时用类比法来学习，电流是看不到的，用水流时的情况来作比较，形象直观地理解电流、电压的概念及电路中各部分的作用．
17.
解：电路的四个基本组成部分是：电源、用电器、开关和导线．
A图没有用电器，不正确；B图是短路，不正确；C图符合电路的组成，正确．D图无电源，不正确．
故选C．
电路是指用电线把电源、用电器、开关连接起来组成的电流的路径．
电路的正常状态有二种：开路、通路．短路是不允许的．
本题比较简单，只要知道电路的基本组成即可解答．并注意电路是不是短路．
18.
解：汽车的前后转向灯可以单独工作，所以它们是并联的．根据并联电路的电压特点可知：前后两个转向灯的两端电压相等；
司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用．
故答案为：相等；开关．
（1）并联电路中电流有多条通路，各支路上的用电器工作时互不影响，支路两端的电压相等．
（2）串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路．并联电路电流有多条通路，各支路互不影响．
此题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．
19.
解：蓄电池相当于电源；用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了短路，同时也对灯泡短路．
故答案为：电源；短路．
电池发热是指电流在电源内部产生大量的内能，使电池温度升高，这样会损坏电源，是不允许的．
同时掌握电源短路是指电源两极不经过用电器直接连通的电路，这样电路中电流会过大，烧坏电源．
本题考查了短路的概念及短路对电路元件的危害，从而让学生知道在连接电路时要认真仔细，不能对电源的短路现象．
20.
解：在电路中，电源是提供电压的装置，它将其它形式的能转化为电能，为电路提供电压，使电荷发生定向移动形成电流；用电器是消耗电能的装置，它将电能转化为其它形式的能；输送电能的是导线；控制输送电能的是开关．
故答案为：电压；电流；电能；导线，开关．
电源是将其它形式的能转化为电能，为电路提供电压，使电荷发生定向移动形成电流；用电器是将电能转化为其它形式的能；导线是连接各元件，输送电能；开关的作用是控制电路通断，控制输送电能的．
本题考查了电路的组成，比较简单，只要知道电路的基本组成部分和各部分的作用即可解答．
21.
解：给汽车蓄电池充电时，蓄电池消耗了电能，所以，此时蓄电池相当于用电器；
轮胎刻有花纹是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦．
故答案为：用电器；增大．
电池供电时是电源，充电时则为用电器；影响摩擦力的因素有压力和接触面的粗糙程度，据此可根据具体增大或减小摩擦力的方法对照选项做出判断．
本题考查了增大减小摩擦方法的应用、能量的转化，与实际生活联系密切，是常见的题型．
22.
解：
（1）给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
（2）干毛巾与汽车玻璃摩擦后，干毛巾带了电，能吸引轻小物体．
故答案为：用电器；带电体能够吸引轻小物体．
（1）电池供电时是电源，充电时则为用电器；
（2）带电体有吸引请小物体的性质．
本题考查了能量的转化、带电体的性质和电荷间的相互作用规律，有一定综合性，但都是基础知识．
23.
解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关；
（2）房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联．
（3）司机从后视镜看到汽车后面的景物，属于平面镜成像，是光的反射；
（4）在轿车刹车过程中，车轮表面的温度会升高，这是通过做功的方式改变其内能的．
故答案为：开关；并；反射；做功．
（1）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器；
（2）串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响．
（3）光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如面镜的应用；
（4）改变物体内能的方式有做功和热传递，做功改变物体的内能的实质是能量的转化，热传递改变物体内能的实质是内能的转移．
本题要求掌握开关的作用和串并联电路的工作特点，联系生活实际会辨认，会解释．
24.
解：
（1）对手机电池充电时，手机电池消耗了电能，转化为电池的化学能，所以手机电池相当于用电器；
（2）导体的电阻与导体的材料、长度、横截面积和温度有关，温度和材料不变时，导体越长、横截面积越小，电阻越大，反之越小；
所以，将一根镍铬合金丝对折后，其温度和材料不变，长度变短、横截面积变大，电阻变小．
故答案为：用电器；变小．
（1）电路由电源、开关、导线、用电器组成，电源是提供电能的，用电器是消耗电能的；
（2）影响导体电阻大小的因素是：导体的材料、长度、横截面积和温度；如果材料不变，改变导体的长度和横截面积，其电阻会改变，据此分析解答．
本题考查了电路的组成和影响电阻大小因素的应用，是一道基础题目．
25.
解：
丝绸与玻璃棒相互摩擦后，玻璃棒因失去电子带正电；毛皮摩擦过的橡胶棒因得到电子而带负电；
我国家庭电路的电压是220V；
一个完整的电路由电源、用电器、开关和导线组成．
故答案为：正；得到；220；电源；用电器．
根据两种电荷的规定、我国家庭电路的电压以及完整的电路组成回答．
本题要求学生能熟记自然界中的两种电荷、我国家庭电路的电压以及完整的电路组成，属于基础题目．
26.
解：（1）给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
（2）汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．
故答案为：用电器；并．
（1）电池供电时是电源，充电时则为用电器；
（2）串联电路中各用电器互相影响，并联电路中各用电器互不影响．
本题考查了能量的转化和串并联的判断，是一道基础题目．
27.
解：
按钮是电路中的开关；
制造发光二极管的主要材料是半导体材料，发光二极管具有寿命长、节能、安全性好的优点．
故答案为：开关；半导体；寿命长、节能、安全性好．
（1）电路是指用导线把电源、用电器、开关连接起来组成的电流路径；
（2）二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性；发光二极管具有寿命长、节能、安全性好的优点．
本题考查了电路的组成以及二极管由什么材料制成和特点，属于综合性题目．
28.
解：（1）教室内的日光灯都属于家用电器，所以这些灯是并联的，各灯都能正常发光，并且互不影响．
（2）开关控制灯泡时，开关接在火线上，更换灯泡时，断开开关更安全．
故答案为：并联；火线．
（1）家庭电路电压是220V，家用电器的额定电压也是220V，家用电器只有并联在家庭电路中，各家用电器才正常工作，并且互不影响．
（2）开关控制灯泡时，开关接在火线和灯泡之间，断开开关时，切断火线，更换灯泡更安全．
掌握家庭电路中各种元件连接的原因，不能机械记忆，要理解其接法的原因．
29.
解：
给汽车蓄电池充电时，蓄电池消耗电能，所以此时蓄电池相当于用电器；
行驶一段时间后的汽车轮子会发烫，是因为行驶的过程中克服摩擦做功，车轮的内能增加，温度升高．
故答案为：用电器；摩擦做功．
（1）电池供电时是电源，充电时则为用电器；
（2）对物体做功物体的内能增加．
本题考查了电路的组成、能量的转化，有一定综合性，但都是基础知识．
30.
解：电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，其中提供电能的是电源，控制电路通断的是开关，消耗电能的是用电器，提供电流路径的是导线．
故答案为：电源；开关；用电器；导线．
根据我们掌握的基本电路组成及其作用、得到持续电流的条件回答．
本题较简单，记清电路的概念和各部分的作用是解题的关键．
31.
解：
如图，当电风扇倾倒时，铜球处断开，两根导线有一根绝缘棒连接，绝缘棒不善于导电，电路处于断开状态，电路是断路；直立时，铜球处连通，电路处处连通，电路处于闭合状态；
装置中的A部件与两根导线相连，如果是导体，电扇始终处于接通状态，铜球不起作用，所以A为绝缘体．
故答案为：断开；绝缘体．
处处连通的电路是通路，也叫闭合电路，断开的电路是断路；善于导电的是物体是导体，不善于导电的物体是绝缘体．
掌握导体和绝缘体的区别以及电路的三种状态：通路、断路、短路．
32.
解：电路是指用导线把电源、用电器、开关连接起来组成的电流的路径；
用电器是用电来工作的，是消耗电能的装置；开关是用来控制电路通断的装置．
故答案为：用电器；开关．
最简单的电路由电源、用电器、开关和导线组成．根据电路的概念和各部分的作用填写．
本题较简单，记清电路的概念和各部分的作用是解题的关键．
33.
解：电路中各元件的作用：
电源的作用是提供电能；
用电器的作用是消耗电能，将电能转化成其他形式的能；
开关的作用是控制电路通断，控制输送电能的；
导线是连接各元件，输送电能．
故答案为：电源、用电器、开关、导线；导线
电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，根据电路各部分的作用填写．
本题考查了电路的组成，比较简单，只要知道电路的基本组成部分和各部分的作用即可解答．
34.
解：
电池和发电机都是提供电能的，电池是把化学能转化为电能，发电机是把机械能转化为电能，两者都是电源；
灯泡、门铃都是消耗电能的，因此都是用电器．
干电池是将化学能转化为电能的装置．
故答案为：电源；用电器；化学；电．
电源是提供电能的，是把其他形式的能转化为电能的装置．
用电器是消耗电能的，是把电能转化为其他形式的能．
电源是提供电能的，用电器是消耗电能的；电源和用电器从能的转化来讲是相反的．
35.
解：电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，其中提供能量的是电源，消耗电能的是用电器，用电器将电能转化为其他形式的能，控制电路通断的是开关，起连接作用的是导线．
故答案为：电源；用电器；导线．
根据电路的组成和作用填写．
本题考查了电路的组成和作用，是一道基础题．
36.
解：（1）房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当干路上的开关；
（2）房间里有电灯、电视等用电器之间工作情况互不影响，所以它们之间是并联，控制电灯的开关与电灯串联．
故答案为：开关；干；并；串．
（1）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路的开关控制所有用电器，支路的开关控制本支路用电器；
（2）串联电路各用电器工作情况互相影响，并联电路各用电器工作情况互不影响．
本题要求掌握开关的作用和串并联电路的工作特点，联系生活实际会辨认，会解释．
37.
解：在电路中，电源是提供电能的装置，它将其它形式的能转化为电能能．
故答案为：电源．
电源是将其它形式的能转化为电能；用电器是将电能转化为其它形式的能．
本题考查了电源在电路中的作用，还要了解它们的能量转化情况．
38.
解：在电路中，电源是提供电能的装置，它将其它形式的能转化为电能；用电器是消耗电能的装置，它将电能转化为其它形式的能．
故答案为：电源；用电器．
电源是将其它形式的能转化为电能；用电器是将电能转化为其它形式的能．
本题考查了电源和用电器各自在电路中的作用，还要了解它们的能量转化情况．
39.
（1）根据重力和力臂的概念作图：重力的方向是竖直向下，作用点在重心；力臂是支点到力的作用线的距离．
（2）通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点．
（3）电路中必须有电源，左边填电流表，右边填电源．
本题考查了（1）重力和力臂的作图．
（2）两条特殊光线的作图：通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点．
（3）有两种答案：另一种是左边是电源，右边是电压表．
40.
解：（1）因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使电池的正负极相连，因此会造成蓄电池短路；
（2）因为对人体安全的电压为不高于36V，而蓄电池总电压为48伏，因此人体不能触碰蓄电池两极时，会造成触电事故；
（3）对蓄电池充电时，蓄电池消耗了电能，因此相当于电路中的用电器．
故答案为：（1）短；（2）不能；（3）用电器．
（1）用导线将电源正负接线柱相连后将形成电源短路；
（2）对人体安全的电压为不高于36V；
（3）根据电路的组成以及各元件的作用进行分析．
本题考查电路的三种状态、安全用电原则以及电路的组成以及各元件在电路中的作用，属于基础知识考查范围．
