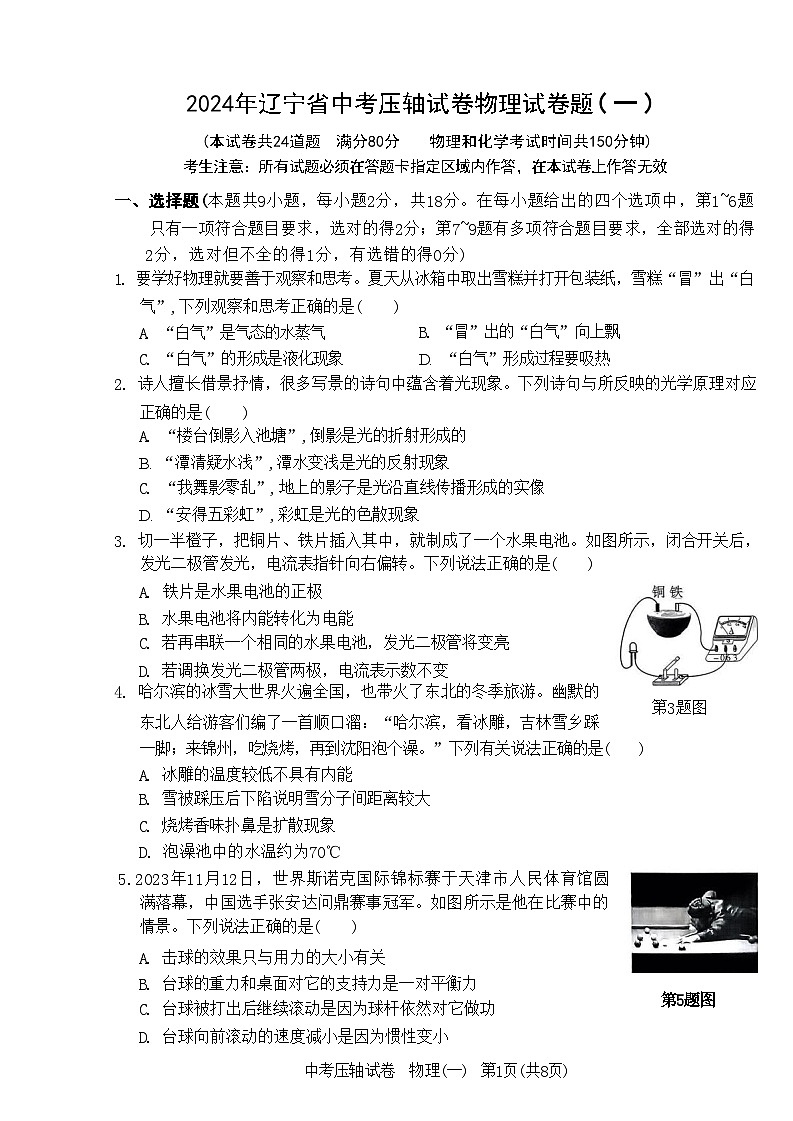

2024年辽宁省中考压轴物理试卷题（一）

这是一份2024年辽宁省中考压轴物理试卷题（一），共10页。试卷主要包含了填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
考生注意：所有试题必须在答题卡指定区域内作答，在本试卷上作答无效
一、选择题(本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题 只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得
2分，选对但不全的得1分，有选错的得0分)
1. 要学好物理就要善于观察和思考。夏天从冰箱中取出雪糕并打开包装纸，雪糕“冒”出“白
气”,下列观察和思考正确的是( )
A. “白气”是气态的水蒸气 B. “冒”出的“白气”向上飘
C. “白气”的形成是液化现象 D. “白气”形成过程要吸热
2. 诗人擅长借景抒情，很多写景的诗句中蕴含着光现象。下列诗句与所反映的光学原理对应
正确的是( )
A. “楼台倒影入池塘”,倒影是光的折射形成的
B. “潭清疑水浅”,潭水变浅是光的反射现象
C. “我舞影零乱”,地上的影子是光沿直线传播形成的实像
D. “安得五彩虹”,彩虹是光的色散现象
3. 切一半橙子，把铜片、铁片插入其中，就制成了一个水果电池。如图所示，闭合开关后， 发光二极管发光，电流表指针向右偏转。下列说法正确的是( )
A. 铁片是水果电池的正极
B. 水果电池将内能转化为电能
C. 若再串联一个相同的水果电池，发光二极管将变亮
D. 若调换发光二极管两极，电流表示数不变
4. 哈尔滨的冰雪大世界火遍全国，也带火了东北的冬季旅游。幽默的
第3题图
东北人给游客们编了一首顺口溜：“哈尔滨，看冰雕，吉林雪乡踩
一脚；来锦州，吃烧烤，再到沈阳泡个澡。”下列有关说法正确的是( )
A. 冰雕的温度较低不具有内能
B. 雪被踩压后下陷说明雪分子间距离较大
C. 烧烤香味扑鼻是扩散现象
D. 泡澡池中的水温约为70℃
5.2023年11月12日，世界斯诺克国际锦标赛于天津市人民体育馆圆 满落幕，中国选手张安达问鼎赛事冠军。如图所示是他在比赛中的 情景。下列说法正确的是( )
A. 击球的效果只与用力的大小有关
B. 台球的重力和桌面对它的支持力是一对平衡力
C. 台球被打出后继续滚动是因为球杆依然对它做功
D. 台球向前滚动的速度减小是因为惯性变小
中考压轴试卷 物理(一) 第1页(共8页)
第5题图
6. 如图所示电路，在保证电路元件安全的条件下，下列操作后的现象正确的是( )
A. 只闭合开关S₁ 和S₃ , 滑动变阻器的滑片 P向右滑动，灯泡的亮度保持不变
B.只闭合开关 S₂, 滑动变阻器的滑片P 向右滑动，电流表 A 的示数保持不变
C. 滑动变阻器的滑片不动，先闭合S₂, 再闭合S₃, 电压表V 的示数变小
D. 滑动变阻器的滑片不动，先闭合S₁, 再闭合S₃, 电压表V 的示数变大
第6题图 第7题图
7. 东汉人张衡发明的地动仪是世界上第一台预测地震的仪器，比西方用仪器记录地震早了 1700多年。地动仪全名为候风地动仪(其中“风”就是指地震波),它可以“感觉”到人耳听 不到的地震波。如图所示，地动仪中间是一根铜柱，名叫都柱，上面粗，下面细， 一旦发 生地震都柱就会失去平衡，倒在八道中的一道上，带动牙机运动，推动龙头使龙的上颌抬
起，使龙嘴巴里的铜珠下落。下列对地动仪的分析和论述正确的是( )
A. 人耳听不到的地震波是超声波 B. 都柱重心很低所以容易失衡
C. 地动仪利用了声能传递信息 D. 牙机工作利用了杠杆原理
8.“学习消防，远离火灾”,下列现象或做法中用物理知识解释正确的是( )
A. 电瓶车的电池短路起火，因为短路时电流过大，产生的热量过多，进而引燃物体
B. 火灾逃生时应尽量将身体贴近地面前进，因为烟气的密度小易聚集在上部空间
C. 油锅起火千万勿用水灭火，因为水的密度比油大，水沉锅底遇高温沸腾将油溅出
D. 燃气泄漏时不能穿脱衣物，因为穿脱衣物时摩擦生热，会引起爆燃
9. 下表为某白炽灯与某节能灯的参数对比，两盏灯正常工作时的亮度相当。不考虑温度对灯
丝电阻的影响，两盏灯正常工作时，下列分析正确的是( )
A. 两盏灯的实际功率相同
B. 电流通过白炽灯做功更快
C. 工作相同时间，节能灯消耗的电能更少
D. 白炽灯工作1h, 电流产生的热量为9×10⁴ J
中考压轴试卷 物理(一) 第2页(共8页)
白炽灯
节能灯
额定电压
220 V
220 V
额定功率
25 W
8 W
二、填空题(本题共6小题，每空1分，共12分)
10. 夏天的夜晚，黑暗中的蚊虫能准确地叮上人，并不是靠视觉和嗅觉。人的机体会辐射热， 其实是 ,是一种肉眼看不见的光，但有显著的热效应。雌蚊虫的探测器是它的 触角，当两条触角接收到的辐射热相同时，就落在正前方的目标上。如图所示，小蚊子
能轻而易举地用口器把人皮肤刺破，因为尖尖的口器对皮肤的 较大。
11、 早期人类为了方便登高发明了梯子，梯子在现代生活中也应用广泛。使用梯子时要注意 安全：梯子不要放在光滑地面上，因为 力小，容易打滑；使用金属梯子时要注
意防范触电事故，因为金属 是
第10题图 第12题图
12. 运载火箭是连接人与太空的天梯，从长征一号运载火箭成功将中国第一颗人造卫星东方 红一号发射，到现在运载能力最强的长征五号运载火箭(昵称“胖五”),中国航天取得了 辉煌成就。如图所示，以起飞的火箭为参照物，地面是 的；加速起飞的火箭机
械能 (填“变大”“变小”或“不变”)。
13. 如图所示，小明表演“打火机点亮电灯”的魔术，将铅笔芯(主要成分为石墨)作为一段导 线连接到电路中，此时小灯泡不发光。然后点燃打火机，用火烧铅笔芯， 一会儿小灯泡 亮了。打火机真的能“点亮”电灯了!原来，铅笔芯的 随温度升高慢慢减小，小
灯泡的功率会. (填“变大”“变小”或“不变”),因此小灯泡发光。
电能表
[0|6827
kW·h
220V 10(20)A r/kWh
第13题图 第14题图 第15题图
14. 科技强国建设需要坚持创新引领。如今我国已成功将玄武岩(属于岩浆岩)纤维应用于消 防服，用这种材料做成的消防服耐热极限可以达到1000℃。如图所示是玄武岩纺织纱， 玄武岩融化后可以拉出长度达数十千米的微米级细丝，拉丝的过程是力改变物体
的过程，岩石拉丝不断是因为分子间存在
15. 如图所示是小利家的电能表，表盘上有一个数据被遮挡了，于是她想用学到的知识测出 这个数据。她让家中1200 W 的空调单独正常工作3 min, 消耗的电能为 kW·h,
这段时间电能表转盘转了36转，则这个被遮挡的数据是 _。
中考压轴试卷 物理(一) 第3页(共8页)
三、作图题(本题共2小题，每题2分，共4分)
16. 如图是由S 点发出经平面镜反射的一条光线，S´是S 在平面镜中的像，请画出光源S 的
位置和图中光线经凹透镜的折射光线。
第16题图
17. 小雨家墙壁上有两盏“220 V 10
第17题图
W”可以正常发光的节能灯，由一个开关控制，请你用笔
画线代替导线将图中的部分电路连接补充完整。
四、实验题(本题共4小题，共24分)
18.(6分)为了比较不同物质的吸热能力，小阳用两个相同的加热器对质量相等的食用油和
水加热，如图所示，实验数据记录如下表。
(1)若两个加热器连接到同一电路中，它们的连接方式是 (填“串联”“并联”或
“串联并联都可以”)。
(2)通过比较食用油和水的 相同，可知两者吸收的热量相等；分析表中数据可
知比热容c水是 c 油 的 倍。
(3)(2分)小阳比较食用油4 min 升高的温度和水2 min 升高的温度也能比较出两种液体
的吸放热能力，请简述他分析实验信息、进行科学论证的过程： 。
(4)通过实验小阳理解了生物体内就是因为 (填“食用油”或“水”)的比例很高，
有助于调节生物体自身的温度，以免温度变化太快对生物体造成严重损害。
19.(6分)如图是“探究凸透镜成像规律”的实验装置。
第19题图
(1)实验用“F” 字样的发光二极管代替蜡烛作为光源，好处是 ( 写出 一 条即可) (2)如图所示，此时光屏中央出现清晰的像，这个像是倒立、 的实像。依据此
原理，人们制成的光学仪器是 _ ;若保持凸透镜位置不动，使光屏上清晰的
像变大一些，不增加实验器材，应如何操作： 。
中考压轴试卷 物理(一) 第4页(共8页)
加热时间/min
0
1
2
3
4
5
食用油的温度/℃
20
24
28
32
36
40
水的温度/℃
20
22
24
26
28
30
(3)某次实验，观察到的像与“F” 光源在同一侧，这个像 (填“能”或“不能”)用
光屏承接到。
(4)若将图中的凸透镜前加一个近视眼镜镜片，只将 _向右适当移动，光屏上还
能出现清晰的像。
20.(6分)如图甲所示是打捞沉船的情景，要使打捞更容易些，就要增大沉船受到的浮力。
如何改变浮力呢?小雨和同学一起进行“探究浮力大小与哪些因素有关”的实验。
甲
乙
第20题图
【问题】
(1)小雨先进行了一个体验实验：如图乙所示，将小柿子放入水中，小柿子下沉；放入
糖水中，小柿子漂浮。这个体验可以作为浮力的大小与 有关的猜想依据。
(2)同学们还根据自己逐渐向海水中走去时，会感觉脚下越来越轻的生活经验，提出了
浮力的大小可能与物体浸在液体中的体积或物体处在液体中的深度有关的猜想。
【证据】
(3)如图丙是实验示意图，要测量金属块 A 浸没在水中的浮力，合理的测量顺序是 (填“①→②”或“②→①”);根据③中弹簧测力计的示数计算金属块A 浸没
在盐水中的浮力F= N。
丙
(4)小雨探究影响浮力大小的因素，他将②中的金属块A 缓缓匀速向上提，发现A 在没 露出液面前，测力计的示数保持不变，金属块A 露出液面体积越多，测力计示数 F₃越大。
【解释】
(5)分析图丙中的实验数据可知：在其他条件相同时，液体的密度越大，物体受到的浮
力越
(6)将金属块A 从液体中缓缓匀速向上提直至完全露出水面，根据观察到的现象可以得 出：浸入液体中的物体受到的浮力大小与其浸没深度 ;与物体浸在液体中
的体积大小有关。
中考压轴试卷 物理(一) 第5页(共8页)
【交流】
(7)比较F₂ 与 F₃, 再结合实验的结论，可以得出：若使物体在两种液体中受到的浮力相 等，液体密度越大，物体浸在液体中的体积越 。
(8)通过实验交流，同学们提出：可以给沉船绑上气囊，向气囊中充气来增大沉船受到
的浮力。
21.(6分)在“测量小灯泡的电阻”实验中，如图甲所示的器材，其中电源电压为6V, 小灯
泡的额定电压为2.5V (灯丝电阻约为10Ω)。
甲 乙 丙
第21 题图
(1)请用笔画线代替导线将图甲的实验电路补充完整。
(2)为了能够顺利测出小灯泡正常发光时的电阻，滑动变阻器的最大阻值至少为
Ω。
(3)连接好电路后闭合开关，发现小灯泡不亮，电压表无示数，电流表指针偏转明显，
电路故障可能是小灯泡
(4)排除故障后，将滑片移到某一位置时，电压表的示数如图乙所示，其示数是
V 。为了测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 (填“A” 或“B”) 端移动。
(5)某同学根据实验测得的数据，绘制出了小灯泡中的电流随它两端电压变化的关系图 象如图丙所示，分析图象可知：小灯泡的电阻随温度升高而 (填“变大”“变 小”或“不变”)。
五、综合应用题(本题共3小题，共22分)
22.(7分)《飞驰人生》是一部鼓励人们在跌倒后不放弃会 重新攀登巅峰的励志电影。如图所示的两辆赛车，其 中一辆是主人公驾驶的赛车，整车质量为1100 kg, 静 止在地面时，车轮与地面的总接触面积为400cm² 。该 车曾在10s内匀速直线行驶900m, 这段路程车受到的 平均阻力为3600 N。求 ：(g=10 N/kg)
(1)该车在10s 内匀速直线行驶900m 的速度；
(2)静止在水平路面的赛车对地面的压强；
(3)这段路程该车牵引力所做的功；
(4)在这10s 内牵引力做功的功率。
第22题图
中考压轴试卷 物理(一) 第6页(共8页)
23. (9分)空气质量指数(简称AQI) 是用来描述空气质量状况的重要指标。空气质量等级按 空气质量指数划分为如下表所示的六个等级。实践小组的同学自制了一个空气质量监测 仪，工作原理电路图如图甲，气敏电阻R 与空气质量指数变化关系如图乙，已知电源电
压为12V 。R0的阻值为10Ω,请回答下列问题：
空气质量指数
0～50
51～100
101～150
151～200
201～300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
甲
乙
第23题图
(1)闭合开关S, 测得电路中的电流为0.4 A 时，通过计算说明空气质量是什么等级?电
阻 R0 的电功率是多少?1 min 内 R0 消耗的电能是多少?
(2)小组同学想为所设计的电路增加一个量程是0～3V 的电压表和一个与其串联的电阻，将 电压表表盘改装成显示测量量的表盘。表盘要满足以下要求：当空气质量指数为0时，表 针指在零刻线；当空气质量指数为300 时，表针指在最大刻度线。请分析说明电压表应并
联在 R0 两端还是气敏电阻R 两端，并计算出增加电阻的阻值。
24.(6分)在跨学科实践活动中，同学们在老师的指导下开展了“组装风车驱动系统”的项目
活动。下面是同学们的活动过程，请你帮忙解决实践过程中的问题。
风车是一种不需要燃料、利用风力驱动的带有叶片的机械装置(如图甲)。荷兰风车 举世闻名，可用来碾磨谷物、粗盐、烟叶，榨油，压滚毛呢、毛毡，造纸，以及排除沼 泽地的积水。由于风车利用的是自然风力，清洁安全、没有污染，所以被荷兰人民一直
沿用至今。
与风车相类似，我国有依靠水力来运转的水车(如图乙)。中国自古就是以农立国， 与农业相关的科学技术取得了卓越的成就。对于距离农业区或是灌溉渠道及水源较远的
地方，我国古代的劳动人民利用其聪明才智，发明了一种能引水灌溉的农具，就是水车，
借助水流冲击叶片，从而带动水车转动。
甲
乙
中考压轴试卷 物理(一) 第7页(共8页)
问题(1);风能和水能都属于一次能源中的 (填“可再生”或“不可再生”)能源。
【任务一】组装用气球驱动的风车
器材：风车模型零件、气球、气球排气管、打气筒
组装步骤：1.组装风车主体结构
2. 组装风车驱动装置
3. 实现风车在驱动装置下的转动(如图丙)
问题(2):用打气筒给气球打气，并将气球对准风车的一个叶片，松手，风车在从气球
中喷出的气体的驱动下，转动起来。气体喷出后内能 _。
【任务二】组装用橡皮筋驱动的风车
器材：风车模型零件、橡皮筋
组装步骤：1.组装风车主体结构
2. 组装风车驱动装置(如图丁A)
在地板的另一端搭建支架。将橡皮筋的一
端系在弹簧棒上，另一端通过一个半圆片
连接在金属杆上。将弹簧棒插入支架中。
B
3. 实现风车在驱动装置下的转动(如图丁B) 丁
转动半圆片，将橡皮筋拉长，同时弹簧棒向下弯曲。松手，橡皮筋在缩短
时驱动风车转动起来。
问题(3):橡皮筋在缩短时将 能转化为风车扇叶的动能。
【任务三】组装用重物驱动的风车
器材：风车模型零件、重物、细线
组装步骤：1.组装风车主体结构
①在圆盘上借助重物，组装三个扇叶；
②将风车的主体结构通过金属杆和重
物固定在底板上。 B
2. 组装风车驱动装置(如图戊A) 戊
将细线的一端通过半圆片固定在金属杆上，另一端系在重物上。
橡皮筋
气球 风车 重物
驱动设备
3. 实现风车在驱动装置下的转动(如图戊 B)
①将细线缠绕在金属杆上；
②将重物从高处自由释放。重物下落过程中，
风车转动。
问题(4):重2N 的重物下落20cm, 重力做功 J。
问题(5):如图己是风车驱动系统的简图，请你也设计一个 己
风车的驱动装置，简图中的驱动设备应为 ,驱动过程中驱动设备发生的能量转
化为 。
中考压轴试卷 物理(一) 第8页(共8页)
中考压轴试卷 物理( 一 )
一、选择题
1.C 2.D 3.C 4.C 5.B 6.A
7.CD 8.AB 9.BCD
二、填空题
10. 红外线 压强
11. 摩擦 导体
12. 运动 变大
13. 电阻 变大
14. 形状 引力
600
三、作图题
16. 17.
四 、实验题
18.(1)串联并联都可以
(2)加热时间 2
(3)(2分)油4 min 升高16℃,1 min升高 4 ℃ , 水 2 min 升高4℃,1 min 升高 2℃,水升温比油慢，所以水的吸热能力 比油强(加热时间油是水的2倍，升高温 度油是水的4倍，水升温比油慢，所以水的吸热能力比油强)
(4)水
19.(1)实验过程中，光源大小不变(或没有空气污染等)
(2)缩小 照相机 将光源和光屏适当 向右移动(光源向透镜适当移动，再将光屏适当远离凸透镜移动)
(3)不能
(4)光屏
20.【问题】(1)液体密度
【证据】(3)①→② 1.8
【解释】(5)越大 (6)无关
【交流】(7)小
21.(1)
(2)14 (3)短路 (4)2.2 A （5）变大



24.(1)可再生 (2)减小 (3)弹性势 (4)0.4 (5)电动机(或酒精灯) 电能转化为机械能(或化学能转化为内能)
