2024年广东省东莞市中考二模物理试题
展开
这是一份2024年广东省东莞市中考二模物理试题，共13页。试卷主要包含了家庭用电安全不容忽视等内容，欢迎下载使用。

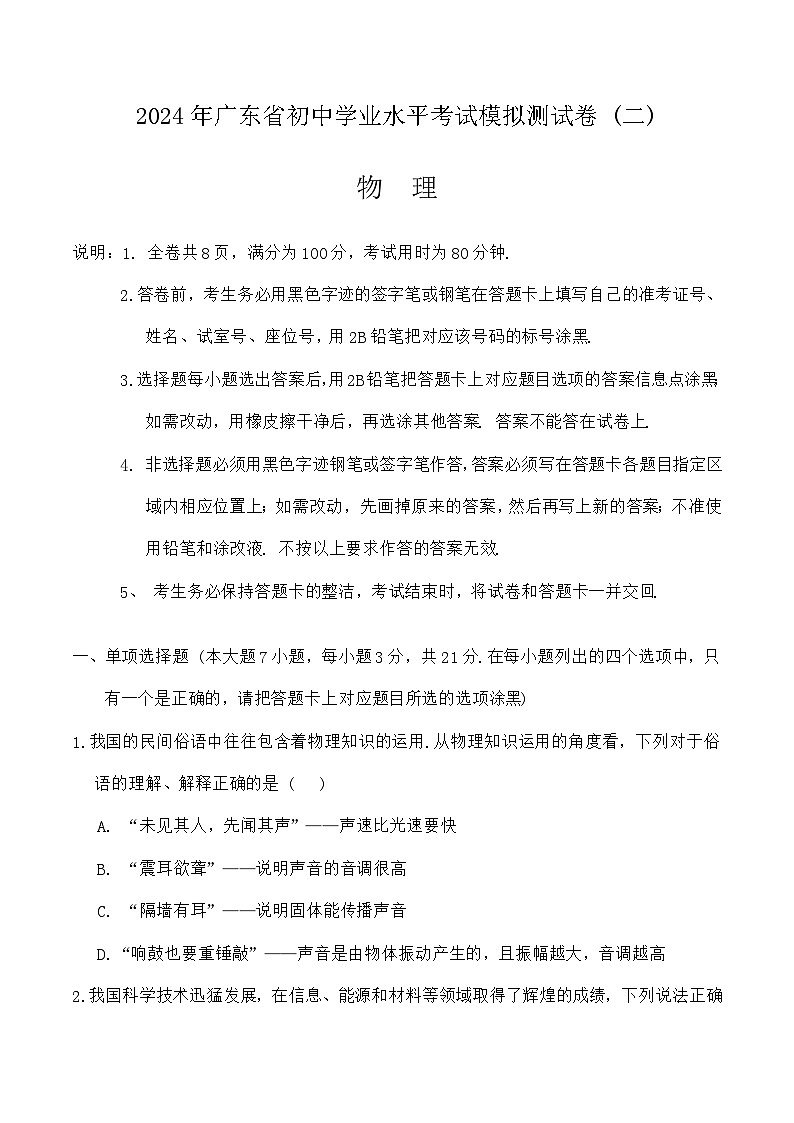

物 理
说明：1. 全卷共8页，满分为100分，考试用时为80分钟.
2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡上填写自己的准考证号、姓名、试室号、座位号，用2B铅笔把对应该号码的标号涂黑.
3.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案. 答案不能答在试卷上.
4. 非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先画掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液. 不按以上要求作答的答案无效.
5、 考生务必保持答题卡的整洁，考试结束时，将试卷和答题卡一并交回.
一、单项选择题 (本大题7小题，每小题3分，共21分.在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑)
1.我国的民间俗语中往往包含着物理知识的运用.从物理知识运用的角度看，下列对于俗语的理解、解释正确的是 ( )
A. “未见其人，先闻其声”——声速比光速要快
B. “震耳欲聋”——说明声音的音调很高
C. “隔墙有耳”——说明固体能传播声音
D.“响鼓也要重锤敲”——声音是由物体振动产生的，且振幅越大，音调越高

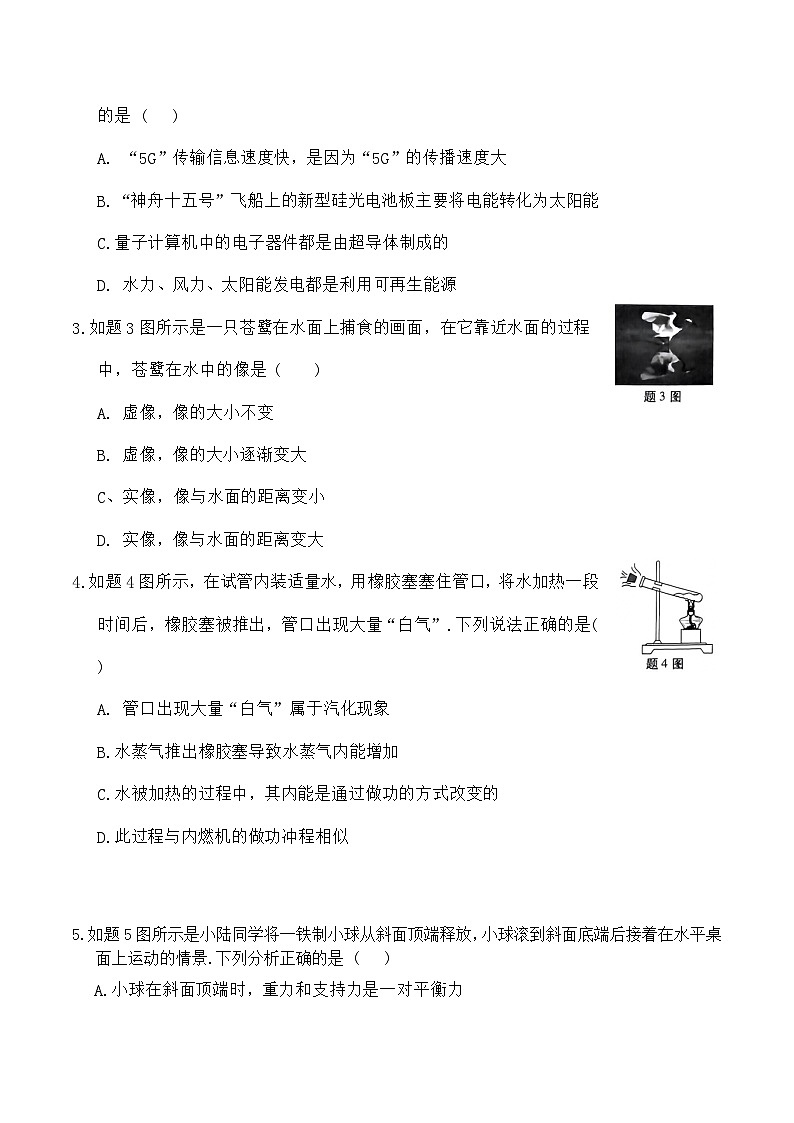

2.我国科学技术迅猛发展，在信息、能源和材料等领域取得了辉煌的成绩，下列说法正确的是 ( )
A. “5G”传输信息速度快，是因为“5G”的传播速度大
B.“神舟十五号”飞船上的新型硅光电池板主要将电能转化为太阳能
C.量子计算机中的电子器件都是由超导体制成的
D. 水力、风力、太阳能发电都是利用可再生能源
3.如题3图所示是一只苍鹭在水面上捕食的画面，在它靠近水面的过程中，苍鹭在水中的像是 ( )
A. 虚像，像的大小不变
B. 虚像，像的大小逐渐变大
C、实像，像与水面的距离变小
D. 实像，像与水面的距离变大
4.如题4图所示，在试管内装适量水，用橡胶塞塞住管口，将水加热一段时间后，橡胶塞被推出，管口出现大量“白气”.下列说法正确的是( )
A. 管口出现大量“白气”属于汽化现象
B.水蒸气推出橡胶塞导致水蒸气内能增加
C.水被加热的过程中，其内能是通过做功的方式改变的
D.此过程与内燃机的做功冲程相似

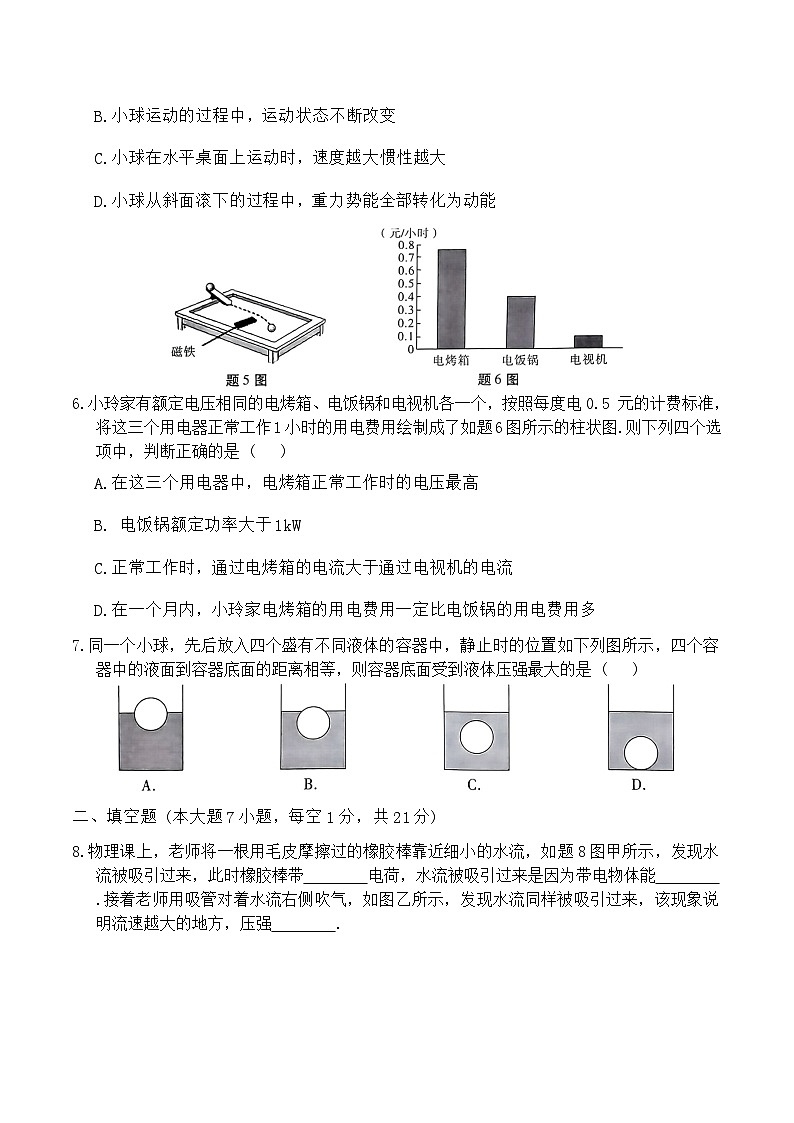

5.如题5图所示是小陆同学将一铁制小球从斜面顶端释放，小球滚到斜面底端后接着在水平桌面上运动的情景.下列分析正确的是 ( )
A.小球在斜面顶端时，重力和支持力是一对平衡力
B.小球运动的过程中，运动状态不断改变
C.小球在水平桌面上运动时，速度越大惯性越大
D.小球从斜面滚下的过程中，重力势能全部转化为动能
6.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5 元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如题6图所示的柱状图.则下列四个选项中，判断正确的是 ( )
A.在这三个用电器中，电烤箱正常工作时的电压最高
B. 电饭锅额定功率大于1kW
C.正常工作时，通过电烤箱的电流大于通过电视机的电流
D.在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
7.同一个小球，先后放入四个盛有不同液体的容器中，静止时的位置如下列图所示，四个容器中的液面到容器底面的距离相等，则容器底面受到液体压强最大的是 ( )
二、填空题 (本大题7小题，每空1分，共21分)
8.物理课上，老师将一根用毛皮摩擦过的橡胶棒靠近细小的水流，如题8图甲所示，发现水流被吸引过来，此时橡胶棒带 电荷，水流被吸引过来是因为带电物体能 .接着老师用吸管对着水流右侧吹气，如图乙所示，发现水流同样被吸引过来，该现象说明流速越大的地方，压强 .
9. 我国第三艘航空母舰“福建舰”满载排水量约 8×10⁴ 福建舰匀速航行时，以停留在甲板上的歼﹣10战斗机为参照物，福建舰是 (选填“静止”或“运动”) 的，当其满载时受到海水的浮力约为 N.舰载机起飞后，福建舰受到的浮力 (选填“变大” “不变”或“变小”). (取g =10 N/kg)
10.家庭用电安全不容忽视.如题10图甲所示，家庭电路无任何故障，将试电笔放入插座插孔，若氖管发光则该插孔连接的是 线；如图乙所示，洗衣机的电源插头是三脚插头，则三脚插头标着E的导线和洗衣机的 相连；如图丙所示是起保险作用的空气开关，它能避免由于用电器总功率过大或 原因，而使电流过大产生的危险.
11.用PTC 材料制成的电热器具有自动调节功能. 如题11 图甲所示为某款家用 PTC 陶瓷暖风机，其发热电阻随温度变化的图像如图乙所示，当其在220 V 电压下正常工作时，温度自动稳定在t₂附近，若它的温度继续升高 (低于t₃)，电阻将 (选填“变大” “不变” 或“变小”), 功率 (选填“变大” “不变”或“变小”)，使电阻温度 (选填“升高”或“降低”)；反之，也能自动调节.
12.如题12图所示电路中，电源电压保持不变，当开关S闭合， 甲、乙两表为电压表时，两电阻R₁、R₂ 联；如果此时两表示数之比 U甲:U乙=5:3,则当开关S断开，甲、乙两表为电流表时，两表示数之比. I甲:IZ=¯,此时R₁、R₂消耗功率之比P₁:P₂= .
13.小曲同学购买了一款户外分体式燃气炉，准备去户外野炊.用该燃气炉烧水时，把初温为20℃的2kg水加热到100℃, 燃烧了0.05m³天然气. 则水吸收的热量为 J,天然气完全燃烧放出的热量为 J.假设天然气完全燃烧，则燃气炉烧水的效率为 %. [c水=4.2×103J/kg⋅∘C,天然气的热值取 4×10⁷J/m³]
14.如题14图甲所示，小新用滑轮组将空吊篮提升到高处，拉力F随时间t变化的图像如图乙所示，空吊篮上升的速度v随时间t变化的图像如图丙所示，动滑轮重60N. 则在0~4s内空吊篮处于 (选填“平衡”或“非平衡”) 状态； 在4~8s内小新拉力做功的功率为 W；若绳子能承受的最大拉力为120N，则吊篮最多能装货物的质量为 kg. (忽略绳重、摩擦和空气阻力, g取10N/kg)
三、作图题 [第 (1)、(2)小问各2分,第 ((3) 小问3分, 共7分]
15. (1)如题15-1 图所示，一束光从水中斜射入空气中，请画出反射光线、折射光线.
(2)在题15-2 图中画出以速度v沿斜面减速上滑的物体所受重力及物体对斜面的压力示意图.
(3)如题15-3图所示，在图中标出通电螺线管A处磁感线方向以及螺线管和小磁针的N极.
四、实验题 (本大题3 小题，第16 小题7分，, 第17、18小题各6分, 共19分)
16. (1) 如题16-1 图所示, 所测物体的长度是 cm; 停表的读数为 s.
(2)如题16-2图甲所示，被测物体的质量为 g.小明家上月末电能表的示数为08306，本月末电能表的示数如图乙所示，则本月用电量为 kW·h.
(3)题16-3 图甲是探究“水沸腾时温度变化的特点”的实验装置.
某小组用相同的装置先后做了两次实验，绘制出如图乙所示的a、b两条图线. 由图可知：实验中水的沸点为 ℃. 由此可知此地大气压比1 标准大气压更 (选填“高” 或“低”). 衤若两次实验所用水的质量分别为mₐ、mb，则ma mb (选填 “>” “<” 或 “=”).
17.如题17图所示，小红用同一个木块进行了“探究影响滑动摩擦力大小因素”的实验，木板、棉布均放置在水平桌面上.
(1)实验中用弹簧测力计沿水平方向拉动放置在长木板上的木块，使其做 运动，利用 原理可知，此时弹簧测力计示数 F 等于木块所受滑动摩擦力的大小.
(2)图甲、图乙可用来探究滑动摩擦力的大小与 关系.
(3)拔河比赛时队员要穿鞋底带有花纹的运动鞋参赛，这是应用 两次实验得出的结论.
(4)完成甲所示实验时，小红进行了两次正确的操作，两次木块运动的速度分别为v₀、vb, 所受的摩擦力分别为fₐ、fₖ. 已知\nu _{a}< \nu _{b},则f。 fb(选填“>” “<”或 “=”).
(5)小红与伙伴共同创建了一种新的实验方式，将图甲测量摩擦力大小的装置改为如图丁所示的装置，这样做的好处是 .
18.在测量小灯泡电阻的实验中，如题18图甲所示，电源电压恒为3V，小灯泡额定电压为2.5 V, 滑动变阻器标有“50Ω 1 A”.
(1)用笔画线代替导线，将图甲实物电路补充完整.
(2)正确连接后，闭合开关，发现电压表和电流表均无示数.拆下电压表，用它查找故障.保持开关闭合，将电压表的负接线柱接在电源负极，正接线柱分别接电路中的各接线柱，得到如下信息，则电路发生的故障可能是 .
(3)排除故障后，为测量小灯泡正常发光时的电阻，需要调节滑动变阻器的滑片，直至电压表示数是 V.此时电流表示数 (如图乙所示)是 A，则小灯泡正常发光时的电阻是 Ω (保留一位小数).
(4)完成上述实验后，再利用图丙的电路，在MN间接入适当的元件，下列能够完成的实验有 (选填序号).
①接入一个灯泡，探究电流和电压的关系
②接入一个未知电阻Rₓ，测出它的阻值
③接入一个定值电阻R、探究电流和电阻的关系
④接入一个已知额定电流的小灯泡，测出灯泡的额定功率
五、计算题 (本大题2小题, 第19小题6分, 第20小题7分, 共13分)
19. “引体向上”是一项克服人体重力做功的健身运动. 如题19图所示、该运动的规范动作是：两手正握单杠，由悬垂开始，上提时，下颚须超过杠面. 已知小锁同学的质量为50kg，每次引体上升的高度为0.5m，双手与杠之间的受力面积为 0.0[m2、ρ、= 1×10³kg/m³,g=10N/kg. 求:
(1)人体的密度跟水的密度差不多，根据小桢的质量估算一下他身体的体积；
(2)两手正握单杠，悬垂时手对单杠的压强；
(3)某次体育课上，小桢同学连续做了16 个规范的引体向上动作，在向上的过程中克服重力做的功.
20.小金家买了一台全自动豆浆机，其部分技术参数见下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆、外部是一个环状加热管 (电热丝)，用来对豆浆加热(如题20图甲是豆浆机的机械结构图).制作豆浆的过程是加热→打浆→加热→打浆→加热，加热和打浆交替进行.图乙是该豆浆机做好一次豆浆的P-t图像，请根据以上信息求解：
(1)豆浆机正常打浆时通过电动机的电流；
(2)豆浆机正常工作时加热管电阻丝的阻值；
(3)豆浆机做好一次豆浆消耗的总电能.
六、综合能力题 (本大题3小题，每空1分，共19分)
21.小明把自己的近视眼镜和同学晓宇的眼镜都放在桌面的书上，透过眼镜看到了不同的像，如题21图甲、图乙所示，结合透镜相关知识、他思考以下问题.
(1)图 (选填“甲”或“乙”)是小明的近视眼镜，该眼镜对光线具有 作用.
(2)小明在桌子上点燃蜡烛，手持图甲所示眼镜在蜡烛和白墙之间移动直到在墙上成清晰的像，位置如图丙所示，此时像是 (选填“放大” “等大”或“缩小”)的像，这一成像规律可应用于 (选填“照相机” “投影仪”或“放大镜”).
(3)实验中，有一只小虫落到了镜片上，则在白墙上蜡烛的像是 (选填“完整的”或“不完整的”).
(4)小明将图中另一副眼镜放置在蜡烛和眼镜之间，不改变两副眼镜的位置，若还能在白墙上再次成清晰的像，可采取的操作是 .
22.如题22图甲所示是一种家用燃气报警器的部分电路示意图，其中控制电路中的R₁是由气敏电阻制成的传感器，R₁的阻值与燃气浓度的关系如图乙所示. 出厂预设当燃气浓度达到6%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S₁、S₂，移动滑动变阻器R₂的滑片P，当控制电路中的电流为0.03 A时，电磁铁恰好能将衔铁吸下，工作电路中相应的红灯亮起而报警(电磁铁线圈的阻值忽略不计).
(1)由图乙可知，当燃气浓度升高时，控制电路的总功率 (选填“变大”“变小”或“不变”).小明认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与灯 (选填“L₁” 或 “L₂”) 并联.
(2)该报警器要达到出厂预设值，则滑动变阻器接入电路的电阻值应为 Ω.
(3)当报警器报警时，下列处理方法错误的是 .
A.打开门窗通风换气 B. 迅速打开排风扇
C.禁止切断报警器电源 D. 熄灭一切火种，迅速关闭气源总阀
(4)小明研究发现：调节控制电路滑动变阻器R₂的阻值，就可以改变报警时设定的燃气浓度值.若想将报警时的燃气浓度值比出厂预设值调低一些，应适当 (选填“增大”或“减小”)滑动变阻器R₂的阻值，请说明理由：
23. 阅读短文， 回答问题.
无链条电动自行车
无链条电动自行车被称为“没有链条的混合动力电动自行车”. 它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量，也可以通过骑行者踩脚踏板获得能量.骑行者踩脚踏板的动能，可通过车上的发电机转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进，因此能使骑行者骑得更省力，同时也能减少对环境的污染.
如题23图所示是某款无链条电动自行车，为了保证电动车的续航能力，该车采用了能量密度大的锂电池，其锂电池容量为10 Ah、电压为36 V，锂电池能量密度达160 Wh/kg(能量密度为存储能量与电池质量的比值).若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶： 2×10⁴m;若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续行驶 3.6×10⁴m.
(1)无链条电动自行车可将骑行者踩脚踏板所产生的动能通过 (选填“电动机”或“发电机”)转化为电能，然后电能又转化为 能存储在自行车的锂电池内.
(2)无链条电动自行车的车把龙头是 (选填“省力” “费力”或“等臂”)杠杆；骑行者向下踩脚踏板时，连接脚踏板的曲柄在 (选填“水平位置” “竖直位置”或“与水平方向成45°”) 最省力.
(3)这款车的锂电池的质量为 kg.
(4)做功的过程也是消耗能量的过程.若不计能量损失，该款车“混合动力驱动”正常行驶时人所提供的能量与“电力驱动”时锂电池提供的能量之比为 .
(5)小明骑着无链条电动自行车在平直公路上以速度v₀匀速行驶，发动机功率为P，快进入闹市区时，小明松开一半调速板，使车子的功率立即减小一半并保持该功率继续行驶.下面四个图像中，表示该过程中电动自行车的速度与时间的关系正确的是 .
参考答案：
一、单项选择题 (本大题7小题，每小题3分，共21分)
二、填空题 (本大题7小题，每空1分，共21分)
8.负 吸引轻小物体 越小
9. 静止 8×10⁸ 变小
10.火 (金属)外壳 短路
11.变大 变小 降低
12. 串 2:5 3:2
×10⁵2×10⁶33.6
14. 非平衡 60 14
三、作图题 [第 (1)、 (2) 小问各2分,第 (3) 小问3分,共7分]
(每小题出现一处错误扣1分，扣完为止)
15. (1) 见答图1 (2) 见答图2 (3) 见答图3
四、实验题 (本大题3小题, 第16小题7分, 第17、18小题各6分, 共19分)
16. (1) 3.10 222 (2) 154.4 101 (3)9 8 低 <
17. (1)匀速直线 二力平衡 (2) 压力大小 (3) 甲、丙 (4) = (5) 便于操作，不需要控制传送带做匀速直线运动
18. (1) 见答图4 (2) CD间断路 (3) 2.5 0.32 7.8 (4) ②④
五、计算题 (本大题2小题, 第19小题6分, 第20小题7分, 共13分)
(按小题分步给分，解答不写扣1分，单位错误共扣1分)
19.解：(1)人体的密度跟水的密度差不多，小桢的密度 ρ=ρ水=1×103kg/m3,
小桢的体积： V=mρ=50kg1×103kg/m3=0.05m3. ……………………2分
(2)小桢的重力:G=mg=50kg×10N/kg=500N,………1分
两手正握单杠，悬垂时手对单杠的压力等于人的重力，悬垂时手对单杠的压强： p=FS=500N0.01m2=5×104Pa.……………………1分
(3)做一次引体向上所做的功:W=Gh=500N×0.5m=250J,……1分在向上的过程中克服重力做的总功： W总=16×250J=4000J.……………1分
答：(1)他身体的体积是( 0.05m³;
(2)两手正握单杠，悬垂时手对单杠的压强为 5×10⁴Pa;
(3)连续做16个规范的引体向上动作，在向上的过程中克服重力做了4000J的功.
20.解：(1)由P=UI可得，豆浆机正常打浆时，通过电动机的电流：
Iv1=PmU=110W220V=0.5A.………………………2分
(2) 由 P=U2R可得，豆浆机正常工作时加热管电阻丝的阻值：
R=U2PR=220V21000W=48.4Ω. ……………………2分
由图乙可知，加热时间 t₁=9min=540s, 电动机工作时间
l₂=2min=120s,
由 P=Wt可得，加热消耗的电能
W1=PRt1=1000W×540s=5.4×105J,,…………………1分
电动机工作消耗的电能
W₂=Pₘt₂=110W×120s=1.32×10⁴J,,…………………1分
豆浆机做好一次豆浆，消耗的总电能：
W=W₁+W₂=5.4×10⁵J+1.32×10⁴J=5.532×10⁵J..…………………1分
答：(1)豆浆机正常打浆时通过电动机的电流是0.5A；
(2)豆浆机正常工作时加热管电阻丝的阻值是48.4Ω；
(3)豆浆机做好一次豆浆消耗的总电能是 5.532×10⁵J.
六、综合能力题 (本大题3小题，每空1分，共19分)
21.(1)乙 发散 (2)放大 投影仪 (3)完整的 (4)将蜡烛远离透镜
22. (1) 变大 L₂ (2) 70 (3) B (4) 减小 报警时电路电流不变, 电路的总电阻不变，当燃气浓度调低一些时，气敏电阻接入电路的阻值变大，则滑动变阻器接入电路的阻值减小
23. (1) 发电机 化学 (2) 省力 水平位置 (3) 2.25 (4) 4:5 (5) D
导线接触接线柱
A
B
C
D
E
F
G
H
电压表示数/V
3
3
3
0
0
0
0
0
额定电压
220 V
频率
50 Hz
电动机输入功率
110W
加热功率
1000W
1
2
3
4
5
6
7
C
D
A
D
B
C
A
