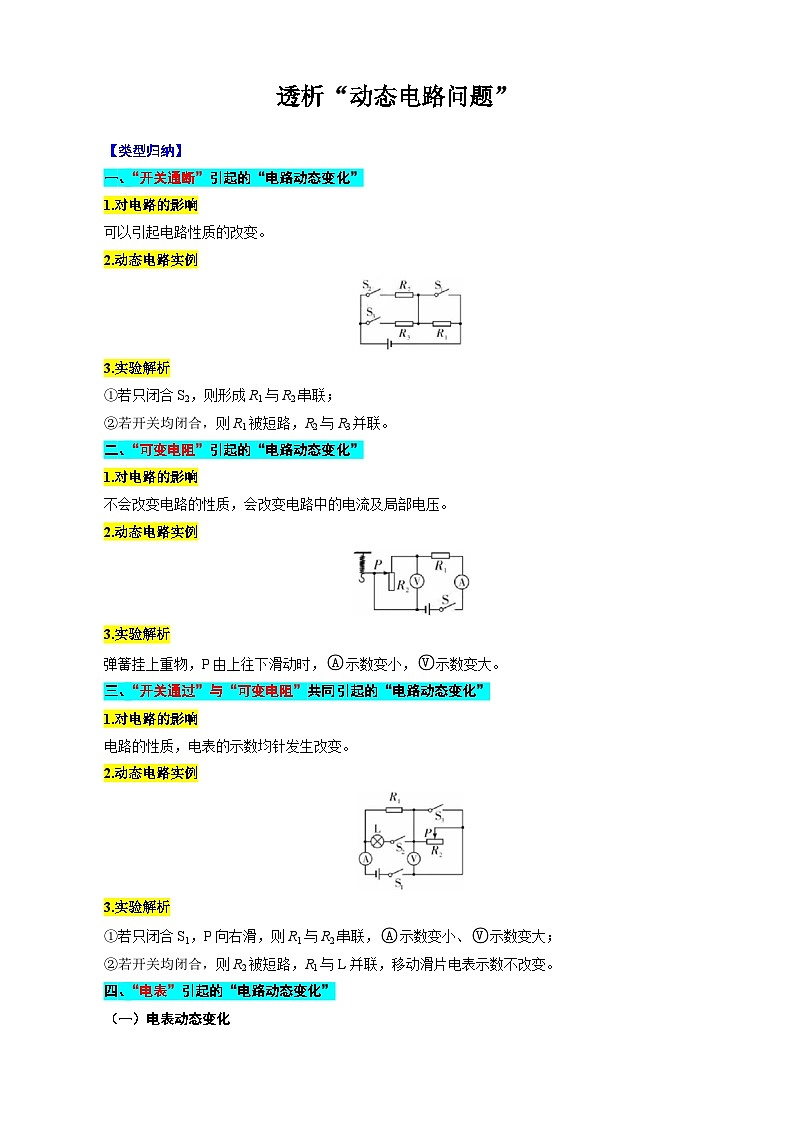

【类型归纳】
一、“开关通断”引起的“电路动态变化”
1.对电路的影响
可以引起电路性质的改变。
2.动态电路实例
3.实验解析
①若只闭合S2，则形成R1与R2串联；
②若开关均闭合，则R1被短路，R2与R3并联。
二、“可变电阻”引起的“电路动态变化”
1.对电路的影响
不会改变电路的性质，会改变电路中的电流及局部电压。
2.动态电路实例
3.实验解析
弹簧挂上重物，P由上往下滑动时， eq \\ac(○,A)示数变小， eq \\ac(○,V)示数变大。
三、“开关通过”与“可变电阻”共同引起的“电路动态变化”
1.对电路的影响
电路的性质，电表的示数均针发生改变。
2.动态电路实例
3.实验解析
①若只闭合S1，P向右滑，则R1与R2串联， eq \\ac(○,A)示数变小、 eq \\ac(○,V)示数变大；
②若开关均闭合，则R2被短路，R1与L并联，移动滑片电表示数不改变。

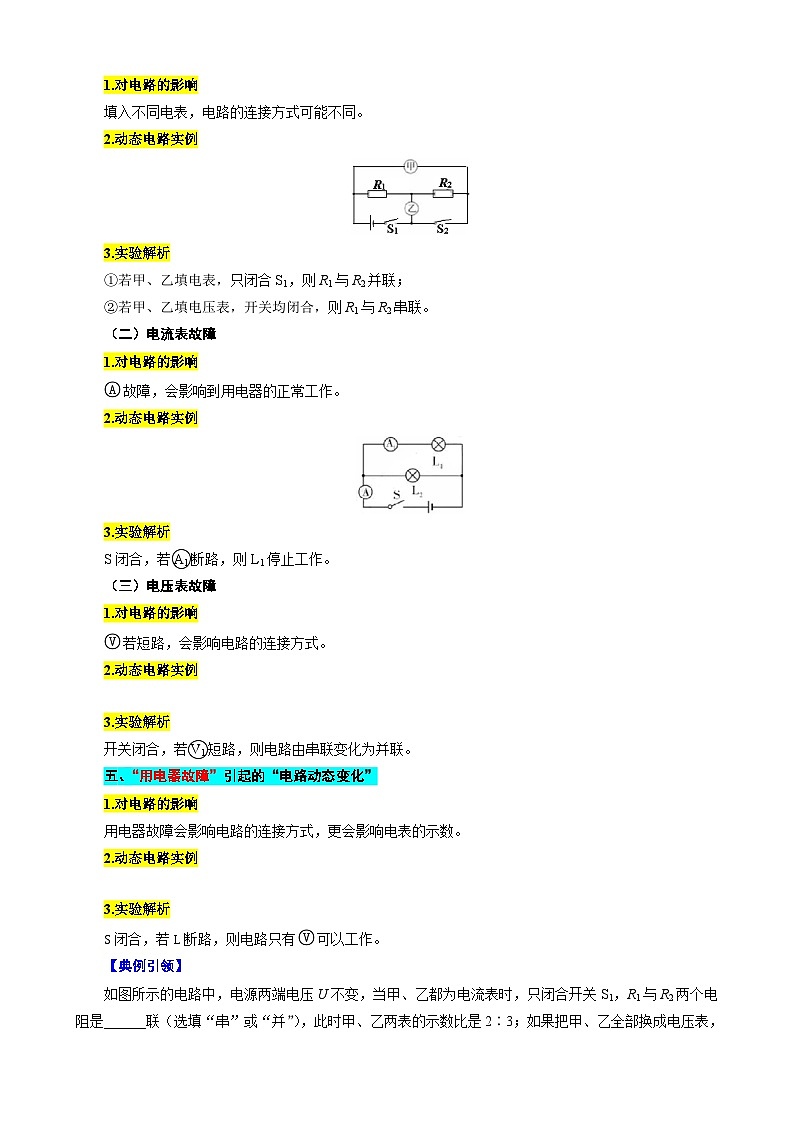

四、“电表”引起的“电路动态变化”
（一）电表动态变化
1.对电路的影响
填入不同电表，电路的连接方式可能不同。
2.动态电路实例
3.实验解析
①若甲、乙填电表，只闭合S1，则R1与R2并联；
②若甲、乙填电压表，开关均闭合，则R1与R2串联。
（二）电流表故障
1.对电路的影响
eq \\ac(○,A)故障，会影响到用电器的正常工作。
2.动态电路实例
3.实验解析
S闭合，若A1断路，则L1停止工作。
（三）电压表故障
1.对电路的影响
eq \\ac(○,V)若短路，会影响电路的连接方式。
2.动态电路实例
3.实验解析
开关闭合，若V1短路，则电路由串联变化为并联。
五、“用电器故障”引起的“电路动态变化”
1.对电路的影响
用电器故障会影响电路的连接方式，更会影响电表的示数。
2.动态电路实例
3.实验解析
S闭合，若L断路，则电路只有 eq \\ac(○,V)可以工作。
【典例引领】
如图所示的电路中，电源两端电压U不变，当甲、乙都为电流表时，只闭合开关S1，R1与R2两个电阻是______联（选填“串”或“并”），此时甲、乙两表的示数比是2∶3；如果把甲、乙全部换成电压表，再闭合S1和S2，则甲、乙两表示数之比是_______。
解析：

甲、乙都为电流表时 甲、乙都为电压表时

即：
并联同压反比分流 串联同流正比分压
【针对演练】
1.如图所示的电路，电源电压恒定不变，灯泡L上标有“12V 6W”的字样，只闭合开关S1，滑动变阻器R2的滑片P从最右端向左移动一段距离，此过程中电流表示数变化了0.2A，电压表示数变化了2V；再闭合开关S2和S3，电流表示数又变化了1.1 A，此时灯泡L恰好正常发光，下列说法中错误的是（ ）
A.滑动变阻器R2的最大阻值为30 Ω B.电源电压为12 V
C.定值电阻R1的阻值为10Ω D.只闭合开关S1，电路总功率的变化范围为4.8W~ 14.4W
2.（2022年苏州）在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关,灯泡L两端的电压为8V。求：
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s 内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
答案：
1.A 2.（1）12V；（2）27J；（3）25.2W
【自我检测】
1.如图电路，若要使L1与L2并联，甲、乙、丙三个空，应填入电表为___________________；填好电表后，开关闭合，电路工作正常。若甲、乙、丙示数突然归零，而L1与L2仍发光，只是亮度略暗，则甲、乙、丙故障可能为___________________（写出一种）。
2.如图电路，电源电压恒定，当只闭合S2时， eq \\ac(○,A)示数为0.2A， eq \\ac(○,V)示数为2V；当只闭合S3时， eq \\ac(○,A)示数增大了0.04A， eq \\ac(○,V)示数减小了0.8V；当开关均闭合时，电流表示数为1.8A。则下列说法不正确的是（ ）
A.电源电压为4V B.R1的阻值为20Ω
C.R2的阻值为10Ω D.R3的阻值为5Ω
答案：
1.甲丙为电流表、乙为电压表;甲丙短路、 乙断路（或甲丙断路、乙短路）
2.A
