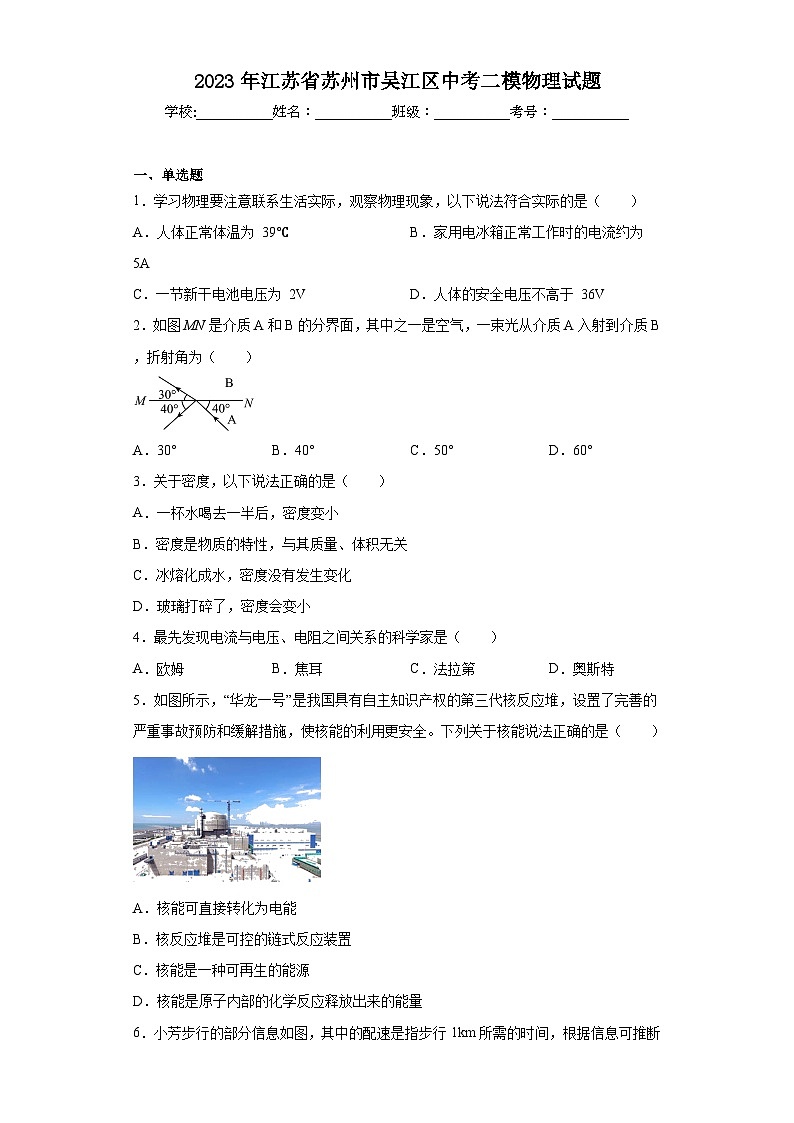

2023年江苏省苏州市吴江区中考二模物理试题(含解析)
展开2023年江苏省苏州市吴江区中考二模物理试题
学校:___________姓名:___________班级:___________考号:___________
一、单选题
1.学习物理要注意联系生活实际,观察物理现象,以下说法符合实际的是( )
A.人体正常体温为 39℃ B.家用电冰箱正常工作时的电流约为 5A
C.一节新干电池电压为 2V D.人体的安全电压不高于 36V
2.如图MN是介质A和B的分界面,其中之一是空气,一束光从介质A入射到介质B,折射角为( )
A.30° B.40° C.50° D.60°
3.关于密度,以下说法正确的是( )
A.一杯水喝去一半后,密度变小
B.密度是物质的特性,与其质量、体积无关
C.冰熔化成水,密度没有发生变化
D.玻璃打碎了,密度会变小
4.最先发现电流与电压、电阻之间关系的科学家是( )
A.欧姆 B.焦耳 C.法拉第 D.奥斯特
5.如图所示,“华龙一号”是我国具有自主知识产权的第三代核反应堆,设置了完善的严重事故预防和缓解措施,使核能的利用更安全。下列关于核能说法正确的是( )
A.核能可直接转化为电能
B.核反应堆是可控的链式反应装置
C.核能是一种可再生的能源
D.核能是原子内部的化学反应释放出来的能量

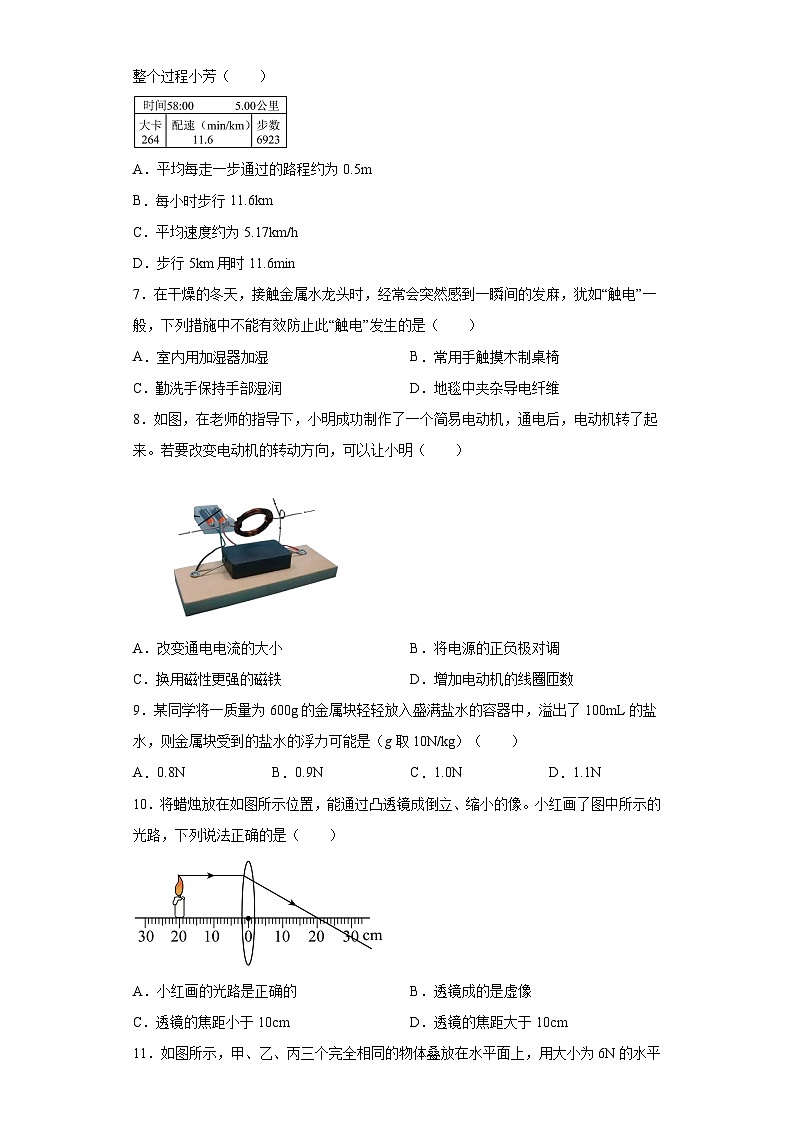

6.小芳步行的部分信息如图,其中的配速是指步行1km所需的时间,根据信息可推断整个过程小芳( )
A.平均每走一步通过的路程约为0.5m
B.每小时步行11.6km
C.平均速度约为5.17km/h
D.步行5km用时11.6min
7.在干燥的冬天,接触金属水龙头时,经常会突然感到一瞬间的发麻,犹如“触电”一般,下列措施中不能有效防止此“触电”发生的是( )
A.室内用加湿器加湿 B.常用手触摸木制桌椅
C.勤洗手保持手部湿润 D.地毯中夹杂导电纤维
8.如图,在老师的指导下,小明成功制作了一个简易电动机,通电后,电动机转了起来。若要改变电动机的转动方向,可以让小明( )
A.改变通电电流的大小 B.将电源的正负极对调
C.换用磁性更强的磁铁 D.增加电动机的线圈匝数
9.某同学将一质量为600g的金属块轻轻放入盛满盐水的容器中,溢出了100mL的盐水,则金属块受到的盐水的浮力可能是(g取10N/kg)( )
A.0.8N B.0.9N C.1.0N D.1.1N
10.将蜡烛放在如图所示位置,能通过凸透镜成倒立、缩小的像。小红画了图中所示的光路,下列说法正确的是( )
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于10cm

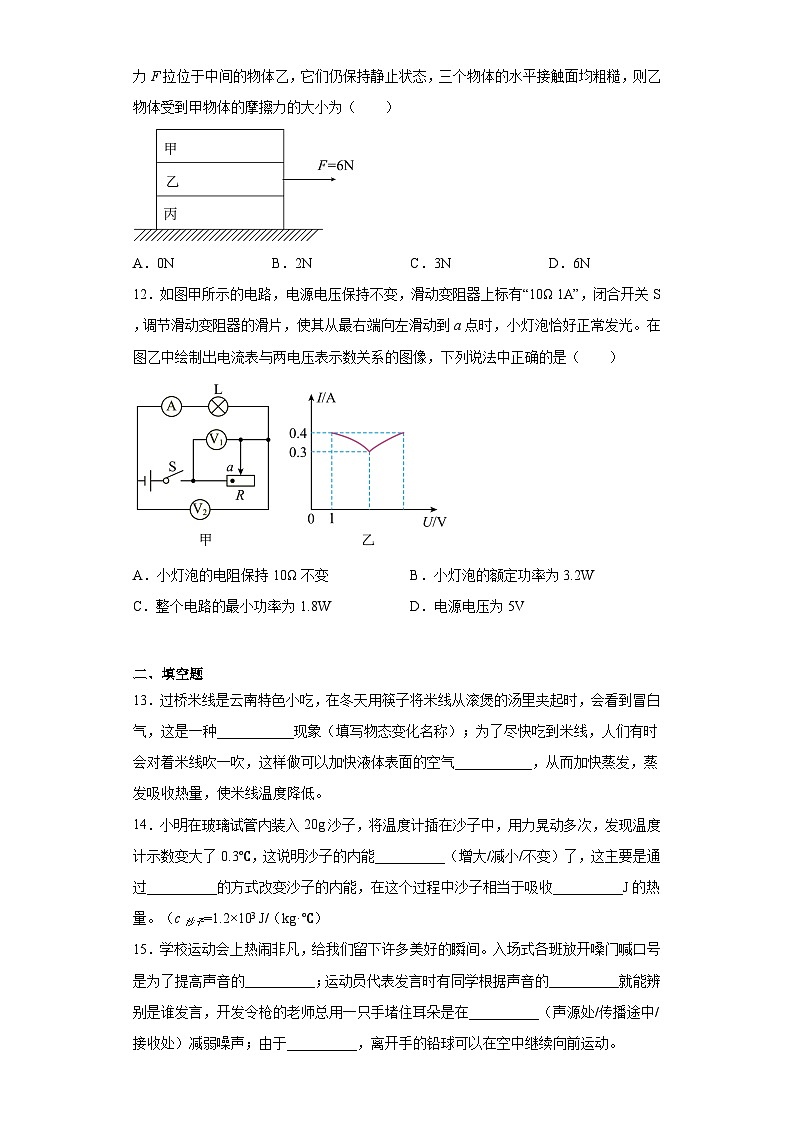

11.如图所示,甲、乙、丙三个完全相同的物体叠放在水平面上,用大小为6N的水平力F拉位于中间的物体乙,它们仍保持静止状态,三个物体的水平接触面均粗糙,则乙物体受到甲物体的摩擦力的大小为( )
A.0N B.2N C.3N D.6N
12.如图甲所示的电路,电源电压保持不变,滑动变阻器上标有“10Ω 1A”,闭合开关S,调节滑动变阻器的滑片,使其从最右端向左滑动到a点时,小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图像,下列说法中正确的是( )
A.小灯泡的电阻保持10Ω不变 B.小灯泡的额定功率为3.2W
C.整个电路的最小功率为1.8W D.电源电压为5V
二、填空题
13.过桥米线是云南特色小吃,在冬天用筷子将米线从滚煲的汤里夹起时,会看到冒白气,这是一种___________现象(填写物态变化名称);为了尽快吃到米线,人们有时会对着米线吹一吹,这样做可以加快液体表面的空气___________,从而加快蒸发,蒸发吸收热量,使米线温度降低。
14.小明在玻璃试管内装入20g沙子,将温度计插在沙子中,用力晃动多次,发现温度计示数变大了0.3℃,这说明沙子的内能__________(增大/减小/不变)了,这主要是通过__________的方式改变沙子的内能,在这个过程中沙子相当于吸收__________J的热量。(c沙子=1.2×103 J/(kg·℃)
15.学校运动会上热闹非凡,给我们留下许多美好的瞬间。入场式各班放开嗓门喊口号是为了提高声音的__________;运动员代表发言时有同学根据声音的__________就能辨别是谁发言,开发令枪的老师总用一只手堵住耳朵是在__________(声源处/传播途中/接收处)减弱噪声;由于__________,离开手的铅球可以在空中继续向前运动。
16.“小眼镜”应成为社会的“大关切”,青少年视力健康不容忽视。视力正常的眼睛,远近景物都能在视网膜上成______(选填“放大”或“缩小”)的实像;若不爱护眼睛,则容易患上近视眼,使像成在视网膜的______方,图中矫正近视眼的正确方式是______。
17.注射疫苗新冠疫苗时,先用注射器吸取药液,此时是利用_______把药吸取上来的;注射器的针头做的很尖,是为了增大使用时的______,以便容易刺入人体。
18.如图所示的电路中,要使灯泡L1和L2组成串联电路,应该闭合开关 ________ ;要使灯泡L1和L2组成并联电路,应该闭合开关 ________ ;如果开关S1和S2同时闭合,电路中可能出现的现象为 ________ 。
19.如图所示,为一款创意节能灯:将海水存放到中间的容器,然后利用太阳光照射升温,使海水的内能 ___________,海水蒸发后由侧壁回流到淡水收集装置中。蒸发后残留的盐水会与内置的铜、锌电极板发生化学反应,使LED灯发光,该装置发电过程将 ___________能转化为 ___________能,再由LED灯转化为光能。该装置能将海水变成淡水,并且不用电池就能照明。
20.如图所示,重为5N的木块A,在水中处于静止状态,此时绳子的拉力为3N,木块A所受浮力的大小是__________N,木块的体积是__________cm3,木块的密度是__________kg/m3。(g 取10N/kg)
21.如图(a)所示的电路中,电源电压为18V保持不变,电阻R1的阻值为5Ω,滑动变阻器R2上标有“50Ω 2A”,闭合开关S后电流表示数如图(b)所示。
(1)电阻R1两端的电压为__________V;
(2)此时滑动变阻器R2接入电路的阻值大小为__________Ω;
(3)现将一电压表(0~15V)接入电路中,并联在电阻R1或R2两端,移动滑片P的过程中发现电压表示数的最大变化量△U=7V,则电压表并联在电阻__________(R1/R2)两端,滑动变阻器R2接入电路的阻值范围是__________。
三、作图题
22.画出图中氦气球所受重力G的示意图。
23.请在图中画出两入射光线通过凹透镜后的光线。
24.画出图中拉力F的力臂l。
25.画出图中磁感线的方向。
四、计算题
26.2020年11月10日8时12分,我国“奋斗者”号载人潜水器,坐底马里亚纳海沟。其下潜的速度为20m/s,从接触水面开始计时,50s时悬停,向海底发射一束超声波,12s后收到信息。(超声波在海水中的速度是1500m/s)
(1)潜水器下潜50s的深度;
(2)潜水器悬停处距海底的距离;
(3)“奋斗者”号还需多长时间潜到海底。
27.为将一批建材运到10m高的施工处,工人利用如图所示的滑轮组提升建材。装置中动滑轮重100N,工人每次匀速提升一箱重700N的建材用时50s,不计绳重和摩擦。求:
(1)每次提升建材时人所做的有用功;
(2)该滑轮组的机械效率;
(3)工人重600N,双脚与地面接触面积为400cm2,求匀速拉起建材的过程中,工人对地面的压强。
28.某电热管R1(阻值不随温度变化)的标识模糊不清,只剩有“220V **A”字样,为了测出该电热管的额定电流,将它接入如图甲的电路。电路中电源电压恒定不变,电流表量程为0~0.6A,滑动变阻器R2标有“120Ω 0.5A”。测量并画出电压表示数U与电流表示数I 的图像,如图乙。求:
(1)当电流为0.2A时,滑动变阻器接入电路的阻值;
(2)电源电压;
(3)电热管的额定电流。
五、实验题
29.小丽同学在做“探究平面镜成像特点”的实验时,将一块玻璃板竖直放在水平台上,再取两支完全相同的蜡烛A和B,点燃玻璃板前的蜡烛A,进行观察,如图所示。
(1)现有厚度分别为7mm和3mm的两块玻璃板,则应该选择________mm厚的玻璃板做实验;
(2)小丽选择玻璃板代替平面镜进行实验的目的是__________;
(3)小丽将蜡烛A逐渐向玻璃板靠近时,蜡烛A的像将逐渐__________(靠近/远离)玻璃板,像的大小将__________(变大/变小/不变)。
30.在用天平和量筒测量液体的密度的实验中,采取的实验步骤是:
(1)首先称出烧杯和液体的总质量为129.8g;
(2)将烧杯中液体倒入量筒一部分,测出体积是__________cm3,如图甲所示;
(3)然后用天平称出该烧杯和剩余液体的质量是__________g,如图乙所示;
(4)算出量筒中液体的质量是__________g;
(5)计算液体的密度为 ρ液=__________kg/m3。
31.如图甲是小华同学探究二力平衡条件时的实验情景。
(1)小华将系于小卡片(重力可忽略不计)两端的线分别跨过左右支架上的滑轮,在线的两端挂上钩码,使作用在小卡片上的两个拉力方向___________,并通过调整___________来改变拉力的大小;
(2)在探究同一问题时,小明将木块放在水平桌面上,设计了如图乙所示的实验,同学们认为小华的实验优于小明的实验。其主要原因是___________ 。
A.小卡片是比较容易获取的材料 B.小卡片容易扭转
C.容易让小卡片在水平方向上保持平衡 D.减少摩擦力对实验结果的影响
32.小明实验小组探究电流与电阻的关系.可供使用的实验器材有:电源(电压为6V,保持不变),电流表、电压表、开关各一个,阻值不同的定值电阻三个(R1=5Ω、R2=10Ω、R3=15Ω),滑动变阻器1只(规格为“30Ω 2A”),导线若干。
(1)小明正确连接电路后,将5Ω的电阻连入电路中,闭合开关,移动滑动变阻器的滑片,使电压表的示数为1.5V,此时滑动变阻器接入电路的阻值为________Ω;
(2)断开开关,将5Ω电阻换成10Ω电阻后,再次闭合开关,电压表示数________(大于/小于/等于)1.5V,此时滑片应向________(c/d)端移动,同时要观察________(电流表/电压表)才可能达到实验目的;
(3)将10Ω电阻换成15Ω电阻后,如果只能使用现有实验器材继续进行实验,则需要重新设计实验电路,请将可行的实验电路图画在方框内。_______
六、综合题
33.阅读短文,回答问题
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置,如图甲所示。它能够将电网中的交流电转化为直流电,再将电能充入汽车动力电池(以下简称电池)。通常,直流充电桩比交流充电桩的充电电压更高、电流更大,因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时,充电桩的充电功率P会随着电池的D的变化而变化,同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前,D为30%,充电桩显示屏中充电时长、充电度数、充电费用示数均为0。 开始充电后,P与D的关系如图乙所示(为方便计算,图像已作近似处理)。充满后,立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如表。
充电电压/V
充电电流/A
充电时长/min
充电度数/(kW·h)
充电费用/元
400
45
24.0
21.60
(1)在D从30%增至70%的过程中,充电功率大致的大小变化规律是__________;
(2)测试全过程,充电电流的最大值为__________A,充电电流的最小值为__________A;
(3)若充电过程中充电电费单价不变,则测试全过程的充电费用为__________元;
(4)设D从70%增至80%所需时间为t1,从80%增至90%所需时间为t2,且t1∶t2=25∶36,则测试全过程的充电总时长为_______min。(保留一位小数)
参考答案:
1.D
【详解】A.人在不同的状态下体温有所不同,人体正常体温约为 37℃。故A不符合题意;
B.根据常见用电器工作时的电流可知,家用电冰箱正常工作时的电流约为 1A,故B不符合题意;
C.不同的电源提供不同的电压,一节新干电池电压为 1.5V,故C不符合题意;
D.不同的电源提供不同的电压,人体的安全电压不高于 36V,故D符合题意。
故选D。
2.D
【详解】直线MN为界面,过入射点先作出法线(图中虚线表示);如图所示
入射角是入射光线与法线的夹角,反射角是反射光线与法线的夹角,折射角是折射光线与法线的夹角;由图可知,入射光线与界面的夹角为40°,则入射角为
θ=90°-40°=50°
根据光的反射定律可知,反射角等于入射角等于50°;图中的折射角为
λ=90°-30°=60°
故D符合题意,ABC不符合题意。
故选D。
3.B
【详解】B.密度是物质的一种特性,只有物质的种类和状态有关,与物体质量的多少、体积的大小无关,故B正确;
A.一杯水喝去一半后,质量虽然减小,但物质的种类和状态不变,所以密度不变,故A错误;
C.冰熔化成水,虽然物质的种类没有变化,但状态改变了,密度发生了变化,故C错误;
D.玻璃打碎了,物质的种类、状态没有变化,故密度不变,故D错误。
故选B。
4.A
【详解】A.欧姆发现了电流与电压、电阻之间关系,即著名的欧姆定律,故A符合题意;
B.焦耳提出能量守恒与转化定律,故B不符合题意;
C.法拉第首次发现电磁感应现象,进而得到产生交流电的方法,故C不符合题意;
D.奥斯特发现了电流的磁效应,故D不符合题意。
故选A。
5.B
【详解】A.核能发电时,核能先转化为内能,然后内能转化为机械能,最后机械能转化为电能,故A错误;
B.核能来自核裂变和核聚变,核裂变的裂变过程叫链式反应,链式反应分可控的链式反应和不可控的链式反应,核反应堆是可控的链式反应装置,故B正确;
C.核能所用核燃料不能再生,所以核能是一种不可再生的能源,故C错误;
D.核能是原子核裂变或聚变释放出来的能量,故D错误。
故选B。
6.C
【详解】A.平均每走一步通过的路程约为,故A错误,不符合题意;
B.58分钟接近1小时,小芳每小时步行略大于5km,故B错误,不符合题意;
C.小芳的平均速度,故C正确,符合题意;
D.由图知步行5km用时58 min,故D错误,不符合题意。
故选C。
7.B
【详解】A.水是导体,用加湿器加湿能使室内潮湿,能把静电导走,能有效去除静电,故A不符合题意;
B.干木头是绝缘体,用手触摸木制桌椅,不能把电荷导走,不能有效去除静电,故B符合题意;
C.水是导体,勤洗手保持手部湿润,能把静电导走,能有效去除静电,故C不符合题意;
D.地毯中夹杂导电纤维,能把静电导走,能有效去除静电,故D不符合题意。
故选B。
8.B
【详解】A.电流方向影响线圈转动方向,电流大小影响的是转动速度,故A不符合题意;
B.将电源的正负极对调,电路中电流方向发生改变,电动机的转动方向改变,故B符合题意;
C.换用磁性更强的磁铁可以增大转速,不改变转动方向,故C不符合题意;
D.增加电动机的线圈匝数做可以增大转速,不改变转动方向,故D不符合题意。
故选B。
9.D
【详解】盐水的密度大于水的密度,约为1.1×103kg/m3,将一质量为600g的金属块轻轻放入盛满水的容器中,溢出了100mL的盐水。则金属块排开水的质量
m=ρV=1.1×103kg/m3×100×10-6m3=0.11kg
金属块排开水的重力
G排=mg=0.11kg×10N/kg=1.1N
根据阿基米德原理知道,金属块受到的水的浮力是
F浮=G排=1.1N
故D符合题意,ABC不符合题意。
故选D。
10.C
【详解】CD.由题图知,物距为20cm,已知物体经凸透镜折射后成倒立、缩小的像,说明物体在二倍焦距之外,即20cm >2f,所以f<10cm,故C正确,D错误;
A.平行于主光轴的光线经凸透镜折射后过焦点,而f<10cm,所以折射光线不可能过凸透镜右侧的“20cm”处,故A错误;
B.凸透镜所成虚像是正立的,已知此时成的是倒立的像,所以是实像,故B错误。
故选C。
11.A
【详解】三个物体处于静止状态,物体处于平衡状态,对甲、乙进行受力分析,甲、乙相对静止,没有相对运动趋势,乙对甲物体的摩擦力为0,根据力的作用是相互的,则乙物体受到甲物体的摩擦力的大小为0N。故A符合题意,BCD不符合题意。
故选A。
12.C
【详解】由电路图可知,变阻器R与灯泡L串联,电压表V1测R两端的电压,电压表V2测L两端的电压,电流表测电路中的电流。当滑片从最右端向左滑动到a点时,接入电路中的电阻变小,电路中的电流变大,由串联电路的分压特点可知,R两端的电压变小,灯泡两端的电压变大,因此图乙中左侧图线为电流表A与电压表V1示数关系的图像,右侧图线为电流表A与电压表V2示数关系的图像,
A.由右侧图线可知,通过灯泡两端的电压与对应的电流不成正比,根据欧姆定律可知灯泡的阻值是变化,故A错误;
B.当小灯泡恰好正常发光时,电路中的电流最大,由图乙可知,灯泡正常发光时的电流
变阻器两端的电压
此时小灯泡两端的电压
小灯泡的额定功率
故B错误;
C.整个电路的最小功率为
故C正确;
D.当滑片位于最右端时,接入电路中的电阻最大,此时电路中的电流最小,由图乙可知,电路中的最小电流
此时灯泡和滑动变阻器两端的电压相等,即,由串联电路的电压特点和欧姆定律可知,电源的电压
故D错误。
故选C。
13. 液化 流动速度
【详解】[1]在冬天用筷子将米线从滚煲的汤里夹起时,会看到冒白气,是水蒸气遇冷液化形成的。
[2]为了尽快吃到米线,人们有时会对着米线吹一吹,加快热水上方空气流动速度,加快热水蒸发,蒸发吸收热量,使米线温度降低。
14. 增大 做功 7.2
【详解】[1][2]用力晃动多次,发现温度计示数变大了,说明沙子的温度升高了,这是因为晃动试管时,试管内的沙子互相摩擦做功,将机械能转化为内能,使沙子的内能增大,这主要是通过做功的方式改变沙子的内能。
[3]在这个过程中沙子相当于吸收的热量
15. 响度 音色 接收处 惯性
【详解】[1]声音的大小或强弱叫响度,入场式各班放开嗓门喊口号是为了提高声音的响度。
[2]不同人发声的音色一般不同,运动员代表发言时有同学根据声音的音色就能辨别是谁发言。
[3]开发令枪的老师总用一只手堵住耳朵是在接收处减弱噪声。
[4]离开手的铅球由于惯性,仍保持原来的运动状态,可以在空中继续向前运动。
16. 缩小 前 甲
【详解】[1]视力正常的眼睛,好像一架照相机,晶状体和角膜的共同作用相当于一个凸透镜,视网膜相当于光屏。我们看物体时,通过睫状体的伸缩来调节晶状体的弯曲程度,改变晶状体的焦距,使不同远近的物体都能在二倍焦距以外,当物距大于二倍焦距时,凸透镜成缩小、倒立的实像。
[2][3]近视眼是晶状体曲度变大,会聚能力增强,即折光能力增强,像呈在视网膜的前方,应佩戴发散透镜,即凹透镜,使光线推迟会聚,图中矫正近视眼的正确方式是甲。
17. 大气压强 压强
【详解】[1]注射疫苗用的注射器吸取药液时,针筒内的气压小于外界大气压,大气压将药液压入针筒。
[2]注射器的针头做的很尖,是在压力一定时,通过减小受力面积增大压强,以便容易刺入人体。
18. S2 S1和S3 两灯都不发光,损坏电源
【详解】[1]当开关S2闭合,S1、S3断开时,电流从电源正极流来,依次流过灯泡L2、灯泡L1、开关S2回到负极,所以灯L1、L2串联。
[2]当开关S1、S3闭合,S2断开时,电流从电源正极开关分支,一支经过S1、L1,另一支经过L2,然后两支汇合经过S3回到负极,所以灯L1、L2并联。
[3]当同时闭合S1、S2时,形成了电源短路,两灯都不发光,损坏电源,这种电路时不允许的。
19. 增大 化学 电
【详解】[1]将海水存放到中间的容器,然后利用太阳光照射升温,海水吸收热量,温度升高,内能增大。
[2][3]蒸发后残留的盐水会与内置的铜、锌电极板发生化学反应,使得化学能转化为电能,电能再转化为光能,使得LED灯发光。
20. 8 800 0.625×103
【详解】[1]对物体进行受力分析,物体受到竖直向下5N的重力。竖直向下3N的绳子的拉力,竖直向上的浮力,并处于静止状态,则物体受到的浮力
F浮=G+ F=5N+3N=8N
[2]木块浸没于水中,因此木块的体积等于它排开的水的体积,由公式F浮=ρ液V排g可得
[3]木块的质量
木块的密度
21. 5 13 R2 4~25Ω
【详解】(1)[1]由图a可知,R1与R2串联,电流表测电路中的电流,图b中电流表选择的量程未知,当选择的量程为0 ~ 0.6A,分度值为0.02A,电流表的示数为,此时电路的电阻
滑动变阻器接入电路的电阻
而滑动变阻器R2能够接入电路的最大阻值为50N,故电流表选择的量程不是0 ~ 0.6A;所以电流表选择的量程为0 ~ 3A,此时电流表的示数为,根据欧姆定律可得,电阻R1两端的电压
(2)[2]因串联电路中总电压等于各分电压之和,所以,此时滑动变阻器两端的电压
则滑动变阻器R2连入电路的阻值
(3)[3][4]已知电压表选择的量程为,移动滑片P的过程中发现电压表的最大变化量
若把电压表接在R1两端,滑动变阻器连入电路的阻值最小时,电路中电流最大为
电压表的最大示数为
当滑动变阻器连入电路的电阻最大时,电路的电流最小,最小电流为
电压表的最小示数为
则电压表示数的变化量为
所以电压表未接在R1两端,则电压表只能接在变阻器R2两端;电压表接在变阻器R2两端,当电压表示数最大为15V时,滑动变阻器允许接入电路的电阻最大,此时R1两端的电压
此时电路中的电流
滑动变阻器接入电路的最大电阻
当滑动变阻器的电阻最小时,电路中电流最大,由滑动变阻器的规格可知电路中电流最大为2A此时R1两端的电压
滑动变阻器两端的电压
即电压表的最小示数为8V 此时滑动变阻器接入电路的最小电阻
所以电压表示数的变化量为
与已知条件相符,故滑动变阻器R2接入电路的阻值范围为。
22.
【详解】重力的方向是竖直向下的,过重心画一条带箭头的竖直向下的有向线段,用G表示,如下图
23.
【详解】根据凹透镜三条特殊光线的画法,平行于主光轴的光线经凹透镜折射后反向延长线过焦点,过光心的光线传播方向不变,如图所示
24.
【详解】由图可知,此为动滑轮,当拉力F向上拉动提升物体时,可看做成一个动力臂是阻力臂2倍的省力杠杆,其支点为O,则从O点向F的作用线做垂线段即为力臂l,如图所示:
25.
【详解】由图知道,左侧为S极,右侧为N极,在磁体外部,磁体周围的磁感线从N极出发回到S极,所以磁感线的方向为从右到左,如下图
26.(1)1000m;(2)9000m;(3)450s
【详解】解:(1)由知道,潜水器下潜50s的深度
s1=v1t1=20m/s×50s=1000m
(2)由知道,超声波在海水中传播的路程
s2=v2t2=1500m/s×12s=18000m
潜水器悬停处距海底的距离
(3)由知道, “奋斗者”号潜到海底的时间
答:(1)潜水器下潜50s的深度为1000m;
(2)潜水器悬停处距海底的距离为9000m;
(3)“奋斗者”号还需450s潜到海底。
27.(1)7000J;(2)87.5%;(3)5000Pa
【详解】解:(1)每次提升建材时人所做的有用功
(2)每次提升建材时人的拉力
绳子自由端移动的距离
每次提升建材时人做的总功
该滑轮组的机械效率
(3)匀速拉起建材的过程中,工人对地面的压力
工人对地面的压强
答:(1)每次提升建材时人所做的有用功是7000J;
(2)该滑轮组的机械效率是87.5%;
(3)匀速拉起建材的过程中,工人对地面的压强是5000Pa。
28.(1)80Ω;(2)24V;(3)5.5A
【详解】解:由题图可知,两电阻串联在电路中,电流表测的是电路电流,电压表测的是滑动变阻器的两端电压。
(1)由乙图可知,当通过变阻器的电流时,其两端电压为,根据欧姆定律可得,此时滑动变阻器连入电路的电阻为
(2)由题图可知,当电路电流为时,根据欧姆定律可得,电源电压为
①
当电路电流为时,变阻器的两端电压为,根据欧姆定律可得,电源电压为
②
联立①②解得,U=24V,,故电源电压为24V。
(3)根据欧姆定律可得,电热管的额定电流为
答:(1)当电流为0.2A时,滑动变阻器接入电路的阻值为80Ω;
(2)电源电压为24V;
(3)电热管的额定电流为5.5A。
29. 3 便于确定像的位置 靠近 不变
【详解】(1)[1]因为厚玻璃板的两个面都可以当作反射面,会出现两个距离相差较大的像,影响到实验效果,所以应选用薄玻璃板,用3mm厚的玻璃板。
(2)[2]实验过程中,用透明的玻璃板代替平面镜,在物体一侧,既能看到蜡烛A的像,也能看到代替蜡烛A的蜡烛B,当蜡烛A的像和蜡烛B重合时,便于确定像的位置。
(3)[3]蜡烛A的像是通过平面镜成像,物像到平面镜的距离相等,因此若将蜡烛A靠近玻璃板时,则像将靠近玻璃板移动。
[4]平面镜中的像的大小跟物体大小有关,跟物体到平面镜的距离无关,所以物体靠近平面镜,像也靠近平面镜,像的大小不变。
30. 48 79.4 50.4 1.05×103
【详解】(2)[1]图甲中量筒的10mL又分成了5个小格,每个小格表示2mL,故其示数为
V液=48mL=48cm3
(3)[2]图乙中天平标尺的分度值为0.2g,标尺示数为4.4g,所测量的质量为
50g+20g+5g+4.4g=79.4g
(4)[3]倒出去液体的质量
m液=129.8g-79.4g=50.4g
(5)[4]液体的密度
31. 相反 钩码的数量 D
【详解】(1)[1][2]通过滑轮使得作用将钩码的重力转变为小卡片所受的拉力,小卡片上的拉力方向相反,而且可以通过增减钩码的个数来调整拉力的大小。
(2)[3]木块放在桌面上当物体发生运动或有要发生相对运动趋势时会产生摩擦力,对实验有影响的,而小华的实验可以消除摩擦力的影响,故小华的实验优于小明的实验,故ABC不符合题意,D符合题意。
故选D。
32. 15 等于 d 电压表
【详解】(1)[1]根据欧姆定律知道,电路中的电流
根据串联电路的电压规律可知滑动变阻器两端的电压
U滑=U-U1=6V-1.5V=4.5V
根据欧姆定律知道,此时滑动变阻器接入电路的阻值
(2)[2][3][4]实验中,当把5Ω的电阻换成10Ω的电阻后,根据分压原理,电阻两端的电压变大,即电压表示数大于1.5V,研究电流与电阻关系时要控制电压不变,根据串联电路电压的规律,要增大滑动变阻器两端的电压,由分压原理,要增大滑动变阻器电阻阻值,故应把滑动变阻器滑片向d端移动,同时要观察电压表才可能达到实验目的。
(3)[5]实验中使用的定值电阻阻值最大为15Ω,定值电阻两端的电压始终保持UV=1.5V,根据串联电路电压的规律,滑动变阻器分得的电压
U滑=U-UV=6V-1.5V=4.5V
滑动变阻器分得的电压为电压表示数的
根据分压原理,当接入15Ω电阻时,滑动变阻器连入电路中的电阻为
R滑=3×15Ω=45Ω
而滑动变阻器规格为“30Ω 2A”,即滑动变阻器最大阻值小了15Ω,如果只能使用现有实验器材继续进行实验,则需要将R1和R2串联在电路中,如下图
33. 先变大后不变 100 37.5 37.8 85.4
【详解】(1)[1]由乙图可知,在D从30%增至70%的过程中,充电功率先变大后保持不变。
(2)[2]测试全过程,最大功率为
P大=40kW=40000W
充电电流的最大值为
[3] 测试全过程,最小功率为
P小=15kW=15000W
充电电流的最小值为
(3)[4]由表中数据知,D达到70%时,即充入充满状态储能的40%时,充电度数为24.0kW·h,充电费用21.60元,则电费单价为
充满电还需充入30%,需消耗的电能为
则测试全过程的充电费用为
(24+18)kW·h×0.90元/kW·h=37.8元
(4)[5]由题意可知,充满电时储存的电能为
由图乙知,D从80%至90%时,即D增加10%,消耗电能为
W2=10%×W=10%×60kW·h= 6kW·h
此过程中充电功率P2=15kW保持不变,由W=Pt可得此时充电的时间为
D从90%至100%的过程中,充电功率不变,充电时间t3=15min;由题意可知,t1∶t2=25∶36,所以D从70%增至80%所需时间为
由表中数据可知,D从30%增至70%的过程中充电时长45min,所以测试全过程的充电总时长为
t=t0+t1+t2+t3=45min+10.4min+15min+15min=85.4min
