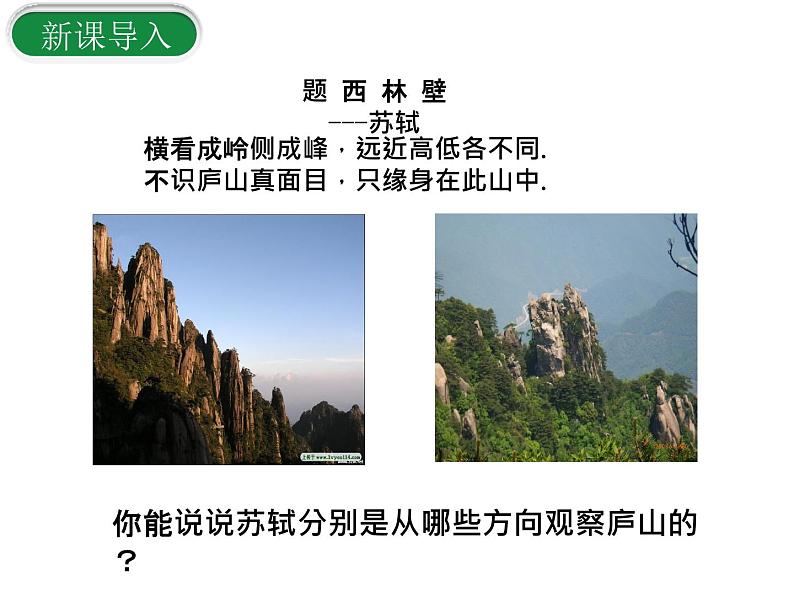

你能说说苏轼分别是从哪些方向观察庐山的？
横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中.
题 西 林 壁 ---苏轼

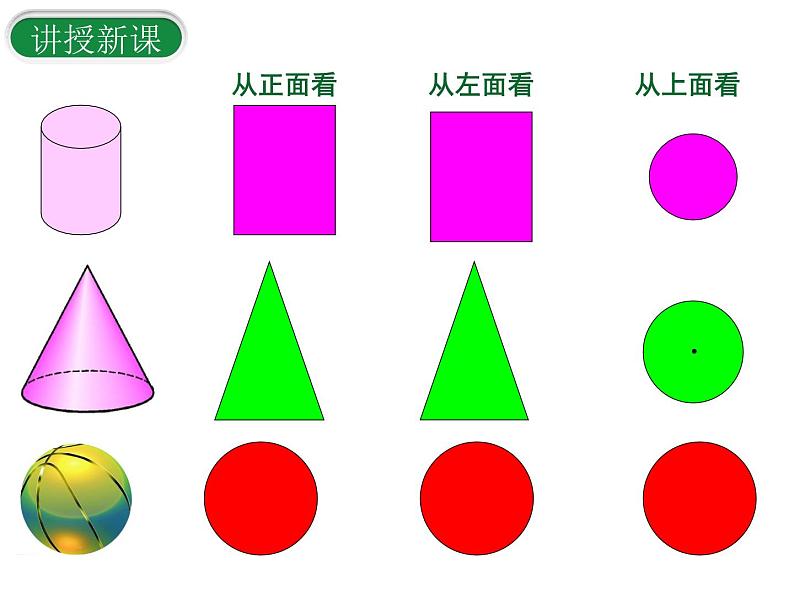

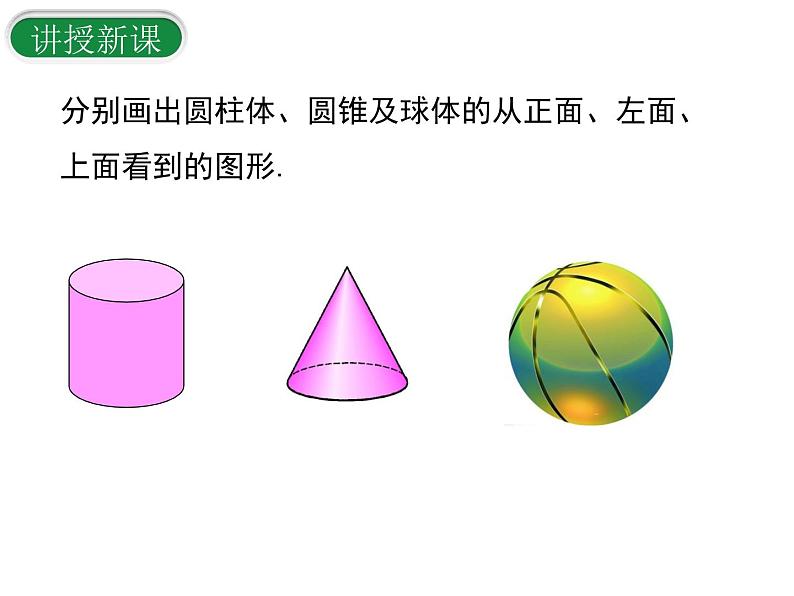

分别画出圆柱体、圆锥及球体的从正面、左面、上面看到的图形.

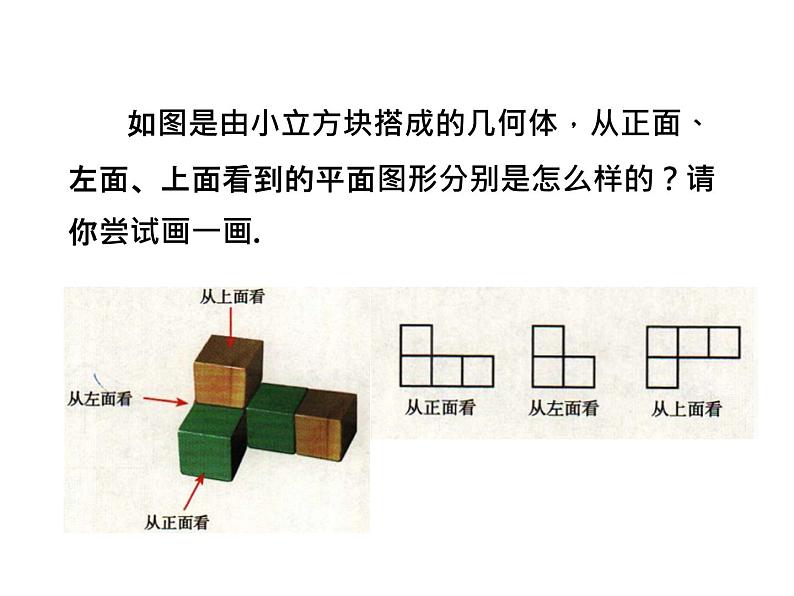

如图是由小立方块搭成的几何体，从正面、左面、上面看到的平面图形分别是怎么样的？请你尝试画一画.
注意：1、画图用铅笔、直尺2、小正方形的边长保持一致.3、图形下方要写清是从哪个方向看的.

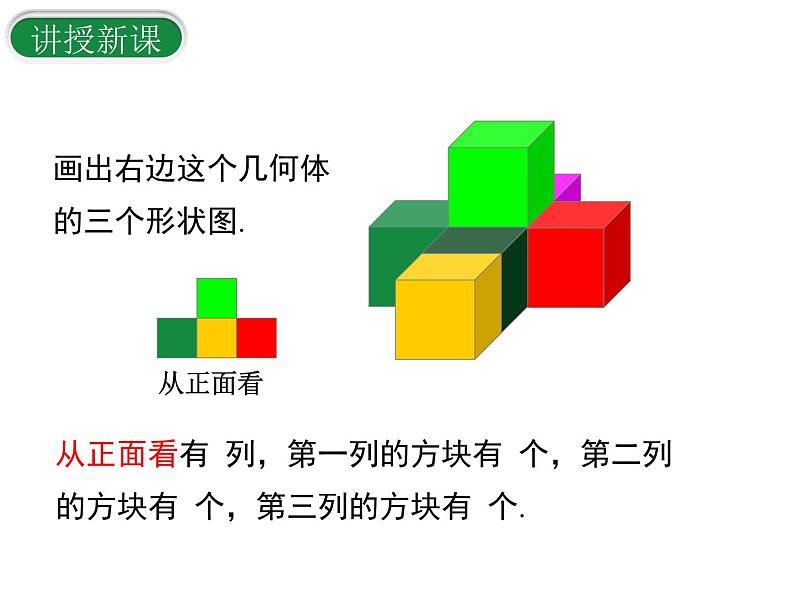

画出右边这个几何体的三个形状图.
从正面看有 列，第一列的方块有 个，第二列的方块有 个，第三列的方块有 个.
从左面看有 列，第一列的方块有 个，第二列的方块有 个，第三列的方块有 个.
由几何体画三视图的方法：先看有几列，再看每列有几个方块.
从上面看有 列，第一列的方块有 个，第二列的方块有 个，第三列的方块有 个.
一个几何体由几个大小相同的小立方块搭成，从上面观察这个几何体，看到的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出从正面和左面看到这个几何体的形状图.
看列，取大数，左右相对应
看行，取大数，上对左，下对右
如图是从上面看到的由几个小立方块所搭成的几何体的形状图，小正方形中的数字表示在该位置的小立方块的个数，请画出从正面和左面看这个几何体的形状图．
用正方体搭成的一个物体，从上面看和正面看到的图形如下图，搭成这个物体所需的小正方体个数最少是多少？最多是多少？
答案：最少是6个，最多是7个
一个几何体由若干大小相同的小立方块搭成，下图分别是从它的正面和上面看到的形状图，则该几何体最少用____个小立方块搭成，最多用____个小立方块搭成.
搭一搭：一个立体图形，从正面看到的形状是 ，从左面看到的形状是 .搭这样的立体图形，最少需要___个小正方体，最多可以有___个小正方体.
如图是从上面看到的几个小立方体块所搭几何体的图形，小正方形中的数字表示在该位置小立块的个数，请画出从正面和左面看到的这个几何体的图形.
从正面看 从左面看
1.下列立体图形中，从上面看是正方形的是(　　)2.下列几何体中，从正面看和从左面看都是长方形的是(　　)
3.下面四个几何体中，从上面看得到的形状图是圆的几何体共有(　　) A．1个 B．2个 C．3个 D．4个
8.如图所示是由若干个相同的小立方块搭成的几何体从上面看和从左面看的形状图,则小立方块的个数不可能是(　　)A.6个　　 　B.7个　　 　C.8个　　 　D.9个
4.如图是由三个相同的小立方块组成的几何体,该几何体从左面看到的形状图是(　　)
9.观察图中的几何体，分别画出从正面、左面与上面看到的图形．
5.如图，是由一个圆柱体和一个长方体组成的几何体．其从正面看到的形状图是(　　)
6.桌面上放着一个长方体和一个圆柱体，按如图所示的方式摆放在一起，从左面看得 到的形状图是(　　)
