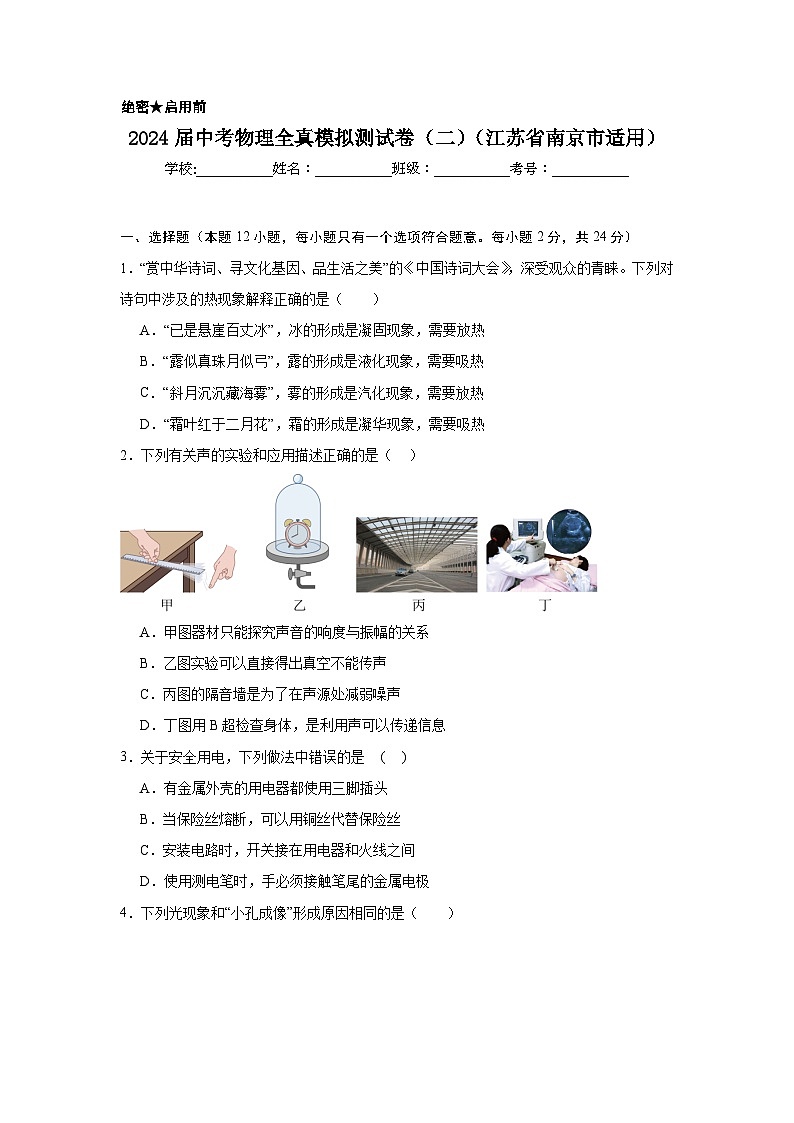

2024年中考物理全真模拟测试卷（二）（江苏省南京市适用）

这是一份2024年中考物理全真模拟测试卷（二）（江苏省南京市适用），共27页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

学校:___________姓名：___________班级：___________考号：___________
一、选择题（本题12小题，每小题只有一个选项符合题意。每小题2分，共24分）
1．“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下列对诗句中涉及的热现象解释正确的是（ ）
A．“已是悬崖百丈冰”，冰的形成是凝固现象，需要放热
B．“露似真珠月似弓”，露的形成是液化现象，需要吸热
C．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
D．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
2．下列有关声的实验和应用描述正确的是（ ）
A．甲图器材只能探究声音的响度与振幅的关系
B．乙图实验可以直接得出真空不能传声
C．丙图的隔音墙是为了在声源处减弱噪声
D．丁图用B超检查身体，是利用声可以传递信息
3．关于安全用电，下列做法中错误的是 ( )
A．有金属外壳的用电器都使用三脚插头
B．当保险丝熔断，可以用铜丝代替保险丝
C．安装电路时，开关接在用电器和火线之间
D．使用测电笔时，手必须接触笔尾的金属电极

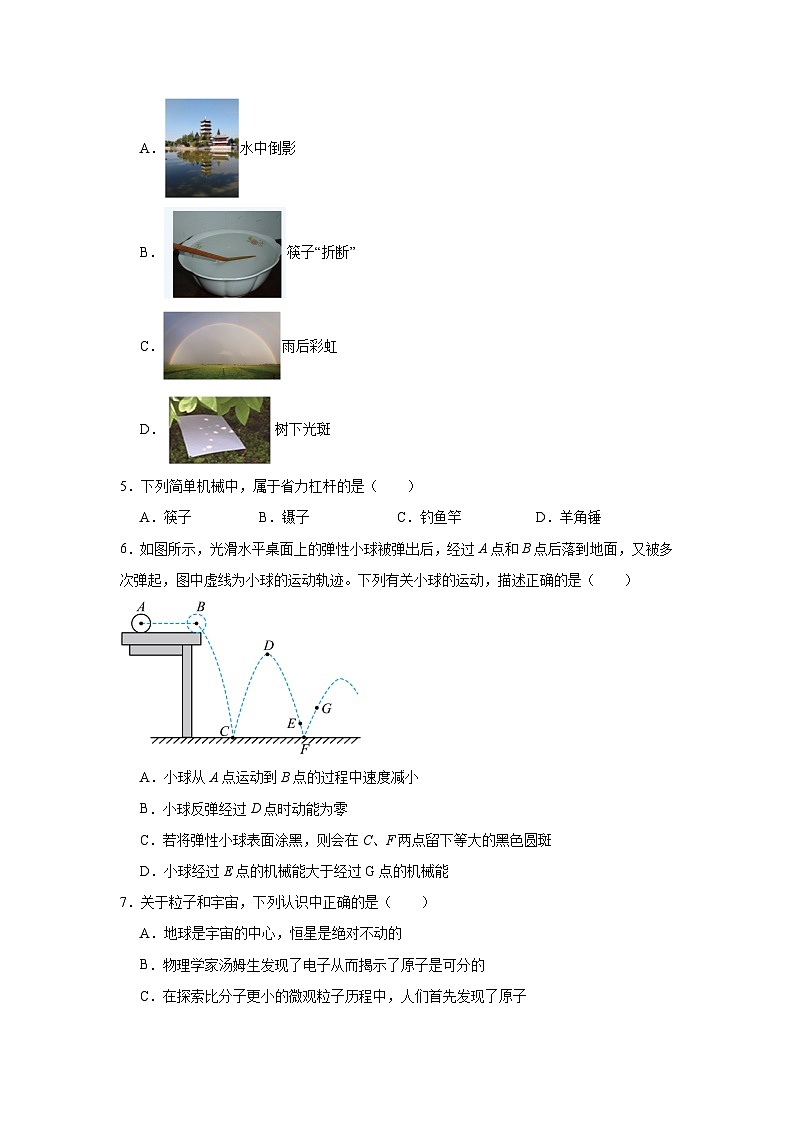

4．下列光现象和“小孔成像”形成原因相同的是（ ）
A．水中倒影
B．筷子“折断”
C．雨后彩虹
D．树下光斑
5．下列简单机械中，属于省力杠杆的是（ ）
A．筷子B．镊子C．钓鱼竿D．羊角锤
6．如图所示，光滑水平桌面上的弹性小球被弹出后，经过A点和B点后落到地面，又被多次弹起，图中虚线为小球的运动轨迹。下列有关小球的运动，描述正确的是（ ）

A．小球从A点运动到B点的过程中速度减小
B．小球反弹经过D点时动能为零
C．若将弹性小球表面涂黑，则会在C、F两点留下等大的黑色圆斑
D．小球经过E点的机械能大于经过G点的机械能
7．关于粒子和宇宙，下列认识中正确的是（ ）
A．地球是宇宙的中心，恒星是绝对不动的
B．物理学家汤姆生发现了电子从而揭示了原子是可分的
C．在探索比分子更小的微观粒子历程中，人们首先发现了原子
D．将两块表面平滑的铅块压紧后，它们会粘在一起是因为分子在运动
8．图甲为探究蜡熔化特点的实验装置，图乙为观察“碘锤”中的物态变化实验装置。已知标准大气压下，水的沸点为100℃、碘的熔点113.5℃。两个实验中，都采用了水浴法加热，以下说法正确的是（ ）

A．蜡和碘都经历了固态变为液态的过程
B．两个实验中的物态变化过程都需要吸热
C．两个实验采用水浴法加热主要都是为了控制温度
D．两个实验采用水浴法加热主要都是为了受热均匀
9．图甲电路中，电源电压U不变，灯泡L标有“”字样，忽略灯泡电阻变化。电流表量程，电压表量程。只闭合开关S、，滑片P位于最右端，小灯泡恰好正常发光；在保障电路安全的前提下，移动滑片P，电流表示数与关系如图乙a所示；当断开闭合S、、时，电流表示数与的关系如图乙b所示，电路总功率的最大值为P，则（ ）

A．B．I1=0.45A C．D． P=1.8W
10．盛有甲、乙两种液体的相同烧杯放在水平桌面上。将两个完全相同的物体A、B放入杯中，静止时如图所示，液面刚好相平。A、B所受浮力分别为和，液体对烧杯底部的压强分别为和，桌面受到压强分别为和。则（ ）

A． B．
C． D．
11．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，其阻值与光照强度大小成反比。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）

A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2消耗的功率变大
12．如图所示，将轻质弹簧竖直固定于地面，上端位于O点时弹簧恰好不发生形变。现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，则小球（ ）

A．在A点时受到弹簧的弹力是由于小球发生形变产生的
B．从A点向上运动过程中，动能先增大后减小
C．从A点运动到O点过程中，弹簧的弹性势能仅转化为小球的重力势能
D．到达最高点时处于平衡状态
二、填空题（本题8小题。每小题3分，共24分）
13．写出以下三种仪器的读数。
（1）图甲中，该物体长度为 cm。
（2）图乙中，此时秒表的示数为 s。
（3）图丙中，电能表示数为 kW·h，为保证安全，使用该电能表的电路最大总功率不能超过 W。

14．汽车涉及很多物理知识。
（1）车上安装了“北斗卫星导航”，它是通过 来传递信息的；
（2）四冲程汽油机的 冲程的能量转化与图甲相同，该冲程中 能转化为 能；
（3）如图乙，加装了尾翼（气流偏导器，截面如图丙所示），汽车在高速行驶过程中对路面的压力增大，这是由于尾翼上方空气流速较 （填“大”或“小”）。

15．关闭家中其他用电器，只用一个电水壶烧水，将质量为1kg、初温为20℃的水烧开（标准大气压下），用时6min，如图乙所示的电能表指示灯闪烁300次。则水吸收的热量为 J，电水壶的实际电功率为 W，电水壶的加热效率是 %（保留整数）。[]

16．如图，滑轮组将重为的重物匀速吊起2m，滑轮组的机械效率为80%，提升重物做的有用功为 J，绳端的拉力为 N，若动滑轮（含吊钩）的质量为100kg，则克服摩擦和钢丝绳重所做的功为 J。

17．如图，一束光在两种介质的界面处同时发生了反射和折射，折射角大小为 。若入射角变为20°，则反射光线和折射光线的夹角 于100°。

18．教育部已将家庭清洁、烹饪等纳入学段目标。小明在妈妈的指导下进入厨房实践，他发现：
（1）将菜刀磨得锋利是通过 来增大压强；
（2）铁锅加热后升温很快，主要是因为铁的 小；
（3）将碗筷放入消毒柜消毒，是利用 外线杀菌消毒。
19．如图所示为多功能飞行器，它具有4个独立旋翼，均可通过无线电进行燥控，在拍摄调查、无人配送等方面具有广阔的前景。某快递公司的一架质量为2kg的无人机载着质量为6kg的货物停在地面上，支架与地面的总接触面积为20cm2，则：（g=10N/kg）

（1）无人机载货停放在地面上时，对地面的压强是 Pa，匀速上升时受到的升力为 ；
（2）该机每个旋翼的电动机额定功率为30W，额定电流为2A，为了保证4个旋翼均能正常工作，则所配电池的电压为 V，电池此时工作的电流为 A；
（3）若这块电池的容量为5000mA·h，电能的80%用于飞行，则充满电后，飞行过程中电池可提供能量 J，若该飞行器最多能持续飞行0.6h，飞行时的实际功率为 W。
20．如图所示电路，电源电压U恒定不变，上标有“300Ω 0.5A”。仅闭合S，滑片P移到最左端，电流表的示数为0.3A，定值电阻和消耗的电功率之比；滑片P向右移到某一位置的过程中，电流表的示数变化了0.2A，电压表的示数变化了2V。则电源电压为 V，的阻值为 Ω。若三个开关都闭合，移动滑片P，电路允许消耗的最大电功率为 W。

三、综合题（本题10小题。共52分）
21．如图，小球从水平面上A点向左运动到达斜面上的B点处，画出小球在A点对桌面压力与在B点所受重力的示意图。
22．在图中，用笔画线代替导线将电灯和开关接到电路中。
23．画出如图中物体AB在平面镜中的像A′B′。
24．在“探究凸透镜成像规律实验”中
（1）组装并调整器材后，如图甲，错误是烛焰中心、光屏中心不在凸透镜的 上；

（2）正确调整器材后，如图乙，此时光屏上有清晰的像，为倒立、 的实像；

（3）接着，在蜡烛与凸透镜之间放置近视眼镜片，光屏上的像变模糊了，为了使光屏上的像再次清晰，只需将光屏 凸透镜；
（4）图丙中，若在α处依次摆放A、有小孔的不透明塑料板，B、平面镜（不考虑厚度），C、凸透镜（），摆放 时，β处没有实像（β处无光屏）。

25．用图甲装置“观察水的沸腾”：

（1）安装器材时点燃酒精灯，是为了正确固定铁圈 的位置；
（2）水沸腾时，气泡的情景如图乙中的 ，此时，温度计示数如图丙，为 ℃，此时大气压 于标准大气压；

（3）水在沸腾时的温度变化特点与 体熔化时的相同；
（4）水沸腾后，若停止加热，水不能继续沸腾，可见，沸腾过程中 （需要/不需要）吸热。
26．如图甲是探究“阻力对物体运动的影响”的实验装置，图乙是探究“物体的动能与质量的关系”的实验装置。

（1）两个实验的共同点是都需控制物体 相同；
（2）甲实验中，是通过 来显示阻力对物体运动影响的；
（3）乙实验中研究的动能是指小球在撞击木块 （选填“前”或“后”）的动能，若mA（4）乙实验中，若先让质量为m的小球从斜面h高处由静止下滑，测出木块被撞击后移动的距离为s1，接着他立即让同一小球仍从斜面h高处由静止下滑，测出木块被撞击后移动的距离为s2，则s1 s2（选填“大于”“小于”或“等于”）。
27．小明在物理实验课上测量一小石块的密度：

（1）调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的 （选填“左”或“右”）侧；
（2）测得小石块质量如图甲所示，之后用细线系好小石块将其浸没在装有40cm3水的量筒中，液面位置如图乙所示，则小石块的密度是 kg/m3；
（3）小明回家后看到爸爸的柜中收藏了好多漂亮的石头，他选出一块石头，利用一个圆柱形透明玻璃杯、一把刻度尺、一个薄塑料袋，测出了石头的密度。他设计的方案如下，请把他的实验步骤补充完整：
①在杯中倒入适量的水，用刻度尺测出水深为h1；
②将石头放入塑料袋中，用嘴向袋内吹气后封口，将袋放入杯中漂浮（袋及袋内气体质量忽略不计），用刻度尺测出此时水深为h2（如图丙）；
③从杯中取出塑料袋，将袋中石头直接浸没在杯内水中，发现石头的吸水性很强，于是他在石头吸足水后，用刻度尺测出此时的水深为h3（如图丁）；
④利用以上三个测量数据可以计算出石头的密度，但测量值 （填“偏大”或“偏小”），于是他再用刻度尺测出 为h4；
⑤该石头较准确的密度表达式ρ石= （用字母表示，ρ水已知）。
28．冬冬和同学们在“探究电流与电阻的关系”的实验过程中：

（1）在连接实验电路时，应将开关处于 状态，闭合开关前，应将滑动变阻器滑片滑到最 端（选填“左”或“右”）；
（2）他们先将R1接入图甲所示的电路中，再依次将定值电阻R2、R3接入a、b间进行实验。每次更换电阻后需将滑片P向 （选填“左”或“右”）端移动，以保持a、b两端的电压不变，他们根据测量数据描绘出了图乙所示的图象，分析图象可知：a、b两端的电压为 V，当电压一定时，通过导体的电流与导体的电阻成 。
29．伴随着“环保低碳、节能减排”的生活新理念，太阳能汽车应运而生。太阳能汽车牵引力的功率约为，车轮与地面的接触总面积为。当汽车与人的总质量为时，该车以的速度沿直线匀速行驶了。请计算该车：
(1)行驶的路程；
(2)对路面的压强；
(3)行驶过程中受到的阻力。
30．某物理研究小组设计了一个压力报警装置，工作原理如图甲所示。为水平杠杆，为支点，：已知报警器的阻值恒为，压力传感器固定放置，压力传感器受到的压力与的阻值变化的关系如图乙所示。当托盘空载时，闭合开关S，电压表的示数为：当托盘所受的压力增大，电压表的示数达到时，报警器开始发出报警信号。托盘、压杆和杠杆的质量均忽略不计，电压表的量程为。
(1)求电源电压。
(2)当报警器开始报警时，压力传感器受到的压力是多大。
(3)当电路输出的电功率与电路在安全状态下输出的最大电功率的比值为时，求托盘受到的压力。
(4)若要增大报警时最大载重量，请写出改进方法。
参考答案：
1．A
【详解】A．冰是水凝固形成的，属于凝固现象，凝固放热，故A正确；
B．露是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故B错误；
C．雾是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故C错误；
D．霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故D错误。
故选A。
2．D
【详解】A．尺子伸出桌面的长度一定，改变用力的大小，可以探究响度与振幅的关系；改变尺子伸出桌面的长度，用相同的力敲击尺子，可以探究音调与频率的关系，故A错误；
B．乙图实验逐渐抽出里面的空气，声音越来越小，通过推理可知：真空不能传声，故B错误；
C．丙图的隔音墙是为了在传播过程中减弱噪声，故C错误；
D．丁图用B超检查身体，医生从中获取病人的病情，是利用声可以传递信息，故D正确。
故选D。
3．B
【详解】A．为了避免金属外壳带电带来的触电事故，金属外壳的用电器使三脚插头，以及时将金属外壳的电导向大地，故A正确，不符合题意；
B．保险丝是用电阻较大、熔点较低的铅锑合金制成的，熔断时，不能用铜丝代替，故B错误，符合题意；
C．安装电路时，开关接在用电器与火线之间，断开开关时才能切断火线与用电器的连接，故C正确，不符合题意；
D．使用测电笔时，手必须接触笔尾金属电极，但不能接触笔尖金属体，故D正确，不符合题意。
故选B。
4．D
【详解】A．水中倒影是平面镜成像现象，是光的反射形成的，故A不符合题意；
B．筷子“折断”是筷子反射的光从水中斜射入空气中发生了折射造成的，故B不符合题意；
C．雨后的彩虹是太阳光经过空气中的小水滴发生折射形成的光的色散现象，故C不符合题意；
D．树下光斑是太阳光穿过树叶之间的小孔，照射在地面上形成的太阳的像，是小孔成像现象，故D符合题意。
故选D。
5．D
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故C 不符合题意；
D．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D符合题意。
故选D。
6．D
【详解】A．小球从A点运动到B点的过程中，因光滑桌面没有摩擦阻力，小球处于平衡状态，其速度大小不变，故A错误；
B．从轨迹来看，小球既有水平方向的速度又有竖直方向的速度，小球在最高点时，竖直方向速度为零，水平方向速度不为零，则小球在D点的动能不为零，故B错误；
C．弹性势能大小与弹性形变程度有关，黑色圆斑的大小能反映小球弹性形变程度，圆斑越大，形变越大，在C点与在F点时，小球的动能与重力势能都为零，而每次小球反弹到的最高点都比上一次的最高点低，说明小球受到空气阻力作用，机械能逐渐变小，所以小球在C点的机械能大于在F点的机械能，故小球在C点的弹性势能大于在F点的弹性势能，小球在C点的圆要大于在F点的圆斑，故C错误；
D．小球在多次弹起过程中，机械能逐渐变小，而E点在G点之前，故小球在G点的机械能小于在E点的机械能，故D正确。
故选D。
7．B
【详解】A．宇宙是无限的，地球不是宇宙的中心；运动总是相对而言的，选取不同的参考系会得出不同结果，故A错误；
BC．在探索微比分子更小的微观粒子的历程中，汤姆生首先发现了电子，从而证明分子和原子都是可以再分的，故B正确，C错误；
D．将两块表面平滑的铅块压紧后，它们会粘在一起是因为分子间存在相互作用的引力，故D错误。
故选B。
8．B
【详解】A．固态的碘受热容易升华，直接从固态变为气态，没有经历了固态变为液态的过程，故A错误；
B．蜡受热要熔化，碘受热要升华，熔化和升华都吸热，故B正确；
CD．使用水浴法对蜡加热目的是为了受热均匀，使用水浴法对“碘锤”加热目的是使碘的温度不高于其熔点，防止碘熔化，故CD错误；
故选B。
9．B
【详解】A．只闭合开关S、，滑动变阻器和灯泡串联接入电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，滑片P位于最右端，此时滑动变阻器接入电路的电阻为0，小灯泡恰好正常发光，电源电压即为灯泡正常工作时电压6V，故A不符合题意；
BC．由乙图可知滑动变阻器接入电路的电阻为R时，通过电路的电流最小，根据欧姆定律可知此时滑动变阻器接入电路的电阻最大，电压表量程，根据串联分压原理可知电压表示数为3V，根据欧姆定律可得此时通过电路的电流为
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压为
代入相关数据即得到
解得
当断开，闭合S、、时，定值电阻和滑动变阻器并联接入电路，电流表测干路电流，由乙图可知滑动变阻器接入电路的电阻为R时，通过电路的电流最大，通过电路的最大电流为，并联电路干路电流等于各支路电流之和，根据欧姆定律可得干路电流为
代入相关数据即得到，
解得
滑动变阻器接入电路的电阻为2R时，通过电路的电流为
故B符合题意，C不符合题意；
D．当断开闭合S、、时，定值电阻和滑动变阻器并联接入电路，电流表测干路电流，电路总功率，电源电压U不变，即当电流表量程达到最大值时，电路总功率的最大为
故D不符合题意。
故选B。
10．B
【详解】由图可知，两个完全相同的物体A、B在甲、乙两种液体中都处于漂浮状态，此时浮力等于重力，所以F浮A=F浮B，又因为V排A又因为甲、乙液面刚好相平，由液体压强公式可知
因为V排A由可知
由可知
而
所以，又因为两烧杯与桌面的接触面积相等，根据可得
综上分析知，故ACD不符合题意，B符合题意。
故选B。
11．C
【详解】A．根据电路图可知，两电阻串联，计数器（电压表）测R1的电压，已知光敏电阻的阻值与光照强度大小成反比，所以激光被遮挡瞬间电阻R1的阻值变大，故A错误；
B．电阻R1变大，由串联电阻的规律可知，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，通过R2的电流变小，故B错误；
C．根据U=IR可知，电流变小时，R2两端的电压变小，由于电源电压不变，由串联电路的电压规律可知，则R1两端的电压变大，故C正确；
D．根据P=I2R可知，电阻R2消耗的功率变小，故D错误。
故选C。
12．B
【详解】A．在A点时受到弹簧的弹力是由于弹簧发生形变产生的，故A错误，不符合题意；
B．从A点向上运动过程中，可分两个阶段，在小球到达O点前的平衡位置，小球所受合力方向向上，速度不断增大，离开O点前的平衡位置后，其所受合力方向向下，速度不断变小，其速度先增大后减小，则动能先增大后减小，故B正确，符合题意；
C．从A点运动到O点过程中，弹簧的弹性势能转化为小球的重力势能和动能，故C错误，不符合题意；
D．小球运动至最高点时，只受重力作用，不是平衡状态，故D错误，不符合题意。
故选B。
13． 3.00 307.5 2023.6 4400
【详解】（1）[1]该刻度尺的分度值是1mm，此时物体的长度是
（2）[2]图中秒表的分度值是0.1s；小表盘是5min多一点，大表盘是7.5s；所以此时秒表的示数为307.5s。
（3）[3]电能表的示数为2023.6 kW·h。
[4]为保证安全，使用该电能表的电路最大总功率不能超过
14． 电磁波 做功 内 机械 小
【详解】（1）[1]电磁波能在真空中传播，可以将信息通过无线电的方式传输到世界各地。车上安装“北斗卫星导航”，是通过电磁波来传递信息的。
（2）[2][3][4]由图甲知，点火爆炸装置将燃料的化学能转化为内能，再将内能转化为盖子的机械能，这一过程将化学能转化为内能，内能转化为机械能，与四冲程汽油机的做功冲程相同。
（3）[5]由图丙可知，由于气流偏导器上表面平直，下表面凸起，当车高速行驶时，气流偏导器的上方空气流速小，压强大；下方空气流速大，压强小，对尾翼产生一个向下的压强差，从而增大汽车对路面的压力。
15． 3.36×105 1000 93
【详解】[1]在一个标准大气压下，将质量为1kg、初温为20℃的水烧开，温度变化了80℃，则水吸收的热量为
[2]用时6min，如图乙所示的电能表指示灯闪烁300次，则电能表消耗的电能为
则电热水壶的功率为
[3]电水壶的加热效率为
16．
【详解】[1]滑轮组提升重物做的有用功为
[2]如图所示，动滑轮是绕了3条绳，n=3，则绳子自由端移动的距离为
滑轮组的机械效率为80%，绳子自由端拉力做功为
绳端的拉力为
[3] 若动滑轮（含吊钩）的质量为100kg，则滑轮组对动滑轮（含吊钩）做功为
滑轮组所做的额外功为
则克服摩擦和钢丝绳重所做的功为
17． 60° 大
【详解】[1]如图所示，∠GOF=∠EOF，则说明FB是法线，AD是两种介质的分界面。根据光的反射规律和折射规律可知，入射光线与反射光线分居法线两侧，入射光线与折射光线分居法线两侧，这可以判断出GO是入射光线，OE是反射光线，OC是折射光线，∠COB是折射角，因为∠COD=30°，所以折射角大小为
[2]如图所示，因为∠AOG=60°，所以反射角等于入射角为
则反射光线和折射光线的夹角为
若入射角变为20°，则反射角也变为20°，即∠DOE=70°。根据光的折射规律可知，入射角减小，折射角减小，即。此时，反射光线和折射光线的夹角为
即反射光线和折射光线的夹角大于100°。
18． 减小受力面积 比热容 紫
【详解】（1）[1] 将菜刀的刀刃磨得锋利，是减小刀和被切物体的受力面积，这是通过减小受力面积增大压强的。
（2）[2] 铁锅加热后升温很快，主要是因为铁的比热容较小。如果加热装置相同，不同物体在相同时间吸收的热量相同，比热容越小，变化的温度越大，也就是比热容越小升温越快。
（3）[3]因为高能量紫外线可以破坏生物的病原体，从而达到消毒杀菌的目的，所以消毒柜一般采用紫外线杀菌。
19． 4×104 80 15 8 2.16×105 100
【详解】（1）[1]无人机载货停放在地面上时，对地面的压力等于无人机和货物的总重力
F=G=mg=(2+6)kg×10N/kg=80N
对地面的压强
[2]匀速上升时受平衡力作用，竖直向上的升力等于竖直向下的重力，即升力为80N。
（2）[3]由P=UI可得，所配电池的电压
[4]电动机并联，电池此时工作的电流
I总=4I=4×2A=8A
（3）[5]电池的输出电压为15V，容量为5000mA·h，则电池储存的能量（即在飞行过程中电池可提供能量）
W=UIt=15V×5000×10-3A×3600s=2.7×105J
当电池电能的80%用于飞行时，电能转化为的机械能
W机械=W×80%=2.7×105J×80%=2.16×105J
则飞行时的实际功率
20． 12 10 25.2
【详解】[1][2]由图可知，仅闭合S，滑片P移到最左端时，此时电路为串联电路，电流表测电路电流，电压表测R1两端的电压，由可得
滑片P向右移到某一位置的过程中，电流表的示数变化了0.2A，电压表的示数变化了2V。该电路为串联电路，电压表测R1两端的电压，因此R1的阻值为
R3的阻值为
仅闭合S，滑片P移到最左端时，此时电路为串联电路，R1和R3的总电压就是电源电压，电源电压为
[3]三个开关都闭合，该电路为并联电路，滑动变阻器接入电路电阻最小时，电路消耗的电功率最大，滑动变阻器接入电路的最小阻值为
根据串联电路电阻规律可得
带入数值得
解得
电路允许消耗的最大电功率为
21．
【详解】小球在A点对桌面压力的作用点在接触点上，方向为垂直桌面向下；在B点所受重力作用点在球心上，方向为竖直向下，如下图所示：
22．
【详解】灯泡接法:火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如图所示:
23．
【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示
24． 主光轴 放大 远离 B
【详解】（1）[1]如图甲所示，烛焰中心和光屏中心不在凸透镜的主光轴上，烛焰的光无法经凸透镜折射后在光屏上成像。
（2）[2]如图乙所示，物距小于像距，根据凸透镜成像规律，属于物距大于一倍焦距小于二倍焦距时，在光屏上成放大、倒立的实像。
（3）[3]近视镜片是凹透镜，在蜡烛与凸透镜之间放置凹透镜，是利用了凹透镜对光线的发散作用，使光线经过透镜折射后范围变大，成像距离更远，为了使光屏上的像再次清晰，只需将光屏远离凸透镜。
（4）[4]如图丙所示，在α处依次摆放A、有小孔的不透明塑料板，B、平面镜（不考虑厚度），C、凸透镜（），其中只有放平面镜时，β处没有实像，因为平面镜成的是虚像，其本质是光的反射。
25． A D 98 低
晶
需要
【详解】（1）[1]实验过程中，应该用酒精灯的外焰进行加热，组装器材时，应从下至上安装，故安装器材时点燃酒精灯，是为了正确固定铁圈A的位置。
（2）[2][3][4]水沸腾前，气泡由大到小，沸腾时，气泡由小到大，故水沸腾时，气泡的情景如图乙中的D所示；由丙图可知，此时温度计示数为98℃；在一个标准大气压下，水的沸点为100℃，水的沸点随气压的降低而减小，故此时大气压低于一个标准大气压。
（3）[5]水沸腾的特点是持续吸热，但温度保持不变，晶体熔化时的特点也是持续吸热，但温度保持不变，故水在沸腾时的温度变化特点与晶体熔化时的相同。
（4）[6]水沸腾需满足两个条件，一是温度要达到水的沸点，二是要持续吸热，若停止加热，水不能继续沸腾，说明沸腾过程中需要不断吸热。
26． 水平初速度 小车在水平面运动的距离 前 小球的质量越大，木块被撞击的越远 大于
【详解】（1）[1]两实验中，都控制物体从同一高度自由下滑，是为了保证物体到水平面时的初速度相同。
（2）[2]甲实验探究阻力对物体运动的影响，小车从斜面上同一高度由静止滑下，接触面的粗糙程度不同，小车滑动的距离不同，因此，是通过小车在不同表面上运动距离的远近来显示阻力对物体运动的影响的，阻力越小，小车速度变化越慢，若不受阻力，小车将匀速直线运动。
（3）[3][4]乙实验中研究的动能是指小球在撞击木块前的动能；让质量不同小球从同一高度滚下（速度相同），发现小球的质量越大、木块被撞击的越远，说明物体的速度一定时，质量越大，动能越大。
（4）[5]第一次实验时，小球刚滚下斜面就撞击到木块，第二次实验时，小球在水平面上滚动了一段距离后才撞击到木块，小球在运动的过程中克服摩擦力做功，部分机械能转化为内能，因此小球第二次撞击木块时的机械能比第一次小，所以木块移动的距离s1>s2。
27． 左 2.42×103 偏大 取出石块后烧杯中水的深度
【详解】（1）[1]调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的左侧。
（2）[2]把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则石块的质量等于砝码的质量加上游码所对应的刻度(游标分度值为0.2 g)，即
m=20 g+4.2 g=24.2 g
在量筒中装入40 cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所示，石块和水的总体积为50 cm3，则小石块的体积为
V=50 cm3-40 cm3=10 cm3
小石块的密度是
（3）④[3][4]若考虑到石头吸水，则h3值偏小，故会导致石头的测量体积偏小，由可知，测量密度偏大，接下来他再用刻度尺测出取出石块后烧杯中水的深度为h4。
⑤[5]设圆柱形透明玻璃杯内侧的横截面积为S，放石头的塑料袋排开水的体积为
由阿基米德原理，塑料袋受到的浮力
因漂浮，故
即
故
石块的体积
石头的密度
28． 断开 左 左 2 反比
【详解】（1）[1][2]在连接实验电路时，为保护电路，开关应处于断开状态，闭合开关前，应将滑动变阻器滑片滑到阻值最大处的，即最左端。
（2）[3]根据串联分压原理可知，将定值电阻改接成较大的电阻后，其分得的电压增大；探究电流与电阻的实验时，应控制电阻两端的电压不变，所以应使电阻两端的电压减小为原来的电压值，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动以保持a、b两端的电压不变。
[4][5]根据图乙所示的图象可知，a、b两端的电压为
为一定值，故可得出：当电压一定时，通过导体的电流与导体的电阻成反比。
29．(1)；(2)；(3)
【详解】(1)由公式
计算得汽车的路程
(2)汽车对水平地面的压力
汽车对地面的压强
(3)汽车速度
由公式
可计算汽车的牵引力
汽车做匀速直线运动，处于平衡状态，由平衡条件可得阻力
答：(1)行驶的路程为。
(2)对路面的压强为。
(3)行驶过程中受到的阻力为。
30．(1)；(2)；(3)；(4)见解析
【详解】(1)当托盘空载时，电路中的电流为
此时传感器的电阻为，则电源电压为
(2)当报警器开始报警时，电路中的电流为
两个电阻串联，则传感器的电阻为
从图乙可知，此时传感器受到的压力为。
(3)要保证电路安全，即
由于，可得，此时电路的输出功率为
则
由图乙可知当压力传感器时，压力传感器受到的压力为；由杠杠平衡条件可知，托盘受到的压力为
(4)根据杠杆平衡条件可知，要增大报警重量可以将承压点向左移动，此时力臂变小，报警所需的重量增大。
答：(1)电源电压为；
(2)当报警器开始报警时，压力传感器受到的压力是；
(3)托盘受到的压力为；
(4)将点托盘位置向左移动。
