2022年江苏省南京市中考物理模拟1（中考改编题）
展开
这是一份2022年江苏省南京市中考物理模拟1（中考改编题），共36页。

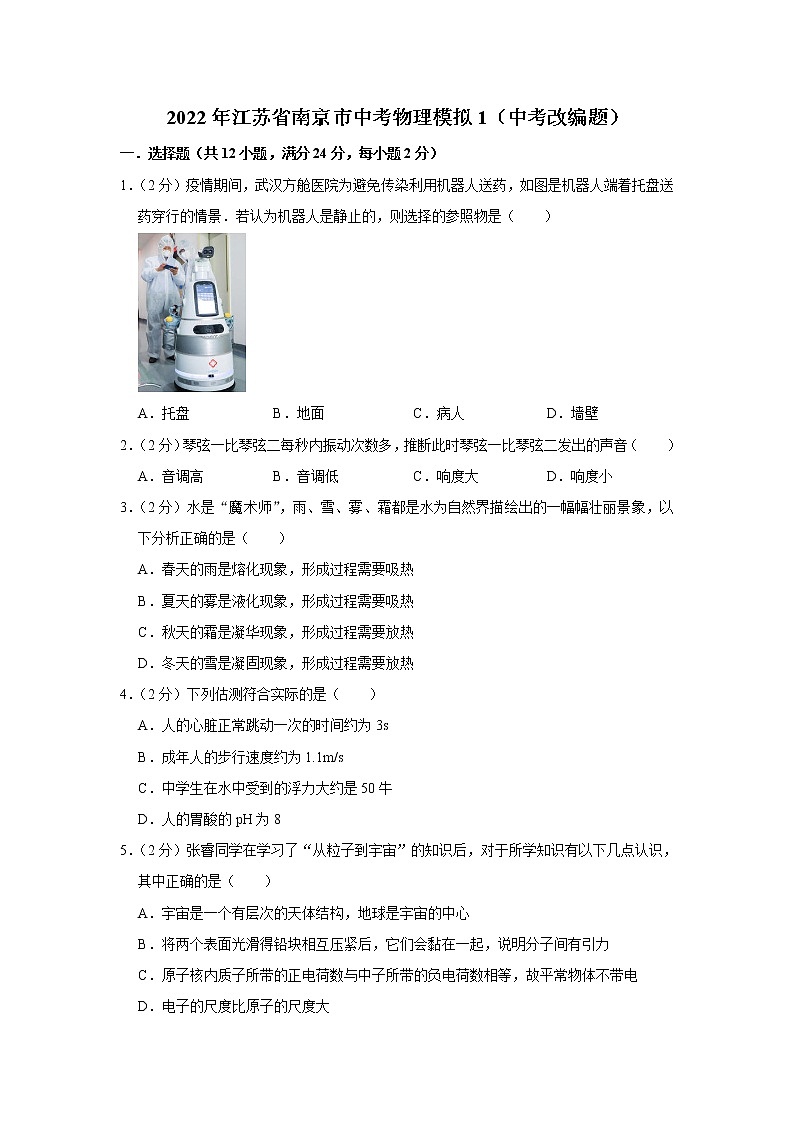

2022年江苏省南京市中考物理模拟1（中考改编题）
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）疫情期间，武汉方舱医院为避免传染利用机器人送药，如图是机器人端着托盘送药穿行的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．托盘 B．地面 C．病人 D．墙壁
2．（2分）琴弦一比琴弦二每秒内振动次数多，推断此时琴弦一比琴弦二发出的声音（ ）
A．音调高 B．音调低 C．响度大 D．响度小
3．（2分）水是“魔术师”，雨、雪、雾、霜都是水为自然界描绘出的一幅幅壮丽景象，以下分析正确的是（ ）
A．春天的雨是熔化现象，形成过程需要吸热
B．夏天的雾是液化现象，形成过程需要吸热
C．秋天的霜是凝华现象，形成过程需要放热
D．冬天的雪是凝固现象，形成过程需要放热
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大

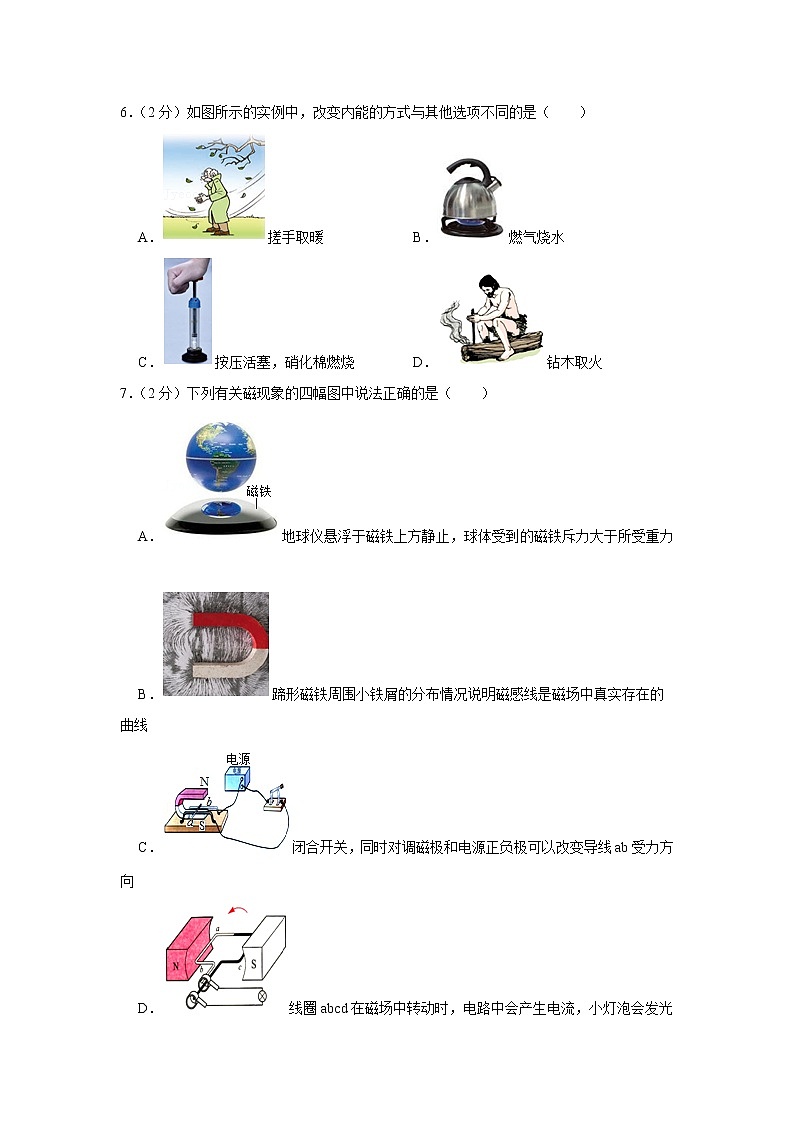

6．（2分）如图所示的实例中，改变内能的方式与其他选项不同的是（ ）
A．搓手取暖 B．燃气烧水
C．按压活塞，硝化棉燃烧 D．钻木取火
7．（2分）下列有关磁现象的四幅图中说法正确的是（ ）
A．地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力
B．蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线
C．闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向
D．线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光
8．（2分）北京冬奥会一周年活动于2月4日晚在国家游泳中心举行，冬奥会要来了！如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是（ ）
A．跳台滑雪运动员在空中下落的过程中，受平衡力作用
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳雪台运动员在空中下落的过程中，重力势能减小
D．单板滑雪时，运动员单板踩在雪地上增大了对雪地的压强
9．（2分）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
11．（2分）诸葛亮曾放飞后入称为“孔明灯”的灯笼，当“孔明灯”停在高空时，下列正确的是（ ）
A．孔明灯受到的重力小于浮力
B．孔明灯受到的重力等于浮力
C．孔明灯内气体的密度等于灯外空气密度
D．孔明灯内气体的密度大于灯外空气密度
12．（2分）如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪所测体重越大，电路消耗的电功率越大
D．体重测量仪电路由于缺少开关，始终处于通路
二．填空题（共7小题，满分26分）
13．（4分）第八届全国人民代表大会通过了《中华人民共和国环境噪声污染防治法》，用法律的手段保护和改善生活环境，保障人体健康，促进经济和社会的发展。小明周末在家里看电视，为了不打扰邻居他将声音关小，这是在 处减弱噪声；突然，乌云密布、雷电交加，雷雨中，小明看到闪电后2.5s才听到雷声，响雷处距离小明大约有 m。（声音在空气中的传播速度为340m/s）。假设光速变成3m/s，我们的生活情景可能会发生变化，请你写出可能发生的情景一例： 。
14．（3分）如图所示装置中，长木板甲重20N，物体乙重10N。甲、乙之间用一根轻绳通过定滑轮相连，当水平方向的拉力F的大小为8N时，长木板甲恰能在光滑的水平桌面上以v甲＝1.5m/s，向左做匀速直线运动。不计滑轮处摩擦，绳子拉物体乙的功率是 W。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 。（均选填图序）
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
17．（3分）小敏同学用导线绕成一个螺线管，通电后小磁针指向如右图所示。则通电螺线管的左端是 极，A端为电源的 极。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 A，通电1min后，R1所产生的热量为 J。
19．（3分）如图是小明设计的一个简易电子身高测量仪的示意图。其中电源电压恒为6V；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小英的身高进行了测量，测出身高为1.6m，此时电流表示数为0.15A，电压表示数为3V，滑片恰在电阻棒ab的中点位置。则电阻棒的总电阻是 Ω；电阻R0的电阻是 Ω，当测小天身高时，电压表示数为3.6V，则小天的身高为 m。
三．作图题（共11小题，满分50分）
20．（2分）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
21．（2分）如图所示，物体A放在水平平板车上，随车一起向右匀速直线运动，请画出物体A所受力的示意图（不计空气阻力）。
22．（2分）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 （选填“放大”、“缩小”，或“等大”）的 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 （选填“减小”或“增大”），当u＞2f时，物体移动速度 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 移动（选填“左”或“右”）。
24．（3分）图所示的是小明同学“探究影响滑动摩擦力大小的因素”的实验，铁块和木块的大小和形状完全相同。
（1）实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与实际摩擦力相比是偏大还是偏小？
（2）分析比较甲、乙两图弹簧测力计示数，得到的结论是什么？
（3）图乙、丙所示的实验过程，探究的问题是什么？
（4）图丁是小红同学对实验方案的改进，D是一个电动装置，可带动木板匀速运动，请你指出小红同学方案的优点。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 态，0～5min比15～20min升温快的原因是： ；
（3）图乙中，物体在A点时具有的内能 在B点时的内能。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 cm，质量为2.7 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 。（填序号）
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 。
（3）由图中的数据信息，测出该未知液体的密度为 g/cm3。
28．（8分）小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。
（1）小宇设计了图甲所示电路，他应选规格为 的滑动变阻器才能完成实验。
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小宇排除故障后，继续实验，实验中，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 W，此时滑动变阻器接入由路的阻值约为 Ω（计算结果保留一位小数）。
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是： Ω到 Ω；若实验中某两次接入的定值电阻之比为1：2，则滑动变阻器的功率之比是 。
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是 。
A.两种方案都能
B.两种方案都不能
C.方案1不能，方案2能
D.方案1能，方案2不能
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）测试时，月球车行驶的速度；
（2）测试时，月球车对水平地面的压强；
（3）登月后，月球车在月球上的质量。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
2022年江苏省南京市中考物理模拟1（中考改编题）
参考答案与试题解析
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）疫情期间，武汉方舱医院为避免传染利用机器人送药，如图是机器人端着托盘送药穿行的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．托盘 B．地面 C．病人 D．墙壁
【解答】解：以地面、病人、墙壁为参照物，机器人与地面、病人、墙壁的位置在不断的变化，故机器人是运动的；故BCD不符合题意；
以托盘为参照物，机器人与托盘的位置没有变化，故机器人是静止的；故A符合题意。
故选：A。
2．（2分）琴弦一比琴弦二每秒内振动次数多，推断此时琴弦一比琴弦二发出的声音（ ）
A．音调高 B．音调低 C．响度大 D．响度小
【解答】解：频率决定声音的音调，频率来描述物体振动的快慢，琴弦一比琴弦二每秒内振动次数多，说明琴弦一频率高，则此时琴弦一比琴弦二发出的声音的音调高。
故选：A。
3．（2分）水是“魔术师”，雨、雪、雾、霜都是水为自然界描绘出的一幅幅壮丽景象，以下分析正确的是（ ）
A．春天的雨是熔化现象，形成过程需要吸热
B．夏天的雾是液化现象，形成过程需要吸热
C．秋天的霜是凝华现象，形成过程需要放热
D．冬天的雪是凝固现象，形成过程需要放热
【解答】解：A、春天的雨是液化现象，形成过程需要放热，故A错误。
B、夏天的雾是水蒸气的液化现象，形成过程需要放热，故B错误。
C、秋天的霜是水蒸气的凝华现象，形成过程需要放热，故C正确。
D、冬天的雪是水蒸气的凝华现象，形成过程需要放热，故D错误。
故选：C。
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际；
B、成年人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。符合实际；
C、中学生在水中接近漂浮状态，受到的浮力与体重差不多，在500N左右。不符合实际；
D、正常情况下人的胃酸的PH值在0.8～1.5之间。不符合实际。
故选：B。
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
【解答】解：A、宇宙没有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，而地球只不过是太阳的一颗行星，故A错误；
B、因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压后，它们会黏在一起，故B正确；
C、原子核内中子不带电，带电的是核外电子，故C错误；
D、电子的尺度比原子的尺度小，故D错误。
故选：B。
6．（2分）如图所示的实例中，改变内能的方式与其他选项不同的是（ ）
A．搓手取暖 B．燃气烧水
C．按压活塞，硝化棉燃烧 D．钻木取火
【解答】解：A、搓手取暖时，手相互摩擦做功，是通过做功改变物体内能；
B、烧水时，水吸收热量，温度升高，是通过热传递改变物体内能；
C、向下按压活塞，压缩空气，使空气内能增加，是通过做功改变物体内能；
D、钻木取火，克服摩擦做功，是通过做功改变物体内能；
综上所述，选项B与其他选项改变物体内能的方式不同。
故选：B。
7．（2分）下列有关磁现象的四幅图中说法正确的是（ ）
A．地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力
B．蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线
C．闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向
D．线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光
【解答】解：
A、地球表面的一切物体都受到重力的作用，磁悬浮地球仪悬浮于空中是因为受到的重力和磁场力是一对平衡力，故A错误；
B、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故B错误；
C、对调磁极的同时改变电流方向时，磁场力的方向不变，所以导线ab受力方向不变，故C错误；
D、线圈在磁场中转动，其中的ab、cd两边切割磁感线。根据感应电流产生的条件可以确定此时会产生感应电流，因此小灯泡会发光，故D正确。
故选：D。
8．（2分）北京冬奥会一周年活动于2月4日晚在国家游泳中心举行，冬奥会要来了！如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是（ ）
A．跳台滑雪运动员在空中下落的过程中，受平衡力作用
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳雪台运动员在空中下落的过程中，重力势能减小
D．单板滑雪时，运动员单板踩在雪地上增大了对雪地的压强
【解答】解：A、跳台滑雪运动员在空中下落的过程中，其速度大小改变，运动状态改变，所以受非平衡力作用。故A错误；
B、短道速滑运动员在转弯滑行的过程中，运动方向改变，故运动状态改变。故B错误；
C、跳台滑雪运动员在空中下落的过程中，质量不变，高度减小，故重力势能变小。故C正确；
D、根据影响压力作用效果的因素可知，在压力一定时，运动员单板踩在雪地上，增大了受力面积，从而减小了对雪地的压强。故D错误。
故选：C。
9．（2分）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路
【解答】解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；
ab间电压表有示数，说明a到电源负极、b到电源正极之间都是通路；
cd间电压表有示数，说明d到电源负极、c到电源正极之间都是通路；
bc间电压表无示数，说明c到电源负极间有断路或bc间有短路；
所以符合条件的只有C。
故选：C。
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
【解答】解：A、掬水月在手，是由光的反射形成的，属于平面镜成像现象；弄花香满衣是因为香气分子在不停地做无规则运动，扩散到衣服的缘故；该项说法正确；
B、“人面桃花相映红”﹣﹣桃花不是光源，它是将太阳光中的红光反射照在人的脸上，在从人脸上反射出来，人脸就呈现红色；该项说法错误，符合题意；
C、“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的高度减小，重力势能减小，下落时运动越来越快，动能增大，重力势能转化为动能；该项说法正确；
D、“姑苏城外寒山寺，夜半钟声到客船”﹣﹣钟发出声音是由于钟在振动；该项说法正确；
故选：B。
11．（2分）诸葛亮曾放飞后入称为“孔明灯”的灯笼，当“孔明灯”停在高空时，下列正确的是（ ）
A．孔明灯受到的重力小于浮力
B．孔明灯受到的重力等于浮力
C．孔明灯内气体的密度等于灯外空气密度
D．孔明灯内气体的密度大于灯外空气密度
【解答】解：空中的“孔明灯”静止时受到重力和浮力的作用，这两个力是一对平衡力，大小相等；
气体具有热胀冷缩的性质，灯罩内的气体被加热，体积膨胀，密度减小，而灯罩外空气密度不变，所以，罩内气体的密度小于灯罩外空气的密度，故ACD错误，B正确。
故选：B。
12．（2分）如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪所测体重越大，电路消耗的电功率越大
D．体重测量仪电路由于缺少开关，始终处于通路
【解答】解：
A、由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
BC、体重测量仪所测体重越大，在杠杆的作用下滑片上移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即体重显示表的示数越大，故B错误；
由P＝UI可知，电路消耗的电功率越大，故C正确；
D、当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故D错误。
故选：C。
二．填空题（共7小题，满分26分）
13．（4分）第八届全国人民代表大会通过了《中华人民共和国环境噪声污染防治法》，用法律的手段保护和改善生活环境，保障人体健康，促进经济和社会的发展。小明周末在家里看电视，为了不打扰邻居他将声音关小，这是在 声源 处减弱噪声；突然，乌云密布、雷电交加，雷雨中，小明看到闪电后2.5s才听到雷声，响雷处距离小明大约有 850 m。（声音在空气中的传播速度为340m/s）。假设光速变成3m/s，我们的生活情景可能会发生变化，请你写出可能发生的情景一例： 看电视时，先听到声音，后看到对应的图象（或先听到雷声后看到闪电） 。
【解答】解：（1）看电视时为了不打扰邻居将声音关小，这是在声源处减弱噪声。
（2）由v＝得，响雷处距小明大约为：
s＝vt＝340m/s×2.5s＝850m；
（3）假如光速只有3m/s，看电视时，先听到声音，后看到对应的图象；先听到雷声后看到闪电。
故答案为：声源；850；看电视时，先听到声音，后看到对应的图象（或先听到雷声后看到闪电）。
14．（3分）如图所示装置中，长木板甲重20N，物体乙重10N。甲、乙之间用一根轻绳通过定滑轮相连，当水平方向的拉力F的大小为8N时，长木板甲恰能在光滑的水平桌面上以v甲＝1.5m/s，向左做匀速直线运动。不计滑轮处摩擦，绳子拉物体乙的功率是 6 W。
【解答】解：先分析甲的受力情况：由图可知，甲一共受到三个力：向左的拉力、乙和甲之间的摩擦力、绳子对甲向右的拉力，长木板向左匀速运动时，乙物体向右匀速运动，乙受到绳子向右的拉力和向左的摩擦力是一对平衡力，二力大小相等；因力的作用是相互的，则甲、乙受到的摩擦力大小相等，均等于绳子向右的拉力，即F拉＝f；
由于甲做匀速直线运动，所以这两个力之和等于8N，则长木板甲与物体乙之间摩擦力为f＝＝＝4N，绳子对乙的拉力也是4N。
由定滑轮的特点可知，物体乙的速度和甲的移动速度相同，也是1.5m/s，所以绳子对物体乙的功率：P＝＝＝Fv＝4N×1.5m/s＝6W。
故答案为：6。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 压强 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 压强 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 DC ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 ABC 。（均选填图序）
【解答】解：（1）液体内部向各个方向都有压强，观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有压强的作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有压强的作用。
（2）说明“压强随深度的增大而增大”，此时液体的种类相同，但所处的深度不同，且越深，U形管中的高度差越大，故分析上述几个图象可知，DC两次实验可以说明上述问题；
说明“在液体内部同一深度向各个方向的压强相等”，即此时液体的种类相同，浸入液体的深度相同，但金属盒的方向不同，会发现U形管中的高度差相等，故ABC三次实验能说明上述问题。
故答案为：（1）压强；压强； （2）D、C； A、B、C。
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 做功 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 0.084 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在 不停地做无规则的运动
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
【解答】解：
（1）水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
（2）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
由η＝得天然气完全燃烧放出的热量：
Q放＝＝＝3.36×106J，
由Q放＝Vq得需完全燃烧天然气的体积：
V气＝＝＝0.084m3。
（3）当天然气泄漏时，人闻到天然气的气味，说明了分子在不停地做无规则运动，是扩散现象。
故答案为：做功；0.084；不停地做无规则的运动。
17．（3分）小敏同学用导线绕成一个螺线管，通电后小磁针指向如右图所示。则通电螺线管的左端是 S 极，A端为电源的 负 极。
【解答】解：
小磁针静止时，其S极靠近螺线管的右端，根据异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极。
根据螺线管的右端为N极以及图示的线圈绕向，利用安培定则可知，电流从螺线管的右端流入、左端流出，从而可以确定B端为电源的正极，A端为负极。
故答案为：S；负。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 0.1 A，通电1min后，R1所产生的热量为 24 J。
【解答】解：将电阻R1和R2串联，根据串联电路中总电阻等于各分电阻之和可得，电路中的总电阻：
R＝R1+R2＝40Ω+20Ω＝60Ω，
由欧姆定律可得，电路中的电流：
I＝＝＝0.1A，
因为串联电路电流处处相等，所以通过R1和R2的电流都为0.1A。
通电1min后，R1所产生的热量：
Q1＝I2R1t＝（0.1A）2×40Ω×60s＝24J。
故答案为：0.1；24。
19．（3分）如图是小明设计的一个简易电子身高测量仪的示意图。其中电源电压恒为6V；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小英的身高进行了测量，测出身高为1.6m，此时电流表示数为0.15A，电压表示数为3V，滑片恰在电阻棒ab的中点位置。则电阻棒的总电阻是 40 Ω；电阻R0的电阻是 20 Ω，当测小天身高时，电压表示数为3.6V，则小天的身高为 1.7 m。
【解答】解：由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压。
（1）由题意可知，当P在中点时，U中＝3V，I中＝0.15A，
由I＝可得，滑动变阻器接入电路的阻值：R中＝＝＝20Ω，
电阻棒的总电阻：R总＝2R中＝2×20Ω＝40Ω；
（2）因串联电路两端电压等于各部分电压之和，滑片在中点时，R0两端电压：U0＝U﹣U中＝6V﹣3V＝3V，
电阻R0的电阻：R0＝＝＝20Ω；
（3）当测小天身高时，R0两端电压：U0′＝U﹣U1＝6V﹣3.6V＝2.4V，
此时电路的电流：I＝＝＝0.12A，
滑动变阻器接入电路的阻值：R＝＝＝30Ω，
已知R总长为40cm，滑动变阻器的总电阻为40Ω，则1cm的电阻为1Ω，30Ω接入电路的长度为30cm，小天的身高是1.6m﹣0.2m+0.3m＝1.7m；
故答案为：40；20；1.7。
三．作图题（共11小题，满分50分）
20．（2分）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【解答】解：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。如图：
。
21．（2分）如图所示，物体A放在水平平板车上，随车一起向右匀速直线运动，请画出物体A所受力的示意图（不计空气阻力）。
【解答】解：物体A放在水平平板车上，随车一起向右匀速直线运动，物体A与平板车之间没有发生相对运动，也没有相对运动的趋势，故物体A不受摩擦力；
不计空气阻力，物体A受到重力和支持力的作用，并且这两个力是一对平衡力，从物体A的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F表示，因为这两个力是一对平衡力，所以作图时两条线段长度相等，如图所示：
22．（2分）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
【解答】解：
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和右孔之间。如图所示：
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ 10.0 cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 同一高度 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 缩小 （选填“放大”、“缩小”，或“等大”）的 实 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 增大 （选填“减小”或“增大”），当u＞2f时，物体移动速度 大于 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 左 移动（选填“左”或“右”）。
【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）实验前，将烛焰、凸透镜、光屏的中心调整到在同一直线上并在同一高度上，这样像才能呈在光屏的中央；
（3）由于凸透镜的焦距是10.0cm，当物体在10.0cm处时，物距为50.0cm﹣10.0m＝40.0cm，物距大于二倍焦距，成倒立缩小的实像；
（4）由图像丙可知，凸透镜成实像时物距逐渐减小，像距逐渐增大；如图丙所示当u＞2f时（即u＞20cm），物距增大时，像距减小得越来越慢，则该过程中物体移动的速度大于像移动的速度；
（5）近视眼镜镜片是凹透镜，凹透镜对光线有发散作用，能使会聚光线推迟会聚，所以光屏要远离凸透镜，现在将近视镜取下，光线会聚提前，要在光屏上得到清晰的像，光屏靠近透镜，故光屏向左移动。
故答案为：（1）10.0；（2）同一高度；（3）缩小；实；（4）增大；大于；（5）左。
24．（3分）图所示的是小明同学“探究影响滑动摩擦力大小的因素”的实验，铁块和木块的大小和形状完全相同。
（1）实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与实际摩擦力相比是偏大还是偏小？
（2）分析比较甲、乙两图弹簧测力计示数，得到的结论是什么？
（3）图乙、丙所示的实验过程，探究的问题是什么？
（4）图丁是小红同学对实验方案的改进，D是一个电动装置，可带动木板匀速运动，请你指出小红同学方案的优点。
【解答】解：（1）当物体保持静止或做匀速直线运动时受平衡力，此时滑动摩擦力等于测力计的拉力，
因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小；
（2）（甲）、（乙）两图，接触面粗糙程度相同，乙图对水平面的压力大，滑动摩擦力大。所以在接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）图（乙）、（丙）中铁块和木块叠在一起，对水平面的压力相同，接触面的粗糙程度不同，是探究在压力相同时滑动摩擦力与接触面粗糙程度的关系；
（4）D是电动装置，电动机匀速转动这样可保证弹簧测力计读数较稳定，方便准确读，且易于保持长木板进行匀速直线运动，定滑轮不省力，改变了力的方向，弹簧测力计读数等于摩擦力。
故答案为：（1）偏小；（2）接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）在压力相同时滑动摩擦力与接触面粗糙程度的关系；
（4）弹簧测力计读数较稳定，方便准确读，且易于保持长木板进行匀速直线运动。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 晶体 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 固 态，0～5min比15～20min升温快的原因是： 水的比热容比冰的比热容大 ；
（3）图乙中，物体在A点时具有的内能 小于 在B点时的内能。
【解答】解：（1）根据图像可知冰在熔化过程中温度保持不变，所以冰是晶体；
（2）由图像可知，第3min时，物质处于零下温度，没有熔化，故此时物质处于固态；
根据，0～5min和15～20min，加热时间相同，故吸收热量相同，物质的质量也无变化，由于水的比热容比冰的比热容大，故水的温度变化量小于冰的温度变化量，即冰比水升温快，所以0～5min比15～20min升温快的原因是水的比热容比冰的比热容大；
（3）晶体在熔化过程中，温度保持不变，但持续吸热，故内能也会不断增加，所以物体在A点时具有的内能小于在B点时的内能。
故答案为：（1）晶体；（2）固，水的比热容比冰的比热容大；（3）小于。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 4.00 cm，质量为2.7 g 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 AD 。（填序号）
【解答】解：（1）根据图中显示，刻度尺的最小分度值为1mm，被测物体的起始刻度是3.00cm，末端刻度是7.00cm，该乒乓球的直径是7.00m﹣3.00cm＝4.00cm；
据生活经验可知，乒乓球的质量很轻，故单位应选择g，即质量为2.7g；
（2）从倒置的漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小、压强大；这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球；其原理是流体压强与流速的关系；
A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来；原理相同，故A正确；
B、杯中装满水后倒置，纸片不会掉下来，是因为被大气压给“支持”住了，即大气压对纸片有个向上的压强；原理不同，故B错误；
C、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系；原理不同，故C错误；
D、台风掀翻屋顶的瓦是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差；原理相同，故D正确。
故答案为：（1）4.00；g；（2）AD。
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 AB （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 天平恢复水平平衡 。
（3）由图中的数据信息，测出该未知液体的密度为 1.25 g/cm3。
【解答】解：（1）因为没有砝码，不能直接测量液体的质量，故利用等量代换m液＝m水来测量液体质量，所以只要调节天平水平平衡，再往两烧杯中加入水和液体使天平恢复水平平衡时，液体和水的质量就相等，由图甲知，指针左偏，故可向右调节平衡螺母或向右移动游码使天平水平平衡，
（2）往右边烧杯加入液体使天平恢复水平平衡时，液体和水的质量就相等。
（3）烧杯中液体的质量为：m液＝m水＝ρ水V水＝1.0g/cm3×（44cm3﹣14cm3）＝30g，
烧杯中液体的体积为：V液＝44cm3﹣24cm3＝20cm3，
液体的密度为：.
故答案为：（1）AB；（2）天平恢复水平平衡；（3）1.25g/cm3.
28．（8分）小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。
（1）小宇设计了图甲所示电路，他应选规格为 50Ω 0.5A 的滑动变阻器才能完成实验。
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小宇排除故障后，继续实验，实验中，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 0.75 W，此时滑动变阻器接入由路的阻值约为 11.7 Ω（计算结果保留一位小数）。
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是： 4 Ω到 25 Ω；若实验中某两次接入的定值电阻之比为1：2，则滑动变阻器的功率之比是 2：1 。
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是 B 。
A.两种方案都能
B.两种方案都不能
C.方案1不能，方案2能
D.方案1能，方案2不能
【解答】解：（1）灯泡的额定电压是2.5V，正常工作时的电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I＝＝＝0.25A，灯正常发光时，由串联电路的规律和欧姆定律I＝，变阻器连入电路中的电阻为：
R滑＝＝＝14Ω＞10Ω，故他应选规格为50Ω 0.5A的滑动变阻器才能完成实验；
（2）原电路中，电压表串联在电路中，灯与变阻器并联是错误的，电压表与灯并联，变阻器与灯串联，如下所示：
（3）图丙中，电流表选用小量程，分度值为0.02A，电流大小为0.3A，灯的额定功率：
P＝ULIL＝2.5V×0.3A＝0.75W；
因为R与L串联，所以IR＝IL＝0.3A，UR＝U﹣UL＝6V﹣2.5V＝3.5V，滑动变阻器接入由路的阻值为：
R＝＝≈11.7Ω，
（4）由图丁知，电压表选用小量程，分度值为0.1V，电阻两端的电压始终保持U＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝6V﹣2V＝4V，电压表示数为变阻器分得的电压的0.5倍，根据分压原理，当变阻器的最大电阻接入电路中时，定值电阻的最大值为0.5×50Ω＝25Ω，
因允许通过变阻器的最大电流为0.5A小于0.6A，故电路中的最大电流为0.5A，由欧姆定律，电路的最小电阻为R小＝＝＝12Ω，由分压原理，变阻器连入电路中电阻为定值电阻阻值为2倍，根据电阻的串联规律，R定小+2R定小＝12Ω，R定小＝4Ω，更换的定值电阻的阻值范围是：4Ω～25Ω；
探究电流跟电阻的关系时，应控制电阻两端的电压不变，即定值电阻两端的电压为2V，则滑动变阻器两端的电压为6V﹣2V＝4V不变，故滑动变阻器两端的电压之比是1：1；定值电阻两端的电压为2V不变，两次接入的定值电阻之比为1：2，根据电压不变时，电流与电阻成反比可知，两次接入定值电阻时的电流之比为2：1，由P＝UI可知，滑动变阻器的功率之比为2：1；
（5）方案一中，无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；
方案二中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，S接b时测灯和定值电阻的总电压，都无法确定小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率。所以，两种方案都不能测出小灯泡的额定功率，故B正确。
故答案为：（1）50Ω 0.5A； （2）如上所示：（3）0.75；11.7；（4）4；25；2：1；（5）B。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）测试时，月球车行驶的速度；
（2）测试时，月球车对水平地面的压强；
（3）登月后，月球车在月球上的质量。
【解答】解：
（1）测试时，月球车行驶的速度：
v＝＝＝0.05m/s；
（2）测试时，月球车对水平地面的压力：
F＝G＝mg＝135kg×10N/kg＝1350N，
月球车对水平地面的压强：
p＝＝＝9×104Pa；
（3）因质量是物体本身的一种属性，其大小与物体的空中位置无关，
所以，登月后，月球车在月球上的质量不变，即m月＝m＝135kg。
答：（1）测试时，月球车行驶的速度为0.05m/s；
（2）测试时，月球车对水平地面的压强为9×104Pa；
（3）登月后，月球车在月球上的质量为135kg。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 增大 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
【解答】解：（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，
由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，
由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I＝＝＝0.5A，
定值电阻R消耗的电功率：
PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压：
Ux＝U﹣UR＝9V﹣3V＝6V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′＝＝＝1.5A，
则压敏电阻的阻值：
Rx′＝＝＝4Ω，
由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，
保持电压表量程不变，则电路中的电流1.5A不变，
此时电路中的总电阻：
R总＝＝＝6Ω＞R0+Rx″，
应在电路中串联一个电阻R0，
R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
答：（1）增大；
（2）无风时，定值电阻R消耗的电功率为0.5W；
（3）该装置所能测量的最大风力为720N；
（4）应在电路中串联一个3Ω的电阻。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/5/7 12:43:39；用户：何宗阳；邮箱：orFmNt4UeLbGJfqM-Odm5FOLP_wQ@weixin.jyeoo.com；学号：40565513
2022年江苏省南京市中考物理模拟1（中考改编题）
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）疫情期间，武汉方舱医院为避免传染利用机器人送药，如图是机器人端着托盘送药穿行的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．托盘 B．地面 C．病人 D．墙壁
2．（2分）琴弦一比琴弦二每秒内振动次数多，推断此时琴弦一比琴弦二发出的声音（ ）
A．音调高 B．音调低 C．响度大 D．响度小
3．（2分）水是“魔术师”，雨、雪、雾、霜都是水为自然界描绘出的一幅幅壮丽景象，以下分析正确的是（ ）
A．春天的雨是熔化现象，形成过程需要吸热
B．夏天的雾是液化现象，形成过程需要吸热
C．秋天的霜是凝华现象，形成过程需要放热
D．冬天的雪是凝固现象，形成过程需要放热
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
6．（2分）如图所示的实例中，改变内能的方式与其他选项不同的是（ ）
A．搓手取暖 B．燃气烧水
C．按压活塞，硝化棉燃烧 D．钻木取火
7．（2分）下列有关磁现象的四幅图中说法正确的是（ ）
A．地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力
B．蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线
C．闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向
D．线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光
8．（2分）北京冬奥会一周年活动于2月4日晚在国家游泳中心举行，冬奥会要来了！如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是（ ）
A．跳台滑雪运动员在空中下落的过程中，受平衡力作用
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳雪台运动员在空中下落的过程中，重力势能减小
D．单板滑雪时，运动员单板踩在雪地上增大了对雪地的压强
9．（2分）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
11．（2分）诸葛亮曾放飞后入称为“孔明灯”的灯笼，当“孔明灯”停在高空时，下列正确的是（ ）
A．孔明灯受到的重力小于浮力
B．孔明灯受到的重力等于浮力
C．孔明灯内气体的密度等于灯外空气密度
D．孔明灯内气体的密度大于灯外空气密度
12．（2分）如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪所测体重越大，电路消耗的电功率越大
D．体重测量仪电路由于缺少开关，始终处于通路
二．填空题（共7小题，满分26分）
13．（4分）第八届全国人民代表大会通过了《中华人民共和国环境噪声污染防治法》，用法律的手段保护和改善生活环境，保障人体健康，促进经济和社会的发展。小明周末在家里看电视，为了不打扰邻居他将声音关小，这是在 处减弱噪声；突然，乌云密布、雷电交加，雷雨中，小明看到闪电后2.5s才听到雷声，响雷处距离小明大约有 m。（声音在空气中的传播速度为340m/s）。假设光速变成3m/s，我们的生活情景可能会发生变化，请你写出可能发生的情景一例： 。
14．（3分）如图所示装置中，长木板甲重20N，物体乙重10N。甲、乙之间用一根轻绳通过定滑轮相连，当水平方向的拉力F的大小为8N时，长木板甲恰能在光滑的水平桌面上以v甲＝1.5m/s，向左做匀速直线运动。不计滑轮处摩擦，绳子拉物体乙的功率是 W。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 。（均选填图序）
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
17．（3分）小敏同学用导线绕成一个螺线管，通电后小磁针指向如右图所示。则通电螺线管的左端是 极，A端为电源的 极。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 A，通电1min后，R1所产生的热量为 J。
19．（3分）如图是小明设计的一个简易电子身高测量仪的示意图。其中电源电压恒为6V；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小英的身高进行了测量，测出身高为1.6m，此时电流表示数为0.15A，电压表示数为3V，滑片恰在电阻棒ab的中点位置。则电阻棒的总电阻是 Ω；电阻R0的电阻是 Ω，当测小天身高时，电压表示数为3.6V，则小天的身高为 m。
三．作图题（共11小题，满分50分）
20．（2分）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
21．（2分）如图所示，物体A放在水平平板车上，随车一起向右匀速直线运动，请画出物体A所受力的示意图（不计空气阻力）。
22．（2分）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 （选填“放大”、“缩小”，或“等大”）的 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 （选填“减小”或“增大”），当u＞2f时，物体移动速度 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 移动（选填“左”或“右”）。
24．（3分）图所示的是小明同学“探究影响滑动摩擦力大小的因素”的实验，铁块和木块的大小和形状完全相同。
（1）实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与实际摩擦力相比是偏大还是偏小？
（2）分析比较甲、乙两图弹簧测力计示数，得到的结论是什么？
（3）图乙、丙所示的实验过程，探究的问题是什么？
（4）图丁是小红同学对实验方案的改进，D是一个电动装置，可带动木板匀速运动，请你指出小红同学方案的优点。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 态，0～5min比15～20min升温快的原因是： ；
（3）图乙中，物体在A点时具有的内能 在B点时的内能。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 cm，质量为2.7 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 。（填序号）
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 。
（3）由图中的数据信息，测出该未知液体的密度为 g/cm3。
28．（8分）小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。
（1）小宇设计了图甲所示电路，他应选规格为 的滑动变阻器才能完成实验。
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小宇排除故障后，继续实验，实验中，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 W，此时滑动变阻器接入由路的阻值约为 Ω（计算结果保留一位小数）。
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是： Ω到 Ω；若实验中某两次接入的定值电阻之比为1：2，则滑动变阻器的功率之比是 。
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是 。
A.两种方案都能
B.两种方案都不能
C.方案1不能，方案2能
D.方案1能，方案2不能
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）测试时，月球车行驶的速度；
（2）测试时，月球车对水平地面的压强；
（3）登月后，月球车在月球上的质量。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
2022年江苏省南京市中考物理模拟1（中考改编题）
参考答案与试题解析
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）疫情期间，武汉方舱医院为避免传染利用机器人送药，如图是机器人端着托盘送药穿行的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．托盘 B．地面 C．病人 D．墙壁
【解答】解：以地面、病人、墙壁为参照物，机器人与地面、病人、墙壁的位置在不断的变化，故机器人是运动的；故BCD不符合题意；
以托盘为参照物，机器人与托盘的位置没有变化，故机器人是静止的；故A符合题意。
故选：A。
2．（2分）琴弦一比琴弦二每秒内振动次数多，推断此时琴弦一比琴弦二发出的声音（ ）
A．音调高 B．音调低 C．响度大 D．响度小
【解答】解：频率决定声音的音调，频率来描述物体振动的快慢，琴弦一比琴弦二每秒内振动次数多，说明琴弦一频率高，则此时琴弦一比琴弦二发出的声音的音调高。
故选：A。
3．（2分）水是“魔术师”，雨、雪、雾、霜都是水为自然界描绘出的一幅幅壮丽景象，以下分析正确的是（ ）
A．春天的雨是熔化现象，形成过程需要吸热
B．夏天的雾是液化现象，形成过程需要吸热
C．秋天的霜是凝华现象，形成过程需要放热
D．冬天的雪是凝固现象，形成过程需要放热
【解答】解：A、春天的雨是液化现象，形成过程需要放热，故A错误。
B、夏天的雾是水蒸气的液化现象，形成过程需要放热，故B错误。
C、秋天的霜是水蒸气的凝华现象，形成过程需要放热，故C正确。
D、冬天的雪是水蒸气的凝华现象，形成过程需要放热，故D错误。
故选：C。
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际；
B、成年人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。符合实际；
C、中学生在水中接近漂浮状态，受到的浮力与体重差不多，在500N左右。不符合实际；
D、正常情况下人的胃酸的PH值在0.8～1.5之间。不符合实际。
故选：B。
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
【解答】解：A、宇宙没有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，而地球只不过是太阳的一颗行星，故A错误；
B、因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压后，它们会黏在一起，故B正确；
C、原子核内中子不带电，带电的是核外电子，故C错误；
D、电子的尺度比原子的尺度小，故D错误。
故选：B。
6．（2分）如图所示的实例中，改变内能的方式与其他选项不同的是（ ）
A．搓手取暖 B．燃气烧水
C．按压活塞，硝化棉燃烧 D．钻木取火
【解答】解：A、搓手取暖时，手相互摩擦做功，是通过做功改变物体内能；
B、烧水时，水吸收热量，温度升高，是通过热传递改变物体内能；
C、向下按压活塞，压缩空气，使空气内能增加，是通过做功改变物体内能；
D、钻木取火，克服摩擦做功，是通过做功改变物体内能；
综上所述，选项B与其他选项改变物体内能的方式不同。
故选：B。
7．（2分）下列有关磁现象的四幅图中说法正确的是（ ）
A．地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力
B．蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线
C．闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向
D．线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光
【解答】解：
A、地球表面的一切物体都受到重力的作用，磁悬浮地球仪悬浮于空中是因为受到的重力和磁场力是一对平衡力，故A错误；
B、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故B错误；
C、对调磁极的同时改变电流方向时，磁场力的方向不变，所以导线ab受力方向不变，故C错误；
D、线圈在磁场中转动，其中的ab、cd两边切割磁感线。根据感应电流产生的条件可以确定此时会产生感应电流，因此小灯泡会发光，故D正确。
故选：D。
8．（2分）北京冬奥会一周年活动于2月4日晚在国家游泳中心举行，冬奥会要来了！如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是（ ）
A．跳台滑雪运动员在空中下落的过程中，受平衡力作用
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．跳雪台运动员在空中下落的过程中，重力势能减小
D．单板滑雪时，运动员单板踩在雪地上增大了对雪地的压强
【解答】解：A、跳台滑雪运动员在空中下落的过程中，其速度大小改变，运动状态改变，所以受非平衡力作用。故A错误；
B、短道速滑运动员在转弯滑行的过程中，运动方向改变，故运动状态改变。故B错误；
C、跳台滑雪运动员在空中下落的过程中，质量不变，高度减小，故重力势能变小。故C正确；
D、根据影响压力作用效果的因素可知，在压力一定时，运动员单板踩在雪地上，增大了受力面积，从而减小了对雪地的压强。故D错误。
故选：C。
9．（2分）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如表所示。则电路中的故障是（ ）
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
有示数
A．开关S断路 B．小灯泡L断路
C．滑动变阻器R断路 D．滑动变阻器R短路
【解答】解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；
ab间电压表有示数，说明a到电源负极、b到电源正极之间都是通路；
cd间电压表有示数，说明d到电源负极、c到电源正极之间都是通路；
bc间电压表无示数，说明c到电源负极间有断路或bc间有短路；
所以符合条件的只有C。
故选：C。
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
【解答】解：A、掬水月在手，是由光的反射形成的，属于平面镜成像现象；弄花香满衣是因为香气分子在不停地做无规则运动，扩散到衣服的缘故；该项说法正确；
B、“人面桃花相映红”﹣﹣桃花不是光源，它是将太阳光中的红光反射照在人的脸上，在从人脸上反射出来，人脸就呈现红色；该项说法错误，符合题意；
C、“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的高度减小，重力势能减小，下落时运动越来越快，动能增大，重力势能转化为动能；该项说法正确；
D、“姑苏城外寒山寺，夜半钟声到客船”﹣﹣钟发出声音是由于钟在振动；该项说法正确；
故选：B。
11．（2分）诸葛亮曾放飞后入称为“孔明灯”的灯笼，当“孔明灯”停在高空时，下列正确的是（ ）
A．孔明灯受到的重力小于浮力
B．孔明灯受到的重力等于浮力
C．孔明灯内气体的密度等于灯外空气密度
D．孔明灯内气体的密度大于灯外空气密度
【解答】解：空中的“孔明灯”静止时受到重力和浮力的作用，这两个力是一对平衡力，大小相等；
气体具有热胀冷缩的性质，灯罩内的气体被加热，体积膨胀，密度减小，而灯罩外空气密度不变，所以，罩内气体的密度小于灯罩外空气的密度，故ACD错误，B正确。
故选：B。
12．（2分）如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪所测体重越大，电路消耗的电功率越大
D．体重测量仪电路由于缺少开关，始终处于通路
【解答】解：
A、由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
BC、体重测量仪所测体重越大，在杠杆的作用下滑片上移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即体重显示表的示数越大，故B错误；
由P＝UI可知，电路消耗的电功率越大，故C正确；
D、当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故D错误。
故选：C。
二．填空题（共7小题，满分26分）
13．（4分）第八届全国人民代表大会通过了《中华人民共和国环境噪声污染防治法》，用法律的手段保护和改善生活环境，保障人体健康，促进经济和社会的发展。小明周末在家里看电视，为了不打扰邻居他将声音关小，这是在 声源 处减弱噪声；突然，乌云密布、雷电交加，雷雨中，小明看到闪电后2.5s才听到雷声，响雷处距离小明大约有 850 m。（声音在空气中的传播速度为340m/s）。假设光速变成3m/s，我们的生活情景可能会发生变化，请你写出可能发生的情景一例： 看电视时，先听到声音，后看到对应的图象（或先听到雷声后看到闪电） 。
【解答】解：（1）看电视时为了不打扰邻居将声音关小，这是在声源处减弱噪声。
（2）由v＝得，响雷处距小明大约为：
s＝vt＝340m/s×2.5s＝850m；
（3）假如光速只有3m/s，看电视时，先听到声音，后看到对应的图象；先听到雷声后看到闪电。
故答案为：声源；850；看电视时，先听到声音，后看到对应的图象（或先听到雷声后看到闪电）。
14．（3分）如图所示装置中，长木板甲重20N，物体乙重10N。甲、乙之间用一根轻绳通过定滑轮相连，当水平方向的拉力F的大小为8N时，长木板甲恰能在光滑的水平桌面上以v甲＝1.5m/s，向左做匀速直线运动。不计滑轮处摩擦，绳子拉物体乙的功率是 6 W。
【解答】解：先分析甲的受力情况：由图可知，甲一共受到三个力：向左的拉力、乙和甲之间的摩擦力、绳子对甲向右的拉力，长木板向左匀速运动时，乙物体向右匀速运动，乙受到绳子向右的拉力和向左的摩擦力是一对平衡力，二力大小相等；因力的作用是相互的，则甲、乙受到的摩擦力大小相等，均等于绳子向右的拉力，即F拉＝f；
由于甲做匀速直线运动，所以这两个力之和等于8N，则长木板甲与物体乙之间摩擦力为f＝＝＝4N，绳子对乙的拉力也是4N。
由定滑轮的特点可知，物体乙的速度和甲的移动速度相同，也是1.5m/s，所以绳子对物体乙的功率：P＝＝＝Fv＝4N×1.5m/s＝6W。
故答案为：6。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 压强 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 压强 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 DC ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 ABC 。（均选填图序）
【解答】解：（1）液体内部向各个方向都有压强，观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有压强的作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有压强的作用。
（2）说明“压强随深度的增大而增大”，此时液体的种类相同，但所处的深度不同，且越深，U形管中的高度差越大，故分析上述几个图象可知，DC两次实验可以说明上述问题；
说明“在液体内部同一深度向各个方向的压强相等”，即此时液体的种类相同，浸入液体的深度相同，但金属盒的方向不同，会发现U形管中的高度差相等，故ABC三次实验能说明上述问题。
故答案为：（1）压强；压强； （2）D、C； A、B、C。
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 做功 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 0.084 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在 不停地做无规则的运动
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
【解答】解：
（1）水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
（2）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
由η＝得天然气完全燃烧放出的热量：
Q放＝＝＝3.36×106J，
由Q放＝Vq得需完全燃烧天然气的体积：
V气＝＝＝0.084m3。
（3）当天然气泄漏时，人闻到天然气的气味，说明了分子在不停地做无规则运动，是扩散现象。
故答案为：做功；0.084；不停地做无规则的运动。
17．（3分）小敏同学用导线绕成一个螺线管，通电后小磁针指向如右图所示。则通电螺线管的左端是 S 极，A端为电源的 负 极。
【解答】解：
小磁针静止时，其S极靠近螺线管的右端，根据异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极。
根据螺线管的右端为N极以及图示的线圈绕向，利用安培定则可知，电流从螺线管的右端流入、左端流出，从而可以确定B端为电源的正极，A端为负极。
故答案为：S；负。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 0.1 A，通电1min后，R1所产生的热量为 24 J。
【解答】解：将电阻R1和R2串联，根据串联电路中总电阻等于各分电阻之和可得，电路中的总电阻：
R＝R1+R2＝40Ω+20Ω＝60Ω，
由欧姆定律可得，电路中的电流：
I＝＝＝0.1A，
因为串联电路电流处处相等，所以通过R1和R2的电流都为0.1A。
通电1min后，R1所产生的热量：
Q1＝I2R1t＝（0.1A）2×40Ω×60s＝24J。
故答案为：0.1；24。
19．（3分）如图是小明设计的一个简易电子身高测量仪的示意图。其中电源电压恒为6V；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小英的身高进行了测量，测出身高为1.6m，此时电流表示数为0.15A，电压表示数为3V，滑片恰在电阻棒ab的中点位置。则电阻棒的总电阻是 40 Ω；电阻R0的电阻是 20 Ω，当测小天身高时，电压表示数为3.6V，则小天的身高为 1.7 m。
【解答】解：由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压。
（1）由题意可知，当P在中点时，U中＝3V，I中＝0.15A，
由I＝可得，滑动变阻器接入电路的阻值：R中＝＝＝20Ω，
电阻棒的总电阻：R总＝2R中＝2×20Ω＝40Ω；
（2）因串联电路两端电压等于各部分电压之和，滑片在中点时，R0两端电压：U0＝U﹣U中＝6V﹣3V＝3V，
电阻R0的电阻：R0＝＝＝20Ω；
（3）当测小天身高时，R0两端电压：U0′＝U﹣U1＝6V﹣3.6V＝2.4V，
此时电路的电流：I＝＝＝0.12A，
滑动变阻器接入电路的阻值：R＝＝＝30Ω，
已知R总长为40cm，滑动变阻器的总电阻为40Ω，则1cm的电阻为1Ω，30Ω接入电路的长度为30cm，小天的身高是1.6m﹣0.2m+0.3m＝1.7m；
故答案为：40；20；1.7。
三．作图题（共11小题，满分50分）
20．（2分）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【解答】解：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。如图：
。
21．（2分）如图所示，物体A放在水平平板车上，随车一起向右匀速直线运动，请画出物体A所受力的示意图（不计空气阻力）。
【解答】解：物体A放在水平平板车上，随车一起向右匀速直线运动，物体A与平板车之间没有发生相对运动，也没有相对运动的趋势，故物体A不受摩擦力；
不计空气阻力，物体A受到重力和支持力的作用，并且这两个力是一对平衡力，从物体A的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F表示，因为这两个力是一对平衡力，所以作图时两条线段长度相等，如图所示：
22．（2分）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
【解答】解：
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和右孔之间。如图所示：
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ 10.0 cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 同一高度 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 缩小 （选填“放大”、“缩小”，或“等大”）的 实 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 增大 （选填“减小”或“增大”），当u＞2f时，物体移动速度 大于 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 左 移动（选填“左”或“右”）。
【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）实验前，将烛焰、凸透镜、光屏的中心调整到在同一直线上并在同一高度上，这样像才能呈在光屏的中央；
（3）由于凸透镜的焦距是10.0cm，当物体在10.0cm处时，物距为50.0cm﹣10.0m＝40.0cm，物距大于二倍焦距，成倒立缩小的实像；
（4）由图像丙可知，凸透镜成实像时物距逐渐减小，像距逐渐增大；如图丙所示当u＞2f时（即u＞20cm），物距增大时，像距减小得越来越慢，则该过程中物体移动的速度大于像移动的速度；
（5）近视眼镜镜片是凹透镜，凹透镜对光线有发散作用，能使会聚光线推迟会聚，所以光屏要远离凸透镜，现在将近视镜取下，光线会聚提前，要在光屏上得到清晰的像，光屏靠近透镜，故光屏向左移动。
故答案为：（1）10.0；（2）同一高度；（3）缩小；实；（4）增大；大于；（5）左。
24．（3分）图所示的是小明同学“探究影响滑动摩擦力大小的因素”的实验，铁块和木块的大小和形状完全相同。
（1）实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与实际摩擦力相比是偏大还是偏小？
（2）分析比较甲、乙两图弹簧测力计示数，得到的结论是什么？
（3）图乙、丙所示的实验过程，探究的问题是什么？
（4）图丁是小红同学对实验方案的改进，D是一个电动装置，可带动木板匀速运动，请你指出小红同学方案的优点。
【解答】解：（1）当物体保持静止或做匀速直线运动时受平衡力，此时滑动摩擦力等于测力计的拉力，
因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小；
（2）（甲）、（乙）两图，接触面粗糙程度相同，乙图对水平面的压力大，滑动摩擦力大。所以在接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）图（乙）、（丙）中铁块和木块叠在一起，对水平面的压力相同，接触面的粗糙程度不同，是探究在压力相同时滑动摩擦力与接触面粗糙程度的关系；
（4）D是电动装置，电动机匀速转动这样可保证弹簧测力计读数较稳定，方便准确读，且易于保持长木板进行匀速直线运动，定滑轮不省力，改变了力的方向，弹簧测力计读数等于摩擦力。
故答案为：（1）偏小；（2）接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）在压力相同时滑动摩擦力与接触面粗糙程度的关系；
（4）弹簧测力计读数较稳定，方便准确读，且易于保持长木板进行匀速直线运动。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 晶体 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 固 态，0～5min比15～20min升温快的原因是： 水的比热容比冰的比热容大 ；
（3）图乙中，物体在A点时具有的内能 小于 在B点时的内能。
【解答】解：（1）根据图像可知冰在熔化过程中温度保持不变，所以冰是晶体；
（2）由图像可知，第3min时，物质处于零下温度，没有熔化，故此时物质处于固态；
根据，0～5min和15～20min，加热时间相同，故吸收热量相同，物质的质量也无变化，由于水的比热容比冰的比热容大，故水的温度变化量小于冰的温度变化量，即冰比水升温快，所以0～5min比15～20min升温快的原因是水的比热容比冰的比热容大；
（3）晶体在熔化过程中，温度保持不变，但持续吸热，故内能也会不断增加，所以物体在A点时具有的内能小于在B点时的内能。
故答案为：（1）晶体；（2）固，水的比热容比冰的比热容大；（3）小于。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 4.00 cm，质量为2.7 g 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 AD 。（填序号）
【解答】解：（1）根据图中显示，刻度尺的最小分度值为1mm，被测物体的起始刻度是3.00cm，末端刻度是7.00cm，该乒乓球的直径是7.00m﹣3.00cm＝4.00cm；
据生活经验可知，乒乓球的质量很轻，故单位应选择g，即质量为2.7g；
（2）从倒置的漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小、压强大；这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球；其原理是流体压强与流速的关系；
A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来；原理相同，故A正确；
B、杯中装满水后倒置，纸片不会掉下来，是因为被大气压给“支持”住了，即大气压对纸片有个向上的压强；原理不同，故B错误；
C、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系；原理不同，故C错误；
D、台风掀翻屋顶的瓦是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差；原理相同，故D正确。
故答案为：（1）4.00；g；（2）AD。
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 AB （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 天平恢复水平平衡 。
（3）由图中的数据信息，测出该未知液体的密度为 1.25 g/cm3。
【解答】解：（1）因为没有砝码，不能直接测量液体的质量，故利用等量代换m液＝m水来测量液体质量，所以只要调节天平水平平衡，再往两烧杯中加入水和液体使天平恢复水平平衡时，液体和水的质量就相等，由图甲知，指针左偏，故可向右调节平衡螺母或向右移动游码使天平水平平衡，
（2）往右边烧杯加入液体使天平恢复水平平衡时，液体和水的质量就相等。
（3）烧杯中液体的质量为：m液＝m水＝ρ水V水＝1.0g/cm3×（44cm3﹣14cm3）＝30g，
烧杯中液体的体积为：V液＝44cm3﹣24cm3＝20cm3，
液体的密度为：.
故答案为：（1）AB；（2）天平恢复水平平衡；（3）1.25g/cm3.
28．（8分）小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。
（1）小宇设计了图甲所示电路，他应选规格为 50Ω 0.5A 的滑动变阻器才能完成实验。
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小宇排除故障后，继续实验，实验中，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 0.75 W，此时滑动变阻器接入由路的阻值约为 11.7 Ω（计算结果保留一位小数）。
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是： 4 Ω到 25 Ω；若实验中某两次接入的定值电阻之比为1：2，则滑动变阻器的功率之比是 2：1 。
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是 B 。
A.两种方案都能
B.两种方案都不能
C.方案1不能，方案2能
D.方案1能，方案2不能
【解答】解：（1）灯泡的额定电压是2.5V，正常工作时的电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I＝＝＝0.25A，灯正常发光时，由串联电路的规律和欧姆定律I＝，变阻器连入电路中的电阻为：
R滑＝＝＝14Ω＞10Ω，故他应选规格为50Ω 0.5A的滑动变阻器才能完成实验；
（2）原电路中，电压表串联在电路中，灯与变阻器并联是错误的，电压表与灯并联，变阻器与灯串联，如下所示：
（3）图丙中，电流表选用小量程，分度值为0.02A，电流大小为0.3A，灯的额定功率：
P＝ULIL＝2.5V×0.3A＝0.75W；
因为R与L串联，所以IR＝IL＝0.3A，UR＝U﹣UL＝6V﹣2.5V＝3.5V，滑动变阻器接入由路的阻值为：
R＝＝≈11.7Ω，
（4）由图丁知，电压表选用小量程，分度值为0.1V，电阻两端的电压始终保持U＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝6V﹣2V＝4V，电压表示数为变阻器分得的电压的0.5倍，根据分压原理，当变阻器的最大电阻接入电路中时，定值电阻的最大值为0.5×50Ω＝25Ω，
因允许通过变阻器的最大电流为0.5A小于0.6A，故电路中的最大电流为0.5A，由欧姆定律，电路的最小电阻为R小＝＝＝12Ω，由分压原理，变阻器连入电路中电阻为定值电阻阻值为2倍，根据电阻的串联规律，R定小+2R定小＝12Ω，R定小＝4Ω，更换的定值电阻的阻值范围是：4Ω～25Ω；
探究电流跟电阻的关系时，应控制电阻两端的电压不变，即定值电阻两端的电压为2V，则滑动变阻器两端的电压为6V﹣2V＝4V不变，故滑动变阻器两端的电压之比是1：1；定值电阻两端的电压为2V不变，两次接入的定值电阻之比为1：2，根据电压不变时，电流与电阻成反比可知，两次接入定值电阻时的电流之比为2：1，由P＝UI可知，滑动变阻器的功率之比为2：1；
（5）方案一中，无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；
方案二中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，S接b时测灯和定值电阻的总电压，都无法确定小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率。所以，两种方案都不能测出小灯泡的额定功率，故B正确。
故答案为：（1）50Ω 0.5A； （2）如上所示：（3）0.75；11.7；（4）4；25；2：1；（5）B。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）测试时，月球车行驶的速度；
（2）测试时，月球车对水平地面的压强；
（3）登月后，月球车在月球上的质量。
【解答】解：
（1）测试时，月球车行驶的速度：
v＝＝＝0.05m/s；
（2）测试时，月球车对水平地面的压力：
F＝G＝mg＝135kg×10N/kg＝1350N，
月球车对水平地面的压强：
p＝＝＝9×104Pa；
（3）因质量是物体本身的一种属性，其大小与物体的空中位置无关，
所以，登月后，月球车在月球上的质量不变，即m月＝m＝135kg。
答：（1）测试时，月球车行驶的速度为0.05m/s；
（2）测试时，月球车对水平地面的压强为9×104Pa；
（3）登月后，月球车在月球上的质量为135kg。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 增大 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
【解答】解：（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，
由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，
由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I＝＝＝0.5A，
定值电阻R消耗的电功率：
PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压：
Ux＝U﹣UR＝9V﹣3V＝6V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′＝＝＝1.5A，
则压敏电阻的阻值：
Rx′＝＝＝4Ω，
由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，
保持电压表量程不变，则电路中的电流1.5A不变，
此时电路中的总电阻：
R总＝＝＝6Ω＞R0+Rx″，
应在电路中串联一个电阻R0，
R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
答：（1）增大；
（2）无风时，定值电阻R消耗的电功率为0.5W；
（3）该装置所能测量的最大风力为720N；
（4）应在电路中串联一个3Ω的电阻。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/5/7 12:43:39；用户：何宗阳；邮箱：orFmNt4UeLbGJfqM-Odm5FOLP_wQ@weixin.jyeoo.com；学号：40565513
相关试卷
2021年江苏省南京市中考物理真题： 这是一份2021年江苏省南京市中考物理真题，共10页。
2022年江苏省南通市中考物理模拟2（中考改编题）： 这是一份2022年江苏省南通市中考物理模拟2（中考改编题），共31页。试卷主要包含了关于压强，下列说法正确的是等内容，欢迎下载使用。
2022年江苏省南通市中考物理模拟1（中考改编题）： 这是一份2022年江苏省南通市中考物理模拟1（中考改编题），共22页。
