人教版九年级物理全一册名校单元双测AB卷第16章电压电阻(A卷·夯实基础)(原卷版+解析)
展开
这是一份人教版九年级物理全一册名校单元双测AB卷第16章电压电阻(A卷·夯实基础)(原卷版+解析)，共13页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围等内容，欢迎下载使用。

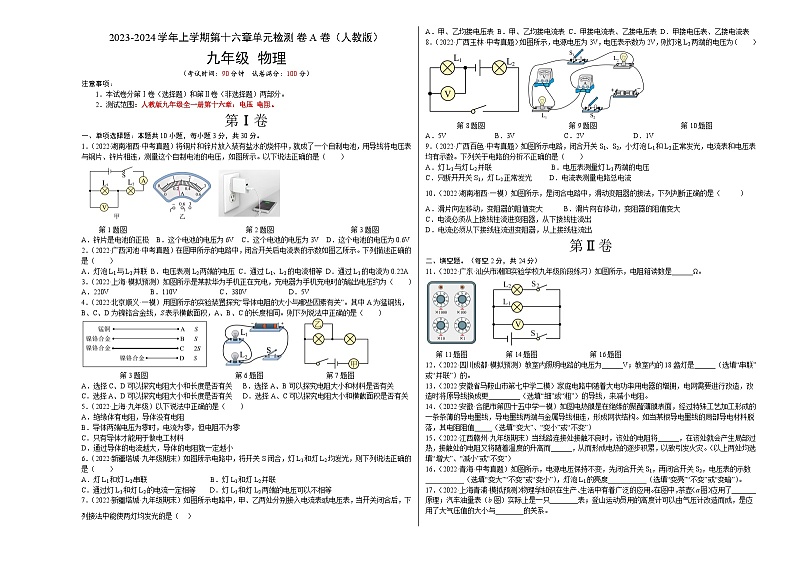

（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册第十六章：电压 电阻。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
第1题图 第2题图 第3题图
A．锌片是电池的正极 B．这个电池的电压为6V C．这个电池的电压为3V D．这个电池的电压为0.6V
2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压 C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（ ）
A．220VB．110VC．380VD．5V
4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（ ）
第3题图 第6题图 第7题图
A．选择C、D可以探究电阻大小和长度是否有关 B．选择A、B可以探究电阻大小和材料是否有关
C．选择A、D可以探究电阻大小和长度是否有关 D．选择A、C可以探究电阻大小和横截面积是否有关
5．（2022·上海·九年级）以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻
B．导体两端电压为零时，电流为零，但电阻不为零
C．只有导体才能用于做电工材料
D．通过导体的电流越大，导体的电阻就一定越小
6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（ ）
A．灯L1和灯L2串联 B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等 D．灯L1和灯L2两端的电压可以不相等
7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（ ）
A．甲、乙均接电压表 B．甲、乙均接电流表 C．甲接电流表、乙接电压表 D．甲接电压表、乙接电流表
8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
第8题图 第9题图 第10题图
A．5VB．3VC．2VD．1V
9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
10．（2022·湖南湘西·一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向左移动，变阻器的阻值变大 B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
第Ⅱ卷
二、填空题。（每空2分，共24分）
11．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图所示，电阻箱读数是______Ω。
第11题图 第14题图 第16题图
12．（2022·四川成都·模拟预测）教室内照明电路的电压为______V；教室内的18盏灯是______（选填“串联”或“并联”）的。
13．（2022·安徽省马鞍山市第七中学二模）家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。
14．（2022·安徽·合肥市第四十五中学一模）如图电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构。如当某根导电墨线的局部导电材料脱落，其电阻阻值_____（选填“变大”、“变小”或“不变”）
15．（2022·江西赣州·九年级期末）当线路连接处接触不良时，该处的电阻将______，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”、“减小”或“不变”）
16．（2022·青海·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。
17．（2022·上海青浦·模拟预测）物理学知识在生产、生活中有着广泛的应用。在图中，茶壶（a图）应用了_______原理；汽车油量表（b图）实际上是一只________表；登山运动员用的高度计可以由气压计改造而成，是应用了大气压值的大小与________的关系。
第17题图 第18题图
三、实验探究题（每空2分，共24分）
18．（2022·四川省成都市七中育才学校三模）小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中：
第18题表 第19题图
（2）小明进行多次实验的主要目的是___________；
（3）某次测量时，电压表的示数如图乙所示，电压为___________；
（4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。
19．（2022·广东深圳·九年级专题练习）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。
（1）为了研究电阻与导体材料有关，应将导线______先后接入电路A、B间；
（2）为了研究电阻与导体的长度有关，应将导线______先后接入电路A、B两点间；
（3）为了研究电阻与导体______的关系，应将导线1和导线3先后接入电路A、B两点间。
20．（2022·上海·九年级）在连接电路时，若发现有连接错误，不少同学习惯于将电路全部拆开，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图1是某同学连接的电路：
（1）在图1中，如果合上开关，将出现______（选填“断路”或“短路”）现象，除了两只灯都不亮以外，还可能造成______的不良后果；
（2）对于图1这个电路，只需拆除一根导线，就可成为两灯串联的正确电路。请在要拆除的那根导线上打上“×”______；
（3）如图2所示，该电阻箱的最大值是______Ω，此时示数为______Ω；
（4）对于图3这个电路，若只能改动一根导线，要使两灯并联，电流表测干路中的电流，开关控制整个电路，请在要改动的那根导线上打上“×”，用笔代替导线画出正确的连接_______。
四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（6分）（2021·重庆市渝北区石鞋学校九年级期中）如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求：
（1）电流表A的示数大小；
（2）灯泡L2两端的电压大小。
22．（6分）（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。
23．（10分）（2021·山东济南·九年级期中）如图所示电路中，电源电压为6V，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表示数为3.5V，电流表示数为0.3A。通过计算回答：
（1）通过定值电阻R的电流是多少安？
（2）定值电阻R两端的电压是多少伏？
（3）灯泡L两端的电压是多少伏？
2023-2024学年上学期第十六章单元检测卷A卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
答案:D
解析：A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联B．电压表测L2两端的电压
C．通过L1、L2的电流相等D．通过L1的电流为0.22A
答案:C
解析：AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（ ）
A．220VB．110VC．380VD．5V
答案:D
解析：手机电池的电压约为3.7V，充电器为手机充电时的输出电压稍大于3.7V，故D符合题意，ABC不符合题意。
故选D。
4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（ ）
A．选择C、D可以探究电阻大小和长度是否有关
B．选择A、B可以探究电阻大小和材料是否有关
C．选择A、D可以探究电阻大小和长度是否有关
D．选择A、C可以探究电阻大小和横截面积是否有关
答案:B
解析：A．C、D材料相同，横截面积不同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故A错误；
B．A、B材料不同，长度和横截面积相同，可以探究导体电阻大小与材料的关系，故B正确；
C．A、D材料不同，横截面积相同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故C错误；
D．A、C材料不同，横截面积不同，长度相同，有两个变量，无法探究导体电阻与横截面积的关系，故D错误。
故选B。
5．（2022·上海·九年级）以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻
B．导体两端电压为零时，电流为零，但电阻不为零
C．只有导体才能用于做电工材料
D．通过导体的电流越大，导体的电阻就一定越小
答案:B
解析：A．绝缘体是不容易导电，有电阻，导体是容易导电，也是有电阻的，故A错误；
B．导体两端电压为零时，电流为零，但是电阻是导体本身的一种性质，不受电压、电流的影响，电阻不为零，故B正确；
C．导体和绝缘体都是可以做电工材料的，故C错误；
D．电阻是导体本身的一种性质，不受电压、电流的影响，通过导体的电流越大，导体的电阻大小不变，故D错误。
故选B。
6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压可以不相等
答案:B
解析：AB．由电路图可知，当开关闭合时两灯泡两侧都接在电源的两极上，即两灯泡并列连接，故A错误；故B正确；
C．当两灯泡的规则不相同时，通过灯L1和灯L2的电流一定不相等，故C错误；
D．由于并联电路两端电压相等，因此灯L1和灯L2两端的电压一定相等，故D错误。
故选B。
7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（ ）
A．甲、乙均接电压表B．甲、乙均接电流表
C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表
答案:C
解析：AD．由图可知，甲串联在电中，若为电压表则电路开路，两灯均不发光，故AD不符合题意；
B．由图可知，乙与灯泡并联，若乙为电流表，与其并联的灯泡短路，不能发光，故B不符合题意；
C．甲与两个灯泡串联，为电流表，乙与灯泡并联，乙为电压表该电路为串联电路，甲测量电路中的电流，乙测量左边灯泡两端的电压，故C符合题意。
故选C。
8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
答案:D
解析：由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压
U2=U-U1=3V-2V=1V
故D符合题意，ABC不符合题意。
故选D。
9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
答案:D
解析：A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
故选D。
10．（2022·湖南湘西·一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向左移动，变阻器的阻值变大
B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
答案:A
解析：AB．由图示知，滑动变阻器下端的接线柱接在右端，则滑片远离右下接线柱即向左移动时，电阻丝接入电路的长度变大，阻值变大，故A正确，B错误；
CD．变阻器中电流的流向没有限定，所以电流可由上接线柱流入，由下接线柱流出，也可由下接线柱流入，上接线柱流出。故CD错误。
故选A。
第Ⅱ卷
二、填空题。（每空2分，共24分）
11．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图所示，电阻箱读数是______Ω。
答案:2017
解析：电阻箱的4个对应刻度分别为：2、0、1、7；示数为
2×1000Ω+0×100Ω+1×10Ω+7×1Ω+2×0.1Ω=2017Ω
12．（2022·四川成都·模拟预测）教室内照明电路的电压为______V；教室内的18盏灯是______（选填“串联”或“并联”）的。
答案: 220 并联
解析：[1]我国家庭电路的电压为220V。
[2]教室内的18盏灯可以各自单独工作，互不影响，它们是并联的。
13．（2022·安徽省马鞍山市第七中学二模）家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。
答案:粗
解析：当导体的材料相同、长度相同时，横截面积大的电阻小，横截面积小的电阻大，所以将原导线换成更粗的导线，这是通过增大导体的横截面积来减小电阻。
14．（2022·安徽·合肥市第四十五中学一模）如图电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构。如当某根导电墨线的局部导电材料脱落，其电阻阻值_____（选填“变大”、“变小”或“不变”）
答案:变大
解析：电阻的影响因素为：导体的长短、横截面积和材料，当某根导电墨线的局部导电材料脱落，会导致横截面积变小，电阻变大。
15．（2022·江西赣州·九年级期末）当线路连接处接触不良时，该处的电阻将______，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”、“减小”或“不变”）
答案: 增大 增大
解析：[1]金属导体电阻受导体的材料、横截面积、长度和温度有关，其他因素不变的情况下，导体横截面积越小，导体电阻越大。线路采用金属导体制作，线路接触不良相当于减小了导体的横截面积，故当线路连接处接触不良时，该处的电阻将增大。
[2]金属导体的电阻受温度影响，温度越高，导体电阻越大，故接触不良位置的电阻会随着温度的升高而增大。
16．（2022·青海·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。
答案: 不变 不变
解析：[1][2]如图所示，电源电压保持不变，先闭合开关S1，只有灯泡L1的简单电路，电压表测量电源电压，再闭合开关S2，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电器互不影响，所以灯泡L1的亮度不变。
17．（2022·上海青浦·模拟预测）物理学知识在生产、生活中有着广泛的应用。在图中，茶壶（a图）应用了_______原理；汽车油量表（b图）实际上是一只________表；登山运动员用的高度计可以由气压计改造而成，是应用了大气压值的大小与________的关系。
答案: 连通器 电流 高度
解析：[1]如图（a）两端开口，壶嘴和壶身底部连通，故是连通器。
[2]由于油量表串联在电路中，故油量表实质是电流表。
[3]登山运动员用的高度计可以由气压计改造而成，高度越高，空气越稀薄，气压越小，故应用了大气压值的大小与高度的关系。
三、实验探究题（每空2分，共24分）
18．（2022·四川省成都市七中育才学校三模）小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
（1）按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中：
（2）小明进行多次实验的主要目的是___________；
（3）某次测量时，电压表的示数如图乙所示，电压为___________；
（4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。
答案: 寻找普遍规律，使结论具有普遍性 2.3 3.0
解析：（2）[1]小明进行多次实验的主要目的是寻找串联电路的电压规律，并且使结论更具有普遍性。
（3）[2]如图乙所示是电压表，量程为0~3V，分度值为0.1V，故读数为2.3V。
（4）[3]如图丙，闭合开关后，只有灯泡L2接入电路，电压表测量电源电压，故电压表的示数为3.0V。
19．（2022·广东深圳·九年级专题练习）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。
（1）为了研究电阻与导体材料有关，应将导线______先后接入电路A、B间；
（2）为了研究电阻与导体的长度有关，应将导线______先后接入电路A、B两点间；
（3）为了研究电阻与导体______的关系，应将导线1和导线3先后接入电路A、B两点间。
答案: 1、2 2、4 横截面积
解析：（1）[1]为了研究电阻与导体材料有关，应该控制长度和横截面积不变，材料不同，故将导线1和导线2先后接入电路A、B两点间。
（2）[2]为了研究电阻与导体的长度有关，应该控制材料和横截面积不变，长度不同，故将导线2和导线4先后接入电路A、B两点间。
（3）[3]为了研究电阻与导体横截面积的关系，应该控制材料和长度不变，横截面积不同，应将导线1和导线3先后接入电路A、B两点间。
20．（2022·上海·九年级）在连接电路时，若发现有连接错误，不少同学习惯于将电路全部拆开，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图1是某同学连接的电路：
（1）在图1中，如果合上开关，将出现______（选填“断路”或“短路”）现象，除了两只灯都不亮以外，还可能造成______的不良后果；
（2）对于图1这个电路，只需拆除一根导线，就可成为两灯串联的正确电路。请在要拆除的那根导线上打上“×”______；
（3）如图2所示，该电阻箱的最大值是______Ω，此时示数为______Ω；
（4）对于图3这个电路，若只能改动一根导线，要使两灯并联，电流表测干路中的电流，开关控制整个电路，请在要改动的那根导线上打上“×”，用笔代替导线画出正确的连接_______。
答案: 短路 损坏电流表和电源
解析：（1）[1][2]在图1中，如果合上开关则电流不经过两个灯泡，直接从正极流向负极，造成电源短路；因此两个灯泡都不亮，短路时电路中的电流很大，可能烧坏电流表和电源。
（2）[3]在原图中由于多了一根导线，造成电源短路；因此只需要拆掉一根就可以使两灯串联，如图所示：
（3）[4][5]图2是电阻箱，读数方法是：各旋盘对应的指示点的示数乘以倍数再把各个旋盘读数相加即为最后结果；由图可知每个旋盘最大示数为9，则该电阻箱的最大值为
此时电阻箱的示数为
（4）[6]在图3中，只需要将开关到灯L1的导线由右边换到左边，即可使两灯并联，且电流表测干路中的电流，如图所示：
四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（6分）（2021·重庆市渝北区石鞋学校九年级期中）如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求：
（1）电流表A的示数大小；
（2）灯泡L2两端的电压大小。
答案:（1）0.25A；（2）3V
解析：解：（1）由图可知，两灯泡串联在电路中，串联电路中电流处处相等；已知流过灯泡L2的电流为0.25A，则电流表A的示数大小为0.25A。
（2）由图可知，灯泡L1和L2串联，电压表V2测量灯泡L2的两端电压，电压表V1测量灯泡L1的两端电压，由题意可知：灯泡L1两端的电压为6V，即U1=6V；再由串联电路的电压特点可得灯泡L2两端的电压
U2=U-U1=9V-6V=3V
答：（1）电流表A的示数大小为0.25A；
（2）灯泡L2两端的电压大小为3V。
22．（6分）（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。
答案:（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
解析：解：（1）由电路图可知，闭合开关S后，电阻R1与R2串联，电压表V1并联在电源两端，所以测电源的电压；电压表V2并联在R2两端，测电阻R2两端的电压。
（2）因串联电路两端电压等于各部分电压之和，所以电阻R1两端的电压
U1＝U﹣U2＝8V－5V＝3V
答：（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压。
（2）电阻R1两端的电压为3V。
23．（10分）（2021·山东济南·九年级期中）如图所示电路中，电源电压为6V，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表示数为3.5V，电流表示数为0.3A。通过计算回答：
（1）通过定值电阻R的电流是多少安？
（2）定值电阻R两端的电压是多少伏？
（3）灯泡L两端的电压是多少伏？
答案:（1）0.3A；（2）3.5V；（3）2.5V
解析：解:（1）由图可知，R与L串联在电路中，电流表测电路中的电流，因为在串联电流中电流处处相等，所以通过定值电阻R的电流
IR=I=0.3A
（2）由图可知，电压表测定值电阻R两端的电压，所以定值电阻R两端的电压
UR=3.5V
（3）在串联电路中总电压等于各部分电路两端电压之和，即U=UL+UR，所以灯泡L两端的电压
UL=U-UR=6V-3.5V=2.5V
答：（1）通过定值电阻R的电流是0.3A；
（2）定值电阻R两端的电压是3.5V；
（3）灯泡L两端的电压是2.5V。实验次数
1
1.6
1.4
3.0
2
1.2
1.8
3.0
3
2.3
0.7
3.0
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册第十六章：电压 电阻。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
第1题图 第2题图 第3题图
A．锌片是电池的正极 B．这个电池的电压为6V C．这个电池的电压为3V D．这个电池的电压为0.6V
2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压 C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（ ）
A．220VB．110VC．380VD．5V
4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（ ）
第3题图 第6题图 第7题图
A．选择C、D可以探究电阻大小和长度是否有关 B．选择A、B可以探究电阻大小和材料是否有关
C．选择A、D可以探究电阻大小和长度是否有关 D．选择A、C可以探究电阻大小和横截面积是否有关
5．（2022·上海·九年级）以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻
B．导体两端电压为零时，电流为零，但电阻不为零
C．只有导体才能用于做电工材料
D．通过导体的电流越大，导体的电阻就一定越小
6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（ ）
A．灯L1和灯L2串联 B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等 D．灯L1和灯L2两端的电压可以不相等
7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（ ）
A．甲、乙均接电压表 B．甲、乙均接电流表 C．甲接电流表、乙接电压表 D．甲接电压表、乙接电流表
8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
第8题图 第9题图 第10题图
A．5VB．3VC．2VD．1V
9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
10．（2022·湖南湘西·一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向左移动，变阻器的阻值变大 B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
第Ⅱ卷
二、填空题。（每空2分，共24分）
11．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图所示，电阻箱读数是______Ω。
第11题图 第14题图 第16题图
12．（2022·四川成都·模拟预测）教室内照明电路的电压为______V；教室内的18盏灯是______（选填“串联”或“并联”）的。
13．（2022·安徽省马鞍山市第七中学二模）家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。
14．（2022·安徽·合肥市第四十五中学一模）如图电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构。如当某根导电墨线的局部导电材料脱落，其电阻阻值_____（选填“变大”、“变小”或“不变”）
15．（2022·江西赣州·九年级期末）当线路连接处接触不良时，该处的电阻将______，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”、“减小”或“不变”）
16．（2022·青海·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。

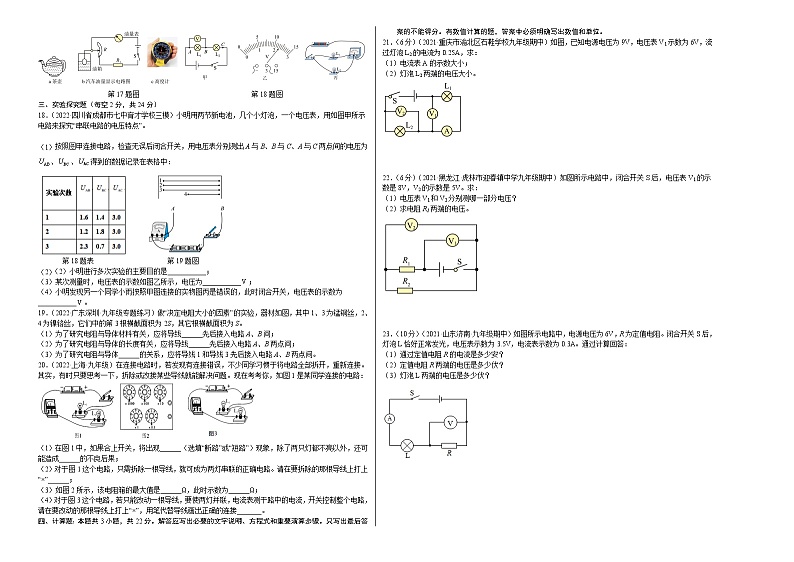

17．（2022·上海青浦·模拟预测）物理学知识在生产、生活中有着广泛的应用。在图中，茶壶（a图）应用了_______原理；汽车油量表（b图）实际上是一只________表；登山运动员用的高度计可以由气压计改造而成，是应用了大气压值的大小与________的关系。
第17题图 第18题图
三、实验探究题（每空2分，共24分）
18．（2022·四川省成都市七中育才学校三模）小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中：
第18题表 第19题图
（2）小明进行多次实验的主要目的是___________；
（3）某次测量时，电压表的示数如图乙所示，电压为___________；
（4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。
19．（2022·广东深圳·九年级专题练习）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。
（1）为了研究电阻与导体材料有关，应将导线______先后接入电路A、B间；
（2）为了研究电阻与导体的长度有关，应将导线______先后接入电路A、B两点间；
（3）为了研究电阻与导体______的关系，应将导线1和导线3先后接入电路A、B两点间。
20．（2022·上海·九年级）在连接电路时，若发现有连接错误，不少同学习惯于将电路全部拆开，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图1是某同学连接的电路：
（1）在图1中，如果合上开关，将出现______（选填“断路”或“短路”）现象，除了两只灯都不亮以外，还可能造成______的不良后果；
（2）对于图1这个电路，只需拆除一根导线，就可成为两灯串联的正确电路。请在要拆除的那根导线上打上“×”______；
（3）如图2所示，该电阻箱的最大值是______Ω，此时示数为______Ω；
（4）对于图3这个电路，若只能改动一根导线，要使两灯并联，电流表测干路中的电流，开关控制整个电路，请在要改动的那根导线上打上“×”，用笔代替导线画出正确的连接_______。
四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（6分）（2021·重庆市渝北区石鞋学校九年级期中）如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求：
（1）电流表A的示数大小；
（2）灯泡L2两端的电压大小。
22．（6分）（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。
23．（10分）（2021·山东济南·九年级期中）如图所示电路中，电源电压为6V，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表示数为3.5V，电流表示数为0.3A。通过计算回答：
（1）通过定值电阻R的电流是多少安？
（2）定值电阻R两端的电压是多少伏？
（3）灯泡L两端的电压是多少伏？
2023-2024学年上学期第十六章单元检测卷A卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
答案:D
解析：A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联B．电压表测L2两端的电压
C．通过L1、L2的电流相等D．通过L1的电流为0.22A
答案:C
解析：AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（ ）
A．220VB．110VC．380VD．5V
答案:D
解析：手机电池的电压约为3.7V，充电器为手机充电时的输出电压稍大于3.7V，故D符合题意，ABC不符合题意。
故选D。
4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。则下列说法中正确的是（ ）
A．选择C、D可以探究电阻大小和长度是否有关
B．选择A、B可以探究电阻大小和材料是否有关
C．选择A、D可以探究电阻大小和长度是否有关
D．选择A、C可以探究电阻大小和横截面积是否有关
答案:B
解析：A．C、D材料相同，横截面积不同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故A错误；
B．A、B材料不同，长度和横截面积相同，可以探究导体电阻大小与材料的关系，故B正确；
C．A、D材料不同，横截面积相同，长度不同，有两个变量，无法探究导体电阻与长度的关系，故C错误；
D．A、C材料不同，横截面积不同，长度相同，有两个变量，无法探究导体电阻与横截面积的关系，故D错误。
故选B。
5．（2022·上海·九年级）以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻
B．导体两端电压为零时，电流为零，但电阻不为零
C．只有导体才能用于做电工材料
D．通过导体的电流越大，导体的电阻就一定越小
答案:B
解析：A．绝缘体是不容易导电，有电阻，导体是容易导电，也是有电阻的，故A错误；
B．导体两端电压为零时，电流为零，但是电阻是导体本身的一种性质，不受电压、电流的影响，电阻不为零，故B正确；
C．导体和绝缘体都是可以做电工材料的，故C错误；
D．电阻是导体本身的一种性质，不受电压、电流的影响，通过导体的电流越大，导体的电阻大小不变，故D错误。
故选B。
6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压可以不相等
答案:B
解析：AB．由电路图可知，当开关闭合时两灯泡两侧都接在电源的两极上，即两灯泡并列连接，故A错误；故B正确；
C．当两灯泡的规则不相同时，通过灯L1和灯L2的电流一定不相等，故C错误；
D．由于并联电路两端电压相等，因此灯L1和灯L2两端的电压一定相等，故D错误。
故选B。
7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（ ）
A．甲、乙均接电压表B．甲、乙均接电流表
C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表
答案:C
解析：AD．由图可知，甲串联在电中，若为电压表则电路开路，两灯均不发光，故AD不符合题意；
B．由图可知，乙与灯泡并联，若乙为电流表，与其并联的灯泡短路，不能发光，故B不符合题意；
C．甲与两个灯泡串联，为电流表，乙与灯泡并联，乙为电压表该电路为串联电路，甲测量电路中的电流，乙测量左边灯泡两端的电压，故C符合题意。
故选C。
8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5VB．3VC．2VD．1V
答案:D
解析：由电路图可知，两灯泡串联，电压表并联在L1两端，电压表测量L1两端的电压，灯泡L1两端的电压U1=2V；由串联电路电压的特点可知，L2两端的电压
U2=U-U1=3V-2V=1V
故D符合题意，ABC不符合题意。
故选D。
9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联
B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光
D．电流表测量电路总电流
答案:D
解析：A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，故A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，故B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，故C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，故D错误，符合题意。
故选D。
10．（2022·湖南湘西·一模）如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（ ）
A．滑片向左移动，变阻器的阻值变大
B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
答案:A
解析：AB．由图示知，滑动变阻器下端的接线柱接在右端，则滑片远离右下接线柱即向左移动时，电阻丝接入电路的长度变大，阻值变大，故A正确，B错误；
CD．变阻器中电流的流向没有限定，所以电流可由上接线柱流入，由下接线柱流出，也可由下接线柱流入，上接线柱流出。故CD错误。
故选A。
第Ⅱ卷
二、填空题。（每空2分，共24分）
11．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图所示，电阻箱读数是______Ω。
答案:2017
解析：电阻箱的4个对应刻度分别为：2、0、1、7；示数为
2×1000Ω+0×100Ω+1×10Ω+7×1Ω+2×0.1Ω=2017Ω
12．（2022·四川成都·模拟预测）教室内照明电路的电压为______V；教室内的18盏灯是______（选填“串联”或“并联”）的。
答案: 220 并联
解析：[1]我国家庭电路的电压为220V。
[2]教室内的18盏灯可以各自单独工作，互不影响，它们是并联的。
13．（2022·安徽省马鞍山市第七中学二模）家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。
答案:粗
解析：当导体的材料相同、长度相同时，横截面积大的电阻小，横截面积小的电阻大，所以将原导线换成更粗的导线，这是通过增大导体的横截面积来减小电阻。
14．（2022·安徽·合肥市第四十五中学一模）如图电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构。如当某根导电墨线的局部导电材料脱落，其电阻阻值_____（选填“变大”、“变小”或“不变”）
答案:变大
解析：电阻的影响因素为：导体的长短、横截面积和材料，当某根导电墨线的局部导电材料脱落，会导致横截面积变小，电阻变大。
15．（2022·江西赣州·九年级期末）当线路连接处接触不良时，该处的电阻将______，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”、“减小”或“不变”）
答案: 增大 增大
解析：[1]金属导体电阻受导体的材料、横截面积、长度和温度有关，其他因素不变的情况下，导体横截面积越小，导体电阻越大。线路采用金属导体制作，线路接触不良相当于减小了导体的横截面积，故当线路连接处接触不良时，该处的电阻将增大。
[2]金属导体的电阻受温度影响，温度越高，导体电阻越大，故接触不良位置的电阻会随着温度的升高而增大。
16．（2022·青海·中考真题）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数___________（选填“变大”“不变”或“变小”），灯泡L1的亮度___________（选填“变亮”“不变”或“变暗”）。
答案: 不变 不变
解析：[1][2]如图所示，电源电压保持不变，先闭合开关S1，只有灯泡L1的简单电路，电压表测量电源电压，再闭合开关S2，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电器互不影响，所以灯泡L1的亮度不变。
17．（2022·上海青浦·模拟预测）物理学知识在生产、生活中有着广泛的应用。在图中，茶壶（a图）应用了_______原理；汽车油量表（b图）实际上是一只________表；登山运动员用的高度计可以由气压计改造而成，是应用了大气压值的大小与________的关系。
答案: 连通器 电流 高度
解析：[1]如图（a）两端开口，壶嘴和壶身底部连通，故是连通器。
[2]由于油量表串联在电路中，故油量表实质是电流表。
[3]登山运动员用的高度计可以由气压计改造而成，高度越高，空气越稀薄，气压越小，故应用了大气压值的大小与高度的关系。
三、实验探究题（每空2分，共24分）
18．（2022·四川省成都市七中育才学校三模）小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
（1）按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中：
（2）小明进行多次实验的主要目的是___________；
（3）某次测量时，电压表的示数如图乙所示，电压为___________；
（4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。
答案: 寻找普遍规律，使结论具有普遍性 2.3 3.0
解析：（2）[1]小明进行多次实验的主要目的是寻找串联电路的电压规律，并且使结论更具有普遍性。
（3）[2]如图乙所示是电压表，量程为0~3V，分度值为0.1V，故读数为2.3V。
（4）[3]如图丙，闭合开关后，只有灯泡L2接入电路，电压表测量电源电压，故电压表的示数为3.0V。
19．（2022·广东深圳·九年级专题练习）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。
（1）为了研究电阻与导体材料有关，应将导线______先后接入电路A、B间；
（2）为了研究电阻与导体的长度有关，应将导线______先后接入电路A、B两点间；
（3）为了研究电阻与导体______的关系，应将导线1和导线3先后接入电路A、B两点间。
答案: 1、2 2、4 横截面积
解析：（1）[1]为了研究电阻与导体材料有关，应该控制长度和横截面积不变，材料不同，故将导线1和导线2先后接入电路A、B两点间。
（2）[2]为了研究电阻与导体的长度有关，应该控制材料和横截面积不变，长度不同，故将导线2和导线4先后接入电路A、B两点间。
（3）[3]为了研究电阻与导体横截面积的关系，应该控制材料和长度不变，横截面积不同，应将导线1和导线3先后接入电路A、B两点间。
20．（2022·上海·九年级）在连接电路时，若发现有连接错误，不少同学习惯于将电路全部拆开，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图1是某同学连接的电路：
（1）在图1中，如果合上开关，将出现______（选填“断路”或“短路”）现象，除了两只灯都不亮以外，还可能造成______的不良后果；
（2）对于图1这个电路，只需拆除一根导线，就可成为两灯串联的正确电路。请在要拆除的那根导线上打上“×”______；
（3）如图2所示，该电阻箱的最大值是______Ω，此时示数为______Ω；
（4）对于图3这个电路，若只能改动一根导线，要使两灯并联，电流表测干路中的电流，开关控制整个电路，请在要改动的那根导线上打上“×”，用笔代替导线画出正确的连接_______。
答案: 短路 损坏电流表和电源
解析：（1）[1][2]在图1中，如果合上开关则电流不经过两个灯泡，直接从正极流向负极，造成电源短路；因此两个灯泡都不亮，短路时电路中的电流很大，可能烧坏电流表和电源。
（2）[3]在原图中由于多了一根导线，造成电源短路；因此只需要拆掉一根就可以使两灯串联，如图所示：
（3）[4][5]图2是电阻箱，读数方法是：各旋盘对应的指示点的示数乘以倍数再把各个旋盘读数相加即为最后结果；由图可知每个旋盘最大示数为9，则该电阻箱的最大值为
此时电阻箱的示数为
（4）[6]在图3中，只需要将开关到灯L1的导线由右边换到左边，即可使两灯并联，且电流表测干路中的电流，如图所示：
四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（6分）（2021·重庆市渝北区石鞋学校九年级期中）如图，已知电源电压为9V，电压表V1示数为6V，流过灯泡L2的电流为0.25A，求：
（1）电流表A的示数大小；
（2）灯泡L2两端的电压大小。
答案:（1）0.25A；（2）3V
解析：解：（1）由图可知，两灯泡串联在电路中，串联电路中电流处处相等；已知流过灯泡L2的电流为0.25A，则电流表A的示数大小为0.25A。
（2）由图可知，灯泡L1和L2串联，电压表V2测量灯泡L2的两端电压，电压表V1测量灯泡L1的两端电压，由题意可知：灯泡L1两端的电压为6V，即U1=6V；再由串联电路的电压特点可得灯泡L2两端的电压
U2=U-U1=9V-6V=3V
答：（1）电流表A的示数大小为0.25A；
（2）灯泡L2两端的电压大小为3V。
22．（6分）（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。
答案:（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
解析：解：（1）由电路图可知，闭合开关S后，电阻R1与R2串联，电压表V1并联在电源两端，所以测电源的电压；电压表V2并联在R2两端，测电阻R2两端的电压。
（2）因串联电路两端电压等于各部分电压之和，所以电阻R1两端的电压
U1＝U﹣U2＝8V－5V＝3V
答：（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压。
（2）电阻R1两端的电压为3V。
23．（10分）（2021·山东济南·九年级期中）如图所示电路中，电源电压为6V，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表示数为3.5V，电流表示数为0.3A。通过计算回答：
（1）通过定值电阻R的电流是多少安？
（2）定值电阻R两端的电压是多少伏？
（3）灯泡L两端的电压是多少伏？
答案:（1）0.3A；（2）3.5V；（3）2.5V
解析：解:（1）由图可知，R与L串联在电路中，电流表测电路中的电流，因为在串联电流中电流处处相等，所以通过定值电阻R的电流
IR=I=0.3A
（2）由图可知，电压表测定值电阻R两端的电压，所以定值电阻R两端的电压
UR=3.5V
（3）在串联电路中总电压等于各部分电路两端电压之和，即U=UL+UR，所以灯泡L两端的电压
UL=U-UR=6V-3.5V=2.5V
答：（1）通过定值电阻R的电流是0.3A；
（2）定值电阻R两端的电压是3.5V；
（3）灯泡L两端的电压是2.5V。实验次数
1
1.6
1.4
3.0
2
1.2
1.8
3.0
3
2.3
0.7
3.0
相关试卷
人教版九年级物理全一册名校单元双测AB卷期末测试(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷期末测试(A卷·夯实基础)(原卷版+解析)，共14页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，下列说法正确的是等内容，欢迎下载使用。
人教版九年级物理全一册名校单元双测AB卷期中测试(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷期中测试(A卷·夯实基础)(原卷版+解析)，共11页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，关于内燃机下列说法正确的是等内容，欢迎下载使用。
人教版九年级物理全一册名校单元双测AB卷第20章电与磁(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷第20章电与磁(A卷·夯实基础)(原卷版+解析)，共13页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围等内容，欢迎下载使用。
