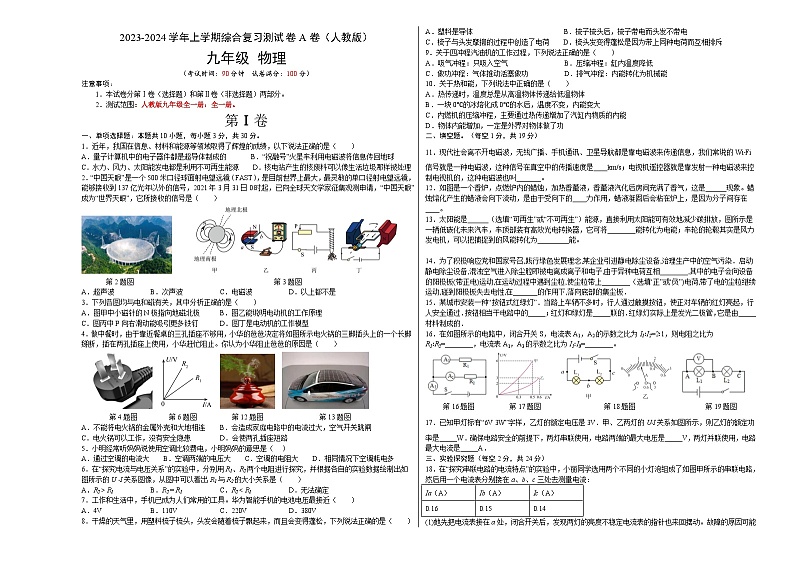

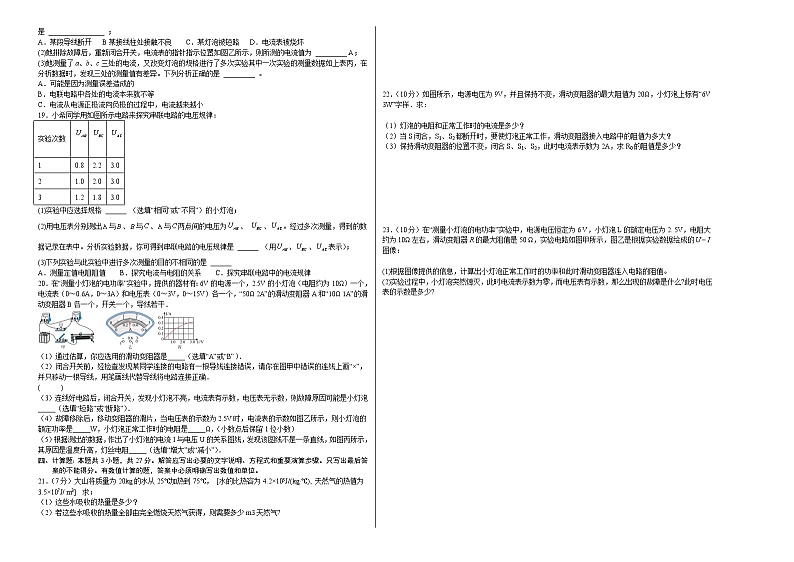

人教版九年级物理全一册名校单元双测AB卷综合复习测试(A卷·夯实基础)(原卷版+解析)
展开
这是一份人教版九年级物理全一册名校单元双测AB卷综合复习测试(A卷·夯实基础)(原卷版+解析)，共13页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，关于热和能，下列说法中正确的是等内容，欢迎下载使用。
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册：全一册。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．近年，我国在信息、材料和能源等领域取得了辉煌的成绩，以下说法正确的是（ ）
A．量子计算机中的电子器件都是超导体制成的 B．“祝融号”火星车利用电磁波将信息传回地球
C．水力、风力、太阳能发电都是利用不可再生能源 D．核电站产生的核废料可以像生活垃圾那样被处理
2．“中国天眼”是一个500米口径球面射电望远镜（FAST），是目前世界上最大，最灵敏的单口径射电望远镜，能够接收到137亿光年以外的信号，2021年3月31日0时起，已向全球天文学家征集观测申请，“中国天眼”成为“世界天眼”，它所接收的信号是（ ）
第2题图 第3题图
A．超声波B．次声波C．电磁波D．以上都不是
3．下列各图均与电和磁有关，其中分析正确的是（ ）
A．图甲中小磁针的N极指向地磁北极B．图乙能说明电动机的工作原理
C．图丙中P向右滑动能吸引更多铁钉D．图丁是电动机的工作模型
4．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
第4题图 第6题图 第12题图 第13题图
A．不能将电火锅的金属外壳和大地相连B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患D．会使两孔插座短路
5．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大 B．空调两端的电压大 C．空调的电阻大 D．相同情况下空调耗电多
6．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1B．R2 = R1C．R2 < R1D．无法确定
7．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
8．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体 B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷 D．梳头发变得蓬松是因为带上同种电荷而互相排斥
9．关于四冲程汽油机的工作过程，下列说法正确的是（ ）
A．吸气冲程：只吸入空气B．压缩冲程：缸内温度降低
C．做功冲程：气体推动活塞做功D．排气冲程：内能转化为机械能
10．关于热和能，下列说法中正确的是（ ）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．物体内能增加，一定是外界对物体做了功
二、填空题。（每空1分，共19分）
11．现代社会离不开电磁波，无线广播、手机通讯、卫星导航都是靠电磁波来传递信息，我们常说的Wi﹣Fi信号就是一种电磁波，这种信号在真空中的传播速度是____km/s；电视机遥控器就是靠发射一种电磁波来控制电视机的，这种电磁波也叫_______。
12．如图是一个香炉，点燃炉内的蜡烛，加热香薰液，香薰液汽化后房间充满了香气，这是______现象。蜡烛熔化产生的蜡液会向下流动，是由于受向下的____力作用，蜡液凝固后会粘在炉上，是因为分子间存在____。
13．太阳能是______（选填“可再生”或“不可再生”）能源，直接利用太阳能可有效地减少碳排放，图所示是一辆低碳化未来汽车，车顶部装有高效光电转换器，它可将________能转化为电能；车轮的轮毂其实是风力发电机，可以把捕捉到的风能转化为_________能。
14．为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染．启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在_______的作用下,落向底部的集尘板．
15．某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
16．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1∶I2=2∶1，则电阻之比为R1∶R2=________，电流表A1，A3的示数之比为I1∶I3=________。
第16题图 第17题图 第18题图 第19题图
17．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
三、实验探究题（每空2分，共24分）
18．在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是 ________________ ；
A．某段导线断开 B某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 _________ A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是 _________ 。
A．可能是因为测量误差造成的
B．电联电路中各处的电流本来就不等
C．电流从电源正极流向负极的过程中，电流越来越小
19．小希同学用如图所示电路来探究串联电路的电压规律：
(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；
(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；
(3)下列实验与此实验中进行多次测量的目的不相同的是 ______
A．测量定值电阻阻值 B．探究电流与电阻的关系 C．探究串联电路中的电流规律
20．在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干．
（1）通过估算，你应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确．
( )
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_____（选填“短路”或“断路”）．
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W，小灯泡正常工作时的电阻是_____Ω，（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻_____（选填“增大”或“减小”）．
四、计算题：本题共3小题，共27分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（7分）大山将质量为20kg的水从25℃加热到75℃， [水的比热容为4.2×103J/(kg·℃), 天然气的热值为3.5×107J/ m3] 求：
（1）这些水吸收的热量是多少？
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要多少m3天然气?
22．（10分）如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2A，求R0的阻值是多少？
23．（10分）在“测量小灯泡的电功率”实验中，电源电压恒定为6 V，小灯泡L的额定电压为2. 5V，电阻大约为10Ω左右，滑动变阻器R的最大阻值是50 Ω，实验电路如图甲所示，图乙是根据实验数据绘成的图像：
(1)根据图像提供的信息，计算出小灯泡正常工作时的功率和此时滑动变阻器连入电路的阻值。
(2)实验过程中，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么?此时电压表的示数是多少?Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
2023-2024学年上学期综合复习测试卷A卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．近年，我国在信息、材料和能源等领域取得了辉煌的成绩，以下说法正确的是（ ）
A．量子计算机中的电子器件都是超导体制成的
B．“祝融号”火星车利用电磁波将信息传回地球
C．水力、风力、太阳能发电都是利用不可再生能源
D．核电站产生的核废料可以像生活垃圾那样被处理
答案:B
解析：A．量子计算机中的电子器件有些由半导体制成，故A错误；
B．电磁波可以在真空中传播，“祝融号”火星车利用电磁波将信息传回地球，故B正确；
C．水力、风力、太阳能发电都是利用可再生能源，故C错误；
D．核电站产生的核废料有放射性，不能像生活垃圾那样被处理，故D错误。
故选B。
2．“中国天眼”是一个500米口径球面射电望远镜（FAST），是目前世界上最大，最灵敏的单口径射电望远镜，能够接收到137亿光年以外的信号，2021年3月31日0时起，已向全球天文学家征集观测申请，“中国天眼”成为“世界天眼”，它所接收的信号是（ ）
A．超声波B．次声波C．电磁波D．以上都不是
答案:C
解析：真空不能传声，射电望远镜能够接收到137亿光年以外的信号，所以它所接收的信号是电磁波，故ABD不符合题意，C符合题意。
故选C。
3．下列各图均与电和磁有关，其中分析正确的是（ ）
A．图甲中小磁针的N极指向地磁北极B．图乙能说明电动机的工作原理
C．图丙中P向右滑动能吸引更多铁钉D．图丁是电动机的工作模型
答案:D
解析：A．地理北极的附近是地磁南极，而图甲中小磁针的N极向上，是指向地磁南极，故A错误；
B．图乙中，有灵敏电流计，闭合开关后，移动导体切割磁感线，会有电流流过灵敏电流计，这是产生电流，能说明发电机的工作原理，故B错误；
C．从图丙可以看到，闭合开关后，P向右滑动，变阻器接入电路的电阻会变大，电路的电流会变小，磁性减弱，能吸引的铁钉会变少，故C错误；
D．从图丁可以看到，开关闭合后，线圈有电流流过，线圈会转动起来，这是电动机的工作模型，故D正确。
故选D。
4．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A．不能将电火锅的金属外壳和大地相连B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患D．会使两孔插座短路
答案:A
解析：AC．电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电。如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A符合题意，C不符合题意；
BD．家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故BD不符合题意。
故选A。
5．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大B．空调两端的电压大
C．空调的电阻大D．相同情况下空调耗电多
答案:D
解析：小明妈妈所说的“使用空调比较费电”的意思是：空调的功率大，相同情况下消耗的电能多，故ABC不符合题意，D符合题意。
故选D。
6．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1B．R2 = R1C．R2 < R1D．无法确定
答案:A
解析：由图示可知，当电流相等时，电阻R2两端的电压较高，由可知，电阻R2的电阻值较大，故A项符合题意，BCD项不符合题意。
故选A。
7．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
答案:A
解析：家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
8．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
答案:D
解析：塑料不容易导电是绝缘体， 用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来，头发带上同种电荷而互相排斥，所以头发越梳越蓬松。
故选D。
9．关于四冲程汽油机的工作过程，下列说法正确的是（ ）
A．吸气冲程：只吸入空气B．压缩冲程：缸内温度降低
C．做功冲程：气体推动活塞做功D．排气冲程：内能转化为机械能
答案:C
解析：A．吸气冲程：吸入空气和汽油的混合物，故A错误；
B．压缩冲程：活塞压缩混合气做功，缸内气体内能增大，温度升高，故B错误；
C．做功冲程：燃烧后的高温高压气体推动活塞做功，内能转化为机械能，故C正确；
D．排气冲程：排气门打开，进气门开闭，由飞轮的惯性带曲轴转动，带活塞上移，排出废气，不涉及内能与机械能间的转化，故D错误。
故选C。
10．关于热和能，下列说法中正确的是（ ）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．物体内能增加，一定是外界对物体做了功
答案:B
解析：A．热传递时，热量总是从高温物体传递给低温物体，而不是温度，故A错误；
B．一块0℃的冰熔化成0℃的水后，不断吸热，温度不变，但是内能变大，故B正确；
C．内燃机的压缩冲程，压缩气体，对气体做功，主要通过做功增加了汽缸内物质的内能，故C错误；
D．物体内能增加，不一定是外界对物体做了功，可以是从外界吸收了热量，故D错误。
故选B。
二、填空题。（每空1分，共19分）
11．现代社会离不开电磁波，无线广播、手机通讯、卫星导航都是靠电磁波来传递信息，我们常说的Wi﹣Fi信号就是一种电磁波，这种信号在真空中的传播速度是____km/s；电视机遥控器就是靠发射一种电磁波来控制电视机的，这种电磁波也叫_______。
答案: 3×105 红外线
解析：[1] 电磁波在真空中的传播速度与光速相同为
3×108m/s=3×105km/s
[2] 电视机遥控器就是靠发射红外线来控制电视机的，红外线也是一种电磁波。
12．如图是一个香炉，点燃炉内的蜡烛，加热香薰液，香薰液汽化后房间充满了香气，这是______现象。蜡烛熔化产生的蜡液会向下流动，是由于受向下的______力作用，蜡液凝固后会粘在炉上，是因为分子间存在______。
答案: 扩散 重 引力
解析：[1]香薰液汽化后房间充满了香气，这是香薰液分子运动到了房间的空气中，是扩散现象。
[2]由于受重力作用，蜡烛熔化产生的蜡液会向下流动。
[3]由于分子间存在相互的引力，所以蜡液凝固后会粘在炉上。
13．太阳能是______（选填“可再生”或“不可再生”）能源，直接利用太阳能可有效地减少碳排放，图所示是一辆低碳化未来汽车，车顶部装有高效光电转换器，它可将________能转化为电能；车轮的轮毂其实是风力发电机，可以把捕捉到的风能转化为_________能。
答案: 可再生 太阳 电
解析：[1]太阳能取之不尽用之不竭，且清洁无污染，属于可再生能源。
[2]光电转换器的作用是将太阳能转变为电能。
[3]风力发电机的作用是将风能转变为电能。
14．为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染．启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在_______的作用下,落向底部的集尘板．
答案: 吸引 负 重力
解析：当启动静电除尘设备时，混浊空气进入除尘腔即被电离成离子和电子，由于电子带负电，而阳极板带正电，又因为异种电荷互相吸引，所以电子会向设备的阳极板运动；在运动过程中电子遇到尘粒容易被吸附，通过接触带电使尘粒带负电，带了电的尘粒继续运动，碰到阳极板失去电性，就会发生电中和，于是在重力的作用下，落向底部的集尘板．
点睛：本题考查的是电荷间的相互作用、静电产生及现象，涉及静电除尘的原理，解题的关键是知道电子容易被吸附到灰尘上，使灰尘会吸附电子而带负电．
15．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
答案: 开关 并 半导体
解析：按钮相当干电路中的开关，起到通断电路的作用；
红灯和绿灯能够独立工作，所以它们是并联的；
二极管具有单项导电性，是由半导体材料制成的．
【考点定位】电路；导电性
16．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1∶I2=2∶1，则电阻之比为R1∶R2=________，电流表A1，A3的示数之比为I1∶I3=________。
答案: 1∶2 2∶3
解析：由电路图可知，电阻R1、R2并联，电流表A1测电阻R1的电流，电流表A2测电阻R2的电流，电流表A3测干路中的电流，根据并联电路的分流规律可得
R1∶R2＝I2∶I1＝1∶2
因并联电路中干路电流等于各支路电流之和，所以，电流表A1、A3的示数之比为
＝＝
【点睛】并联电路的电流规律：并联电路中干路电流等于各支路电流之和，各支路电流比等于电阻比的倒数。
17．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
答案: 1.8 8 0.9
解析：[1]由图象可知，当乙灯的额定电压是3V时，I乙＝0.6A，乙灯的额定功率
P乙＝U乙I乙＝3V×0.6A＝1.8W；
[2]甲灯的额定电流
I甲＝＝0.5A，
两灯串联使用，电路中的最大电流是I甲＝0.5A，由图像可知，此时乙灯两端电压为2V，故电路两端的最大电压
U串＝6V+2V＝8V；
[3]两灯泡并联时，电路两端的最大电压为3V，由图像可知，此时流经甲的电流I甲′＝0.3A，乙灯正常发光，故电路最大电流
I＝I甲′+I乙＝0.3A+0.6A=0.9A．
三、实验探究题（每空2分，共24分）
18．在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是 ________________ ；
A．某段导线断开 B某接线柱处接触不良
C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 _________ A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是 _________ 。
A．可能是因为测量误差造成的
B．电联电路中各处的电流本来就不等
C．电流从电源正极流向负极的过程中，电流越来越小
答案: B 0.22 A
解析：(1)[1]把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动，说明电路中某处接触不良，灯泡短路或断路都不会发亮；故B符合题意，A、C、D不符合题意。
(2)[2]排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，电流表接入的最大量程为0.6A，分度值为0.02A，则所测的电流值为0.22A。
(3)[3]她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异，a、b、c处的电流逐渐减小但相差不大，根据串联电路中的电流应处处相等的特点，可能是因为测量误差造成的；故A符合题意，B、C不符合题意。
19．小希同学用如图所示电路来探究串联电路的电压规律：
(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；
(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；
(3)下列实验与此实验中进行多次测量的目的不相同的是 ______
A．测量定值电阻阻值
B．探究电流与电阻的关系
C．探究串联电路中的电流规律
答案: 不同 A
解析：(1)[1]实验中为避免偶然性，探究普遍性规律，则应选择规格不同的小灯泡。
(2)[2]分析表中实验数据可知，串联电路的电压规律是串联分压，即
(3)[3]此实验中进行多次测量的目的是探究普遍性规律，与探究电流与电阻的关系、探究串联电路中的电流规律的目的相同；而测量定值电阻阻值是多次测量求平均值降低误差；故A符合题意。
20．在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干．
（1）通过估算，你应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确．
( )
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_____（选填“短路”或“断路”）．
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W，小灯泡正常工作时的电阻是_____Ω，（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻_____（选填“增大”或“减小”）．
答案: A 短路 0.75 8.3 增大
解析：（1）2.5V的小灯泡，电阻约为10Ω，由欧姆定律，灯的额定电流约为
I==0.25A
由串联电路的规律及欧姆定律，灯正常发时变阻器连入的电阻
R滑==14Ω
故选滑动变阻器是A；
（2）原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联，如下所示：
（3）连线好电路后，闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表无示数，则故障原因可能是小灯泡短路；
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率是
P＝UI＝2.5V×0.3A＝0.75W
由欧姆定律，小灯泡正常工作时的电阻是
R==8.3Ω
（5）如图丙所示，小灯泡的电流I与电压U的关系图线不是一条直线，其原因是温度升高，灯丝电阻增大．
四、计算题：本题共3小题，共27分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（7分）大山将质量为20kg的水从25℃加热到75℃， [水的比热容为4.2×103J/(kg·℃), 天然气的热值为3.5×107J/ m3] 求：
（1）这些水吸收的热量是多少？
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要多少m3天然气?
答案:（1）4.2×106J （2）0.12 m3
解析：（1）将质量为20kg的水从25℃加热到75℃，水吸收的热量：
.
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则，根据Q放 =qV，需要燃烧天然气的体积：
.
答：（1）这些水吸收的热量是；
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要0.12m3天然气。
22．（10分）如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2A，求R0的阻值是多少？
答案:（1）12 0.5A （2）6 （3）18
分析：（1）小灯泡正常工作时的功率和额定功率相等，根据I＝求出灯泡正常工作时的电流，根据欧姆定律求出灯泡的电阻；
（2）当S闭合，S1、S2都断开时，灯L和滑动变阻器串联，灯泡正常工作时的电流和额定电流相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的阻值；
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，根据并联特点，由欧姆定律求出R0的电阻．
解析：(1)由题可知小灯泡正常工作时，灯泡的电流
IL＝＝0.5A
灯泡的电阻
RL＝＝12Ω
(2)当S闭合,S1、S2都断开时,灯L和滑动变阻器串联,灯泡正常工作,电路中的电流
I＝IL＝0.5A
滑动变阻器两端的电压
U滑＝U−UL＝9V−6V＝3V
滑动变阻器接入电路中的阻值
R滑＝＝6Ω
(3)保持滑动变阻器的位置不变即R滑＝6Ω,闭合S、S1、S2,由图可知,R滑与R0并联,L被短路,电流表测干路电流I总＝2A，通过滑动变阻器的电流
I滑＝＝1.5A
R0的电阻
R0＝＝18Ω
23．（10分）在“测量小灯泡的电功率”实验中，电源电压恒定为6 V，小灯泡L的额定电压为2. 5V，电阻大约为10Ω左右，滑动变阻器R的最大阻值是50 Ω，实验电路如图甲所示，图乙是根据实验数据绘成的图像：
(1)根据图像提供的信息，计算出小灯泡正常工作时的功率和此时滑动变阻器连入电路的阻值。
(2)实验过程中，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么?此时电压表的示数是多少?
答案:(1) 0.5W；17.5Ω；(2)故障原因是灯泡烧坏； 6V
解析：(1)由乙图可知，小灯泡正常工作时，其电流值为0.2A，小灯泡正常工作时的功率
此时滑动变阻器两端电压
滑动变阻器和灯泡串联，其电流相等，则滑动变阻器此时连入电路中的阻值
(2)实验过程中，小灯泡突然熄灭，电流表示数为零，电压表有示数，出现故障的可能是灯泡被烧坏；此时电压表和滑动变阻器串联分压，由于电压表内阻比滑动变阻器的电阻大的多，根据串联电路的分压原理可知，此时电压表的示数接近电源电压，即电压表的示数为6V。
答：(1)小灯泡正常工作时的功率为；此时滑动变阻器连入电路的阻值为；
(2)实验过程中，小灯泡突然熄灭，电流表示数为零，而电压表有示数，出现的故障可能是灯泡被烧坏；此时电压表的示数是6V。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册：全一册。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．近年，我国在信息、材料和能源等领域取得了辉煌的成绩，以下说法正确的是（ ）
A．量子计算机中的电子器件都是超导体制成的 B．“祝融号”火星车利用电磁波将信息传回地球
C．水力、风力、太阳能发电都是利用不可再生能源 D．核电站产生的核废料可以像生活垃圾那样被处理
2．“中国天眼”是一个500米口径球面射电望远镜（FAST），是目前世界上最大，最灵敏的单口径射电望远镜，能够接收到137亿光年以外的信号，2021年3月31日0时起，已向全球天文学家征集观测申请，“中国天眼”成为“世界天眼”，它所接收的信号是（ ）
第2题图 第3题图
A．超声波B．次声波C．电磁波D．以上都不是
3．下列各图均与电和磁有关，其中分析正确的是（ ）
A．图甲中小磁针的N极指向地磁北极B．图乙能说明电动机的工作原理
C．图丙中P向右滑动能吸引更多铁钉D．图丁是电动机的工作模型
4．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
第4题图 第6题图 第12题图 第13题图
A．不能将电火锅的金属外壳和大地相连B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患D．会使两孔插座短路
5．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大 B．空调两端的电压大 C．空调的电阻大 D．相同情况下空调耗电多
6．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1B．R2 = R1C．R2 < R1D．无法确定
7．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
8．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体 B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷 D．梳头发变得蓬松是因为带上同种电荷而互相排斥
9．关于四冲程汽油机的工作过程，下列说法正确的是（ ）
A．吸气冲程：只吸入空气B．压缩冲程：缸内温度降低
C．做功冲程：气体推动活塞做功D．排气冲程：内能转化为机械能
10．关于热和能，下列说法中正确的是（ ）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．物体内能增加，一定是外界对物体做了功
二、填空题。（每空1分，共19分）
11．现代社会离不开电磁波，无线广播、手机通讯、卫星导航都是靠电磁波来传递信息，我们常说的Wi﹣Fi信号就是一种电磁波，这种信号在真空中的传播速度是____km/s；电视机遥控器就是靠发射一种电磁波来控制电视机的，这种电磁波也叫_______。
12．如图是一个香炉，点燃炉内的蜡烛，加热香薰液，香薰液汽化后房间充满了香气，这是______现象。蜡烛熔化产生的蜡液会向下流动，是由于受向下的____力作用，蜡液凝固后会粘在炉上，是因为分子间存在____。
13．太阳能是______（选填“可再生”或“不可再生”）能源，直接利用太阳能可有效地减少碳排放，图所示是一辆低碳化未来汽车，车顶部装有高效光电转换器，它可将________能转化为电能；车轮的轮毂其实是风力发电机，可以把捕捉到的风能转化为_________能。
14．为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染．启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在_______的作用下,落向底部的集尘板．
15．某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
16．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1∶I2=2∶1，则电阻之比为R1∶R2=________，电流表A1，A3的示数之比为I1∶I3=________。
第16题图 第17题图 第18题图 第19题图
17．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
三、实验探究题（每空2分，共24分）
18．在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是 ________________ ；
A．某段导线断开 B某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 _________ A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是 _________ 。
A．可能是因为测量误差造成的
B．电联电路中各处的电流本来就不等
C．电流从电源正极流向负极的过程中，电流越来越小
19．小希同学用如图所示电路来探究串联电路的电压规律：
(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；
(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；
(3)下列实验与此实验中进行多次测量的目的不相同的是 ______
A．测量定值电阻阻值 B．探究电流与电阻的关系 C．探究串联电路中的电流规律
20．在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干．
（1）通过估算，你应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确．
( )
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_____（选填“短路”或“断路”）．
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W，小灯泡正常工作时的电阻是_____Ω，（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻_____（选填“增大”或“减小”）．
四、计算题：本题共3小题，共27分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（7分）大山将质量为20kg的水从25℃加热到75℃， [水的比热容为4.2×103J/(kg·℃), 天然气的热值为3.5×107J/ m3] 求：
（1）这些水吸收的热量是多少？
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要多少m3天然气?
22．（10分）如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2A，求R0的阻值是多少？
23．（10分）在“测量小灯泡的电功率”实验中，电源电压恒定为6 V，小灯泡L的额定电压为2. 5V，电阻大约为10Ω左右，滑动变阻器R的最大阻值是50 Ω，实验电路如图甲所示，图乙是根据实验数据绘成的图像：
(1)根据图像提供的信息，计算出小灯泡正常工作时的功率和此时滑动变阻器连入电路的阻值。
(2)实验过程中，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么?此时电压表的示数是多少?Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
2023-2024学年上学期综合复习测试卷A卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．近年，我国在信息、材料和能源等领域取得了辉煌的成绩，以下说法正确的是（ ）
A．量子计算机中的电子器件都是超导体制成的
B．“祝融号”火星车利用电磁波将信息传回地球
C．水力、风力、太阳能发电都是利用不可再生能源
D．核电站产生的核废料可以像生活垃圾那样被处理
答案:B
解析：A．量子计算机中的电子器件有些由半导体制成，故A错误；
B．电磁波可以在真空中传播，“祝融号”火星车利用电磁波将信息传回地球，故B正确；
C．水力、风力、太阳能发电都是利用可再生能源，故C错误；
D．核电站产生的核废料有放射性，不能像生活垃圾那样被处理，故D错误。
故选B。
2．“中国天眼”是一个500米口径球面射电望远镜（FAST），是目前世界上最大，最灵敏的单口径射电望远镜，能够接收到137亿光年以外的信号，2021年3月31日0时起，已向全球天文学家征集观测申请，“中国天眼”成为“世界天眼”，它所接收的信号是（ ）
A．超声波B．次声波C．电磁波D．以上都不是
答案:C
解析：真空不能传声，射电望远镜能够接收到137亿光年以外的信号，所以它所接收的信号是电磁波，故ABD不符合题意，C符合题意。
故选C。
3．下列各图均与电和磁有关，其中分析正确的是（ ）
A．图甲中小磁针的N极指向地磁北极B．图乙能说明电动机的工作原理
C．图丙中P向右滑动能吸引更多铁钉D．图丁是电动机的工作模型
答案:D
解析：A．地理北极的附近是地磁南极，而图甲中小磁针的N极向上，是指向地磁南极，故A错误；
B．图乙中，有灵敏电流计，闭合开关后，移动导体切割磁感线，会有电流流过灵敏电流计，这是产生电流，能说明发电机的工作原理，故B错误；
C．从图丙可以看到，闭合开关后，P向右滑动，变阻器接入电路的电阻会变大，电路的电流会变小，磁性减弱，能吸引的铁钉会变少，故C错误；
D．从图丁可以看到，开关闭合后，线圈有电流流过，线圈会转动起来，这是电动机的工作模型，故D正确。
故选D。
4．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A．不能将电火锅的金属外壳和大地相连B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患D．会使两孔插座短路
答案:A
解析：AC．电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电。如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A符合题意，C不符合题意；
BD．家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故BD不符合题意。
故选A。
5．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大B．空调两端的电压大
C．空调的电阻大D．相同情况下空调耗电多
答案:D
解析：小明妈妈所说的“使用空调比较费电”的意思是：空调的功率大，相同情况下消耗的电能多，故ABC不符合题意，D符合题意。
故选D。
6．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1B．R2 = R1C．R2 < R1D．无法确定
答案:A
解析：由图示可知，当电流相等时，电阻R2两端的电压较高，由可知，电阻R2的电阻值较大，故A项符合题意，BCD项不符合题意。
故选A。
7．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
答案:A
解析：家庭电路电压为220V，而手机电池为锂电池，电压较小。
故选A。
8．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
答案:D
解析：塑料不容易导电是绝缘体， 用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，所以随着梳子飘起来，头发带上同种电荷而互相排斥，所以头发越梳越蓬松。
故选D。
9．关于四冲程汽油机的工作过程，下列说法正确的是（ ）
A．吸气冲程：只吸入空气B．压缩冲程：缸内温度降低
C．做功冲程：气体推动活塞做功D．排气冲程：内能转化为机械能
答案:C
解析：A．吸气冲程：吸入空气和汽油的混合物，故A错误；
B．压缩冲程：活塞压缩混合气做功，缸内气体内能增大，温度升高，故B错误；
C．做功冲程：燃烧后的高温高压气体推动活塞做功，内能转化为机械能，故C正确；
D．排气冲程：排气门打开，进气门开闭，由飞轮的惯性带曲轴转动，带活塞上移，排出废气，不涉及内能与机械能间的转化，故D错误。
故选C。
10．关于热和能，下列说法中正确的是（ ）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．物体内能增加，一定是外界对物体做了功
答案:B
解析：A．热传递时，热量总是从高温物体传递给低温物体，而不是温度，故A错误；
B．一块0℃的冰熔化成0℃的水后，不断吸热，温度不变，但是内能变大，故B正确；
C．内燃机的压缩冲程，压缩气体，对气体做功，主要通过做功增加了汽缸内物质的内能，故C错误；
D．物体内能增加，不一定是外界对物体做了功，可以是从外界吸收了热量，故D错误。
故选B。
二、填空题。（每空1分，共19分）
11．现代社会离不开电磁波，无线广播、手机通讯、卫星导航都是靠电磁波来传递信息，我们常说的Wi﹣Fi信号就是一种电磁波，这种信号在真空中的传播速度是____km/s；电视机遥控器就是靠发射一种电磁波来控制电视机的，这种电磁波也叫_______。
答案: 3×105 红外线
解析：[1] 电磁波在真空中的传播速度与光速相同为
3×108m/s=3×105km/s
[2] 电视机遥控器就是靠发射红外线来控制电视机的，红外线也是一种电磁波。
12．如图是一个香炉，点燃炉内的蜡烛，加热香薰液，香薰液汽化后房间充满了香气，这是______现象。蜡烛熔化产生的蜡液会向下流动，是由于受向下的______力作用，蜡液凝固后会粘在炉上，是因为分子间存在______。
答案: 扩散 重 引力
解析：[1]香薰液汽化后房间充满了香气，这是香薰液分子运动到了房间的空气中，是扩散现象。
[2]由于受重力作用，蜡烛熔化产生的蜡液会向下流动。
[3]由于分子间存在相互的引力，所以蜡液凝固后会粘在炉上。
13．太阳能是______（选填“可再生”或“不可再生”）能源，直接利用太阳能可有效地减少碳排放，图所示是一辆低碳化未来汽车，车顶部装有高效光电转换器，它可将________能转化为电能；车轮的轮毂其实是风力发电机，可以把捕捉到的风能转化为_________能。
答案: 可再生 太阳 电
解析：[1]太阳能取之不尽用之不竭，且清洁无污染，属于可再生能源。
[2]光电转换器的作用是将太阳能转变为电能。
[3]风力发电机的作用是将风能转变为电能。
14．为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染．启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在_______的作用下,落向底部的集尘板．
答案: 吸引 负 重力
解析：当启动静电除尘设备时，混浊空气进入除尘腔即被电离成离子和电子，由于电子带负电，而阳极板带正电，又因为异种电荷互相吸引，所以电子会向设备的阳极板运动；在运动过程中电子遇到尘粒容易被吸附，通过接触带电使尘粒带负电，带了电的尘粒继续运动，碰到阳极板失去电性，就会发生电中和，于是在重力的作用下，落向底部的集尘板．
点睛：本题考查的是电荷间的相互作用、静电产生及现象，涉及静电除尘的原理，解题的关键是知道电子容易被吸附到灰尘上，使灰尘会吸附电子而带负电．
15．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
答案: 开关 并 半导体
解析：按钮相当干电路中的开关，起到通断电路的作用；
红灯和绿灯能够独立工作，所以它们是并联的；
二极管具有单项导电性，是由半导体材料制成的．
【考点定位】电路；导电性
16．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1∶I2=2∶1，则电阻之比为R1∶R2=________，电流表A1，A3的示数之比为I1∶I3=________。
答案: 1∶2 2∶3
解析：由电路图可知，电阻R1、R2并联，电流表A1测电阻R1的电流，电流表A2测电阻R2的电流，电流表A3测干路中的电流，根据并联电路的分流规律可得
R1∶R2＝I2∶I1＝1∶2
因并联电路中干路电流等于各支路电流之和，所以，电流表A1、A3的示数之比为
＝＝
【点睛】并联电路的电流规律：并联电路中干路电流等于各支路电流之和，各支路电流比等于电阻比的倒数。
17．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
答案: 1.8 8 0.9
解析：[1]由图象可知，当乙灯的额定电压是3V时，I乙＝0.6A，乙灯的额定功率
P乙＝U乙I乙＝3V×0.6A＝1.8W；
[2]甲灯的额定电流
I甲＝＝0.5A，
两灯串联使用，电路中的最大电流是I甲＝0.5A，由图像可知，此时乙灯两端电压为2V，故电路两端的最大电压
U串＝6V+2V＝8V；
[3]两灯泡并联时，电路两端的最大电压为3V，由图像可知，此时流经甲的电流I甲′＝0.3A，乙灯正常发光，故电路最大电流
I＝I甲′+I乙＝0.3A+0.6A=0.9A．
三、实验探究题（每空2分，共24分）
18．在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动。故障的原因可能是 ________________ ；
A．某段导线断开 B某接线柱处接触不良
C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 _________ A；
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。下列分析正确的是 _________ 。
A．可能是因为测量误差造成的
B．电联电路中各处的电流本来就不等
C．电流从电源正极流向负极的过程中，电流越来越小
答案: B 0.22 A
解析：(1)[1]把电流表接在a处，闭合开关后，发现两灯的亮度不稳定电流表的指针也来回摆动，说明电路中某处接触不良，灯泡短路或断路都不会发亮；故B符合题意，A、C、D不符合题意。
(2)[2]排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，电流表接入的最大量程为0.6A，分度值为0.02A，则所测的电流值为0.22A。
(3)[3]她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异，a、b、c处的电流逐渐减小但相差不大，根据串联电路中的电流应处处相等的特点，可能是因为测量误差造成的；故A符合题意，B、C不符合题意。
19．小希同学用如图所示电路来探究串联电路的电压规律：
(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；
(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；
(3)下列实验与此实验中进行多次测量的目的不相同的是 ______
A．测量定值电阻阻值
B．探究电流与电阻的关系
C．探究串联电路中的电流规律
答案: 不同 A
解析：(1)[1]实验中为避免偶然性，探究普遍性规律，则应选择规格不同的小灯泡。
(2)[2]分析表中实验数据可知，串联电路的电压规律是串联分压，即
(3)[3]此实验中进行多次测量的目的是探究普遍性规律，与探究电流与电阻的关系、探究串联电路中的电流规律的目的相同；而测量定值电阻阻值是多次测量求平均值降低误差；故A符合题意。
20．在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω 2A”的滑动变阻器A和“10Ω 1A”的滑动变阻器B各一个，开关一个，导线若干．
（1）通过估算，你应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确．
( )
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_____（选填“短路”或“断路”）．
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W，小灯泡正常工作时的电阻是_____Ω，（小数点后保留1位小数）
（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻_____（选填“增大”或“减小”）．
答案: A 短路 0.75 8.3 增大
解析：（1）2.5V的小灯泡，电阻约为10Ω，由欧姆定律，灯的额定电流约为
I==0.25A
由串联电路的规律及欧姆定律，灯正常发时变阻器连入的电阻
R滑==14Ω
故选滑动变阻器是A；
（2）原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联，如下所示：
（3）连线好电路后，闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表无示数，则故障原因可能是小灯泡短路；
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率是
P＝UI＝2.5V×0.3A＝0.75W
由欧姆定律，小灯泡正常工作时的电阻是
R==8.3Ω
（5）如图丙所示，小灯泡的电流I与电压U的关系图线不是一条直线，其原因是温度升高，灯丝电阻增大．
四、计算题：本题共3小题，共27分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．（7分）大山将质量为20kg的水从25℃加热到75℃， [水的比热容为4.2×103J/(kg·℃), 天然气的热值为3.5×107J/ m3] 求：
（1）这些水吸收的热量是多少？
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要多少m3天然气?
答案:（1）4.2×106J （2）0.12 m3
解析：（1）将质量为20kg的水从25℃加热到75℃，水吸收的热量：
.
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则，根据Q放 =qV，需要燃烧天然气的体积：
.
答：（1）这些水吸收的热量是；
（2）若这些水吸收的热量全部由完全燃烧天然气获得，则需要0.12m3天然气。
22．（10分）如图所示，电源电压为9V，并且保持不变，滑动变阻器的最大阻值为20Ω，小灯泡上标有“6V 3W”字样．求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数为2A，求R0的阻值是多少？
答案:（1）12 0.5A （2）6 （3）18
分析：（1）小灯泡正常工作时的功率和额定功率相等，根据I＝求出灯泡正常工作时的电流，根据欧姆定律求出灯泡的电阻；
（2）当S闭合，S1、S2都断开时，灯L和滑动变阻器串联，灯泡正常工作时的电流和额定电流相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的阻值；
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，根据并联特点，由欧姆定律求出R0的电阻．
解析：(1)由题可知小灯泡正常工作时，灯泡的电流
IL＝＝0.5A
灯泡的电阻
RL＝＝12Ω
(2)当S闭合,S1、S2都断开时,灯L和滑动变阻器串联,灯泡正常工作,电路中的电流
I＝IL＝0.5A
滑动变阻器两端的电压
U滑＝U−UL＝9V−6V＝3V
滑动变阻器接入电路中的阻值
R滑＝＝6Ω
(3)保持滑动变阻器的位置不变即R滑＝6Ω,闭合S、S1、S2,由图可知,R滑与R0并联,L被短路,电流表测干路电流I总＝2A，通过滑动变阻器的电流
I滑＝＝1.5A
R0的电阻
R0＝＝18Ω
23．（10分）在“测量小灯泡的电功率”实验中，电源电压恒定为6 V，小灯泡L的额定电压为2. 5V，电阻大约为10Ω左右，滑动变阻器R的最大阻值是50 Ω，实验电路如图甲所示，图乙是根据实验数据绘成的图像：
(1)根据图像提供的信息，计算出小灯泡正常工作时的功率和此时滑动变阻器连入电路的阻值。
(2)实验过程中，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么?此时电压表的示数是多少?
答案:(1) 0.5W；17.5Ω；(2)故障原因是灯泡烧坏； 6V
解析：(1)由乙图可知，小灯泡正常工作时，其电流值为0.2A，小灯泡正常工作时的功率
此时滑动变阻器两端电压
滑动变阻器和灯泡串联，其电流相等，则滑动变阻器此时连入电路中的阻值
(2)实验过程中，小灯泡突然熄灭，电流表示数为零，电压表有示数，出现故障的可能是灯泡被烧坏；此时电压表和滑动变阻器串联分压，由于电压表内阻比滑动变阻器的电阻大的多，根据串联电路的分压原理可知，此时电压表的示数接近电源电压，即电压表的示数为6V。
答：(1)小灯泡正常工作时的功率为；此时滑动变阻器连入电路的阻值为；
(2)实验过程中，小灯泡突然熄灭，电流表示数为零，而电压表有示数，出现的故障可能是灯泡被烧坏；此时电压表的示数是6V。
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
相关试卷
人教版九年级物理全一册名校单元双测AB卷第五次阶段性测试(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷第五次阶段性测试(A卷·夯实基础)(原卷版+解析)，共11页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，下列说法不正确的是等内容，欢迎下载使用。
人教版九年级物理全一册名校单元双测AB卷期末测试(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷期末测试(A卷·夯实基础)(原卷版+解析)，共14页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，下列说法正确的是等内容，欢迎下载使用。
人教版九年级物理全一册名校单元双测AB卷期中测试(A卷·夯实基础)(原卷版+解析)： 这是一份人教版九年级物理全一册名校单元双测AB卷期中测试(A卷·夯实基础)(原卷版+解析)，共11页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，关于内燃机下列说法正确的是等内容，欢迎下载使用。
