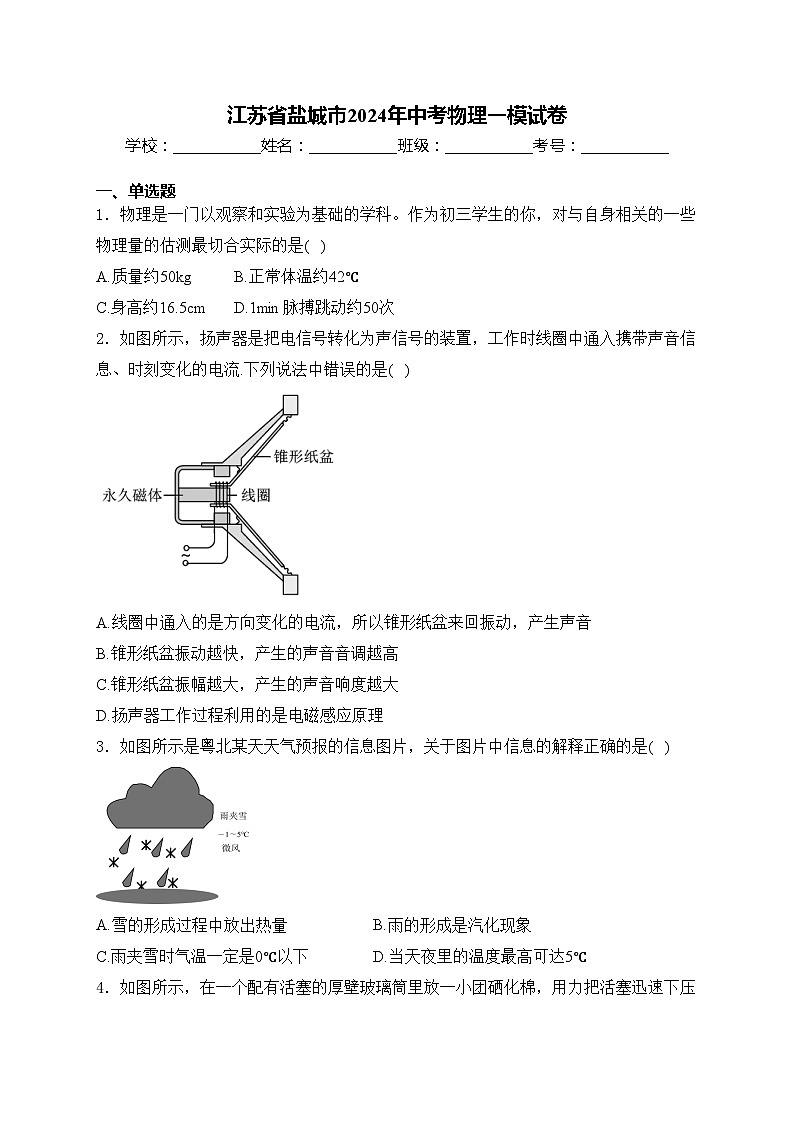

江苏省盐城市2024年中考物理一模试卷(含答案)

这是一份江苏省盐城市2024年中考物理一模试卷(含答案)，共24页。试卷主要包含了单选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。


一、单选题
1．物理是一门以观察和实验为基础的学科。作为初三学生的你，对与自身相关的一些物理量的估测最切合实际的是( )
A.质量约50kgB.正常体温约42℃
C.身高约16.5cmD.1min脉搏跳动约50次
2．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流.下列说法中错误的是( )
A.线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B.锥形纸盆振动越快，产生的声音音调越高
C.锥形纸盆振幅越大，产生的声音响度越大
D.扬声器工作过程利用的是电磁感应原理
3．如图所示是粤北某天天气预报的信息图片，关于图片中信息的解释正确的是( )
A.雪的形成过程中放出热量B.雨的形成是汽化现象
C.雨夹雪时气温一定是0℃以下D.当天夜里的温度最高可达5℃

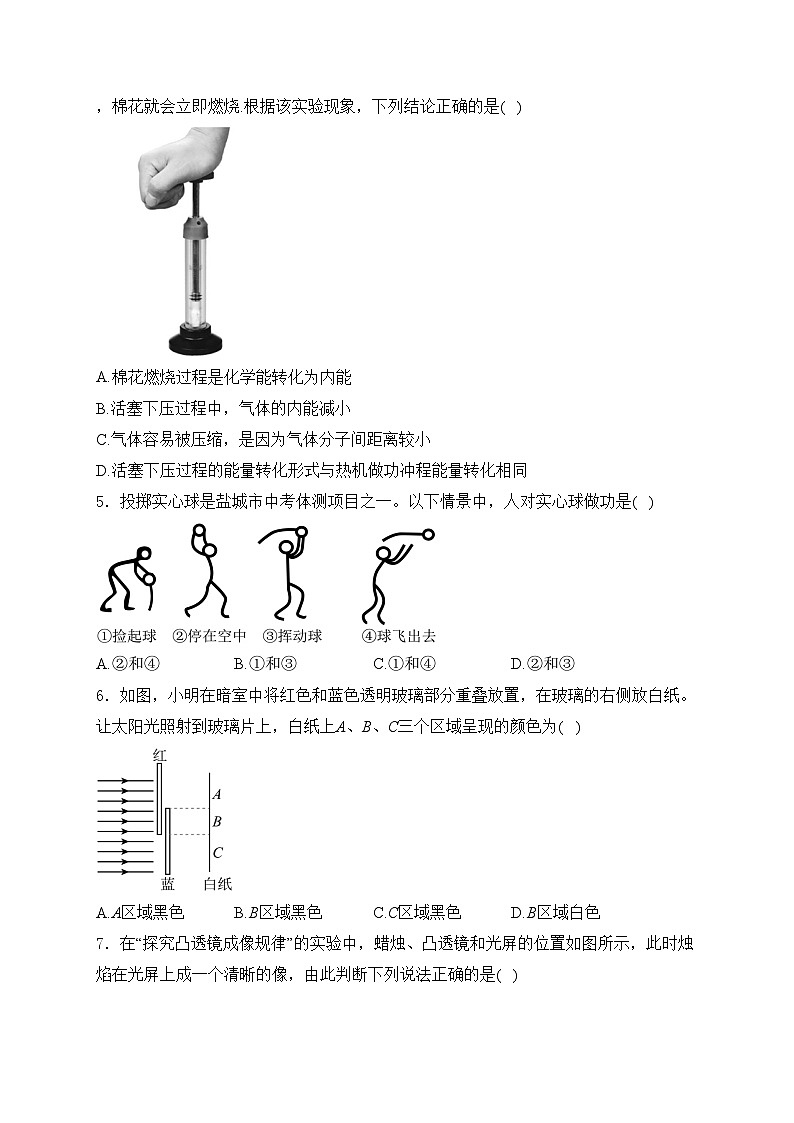

4．如图所示，在一个配有活塞的厚壁玻璃筒里放一小团硒化棉，用力把活塞迅速下压，棉花就会立即燃烧.根据该实验现象，下列结论正确的是( )
A.棉花燃烧过程是化学能转化为内能
B.活塞下压过程中，气体的内能减小
C.气体容易被压缩，是因为气体分子间距离较小
D.活塞下压过程的能量转化形式与热机做功冲程能量转化相同
5．投掷实心球是盐城市中考体测项目之一。以下情景中，人对实心球做功是( )
A.②和④B.①和③C.①和④D.②和③
6．如图，小明在暗室中将红色和蓝色透明玻璃部分重叠放置，在玻璃的右侧放白纸。让太阳光照射到玻璃片上，白纸上A、B、C三个区域呈现的颜色为( )
A.A区域黑色B.B区域黑色C.C区域黑色D.B区域白色

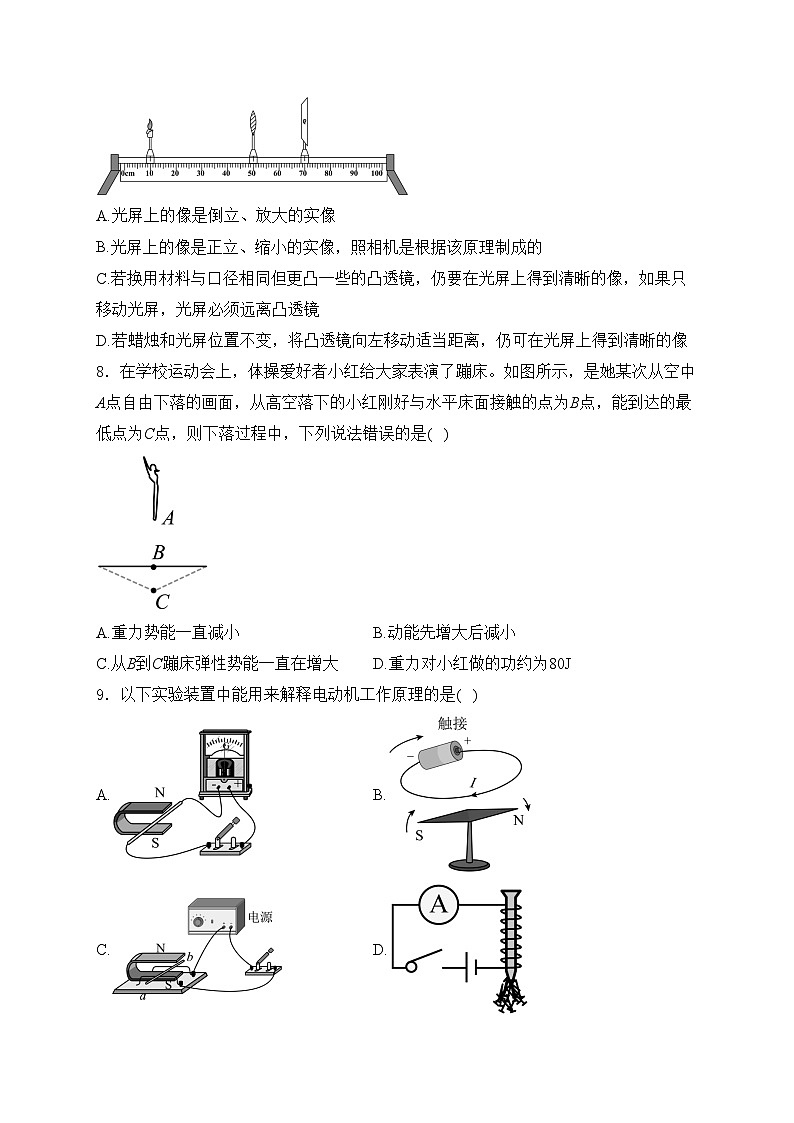

7．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是( )
A.光屏上的像是倒立、放大的实像
B.光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C.若换用材料与口径相同但更凸一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜
D.若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像
8．在学校运动会上，体操爱好者小红给大家表演了蹦床。如图所示，是她某次从空中A点自由下落的画面，从高空落下的小红刚好与水平床面接触的点为B点，能到达的最低点为C点，则下落过程中，下列说法错误的是( )
A.重力势能一直减小B.动能先增大后减小
C.从B到C蹦床弹性势能一直在增大D.重力对小红做的功约为80J
9．以下实验装置中能用来解释电动机工作原理的是( )
A.B.
C.D.
10．小明在水槽底部放上硬币，将塞紧塞子的空薄壁试管如图贴近水面。逐渐向下平移，从正上方观察，发现当试管下部浸入水中后，硬币突然变小了，随着浸入体积增大，像逐渐变小，但一直是正立的。于是，他得到了“凸透镜还能成正立、缩小像”的结论。以下操作方案能用来检验小明观点的是( )
A.将试管注满水塞紧后向下平移，观察槽中水底硬币的成像情况
B.将试管注满水塞紧后向下平移，观察空水槽底硬币的成像情况
C.将空试管塞紧后向下平移，观察置于空水槽底硬币的成像情况
D.将空试管塞紧后固定在水槽中部，加水并观察硬币的成像情况
11．如图所示，A、B两个物体叠放在水平面上，同时用力、分别作用于A、B两个物体上，A、B始终处于静止状态，其中力，方向水平向左，力，方向水平向右，下列分析正确的是( )
A.A和B之间摩擦力为0
B.地面对B的摩擦力为1N，方向水平向左
C.地面对B的摩擦力为5N，方向水平向左
D.B对A的摩擦力为5N，方向水平向右
12．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。则下列说法不正确的是( )
A.此时电流表的示数为0.4A
B.此时滑动变阻器两端的电压为4V
C.将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动
D.要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω
二、填空题
13．如图所示，“入班即静”要求同学们在教室养成轻声说话的习惯。同学间说话的声音是通过________传播到同学耳朵的；“轻声”是指声音的________（选填“音调”“响度”或“音色”）小，从控制噪声的角度分析，这是从________处减弱噪声的。
14．2021年5月，搭载着天舟二号货运飞船的“长征七号”遥三运载火箭成功升空，如图，火箭加速升空过程中，其机械能________（选填“变大”“变小”或“不变”），若以地面为参照物，该火箭是________的，火箭在上升过程中对空气向下的力________（选填“大于”“小于”或“等于”）空气对火箭向上的力。
15．如图所示，质量相等的甲、乙木板放在水平桌面上，甲在的水平拉力作用下匀速运动，乙在水平拉力作用下静止。甲木板受到的摩擦力方向向________，乙木板受到的摩擦力大小为________N，木板________的接触面更粗糙。
16．当南京眼步行桥上的灯点亮时，江水上的实景与江中“倒影”交相辉映，“倒影”是光的____________现象。已知步行桥下江水深为5 m，桥上一彩灯距水面12 m，则该彩灯的“倒影”距水面____________m；若江水再上涨0.5 m，则该彩灯与其对应的“倒影”相距____________m。
17．油条是人们常吃的食品。把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，是用________的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度________（选填“不变”“变大”或“变小”）。用油炸比用水煮油条熟的快是利用________（选填“油的比热容大”或“油的沸点高”）。
18．用天然气灶将一壶质量为2kg、初温为30℃的水加热到80℃，消耗了16g天然气，这是通过___________的方式来改变水的内能，天然气灶烧水的效率为___________%，加热过程中，水的比热容___________（变大/不变/变小）。（已知水的比热容为、天然气的热值为）
19．阅读短文，回答问题。
嫦娥奔月
我国“嫦娥二号”卫星于2010年10月1日发射成功，约5天后进入如图所示的环月轨道。它的质量为2.3t，与“嫦娥一号”相同；它环月的平均高度为100km，较“嫦娥一号”200km的环月高度离月球更近，更宜于对月球的精细测绘。
据悉，2013年年底，“嫦娥三号”卫星将携带“中华牌”月球车登月探测。已经探明，月球上无水，无大气。物体在月球上的重力只有地球表面重力的1/6。月球昼夜间隔大约相当于地球上的14天。也就是说，登上月球的月球车，最多可以连续工作14天，进入月夜以后，它由于无法通过光能发电，进入休眠状态。14天后，又能自动醒来。月球表面白昼时温度高达150℃，黑夜时低至-180℃。“嫦娥三号”在登陆月球时将使用软着陆方式，采用边降落边用发动机反推，以减缓降落速度。在大约距离月球15公里时，反推发动机就要点火工作，到离月球100米时，卫星将暂时处于悬停状态，此时它已不受地球上工程人员的控制，它会自动选择一块平整的地方降落，并在离月球表面4米的时候关闭推进器，卫星呈自由落体降落，确保软着陆成功。
（1）当“嫦娥二号”从近月点向远月点运动时，它的动能将________（变大/变小/不变）；
（2）对于“嫦娥”卫星登月的情景，下列说法正确的是( )
A.反推发动机能使“嫦娥三号”悬停于100米处空中，利用的是卫星具有惯性
B.“嫦娥三号”高速降落时将由于摩擦而导致表面温度急剧升高
C.“嫦娥三号”登月时打开降落伞可以辅助减速
D.相对月球，“嫦娥二号”比“嫦娥一号”的势能更小
（3）月球车的质量为120kg，它在月球表面上方竖直下落4m时，重力对它做的功为________J；（g取10N/kg）
（4）月球车在-180℃环境下________内能（有/没有）；
（5）月球车在软着陆时如有轻微反弹，则它从月表竖直反弹到再落回月表过程中动能随时间变化的关系是( )
A.B.C.D.
三、实验题
20．小乐在探究“气体的压强与流速的关系”时，设计了如图甲所示实验，A、B、C为三节直径不同的管子，三节管连接在一起，分别插入气体压强传感器（测量气，体压强的装置）的探头，右端与吹风机尾部相连。
（1）当吹风机抽气时，在同一时间内，通过每节管子的气体总量相同，则C管内气体流速比A管内气体流速________（填“大”或“小”）；
（2）三节管中气体压强随时间变化的情况如图乙所示，则反映A管内气体压强随时间变化的情况的曲线是________（填“①”、“②”或“③”）；
（3）为改善地铁站的通风状况，小乐设计抽气管道，利用地面横风实现自动抽气。为提高抽气效果，管道上方遮雨盖的形状应设计成下列图中的________。
21．小明在“制作模拟调光灯”活动中设计了图甲电路，电阻丝粗细均匀，灯泡标有“10V”字样。闭合开关后，滑片从最左端A滑到最右端B的过程中，灯泡的关系图像（实线部分）如图乙，电阻丝AB的阻值不随温度变化。则灯泡的额定项率为________W。滑片在A端时，灯泡1min消耗的电能为________J。当灯泡实际功率为1.2W时，电阻AB连入电路的阻值为________Ω。
22．小华在“测小石子密度”的实验中：
（1）用天平测量小石子的质量，在调节天平平衡时发现天平的指针如图甲所示，为使天平平衡，应将横梁右端的螺母向___________调；
（2）小石子放在天平的左盘，右盘放砝码，当天平平衡后，砝码有50g的一个，游码所对应的标尺的位置如图乙所示，则小石子的质量为___________g；
（3）如图丙所示量筒，每小格代表的体积是___________mL，小石子的体积为__________；
（4）小石子的密度为___________；
（5）若天平的砝码被磨损了，用这样的天平称物体的质量，则测量值___________（选填“偏大”或“偏小”）。
23．在“探究影响浮力大小因素”的实验中，同学们提出了下列4种猜想：
猜想1：浮力大小与液体的密度有关；
猜想2：浮力大小与物体浸入液体的体积有关；
猜想3：浮力大小与物体的形状有关；
猜想4：浮力大小与物体所受的重力有关。
（1）如图1所示，小明把一个柱状固体挂在弹簧测力计下端，使它浸在液体中的体积逐渐增大，观察到弹簧测力计的示数逐渐减小，此实验说明猜想________是正确的。
（2）如图2所示，小明将同一石块分别浸没在水和盐水中，此实验为了验证猜想________。在实验中，观察到石块浸没在水中静止时弹簧测力计的示数大，则说明石块在水中受到的浮力________（选填“大”或“小”）。
（3）为了验证猜想3，他找来薄铁片，烧杯和水进行实验，实验步骤如下：
步骤一：将铁片放入盛水的烧杯中，铁片下沉至杯底；
步骤二：将铁片弯成“碗状”再放入水中，它漂浮在水面上。
①通过分析可知，第一次铁片受到的浮力________（选填“大于”或“小于”）第二次铁片受到的浮力；
②小明得出：物体受到的浮力与其形状有关，小明得出错误结论的原因是：________。
（4）为了验证猜想4，小明将重力相同而体积不同的铁块和铝块浸没在水中，观察到所受浮力大小不相等，由此得出结论：浮力的大小与物体的重力无关，请指出他的实验方法的错误：①________；②________。
（5）如图3所示，将装置放在电子秤上，把浸没的物体缓慢下沉（物体未碰到烧杯底部），电子秤的示数________（选填“变大”“变小”或“不变”）。
24．学习过《欧姆定律的应用》后，某班成立了3个实验小组进行未知电阻的测量。
（1）第1小组同学设计的电路如图甲，当连接好电路的最后一根导线时，电压表指针立即发生较大偏转，电流表几乎没有示数，造成这一现象的原因一定涉及到________和________两个元件的操作或连接的异常。排除故障后，重新正确操作，将滑片Р移到某处时，电压表示数为3V，电流表示数如图乙，读数为________A.此时，电阻的阻值为________Ω；
（2）第2小组同学使用和第1组同学完全相同的器材连接电路并进行实验，根据所记录的实验数据绘制了图像如图丙，发现两个小组绘制的图像不同，经过对比发现是由于________的连接位置不同造成的。结合第1、2两个实验小组获得的数据及图像信息可以推断，他们所使用的电源电压为________V；
（3）第3小组同学经过研判发现：由于电流表实际是有很小的电阻，电压表也有微弱的电流通过，导致前两个小组同学测量结果并不精确。他们设计了新的电路，图丁为电路的一部分。当开关接c时，两表示数为3.9V和0.5A.当开关接d时，两表示数分别为4V和0.4A。此时，A、B之间的电压为________V，电阻的阻值为________Ω。
四、作图题
25．如图所示，在图中画出对应的折射光线。按照题目要求作图
26．在图中标出电源的正、负极和磁感线方向。
27．在图中画出上浮的鸡蛋受力示意图；
五、计算题
28．2022年北京冬奥会举行期间，将有600辆左右氢燃料新能源公交车投放使用。氢燃料是具有清洁无污染、效率高等优点的理想能源。[；]求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）若这些热量全部被质量为400kg、温度为20℃的水吸收，求水升高的温度；
（3）如果氢燃料公交车以150kW恒定功率匀速直线行驶，其效率为50%，则燃烧0.3kg的氢燃料可使公交车行驶多少时间？
29．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，和为电阻不变的电热丝，是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它的电功率随时间变化的图像如图丙所示。求：
（1）在0～30min内，电饭煲消耗的电能？
（2）加热电阻的阻值？
（3）用电高峰期，当实际电压为200V时，该电饭锅的实际加热功率是多大？
参考答案
1．答案：A
解析：A.中学生的质量在50kg左右，故A符合实际；
B.正常情况下，人的体温在37℃左右，变化幅度较小，故B不符合实际；
C.中学生的身高约在
故C不符合实际；
D.正常情况下，人的脉搏1min跳动的次数在75次左右，故D不符合实际。
故选A。
2．答案：D
解析：A. 扬声器内有一永磁体，当线圈内通入电流后，根据磁场对通电导线有力的作用，线圈会运动，扬声器中的线圈中通过变化电流时，力的大小会发生变化，线圈会带动与线圈相连的纸盆振动，发出声音，此过程中将电信号转化成声信号.故A正确，不符合题意；
B.音调是指声音的高低，它和物体振动频率有关.锥形纸盆振动越快，物体振动频率越快，产生的声音音调越高，故B正确，不符合题意；
C.声音的强弱叫响度，响度与发声体的振幅有关：振幅越大，响度越大，另外响度还与距离发声体的远近有关；锥形纸盆振幅越大，产生的声音响度越大，故C正确，不符合题意；
D.扬声器是利用通电导体在磁场中受到力的作用原理工作的，不是利用电磁感应原理，故D错误，符合题意。
故选D。
3．答案：A
解析：A.雪是云层中的水蒸气凝华或小水珠凝固形成的冰晶，形成的过程中会放出热量。故A正确；
B.雨是云层中的小冰晶熔化或水蒸气液化形成的。故B错误；
C.因为冰是晶体，在凝固过程中，处于固液共存态。当气温等于0℃时，雨是液态的水，向外放出热量也会形成固态的冰晶（雪）。故C错误；
D.由图可知，当天的最高气温为5℃，但因夜晚温度普遍低于白天，故夜晚温度不可能达到5℃。故D错误；
故选A。
4．答案：A
解析：A.棉花燃烧过程是化学能转化为内能，A正确；
BD.下压活塞时，活塞压缩气体做功，机械能转化为内能，气体的内能增大，此能量转化情况与内燃机压缩冲程相同，故B、D错误；
C.气体容易被压缩，是因为气体分子间距离较大，分子间的作用力表现为引力，故C错误；
5．答案：B
解析：根据做功的定义，①捡起球，球在重力方向移动一段距离，人对球做了功；②停在空气，只有力的作用，没有移动距离，人对球不做功；③挥动球，人对球有水平方向力的作用，球在水平方向来回运动，人对球做了功；④球飞出去后，人对球没有力的作用，不对球做功，故人对实心球做功是①和③，故ACD不符合题意；B符合题意。
故选B。
6．答案：B
解析：透明物体的颜色是由透过的色光决定的，太阳光由七种颜色的光组成，红色玻璃只允许红光透过，故A区为红色，蓝色玻璃只允许蓝光透过，不允许红光透过，故C区为蓝色，重叠区B没有光线照到，为黑色，故ACD不符合题意，B符合题意。
故选B。
7．答案：D
解析：AB.由图知，物距，像距，物距大于像距，此时物距u大于二倍焦距，成倒立、缩小的实像；照相机、摄像机就是根据这个原理制成的，故AB错误；
C.若换用材料与口径相同，但更厚一些的凸透镜，透镜的焦距更小、会聚能力更强，像距更小，要想在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜，故C错误；
D.根据光路是可逆的，若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，当物距等于原来像距时，仍可在光屏上得到清晰的像，此时成倒立、放大的实像，故D正确。
故选D。
8．答案：D
解析：A.她某次从空中A点自由下落过程中，质量不变，高度一直变小，重力势能一直变小，故A正确，不符合题意；
B.她某次从空中A点自由下落过程中，未接触蹦床之前，在重力的作用下向下做加速运动，接触蹦床后，蹦床产生的弹力小于重力时，仍然向下做加速运动，当弹力等于重力时，速度最大，继续向下运动，弹力大于重力，做减速运动，所以整个过程中，速度先增大后减小，则她的动能先增大后减小，故B正确，不符合题意；
C.从B到C的过程中，蹦床的形变程度一直变大，弹性势能一直在增大，故C正确，不符合题意；
D.小红的重力约为500N，下落的高度AC比小红的身高略高一些，约为2m，则重力对小红做的功约为
故D错误，符合题意。
故选D。
9．答案：C
解析：A.图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，是电磁感应现象，是发电机的原理，故A不符合题意；
B.图中给导线通电，小磁针发生转动，是奥斯特实验，表明了电流具有磁效应，故B不符合题意；
C.图中给导体棒通电，可使导体棒在磁场中受力而运动，是电动机的原理，故C符合题意；
D.图中的是探究电磁铁的磁性的实验，故D不符合题意。
故选C。
10．答案：B
解析：试管内是空气，当试管下部浸入水中后，透过试管观察，水槽的水相当于形成一个凹透镜，正立、缩小像是由凹透镜所成的，为了验证这一观点，可以将试管注满水塞紧后向下平移，此时的注水的试管相当于一个水凸透镜，再观察空水槽底硬币的成像情况，便可验证小明的观点，故ACD不符合题意，B符合题意。
故选B。
11．答案：B
解析：AD.以A为研究对象，A在水平方向上受水平向左的拉力F和B对A向右的静摩擦力，A才可能处于静止状态，受到的这两个力是平衡力，大小相等，B对A的摩擦力为4N，故A、D错误；
BC.把AB看成一个整体，处于静止状态，受到平衡力的作用，在水平方向上受向左的拉力和向右的拉力，AB处于静止状态，故水平方向受到平衡力的作用，，，合力为1N，方向水平向右，故地面对B的摩擦力水平向左，大小为1N，故B正确；C错误。
故选B。
12．答案：D
解析：A. 如图所示，R与串联，电压表测R两端电压，此时电流表的示数为
故A正确，不符合题意；
B. 根据串联电路电压的规律，此时滑动变阻器两端的电压为
故B正确，不符合题意；
C. 探究电流与电阻的关系的实验，根据控制变量法，应保持定值电阻两端电压一定，根据串联电路分压的规律，将5Ω更换为10Ω后，闭合开关，为保持定值电阻两端电压不变，应将滑动变阻器阻值调大，即滑片P向右端滑动，故C正确，不符合题意；
D. 根据串联电路电流的规律及欧姆定律，可得
当定值电阻最大时，滑动变阻器需要接入最大的电阻为
故D错误，符合题意。
故选D。
13．答案：空气；响度；声源
解析：声音的传播需要介质，声音是通过空气传播到我们耳朵的。
“轻声”要求发出的声音要小，体现的是声音的强弱，声音的强弱是指响度这一声音的特性；在教室养成轻声说话的习惯，从控制噪声角度来看，是从声源处减弱噪声。
14．答案：变大；运动；等于
解析：火箭加速上升，质量不变，高度变大，速度变大，重力势能和动能都在变大，所以机械能在变大。
以地面为参照物，火箭的位置相对于地面发生改变，所以火箭是运动的。
火箭对空气的力和空气对火箭的力是相互作用力，相互作用力大小相等，方向相反，故火箭在上升过程中对空气向下的力等于空气对火箭向上的力。
15．答案：右；6；乙
解析：甲木板向左匀速直线运动，物体受到摩擦力的方向与其相对运动方向相反，故其受到的摩擦力方向水平向右。
乙在水平拉力作用下静止，处于平衡状态，合外力为0，故此时受到的摩擦力大小等于6N，因为影响摩擦力的因素包括接触面的粗糙程度和压力大小，因为甲乙是同样的木板，对桌面的压力相等，乙在水平面受到的摩擦力大于甲，故说明乙木板的粗糙程度更大一些。
16．答案：反射；12；23
解析：倒影是平面镜成像，是利用光的反射成像的。
平面镜成像中，像距等于物距，桥上一彩灯距水面12 m，物距等于12m，该彩灯的“倒影”距水面（即像距）12m。
若江水再上涨0.5m，则该彩灯水面的距离变为
“倒影”与水面的距离变为11.5m，该彩灯与其对应的“倒影”相距
17．答案：做功；不变；油的沸点高
解析：把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，油条在力的作用下沿力的方向延伸，力对油条做功，通过做功方式改变油条的内能。
油沸腾过程中，持续吸热，温度保持不变。
用油炸比用水煮油条熟的快是利用油的沸点高，油条放入油中后温度达到油的沸点时，吸收到的热量比较多。
18．答案：热传递；62.5；不变
解析：用天然气灶将水加热，是通过热传递的方式增加水的内能。
水吸热为
天然气完全燃烧发热为
天然气灶烧水的效率为
比热容与物体种类和状态有关，水吸热升温，比热容不变。
19．答案：（1）变小；（2）D；（3）800；（4）有；（5）D
解析：（1）“嫦娥二号”距月球距离越远，月球重力势能越大，月球重力势能最大处为远月点。当“嫦娥二号”从近月点向远月点运动时，月球重力势能变大，动能转化为重力势能，它的动能将变小。
（2）A.反推发动机能使“嫦娥三号”悬停于100米处空中，利用的是力的作用是相互的，故A错误；
B.月球表面没有空气，“嫦娥三号”高速降落时没有摩擦，故B错误；
C.月球表面没有空气，“嫦娥三号”登月时打开降落伞不能辅助减速，故C错误；
D.相对月球，“嫦娥二号”环月的平均高度为100km，较“嫦娥一号”200km的环月高度离月球更近，“嫦娥一号”比“嫦娥二号”的势能更大，故D正确。
故选D。
（3）月球车在月球重力为
月球重力对它做的功为
（4）任何物体在任何情况下都具有内能，因此月球车在-180℃环境下有内能。
（5）月球车在软着陆时如有轻微反弹，在竖直反弹过程中，质量不变，高度增加，重力势能增大，动能转化为重力势能，动能减小；达到最高点时，速度为0，动能减小到0。在落回月表过程中，质量不变，高度减小，重力势能减小，重力势能转化为动能，动能增大，因在碰撞过程中会有一定的能量损失，故最终的动能大小不会大于反弹时的动能大小，则它从月表竖直反弹到再落回月表过程中动能随时间变化的是先减小到0后增加。故ABC不符合题意，D符合题意。
故选D。
20．答案：（1）小；（2）③；（3）D
解析：（1）实验中，由于流体在流动过程中，横截面积越大的位置，流速越小，横截面积越小的位置，流速越大，由图可知C管的横截面积最大，所以，C管内气体流速比A管内气体流速小。
（2）由于三节管中，A管流速最大，气体压强最小，故图线①反映的是A管内气体压强随时间变化的情况。
（3）只有当管道口上方空气流速快、压强小，下方空气流速慢、压强大时，会有可能实现自动抽气，因此，遮雨盖的形状应符合靠近管道口的一面向外凸起，使空气流过时速度变快，压强变小，对照选项中的图片可知，图D符合要求。
故选D。
21．答案：4；24；20
解析：由图乙可知，当灯泡电压为额定电压10V时，额定电流为0.4A，则灯泡的额定功率为
当滑片在A端时，电路中电流最小，由图乙可知，最小电流为，此时灯泡两端电压为，则灯泡1min消耗的电能为
如图乙可知，当灯泡实际功率为1.2W时，灯泡两端电压为，通过的电流为，则根据乙图可知，滑片在B端时，灯泡两端电压为电源电压为10V，则滑动变阻器两端电压为
则电阻AB连入电路的阻值为
22．答案：（1）左
（2）52
（3）2；20
（4）
（5）偏大
解析：（1）如图甲所示，天平指针向右偏，说明天平横梁左端低，右端高，故应向左调节平衡螺母，使天平平衡。
（2）图乙所示砝码质量为50g，标尺的分度值为0.2g，游码在标尺上的读数为2g，则小石子的质量；
（3）图丙所示量筒每一大格表示10mL，每一大格中由5小格，每小格代表的体积是2mL。图丙中水的体积为20mL，小石子和水的总体积为40mL，故小石子的体积。
（4）小石子的密度；
（5）砝码被磨损，砝码的实际质量减小，但是标注的质量不变，计算时是按照标注的质量计算的，所以测量值会偏大。
23．答案：（1）2；（2）1；小；（3）小于；没有控制排开液体的体积相同；（4）没有控制物体浸入水中的体积相同；没有改变物体重力的大小；（5）不变
解析：（1）如图1所示，固体浸在液体中的体积逐渐增大，观察到弹簧测力计的读数逐渐变小，根据称量法测浮力知道，固体受到的浮力逐渐增大，由此可说明：物体受到的浮力与物体排开液体的体积有关，此实验说明了猜想2是正确的。
（2）由图2所示，将同一块石头浸没在水和盐水中，石块排开液体的体积相同而液体密度不同，可以探究浮力与液体密度的关系，由此可知，这是为了验证猜想1。
根据称重法知，物体浸入液体时受到的浮力
物体的重力G一定，测力计示数F越小，物体受到的浮力F浮越大；在图2所示实验中，观察到石块浸没在水中静止时弹簧测力计的示数大，则说明石块在水中所受浮力小。
（3）①质量相同的物体在水中漂浮时，浮力等于重力；在水中下沉时，浮力小于重力；所以第一次受到的浮力要小于第二次受到的浮力。
②本探究实验把铁片弯成“碗状”，改变了形状，虽然都是水，但两次排开液体的体积不同，所以得出结论是不正确的，即：他只关注了铁片形状的改变，忽视了排开水的体积对浮力大小的影响。
（4）要想探究浮力大小是否与物体的重力有关，需要控制物体排开液体的体积相同、液体的密度相同而物体的重力不同，所以选用体积相同的铁块和铝块，将它们浸没在水中，比较浮力的大小；所以他的实验方法的错误是：①没有控制物体浸入水中的体积相同；②没有改变物体重力的大小。
（5）电子秤的示数与整个装置的质量及物体所受拉力大小有关，把浸没的物体缓慢下沉的过程之中，其排开液体的体积不变，即所受浮力不变，物体受到的重力不变，则受到的拉力不变，受力情况没有发生变化，所以电子秤的示数不变。
24．答案：（1）开关S（或电阻）；电阻（或开关S）；0.3；10；（2）电压表；3；（3）4；9.8
解析：（1）当连接好电路的最后一根导线时，电压表指针立即发生较大偏转，说明连接电路时，开关没有断开；电流表几乎没有示数，说明电路可能断路，电压表有较大偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电阻断路，故造成这一现象的原因一定涉及到开关S和电阻两个元件的操作或连接的异常。
排除故障后，重新正确操作，将滑片P移到某处时，电压表示数为3V，电流表示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.3A，则电阻的阻值为
（2）图中待测电阻与滑动变阻器串联，当滑动变阻器连入电路的电阻变小时，由欧姆定律可知，电路的电流变大，根据可得，待测电阻两端的电压变大，由串联电路电压的规律可知，滑动变阻器的电压变小，而图丙所示的图像中电流增大时，电压减小，这说明第2小组同学在实验操作中出现的问题是将电压表并联在滑动变阻器两端了，即由于电压表的连接位置不同造成的。
由图丙可知，当电路中电流为0.3A时，电压表示数为0V，即滑动变阻器两端电压为0V，此时电路为只有的简单电路，则电源电压为
（3）当开关接d时，电阻和电流表串联，电压表并联在电阻和电流表两端，其示数为4V，故A、B之间的电压为4V，此时电流表示数为0.4A，则电路的总电阻为
当开关接c时，电阻和电流表串联，电压表并联在电阻两端, 两表示数为3.9V和0.5A，根据串联电路电压规律，电流表两端电压为
则电流表的电阻为
根据电阻的串联可知，电阻的阻值为
25．答案：
解析：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过凹透镜光心的光线其传播方向不变；如图所示：
26．答案：
解析：由异名磁极相互吸引可知，通电螺线管的左端为N极、右端为S极；通电螺线管周围的磁感线从N极出发、回到S极，则图中磁感线方向指向右；由安培定则可知电流从螺线管的右前方流入、从左后方流出，所以电源右端为正极、左端为负极。如图所示：

27．答案：
解析：鸡蛋受竖直向上的浮力及竖直向下的重力，两力在同条直线上，上浮时浮力要大于重力，故浮力线段的长度应大于重力线段的长度，如下图所示：
28．答案：（1）；（2）25℃；（3）140s
解析：（1）0.3kg的氢燃料完全燃烧放出的热量
（2）水吸收的热量等于氢完全燃烧放出的热量
由 得水升高温度
（3）由题知，公交车所做的功
由得，公交车行驶时间
29．答案：（1）；（2）220Ω；（3）545.5W
解析：（1）由电路图可知，当开关S和都闭合时，电路为与并联，电路的总电阻最小，由可知电路的总功率最大，电饭煲的功率最大；只闭合开关S、断开时，电路为的简单电路，电路的总电阻最大，由可知电路的总功率最小，电饭煲的功率最小；由图乙可知，工作30min中，以440W的功率工作的时间
以660W的总功率工作的时间
0～30min内电饭煲消耗的电能
（2）电阻的电功率
电阻的阻值
（3）电饭煲加热时的电阻
当实际电压为200V时，该电饭锅的实际加热功率
