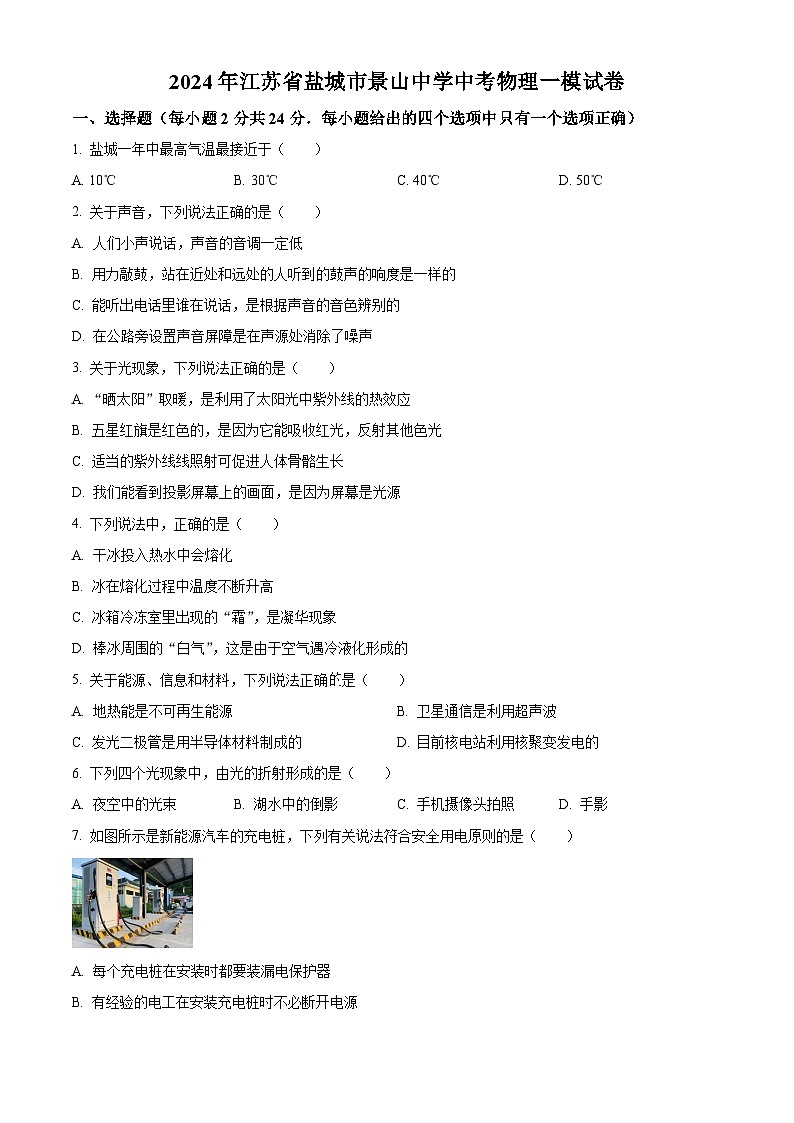

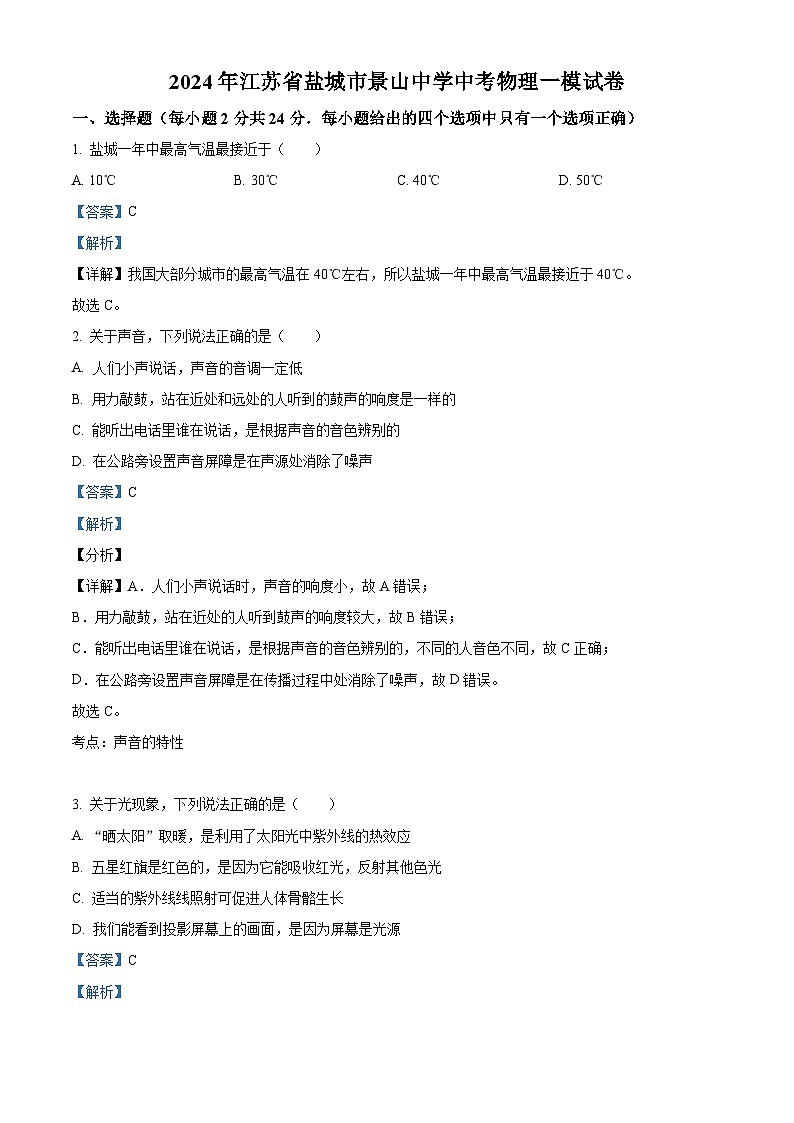

2024年江苏省盐城市景山中学中考物理一模试卷（原卷版+解析版）
展开
这是一份2024年江苏省盐城市景山中学中考物理一模试卷（原卷版+解析版），文件包含2024年江苏省盐城市景山中学中考物理一模试卷原卷版docx、2024年江苏省盐城市景山中学中考物理一模试卷解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
1. 盐城一年中最高气温最接近于（ ）
A. 10℃B. 30℃C. 40℃D. 50℃
【答案】C
【解析】
【详解】我国大部分城市的最高气温在40℃左右，所以盐城一年中最高气温最接近于40℃。
故选C。
2. 关于声音，下列说法正确的是（ ）
A. 人们小声说话，声音的音调一定低
B. 用力敲鼓，站在近处和远处的人听到的鼓声的响度是一样的
C. 能听出电话里谁在说话，是根据声音的音色辨别的
D. 在公路旁设置声音屏障是在声源处消除了噪声
【答案】C
【解析】
【分析】
【详解】A．人们小声说话时，声音的响度小，故A错误；
B．用力敲鼓，站在近处的人听到鼓声的响度较大，故B错误；
C．能听出电话里谁在说话，是根据声音的音色辨别的，不同的人音色不同，故C正确；
D．在公路旁设置声音屏障是在传播过程中处消除了噪声，故D错误。
故选C。
考点：声音的特性
3. 关于光现象，下列说法正确的是（ ）
A. “晒太阳”取暖，是利用了太阳光中紫外线的热效应
B. 五星红旗是红色的，是因为它能吸收红光，反射其他色光
C. 适当的紫外线线照射可促进人体骨骼生长
D. 我们能看到投影屏幕上的画面，是因为屏幕是光源
【答案】C
【解析】
【分析】
【详解】A．“晒太阳”取暖，是利用了太阳光中红外线的热效应，故A错误；
B．五星红旗呈现红色是因为它反射了红光，吸收了其它色光造成的，故B错误；
C．适当的紫外线照射有助于人体合成维生素D，促进人体对钙的吸收，有利于骨骼的生长和身体的健康，故C正确；
D．投影屏幕本身不能发光，我们能看到画面，是因为屏幕反射的光线进入眼睛，故D错误。
故选C。
4. 下列说法中，正确的是（ ）
A. 干冰投入热水中会熔化
B. 冰在熔化过程中温度不断升高
C. 冰箱冷冻室里出现的“霜”，是凝华现象
D. 棒冰周围的“白气”，这是由于空气遇冷液化形成的
【答案】C
【解析】
【详解】A．干冰投入热水，干冰会直接由固态变为气态，会升华，故A错误；
B．冰是晶体，在熔化过程中继续吸收热量，温度保持不变，故B错误；
C．冰箱冷冻室里出现的“霜”，是水蒸气凝华形成的，故C正确；
D．棒冰周围的“白气”，是空气中的水蒸气遇冷液化形成的，故D错误。
故选C。
5. 关于能源、信息和材料，下列说法正确的是（ ）
A. 地热能是不可再生能源B. 卫星通信是利用超声波
C. 发光二极管是用半导体材料制成D. 目前核电站利用核聚变发电的
【答案】C
【解析】
【详解】A．地热能是可以从自然界中源源不断地得到的能源，是可再生能源，故A错误；
B．电磁波可以在真空中传播，卫星通信是利用电磁波，超声波不能在真空中传播，故B错误；
C．导电性能介于导体与绝缘体之间的叫半导体，发光二极管是用半导体材料制成的，故C正确；
D．目前核电站利用核裂变发电的，故D错误。
故选C。

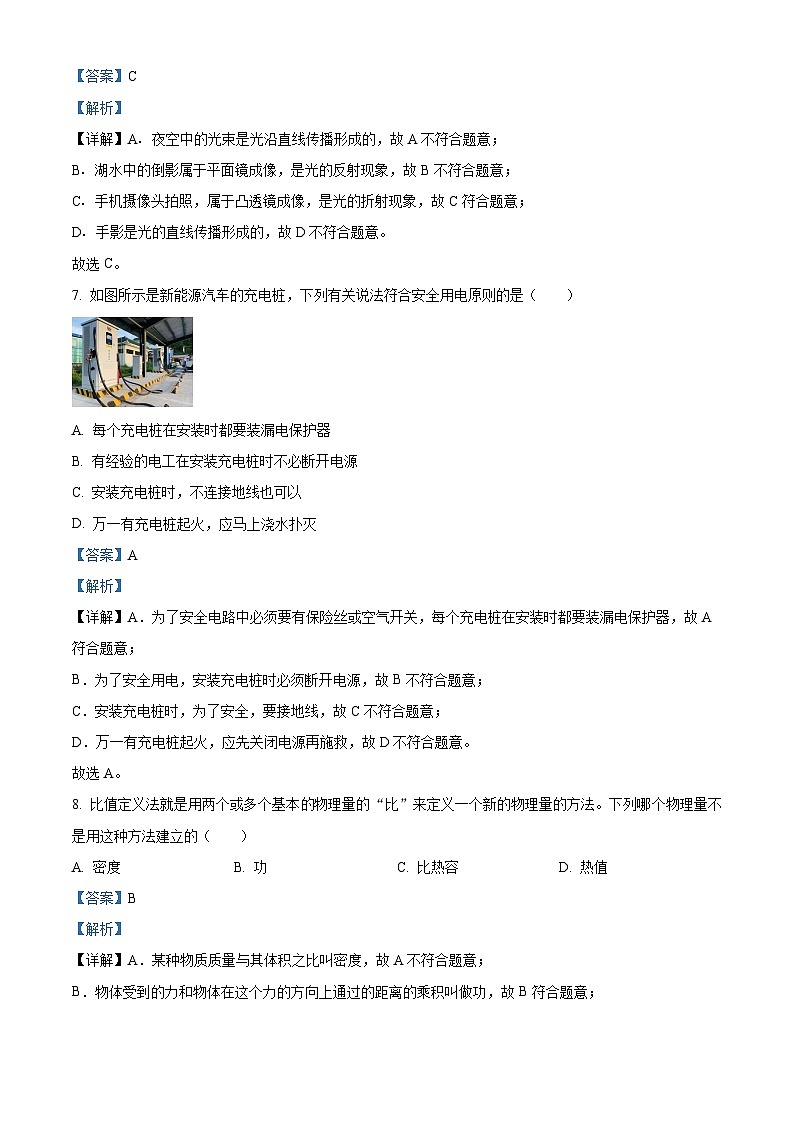

6. 下列四个光现象中，由光的折射形成的是（ ）
A. 夜空中的光束B. 湖水中的倒影C. 手机摄像头拍照D. 手影
【答案】C
【解析】
【详解】A．夜空中的光束是光沿直线传播形成的，故A不符合题意；
B．湖水中的倒影属于平面镜成像，是光的反射现象，故B不符合题意；
C．手机摄像头拍照，属于凸透镜成像，是光的折射现象，故C符合题意；
D．手影是光的直线传播形成的，故D不符合题意。
故选C。
7. 如图所示是新能源汽车的充电桩，下列有关说法符合安全用电原则的是（ ）
A. 每个充电桩在安装时都要装漏电保护器
B. 有经验的电工在安装充电桩时不必断开电源
C. 安装充电桩时，不连接地线也可以
D. 万一有充电桩起火，应马上浇水扑灭
【答案】A
【解析】
【详解】A．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．为了安全用电，安装充电桩时必须断开电源，故B不符合题意；
C．安装充电桩时，为了安全，要接地线，故C不符合题意；
D．万一有充电桩起火，应先关闭电源再施救，故D不符合题意。
故选A。
8. 比值定义法就是用两个或多个基本物理量的“比”来定义一个新的物理量的方法。下列哪个物理量不是用这种方法建立的（ ）
A. 密度B. 功C. 比热容D. 热值
【答案】B
【解析】
【详解】A．某种物质质量与其体积之比叫密度，故A不符合题意；
B．物体受到的力和物体在这个力的方向上通过的距离的乘积叫做功，故B符合题意；
C．某种物质温度升高时吸收的热量与其质量和升高温度的乘积的比值叫做这种物质的比热容，故C不符合题意；
D．燃料放出的热量与质量之比叫热值，故D不符合题意。
故选B。

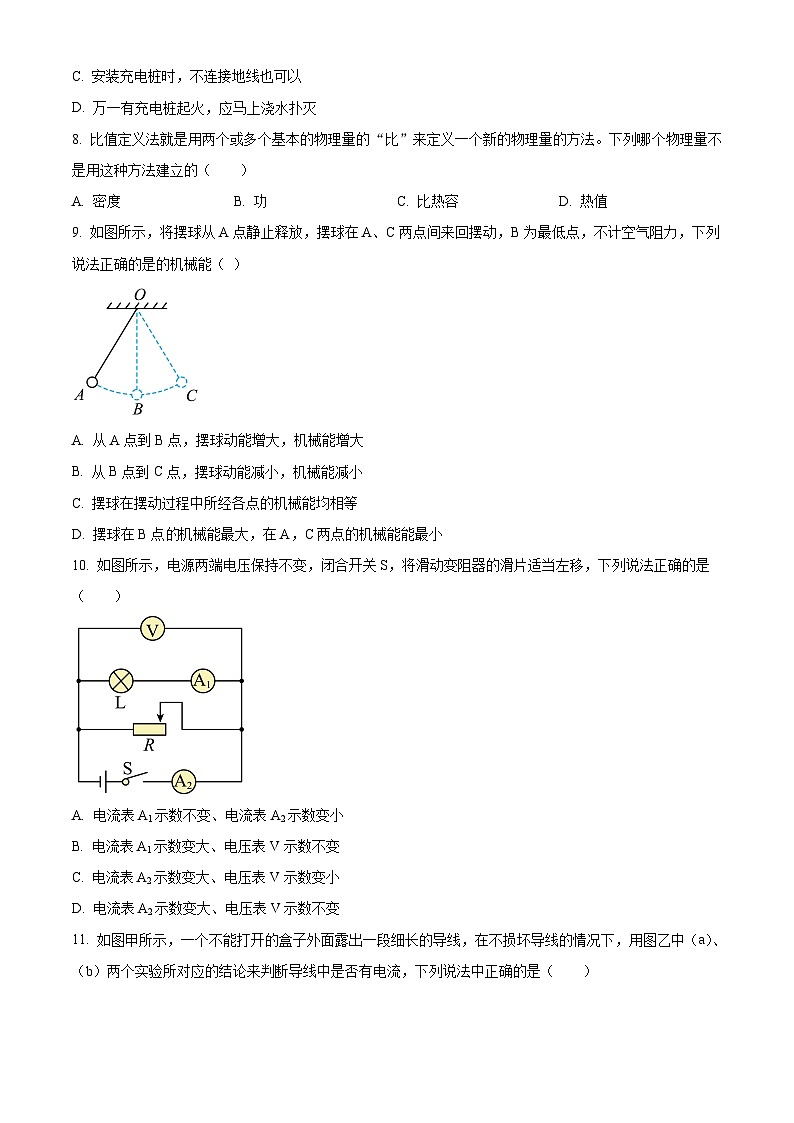

9. 如图所示，将摆球从A点静止释放，摆球在A、C两点间来回摆动，B为最低点，不计空气阻力，下列说法正确的是的机械能（ ）
A. 从A点到B点，摆球动能增大，机械能增大
B. 从B点到C点，摆球动能减小，机械能减小
C. 摆球在摆动过程中所经各点的机械能均相等
D. 摆球在B点的机械能最大，在A，C两点的机械能能最小
【答案】C
【解析】
【详解】A．从A→B的过程中，金属小球的质量不变、高度减小、速度增大，所以重力势能减小，动能增大，在B点时动能最大、重力势能最小；在此过程中重力势能转化为动能，不计空气阻力，机械能守恒，故A错误；
B．从B→C的过程中，金属小球的质量不变、高度增大、速度减小，重力势能增大，动能减小，在C点动能最小、重力势能最大，在此过程中动能转化为重力势能，机械能守恒，故B错误；
CD．不计空气阻力，小球会在AC间来回摆动时，总机械能守恒，故C正确，D错误．
10. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
【答案】D
【解析】
【详解】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。

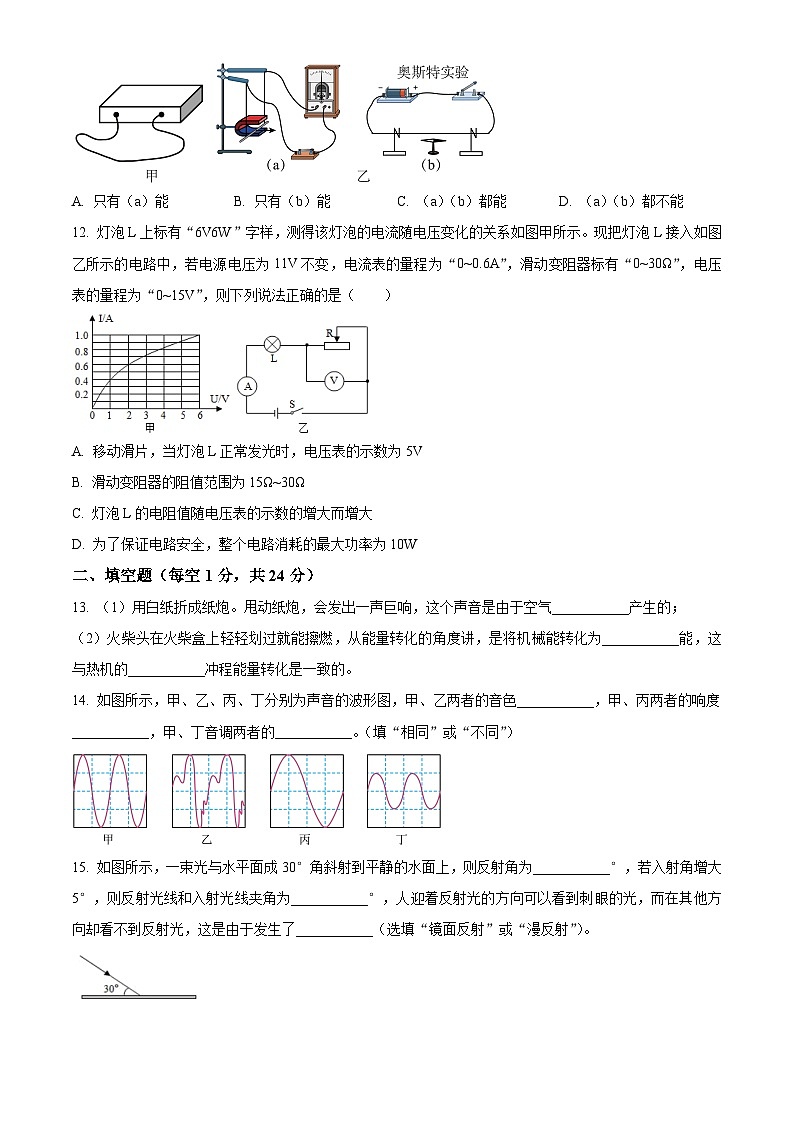

11. 如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（ ）
A. 只有（a）能B. 只有（b）能C. （a）（b）都能D. （a）（b）都不能
【答案】C
【解析】
【分析】由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。
【详解】由图可知，（a）闭合电路中的导体在磁场中受力运动，就能说明导体中有电流；（b）中的小磁针在通电导线的周围，闭合开关后，小磁针会发生偏转，就能说明导线中有电流，这是电流的磁效应，因此（a）（b）都能用来判断导线中是否有电流。
故选C。
12. 灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为11V不变，电流表的量程为“0~0.6A”，滑动变阻器标有“0~30Ω”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A. 移动滑片，当灯泡L正常发光时，电压表示数为5V
B. 滑动变阻器的阻值范围为15Ω~30Ω
C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全，整个电路消耗的最大功率为10W
【答案】B
【解析】
【详解】A．由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，灯泡L上标有“6V 6W”字样，灯泡正常发光时，电压为6V，由P=UI可得，灯泡正常发光时的电流
因串联电路中各处的电流相等且电流表的量程为0~0.6A，所以电路中的最大电流为0.6A＜1A，灯泡不可能正常发光，故A错误；
B．当电路中的电流在保证安全的情况下取最大时有滑动变阻器阻值的最小值，灯的额定电流为1A，且电流表的量程为0~0.6A，所以电路中的最大电流为0.6A＜1A， 当电路的电流最大为0.6A时，由图像可知，UL′=2V，由串联电路中总电压等于各分电压之和可知
UR′=U﹣UL′=11V﹣2V=9V
由欧姆定律得
滑动变阻器连入电阻越大，滑动变阻器两端电压越大，故当电压表示数达到最大值时为滑动变阻器最大值，但是电源电压11V<15V，故滑动变阻器的最大电阻可连入电路中，则滑动变阻器取值范围为
故B正确；
C．根据串联电路电压的规律，电压表的示数的增大，灯的电压减小，通过灯的电流也变小，根据P=IU，灯的功率变小，灯丝的温度降低，故灯的电阻变小，故C错误；
D、电路的最大电流为0.6A，所以最大功率为
P大=UIL=11V×0.6A=6.6W
故D错误。
故选B。
二、填空题（每空1分，共24分）
13. （1）用白纸折成纸炮。甩动纸炮，会发出一声巨响，这个声音是由于空气___________产生的；
（2）火柴头在火柴盒上轻轻划过就能擦燃，从能量转化的角度讲，是将机械能转化为___________能，这与热机的___________冲程能量转化是一致的。
【答案】 ①. 振动 ②. 内 ③. 压缩
【解析】
【详解】（1）[1]用力甩动纸炮，随着纸的快速展开，会引起空气的振动，随之会发出一声巨响，这声音是由于空气振动产生的。
（2）[2][3]火柴在火柴盒上划是摩擦生热现象，该过程中将机械能转化为内能，与热机的压缩冲程中的能量转化相同。
14. 如图所示，甲、乙、丙、丁分别为声音的波形图，甲、乙两者的音色___________，甲、丙两者的响度___________，甲、丁音调两者的___________。（填“相同”或“不同”）
【答案】 ①. 不同 ②. 相同 ③. 相同
【解析】
【详解】[1]从图中可以看出：甲、乙两者的波形不同，音色不同。
[2]甲、丙两者的振动幅度相同，响度相同。
[3]相同时间内，甲、丁两者振动的次数相同，即频率相同，所以它们的音调相同。
15. 如图所示，一束光与水平面成30°角斜射到平静的水面上，则反射角为___________°，若入射角增大5°，则反射光线和入射光线夹角为___________°，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了___________（选填“镜面反射”或“漫反射”）。
【答案】 ①. 60 ②. 130 ③. 镜面反射
【解析】
【详解】[1]一束光与镜面成30°角入射在平面镜上，则入射角为
90°－30°＝60°
根据光的反射定律知，反射角等于入射角，故反射角为60°。
[2]若入射角增大5°，即入射角变为
60°＋5°＝65°
反射角总是等于入射角，所以反射角也变为65°；则反射光线和入射光线夹角为
65°+65°=130°
[3]光线射向平面镜，经平面镜反射后，平行射出，正好反射到人的眼睛上，使人觉得很刺眼，而在其他方向却看不到反射光，这种反射是镜面反射。
16. 如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】 ①. 开关 ②. 用电器 ③. 电源
【解析】
【详解】[1]房卡可以控制用电器的工作，不插入插槽中，房间内所有的用电器都不工作，所以房卡相当于开关。
[2]在给充电宝充电过程中，充电宝消耗电能，相当于用电器。
[3]充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
17. 如图所示的电能表，其示数为______kW•h；为测量一只“220V 10W”的节能灯的额定功率，除需要该电能表外，还需要的测量工具是______。为此，某同学设计了一个方案：将该灯接入220V的测量电路中，关闭其他用电器，测量出电能表显示消耗1kW·h电能所用的时间，经过小组讨论发现上述方案不合理，原因是______。
【答案】 ①. 1285.6 ②. 秒表 ③. 所需时间太长
【解析】
【详解】[1]电能表示数的最后一位为小数点后第一位，单位为kW•h，示数为1285.6kW·h。
[2]根据可知，除需要该电能表外，还需要的测量工具是秒表。
[3]将该灯接入220V的测量电路中，关闭其他用电器，测量出电能表显示消耗1kW•h电能所用的时间
所需时间太长，不合理。
18. 如图是一种塔式起重机上的滑轮组，匀速起吊500N的物体时，滑轮组的机械效率是80%，当物体在10s内上升4m时，滑轮组所做的有用功是______J，拉力的功率是______W，若不计绳重及摩擦，动滑轮的重为______N。
【答案】 ①. 2000 ②. 250 ③. 125
【解析】
【详解】[1]滑轮组所做的有用功是
[2]拉力所做的功是
拉力的功率是
[3]拉力克服动滑轮重力做的额外功
动滑轮的重为
19. 船桨可看成一根杠杆，如图所示，A为支点，要使划船时所用的力小一些，则运动员两只手之间的距离应______（选填“增大”或“减小”）一些。船桨属于______（选填“省力”“等臂”或“费力”）杠杆，使用它的优点是______。
【答案】 ①. 增大 ②. 费力 ③. 省距离
【解析】
【详解】[1]使划船时所用的力小一些，由杠杆平衡条件
可知，要使动力减小，在阻力和阻力臂不变的条件下，要增大动力臂，也就是增大两只手之间的距离。
[2][3]船桨在使用时，动力臂小于阻力臂，是费力杠杆，费力杠杆的优点是省距离。
20. 探究海波熔化时温度的变化规律：
（1）如图甲是根据实验数据描绘出的海波温度随时间变化的图像。海波的熔点是___________℃，49℃的海波，状态是___________；
（2）用质量为m1的海波做实验，绘制的海波的温度随时间变化的图线如图乙中的a、若用质量为m2（m2>m1）的海波做实验，得到的图线可能是图乙中的___________（选填“b”“c”或“d”）。
【答案】 ①. 48 ②. 液态 ③. c
【解析】
【详解】（1）[1][2]由图可知，海波在熔化过程中温度保持48℃不变，因此海波的熔点是48℃；49℃的海波，高于海波的熔点，所以此时的状态是液态。
（2）[3]海波质量增加，会使海波从开始加热到达到熔点的时间变长，但熔点不变，所以用质量为m2（m2>m1）的海波做实验，得到的图线可能是图乙中的c。
三、解答题（本大题有7小题，共52分，解答22、23题时应有解题过程）
21. 请在图中画出入射光线经凸透镜后的折射光线。
【答案】
【解析】
【详解】经过凸透镜焦点的光线，经凸透镜折射后，折射光线平行于凸透镜的主光轴，故作图如下：
22. 图甲是“小荷才露尖尖角，早有蜻蜓立上头”的画面。图乙，A'点表示水中“蜻蜓”的位置，请画出蜻蜓位置A和光从蜻蜓经水面反射后进入人眼的光路图；
【答案】
【解析】
【详解】由题意知，A'是蜻蜓在水中的像，此时的水面相当于平面镜。连接与眼睛的直线，直线与水面的交点为入射点，入射点到眼睛的线为反射光线，过作水面的垂线，据平面镜的成像特点：像与物到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入射点与A点，这条线即为入射光线，作图如下：
23. 如图，在图中标出通电螺线管A处磁感线方向和小磁针的N极。
【答案】
【解析】
【详解】因为电流表在使用时，电流从正接线柱流入、从负接线柱流出，所以通电螺线管中电流是从右侧流入、左侧流出；根据安培定则可知，螺线管的右端为S极、左端为N极，磁体外部的磁感线是从N极出来回到S极的；因为异名磁极相互吸引，所以小磁针的左端为N极、右端为S极，如图所示：
24. 一辆氢气动力试验汽车，10min内汽车在平直路面上匀速行驶了1.2×104m，消耗了0.15kg的氢气，汽车发动机提供的牵引力为1.05×103N，氢气的热值取4×108J/kg，g取10N/kg。求：
（1）氢气完全燃烧放出的热量为多少；
（2）牵引力做功的功率；
（3）汽车发动机的效率。
【答案】（1）6×107J；（2）2.1×104W；（3）21%
【解析】
【详解】解：（1）完全燃烧0.15kg氢气释放出的热量
（2）牵引力做的功
牵引力做功的功率
（3）汽车发动机的效率
答：（1）氢气完全燃烧放出的热量为6×107J；
（2）牵引力做功的功率为2.1×104W；
（3）汽车发动机的效率为21%。
25. 某款电热饮水机具有加热和保温两挡，额定电压为220V。图甲是其电路原理图。S0为温控开关，R1，R2为电热丝（阻值不变），该饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示求：
（1）饮水机处于保温挡阶段消耗了多少度电？
（2）饮水机处于高温挡时，通过R1的电流；
（3）R2的阻值。
【答案】（1）0.0022kwh；（2） 0.2A；（3）110Ω
【解析】
【详解】解：（1）由图乙知道，加热挡的功率为P保温=44W，保温时间为
t=3min=180s
饮水机处于保温挡阶段消耗的电能为
（2）当开关S、S0闭合时，R1与R2并联，电路中的总电阻最小，由知道，饮水机的总功率最大，此时为加热状态；当只闭合开关S时，电路为R1的简单电路，饮水机处于保温状态；
根据图乙知保温挡的功率为44W，根据P=UI知道，加热挡时通过R1的电流为
（3）因电路的总功率等于各用电器功率之和，所以加热时电阻丝R2的电功率
因并联电路中各支路两端的电压相等，由知道，电阻R2的阻值
答：（1）饮水机处于加热挡阶段消耗的电能为0.0022kW•h；
（2）饮水机处于高温挡时，通过R1的电流为0.5A；
（3）R2的阻值为110Ω。
26. 小勇看到自己离镜子越远，像越小。于是用如图甲所示的装置，探究物体远离平面镜时，像的大小如何变化。
（1）小勇选取了两个外形相同的蜡烛A和B，将蜡烛A放在薄玻璃板前点燃，小勇应在蜡烛___________（选填“A”或“B”）的一侧观察，同时移动蜡烛B，使它和蜡烛A的像___________；
（2）将蜡烛A远离玻璃板移动，重复上述实验过程，得到了相同的实验结果。得出：物体远离平面镜时，所成像是___________立（选填“正”、“倒”）、___________（选填“放大”、“缩小”或“大小不变”）的像；
（3）想继续探究物体远离凸透镜时，光屏上像的大小如何变化。
①他将点燃的蜡烛、凸透镜、光屏调节到图乙所示的位置时，光屏上出现清晰的像，所成的像是___________（选填“放大”、“缩小”或“等大”）的烛焰的像；
②保持凸透镜的位置不变，将蜡烛向左移动一段距离，移动光屏直到光屏上再一次出现清晰的像，对比两次光屏上像的大小得出：物体远离凸透镜时，光屏上所成的像变___________（选填“大”或“小”）；
（4）小勇将蜡烛继续向左移动，保持凸透镜和光屏位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，他放置的应该是___________（选填“近视眼镜”或“远视眼镜”）。
【答案】 ①. A ②. 完全重合 ③. 正 ④. 大小不变 ⑤. 缩小 ⑥. 小 ⑦. 近视眼镜
【解析】
【详解】（1）[1][2]在探究平面镜成像特点的实验中，应该在玻璃板前面透过玻璃板来观察蜡烛的像，即在蜡烛A的一侧观察；同时移动蜡烛B，使其与A的像完全重合。
（2）[3][4]根据平面镜成像的特点可知物体远离平面镜时所成的像是正立的，像的大小不变。
（3）①[5]根据图乙中物距和像距可知，物距大于像距，此时所成的像是倒立缩小的实像。
②[6]保持凸透镜的位置不变，将蜡烛向左移动一段距离，根据“物远相近像变小”的规律可知，物体远离凸透镜时，光屏上所成的像变小，像距变小。
（4）[7]将蜡烛继续向左移动，则像距会变得更小，即像更靠近凸透镜，此时保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，说明这个镜片对光起到了发散的作用，因此，他放置的应该是近视眼镜。
27. 如图是小明、小红两名同学分别探究“水的沸腾现象”的实验装置，他们所用的器材规格完全相同。
（1）在读取温度计的示数时，由于视线不水平（如图甲）造成读数不准确，这样使读数值比实际值偏___________；
（2）图乙是两名同学根据实验数据绘制的水温随时间变化的图像，由图像可知，使水沸腾，小明用的时间明显比小红用的时间要少许多，造成这个结果的原因除了初温比小红的高，还有水的质量比小红的___________（选填“大”或“小”）；
（3）实验计时第7min，发现有一位同学的装置水中气泡在上升过程中如图丙所示情景，这位同学是___________（选填“小明”或“小红”）；
（4）小明同学想提高水的沸点，换用了火力更大的酒精灯加热，这种做法___________（选填“可行”或“不可行”）。水沸腾时，若拿走酒精灯，沸腾的水___________（选填“会”或“不会”）立即停止沸腾，因为___________；
（5）小明回家后发现妈妈正在炖汤，汤沸腾后妈妈将火调小，汤仍在沸腾，小明又把火调得更小，这时虽还在加热，汤却不沸腾了，你觉得不沸腾的原因是___________。
【答案】 ①. 大 ②. 小 ③. 小红 ④. 不可行 ⑤. 不会 ⑥. 石棉网和铁圈温度仍高于水温，水仍可吸热 ⑦. 相同时间内，散热快于吸热
【解析】
【详解】（1）[1]温度计读数时视线应与示数相平，由图甲可知，此时俯视读数偏大。
（2）[2]结合乙图，小红单位时间内温度变化的比较小，可知小红使用的水的质量较大，即小明使用水的质量比小红的小。
（3）[3]结合图丙，气泡越往上越小，是沸腾前的情况，7min时，小明实验中的水已经沸腾，因此是小红实验时的情景。
（4）[4]液体的沸点和气压有关，跟火力大小无关，因此换用了火力更大的酒精灯加热，不会提高水的沸点。
[5][6]水沸腾时，若拿走酒精灯，因为石棉网和铁圈有余热，水仍可吸热，所以仍会沸腾。
（5）[7]汤沸腾后妈妈将火调小，汤仍在沸腾，说明水吸收的热量大于散失的热量，而小明又把火调得更小，这时虽还在加热，可能是吸收的热量小于散失的热量，因此水不再沸腾。
28. 小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路。
（1）电池盒中至少有_____节干电池；
（2）经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验，请在他接错的导线上打上“×”，并改正___________；
（3）实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则该小灯泡的额定电流为_____A，额定功率为_____W；
（4）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是_____；
（5）闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出I﹣U图象，如图丙中b所示，实验完成后，将小灯泡换成定值电阻，重复上述实验过程，绘制出I﹣U图象，如图丙中a所示．根据图象a可得出结论：_____；
（6）试分析图象中A、B、C三点电阻RA、RB、RC大小关系为：_____。
【答案】 ①. 3 ②. ③. 0.3 ④. 1.14 ⑤. 小灯泡短路 ⑥. 在电阻一定时，通过导体的电流跟导体两端的电压成正比 ⑦. RA＜RC＜RB
【解析】
【详解】（1）[1]因为一节干电池提供1.5V的电压，而灯泡的额定电压为3.8V，电源电压要大于3.8V，所以电池盒中至少有 3节干电池。
（2）[2]滑动变阻器要按“一上一下”的方式串联接入电路，且闭合开关前，滑动变阻器的滑片应位于阻值最大处，故接错的导线是滑动变阻器的右上接线柱与开关左接线柱相连接的导线，应该将滑动变阻器的右下接线柱与开关的左接线柱连接，如图所示：
<>
（3）[3][4]由图乙可知，电流表选择的量程为0～0.6A，分度值为0.02A，示数为0.3A，则小灯泡的额定功率
P=UI=3.8V×0.3A=1.14W
（4）[5]实验中，突然发现电流表示数增大，电路电流增大，总电阻减小，有短路部分，电压表测量灯泡电压，示数为0，可能灯泡短路。
（5）[6]由图丙中a可知，电流、电压图象是一条过原点的直线，可得出结论：电阻一定，通过导体的电流和两端电压成正比。
（6）[7]由（5）a图线是正比例图线，所以B点电阻与a、b相交处电阻相等，由图线b可知，灯泡两端的电压变大时，电流变大，灯泡的实际功率变大，灯泡变亮，温度升高，灯泡的电阻增大，所以
RA＜RC＜R交点
即
RA＜RC＜RB
29. 阅读短文，回答问题
电磁流量计
电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量（液体在单位时间内通过某横截面的体积）和流速的仪表。
如图甲是用来检测血流速度和血流量的电磁流量计（电磁血流计）。其原理如图乙，使用时将血管放置于两磁极之间，金属电极A、B与血管壁接触，仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压，电流通过仪表从而显示出血流速度和流量。
某实验小组用电磁血流计研究血管中血流速度与n（病人心脏血管横截面积与正常人心脏血管横截面积的比值）的关系。测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
研究表明，当血液在管内匀速流动时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越大，受到的阻力越大，心脏的负担就越重。
（1）利用电磁流量计___________（选填“可以”或“不可以”）测量某食用油管道中油的流量；
（2）电磁流量计上的仪表是由___________改装的（选填“电压表”“电流表”）；
（3）测得某液体的流速为0.25m/s，流量为10-4m3/s，则管子的横截面积为___________m2；
（4）根据表中数据可知，当n=0.4时，v=___________m/s；
（5）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化。若当n=0.5时，心脏推动血液流动的功率P=P0，则当n=1时，心脏推动血液流动的功率P=___________P0。
【答案】 ①. 不可以 ②. 电流表 ③. 4×10-4 ④. 0.45 ⑤. 0.25
【解析】
【详解】（1）[1]由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此不能测量某食用油管道中油的流量。
（2）[2]电磁流量计上的仪表串联在电路中，因此是由电流表改装的。
（3）[3]已知v=0.25m/s，流量为10-4m3/s，所以管子横截面积为
（4）[4]由表中数据可知，n与v的乘积不变，且
nv=1.00×0.180=0.18
当n=0.4时
因此当n=0.4时，v=0.45m/s。
（5）[5]当血管中血液匀速流动时，心脏对血液的推力与血液受到的阻力是一对平衡力，心脏推动血液流动的功率
即心脏推动血液流动的功率与血管中血流速度的平方成正比，根据（3）可知，血流速度v与n成反比，即
所以心脏推动血液流动的功率P与n的平方成反比，即
当n=0.5时，心脏推动血液流动的功率
当n=1时，心脏推动血液流动的功率
n
1.00
0.90
0.80
0.75
0.60
v（m/s）
0.180
0.200
0.225
0.240
0.300
1. 盐城一年中最高气温最接近于（ ）
A. 10℃B. 30℃C. 40℃D. 50℃
【答案】C
【解析】
【详解】我国大部分城市的最高气温在40℃左右，所以盐城一年中最高气温最接近于40℃。
故选C。
2. 关于声音，下列说法正确的是（ ）
A. 人们小声说话，声音的音调一定低
B. 用力敲鼓，站在近处和远处的人听到的鼓声的响度是一样的
C. 能听出电话里谁在说话，是根据声音的音色辨别的
D. 在公路旁设置声音屏障是在声源处消除了噪声
【答案】C
【解析】
【分析】
【详解】A．人们小声说话时，声音的响度小，故A错误；
B．用力敲鼓，站在近处的人听到鼓声的响度较大，故B错误；
C．能听出电话里谁在说话，是根据声音的音色辨别的，不同的人音色不同，故C正确；
D．在公路旁设置声音屏障是在传播过程中处消除了噪声，故D错误。
故选C。
考点：声音的特性
3. 关于光现象，下列说法正确的是（ ）
A. “晒太阳”取暖，是利用了太阳光中紫外线的热效应
B. 五星红旗是红色的，是因为它能吸收红光，反射其他色光
C. 适当的紫外线线照射可促进人体骨骼生长
D. 我们能看到投影屏幕上的画面，是因为屏幕是光源
【答案】C
【解析】
【分析】
【详解】A．“晒太阳”取暖，是利用了太阳光中红外线的热效应，故A错误；
B．五星红旗呈现红色是因为它反射了红光，吸收了其它色光造成的，故B错误；
C．适当的紫外线照射有助于人体合成维生素D，促进人体对钙的吸收，有利于骨骼的生长和身体的健康，故C正确；
D．投影屏幕本身不能发光，我们能看到画面，是因为屏幕反射的光线进入眼睛，故D错误。
故选C。
4. 下列说法中，正确的是（ ）
A. 干冰投入热水中会熔化
B. 冰在熔化过程中温度不断升高
C. 冰箱冷冻室里出现的“霜”，是凝华现象
D. 棒冰周围的“白气”，这是由于空气遇冷液化形成的
【答案】C
【解析】
【详解】A．干冰投入热水，干冰会直接由固态变为气态，会升华，故A错误；
B．冰是晶体，在熔化过程中继续吸收热量，温度保持不变，故B错误；
C．冰箱冷冻室里出现的“霜”，是水蒸气凝华形成的，故C正确；
D．棒冰周围的“白气”，是空气中的水蒸气遇冷液化形成的，故D错误。
故选C。
5. 关于能源、信息和材料，下列说法正确的是（ ）
A. 地热能是不可再生能源B. 卫星通信是利用超声波
C. 发光二极管是用半导体材料制成D. 目前核电站利用核聚变发电的
【答案】C
【解析】
【详解】A．地热能是可以从自然界中源源不断地得到的能源，是可再生能源，故A错误；
B．电磁波可以在真空中传播，卫星通信是利用电磁波，超声波不能在真空中传播，故B错误；
C．导电性能介于导体与绝缘体之间的叫半导体，发光二极管是用半导体材料制成的，故C正确；
D．目前核电站利用核裂变发电的，故D错误。
故选C。
6. 下列四个光现象中，由光的折射形成的是（ ）
A. 夜空中的光束B. 湖水中的倒影C. 手机摄像头拍照D. 手影
【答案】C
【解析】
【详解】A．夜空中的光束是光沿直线传播形成的，故A不符合题意；
B．湖水中的倒影属于平面镜成像，是光的反射现象，故B不符合题意；
C．手机摄像头拍照，属于凸透镜成像，是光的折射现象，故C符合题意；
D．手影是光的直线传播形成的，故D不符合题意。
故选C。
7. 如图所示是新能源汽车的充电桩，下列有关说法符合安全用电原则的是（ ）
A. 每个充电桩在安装时都要装漏电保护器
B. 有经验的电工在安装充电桩时不必断开电源
C. 安装充电桩时，不连接地线也可以
D. 万一有充电桩起火，应马上浇水扑灭
【答案】A
【解析】
【详解】A．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．为了安全用电，安装充电桩时必须断开电源，故B不符合题意；
C．安装充电桩时，为了安全，要接地线，故C不符合题意；
D．万一有充电桩起火，应先关闭电源再施救，故D不符合题意。
故选A。
8. 比值定义法就是用两个或多个基本物理量的“比”来定义一个新的物理量的方法。下列哪个物理量不是用这种方法建立的（ ）
A. 密度B. 功C. 比热容D. 热值
【答案】B
【解析】
【详解】A．某种物质质量与其体积之比叫密度，故A不符合题意；
B．物体受到的力和物体在这个力的方向上通过的距离的乘积叫做功，故B符合题意；
C．某种物质温度升高时吸收的热量与其质量和升高温度的乘积的比值叫做这种物质的比热容，故C不符合题意；
D．燃料放出的热量与质量之比叫热值，故D不符合题意。
故选B。
9. 如图所示，将摆球从A点静止释放，摆球在A、C两点间来回摆动，B为最低点，不计空气阻力，下列说法正确的是的机械能（ ）
A. 从A点到B点，摆球动能增大，机械能增大
B. 从B点到C点，摆球动能减小，机械能减小
C. 摆球在摆动过程中所经各点的机械能均相等
D. 摆球在B点的机械能最大，在A，C两点的机械能能最小
【答案】C
【解析】
【详解】A．从A→B的过程中，金属小球的质量不变、高度减小、速度增大，所以重力势能减小，动能增大，在B点时动能最大、重力势能最小；在此过程中重力势能转化为动能，不计空气阻力，机械能守恒，故A错误；
B．从B→C的过程中，金属小球的质量不变、高度增大、速度减小，重力势能增大，动能减小，在C点动能最小、重力势能最大，在此过程中动能转化为重力势能，机械能守恒，故B错误；
CD．不计空气阻力，小球会在AC间来回摆动时，总机械能守恒，故C正确，D错误．
10. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（ ）
A. 电流表A1示数不变、电流表A2示数变小
B. 电流表A1示数变大、电压表V示数不变
C. 电流表A2示数变大、电压表V示数变小
D. 电流表A2示数变大、电压表V示数不变
【答案】D
【解析】
【详解】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
11. 如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（ ）
A. 只有（a）能B. 只有（b）能C. （a）（b）都能D. （a）（b）都不能
【答案】C
【解析】
【分析】由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。
【详解】由图可知，（a）闭合电路中的导体在磁场中受力运动，就能说明导体中有电流；（b）中的小磁针在通电导线的周围，闭合开关后，小磁针会发生偏转，就能说明导线中有电流，这是电流的磁效应，因此（a）（b）都能用来判断导线中是否有电流。
故选C。
12. 灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为11V不变，电流表的量程为“0~0.6A”，滑动变阻器标有“0~30Ω”，电压表的量程为“0~15V”，则下列说法正确的是（ ）
A. 移动滑片，当灯泡L正常发光时，电压表示数为5V
B. 滑动变阻器的阻值范围为15Ω~30Ω
C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全，整个电路消耗的最大功率为10W
【答案】B
【解析】
【详解】A．由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，灯泡L上标有“6V 6W”字样，灯泡正常发光时，电压为6V，由P=UI可得，灯泡正常发光时的电流
因串联电路中各处的电流相等且电流表的量程为0~0.6A，所以电路中的最大电流为0.6A＜1A，灯泡不可能正常发光，故A错误；
B．当电路中的电流在保证安全的情况下取最大时有滑动变阻器阻值的最小值，灯的额定电流为1A，且电流表的量程为0~0.6A，所以电路中的最大电流为0.6A＜1A， 当电路的电流最大为0.6A时，由图像可知，UL′=2V，由串联电路中总电压等于各分电压之和可知
UR′=U﹣UL′=11V﹣2V=9V
由欧姆定律得
滑动变阻器连入电阻越大，滑动变阻器两端电压越大，故当电压表示数达到最大值时为滑动变阻器最大值，但是电源电压11V<15V，故滑动变阻器的最大电阻可连入电路中，则滑动变阻器取值范围为
故B正确；
C．根据串联电路电压的规律，电压表的示数的增大，灯的电压减小，通过灯的电流也变小，根据P=IU，灯的功率变小，灯丝的温度降低，故灯的电阻变小，故C错误；
D、电路的最大电流为0.6A，所以最大功率为
P大=UIL=11V×0.6A=6.6W
故D错误。
故选B。
二、填空题（每空1分，共24分）
13. （1）用白纸折成纸炮。甩动纸炮，会发出一声巨响，这个声音是由于空气___________产生的；
（2）火柴头在火柴盒上轻轻划过就能擦燃，从能量转化的角度讲，是将机械能转化为___________能，这与热机的___________冲程能量转化是一致的。
【答案】 ①. 振动 ②. 内 ③. 压缩
【解析】
【详解】（1）[1]用力甩动纸炮，随着纸的快速展开，会引起空气的振动，随之会发出一声巨响，这声音是由于空气振动产生的。
（2）[2][3]火柴在火柴盒上划是摩擦生热现象，该过程中将机械能转化为内能，与热机的压缩冲程中的能量转化相同。
14. 如图所示，甲、乙、丙、丁分别为声音的波形图，甲、乙两者的音色___________，甲、丙两者的响度___________，甲、丁音调两者的___________。（填“相同”或“不同”）
【答案】 ①. 不同 ②. 相同 ③. 相同
【解析】
【详解】[1]从图中可以看出：甲、乙两者的波形不同，音色不同。
[2]甲、丙两者的振动幅度相同，响度相同。
[3]相同时间内，甲、丁两者振动的次数相同，即频率相同，所以它们的音调相同。
15. 如图所示，一束光与水平面成30°角斜射到平静的水面上，则反射角为___________°，若入射角增大5°，则反射光线和入射光线夹角为___________°，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了___________（选填“镜面反射”或“漫反射”）。
【答案】 ①. 60 ②. 130 ③. 镜面反射
【解析】
【详解】[1]一束光与镜面成30°角入射在平面镜上，则入射角为
90°－30°＝60°
根据光的反射定律知，反射角等于入射角，故反射角为60°。
[2]若入射角增大5°，即入射角变为
60°＋5°＝65°
反射角总是等于入射角，所以反射角也变为65°；则反射光线和入射光线夹角为
65°+65°=130°
[3]光线射向平面镜，经平面镜反射后，平行射出，正好反射到人的眼睛上，使人觉得很刺眼，而在其他方向却看不到反射光，这种反射是镜面反射。
16. 如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】 ①. 开关 ②. 用电器 ③. 电源
【解析】
【详解】[1]房卡可以控制用电器的工作，不插入插槽中，房间内所有的用电器都不工作，所以房卡相当于开关。
[2]在给充电宝充电过程中，充电宝消耗电能，相当于用电器。
[3]充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
17. 如图所示的电能表，其示数为______kW•h；为测量一只“220V 10W”的节能灯的额定功率，除需要该电能表外，还需要的测量工具是______。为此，某同学设计了一个方案：将该灯接入220V的测量电路中，关闭其他用电器，测量出电能表显示消耗1kW·h电能所用的时间，经过小组讨论发现上述方案不合理，原因是______。
【答案】 ①. 1285.6 ②. 秒表 ③. 所需时间太长
【解析】
【详解】[1]电能表示数的最后一位为小数点后第一位，单位为kW•h，示数为1285.6kW·h。
[2]根据可知，除需要该电能表外，还需要的测量工具是秒表。
[3]将该灯接入220V的测量电路中，关闭其他用电器，测量出电能表显示消耗1kW•h电能所用的时间
所需时间太长，不合理。
18. 如图是一种塔式起重机上的滑轮组，匀速起吊500N的物体时，滑轮组的机械效率是80%，当物体在10s内上升4m时，滑轮组所做的有用功是______J，拉力的功率是______W，若不计绳重及摩擦，动滑轮的重为______N。
【答案】 ①. 2000 ②. 250 ③. 125
【解析】
【详解】[1]滑轮组所做的有用功是
[2]拉力所做的功是
拉力的功率是
[3]拉力克服动滑轮重力做的额外功
动滑轮的重为
19. 船桨可看成一根杠杆，如图所示，A为支点，要使划船时所用的力小一些，则运动员两只手之间的距离应______（选填“增大”或“减小”）一些。船桨属于______（选填“省力”“等臂”或“费力”）杠杆，使用它的优点是______。
【答案】 ①. 增大 ②. 费力 ③. 省距离
【解析】
【详解】[1]使划船时所用的力小一些，由杠杆平衡条件
可知，要使动力减小，在阻力和阻力臂不变的条件下，要增大动力臂，也就是增大两只手之间的距离。
[2][3]船桨在使用时，动力臂小于阻力臂，是费力杠杆，费力杠杆的优点是省距离。
20. 探究海波熔化时温度的变化规律：
（1）如图甲是根据实验数据描绘出的海波温度随时间变化的图像。海波的熔点是___________℃，49℃的海波，状态是___________；
（2）用质量为m1的海波做实验，绘制的海波的温度随时间变化的图线如图乙中的a、若用质量为m2（m2>m1）的海波做实验，得到的图线可能是图乙中的___________（选填“b”“c”或“d”）。
【答案】 ①. 48 ②. 液态 ③. c
【解析】
【详解】（1）[1][2]由图可知，海波在熔化过程中温度保持48℃不变，因此海波的熔点是48℃；49℃的海波，高于海波的熔点，所以此时的状态是液态。
（2）[3]海波质量增加，会使海波从开始加热到达到熔点的时间变长，但熔点不变，所以用质量为m2（m2>m1）的海波做实验，得到的图线可能是图乙中的c。
三、解答题（本大题有7小题，共52分，解答22、23题时应有解题过程）
21. 请在图中画出入射光线经凸透镜后的折射光线。
【答案】
【解析】
【详解】经过凸透镜焦点的光线，经凸透镜折射后，折射光线平行于凸透镜的主光轴，故作图如下：
22. 图甲是“小荷才露尖尖角，早有蜻蜓立上头”的画面。图乙，A'点表示水中“蜻蜓”的位置，请画出蜻蜓位置A和光从蜻蜓经水面反射后进入人眼的光路图；
【答案】
【解析】
【详解】由题意知，A'是蜻蜓在水中的像，此时的水面相当于平面镜。连接与眼睛的直线，直线与水面的交点为入射点，入射点到眼睛的线为反射光线，过作水面的垂线，据平面镜的成像特点：像与物到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入射点与A点，这条线即为入射光线，作图如下：
23. 如图，在图中标出通电螺线管A处磁感线方向和小磁针的N极。
【答案】
【解析】
【详解】因为电流表在使用时，电流从正接线柱流入、从负接线柱流出，所以通电螺线管中电流是从右侧流入、左侧流出；根据安培定则可知，螺线管的右端为S极、左端为N极，磁体外部的磁感线是从N极出来回到S极的；因为异名磁极相互吸引，所以小磁针的左端为N极、右端为S极，如图所示：
24. 一辆氢气动力试验汽车，10min内汽车在平直路面上匀速行驶了1.2×104m，消耗了0.15kg的氢气，汽车发动机提供的牵引力为1.05×103N，氢气的热值取4×108J/kg，g取10N/kg。求：
（1）氢气完全燃烧放出的热量为多少；
（2）牵引力做功的功率；
（3）汽车发动机的效率。
【答案】（1）6×107J；（2）2.1×104W；（3）21%
【解析】
【详解】解：（1）完全燃烧0.15kg氢气释放出的热量
（2）牵引力做的功
牵引力做功的功率
（3）汽车发动机的效率
答：（1）氢气完全燃烧放出的热量为6×107J；
（2）牵引力做功的功率为2.1×104W；
（3）汽车发动机的效率为21%。
25. 某款电热饮水机具有加热和保温两挡，额定电压为220V。图甲是其电路原理图。S0为温控开关，R1，R2为电热丝（阻值不变），该饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示求：
（1）饮水机处于保温挡阶段消耗了多少度电？
（2）饮水机处于高温挡时，通过R1的电流；
（3）R2的阻值。
【答案】（1）0.0022kwh；（2） 0.2A；（3）110Ω
【解析】
【详解】解：（1）由图乙知道，加热挡的功率为P保温=44W，保温时间为
t=3min=180s
饮水机处于保温挡阶段消耗的电能为
（2）当开关S、S0闭合时，R1与R2并联，电路中的总电阻最小，由知道，饮水机的总功率最大，此时为加热状态；当只闭合开关S时，电路为R1的简单电路，饮水机处于保温状态；
根据图乙知保温挡的功率为44W，根据P=UI知道，加热挡时通过R1的电流为
（3）因电路的总功率等于各用电器功率之和，所以加热时电阻丝R2的电功率
因并联电路中各支路两端的电压相等，由知道，电阻R2的阻值
答：（1）饮水机处于加热挡阶段消耗的电能为0.0022kW•h；
（2）饮水机处于高温挡时，通过R1的电流为0.5A；
（3）R2的阻值为110Ω。
26. 小勇看到自己离镜子越远，像越小。于是用如图甲所示的装置，探究物体远离平面镜时，像的大小如何变化。
（1）小勇选取了两个外形相同的蜡烛A和B，将蜡烛A放在薄玻璃板前点燃，小勇应在蜡烛___________（选填“A”或“B”）的一侧观察，同时移动蜡烛B，使它和蜡烛A的像___________；
（2）将蜡烛A远离玻璃板移动，重复上述实验过程，得到了相同的实验结果。得出：物体远离平面镜时，所成像是___________立（选填“正”、“倒”）、___________（选填“放大”、“缩小”或“大小不变”）的像；
（3）想继续探究物体远离凸透镜时，光屏上像的大小如何变化。
①他将点燃的蜡烛、凸透镜、光屏调节到图乙所示的位置时，光屏上出现清晰的像，所成的像是___________（选填“放大”、“缩小”或“等大”）的烛焰的像；
②保持凸透镜的位置不变，将蜡烛向左移动一段距离，移动光屏直到光屏上再一次出现清晰的像，对比两次光屏上像的大小得出：物体远离凸透镜时，光屏上所成的像变___________（选填“大”或“小”）；
（4）小勇将蜡烛继续向左移动，保持凸透镜和光屏位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，他放置的应该是___________（选填“近视眼镜”或“远视眼镜”）。
【答案】 ①. A ②. 完全重合 ③. 正 ④. 大小不变 ⑤. 缩小 ⑥. 小 ⑦. 近视眼镜
【解析】
【详解】（1）[1][2]在探究平面镜成像特点的实验中，应该在玻璃板前面透过玻璃板来观察蜡烛的像，即在蜡烛A的一侧观察；同时移动蜡烛B，使其与A的像完全重合。
（2）[3][4]根据平面镜成像的特点可知物体远离平面镜时所成的像是正立的，像的大小不变。
（3）①[5]根据图乙中物距和像距可知，物距大于像距，此时所成的像是倒立缩小的实像。
②[6]保持凸透镜的位置不变，将蜡烛向左移动一段距离，根据“物远相近像变小”的规律可知，物体远离凸透镜时，光屏上所成的像变小，像距变小。
（4）[7]将蜡烛继续向左移动，则像距会变得更小，即像更靠近凸透镜，此时保持凸透镜和光屏的位置不变，在蜡烛和凸透镜之间放置了一个度数合适的眼镜，光屏上也得到了清晰的像，说明这个镜片对光起到了发散的作用，因此，他放置的应该是近视眼镜。
27. 如图是小明、小红两名同学分别探究“水的沸腾现象”的实验装置，他们所用的器材规格完全相同。
（1）在读取温度计的示数时，由于视线不水平（如图甲）造成读数不准确，这样使读数值比实际值偏___________；
（2）图乙是两名同学根据实验数据绘制的水温随时间变化的图像，由图像可知，使水沸腾，小明用的时间明显比小红用的时间要少许多，造成这个结果的原因除了初温比小红的高，还有水的质量比小红的___________（选填“大”或“小”）；
（3）实验计时第7min，发现有一位同学的装置水中气泡在上升过程中如图丙所示情景，这位同学是___________（选填“小明”或“小红”）；
（4）小明同学想提高水的沸点，换用了火力更大的酒精灯加热，这种做法___________（选填“可行”或“不可行”）。水沸腾时，若拿走酒精灯，沸腾的水___________（选填“会”或“不会”）立即停止沸腾，因为___________；
（5）小明回家后发现妈妈正在炖汤，汤沸腾后妈妈将火调小，汤仍在沸腾，小明又把火调得更小，这时虽还在加热，汤却不沸腾了，你觉得不沸腾的原因是___________。
【答案】 ①. 大 ②. 小 ③. 小红 ④. 不可行 ⑤. 不会 ⑥. 石棉网和铁圈温度仍高于水温，水仍可吸热 ⑦. 相同时间内，散热快于吸热
【解析】
【详解】（1）[1]温度计读数时视线应与示数相平，由图甲可知，此时俯视读数偏大。
（2）[2]结合乙图，小红单位时间内温度变化的比较小，可知小红使用的水的质量较大，即小明使用水的质量比小红的小。
（3）[3]结合图丙，气泡越往上越小，是沸腾前的情况，7min时，小明实验中的水已经沸腾，因此是小红实验时的情景。
（4）[4]液体的沸点和气压有关，跟火力大小无关，因此换用了火力更大的酒精灯加热，不会提高水的沸点。
[5][6]水沸腾时，若拿走酒精灯，因为石棉网和铁圈有余热，水仍可吸热，所以仍会沸腾。
（5）[7]汤沸腾后妈妈将火调小，汤仍在沸腾，说明水吸收的热量大于散失的热量，而小明又把火调得更小，这时虽还在加热，可能是吸收的热量小于散失的热量，因此水不再沸腾。
28. 小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路。
（1）电池盒中至少有_____节干电池；
（2）经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验，请在他接错的导线上打上“×”，并改正___________；
（3）实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则该小灯泡的额定电流为_____A，额定功率为_____W；
（4）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是_____；
（5）闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出I﹣U图象，如图丙中b所示，实验完成后，将小灯泡换成定值电阻，重复上述实验过程，绘制出I﹣U图象，如图丙中a所示．根据图象a可得出结论：_____；
（6）试分析图象中A、B、C三点电阻RA、RB、RC大小关系为：_____。
【答案】 ①. 3 ②. ③. 0.3 ④. 1.14 ⑤. 小灯泡短路 ⑥. 在电阻一定时，通过导体的电流跟导体两端的电压成正比 ⑦. RA＜RC＜RB
【解析】
【详解】（1）[1]因为一节干电池提供1.5V的电压，而灯泡的额定电压为3.8V，电源电压要大于3.8V，所以电池盒中至少有 3节干电池。
（2）[2]滑动变阻器要按“一上一下”的方式串联接入电路，且闭合开关前，滑动变阻器的滑片应位于阻值最大处，故接错的导线是滑动变阻器的右上接线柱与开关左接线柱相连接的导线，应该将滑动变阻器的右下接线柱与开关的左接线柱连接，如图所示：
<>
（3）[3][4]由图乙可知，电流表选择的量程为0～0.6A，分度值为0.02A，示数为0.3A，则小灯泡的额定功率
P=UI=3.8V×0.3A=1.14W
（4）[5]实验中，突然发现电流表示数增大，电路电流增大，总电阻减小，有短路部分，电压表测量灯泡电压，示数为0，可能灯泡短路。
（5）[6]由图丙中a可知，电流、电压图象是一条过原点的直线，可得出结论：电阻一定，通过导体的电流和两端电压成正比。
（6）[7]由（5）a图线是正比例图线，所以B点电阻与a、b相交处电阻相等，由图线b可知，灯泡两端的电压变大时，电流变大，灯泡的实际功率变大，灯泡变亮，温度升高，灯泡的电阻增大，所以
RA＜RC＜R交点
即
RA＜RC＜RB
29. 阅读短文，回答问题
电磁流量计
电磁流量计是利用法拉第电磁感应原理制成的用来检测导电液体流量（液体在单位时间内通过某横截面的体积）和流速的仪表。
如图甲是用来检测血流速度和血流量的电磁流量计（电磁血流计）。其原理如图乙，使用时将血管放置于两磁极之间，金属电极A、B与血管壁接触，仪表与电极A、B相连。血液在血管中流动时A、B间就会有电压，电流通过仪表从而显示出血流速度和流量。
某实验小组用电磁血流计研究血管中血流速度与n（病人心脏血管横截面积与正常人心脏血管横截面积的比值）的关系。测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
研究表明，当血液在管内匀速流动时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越大，受到的阻力越大，心脏的负担就越重。
（1）利用电磁流量计___________（选填“可以”或“不可以”）测量某食用油管道中油的流量；
（2）电磁流量计上的仪表是由___________改装的（选填“电压表”“电流表”）；
（3）测得某液体的流速为0.25m/s，流量为10-4m3/s，则管子的横截面积为___________m2；
（4）根据表中数据可知，当n=0.4时，v=___________m/s；
（5）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化。若当n=0.5时，心脏推动血液流动的功率P=P0，则当n=1时，心脏推动血液流动的功率P=___________P0。
【答案】 ①. 不可以 ②. 电流表 ③. 4×10-4 ④. 0.45 ⑤. 0.25
【解析】
【详解】（1）[1]由于电磁流量计是将血液当作导体来进行测量的，而食用油是绝缘体，因此不能测量某食用油管道中油的流量。
（2）[2]电磁流量计上的仪表串联在电路中，因此是由电流表改装的。
（3）[3]已知v=0.25m/s，流量为10-4m3/s，所以管子横截面积为
（4）[4]由表中数据可知，n与v的乘积不变，且
nv=1.00×0.180=0.18
当n=0.4时
因此当n=0.4时，v=0.45m/s。
（5）[5]当血管中血液匀速流动时，心脏对血液的推力与血液受到的阻力是一对平衡力，心脏推动血液流动的功率
即心脏推动血液流动的功率与血管中血流速度的平方成正比，根据（3）可知，血流速度v与n成反比，即
所以心脏推动血液流动的功率P与n的平方成反比，即
当n=0.5时，心脏推动血液流动的功率
当n=1时，心脏推动血液流动的功率
n
1.00
0.90
0.80
0.75
0.60
v（m/s）
0.180
0.200
0.225
0.240
0.300
相关试卷
2024年江苏省盐城市滨海县中考一模物理试题（原卷版+解析版）： 这是一份2024年江苏省盐城市滨海县中考一模物理试题（原卷版+解析版），文件包含精品解析2024年江苏省盐城市滨海县中考一模物理试题原卷版docx、精品解析2024年江苏省盐城市滨海县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
精品解析：2020年江苏省盐城市盐都区中考一模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省盐城市盐都区中考一模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省盐城市盐都区中考一模物理试题解析版docx、精品解析2020年江苏省盐城市盐都区中考一模物理试题原卷版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
精品解析：2020年江苏省盐城市建湖县中考一模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省盐城市建湖县中考一模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省盐城市建湖县中考一模物理试题解析版docx、精品解析2020年江苏省盐城市建湖县中考一模物理试题原卷版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
