2023年江苏省盐城市射阳县中考物理一模试卷
一、选择题：本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项正确。
1．（2分）2022年11月29日神舟十五号飞船发射成功，入轨后采用自主快速交会对接模式，对接于天和核心舱前向端口，形成“三舱三船”组合体，形成组合体后，下列哪个做参照物神舟十五号飞船是运动的（　　）
A．问天实验舱 B．梦天实验舱
C．地球 D．神舟十四号飞船
2．（2分）盐城位于中国东部沿海，是江苏省海岸线最长、海域面积最广的城市，海上风电装机容量占全国近二分之一，是名副其实的“海上风电第一城”。下列能源与风能同属于可再生能源的是（　　）
A．煤炭 B．石油 C．太阳能 D．核能
3．（2分）小明在家里用水壶烧开水，发现离壶嘴较远的地方“白气”比较浓，停止加热后“白气”又消失了。关于“白气”，下列说法正确的是（　　）
A．“白气”的形成是液化现象，消失是汽化现象
B．“白气”的形成是汽化现象，消失是液化现象
C．“白气”的形成需要吸热，消失会放热
D．“白气”的形成和消失都需要吸热
4．（2分）如图所示，保持钢尺伸出桌边的长度相同，用大小不同的力拨动，钢尺发出的声音（　　）

A．响度不同 B．音调不同 C．音色不同 D．速度不同
5．（2分）一般情况下固体和液体很难被压缩。这一现象表明（　　）
A．分子间没有空隙 B．分子间存在斥力
C．分子在永不停息地运动 D．分子间存在引力

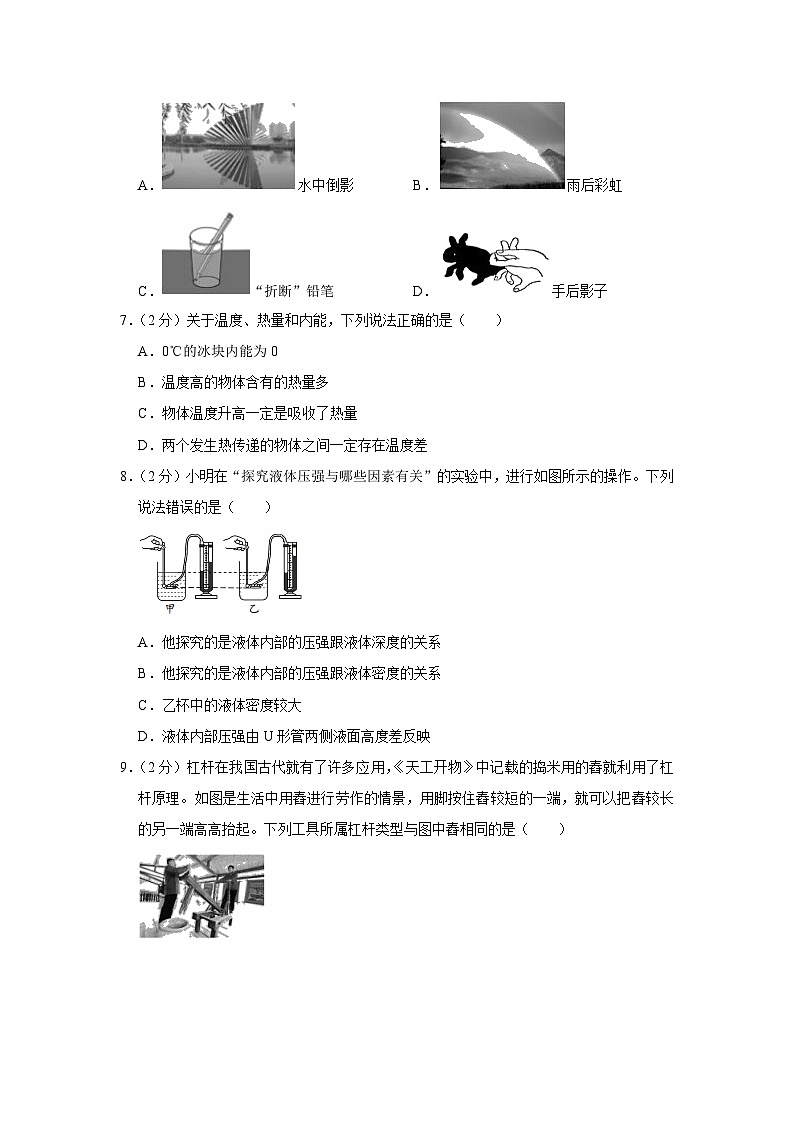

6．（2分）2022年11月我国部分地区上演了一场月全食的天文奇观，使观众一饱眼福。下列现象成因与之相同的是（　　）
A．水中倒影 B．雨后彩虹
C．“折断”铅笔 D．手后影子
7．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的冰块内能为0
B．温度高的物体含有的热量多
C．物体温度升高一定是吸收了热量
D．两个发生热传递的物体之间一定存在温度差
8．（2分）小明在“探究液体压强与哪些因素有关”的实验中，进行如图所示的操作。下列说法错误的是（　　）

A．他探究的是液体内部的压强跟液体深度的关系
B．他探究的是液体内部的压强跟液体密度的关系
C．乙杯中的液体密度较大
D．液体内部压强由U形管两侧液面高度差反映

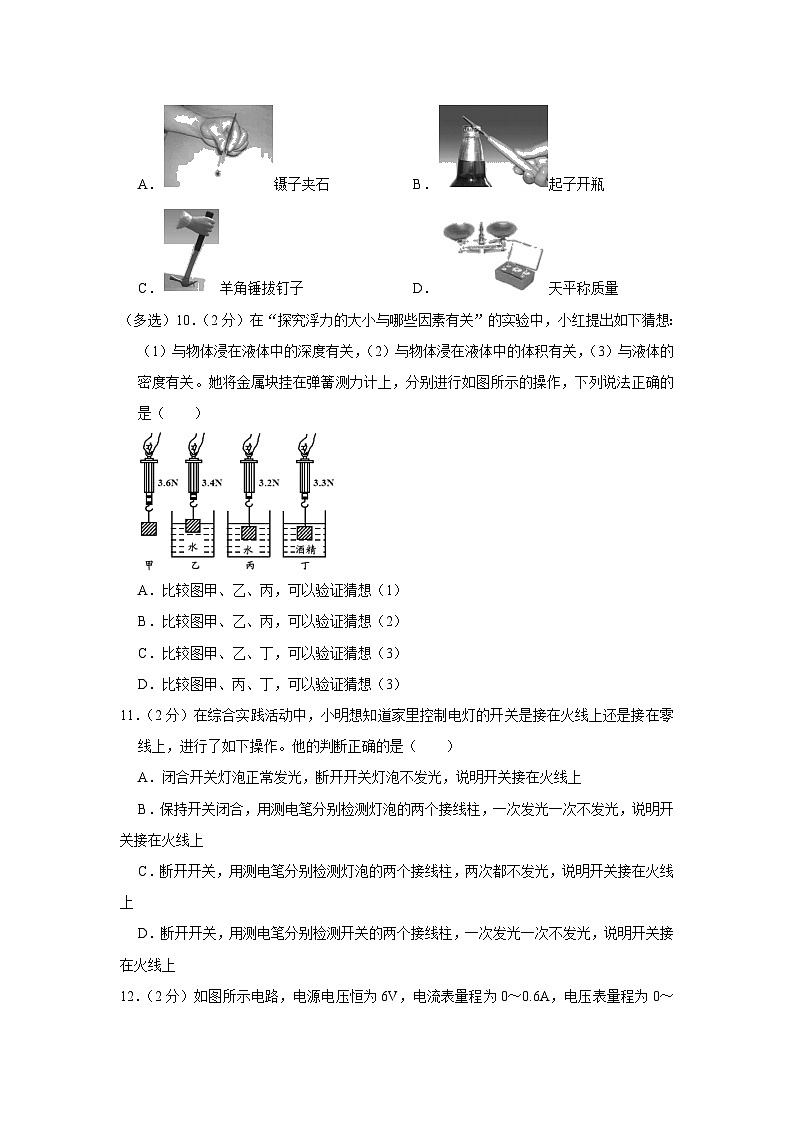

9．（2分）杠杆在我国古代就有了许多应用，《天工开物》中记载的捣米用的舂就利用了杠杆原理。如图是生活中用舂进行劳作的情景，用脚按住舂较短的一端，就可以把舂较长的另一端高高抬起。下列工具所属杠杆类型与图中舂相同的是（　　）

A．镊子夹石 B．起子开瓶
C．羊角锤拔钉子 D．天平称质量
（多选）10．（2分）在“探究浮力的大小与哪些因素有关”的实验中，小红提出如下猜想：（1）与物体浸在液体中的深度有关，（2）与物体浸在液体中的体积有关，（3）与液体的密度有关。她将金属块挂在弹簧测力计上，分别进行如图所示的操作，下列说法正确的是（　　）

A．比较图甲、乙、丙，可以验证猜想（1）
B．比较图甲、乙、丙，可以验证猜想（2）
C．比较图甲、乙、丁，可以验证猜想（3）
D．比较图甲、丙、丁，可以验证猜想（3）
11．（2分）在综合实践活动中，小明想知道家里控制电灯的开关是接在火线上还是接在零线上，进行了如下操作。他的判断正确的是（　　）
A．闭合开关灯泡正常发光，断开开关灯泡不发光，说明开关接在火线上
B．保持开关闭合，用测电笔分别检测灯泡的两个接线柱，一次发光一次不发光，说明开关接在火线上
C．断开开关，用测电笔分别检测灯泡的两个接线柱，两次都不发光，说明开关接在火线上
D．断开开关，用测电笔分别检测开关的两个接线柱，一次发光一次不发光，说明开关接在火线上
12．（2分）如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R规格为“20Ω 0.5A”，定值电阻R0的规格为“10Ω 1A”。为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A．电流表示数允许变化范围是0.2A～0.5A
B．变阻器R接入电路的阻值变化范围为0Ω～10Ω
C．电阻R0消耗的最小电功率为0.9W
D．电路消耗的最小电功率为1.2W
二、填空题：本题共8小题，每空1分，共24分。
13．（3分）风景秀丽的大洋湾每年举办一次盐城龙舟大赛，成为游客首选的打卡之地。鼓手敲击鼓面 　 　发出的声音，通过 　 　传入游客耳中。龙舟到达终点时划手停止用力，由于 　 　会继续向前运动。
14．（3分）三年前医护人员白衣执甲，逆行出征，用血肉之躯在荆楚大地筑起阻击病毒的钢铁长城，三年后武汉市政府邀请英雄们故地重游，同赏繁花。医护人员闻见阵阵花香是 　 　现象，说明分子在永不停息地做无规则 　 　。看到的红花是由于花 　 　红光。
15．（3分）小明做“探究水沸腾前后温度变化的特点”实验，绘制出如图所示的图象，由图象可知水的沸点是 　 　，表明液面上方的气压 　 　标准大气压，沸腾前水温升高的特点是 　 　。

16．（3分）小明在探究“滑动摩擦力的大小与哪些因素有关”的实验时，用弹簧测力计沿水平方向匀速拉动木块A，图甲中木块A受到的滑动摩擦力为 　 　N；接着在木块A上加一个砝码，重复上面的操作如图乙所示，此时砝码 　 　（受/不受）摩擦力。比较两次实验的结果可以得出滑动摩擦力的大小与 　 　有关。

17．（3分）在制作简易密度计的综合实践活动中，小明取一根饮料吸管，在其下端加适当的配重，并将这一端封闭起来，使其分别竖直漂浮在甲、乙两种液体中，如图所示。两个烧杯完全相同，两液面相平。密度计在甲、乙两种液体中所受浮力的大小关系为F甲　 　F乙；烧杯中液体密度的大小关系为ρ甲　 　ρ乙；甲、乙两种液体对烧杯底的压强的大小关系为p甲　 　p乙。（均选填“＞”、“＝”或“＜”）

18．（3分）天然气热水器将40kg的水从15℃升高50℃。此过程中天然气完全燃烧释放热量的84%被水吸收，水吸收热量 　 　J，天然气完全燃烧释放热量 　 　J。需要消耗天然气 　 　kg。[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/kg]
19．（3分）如图所示的单缸四冲程汽油机正处于 　 　冲程，在此冲程中把机械能转化成 　 　能；若该汽油机飞轮转动的速度是3000r/min，则汽油机每秒对外做功 　 　次。

20．（3分）在家庭用电的调查研究综合实践活动中，小明发现电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理如图所示（虚线框内为电热水壶的发热部位）。查看说明书知道加热挡的功率是1100W，保温挡的功率是22W。当开关S置于 　 　（选填“1”或“2”）时电热水壶处于加热挡，R1阻值是 　 　Ω，保温状态时R2的功率是 　 　W。

三、解答题：本题7小题，共52分。解答24、25题时应有解题过程。
21．（2分）在图中画出物体A所受重力示意图。

22．（2分）在图中画出反射光线OC对应的入射光线和大致的折射光线。

23．（2分）在图中画出滑轮组最省力的绕线方式。

24．（6分）空气质量数据显示，新能源电气混合公交车上市后的几个月内，盐城市PM2.5数值相比同期呈现明显降低的趋势。某款新能源公交车满载时总质量为8t，静止在水平地面上，对地面的压强是2×105Pa。g＝10N/kg。求：
（1）公交车满载时的总重力。
（2）轮胎与地面接触的总面积。
（3）若在10min内匀速行驶了9km，公交车运动的速度是多少米/秒。
25．（9分）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”，其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.4A。

（1）求灯泡L正常发光时的电阻。
（2）求定值电阻R1的阻值。
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值。
26．（6分）小明和小华做“探究凸透镜成像的规律”实验。

（1）将平行光正对凸透镜照射，在透镜另一侧移动光屏，直至光屏上形成一个 　 　的光斑，如图甲所示，该凸透镜的焦距为 　 　cm。
（2）在组装并调整实验器材时，　 　（需要/不需要）将蜡烛点燃，调整的目的是使像呈现在 　 　。
（3）小明把蜡烛和光屏移动到图乙位置时，光屏上恰好成清晰倒立、缩小的实像，若移走光屏后 　 　（能/不能）成像。同组的小华用相同的器材进行实验，也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是 　 　。
27．（7分）小明和小华一起测量小石块和鸭蛋的密度，实验步骤如下：

（1）小明将天平放在水平台面上，游码移到标尺左端零刻度线处，若指针指在图甲的位置，应将平衡螺母向
　 　调节，使横梁平衡。若小明忘记将游码移到标尺左端零刻度线处，直接调节平衡螺母使横梁平衡，这样测得小石块的质量 　 　。
（2）正确调好天平平衡后，用天平测出小石块的质量，砝码和游码位置如图乙，小石块的质量是 　 　g。
（3）在量筒中装入适量的水，读出水的体积为30mL。
（4）用体积不计的细线将小石块拴住后浸没在装有水的量筒中，过一段时间后，水面位置如图丙，则小石块的体积为 　 　cm3。小石块的密度为 　 　kg/m3。
（5）同组的小华发现小石块具有吸水性，会导致测出小石块的密度 　 　（偏大/偏小）。
（6）测完小石块的密度后，他们用家中的电子秤等器材测量鸭蛋的密度，步骤如图丁所示。鸭蛋密度最准确的值为 　 　kg/m3。
28．（8分）在“测量小灯泡电阻”的实验中，小明观察到小灯泡上标有“2.5V”的字样，电源电压为4.5V，滑动变阻器R1标有“15Ω 1A”，R2标有“20Ω 1A”。
（1）用笔画线代替导线，将电路连接完整。
（2）连接好电路闭合开关后，移动滑片发现灯泡始终不亮，猜想可能的原因：①小灯泡断路，②小灯泡短路，③滑动变阻器断路。他观察到电压表没有示数，由此可以判断猜想 　 　（填序号，下同）是错误的，又进一步观察到电流表有示数，可判断猜想 　 　也是错误的，最终确定出故障。
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向 　 　（左/右）侧移动。
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时电阻为 　 　Ω。（保留一位小数）
（5）如表是实验中测量的几组数据，其中一个电流数据有误，此数据为 　 　，理由是 　 　。
（6）要完成表中数据测量，实验中应选择的滑动变阻器为 　 　。
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.2
0.25
0.28

0.37
29．（10分）阅读短文，回答问题。
磁悬浮人工心脏泵
磁悬浮人工心脏泵被称为“救命神器”，为挽救生命创造机会，是一项必不可少的生命支持技术，代表着一个国家危重症的急救水平。
血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环。医生给心脏疾病的患者做手术时，往往要用一种称为“磁悬浮人工心脏泵”的体外装置来代替心脏，以维持血液继续流动。

如图甲是该装置的示意图，线圈AB固定在用某种金属材料制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相连，阀门S1只能向外开启，S2只能向内开启。手术时，还需要利用电磁血流计来检测血流速度v和血流量Q（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。研究表明，血液匀速通过血管时，受到的阻力与血液的流速成正比。
（1）正常人血液循环所需要的动力来自于 　 　。
（2）甲图中，当线圈中的电流从B流向A时，活塞向 　 　（选填“左”或“右”）运动，血液从 　 　（选填“S1流出”或“S2流入”）。
（3）血管中有血液流过时，电磁血流计能检测到微弱的电流，从能量转化的角度分析，这是 　 　能转化为 　 　能的过程。
（4）若某次测得血液匀速流动的速度为0.2m/s，血管的横截面积为5×10﹣4m2，则血管中血流量为 　 　m3/s。
（5）当心脏主动脉血管的横截面积一定，血液以不同速度匀速流动时，推动血液流动的功率P与血流量Q的关系图象为 　 　。


2023年江苏省盐城市射阳县中考物理一模试卷
参考答案与试题解析
一、选择题：本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项正确。
1．【解答】解：形成组合体后，相对于问天实验舱、梦天实验舱、神舟十四号飞船，神舟十五号飞船的位置没有发生相对变化，是静止的；相对于地球，神舟十五号飞船的位置发生了变化，是运动的。故ABD错误，C正确。
故选：C。
2．【解答】解：A、煤炭属于不可再生能源，故A错误；
B、石油属于不可再生能源，故B错误；
C、太阳能是可再生能源，故C正确；
D、核能属于不可再生能源，故D错误。
故选：C。
3．【解答】解：“白气”的形成是空气中的水蒸气遇冷液化形成的小水滴，是液化现象，液化是放热过程；“白气”消失是汽化现象，汽化时要吸收热量。故A正确，BCD错误。
故选：A。
4．【解答】解：保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的响度不同，因为力度不同，物体的振幅不同，响度则不同。
故选：A。
5．【解答】解：一般情况下固体、液体由于分子之间存在斥力，故固体、液体很难被压缩。
故选：B。
6．【解答】解：月全食是由光的直线传播形成的；
A、水中的倒影属于平面镜成像，是由光的反射形成的，故A错误；
B、雨后彩虹是由光的折射形成的，故B错误；
C、铅笔“折断”是由光的折射形成的，故C错误；
D、手后的影子是由光的直线传播形成的，故D正确。
故选：D。
7．【解答】解：A、一切物体都具有内能，温度为0℃的冰块也有内能，故A错误；
B、热量是一个过程量，不能说含有或具有热量，故B错误；
C、物体温度升高，可能是物体吸收了热量，也可能是对物体做了功，故C错误；
D、存在温度差的两个物体相接触发生热传递时，热量总是从高温物体传给低温物体，或者从物体的高温部分传向低温部分，故D正确。
故选：D。
8．【解答】解：AB、探究液体压强与深度的关系，应控制密度不变，改变液体深度，故甲、乙探究的是液体内部的压强跟液体密度的关系，故A错误、B正确；
C、比较甲、乙可知，液体的深度相同，乙U形管两侧的高度差较大，乙杯中的液体密度较大，故C正确；
D、液体压强的大小无法显示出来，但用看得见的液面的高度差来表示，这就是转换法，故D正确。
故选：A。
9．【解答】解：用脚按住舂较短的一端，下压一小段距离，就可以把舂较长的另一端高高抬起，操作过程中动力臂小于阻力臂，故舂是费力杠杆；
A、镊子夹石的过程中，动力臂小于阻力臂，是费力杠杆，故A符合题意；
B、起子开瓶的过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C、羊角锤拔钉子的过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D、天平称质量的过程中，动力臂等于阻力臂，是等臂杠杆，故D不符合题意。
故选：A。
10．【解答】解：AB、比较图甲、乙、丙，液体密度相同，但排开水的体积不同，弹出测力计的示数不同，由称重法可知浮力不同，说明浮力与物体浸在液体中的体积有关，可以验证猜想（2），故A错误，B正确；
C、比较图甲、乙、丁，液体的密度不同，排开液体的体积不同，不能探究浮力与液体的密度的关系，不可以验证猜想（3），故C错误；
D、比较图甲、丙、丁，排开液体的体积相同，液体的密度不同，由称重法可知浮力不同，说明浮力与液体的密度有关，可以验证猜想（3），故D正确。
故选：BD。
11．【解答】解：
A、闭合开关灯泡正常发光，断开开关灯泡不发光，说明开关能控制灯泡，当不能判定开关的位置，故A错误；
B、保持开关闭合，用测电笔分别检测灯泡的两个接线柱，一次发光一次不发光，说明灯泡的两端分别接火线和零线，但不能判定开关是否接在火线上，故B错误；
C、断开开关，用测电笔分别检测灯泡的两个接线柱，两次都不发光，说明灯泡与火线之间是断开的，开关接在火线上，故C正确；
D、断开开关，用测电笔分别检测开关的两个接线柱，这说明开关的一端接火线，一端接零线，但不能判定开关是接在零线上还是火线上，故D错误。
故选：C。
12．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流；
AB、当电压表的最大示数为3V时，根据串联电路的分压规律可知，滑动变阻器接入电路的阻值最大，电路电流最小；
因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R0两端电压：U0＝U﹣UR＝6V﹣3V＝3V；
此时电路中的最小电流：I小＝I0＝＝＝0.3A；
由I＝可知，此时电路的总电阻：R总大＝＝＝20Ω；
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最大阻值：R2大＝R总大﹣R0＝20Ω﹣10Ω＝10Ω；
因电流表的量程为0～0.6A，定值电阻R0允许通过的最大电流为0.5A，滑动变阻器R允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A；则电流表示数允许变化范围是0.3A～0.5A；
此时电路中的总电阻：R总小＝＝＝12Ω；
此时滑动变阻器接入电路的最小电阻：R2小＝R总小﹣R0＝12Ω﹣10Ω＝2Ω；变阻器R接入电路阻变化范围为2Ω～10Ω；故AB错误；
CD、电路中的最小电流为I小＝0.3A，电路消耗的最小电功率为P＝UI小＝6V×0.3A＝1.8W，故D错误；
电阻R0消耗的最小电功率为：P'＝R0＝（0.3A）2×10Ω＝0.9W，故C正确。
故选：C。
二、填空题：本题共8小题，每空1分，共24分。
13．【解答】解：鼓手敲击鼓面振动产生的；声音通过空气传入人的耳中；龙舟到达终点时划手停止用力，由于惯性会继续向前运动。
故答案为：振动；空气；惯性（具有惯性）。
14．【解答】解：医护人员闻见阵阵花香是扩散现象，说明分子在永不停息地做无规则运动；看到的红花是由于花反射红光。
故答案为：扩散；运动；反射。
15．【解答】解：水沸腾后继续吸收热量，温度不变。由图象可知，水的沸点是为99℃；在一标准大气压下，水的沸点是100℃，且气压越低，沸点越低，实验中的沸点低于100℃，所以气压小于一标准大气压；沸腾前水温升高的特点是：水吸收热量，温度不断升高，温度变化先快后慢。
故答案为：99℃；小于；水吸收热量，温度不断升高，温度变化先快后慢。
16．【解答】解：图中弹簧测力计的分度值为0.2N，示数为2.4N；
在木块A上面的砝码和木块一起做匀速直线运动时，此时木块A上面的砝码没有相对运动的趋势，故此时砝码不受摩擦力的作用；
比较甲，乙两次实验，接触面积的粗糙程度相同，改变压力大小，探究摩擦力大小与压力大小的关系，可以得出滑动摩擦力的大小与压力大小有关。
故答案为：2.4；不受；压力大小。
17．【解答】解：（1）同一个密度计放在甲、乙液体中都漂浮，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，所以F甲＝F乙；
（2）由图知密度计排开液体的体积V排甲＞V排乙，又F浮＝ρ液V排g，浮力相等，则ρ甲＜ρ乙；
（3）液面的深度相同，ρ甲＜ρ乙，根据p＝ρgh可知，甲、乙两种液体对烧杯底的压强的大小关系为p甲＜p乙。
故答案为：＝；＜；＜。
18．【解答】解：水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（50℃﹣15℃）＝5.88×106J，
由η＝可得，天然气完全燃烧释放的热量：
Q放＝＝＝7×106J，
由Q放＝mq得，需要消耗天然气的质量：
m＝＝＝0.175kg。
故答案为：5.88×106；7×106；0.175。
19．【解答】解：由图可知，汽油机的进气门和排气门都关闭，活塞向上运动，汽油机正处于压缩冲程，在此冲程中，把机械能转化为内能；
该汽油机飞轮转动的速度是3000r/min＝50r/s，即汽油机的飞轮每秒转50圈，
由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功1次，所以该汽油机每秒对外做功25次。
故答案为：压缩；内；25。
20．【解答】解：当S置于1时，R1、R2串联；当S置于2时，R2被短路，电路为R1的简单电路；因为串联电路中的总电阻大于各串联导体的电阻，所以由P＝UI＝可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热水壶为加热挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热水壶为保温挡；因此当开关S置于2时，电饭煲处于加热状态；
加热挡时，电路为R1的简单电路，由P＝UI＝可知，R1的阻值：R1＝R加热＝＝＝44Ω；
由P＝UI＝可知，保温挡时电路中的总电阻：R保温＝＝＝2200Ω，
保温挡时，R1、R2串联，由串联电路的电阻特点可知，R2的电阻：R2＝R保温﹣R1＝2200Ω﹣44Ω＝2156Ω，
由P＝UI可知，保温时电路的电流：I保温＝＝＝0.1A，
则保温状态时R2的功率：P2＝I保温2R2＝（0.1A）2×2156Ω＝21.56W。
故答案为：2；44；21.56。
三、解答题：本题7小题，共52分。解答24、25题时应有解题过程。
21．【解答】解：如图所示：物体的重心在物体的几何中心，重力的方向是竖直向下的，从重心起沿竖直向下的方向，画一条线段，在线段的末尾标上箭头和力的大小。如图：

22．【解答】解：法线已作出，根据反射角等于入射角，在法线左侧的水中画出入射光线AO，方向指向入射点，然后再根据折射角大于入射角在空气中画出折射光线OB，如图所示：

23．【解答】解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。
故答案为：

24．【解答】解：（1）公交车满载时的总重力为：
G＝mg＝8000kg×10N/kg＝8×104N；
（2）公交车满载时静止在水平地面上，对地面的压力：
F＝G＝8×104N，
由p＝可得轮胎与地面接触的总面积：
S＝＝＝0.4m2；
（3）公交车运动的速度：
v＝＝＝15m/s。
答：（1）公交车满载时的总重力为8×104N；
（2）轮胎与地面接触的总面积0.4m2；
（3）若在10min内匀速行驶了9km，公交车运动的速度是15米/秒。
25．【解答】解：（1）灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P＝UI可得灯泡L的额定电流：IL＝＝＝0.5A，
灯泡L正常发光时的电阻：；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：R1＝＝＝15Ω；
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P＝UI可知：R2两端的电压、灯L两端电压之比：U2：UL′＝2：1，
串联电路总电压等于各部分电压之和，即U2+UL′＝U＝6V，
所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：I′＝0.25A，
滑动变阻器连入的电阻：R2＝＝＝16Ω。
答：（1）灯泡L正常发光时的电阻为12Ω；
（2）定值电阻R1的阻值为15Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
26．【解答】解：（1）由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为：f＝60.0cm﹣50.0cm＝10.0cm；
（2）为了使像成在光屏的中央，实验前需要使烛焰、光屏的中心、凸透镜的中心在同一高度上，即烛焰、光屏的中心在凸透镜的主光轴上，所以需要点燃蜡烛；
（3）由图乙可知，此时的物距大于二倍焦距，成倒立、缩小的实像，若移走光屏后仍然能成像；
小华也把蜡烛移动到图乙位置，读出的像距与小明不同，原因可能是没有成清晰的像就读像距。
故答案为：（1）最小、最亮；10.0；（2）需要；光屏中央；（3）能；没有成清晰的像就读像距。
27．【解答】解：（1）使用天平之前，将天平放在水平台面上，游码移到标尺左端零刻度线处，然后调节平衡螺母使天平的横梁水平平衡，由图甲可知指针指在分度盘中央刻度线的右侧，说明右盘的质量偏大，故应将平衡螺母向左调节；
调节天平平衡时，忘了把游码放在左端的零刻度线处，相当于提前在右盘添加了小砝码，在读数时，加上这部分质量，测量结果会偏大；
（2）图乙中标尺的分度值为0.2g，则小石块的质量为：m陶瓷＝20g+10g+2.4g＝32.4g。
（4）图丙中量筒的分度值为2mL，则由题意和图丙可得小石块的体积为：V陶瓷＝42mL﹣30mL＝12mL＝12cm3；
小石块的密度为：ρ石＝＝＝2.7g/cm3＝ 2.7×103kg/m3；
（5）若小石块吸水，则会造成测得小石块的体积偏小，由ρ＝可知，所测小石块的密度会偏大；
（6）鸭蛋的质量m蛋＝80.5g，再用排水法来测量鸭蛋的体积，鸭蛋浸没在水中时，V蛋＝V排，在②③两图中，由于取出鸭蛋时带出一些水，在④中补入水的体积略大于鸭蛋排开水的体积，按③④数据计算鸭蛋的体积会使所测体积偏大，由ρ＝可知，所测鸭蛋的密度会偏小。
若没有③中数据，由①②④三个数据计算排开水的体积可以不受带出水对实验的影响，此时，排开水的质量为：m排＝m④+m①﹣m②＝202.0g+80.5g﹣212.5g＝70g，
鸭蛋的体积为：V蛋＝V排＝＝＝70cm3，
鸭蛋的密度为：
ρ蛋＝＝＝1.15g/cm3＝1.15×103kg/m3。
故答案为：（1）左；偏大；（2）32.4；（4）12；2.7×103；（5）偏大；（6）1.15×103。
28．【解答】解：（1）在“测量小灯泡电阻”的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：
；
（2）电压表没有示数，说明电压表并联的电路可能短路，由此可以判断猜想①是错误的；电流表有示数，说明电路是通路，据此可以判断③也是错误的，最终确定出故障；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V，小于灯泡额定电压2.5V，为了让灯泡正常发光，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑片向右侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡正常发光时电阻为：
RL＝＝≈8.3Ω；
（5）小灯泡的电阻随着温度的升高而增大，即随着灯泡两端的电压的增大而增大，根据欧姆定律可知第1组数据小灯泡的电阻为：
R1＝＝＝5Ω，同理小灯泡其它组数据的电阻从左向右依次是6Ω、7.1Ω、8.3、8.1Ω，由于最后一组数据不符合灯丝的电阻随温度的升高而增大的规律，故此数据为0.37；
（6）根据表中数据，灯泡两端电压最小为1.0V，此时滑动变阻器接入电路的阻值最大，电压为UR＝U﹣U1＝4.5V﹣1V＝3.5V，此时电路中的电流为0.2A，
滑动变阻器的阻值为：
R滑＝＝＝17.5Ω＞15Ω，故实验中应选择的滑动变阻器为R2。
故答案为：（1）见解答图；（2）①；③；（3）右；（4）8.3；（5）0.37；不符合灯丝的电阻随温度的升高而增大的规律；（6）R2。
29．【解答】解：（1）血液是人体输送氧气与营养的主要载体，心脏就像发动机，推动血液在血管中循环；
（2）当线圈中的电流从B流向A时，由安培定则可知，螺线管左端为N极，此时同磁极相互排斥，故活塞右移，S1打开，S2闭合，血液从S1流出；
（3）血液流动就会有微弱电流流过仪表显示出血流速度，因此其原理相当于发电机，将机械能转化为电能；
（4）已知v＝0.2m/s，血管的横截面积为5×10﹣4m2；则血流量为：k＝vS＝0.2m/s×5×10﹣4m2＝1×10﹣4m3/s；
（5）根据题意可知，当心脏主动脉血管的横截面积一定，血液匀速通过血管时，当流速变大时，血流量Q随之变大，血液受到的阻力变大，根据P＝fv可知，推动血液流动的功率变大，由于受到的阻力与血液的流速成正比，流速越大，阻力越大，所以功率P的增大量要大一些，故C正确。
故答案为：（1）心脏；（2）右；S1流出；（3）机械；电；（4）1×10﹣4；（5）C。
