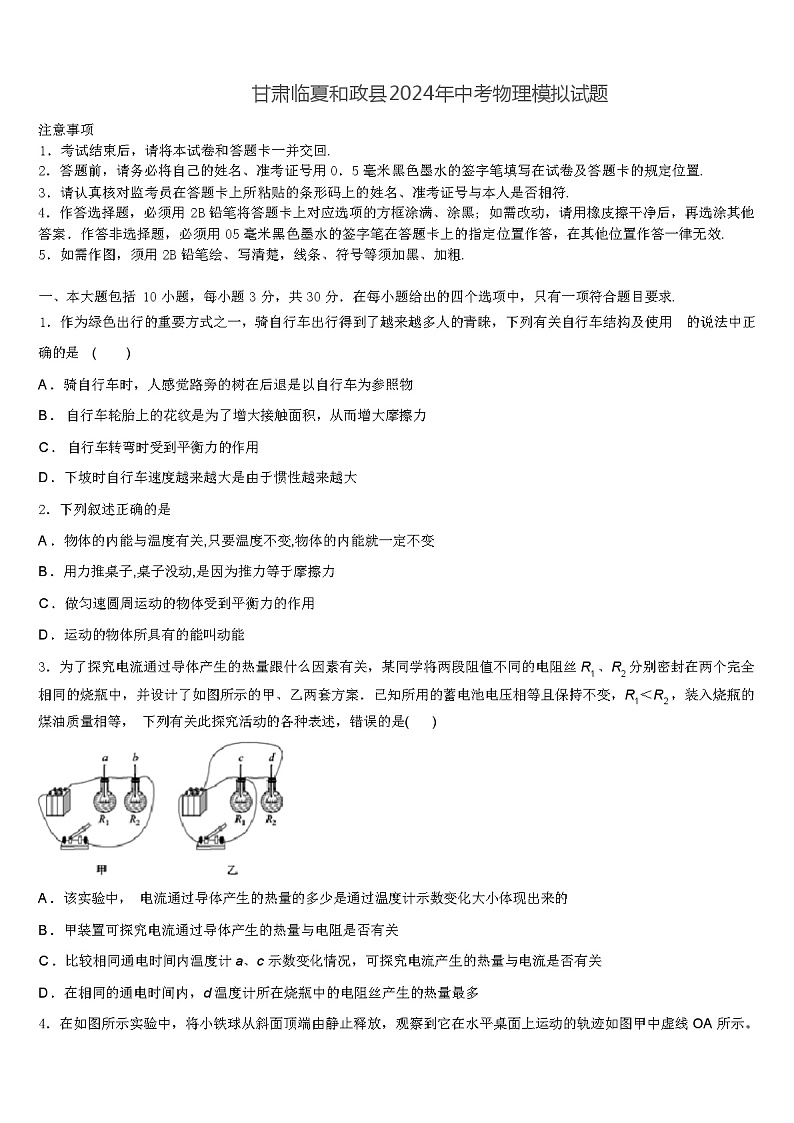

甘肃临夏和政县2024年中考物理模拟试题（解析版）

这是一份甘肃临夏和政县2024年中考物理模拟试题（解析版），共15页。试卷主要包含了下面说法错误的是等内容，欢迎下载使用。

注意事项
1．考试结束后，请将本试卷和答题卡一并交回.
2．答题前，请务必将自己的姓名、准考证号用 0．5 毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
4．作答选择题，必须用 2B 铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他
答案．作答非选择题，必须用 05 毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效.
5．如需作图，须用 2B 铅笔绘、写清楚，线条、符号等须加黑、加粗.
一、本大题包括 10 小题，每小题 3 分，共 30 分．在每小题给出的四个选项中，只有一项符合题目要求.
1．作为绿色出行的重要方式之一，骑自行车出行得到了越来越多人的青睐，下列有关自行车结构及使用 的说法中正
确的是 ( )
A ．骑自行车时，人感觉路旁的树在后退是以自行车为参照物
B ． 自行车轮胎上的花纹是为了增大接触面积，从而增大摩擦力
C ． 自行车转弯时受到平衡力的作用
D ．下坡时自行车速度越来越大是由于惯性越来越大
2．下列叙述正确的是
A ．物体的内能与温度有关,只要温度不变,物体的内能就一定不变
B ．用力推桌子,桌子没动,是因为推力等于摩擦力
C ．做匀速圆周运动的物体受到平衡力的作用
D ．运动的物体所具有的能叫动能
3．为了探究电流通过导体产生的热量跟什么因素有关，某同学将两段阻值不同的电阻丝 R1 、R2 分别密封在两个完全 相同的烧瓶中，并设计了如图所示的甲、乙两套方案．已知所用的蓄电池电压相等且保持不变，R1＜R2 ，装入烧瓶的
煤油质量相等， 下列有关此探究活动的各种表述，错误的是( )
A ．该实验中， 电流通过导体产生的热量的多少是通过温度计示数变化大小体现出来的
B ．甲装置可探究电流通过导体产生的热量与电阻是否有关
C ．比较相同通电时间内温度计 a、c 示数变化情况，可探究电流产生的热量与电流是否有关
D ．在相同的通电时间内，d 温度计所在烧瓶中的电阻丝产生的热量最多

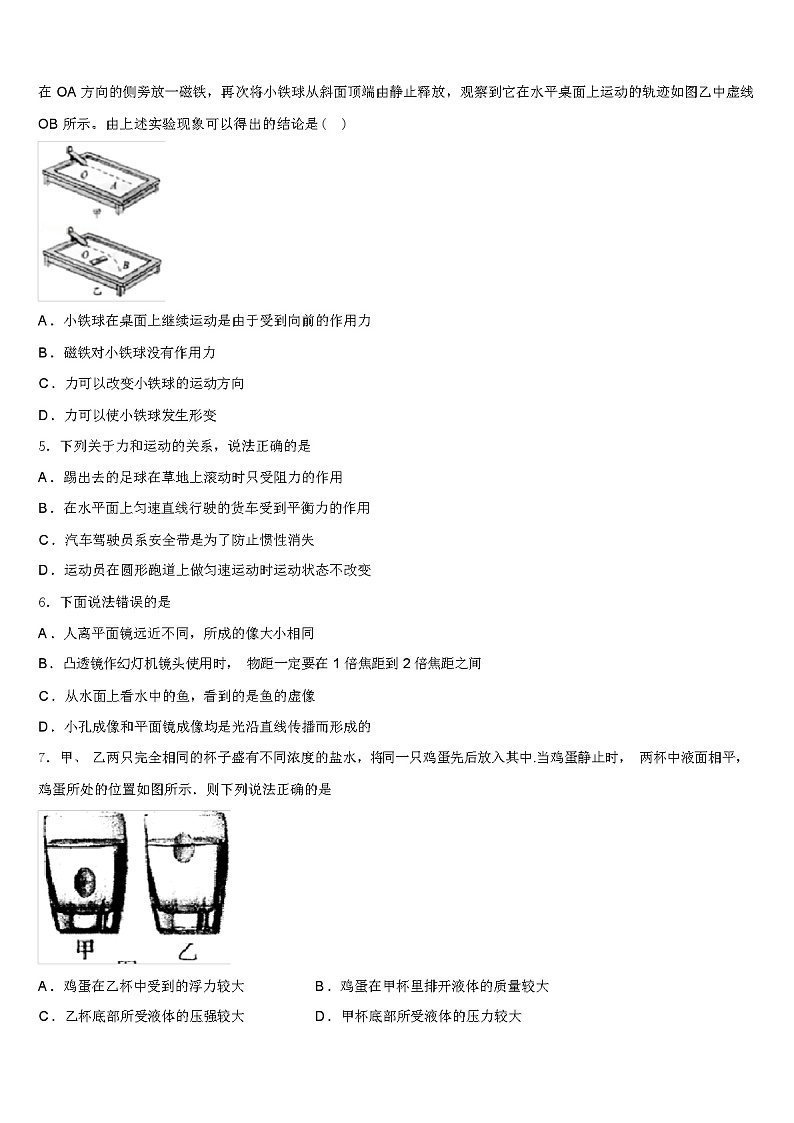

4．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线 OA 所示。
在 OA 方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线
OB 所示。由上述实验现象可以得出的结论是( )
A ．小铁球在桌面上继续运动是由于受到向前的作用力
B ．磁铁对小铁球没有作用力
C ．力可以改变小铁球的运动方向
D ．力可以使小铁球发生形变
5．下列关于力和运动的关系，说法正确的是
A ．踢出去的足球在草地上滚动时只受阻力的作用
B ．在水平面上匀速直线行驶的货车受到平衡力的作用
C ．汽车驾驶员系安全带是为了防止惯性消失
D ．运动员在圆形跑道上做匀速运动时运动状态不改变
6．下面说法错误的是
A ．人离平面镜远近不同，所成的像大小相同
B ．凸透镜作幻灯机镜头使用时， 物距一定要在 1 倍焦距到 2 倍焦距之间
C ．从水面上看水中的鱼，看到的是鱼的虚像
D ．小孔成像和平面镜成像均是光沿直线传播而形成的
7．甲、 乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中.当鸡蛋静止时， 两杯中液面相平，
鸡蛋所处的位置如图所示．则下列说法正确的是
A ．鸡蛋在乙杯中受到的浮力较大
C ．乙杯底部所受液体的压强较大
B ．鸡蛋在甲杯里排开液体的质量较大
D ．甲杯底部所受液体的压力较大
8．下列有关物理学家和他的主要贡献，说法正确的是
A ．托里拆利﹣﹣测出大气压的值
B ．阿基米德﹣﹣光的色散现象
C ．牛顿﹣﹣杠杆原理
D ．安培﹣﹣电流周围存在磁场
9．甲、乙两人用相同的滑轮和绳子分别组成如图所示的 a、b 两个滑轮组，把相同物体提升了相同的高度，则两滑轮
组的效率 η 甲 、η 乙之比及甲、乙两人所用的力 F1 、F2 之比可能分别是（不计摩擦及绳重）
A ．2：3；2：3 B ．3：2；3： \l "bkmark1" 2
C ．1：1；2：3 D ．1：1；3： \l "bkmark2" 2
10．如图所示是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置。两个透明容器中封闭着等量的空气，
电路正确连接后，通电进行实验过程中，下列说法中正确的是
A ．左边容器中通过电阻丝中的电流比右边容器中通过电阻丝中的电流大
B ．左边容器中电阻丝两端的电压比右边容器中电阻丝两端的电压高
C ．U 形管中液面高度的变化反映电阻丝产生热量的多少
D ．通电时间相同，两个容器中空气吸收的热量相同
二、填空题（本大题包括 7 小题，每小题 2 分， 共 14 分）
11．生活中人们常说“鸟语花香、绿柳成荫” ．“鸟语”是通过 传播到人耳，闻到“花香”说明了 ，绿柳“成荫”
是由于 .
12．如图所示， 70kg 的消防员在进行消防演练．（g=10N/kg）
（1）消防员以 v 的速度从地面沿着杆匀速爬至 9m 高的顶端；
（2）上爬过程中，消防员克服重力做功 J，消防员所受摩擦力f1 的方向为 ；
（3）消防员爬到顶端后，在楼顶取了包袱，背上包袱开始以相同的速度 v 匀速下滑，此过程中消防员所受的摩擦力 f2 f1 （填“>”“<”或“=”），动能与向上爬时相比， （填“增大”、“减小”或“保持不变”）
了.
13．如图是两束光分别射向并通过甲透镜和乙两透镜的光路图．由图可知__ （甲/乙）透镜是凹透镜，可用于__ （近视
/远视）眼的矫正.
14．在中央电视台大型科普节目《加油！向未来》中，节目组利用“蛟龙号”将一块边长 30cm×20cm×5cm 的长方体泡 沫塑料带到马里亚纳海沟的 4810m 处，泡沫塑料将被压成边长 9cm×6cm×1.5cm 的长方体，此时“泡沫塑料”受到海水
的压强为 Pa，受到的浮力为 N，如果此时剪断固定“泡沫塑料”的绳子，它将 （填“上浮”、
“下沉”或“悬浮”）. (ρ =1.0×103kg/m3, ρ =20kg/m3,g =10N/kg）
海水 泡沫塑料
15．2019 年 1 月 16 日，我国“氢弹之父”、两弹元勋、改革先锋于敏，在北京溘然长逝，享年 93 岁。氢弹是利用氢
核的 （选填“裂变”或“聚变”）在瞬间释放的能量，核能是 （填“可再生”或“不可再生”）能源
16．把标有“1A 6W”的 L1 和“2A 6W”的 L2 两个灯泡并联接入电路中，如图， 让其中一个灯泡正常发光， 另一个灯泡的
实际功率不超过额定功率，则该电路中干路电流是 A，两灯消耗的实际总功率为 W .
17．如图所示电路、电源电压恒定，
R = 20Ω
,
1
R =10Ω
2
, 当 S1 闭合，S2 、S3 断开时，电流表的示数为 0.3A，电源
电压为 V；当 S2 闭合，S1 、S3 断开时，电流表示数为 A；当 S2 、S3 闭合， S1 断开时，电流表示数为
A .
三、作图、实验与探究题（本大题包括 5 小题，共 34 分）
18．如图所示， 一凸透镜放置于水中其主光轴与水面重合， 现有一束平行于水面的入射光线通过凸透镜后折射入水中，
请画出完整的光路.
( )
19． 是物体， 是物体通过凸透镜所成的像， 是主光轴．请用尺规作图，画出凸透镜的位置及凸透镜两侧的
焦点.
20．如图所示，甲是用“伏安法”测量未知电阻 Rx 的实物电路图.
（1）请用笔画线代替导线连接实物图甲，要求变阻器滑片左移，电流表示数变小 .
( )
（2）连接电路时，开关应处于 状态．闭合开关后，小陈发现电流表几乎无示数，电压表指针明显偏转，则出
现的故障可能是 .
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为 2.4V，电流表示数如图乙所示，其读数为
A，则未知电阻 Rx= Ω .
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻 Rx 的阻值．实验电路如图丙所示（滑动变阻器最
大阻值为 R0 ，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关 S，将滑动变阻器的滑片 P 移到 a 端，记录电流表示数为 I1；
②闭合开关 S，将滑动变阻器的滑片 P 移到 端，记录电流表示数 I2；
③写出待测电阻的表达式， Rx= （用已知量 R0 和测量量符号表示）
21．快速骑自行车时，我们会感到空气阻力．由此小华猜想：物体运动速度越大，受到的空气阻力就越大．于是，他 找来一辆有低、 中、高速三个档位的玩具汽车，将实验装置固定在玩具汽车顶部（如图所示） ．在一个无风的周末，用 遥控器控制玩具汽车分别以 2 米/秒、3 米/秒、4 米/秒的速度在平直的路面上匀速运动一段距离，依次将玩具汽车以不 同速度匀速行驶时弹簧测力计的示数记录在下表中．根据二力平衡条件，弹簧测力计的示数大小近似等于小车及挡板
受到的空气阻力.
2
3
4
速度 v（m/s）
0.15
0.35
0.62
弹簧测力计示数 F（N）
①实验装置中用小车而不是木块，并将其放在表面平滑的木板上， 目的是 ；
②分析表中实验数据可知，物体运动速度越大，所受空气阻力越 ；
③根据上述结论，雨滴从几千米的高空落下， 却没有对人体造成伤害，原因是 .
22．为了探究光的反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板 ENF 放置在平面镜上，如图甲所示.
（1）使一束光贴着纸板 EON 沿某一角度入射到 O 点，纸板 FON 上没有观察到反射光，原因可能是 .
（2）正确操作实验， 并在纸板上记录每次光的径迹，如图乙所示．取下纸板，接下来进行的操作是 ，将数据记
录在表格中， 并比较 .
四、计算题（本大题包括 2 小题，共 22 分．解答时应写出必要的文字说明、公式和重要的演算步骤， 只写出最后答案
的不能得分）
23．如图所示， 一辆汽车在行驶途中遇突发情况，紧急刹车时，司机身体前倾，车身向前滑行一段距离，在路面上留
下轮胎滑过的痕迹，轮胎温度急剧升高。请根据以上情境简要回答下列问题：
（1）刹车时司机身体前倾的原因。
（2）从能量转化的角度解释轮胎温度升高的原因。
24．灯泡 L 标有“2.5V ”字样，它的电阻随它两端电压变化的关系图象如图甲所示．将该灯泡 L 和滑动电阻器 R 接入 电源电压恒定的电路中（如图乙），闭合开关 S，当滑动变动器滑片调到某一位置时，灯泡 L 恰好正常发光，此时电压
表的示数为 2V .
（1）灯泡的额定功率是多少？
（2）当电压表的示数为 3V 时，滑动变阻器接入电路中电阻是多少？通电 8s 灯泡消耗的电能是多少？
参考答案
一、本大题包括 10 小题， 每小题 3 分，共 30 分．在每小题给出的四个选项中， 只有一项符合题目要求.
1、A
【解析】
A. 骑自行车时，路旁的树木相对于自行车位置不断变化，如果以自行车为参照物，骑自行车的人看到树木不断后退，
故 A 正确；
B. 自行车轮胎表面做得凹凸不平是为了接触面的粗糙程度从而增大摩擦的， 而不是增大接触面积，增大摩擦力，故 B
错误；
C. 自行车转弯时运动方向在变化，所以运动状态在变化，因此受到的是非平衡力的作用，故 C 错误；
D. 下坡时自行车速度越来越大是因为动能增大，而不是由于惯性越来越大，故 D 错误.
2、B
【解析】
A、内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，故 A 错误；
B、用力推桌子，桌子没动，说明桌子处于静止状态，此时桌子受力平衡，推力和摩擦力是平衡力，推力等于摩擦力，
故 B 正确；
C、做匀速圆周运动的物体，运动状态不断发生改变， 一定受到非平衡力的作用，故 C 错误；
D、物体由于运动而具有的能量叫动能；运动的物体不仅具有动能，还可能具有势能、内能等，故 D 错误。
3、D
【解析】
A、当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此可根据温度计示数的大小可知温
度升高的多少；故 A 正确；
B、甲中两电阻串联，则两电阻中的电流相等， 则可知热量应由电阻有关，根据温度计示数的变化判断吸收热量的多
少， 则可知热量与电阻大小的关系；故 B 正确；
C、甲乙两图中，通过电阻 R1 的电流不同，比较相同通电时间内 a，c 两支温度计示数变化情况，可探究电流产生的热
量与电流是否有关；故 C 正确；
D、在电源电压和通电时间相同的条件下：
由串并联电路的电压关系可知， 串联使用时各电阻两端电压小于电源电压，并联使用时各电阻两端电压等于电源电压，
由 Q=I2Rt，I=得，Q=，可知各电阻并联时产生的热量多；
两电阻并联时，由 Q=可知，电压相等， R1＜R2 ，电阻 R1 产生的热量多；故 D 错误；
故选 D .
4、C
【解析】A. 小铁球在桌面上继续运动是因为小球具有惯性，故 A 错误；
B. 磁铁能够吸引铁质物品，所以磁铁对小铁球有吸引力，故 B 错误；
C. 在磁铁对小铁球的吸引力作用下，小球改变了运动方向，故可以说明力可以改变小铁球的运动方向， C 正确；
D. 小铁球的运动方向发生了改变， 但没有发生形变，所以不能说明力可以使小铁球发生形变，故 D 错误；
故选 C。
点睛：重点是牢记力的两个作用效果，即力可以改变物体的形状；力可以改变物体的运动状态。
【解析】
A. 地球表面及附近的一切物体都受到重力的作用，所以踢出去的足球在草地上滚动时也受重力作用，故错误。
B. 在平直轨道上匀速行驶的货车，速度的大小和方向都不变，处于平衡状态，受平衡力的作用，故正确；
C. 汽车刹车时人会向前“冲”，是因为人具有惯性仍保持原来速度继续向前运动，惯性是物体本身的一种性质，任何情
况下物体都有惯性，故错误；
D. 运动员在圆形跑道上做快慢不变的运动，速度大小不变，方向不断变化，运动状态发生改变，故错误。
6、D
【解析】
试题分析： A.平面镜成等大的虚像，与物距的大小无关，故 A 正确；
B.幻灯机成倒立放大的实像，物距一定要在 1 倍焦距到 2 倍焦距之间，正确；
C.从水面上看水中的鱼，看到的是鱼的像是折射光线的反射延长线相交形成的虚像，故 C 正确；
D.小孔成像均是光直线传播形成的、平面镜成像是光的反射形成的，故 D 错误；
故选 D .
考点：平面镜成像； 凸透镜成像； 折射成像；小孔成像.
点评：本题考查了生活中常见的光现象，光现象中光的直线传播、光的反射、光的折射与生活联系非常多，现象多，
要能利用所学知识进行分析解释.
7、C
【解析】
AB ．读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所受的浮力都等于自身的重力， 即浮
力相同，因此所排开液体的质量也相同．故 AB 错误；
C ．鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度， 又因为两杯中液面相平， 由
公式p=ρgh 可知，乙杯底部所受液体的压强较大，故 C 正确；
F
D ．由公式 p = 得，F=pS，两杯底面积相同，乙杯底部所受液体的压强较大，故乙杯底部所受液体的压力较大，故
S
D 错误.
8、A
【解析】
A、托里拆利是意大利物理学家兼数学家，以发明水银气压计而闻名，最先准确测定了大气压的数值，故 A 正确；
B、阿基米德得出了阿基米德原理，可以用来求浮力，故 B 错误；
C、牛顿发现了万有引力定律，总结出了牛顿三定律，惯性定律是牛顿总结出的，故 C 错误；
D、奥斯特发现了电流的磁效应，故 D 错误。
【解析】
因为甲、乙两人用滑轮组把相同的物体提升了相同的高度，所以所做的有用功相等．由于不计摩擦及绳重，所做的额
外功就是克服动滑轮的重力所做的功，因此额外功相等，
根据机械效率 η=可知，
两滑轮组机械效率相同,即 η : η =1:1.
甲 乙
甲、乙两人所用的拉力的大小与承担物重的绳子的股数有关,a 滑轮组由 2 股绳承担,即 F1= (G 动+G 物)；
b 滑轮由 3 股绳子承担,即 F2= (G 动+G 物)，
所以 F1 :F2= (G 动+G 物): (G 动+G 物)=3:2.
故 D 正确.
10、C
【解析】
A、由图知道，两阻值不同的电阻丝串联，通过电阻丝的电流相同，即左边容器电阻丝中的电流等于右边容器电阻丝
中的电流，故 A 错误；
B、由于左侧电阻阻值小于右侧电阻阻值，而串联电路用电器两端电压与其阻值成正比，所以，左侧容器中电阻丝两
端的电压比右边容器中电阻丝两端的电压低，故 B 错误；
C、由实验装置知道，电流通过导体产生热量使容器中的空气受热膨胀，从而导致 U 型管中的液面会发生变化， 虽然
产生热量的多少不能直接观察，但可以通过 U 型管液面高度差的变化来反映，故 C 正确；
D、由于两电阻丝串联，电流相同， 又因为图中右边容器的电阻丝阻值较大，由 Q＝I2Rt 知道， 在相同时间内，电流在
右容器中产生的热量较多，即 B 管液面上升得高，故 D 错误。
二、填空题（本大题包括 7 小题，每小题 2 分，共 14 分）
11、空气 分子在做永不停息的无规则运动 光的直线传播
【解析】
空气是传播声音的一种介质，我们平时听到的声音都是通过空气传播到人的耳中的；人们闻到“花香”说明分子都在不 停地做无规则运动； “柳荫”就是柳树的影子， 它是由于光的直线传播，在遇到不透明的柳树时，光就无法传播过去，
于是就在柳树的后面形成一个黑暗的区域，便是影子。
12、6300 竖直向上 ＞ 增大
【解析】
（2）消防员的重力 G=mg=70kg×10N/kg=700N，
上爬过程中，消防员克服重力做功 W=Gh=700N×9m=6300J，
因为沿竖直杆匀速向上爬，所以此时摩擦力与重力平衡，重力方向竖直向下，摩擦力f1 方向竖直向上；
（3）消防员背上包袱后重力增大，匀速下滑，此时摩擦力与重力是平衡力，摩擦力f2 等于重力，重力增大，摩擦力增
大，所以摩擦力f2＞f1 ，动能与质量和速度有关，向下滑和向上爬时时速度相同，向下滑时质量较大，动能较大.
13、甲 近视
【解析】
从图知，通过甲透镜的光线比起入射光线更加远离主光轴，所以甲对光线有发散作用，因此甲是凹透镜．通过乙透镜 的光线比入射光线向主光轴靠拢，所以乙对光线有会聚作用，因此乙是凸透镜．近视眼是由于晶状体对光线的会聚作
用过强引起的，所以要用凹透镜对光线进行发散.
故答案为甲；近视.
14、4.81×1070.81 上浮
【解析】
“泡沫塑料”在 4810m 处受到海水的压强为： p=ρ gh=1.0×103kg/m3 × 10N/kg×4810m=4.81×107Pa；
海水
泡沫塑料将被压成长方体的体积：V=9cm×6cm×1.5cm=81cm3=8.1×10-5m3，
泡沫塑料受到的浮力： F =ρ gV =1.0×103kg/m3 × 10N/kg×8.1×10-5m3=0.81N；
浮 海水 排
泡沫塑料的质量： m=ρ V=20kg/m3 ×8.1×10-5m3=1.62×10-3kg，
泡沫塑料
泡沫塑料的重力： G=mg=1.62×10-3kg×10N/kg=1.62×10-2N，
因为 1.62×10-2N＜0.81N，即 G＜F ，所以此时剪断固定“泡沫塑料”的绳子，它将上浮.
浮
15、聚变 不可再生
【解析】
氢弹是利用氢核的聚变在瞬间释放的能量； 核能使用后， 不可能在短期内从自然界得到补充，属于不可再生能源。
16、2.5 7.5
【解析】
由 P=UI 可知， 额定电压：
P 6W
U = 1 = ── =6V，
1 I 1A
1
P 6W
U2= I2 = —2A =3V， 2
U
由 I= - 可知， 灯泡电阻：
R
U 6V
R = 1 = ─ =6Ω,
1 I 1A
1
U 3V
R = 2 = ─ =1.5Ω,
2 I 2A
2
两灯泡并联，所加最大电压：
U=U2=3V，
通过干路的电流：
U U 3V 3V
I=I1+I2= R + R = 6Ω + 1.5Ω =2.5A， 1 2
两灯消耗的实际总功率：
P=UI=3V×2.5A=7.5W。
17、9 0.9 1.35
【解析】
U
[1]由电路图知,当 S1 闭合,S2 、S3 断开时,R1 和 R2 串联入电路中, 电流表测干路电流，由I = R 可得电源电压： U=IR
=0.3A×(10Ω+20Ω)=9V；
[2]由电路图知,当 S2 闭合,S1 、S3 断开时,为 R2 单电阻电路，
U 9V
则电流表示数： I = R = 10Ω =0.9A ； 2
[3]由电路图知,当 S2 、S3 闭合,S1 断开时,R1 与 R2 并联，电流表测干路电流，由并联电路电压特点知： U=U1=U2=9V，
U U U 9V 9V
由并联电路的电流特点和I = R 可得，电流表示数： R + R = 20Ω + 10Ω = 0.45A+0.9A=1.35A 1 2
三、作图、实验与探究题（本大题包括 5 小题，共 34 分）
18、略
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定对应的折射光线；过入射点（焦点）垂
直于界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，故完整的光路如图：
19、
【解析】
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透镜后平行于主光轴。
还要知道由物体经过凸透镜的光线会聚到像点。
【详解】
连接 AC，AC 连线与主光轴的交点是凸透镜的光心，也就确定出凸透镜的位置。过 A 点作平行于主光轴的入射光线，
然后根据折射点和 C 即可确定折射光线， 折射光线与主光轴的交点即为右侧焦点 F；过 C 作平行于主光轴的折射光线，
然后根据 A 和折射点确定入射光线，入射光线与主光轴的交点即为左侧焦点 F；
如下图所示：
【点睛】
此题考查了凸透镜对光线的会聚作用，考查了对三条特殊光线的应用，要理解成像的原理，根据过光心的光线传播方
向不变确定凸透镜的位置是解决此题的关键。
20、
断开 定值电阻 Rx 断路了 0.24 10 b
I R
2 0 I I
1 2
【解析】
（1）滑动变阻器应串联在电路中，根据题目中的要求：变阻器滑片左移，电流表示数变小，可知应连接变阻器下右接
线柱：如下图所示：
（2）在做电学实验时，为了保护电路，在连接电路过程中，开关应是断开的；电流表几乎无示数，电压表指针明显偏
转，这样的故障应是与电压表并联的部分出现了断路，电压表串联到了电路中，由图示可知，与电压表并联的只有待
测电阻 Rx ，故应是电阻 Rx 断路；
（3）由图示可知，电流表的示数为 0.24A，则可得待测电阻的阻值 Rx=U/I=2.4V/0.24A=10Ω;
（4）②根据题意可知，应将滑片移到 b 端，记录电流表示数 I2 ；Rx 表达式的推导：
步骤②,闭合开关 S，将滑动变阻器的滑片 P 移到 b 端， Rx 被短路，只有 R0 工作，电流表示数为 I2 ；所以电源电压：
U=I2R0，
步骤①,闭合开关 S，将滑动变阻器的滑片 P 移到 a 端，两电阻并联，总电流为 I1 ；两次实验中， R0 两端电压均等于
电源电压， R0 阻值不变，所以通过 R0 的电流均为 I2 ，根据并联电路的电流特点可得，通过待测电阻的电流 Ix=I1﹣I2，
并联电路电压相等，则待测电阻两端的电压： Ux=U=I2R0 ，所以待测电阻 Rx=
I R
2 0
.
I I
1 2
21、为了减少摩擦对实验的影响 大 雨滴从高空落下，速度越大，所受空气阻力越大， 使得雨滴最终下落的速
度不会过大
【解析】
①用小车，将滑动摩擦变为滚动摩擦， 放在表面平滑的木板上，减小了接触面的粗糙程度，所以可以减小摩擦对实验
的影响；
②由表中的实验数据可知， 汽车的速度增大，测力计的示数越大，可知受到的空气阻力大；
③雨滴从几千米的高空落下， 若雨滴所受空气阻力小于重力，则雨滴下落速度继续增大，速度越大，所受空气阻力越 大， 当雨滴达到一定速度时， 此时阻力等于重力，由于重力和阻力相等，雨滴受力平衡，所以雨滴将匀速下降，使得
雨滴最终下落的速度不会过大.
22、纸板 EON 与 FON 不在同一平面上 测量入射角和对应反射角的大小 反射角与入射角的大小
【解析】
（1）反射光线、入射光线和法线在同一平面内，且实验中纸板应与平面镜垂直，若纸板 FON 上没有观察到反射光，
可能是纸板 EON 与 FON 不在同一平面上（或纸板未与平面镜垂直放置）；
（2）取下纸板后，应用量角器分别测出入射角和对应的反射角的大小并记录在表格中，并比较反射角与入射角的大小，
通过分析可知反射角等于入射角.
四、计算题（本大题包括 2 小题，共 22 分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案
的不能得分）
23、（1）由于惯性； （2）内能转化
【解析】
试题分析： （1）刹车时，司机的下部随车一起停止，而身体的上部由于具有惯性仍保持原来的运动状态，所以身体向前倾。（2） 滑行时，车轮不再转动，此时的摩擦由滚动变成了滑动摩擦，摩擦力变大，克服摩擦力做的功急剧增大，大量机械能转化为
内能，使轮胎的内能变大，温度升高。
【考点定位】惯性；机械能转化
24、（1）0.625W（2）16Ω; 2.25J .
【解析】
（1）灯泡 L 标有“2.5V”字样，从图象可知，灯泡正常发光时，灯泡电阻为 10Ω ,
U 2 （2.5V）2
额 R 10Ω ,
则灯泡的额定功率 P ＝ L ＝ ＝0.625W
L
（2）已知灯泡 L 恰好正常发光，此时电压表的示数为 2V，则电源电压 U ＝2.5V+2V ＝4.5V，
当电压表示数为U ' ＝3V 时，灯泡两端电压为U ' ＝U﹣U ' ＝4.5V﹣3V ＝1.5V，
R L R
由图象可知，此时灯泡电阻R ' ＝8Ω ,
L
串联电路中电流处处相等，则
3V 1.5V
即 ─ = ,
R 8Ω
U ' U '
R ＝ L
R R '
L
,
解得 R ＝16Ω ,
(U ' )2 (1.5V)2
通电 8s 灯泡消耗的电能 W＝ l t = ×8s ＝2.25J .
R ' 8Ω
L
