93， 江苏省泰州市姜堰区第四中学2023-2024学年下学期九年级物理3月月考试卷(无答案)
展开
这是一份93， 江苏省泰州市姜堰区第四中学2023-2024学年下学期九年级物理3月月考试卷(无答案)，共8页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

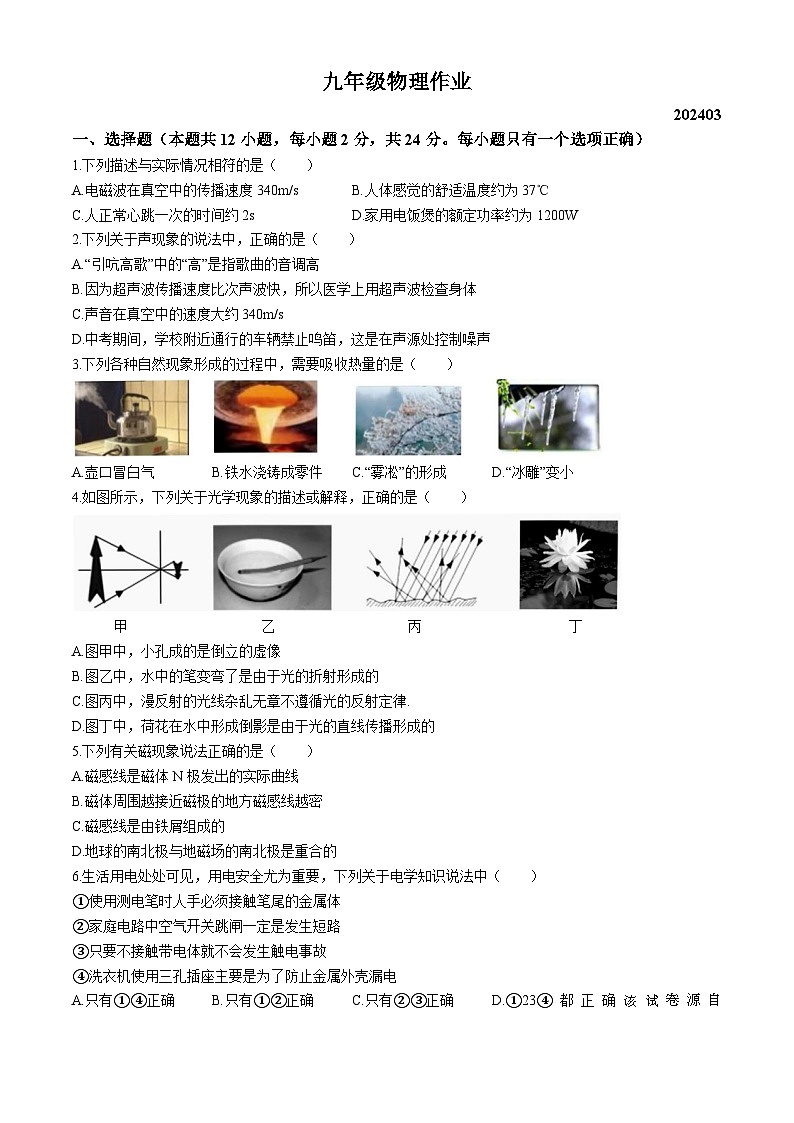

一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项正确）
1.下列描述与实际情况相符的是（ ）
A.电磁波在真空中的传播速度340m/sB.人体感觉的舒适温度约为37℃
C.人正常心跳一次的时间约2sD.家用电饭煲的额定功率约为1200W
2.下列关于声现象的说法中，正确的是（ ）
A.“引吭高歌”中的“高”是指歌曲的音调高
B.因为超声波传播速度比次声波快，所以医学上用超声波检查身体
C.声音在真空中的速度大约340m/s
D.中考期间，学校附近通行的车辆禁止鸣笛，这是在声源处控制噪声
3.下列各种自然现象形成的过程中，需要吸收热量的是（ ）
A.壶口冒白气B.铁水浇铸成零件C.“雾凇”的形成D.“冰雕”变小
4.如图所示，下列关于光学现象的描述或解释，正确的是（ ）
甲 乙 丙 丁
A.图甲中，小孔成的是倒立的虚像
B.图乙中，水中的笔变弯了是由于光的折射形成的
C.图丙中，漫反射的光线杂乱无章不遵循光的反射定律.
D.图丁中，荷花在水中形成倒影是由于光的直线传播形成的
5.下列有关磁现象说法正确的是（ ）
A.磁感线是磁体N极发出的实际曲线
B.磁体周围越接近磁极的地方磁感线越密
C.磁感线是由铁屑组成的
D.地球的南北极与地磁场的南北极是重合的
6.生活用电处处可见，用电安全尤为重要，下列关于电学知识说法中（ ）
①使用测电笔时人手必须接触笔尾的金属体
②家庭电路中空气开关跳闸一定是发生短路
③只要不接触带电体就不会发生触电事故
④洗衣机使用三孔插座主要是为了防止金属外壳漏电

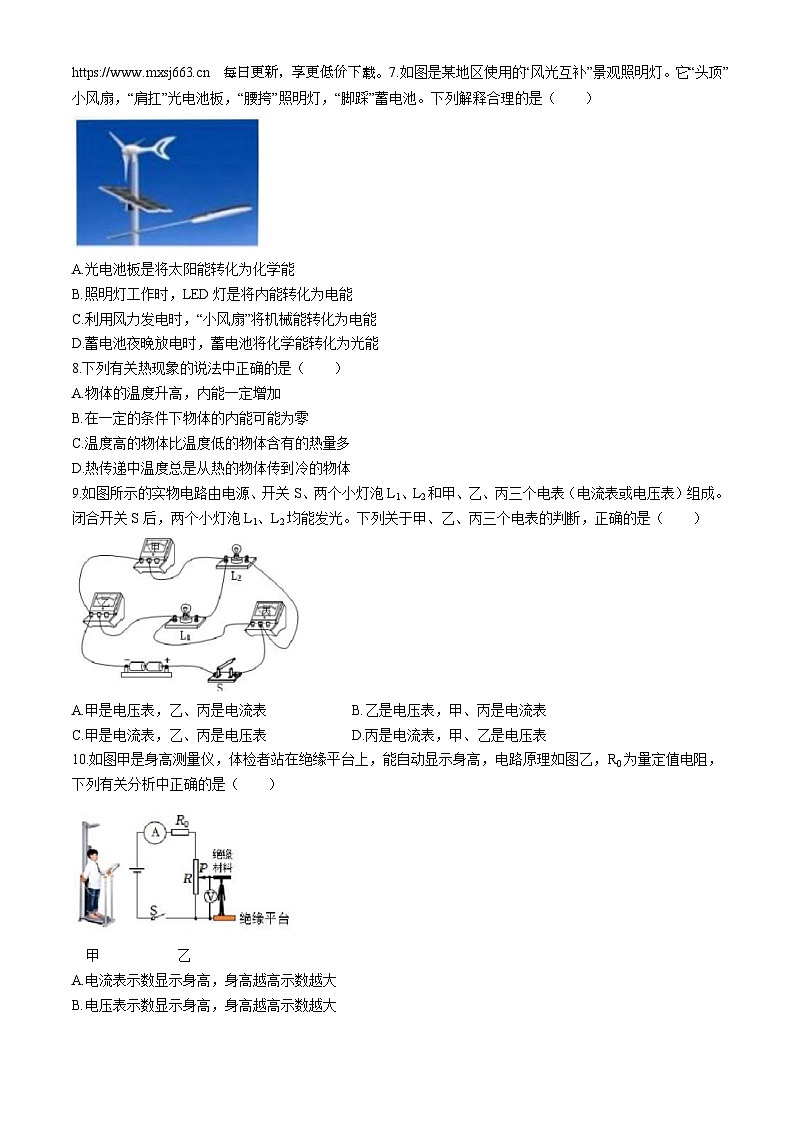

A.只有①④正确B.只有①②正确C.只有②③正确D.①23④都正确该试卷源自 每日更新，享更低价下载。7.如图是某地区使用的“风光互补”景观照明灯。它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列解释合理的是（ ）
A.光电池板是将太阳能转化为化学能
B.照明灯工作时，LED灯是将内能转化为电能
C.利用风力发电时，“小风扇”将机械能转化为电能
D.蓄电池夜晚放电时，蓄电池将化学能转化为光能
8.下列有关热现象的说法中正确的是（ ）
A.物体的温度升高，内能一定增加
B.在一定的条件下物体的内能可能为零
C.温度高的物体比温度低的物体含有的热量多
D.热传递中温度总是从热的物体传到冷的物体
9.如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（ ）
A.甲是电压表，乙、丙是电流表B.乙是电压表，甲、丙是电流表
C.甲是电流表，乙、丙是电压表D.丙是电流表，甲、乙是电压表
10.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为量定值电阻，下列有关分析中正确的是（ ）
甲 乙
A.电流表示数显示身高，身高越高示数越大
B.电压表示数显示身高，身高越高示数越大

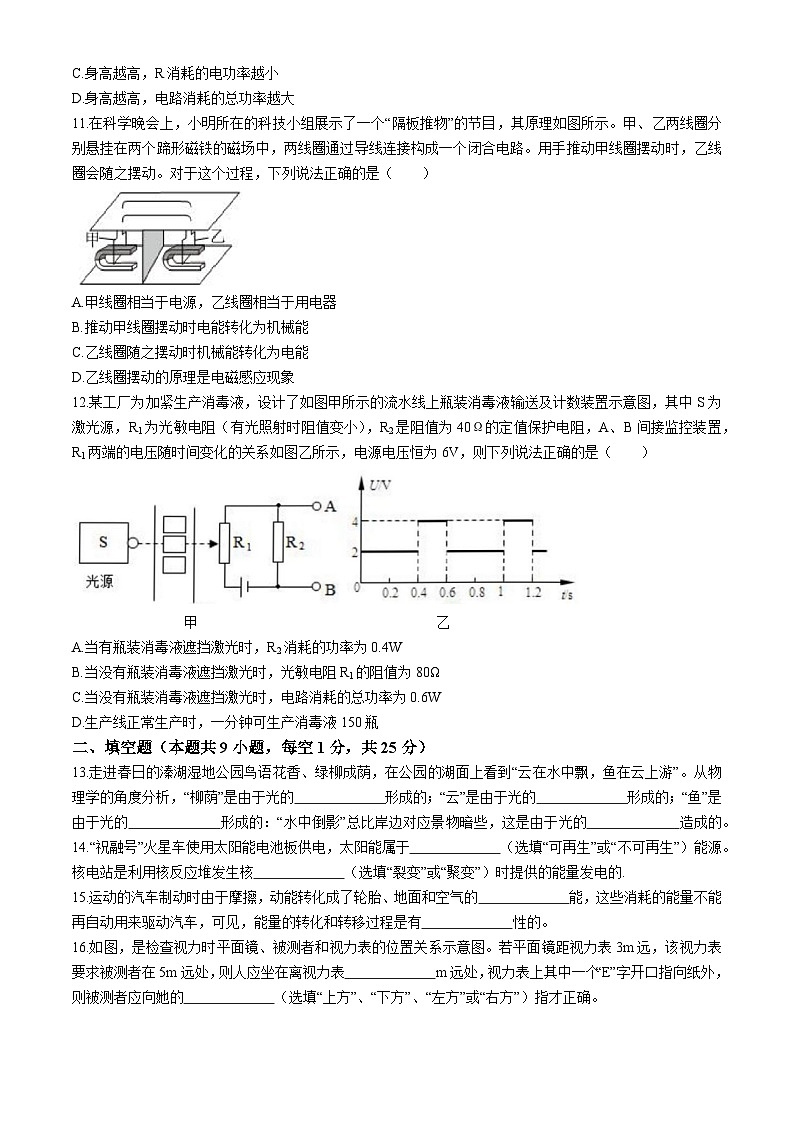

C.身高越高，R消耗的电功率越小
D.身高越高，电路消耗的总功率越大
11.在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时，乙线圈会随之摆动。对于这个过程，下列说法正确的是（ ）
A.甲线圈相当于电源，乙线圈相当于用电器
B.推动甲线圈摆动时电能转化为机械能
C.乙线圈随之摆动时机械能转化为电能
D.乙线圈摆动的原理是电磁感应现象
12.某工厂为加紧生产消毒液，设计了如图甲所示的流水线上瓶装消毒液输送及计数装置示意图，其中S为激光源，R1为光敏电阻（有光照射时阻值变小），R2是阻值为40Ω的定值保护电阻，A、B间接监控装置，R1两端的电压随时间变化的关系如图乙所示，电源电压恒为6V，则下列说法正确的是（ ）
甲 乙
A.当有瓶装消毒液遮挡激光时，R2消耗的功率为0.4W
B.当没有瓶装消毒液遮挡激光时，光敏电阻R1的阻值为80Ω
C.当没有瓶装消毒液遮挡激光时，电路消耗的总功率为0.6W
D.生产线正常生产时，一分钟可生产消毒液150瓶
二、填空题（本题共9小题，每空1分，共25分）
13.走进春日的溱湖湿地公园鸟语花香、绿柳成荫，在公园的湖面上看到“云在水中飘，鱼在云上游”。从物理学的角度分析，“柳荫”是由于光的 形成的；“云”是由于光的 形成的；“鱼”是由于光的 形成的：“水中倒影”总比岸边对应景物暗些，这是由于光的 造成的。
14.“祝融号”火星车使用太阳能电池板供电，太阳能属于 （选填“可再生”或“不可再生”）能源。核电站是利用核反应堆发生核 （选填“裂变”或“聚变”）时提供的能量发电的.
15.运动的汽车制动时由于摩擦，动能转化成了轮胎、地面和空气的 能，这些消耗的能量不能再自动用来驱动汽车，可见，能量的转化和转移过程是有 性的。
16.如图，是检查视力时平面镜、被测者和视力表的位置关系示意图。若平面镜距视力表3m远，该视力表要求被测者在5m远处，则人应坐在离视力表 m远处，视力表上其中一个“E”字开口指向纸外，则被测者应向她的 （选填“上方”、“下方”、“左方”或“右方”）指才正确。
17.2022年底我校教室照明提升改造工程完成，所采用的LED灯具有节能、环保的特点，某LED防眩灯的额定电压为220V、额定功率为22W，则该灯的额定电流为 A。与普通白炽灯相比，在达到相同亮度的条件下，假设LED可以节约80%的电能，则这个LED灯与功率为 W的白炽灯亮度相当。
18.某人用如图所示的滑轮组在10s内将重85N的物体匀速提升2m，拉力F为50N，此过程中动滑轮对物体做的功为 J，拉力做功的功率为 W，滑轮组的机械效率为 %。根据已知条件，以下物理量：①动滑轮上升的高度、②动滑轮的重力、③额外功，不能求出的是 （选填序号）。
19.人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。线圈中的电流从B流向A时，电磁铁左端是 极，血液会 （选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向 （选填“需要”或“不需要”）改变。
20.在家庭电路中，由于热水器的功率远大于电冰箱，因此，从安全用电的角度考虑，热水器的电源线比电冰箱的要 一些（选填“粗”或“细”）；如图所示电能表，现让热水器单独工作2min，电能表的转盘转了100r，热水器的实际功率为 W.当小明用同样的方法测量家中电冰箱的电功率时，发现电能表指示灯闪烁更慢一些，这说明电流通过电冰箱做功 （选填“少”、或“慢”）一些。
21.如图所示，电源电压恒为6V，R0为电阻箱，调节电阻箱R0使其接入电阻为18Ω时，闭合开关，电动机不转动，电流表的示数是0.3A；调节电阻箱R0使其接入电阻为4Ω，闭合开关，电动机正常转动，电流表的示数是0.8A，此时电动机两端的电压是 V，100s内电流通过电动机线圈产生的热量是 J。电动机的原理是 。
三、解答题：（共51分）
22.（1）如图所示，一束光线从水中斜射入空气中，画出反射光线和折射光线的大致方向。
（2）在图中连接家庭电路，要求：开关控制灯泡，三孔插座直接接入电路。
（3）在图中画出物体AB在平面镜MN中所成的像A’B’。
23.氢气-汽油发动机采用氢气和汽油两种燃料工作，可进行自由切换，氢气和汽油的热值分别取，。小华驾驶使用上述发动机的轿车沿平直公路从甲地至乙地，两地相距250km，出发时油箱内汽油的质量为8kg。设氢气和汽油在气缸内均完全燃烧，轿车行驶中所受阻力恒定，发动机输出的能量全部用来驱动轿车行驶，全程分两个阶段，如图所示。
阶段一：轿车使用氢燃料从甲地出发，以25m/s的速度匀速行驶1h到达丙地，此过程中轿车牵引力的功率为20kW，消耗了0.8kg氢气。
阶段二：从丙地开始，由于氢气不足，小华切换汽油为燃料，轿车仍以25m/s的速度匀速行驶，此过程中发动机的效率为40%。
（1）求轿车行驶过程中受到的阻力。
（2）在使用氢燃料的情况下，求轿车发动机的效率。
（3）请通过计算说明小华最终能否到达乙地。
24.某品牌电饭煲（如图甲）其简化电路如图乙所示，已知该电饭煲处于加热挡时功率为500W，保温挡功率为48.4W，R1、R2均是发热电阻（阻值不随温度变化），小红欲将质量为1.2kg，初温为20℃的汤加热至100℃，设此汤的比热容c汤=4.0×103J/（kg·℃），求：
图甲 图乙
（1）汤需要吸收的热量；
（2）利用电饭煲加热挡煲汤时，将汤由20℃的汤加热至100℃需要16分钟，则电饭煲的效率是多少？
（3）计算R2的电阻。
25.（5分）图甲是“探究冰熔化的特点”的实验装置。
甲 乙 丙 丁
（1）某时刻温度计示数如图乙所示，则此时温度为 ℃；
（2）用酒精灯对烧杯加热，当试管中的冰完全熔化后，继续加热一段时间，图丙是冰的温度随时间变化的图象，t1和t2这段时间，冰处于 状态，t1时刻的内能 （选填“大于”“小于”或“等于”）t2时刻的内能，t3到t4这段时间内试管内的水 （选填“在”或“不在”）沸腾，测得此时的水温度为98℃，则判断此处大气压小于标准大气压；
（3）将装有甲醇液体的试管放入沸水中，一会儿发现甲醇开始沸腾（如图丁所示），这说明甲醇的沸点 （选填“低于”“等于”或“高于”）水的沸点。
26.（6分）如图20所示，将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点.
（1）选茶色玻璃板，而不选择平面镜的目的是 。
（2）将棋子A放在玻璃板的前面， （选填“透过”或“不透过”）玻璃板观察A经玻璃板所成的像. 将棋子B放在玻璃板后移动，直至与A的像完全重合。
（3）将一张白卡片放到棋子B的位置， （选填“透过”或“不透过”）玻璃板观察白卡片，白卡片上没有像，说明所成的像是 （选填“实”或“虚”）像。
（4）将一不透明挡板紧贴在玻璃板背面，人眼在玻璃板前 （选填“能”或“不能”）看见棋子A的像.
（5）将棋子A沿着平行于平面镜方向向左移动，人在平面镜前观察镜中的像，则镜中的像将 （选填序号：①保持不动、②平行于镜面方向向左移动、③平行于镜面方向向右移动）。
27.（5分）如图1所示的三个实验中。
甲 乙 丙
（1）通过比较温度计示数的变化量来比较吸（放）热多少的实验有 （选填“甲”、“乙”“丙”）；需要有计时器的实验有 （选填“甲”、“乙”“丙”）；
（2）乙实验中，发现用碎纸片加热烧杯中水温度升得快， （选填“能”或“不能”）说明碎纸片的热值大：
（3）利用丙实验装置改做“探究不同物质吸热升温的现象”的实验应将图2中 （选填“A”、“B”）烧瓶内的电阻与丙图中的烧瓶内的电阻如何连接？ （选填序号：①只能串联、②只能并联、③串联或并联都可以），并将其中一烧瓶中的煤油换成相同质量的水。
28.（6分）完成下列关于电与磁探究的有关问题：
（1）小明用如图甲所示的装置进行实验，闭合开关小磁针发生偏转说明 。
甲 乙 丙 丁
（2）小红用图乙所示电路研究通电螺线管的磁场。她先将开关S接a，观察电流表的示数及吸引图钉的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引图钉的数目，此时调节滑动变阻器是为了 ，来探究通电螺线管磁性强弱与 的关系。
（3）小华用图丙装置进行了如下的操作：①让导体AB静止在磁场中：②让导体AB在磁场中左右运动：③让导体AB沿竖直方向上下缓慢运动，其中能使电流表指针发生偏转的是 （填序号）
（4）如果小华在图丁装置的实验中，当开关闭合时，发现导体ab向左运动，若要使导体ab向右运动，下列措施不可行的是 。
A.调换电源正、负极
B.调换磁体N、S极
C.同时调换电源正负极和磁体N、S极
（5）在图丙中，若将导体AB向右移动一段距离后松开手，让导体AB摆动，如果不计空气阻力及导线悬挂点的摩擦，摆动过程中导体AB的机械能总量将 （选填“变大”、“变小”或“不变”）。
29.（11分）小红在“测定小灯泡的电功率”的实验中，选择了额定电压为2.5V的小灯泡，电源电压保持6V不变，滑动变阻器规格为“40Ω 1A”，连接电路如图甲所示。
甲 乙 丙
（1）小红所连接电路存在一处错误，请你在错误的导线上面“x”，用笔画线代替导线，画出正确的连线：
（2）正确连好电路后，闭合开关前要将滑动变阻器的滑片P移到最 （选填“左”或“右”）端，闭合开关发现电流表无示数，电压表示数接近电源电压，移动滑动变阻器的滑片P，电流表、电压表示数均无变化，则故障可能是灯泡 （选填“短路”或“断路”）.
（3）排除故障后，闭合开关，移动滑片，当电压表示数为2V时，电流表的示数如图乙所示，此时电流表的示数为 A，小灯泡的功率为 W；
（4）若使小灯泡正常发光，应将滑片向 （选填“左”或“右”）移动至电压表示数为额定电压。
（5）小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2V不变，则更换的定值电阻的阻值不能大于 Ω。
（6）老师又拿来一个额定电流为I额的小灯泡，来测量小灯泡的额定功率.设计了如图丙所示电路，电源电压未知、电阻的阻值为R0。请你将实验步骤补充完整。
①只闭合开关 （选填“S1”或“S2”），将滑动变阻器的滑片移至最左端，读出电压表V1的示数为U1；
②只闭合开关 （选填“S1”或“S2”），再次调节滑片，直到电压表V2的示数为 ，此时小灯泡正常发光，电压表V1的示数为U2；
③小灯泡额定功率的表达式是P额= 。
