江苏省泰州市泰州市第二中学附属中学2023-2024学年九年级下学期3月月考物理试题(无答案)
展开
这是一份江苏省泰州市泰州市第二中学附属中学2023-2024学年九年级下学期3月月考物理试题(无答案)，共10页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

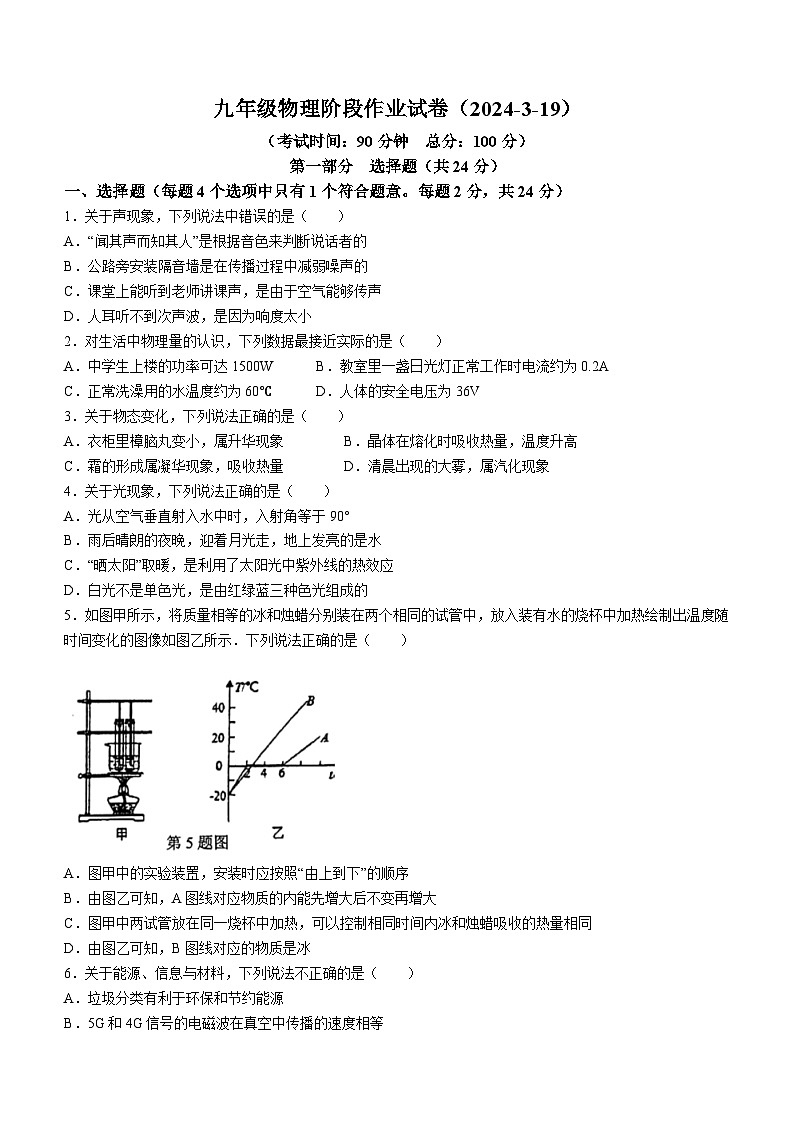

第一部分 选择题（共24分）
一、选择题（每题4个选项中只有1个符合题意。每题2分，共24分）
1．关于声现象，下列说法中错误的是（ ）
A．“闻其声而知其人”是根据音色来判断说话者的
B．公路旁安装隔音墙是在传播过程中减弱噪声的
C．课堂上能听到老师讲课声，是由于空气能够传声
D．人耳听不到次声波，是因为响度太小
2．对生活中物理量的认识，下列数据最接近实际的是（ ）
A．中学生上楼的功率可达1500WB．教室里一盏日光灯正常工作时电流约为0.2A
C．正常洗澡用的水温度约为60℃D．人体的安全电压为36V
3．关于物态变化，下列说法正确的是（ ）
A．衣柜里樟脑丸变小，属升华现象B．晶体在熔化时吸收热量，温度升高
C．霜的形成属凝华现象，吸收热量D．清晨出现的大雾，属汽化现象
4．关于光现象，下列说法正确的是（ ）
A．光从空气垂直射入水中时，入射角等于90°
B．雨后晴朗的夜晚，迎着月光走，地上发亮的是水
C．“晒太阳”取暖，是利用了太阳光中紫外线的热效应
D．白光不是单色光，是由红绿蓝三种色光组成的
5．如图甲所示，将质量相等的冰和烛蜡分别装在两个相同的试管中，放入装有水的烧杯中加热绘制出温度随时间变化的图像如图乙所示．下列说法正确的是（ ）
A．图甲中的实验装置，安装时应按照“由上到下”的顺序
B．由图乙可知，A图线对应物质的内能先增大后不变再增大
C．图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和烛蜡吸收的热量相同
D．由图乙可知，B图线对应的物质是冰
6．关于能源、信息与材料，下列说法不正确的是（ ）
A．垃圾分类有利于环保和节约能源
B．5G和4G信号的电磁波在真空中传播的速度相等
C．若用超导材料制造输电线可大大降低电能损耗
D．太阳能和核能都属于可再生能源，核电站是利用核裂变产生的能量发电

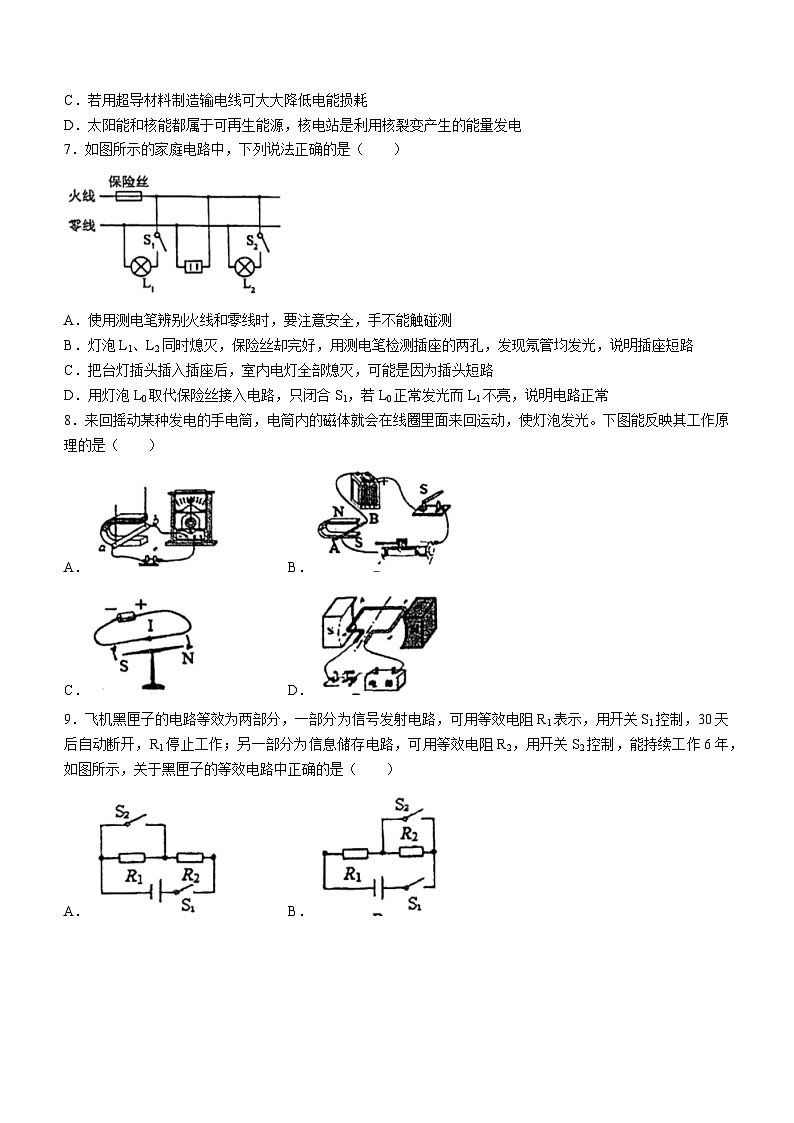

7．如图所示的家庭电路中，下列说法正确的是（ ）
A．使用测电笔辨别火线和零线时，要注意安全，手不能触碰测
B．灯泡L1、L2同时熄灭，保险丝却完好，用测电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
8．来回摇动某种发电的手电筒，电筒内的磁体就会在线圈里面来回运动，使灯泡发光。下图能反映其工作原理的是（ ）
A．B．
C．D．
9．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示，关于黑匣子的等效电路中正确的是（ ）
A．B．
C．D．

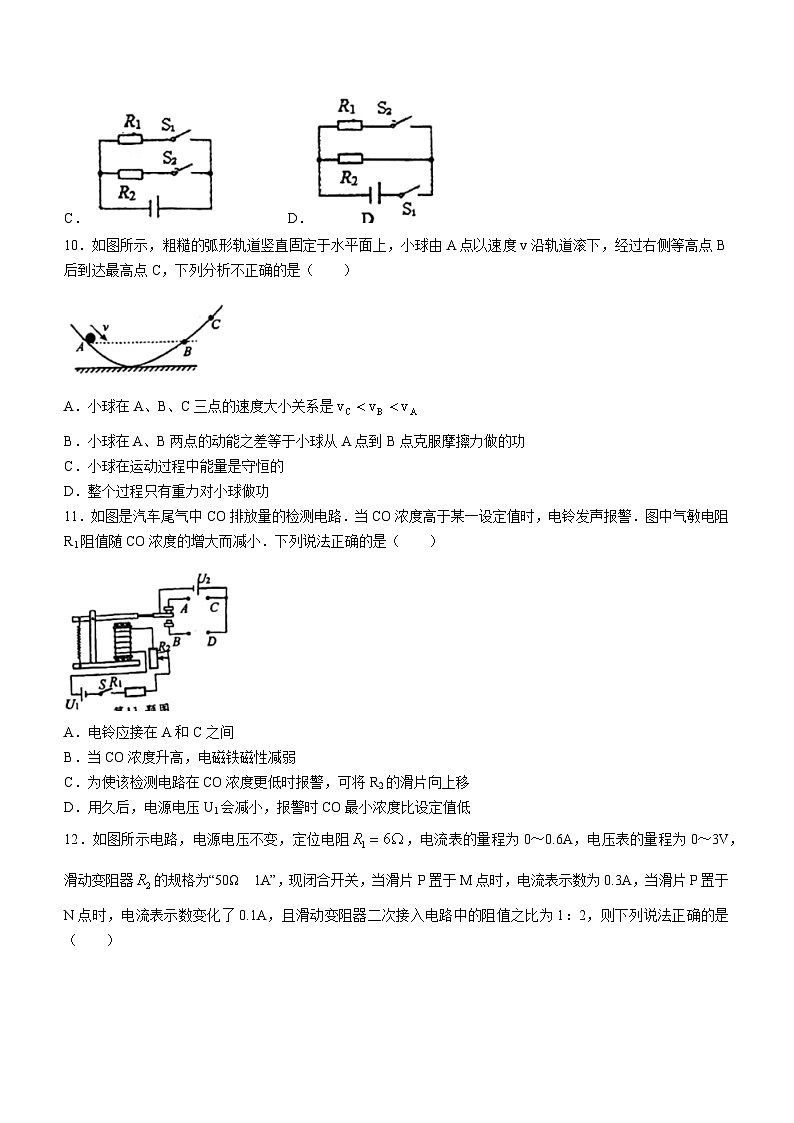

10．如图所示，粗糙的弧形轨道竖直固定于水平面上，小球由A点以速度v沿轨道滚下，经过右侧等高点B后到达最高点C，下列分析不正确的是（ ）
A．小球在A、B、C三点的速度大小关系是
B．小球在A、B两点的动能之差等于小球从A点到B点克服摩擦力做的功
C．小球在运动过程中能量是守恒的
D．整个过程只有重力对小球做功
11．如图是汽车尾气中CO排放量的检测电路．当CO浓度高于某一设定值时，电铃发声报警．图中气敏电阻R1阻值随CO浓度的增大而减小．下列说法正确的是（ ）
A．电铃应接在A和C之间
B．当CO浓度升高，电磁铁磁性减弱
C．为使该检测电路在CO浓度更低时报警，可将R2的滑片向上移
D．用久后，电源电压U1会减小，报警时CO最小浓度比设定值低
12．如图所示电路，电源电压不变，定位电阻，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的规格为“50Ω 1A”，现闭合开关，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器二次接入电路中的阻值之比为1：2，则下列说法正确的是（ ）
A．电源电压为1.8V
B．滑动变阻器允许的变化范围为0Ω～40Ω
C．滑片P置于N点时，滑动变阻器接入电路中的阻值为10Ω
D．电路消耗的总功率允许的变化范围为0.36W～2.16W
第二部分 非选择题（共76分）
二、填空题（本题有8小题，每空1分，共23分）
13．如图，在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于_________（选填“空气桩”或“试管”）正在振动发声，增加试管中的水量，吹气时声音的音调变_________（选填“高”或“低”）．
14．周末小明一家去公园游玩时，看见阳光透过树叶的缝隙在地上形成圆形光斑，小明告诉家人，这些圆形的光斑是_________的像；晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的_________现象。如图所示，水平向左缓慢推动玻璃窗时，小明通过玻璃窗看到灯的像_________（选填“向左运动”、“向右运动”或“静止不动”）。
15．《论衡》中记载：“司南之构、投之于地，其柢指南”。如图，“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到__________的作用。
16．燃油汽车的动力机械是内燃机。汽车匀速行驶时，内燃机通过燃烧汽油把燃料的__________能转化为气体的内能，最终转化成汽车的动能；而运动的汽车制动时由于摩擦，动能转化成了轮胎、地面和空气的_________能，这些消耗的能量不能再用来驱动汽车，可见，能量的转化和转移过程是有_________性的。
17．如图，一束激光与水平方向成45°角斜射到空水槽底部O点，形成一个光斑．现向水槽中注入适量水后，则水槽底部光斑移到O点的_________（选填“左”或“右”）侧．继续沿水槽壁缓慢注水，则折射角将_________（选填“增大”、“不变”或“减小”）．若水槽底部光斑移动的速度为v，则水位上升的速度_________v（选填“大于”“等于”或“小于”）．
18．电冰箱在使用过程中，液态制冷剂在冷冻室的管子里_________（选填“吸热”、“放热”），发生_______（物态变化名称）；压缩机工作时，冰箱背面发热是由于_________．在家庭电路中，由于热水器的功率远大于电冰箱的功率，因此，从安全用电的角度考虑，热水器的电源线比电冰箱的要_________一些（选填“粗”或“细”）；某电能表标有2000imp/kwh的字样，热水器单独工作2min，电能表的指示灯闪了100次，该热水器的实际功率为_________W．
19．一台单缸四冲程汽油机每秒钟做功20次，则它的飞轮转速为__________r/min；某品牌汽车在某路段以1500N的恒定牵引力匀速行驶80km，牵引力做的功是___________J；如果发动机将获得的机械能用来推进汽车行驶做功的效率为80%，汽车汽油机的能量流程图如图所示，则此次运行过程中需要完全燃烧__________kg的汽油（汽油的热值为）。
20．阅读短文，回答问题。
太阳能混合动力游船
我国第一艘太阳能混合动力游船“尚德国盛号”，首次将太阳能电力导入游船动力，船体配有最具标志性且极具特色的太阳翼，太阳翼采用高效晶硅异型太阳能电池板拼装而成，“尚德国盛号”驾驶室里有一个GPS（全球卫星定位系统）接收器装置，全船照明均采用节能型灯泡及LED灯。
（1）GPS全球卫星定位系统是靠____________传递信息的：
（2）该游船的动力由电动机提供，电动机的转换效率是指所输出的机械能与电源提供的电能之比。在转换效率一定时，其耗电功率与转速的立方成正比，系数为，而行驶速度与电机转速n成正比，系数为，当游船匀速直线行驶时，所受阻力与电机转速的关系为___________（用以上字母表示）。
三、解答题：（本题有9小题，共53分，解答22、23题时应写出解答过程）
21．（6分）按题目要求作图．
（1）如图甲所示，画出入射光线和折射光线．
（2）如图乙（1）所示是一种瓶起子．只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙（2）所示，画出作用在A点的最小动力F1及作用在B点的阻力F2；
（3）如图所示，电流表的连接是正确的，试标出电源右端的极性和小磁针静止时右端的磁极。
22．（6分）如图所示是某起重机上的滑轮组，当竖直向上匀速吊起8100N的物体时，所用拉力为3000N，若物体在10s内上升5m，不计绳重和一切摩擦．求：
（1）拉力做的功及功率；
（2）滑轮组的机械效率；
（3）若吊起9000N物体匀速提升2m时，拉力所做的功是多大?
23．（6分）智能电热马桶已经进入现代家庭，如图是简易的便座加热电路．电阻和是阻值恒定的电热丝，单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高、中、低”挡三种加热功能，其中低温挡的功率为22W，中温挡的功率为44W．
（1）若开关S1___________、开关S2接___________，则便座加热电路处于高温挡加热状态；
（2）求高温挡功率；
（3）若电热丝发出热量的80%被马桶圈吸收，让质量为500g的马桶圈温度升高4℃，用“中温挡”加热需要多少秒?【马桶圈材料的比热容】
24．（5分）利用如图甲所示装置做“探究水沸腾时温度变化的特点”的实验。
（1）按规范组装器材，在安装温度计时，玻璃泡碰到了烧杯底，此时应适当将__________（选填“A处向上”或“B处向下”）调整。
（2）实验前，向烧杯中倒入热水而不是冷水，这样做是为了_________。
（3）实验时，当看到_________（填序号），就表明水沸腾了。
A．水的温度达到100℃
B．水的温度保持不变
C．水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中
（4）由实验数据绘制出温度随时间变化的图像，如图乙所示。分析图像可知：水沸腾过程中不断吸热，温度_________（选填“升高”、“降低”或“不变”）。
（5）撤去酒精灯后，_________（选填“需要”或“不需要”）继续观察水是否沸腾。
25．（5分）学习了光学知识后，小红对有关探究实验进行了回顾和思考：
（1）如图甲所示是“探究光的反射规律”的装置：将一张可以沿ON折转的白色硬纸板ABCD_________放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线，实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是探究_________。
（2）如图乙是“探究平面镜成像特点”的装置：竖立的透明玻璃板下方放一把直尺．直尺与玻璃板垂直，两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。实验中采用透明玻璃板代替平面镜，不足之处是成像不太清晰，弥补该不足需要点燃___________（选填“A”或“B”或“A和B”）。优点是：能在观察到A蜡烛像的同时，也能观察到B蜡烛，从而确定像的_________，同时比较了像和物的__________关系。
26．（7分）（1）小珠利用电池、小磁针和导线等器材做了1图所示实验。观察到当导线通电时，小磁针偏转，说明通电导体周围存在_________。
（2）小海利用2图所示装置进行实验时发现，闭合开关前，导体ab静止不动，闭合开关后，导体ab运动，说明磁场对_________有力的作用，_________（选填“发电机”、“电磁铁”或“电动机”）就是根据该原理制成的；只将磁体磁极对调后，再次闭合开关，发现导体ab运动方向改变，说明导体ab所受力的方向与___________有关。
（3）小明利用3图探究“感应电流产生的条件”，小明将铁架台、导体AB、小量程电流表、蹄形磁体、开关和若干导线按图连接。
①在选择导体AB的材料时，从导体的导电性能上考虑，你认为最好选择_________（铝棒/铜棒/铁协，②实验中，小明在电路闭合时将导体AB向右移动一段距离后松开手，发现导体AB左右摆动，此时小量程电流表的指针_________（选填“左右摆动”、“偏向一边”、“静止不动”）。导体AB摆动过程中，如果不计空气阻力及导线悬挂点的摩擦，导体AB的机械能将__________（选填“变大”、“变小”、“不变”）。
27．（6分）如图所示，在探究“凸透镜成像规律”的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则透镜的焦距f=__________cm
（2）如图乙，光屏上呈现清晰的像，此像的性质是倒立、__________的实像．
（3）在图乙实验中，若保持图中蜡烛和光屏位置不动，仅将凸透镜移至__________cm刻度线处，光屏上将又能得到另一种性质的清晰的像．
（4）移动透镜至图丙所示刻度线处，左右移动光屏，光屏上的情况是__________（选填“有光斑”、“有烛焰的像”或“两者都没有”），去掉光屏，人眼想观察这个像，应该在图中__________（选填“A”、“B”或“C”）处且朝着相应方向看．
（5）如图丁所示，该同学将自己的近视眼镜放在了蜡烛与凸透镜（靠近凸透镜）之间，移动光屏，直到在光屏上得到了一个倒立缩小的清晰的像．当拿走近视眼镜时，应将光屏__________（选填“靠近”或“远离”）凸透镜，成像便会重新清晰．
28．（6分）如图甲所示，在“测量小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω，滑动变阻器的最大阻值为10Ω。
（1）请用笔画线代替导线，将图中的实物电路连接完整；
（2）闭合开关后，发现无论怎么移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________（写出一种即可）。
（3）排除故障后，移动滑片P到某位置，电压表示数如图乙所示，示数为__________V；要测量小灯泡的额定功率，应将滑片P向__________（选填“A”或“B”）端移动。
（4）移动滑片P，记录多组对应的电压表和电流表的示数，给制成I-U图象。根据图丙所给的信息，计算出小灯泡的额定功率是__________W。
（5）小红在实验室选择合适的实验器材，设计如下图所示的四个电路测量的阻值，其中R0为已知阻值的定值电阻，则不能测出未知电阻的电路是__________。
A．B．
C．D．
29．（6分）小明用如图甲所示的电路探究“电流与电压、电阻的关系”，电源电压18V保持不变，滑动变阻器的规格是“100Ω，1.5A”，阻值为5Ω、10Ω、20Ω、30Ω、50Ω的电阻各一个，满足测量要求的电流表、电压表各一个。
（1）小明先探究“电阻R一定，电流与电压的关系”，他将10Ω的电阻作为R接入电路，闭合开关S，通过调节滑动变阻器滑片P，测出电阻两端施加不同电压时对应电流值，并记录（如表、所示）。老师根据表格数据指出他在实验中存在一个失误，请你指出他的失误：______________。
（2）小明改正后第4次实验时电流表的读数如图丙所示，则此时流经电阻的电流为______________A。分析数据，可得出结论：______________。
（3）接着小明根据如表数据绘制出I-U图象，如图丁中a所示，实验完成后，将电阻换成小灯泡，重复上述实验过程，绘制出I-U图象，如图丁中b所示，试分析图象中A、B、C三点电阻RA、RB、RC从小到大排列依次为（用不等式表示）：_______________。
（4）小明再探究“电压U一定，电流与电阻的关系”：他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入表中；断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值_____________（选填“增大”或“减小”），从而控制Rx两端的电压不变；为了使所有电阻都能在实验中使用，在不改变电路连接的情况下（量程可以更换），定值电阻两端的电压设定值范围为______________。
实验次序
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.22
0.32
0.42
第一部分 选择题（共24分）
一、选择题（每题4个选项中只有1个符合题意。每题2分，共24分）
1．关于声现象，下列说法中错误的是（ ）
A．“闻其声而知其人”是根据音色来判断说话者的
B．公路旁安装隔音墙是在传播过程中减弱噪声的
C．课堂上能听到老师讲课声，是由于空气能够传声
D．人耳听不到次声波，是因为响度太小
2．对生活中物理量的认识，下列数据最接近实际的是（ ）
A．中学生上楼的功率可达1500WB．教室里一盏日光灯正常工作时电流约为0.2A
C．正常洗澡用的水温度约为60℃D．人体的安全电压为36V
3．关于物态变化，下列说法正确的是（ ）
A．衣柜里樟脑丸变小，属升华现象B．晶体在熔化时吸收热量，温度升高
C．霜的形成属凝华现象，吸收热量D．清晨出现的大雾，属汽化现象
4．关于光现象，下列说法正确的是（ ）
A．光从空气垂直射入水中时，入射角等于90°
B．雨后晴朗的夜晚，迎着月光走，地上发亮的是水
C．“晒太阳”取暖，是利用了太阳光中紫外线的热效应
D．白光不是单色光，是由红绿蓝三种色光组成的
5．如图甲所示，将质量相等的冰和烛蜡分别装在两个相同的试管中，放入装有水的烧杯中加热绘制出温度随时间变化的图像如图乙所示．下列说法正确的是（ ）
A．图甲中的实验装置，安装时应按照“由上到下”的顺序
B．由图乙可知，A图线对应物质的内能先增大后不变再增大
C．图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和烛蜡吸收的热量相同
D．由图乙可知，B图线对应的物质是冰
6．关于能源、信息与材料，下列说法不正确的是（ ）
A．垃圾分类有利于环保和节约能源
B．5G和4G信号的电磁波在真空中传播的速度相等
C．若用超导材料制造输电线可大大降低电能损耗
D．太阳能和核能都属于可再生能源，核电站是利用核裂变产生的能量发电
7．如图所示的家庭电路中，下列说法正确的是（ ）
A．使用测电笔辨别火线和零线时，要注意安全，手不能触碰测
B．灯泡L1、L2同时熄灭，保险丝却完好，用测电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
8．来回摇动某种发电的手电筒，电筒内的磁体就会在线圈里面来回运动，使灯泡发光。下图能反映其工作原理的是（ ）
A．B．
C．D．
9．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示，关于黑匣子的等效电路中正确的是（ ）
A．B．
C．D．
10．如图所示，粗糙的弧形轨道竖直固定于水平面上，小球由A点以速度v沿轨道滚下，经过右侧等高点B后到达最高点C，下列分析不正确的是（ ）
A．小球在A、B、C三点的速度大小关系是
B．小球在A、B两点的动能之差等于小球从A点到B点克服摩擦力做的功
C．小球在运动过程中能量是守恒的
D．整个过程只有重力对小球做功
11．如图是汽车尾气中CO排放量的检测电路．当CO浓度高于某一设定值时，电铃发声报警．图中气敏电阻R1阻值随CO浓度的增大而减小．下列说法正确的是（ ）
A．电铃应接在A和C之间
B．当CO浓度升高，电磁铁磁性减弱
C．为使该检测电路在CO浓度更低时报警，可将R2的滑片向上移
D．用久后，电源电压U1会减小，报警时CO最小浓度比设定值低
12．如图所示电路，电源电压不变，定位电阻，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的规格为“50Ω 1A”，现闭合开关，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器二次接入电路中的阻值之比为1：2，则下列说法正确的是（ ）
A．电源电压为1.8V
B．滑动变阻器允许的变化范围为0Ω～40Ω
C．滑片P置于N点时，滑动变阻器接入电路中的阻值为10Ω
D．电路消耗的总功率允许的变化范围为0.36W～2.16W
第二部分 非选择题（共76分）
二、填空题（本题有8小题，每空1分，共23分）
13．如图，在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于_________（选填“空气桩”或“试管”）正在振动发声，增加试管中的水量，吹气时声音的音调变_________（选填“高”或“低”）．
14．周末小明一家去公园游玩时，看见阳光透过树叶的缝隙在地上形成圆形光斑，小明告诉家人，这些圆形的光斑是_________的像；晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的_________现象。如图所示，水平向左缓慢推动玻璃窗时，小明通过玻璃窗看到灯的像_________（选填“向左运动”、“向右运动”或“静止不动”）。
15．《论衡》中记载：“司南之构、投之于地，其柢指南”。如图，“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到__________的作用。
16．燃油汽车的动力机械是内燃机。汽车匀速行驶时，内燃机通过燃烧汽油把燃料的__________能转化为气体的内能，最终转化成汽车的动能；而运动的汽车制动时由于摩擦，动能转化成了轮胎、地面和空气的_________能，这些消耗的能量不能再用来驱动汽车，可见，能量的转化和转移过程是有_________性的。
17．如图，一束激光与水平方向成45°角斜射到空水槽底部O点，形成一个光斑．现向水槽中注入适量水后，则水槽底部光斑移到O点的_________（选填“左”或“右”）侧．继续沿水槽壁缓慢注水，则折射角将_________（选填“增大”、“不变”或“减小”）．若水槽底部光斑移动的速度为v，则水位上升的速度_________v（选填“大于”“等于”或“小于”）．
18．电冰箱在使用过程中，液态制冷剂在冷冻室的管子里_________（选填“吸热”、“放热”），发生_______（物态变化名称）；压缩机工作时，冰箱背面发热是由于_________．在家庭电路中，由于热水器的功率远大于电冰箱的功率，因此，从安全用电的角度考虑，热水器的电源线比电冰箱的要_________一些（选填“粗”或“细”）；某电能表标有2000imp/kwh的字样，热水器单独工作2min，电能表的指示灯闪了100次，该热水器的实际功率为_________W．
19．一台单缸四冲程汽油机每秒钟做功20次，则它的飞轮转速为__________r/min；某品牌汽车在某路段以1500N的恒定牵引力匀速行驶80km，牵引力做的功是___________J；如果发动机将获得的机械能用来推进汽车行驶做功的效率为80%，汽车汽油机的能量流程图如图所示，则此次运行过程中需要完全燃烧__________kg的汽油（汽油的热值为）。
20．阅读短文，回答问题。
太阳能混合动力游船
我国第一艘太阳能混合动力游船“尚德国盛号”，首次将太阳能电力导入游船动力，船体配有最具标志性且极具特色的太阳翼，太阳翼采用高效晶硅异型太阳能电池板拼装而成，“尚德国盛号”驾驶室里有一个GPS（全球卫星定位系统）接收器装置，全船照明均采用节能型灯泡及LED灯。
（1）GPS全球卫星定位系统是靠____________传递信息的：
（2）该游船的动力由电动机提供，电动机的转换效率是指所输出的机械能与电源提供的电能之比。在转换效率一定时，其耗电功率与转速的立方成正比，系数为，而行驶速度与电机转速n成正比，系数为，当游船匀速直线行驶时，所受阻力与电机转速的关系为___________（用以上字母表示）。
三、解答题：（本题有9小题，共53分，解答22、23题时应写出解答过程）
21．（6分）按题目要求作图．
（1）如图甲所示，画出入射光线和折射光线．
（2）如图乙（1）所示是一种瓶起子．只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙（2）所示，画出作用在A点的最小动力F1及作用在B点的阻力F2；
（3）如图所示，电流表的连接是正确的，试标出电源右端的极性和小磁针静止时右端的磁极。
22．（6分）如图所示是某起重机上的滑轮组，当竖直向上匀速吊起8100N的物体时，所用拉力为3000N，若物体在10s内上升5m，不计绳重和一切摩擦．求：
（1）拉力做的功及功率；
（2）滑轮组的机械效率；
（3）若吊起9000N物体匀速提升2m时，拉力所做的功是多大?
23．（6分）智能电热马桶已经进入现代家庭，如图是简易的便座加热电路．电阻和是阻值恒定的电热丝，单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高、中、低”挡三种加热功能，其中低温挡的功率为22W，中温挡的功率为44W．
（1）若开关S1___________、开关S2接___________，则便座加热电路处于高温挡加热状态；
（2）求高温挡功率；
（3）若电热丝发出热量的80%被马桶圈吸收，让质量为500g的马桶圈温度升高4℃，用“中温挡”加热需要多少秒?【马桶圈材料的比热容】
24．（5分）利用如图甲所示装置做“探究水沸腾时温度变化的特点”的实验。
（1）按规范组装器材，在安装温度计时，玻璃泡碰到了烧杯底，此时应适当将__________（选填“A处向上”或“B处向下”）调整。
（2）实验前，向烧杯中倒入热水而不是冷水，这样做是为了_________。
（3）实验时，当看到_________（填序号），就表明水沸腾了。
A．水的温度达到100℃
B．水的温度保持不变
C．水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中
（4）由实验数据绘制出温度随时间变化的图像，如图乙所示。分析图像可知：水沸腾过程中不断吸热，温度_________（选填“升高”、“降低”或“不变”）。
（5）撤去酒精灯后，_________（选填“需要”或“不需要”）继续观察水是否沸腾。
25．（5分）学习了光学知识后，小红对有关探究实验进行了回顾和思考：
（1）如图甲所示是“探究光的反射规律”的装置：将一张可以沿ON折转的白色硬纸板ABCD_________放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线，实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是探究_________。
（2）如图乙是“探究平面镜成像特点”的装置：竖立的透明玻璃板下方放一把直尺．直尺与玻璃板垂直，两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。实验中采用透明玻璃板代替平面镜，不足之处是成像不太清晰，弥补该不足需要点燃___________（选填“A”或“B”或“A和B”）。优点是：能在观察到A蜡烛像的同时，也能观察到B蜡烛，从而确定像的_________，同时比较了像和物的__________关系。
26．（7分）（1）小珠利用电池、小磁针和导线等器材做了1图所示实验。观察到当导线通电时，小磁针偏转，说明通电导体周围存在_________。
（2）小海利用2图所示装置进行实验时发现，闭合开关前，导体ab静止不动，闭合开关后，导体ab运动，说明磁场对_________有力的作用，_________（选填“发电机”、“电磁铁”或“电动机”）就是根据该原理制成的；只将磁体磁极对调后，再次闭合开关，发现导体ab运动方向改变，说明导体ab所受力的方向与___________有关。
（3）小明利用3图探究“感应电流产生的条件”，小明将铁架台、导体AB、小量程电流表、蹄形磁体、开关和若干导线按图连接。
①在选择导体AB的材料时，从导体的导电性能上考虑，你认为最好选择_________（铝棒/铜棒/铁协，②实验中，小明在电路闭合时将导体AB向右移动一段距离后松开手，发现导体AB左右摆动，此时小量程电流表的指针_________（选填“左右摆动”、“偏向一边”、“静止不动”）。导体AB摆动过程中，如果不计空气阻力及导线悬挂点的摩擦，导体AB的机械能将__________（选填“变大”、“变小”、“不变”）。
27．（6分）如图所示，在探究“凸透镜成像规律”的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则透镜的焦距f=__________cm
（2）如图乙，光屏上呈现清晰的像，此像的性质是倒立、__________的实像．
（3）在图乙实验中，若保持图中蜡烛和光屏位置不动，仅将凸透镜移至__________cm刻度线处，光屏上将又能得到另一种性质的清晰的像．
（4）移动透镜至图丙所示刻度线处，左右移动光屏，光屏上的情况是__________（选填“有光斑”、“有烛焰的像”或“两者都没有”），去掉光屏，人眼想观察这个像，应该在图中__________（选填“A”、“B”或“C”）处且朝着相应方向看．
（5）如图丁所示，该同学将自己的近视眼镜放在了蜡烛与凸透镜（靠近凸透镜）之间，移动光屏，直到在光屏上得到了一个倒立缩小的清晰的像．当拿走近视眼镜时，应将光屏__________（选填“靠近”或“远离”）凸透镜，成像便会重新清晰．
28．（6分）如图甲所示，在“测量小灯泡电功率”的实验中，小灯泡额定电压为2.5V，电阻约为10Ω，滑动变阻器的最大阻值为10Ω。
（1）请用笔画线代替导线，将图中的实物电路连接完整；
（2）闭合开关后，发现无论怎么移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__________（写出一种即可）。
（3）排除故障后，移动滑片P到某位置，电压表示数如图乙所示，示数为__________V；要测量小灯泡的额定功率，应将滑片P向__________（选填“A”或“B”）端移动。
（4）移动滑片P，记录多组对应的电压表和电流表的示数，给制成I-U图象。根据图丙所给的信息，计算出小灯泡的额定功率是__________W。
（5）小红在实验室选择合适的实验器材，设计如下图所示的四个电路测量的阻值，其中R0为已知阻值的定值电阻，则不能测出未知电阻的电路是__________。
A．B．
C．D．
29．（6分）小明用如图甲所示的电路探究“电流与电压、电阻的关系”，电源电压18V保持不变，滑动变阻器的规格是“100Ω，1.5A”，阻值为5Ω、10Ω、20Ω、30Ω、50Ω的电阻各一个，满足测量要求的电流表、电压表各一个。
（1）小明先探究“电阻R一定，电流与电压的关系”，他将10Ω的电阻作为R接入电路，闭合开关S，通过调节滑动变阻器滑片P，测出电阻两端施加不同电压时对应电流值，并记录（如表、所示）。老师根据表格数据指出他在实验中存在一个失误，请你指出他的失误：______________。
（2）小明改正后第4次实验时电流表的读数如图丙所示，则此时流经电阻的电流为______________A。分析数据，可得出结论：______________。
（3）接着小明根据如表数据绘制出I-U图象，如图丁中a所示，实验完成后，将电阻换成小灯泡，重复上述实验过程，绘制出I-U图象，如图丁中b所示，试分析图象中A、B、C三点电阻RA、RB、RC从小到大排列依次为（用不等式表示）：_______________。
（4）小明再探究“电压U一定，电流与电阻的关系”：他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入表中；断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值_____________（选填“增大”或“减小”），从而控制Rx两端的电压不变；为了使所有电阻都能在实验中使用，在不改变电路连接的情况下（量程可以更换），定值电阻两端的电压设定值范围为______________。
实验次序
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.22
0.32
0.42
